浮动油封规格表(德标)

油封规格表

第 1 页，共 7 页

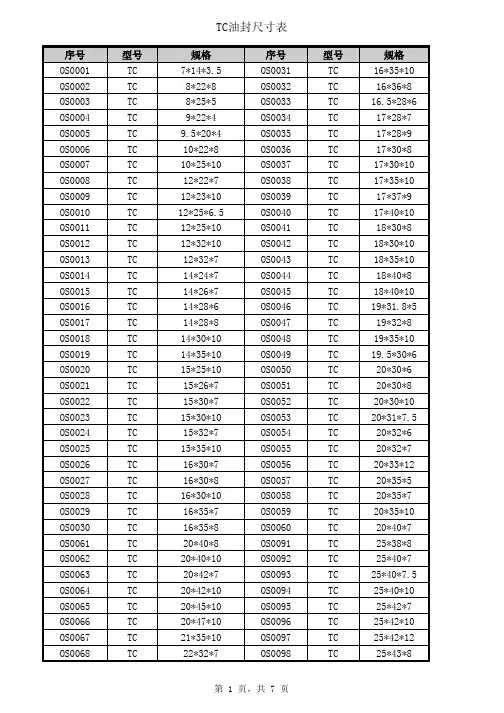

TC油封尺寸表
OS0069 OS0070 OS0071 OS0072 OS0073 OS0074 OS0075 OS0076 OS0077 OS0078 OS0079 OS0080 OS0081 OS0082 OS0083 OS0084 OS0085 OS0086 OS0087 OS0088 OS0089 OS0090 OS0121 OS0122 OS0123 OS0124 OS0125 OS0126 OS0127 OS0128 OS0129 OS0130 OS0131 OS0132 OS0133 OS0134 OS0135 OS0136 OS0137 TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC 22*35*7 22*35*8 22*35*10 22*38*7 22*38*10 22*40*8 22*40*10 22*42*11 22*45*10 22*47*7 22*47*10 24*38*8 24*46*10 24*47*10 24.2*38*9 25*32*4 25*35*7 25*35*8 25*35*10 25*37*5 25*38*6 25*38*7 28*47*10 28*47*11 28*48*7 28*50*8 28*50*10 30*40*5 30*40*7 30*40*7.5 30*42*6 30*42*7 30*42*8 30*42*10 30*44*10 30*45*8 30*45*10 30*46*7 30*46*10 OS0099 OS0100 OS0101 OS0102 OS0103 OS0104 OS0105 OS0106 OS0107 OS0108 OS0109 OS0110 OS0111 OS0112 OS0113 OS0114 OS0115 OS0116 OS0117 OS0118 OS0119 OS0120 OS0151 OS0152 OS0153 OS0154 OS0155 OS0156 OS0157 OS0158 OS0159 OS0160 OS0161 OS0162 DR0163 OS0164 OS0165 OS0166 OS0167 TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC TC 25*45*7 25*45*8 25*45*10 25*47*7 25*47*10 25*50*7 25*50*10 25*52*7 25*52*8 25*52*10 25*62*10 26*47*10 27*38*8 27*38*10 27*39*10.5 27*40*6 27*42*10 28*36.5*8 28*40*7 28*40*10 28*46*10 28*47*7 30*58*10 30*58*12 30*60*10 30*60*12 30*62*8 30*62*12 30*70*12 30*75*8 30.8*48*8 32*43*10 31*43*10.5 32*44*7 32*44*10 32*45*7 32*45*8 32*45*10 32*47*10

油封规格

MPa 的场合。转速≤15m/s。装配式单唇形 Z 由内外骨架装配滚边而成的外骨架油封且有安装精度高、散热快、重负荷特性。适用于高温、高速条件下的重负工况，介质压力≤0.05MPa，最高线速度 ≤15m/s。装配式双唇形 FZ 带副唇的装配式外骨架油封，具有防尘性，安装精度高、散热快、重负荷特性。适用于高温、高速，由尘条件下的重负荷工况，介质压力≤0.05MPa，最高线速度≤15m/s。单向回流型右旋 SR、
油封规格常用结构型式、特征、用途及尺寸型式结构简图代号主要特征用途普通单唇形 B 一般用于高、低速旋转轴及往复运动密封矿物油及水等介质。普通油封，在灰尘和杂质比较少的情况下使用，耐介质压力<0.05MPa 的场合，最高线速度 15m/s，往复运动速度<0.1m/s。普通双唇形 FB 除上述 S 型油封的使用特征外，还可防尘。普通油封，带防尘唇可以防尘，耐介质压力<0.05
T0019 TC 07*018*07 T0020 TC 07*019*07 T0021 TC 07*020*07 T0022 TC 07*022*06 T0023 TC 07*022*07 T0024 TC 07*031*07 T0025 TC 08*014*05 T0026 TC 08*015*05 T0027 TC 08*016*07 T0028 TC 08*017*07 T0029 TC 08*018*05 T0030 TC 08*018*06 T0031 TC 08*018*07 T0032 TC 08*019*07 T0033 TC 08*020*07 T0034 TC 08*021*06 T0035 TC 08*022*06 T0036 TC 08*022*07 T0037 TC 08*023*05 T0038 TC 08*023*07 T0039 TC 08*024*07 T0040 TC 08*025*07 T0041 TC 08*025*08 T0042 TC 08*025*09 T0043 TC 08*026*07 T0044 TC 08*028*05 T0045 TC 08*030*06 T0046 TC 08*030*07 T0047 TC 08*034*08 T0048 TC 09*018*07 T0049 TC 09*019*05 T0050 TC 09*019*07 T0051 TC 09*020*07 T0052 TC 09*022*07 T0053 TC 09*024*07 T0054 TC 09*025*07 T0055 TC 09*026*07 T0056 TC 09*029*07 T0057 TC 09*030*07 T0058 TC 10*016*04 T0059 TC 10*016*07 T0060 TC 10*017*05 T0061 TC 10*017*07 T0062 TC 10*018*04 T0063 TC 10*018*05 T0064 TC 10*018*06 T0065 TC 10*018*07 T0066 TC 10*019*07 T0067 TC 10*019*10 T0068 TC 10*020*05 T0069 TC 10*020*07 T0070 TC 10*021*04 T0071 TC 10*021*06 T0072 TC 10*021*07 T0073 TC 10*022*05 T0074 TC 10*022*06 T0075 TC 10*022*07 T0076 TC 10*023*07 T0077 TC 10*023*08 T0078 TC 10*024*04 T0079 TC 10*024*06 T0080 TC 10*024*07 关于结构的：外涨式油封结构的减振器，由贮油筒总成，工作缸总成，连杆分总成，油封导向器分总成，活塞分总成，压缩阀分总成构成；贮油筒总成包括贮油筒、防尘盖和底盖；工作缸总成包括工作缸；连杆分总成包括连杆，油封导向器分总成经贮油筒与工作缸上端嵌合并套装在连杆上端；其包括相配装的油封、导向器和导向器衬套，活塞分总成套装在连杆下端，其包括螺旋弹簧、流通阀阀片；复原节流阀片、复原阀阀片、复原垫片、复原阀、轴套、复原弹簧及复原螺母；压缩阀分总成经贮油筒与工作缸下端嵌合固定，其包括压缩阀杆、大垫片、压缩阀调整垫片、压缩阀片、压缩节流阀片、压缩阀、补偿阀阀片、补偿阀弹簧、补偿阀限位器。

浮动油封的标准

７８
７８
６４
２５
２０
６８
７．５８３．７８３．０２
１２
１０
２
２
８５
８５
６６
２６
２０
７２
８．０９０．５８９．５
２
１２
１０
２
２
９３
９３
７４
３０
２０
８１
９．０１０１．５１００．５２
１４
１３
２
２
１００
１００
８０
３０
２０
８５
９．０１０５．０１０４．５
３
１４
１３
２
２
１１０
１１０
９１
３２
２０
９３
由两个浮动金属环和两个Ｏ形橡胶圈组成的端面密封装置。两个浮动环端面相互紧靠而又相对滑动起密封作用（见图１）０
１－浮封环２－Ｏ形圈０－浮封座
图１浮封结构安装
２０
４２６１２．５４６２．３４６１．３３
１７．５１０
６．５
３
５００
５００４７０
５０
２０
４７４
１６５１２．２５１０．２
４
２３．５１０
６
３
５３４
５３４
５０５
５０
１６
５１０１２．５５４０
５３８
５
２１
１０
４
３
注：有括号者为保留系列规格。
５标记示例

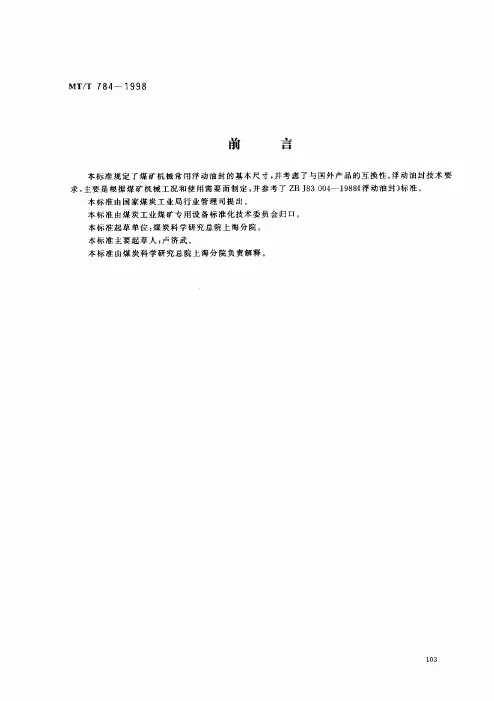

规格（外径尺寸）Ｄ，＝４５８ｍｍ煤矿机械用浮封标记如下：浮动油封４５８（Ｍ）ＭＴ／Ｔ７８４－１９９８

油封规格表

2.65
3.55
5.3
3.4
4.6
6.9
3.6
4.8
7.1
5
6.2
9
6.4
7.6
10.9
2.16
2.96
4.48
2.23
3.03
4.65
2.07
2.74
4.19
2.24
3.07
4.66
2.37
3.24
4.86
2.15
2.85
4.36
1.5
1.8
2.7
0.2～0.4
0.4～0.8
0.1～0.3
2.65
0.1
活塞直径d 0
沟槽尺寸公差
活塞杆直径d 5 沟槽槽底直径（活塞杆密封）d 6
上偏差：-0.01，下偏差：-0.05 上偏差：+0.06，
下偏差：0
总公差值d 5+d 6
0.1
轴向密封时沟槽外径d 7
轴向密封时沟槽内径d 8
O形圈沟槽宽度b 、b 1、b 2
上
轴向密封时沟槽深度h
上
与公差（摘自GB3452.3-88)
1.1
槽底圆角半径r 1
0.2～0.4
槽棱圆角半径r 2
O形圈截面直径d 2
1.8
轴向密封沟槽尺寸
沟槽宽度b 沟槽深度h 槽底圆角半径r 1
2.6 1.280Leabharlann 2～0.4槽棱圆角半径r 2
缸内径d 4
上偏差：+0.06，下偏差：0
沟槽槽底直径（活塞密封）d 3
上偏差：0，下偏差：-0.04
总公差值d 3+d 4
上偏差：- 上偏差：-0.03，上偏差：-0.03，

油封规格表

S0075 SC 50*070*08 S0076 SC 50*070*12
S0077 SC 50*072*07 S0078 SC 50*072*14
S0079 SC 52*068*08 S0080 SC 52*085*10
编号型号规格标号型号规格08
S0093 SC 60*090*08 S0094 SC 62*080*12
S0095 SC 110*150*14 S0096 SC 115*145*13
S0097 SC 115*145*14 S0098 SC 120*140*12
S0099 SC 120*160*12 S0100 SC 125*160*12
S0101 SC 125*160*16 S0102 SC 135*160*12
S0103 SC 135*170*12 S0104 SC 140*170*12
S0105 SC 140*170*13 S0106 SC 140*180*12
S0107 SC 145*175*15 S0108 SC 110*150*14
S0117 SC 140*170*12 S0118 SC 140*170*13
S0119 SC 140*180*12 S0120 SC 145*175*15
S0121 SC 80*110*12 S0122 SC 80*120*12
S0123 SC 82*105*10 S0124 SC 82*105*13
装配式双唇形
FZ带副唇的装配式外骨架油封，具有防尘性，安装精度高、散热快、重负荷特性。适用于高温、高速，由尘条件下的重负荷工况，介质压力≤0.05MPa，最高线速度≤15m/s。
单向回流型
右旋SR、
左旋DL在唇部空气测制有带角度的斜筋，利用流体力学原理，产生单向泵吸作用，具有回流效应。与轴的旋转方向有关，由于具有回流效应，径向力比普通油封小，减少了磨耗和生热，提高使用寿命，适用于介质压力<0.05MPa的场合，转速≤20m/s。

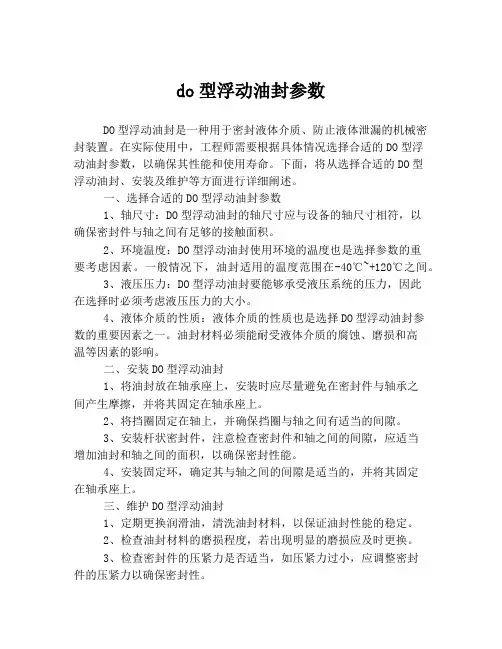

do型浮动油封参数

do型浮动油封参数DO型浮动油封是一种用于密封液体介质、防止液体泄漏的机械密封装置。

在实际使用中，工程师需要根据具体情况选择合适的DO型浮动油封参数，以确保其性能和使用寿命。

下面，将从选择合适的DO型浮动油封、安装及维护等方面进行详细阐述。

一、选择合适的DO型浮动油封参数1、轴尺寸：DO型浮动油封的轴尺寸应与设备的轴尺寸相符，以确保密封件与轴之间有足够的接触面积。

2、环境温度：DO型浮动油封使用环境的温度也是选择参数的重要考虑因素。

一般情况下，油封适用的温度范围在-40℃~+120℃之间。

3、液压压力：DO型浮动油封要能够承受液压系统的压力，因此在选择时必须考虑液压压力的大小。

4、液体介质的性质：液体介质的性质也是选择DO型浮动油封参数的重要因素之一。

油封材料必须能耐受液体介质的腐蚀、磨损和高温等因素的影响。

二、安装DO型浮动油封1、将油封放在轴承座上，安装时应尽量避免在密封件与轴承之间产生摩擦，并将其固定在轴承座上。

2、将挡圈固定在轴上，并确保挡圈与轴之间有适当的间隙。

3、安装杆状密封件，注意检查密封件和轴之间的间隙，应适当增加油封和轴之间的面积，以确保密封性能。

4、安装固定环，确定其与轴之间的间隙是适当的，并将其固定在轴承座上。

三、维护DO型浮动油封1、定期更换润滑油，清洗油封材料，以保证油封性能的稳定。

2、检查油封材料的磨损程度，若出现明显的磨损应及时更换。

3、检查密封件的压紧力是否适当，如压紧力过小，应调整密封件的压紧力以确保密封性。

4、检查油封材料是否出现裂纹、变形等问题，若出现问题应即时进行更换。

在实际使用中，选择合适的DO型浮动油封参数、正确安装和维护都是确保油封性能和使用寿命的关键环节。

通过严格执行上述操作规程，可大幅提高机器设备的性能和使用寿命，实现高效率生产。

油封规格表

55
12
5
10
25
8
37
35
56
12
6
12
25
10
38
35
60
12
7
12
32
10
39
35
62
12
8
14
30
10
40
35
65
12
9
14
35
10
41
38
56
12
10
15
30
103
42
38
58
12
11
16
30
10
43
40
62
12
12
17
35
10
44
40
65
12
13
17
40
10
45
40
70
12
14
18
30
10
20
88
90
120
12
128
89
95
120
12
129
90
95
125
12
130
91
95
130
12
131
92
100
125
12
132
93
100
130
12
133
94
100
140
12
134
95
105
130
12
135
96
105
140
12
136
97
110
140
12

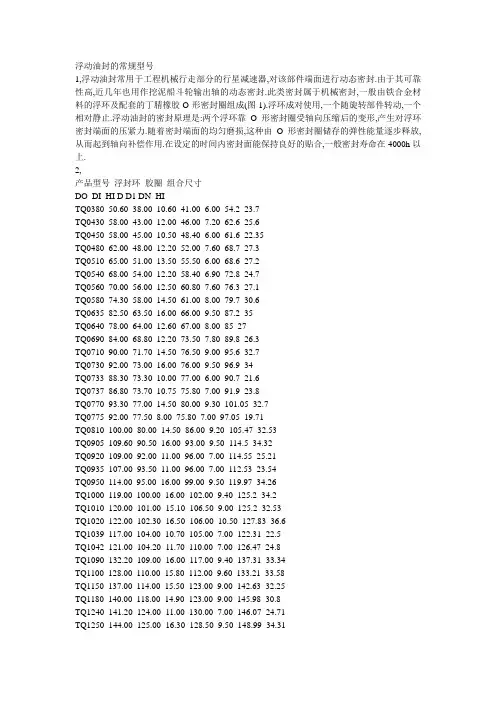

浮动油封的常规型号

浮动油封的常规型号1,浮动油封常用于工程机械行走部分的行星减速器,对该部件端面进行动态密封.由于其可靠性高,近几年也用作挖泥船斗轮输出轴的动态密封.此类密封属于机械密封,一般由铁合金材料的浮环及配套的丁腈橡胶O形密封圈组成(图1).浮环成对使用,一个随旋转部件转动,一个相对静止.浮动油封的密封原理是:两个浮环靠O形密封圈受轴向压缩后的变形,产生对浮环密封端面的压紧力.随着密封端面的均匀磨损,这种由O形密封圈储存的弹性能量逐步释放,从而起到轴向补偿作用.在设定的时间内密封面能保持良好的贴合,一般密封寿命在4000h以上.2,产品型号浮封环胶圈组合尺寸DO DI HI D D1 DN HITQ0380 50.60 38.00 10.60 41.00 6.00 54.2 23.7TQ0430 58.00 43.00 12.00 46.00 7.20 62.6 25.6TQ0450 58.00 45.00 10.50 48.40 6.00 61.6 22.35TQ0480 62.00 48.00 12.20 52.00 7.60 68.7 27.3TQ0510 65.00 51.00 13.50 55.50 6.00 68.6 27.2TQ0540 68.00 54.00 12.20 58.40 6.90 72.8 24.7TQ0560 70.00 56.00 12.50 60.80 7.60 76.3 27.1TQ0580 74.30 58.00 14.50 61.00 8.00 79.7 30.6TQ0635 82.50 63.50 16.00 66.00 9.50 87.2 35TQ0640 78.00 64.00 12.60 67.00 8.00 85 27TQ0690 84.00 68.80 12.20 73.50 7.80 89.8 26.3TQ0710 90.00 71.70 14.50 76.50 9.00 95.6 32.7TQ0730 92.00 73.00 16.00 76.00 9.50 96.9 34TQ0733 88.30 73.30 10.00 77.00 6.00 90.7 21.6TQ0737 86.80 73.70 10.75 75.80 7.00 91.9 23.8TQ0770 93.30 77.00 14.50 80.00 9.30 101.05 32.7TQ0775 92.00 77.50 8.00 75.80 7.00 97.05 19.71TQ0810 100.00 80.00 14.50 86.00 9.20 105.47 32.53TQ0905 109.60 90.50 16.00 93.00 9.50 114.5 34.32TQ0920 109.00 92.00 11.00 96.00 7.00 114.55 25.21TQ0935 107.00 93.50 11.00 96.00 7.00 112.53 23.54TQ0950 114.00 95.00 16.00 99.00 9.50 119.97 34.26TQ1000 119.00 100.00 16.00 102.00 9.40 125.2 34.2TQ1010 120.00 101.00 15.10 106.50 9.00 125.2 32.53TQ1020 122.00 102.30 16.50 106.00 10.50 127.83 36.6TQ1039 117.00 104.00 10.70 105.00 7.00 122.31 22.5TQ1042 121.00 104.20 11.70 110.00 7.00 126.47 24.8TQ1090 132.20 109.00 16.00 117.00 9.40 137.31 33.34TQ1100 128.00 110.00 15.80 112.00 9.60 133.21 33.58TQ1150 137.00 114.00 15.50 123.00 9.00 142.63 32.25TQ1180 140.00 118.00 14.90 123.00 9.00 145.98 30.8TQ1240 141.20 124.00 11.00 130.00 7.00 146.07 24.71TQ1250 144.00 125.00 16.30 128.50 9.50 148.99 34.31TQ1270 145.00 127.00 15.50 129.00 9.00 150.94 33.42 TQ1300 151.00 130.00 16.00 137.00 9.20 157.37 30.05 TQ1370 153.20 137.00 15.30 139.00 9.60 163.82 32.87 TQ1420 156.00 142.00 12.50 142.50 6.20 160.45 25.56 TQ1430 157.50 143.00 12.70 142.50 6.20 161.06 25.4 TQ1460 172.00 146.00 19.00 147.30 12.70 177.23 42.04 TQ1480 170.80 148.50 15.75 155.00 9.30 176.74 34.51 TQ1540 168.20 154.00 13.00 154.30 6.30 171.57 26 TQ1600 180.00 160.00 16.00 166.00 9.00 186.23 32 TQ1630 191.00 163.00 19.00 167.00 12.70 197.62 42.03 TQ1635 191.00 163.00 23.00 167.50 12.70 197.58 50.1 TQ1785 200.50 178.50 19.00 184.00 9.50 204.32 38.00 TQ1820 210.00 182.00 19.00 184.00 12.70 216.89 40.75 TQ1821 210.00 182.00 23.00 184.00 12.70 216.1 50.75 TQ1900 216.00 190.00 23.00 198.00 12.00 224.96 49.26 TQ1920 215.00 192.00 17.00 194.50 10.30 220.56 37.83 TQ2045 226.50 204.50 15.00 210.00 9.50 231.68 33.9 TQ2050 227.00 205.00 15.00 210.00 9.50 231.68 34.1 TQ2090 234.00 209.00 21.00 215.00 13.00 243.25 45.49 TQ2200 246.00 220.00 18.00 229.00 10.00 250.54 37.69 TQ2215 241.50 221.50 12.50 228.50 7.80 245.20 26.40 TQ2225 246.00 222.50 18.00 229.00 10.00 249.66 41.56 TQ2240 251.70 224.60 19.00 226.00 12.50 258.92 41.24 TQ2250 252.00 225.00 20.00 230.00 12.00 258.62 42.59 TQ2280 260.00 227.70 19.00 240.00 11.50 266.22 41.23 TQ2300 260.00 230.00 18.00 242.00 11.00 265.29 39.15 TQ2310 260.00 231.00 19.50 237.00 13.00 265.86 43.16 TQ2350 258.00 235.00 17.00 242.00 11.00 265.48 36.51 TQ2390 268.50 239.00 21.00 248.50 12.00 275.4 44.08 TQ2400 267.00 240.00 21.00 248.50 12.00 274.57 45.53 TQ2500 277.40 250.00 21.50 254.00 12.70 285.31 44.39 TQ2505 272.40 250.00 21.60 277.98 43.32TQ2560 279.00 256.00 18.00 262.00 10.00 286.5 38.9 TQ2600 288.00 260.00 20.50 266.00 12.00 294.35 43.03 TQ2645 293.00 265.00 23.00 265.00 12.70 299.19 49.8 TQ2650 293.00 265.00 19.00 265.00 12.70 298.91 40.74 TQ2730 300.00 273.00 19.00 276.00 12.70 306.93 41.23 TQ2750 303.00 275.00 19.00 276.00 12.70 308.81 40.61 TQ2780 309.50 278.00 20.00 284.00 12.50 315.76 43.53 TQ3000 328.00 298.00 21.00 298.00 12.20 333.05 44.74 TQ3180 346.50 318.00 19.00 318.00 12.70 352.62 41.03 TQ3185 346.40 318.50 23.00 313.50 12.70 353.00 50.45 TQ3187 347.00 318.70 23.00 317.00 12.00 353.58 50.72 TQ3400 368.00 338.00 20.00 345.00 12.00 375.16 43.71TQ3510 375.00 351.00 19.00 355.00 12.50 386.44 42.29 TQ3560 381.50 356.00 19.00 355.30 12.70 389.3 41.97 TQ3660 394.00 366.00 19.00 364.00 12.70 400.77 39.82 TQ3800 405.00 380.00 20.00 378.00 12.00 411.94 42.08 TQ3870 415.00 387.00 19.00 387.00 12.70 420.72 42.44 TQ4290 457.20 429.20 19.00 420.00 12.70 464.93 40.83 TQ4310 456.50 431.00 19.00 423.70 12.50 462.8 40.23 TQ4600 490.00 460.00 21.00 460.00 12.70 499.28 46.94 TQ5000 527.00 500.00 21.70 502.00 12.70 534.09 48.56 TQ5050 533.40 505.00 21.80 493.00 12.70 539.37 47.54 TQ5060 534.00 506.00 22.00 497.50 12.70 539.94 48.83 TQ5080 548.00 508.00 30.00 510.50 18.00 554.41 63.88 TQ6667 700.00 666.70 22.50 660.00 12.70 706.12 49.23 TQ0690A 84.00 69.00 12.00 74.50 7.45 89.7 25.4TQ0710B 84.00 71.00 10.00 72.40 6.60 88.2 21.3TQ0770A 87.00 77.00 7.00 78.00 4.30 90.92 14.25TQ0900A 105.00 90.00 13.00 92.50 6.30 108.28 26.18 TQ0900B 109.50 90.00 15.90 93.00 9.50 113.81 34.32 TQ1020B 118.00 102.00 13.80 106.50 8.60 124.29 29.38 TQ1020C 122.00 102.30 16.50 106.00 10.00 126.8 36.13 TQ1100A 128.00 110.00 16.00 114.00 9.00 134.4 33TQ1100B 126.70 109.00 16.00 113.00 10.00 134.67 35.54 TQ1270A 146.50 127.00 16.00 128.00 9.50 151.62 34.34 TQ1270B 141.00 127.00 12.90 127.50 6.20 144.19 25.8 TQ1300A 152.00 130.00 19.00 134.00 11.20 159.09 41.85 TQ1540B 178.00 154.00 17.00 160.00 9.50 181.35 35.83 TQ1540C 173.50 154.00 16.00 156.00 9.50 178.31 33.74 TQ1920B 215.00 192.00 17.00 194.50 10.30 222.78 35.51 TQ2230A 251.50 223.00 19.00 225.00 12.70 258.09 41.13 TQ2230B 251.00 223.40 23.20 225.00 12.70 257.71 51.03 TQ2230C 245.00 223.00 17.80 N/A N/A N/A N/ATQ2560A 288.40 256.00 12.00 270.00 12.00 294.96 43.71 TQ3000A 328.00 299.00 20.00 304.50 12.00 333.89 40.03 TQ3000B 328.00 298.00 21.00 301.00 12.50 332.99 45.99 TQ3000C 328.00 294.00 20.00 301.00 12.50 333.49 43.97 TQ3400B 370.00 340.00 20.00 345.00 12.00 375.68 42.68 TQ3660A 394.00 366.00 19.00 363.50 12.62 399.96 43.13 TQ2050N 227.00 205.00 15.00 210.00 9.50 232.1 33.09 TQ2605N 281.50 260.50 15.00 245.00 11.00 N/A N/A TQ3190N 341.00 319.00 18.50 294.50 10.30 347.46 40.03 SE042 58.00 45.00 10.50 48.50 6.30 62.21 21.94SE045 62.00 48.00 12.50 52.20 7.60 68.5 26.25SE053 70.00 56.00 12.50 60.00 7.60 76.53 27.16SE055 75.00 58.00 13.50 62.00 8.50 79.52 29.37SE061 78.00 64.00 12.50 64.50 8.00 85.84 26.63SE063 85.00 66.00 14.00 71.00 9.00 90.72 30.03SE068 90.00 70.00 13.70 76.00 9.30 96.14 29.44SE070 92.00 73.00 15.90 76.40 9.40 96.46 33.99SE077 100.00 80.00 14.50 86.00 9.00 105.27 31.54 SE087SE097 199.00 100.00 15.90 103.00 9.40 123.42 34.2 SE099 122.00 102.00 16.00 107.00 9.60 125.97 35.76 SE107 128.00 110.00 15.80 112.00 9.60 133.21 33.58 SE123 145.00 127.00 15.50 129.00 9.00 150.87 33.89 SE126 152.00 130.70 18.50 135.00 11.10 159.59 39.26 SE147 172.00 150.00 19.50 155.00 11.40 180.42 43.46 SE151 168.40 154.00 10.50 154.00 6.20 171.6 21.7。

油封规格_精品文档

油封规格简介油封是一种用于机械设备密封和润滑的关键部件，其主要功能是防止液体或润滑油从机器的内部泄漏或被外部杂质污染。

根据使用环境和机械设备不同，油封的规格也会有所差异。

本文将介绍油封的规格分类和选择要点。

油封规格分类油封的规格一般根据其外径、内径、厚度和材料等方面进行分类。

下面是常见的油封规格分类：1.外径：油封的外径是指油封螺纹座的直径，一般用毫米（mm）表示。

常见的外径规格有：10mm、12mm、15mm等。

2.内径：油封的内径是指油封螺纹座的内直径，也就是油封要安装的轴的直径。

内径一般也用毫米（mm）表示。

常见的内径规格有：6mm、8mm、10mm等。

3.厚度：油封的厚度是指油封从内部到外部的整体厚度，一般也用毫米（mm）表示。

常见的厚度规格有：3mm、5mm、8mm等。

4.材料：油封的材料是指油封的制作材料，不同材料具有不同的特性和适用范围。

常见的油封材料有橡胶、聚氨酯等。

油封规格的选择要点选择合适的油封规格非常重要，它直接影响到机械设备的密封性能和使用寿命。

以下是一些选择油封规格的要点：1.确定使用环境：根据机械设备的具体使用环境，选择适合的油封规格。

比如，如果机械设备要经常在高温环境下工作，就需要选择耐高温的油封规格。

2.考虑工作压力：根据机械设备的工作压力确定油封的规格。

工作压力较高的机械设备需要选择耐高压的油封规格。

3.注意尺寸匹配：油封的内径和外径必须与机械设备的轴和外壳尺寸匹配，以确保油封能够正常安装和密封。

4.材料选择：根据机械设备的工作条件和介质的性质选择合适的油封材料。

比如，如果机械设备需要抵抗化学腐蚀，应选择耐化学腐蚀的油封材料。

油封规格的安装和维护正确的安装和维护可以延长油封的使用寿命和保证其正常工作。

以下是一些油封的安装和维护要点：1.安装注意事项：在安装油封之前，应先清洁轴和外壳，确保无杂质和损坏。

同时，使用适当的工具和技术，正确安装油封，并确保油封与轴和外壳之间的间隙均匀。

油封规格

MPa 的场合，线速度≤15m/s。无弹簧型 BV 无弹簧的单唇型内包骨架式橡胶油封。一般适用于低速工况下，密封介质为润滑酯。线速度≤6m/s。外骨架单唇形 W 带弹簧的单唇外露骨架式橡胶油封，腰部细，追随性好，刚性好。普通油封，在灰尘和杂质较少的情况下使用，耐介质压力<0.05MPa 的场合。旋转轴线速度 ≤15m/s 的情况。外骨架双唇形 FW 带副唇的双唇外露骨架式橡胶油封，腰部细，追随性好，刚度高，同轴度好。普通油封，带防尘唇可以防尘，耐介质压力<0.05
左旋 DL 在唇部空气测制有带角度的斜筋，利用流体力学原理，产生单向泵吸作用，具有回流效应。与轴的旋转方向有关，由于具有回流效应，径向力比普通油封小，减少了磨耗和生热，提高使用寿命，适用于介质压力<0.05MPa 的场合，转速≤20m/s。耐压型 NY 唇部短、腰短粗，具有耐压作用，工作压力≤3MPa。适用于介质压力≤3MPa 的场合，适用于高压泵的轴端油封，一般情况下 PV 值≤8。旋转轴线速度≤15m/s。
hg433566g518规格型号尺寸ddh单价唇6614416唇7715416唇8816416唇9917416唇101018416唇10a10226唇121220416唇1212246唇131325616唇141422416唇14a1430818唇161624416唇16a16286唇16b16328唇181830616唇191935818唇202032618唇20a20368唇20b204010唇222238818唇22a224210唇232335618唇242440818唇25254510唇28284810唇30305010唇32325210唇3535551022唇3838581022唇4040601024唇4242621024唇4545651026唇45a457515唇4848681028唇50507010唇50a5075125唇50b508015唇52527210唇5555751032唇55a558012538唇55b55851542唇6060801036唇60a6085125唇60b609015唇6565851036唇65a6590125唇65b659515唇7070901038唇70a7095125唇70b7010015唇7575951038唇75a75100125唇75b7510515唇80801001038唇80a80105125唇80b8011015唇858511012548唇90901151564唇90a9012015唇95951251573唇1001001301573唇1051051351573唇11011014015唇1201201501598唇1251251551598唇13013016015108唇14014017015112唇15015018015114唇1601601901512唇1701702001514唇18018021015144唇180a18022020唇1901902201515唇190a19023020唇20020023015156唇200a20024020唇21021024015164唇21021025020唇21021025020唇24024028020252唇2502502902028唇26026030020292唇28028032020306唇30030034020356唇3403403802040唇3303303661840唇33233237318992唇48

浮动油封规格表(德标)
