骨架油封规格表82223

油封设计的尺寸公差依据关于油封的高度公差，建议之范围如右表油封的外径和腔体表面之间，必须需要有合适 的干涉量，以确保油封外径之密封性能，WH 对此干涉量之设计依据，是依照ISO6194/1为基准。

1,油封的外径与和腔体内径之干涉量(过盈量) 外径公差单位：mm 直径公差范围 真圆度公差外露骨架 外包橡胶 外露骨架 外包橡胶 D<=50 +0.20 +0.08 +0.30 +0.15 0.18 0.25 50<DI<=80 +0.23 +0.09 +0.35 +0.20 0.250.3580<DI<=120 +0.25 +0.10 +0.35 +0.20 0.30 0.50 120<DI<=180 +0.28 +0.12 +0.45 +0.25 0.40 0.65 180<DI<=300 +0.35 +0.15 +0.45 +0.25 外径的0.25％0.80 300<DI<=440+0.45 +0.20+0.55 +0.30外径的0.25％1.00（1）真圆度公差为三个或更多在不同直径上量得尺寸，最大尺寸减去最小尺寸的差值。

（2）外包橡胶型油封的外表面可提供波浪纹，此处的公差要求范围必须再经使用者与生产厂讨论。

（3）外包橡胶型油封若使用丁腈橡胶（NBR ）以外的材质，可由使用者与厂家商议不同的尺寸公差标准。

2，油封的内径与和轴外径之干涉量(过盈量) 外径公差单位：mm轴径 主唇口副唇口大于 至 过盈量 极限偏差过盈量 极限偏差 5～30 0.7～1.0 ＋0.2 －0.3 0.3 ±0.15 30～60 1.0～1.2 ＋0.2 －0.5 0.4 ±0.20 60～80 1.2～1.4 ＋0.2 －0.6 0.5 ±0.25 80～130 1.4～1.8 ＋0.2 －0.8 0.6 ±0.30 130～250 1.8～2.4 ＋0.2 －0.9 0.7 ±0.35 250～4002.4～3.0＋0.2 －1.00.9±0.403，轴径公差一般而言，轴加工可接受的公差范围如下表。

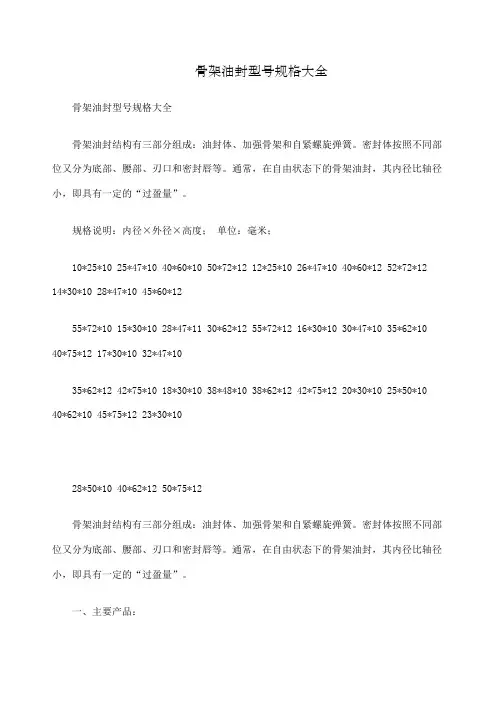

骨架油封型号规格大全骨架油封型号规格大全骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

规格说明：内径×外径×高度；单位：毫米；10*25*10 25*47*10 40*60*10 50*72*12 12*25*10 26*47*10 40*60*12 52*72*12 14*30*10 28*47*10 45*60*1255*72*10 15*30*10 28*47*11 30*62*12 55*72*12 16*30*10 30*47*10 35*62*10 40*75*12 17*30*10 32*47*1035*62*12 42*75*10 18*30*10 38*48*10 38*62*12 42*75*12 20*30*10 25*50*10 40*62*10 45*75*12 23*30*1028*50*10 40*62*12 50*75*12骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

一、主要产品：橡胶TC骨架油封，丁腈橡胶TC骨架油封，骨架油封，氟硅橡胶TC骨架油封，氟橡胶TC骨架油封，供应骨架油封，大规格骨架油封，骨架油封（TC,SC),聚氨酯油封，液压油封，骨架油封，氟胶骨架油封，UKS进口骨架油封，耐高温耐腐蚀骨架油封，x型密封圈星型密封圈 O型圈骨架油封，台湾骨架油封，NOK骨架油封(图)，NAK骨架油封，NAK骨架油封，德国CFW骨架油封，CFW外铁壳油封，液压密封件、铁壳骨架油封、汽车气门油封、各种英制骨架油封、公制骨架油封、日本NOK产 TC型/TB型骨架油封3 、德国CFW旋转骨架油封、美国骨架油封、SOG氟胶骨架油封、日本NOK骨架油封(TCV TCN等)、J形无骨架油封、J型无骨架橡胶油封、U型无骨架油封、氟胶骨架油封、旋转轴唇型密封圈（骨架油封）、内骨架油封、台湾SOG TTO NAK 等骨架油封、NOK高压骨架油封TCN，TCV 、英制骨架油封、TTO骨架油封、外露骨架油封、各种(耐高压高温系列)骨架油封、供应骨架油封TC型 TB型、PTFE骨架油封、大尺寸J形无骨架油封、日本东洋TOYO骨架油封、外骨架油封（TB，TA，SB）、发动机专用聚四氟乙烯外露骨架油封、纯正德国CFW骨架油封、液力偶合器骨架油封、NOG骨架油封、组合垫圈、骨架油封、O型圈、铁壳油封、日本NOK,台湾DZ.骨架油封 O型圈、(德氏封)旋转骨架油封、外铁壳骨架油封、Y型、V型、J型、U型无骨架油封、耐-60~260度的四氟骨架油封、VCW小断面骨架油封、注塑机油压机压铸机配件之骨架油封二、产品特点及性能要求：1、耐磨性佳，抗撕裂性强，弯曲强度好；2、抗张强度及断裂延伸率大；3、耐高温适度（-30度~+260度）；4、硬度可调范围大（邵氏80A-95A）；5、压缩永久变形率低；6、耐油耐腐蚀，耐溶剂性能好，耐机械强度高，使用寿命长等特点；7、耐臭氧耐老化性特佳；8、无毒性，符合环保要求。

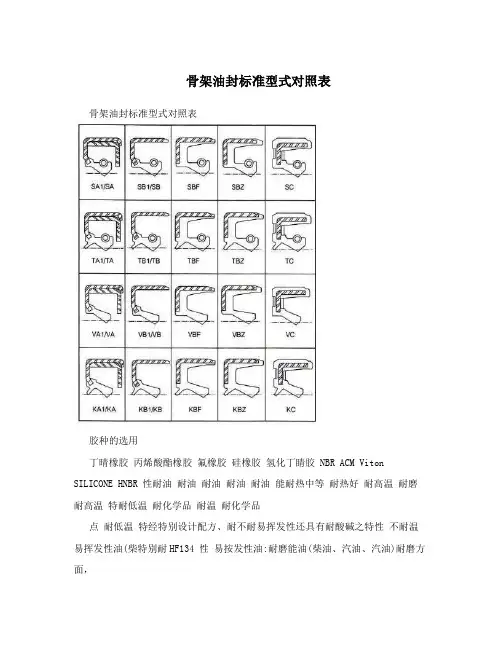

骨架油封标准型式对照表骨架油封标准型式对照表胶种的选用丁晴橡胶丙烯酸酯橡胶氟橡胶硅橡胶氢化丁睛胶 NBR ACM Viton SILICONE HNBR 性耐油耐油耐油耐油耐油能耐热中等耐热好耐高温耐磨耐高温特耐低温耐化学品耐温耐化学品点耐低温特经特别设计配方、耐不耐易挥发性还具有耐酸碱之特性不耐温易挥发性油(柴特别耐HF134 性易按发性油:耐磨能油(柴油、汽油、汽油)耐磨方面，承受机械汽车轴心转油)，耐温性对氧，臭氧以及阳光速3000转/时以下(此能优越 (紫外线)有抗性;耐时橡胶硬度为70?) 油尤佳适—40?:+120? —20?:—30?+280? —40?:+220? —40?:用 +150? +170? 温度普通(常规)油封的汽车发动机内适用于喷射引擎内的曲特别适用于汽车发动特别适用于汽橡胶部份的时规油封，轴油封，时规油封，还机内的曲轴油封车空调、管路、汽门油封，差被用于化药剂的O型坏接头阀体、蒸速油封，变速及密封圈发器、压缩机油封油封的安装方法安装的问题往往在选择油封后容易被忽略，研究显示，安装不当会导致油封早期的失效，为了协助安装，首先油封必须以油或油脂加以预先润滑以此低接触面的滑动磨擦，此举也可以协助保证初始旋转时的油封。

以下是安装方法:骨架油封装配时应注意的事项 1、轴径尺寸大小与油封要对照一下。

2、外套尺寸与油封外径，宽度要对照下表(1、2项可根椐油封上之尺寸示)。

3、轴与外套的端面加工，外缘有没有损伤。

4、检查油封之封唇是否损坏、变形;弹簧是否脱落生锈。

5、清洁装配部位。

标准骨架油封的公差尺寸公制内径公差表标准:DIN、JIS 单位:MM装有弹内径尺寸未装弹簧 (整修尺寸) 公差公差簧 6.10-10.00 -0.60 +/-0.10 -0.90 +/-0.2 10.01-18.00 -0.70 +/-0.10 -1.00 +/-0.2 18.01-30.00 -0.80 +/-0.10 -1.10 +/-0.2 30.01-50.00 -0.90 +/-0.15 -1.40 +/-0.3 50.01-80.00 -1.10 +/-0.15 -1.60 +/-0.3 80.01-120.00 -1.30 +/-0.15 -1.80 +/-0.3 120.01-180.00 -1.50 +/-0.15 -2.00 +/-0.3 180.01-250.00 -1.60 +/-0.20 -2.20 +/-0.4 250.01-315.00 -1.80 +/-0.20 -2.40 +/-0.4 315.01-400.00 -2.00 +/-0.20 -2.60 +/-0.4 400.01-500.00 -2.20 +/-0.20 -2.80 +/-0.4 公制内径公差表及许可偏心度可以加大尺寸内径尺寸偏心度金属外表橡胶外表50.00以下 +0.10 - +0.20 +0.15 - +0.30 <0.25 50.01-80.00 +0.13 -+0.23 +0.20 - +0.35 <0.35 80.01-120.00 +0.15 - +0.25 +0.20 - +0.35 <0.50 120.01-180.00 +0.18 - +0.28 +0.25 - +0.45 <0.65 180.01-315.00 +0.20 -+0.30 +0.25 - +0.45 <0.80 315.01-500.00 +0.23 - +0.35 +0.230- +0.55<1.00公制高度公差表高度公差10.00以下 +/-0.2010.00以上 +/-0.30。
