转炉汽化冷却系统常见问题及解决对策

2019年第5期汽化冷却烟道与转炉氧枪连锁控制，主要由活动烟罩（裙罩）、固定段烟道、可移动段烟道、冷却烟道和斜弯烟道组成。

转炉吹氧炼钢时炉口喷出大量高温煤气，遇空气少部分燃烧后温度高达1700℃左右，汽化冷却烟道的工作原理与换热器相同，利用高温烟气的热量将通过软化处理和除氧处理的冷却水蒸发，利用水的汽化潜热带走冷却部件的热量来达到后续的除尘净化和煤气回收以及环境保护的工艺要求。

因工况环境十分恶劣，导致转炉生产运行过程中经常会出现水冷壁钢管破裂爆管等泄漏现象，严重影响到转炉的正常运转。

严重漏水还会产生蒸汽使烟道的过风量变大，可能造成烟气外溢造成污染，影响煤气的回收率和烟道余热的利用，大量软水被浪费，检修频繁，不仅对汽化冷却烟道的安全平稳运行产生重大隐患，还严重降低了生产效率。

为此，阅读文献可望找出冷却烟道失效的原因及其处理措施。

汽化冷却烟道失效常见原因分析（一）周期性交变热应力以某钢厂120t 的转炉生产为例，转炉一次炼钢周期为35min 左右，吹氧时间段在炼钢周期的中期，耗时约15min （补吹除外），进入汽化冷却烟道的炉气量可达76000m 3/h （标态下），温度高达1700℃左右，此时间段冷却烟道的热负荷急剧增加，管壁温度也陡增，转炉吹氧结束后，相应的热负荷也急剧降低，管壁温度随之下降，直到下个吹炼期，期间间隔20min 左右。

烟道内的热负荷频繁急剧变化，导致水冷管不仅受到周期性交变热应力，在热疲劳作用下的钢管表面通常会产生横向的疲劳裂纹，这与机械疲劳中观察到的疲劳裂纹相似。

管壁也会因频繁产生的轴向拉压应力而产生塑性变形，如此反复，烟道管就会产生大量竹节状热疲劳裂纹（蠕变），高温蠕变使得在金属管壁的微观结构中沿着固化晶界析出的碳化物会加速晶粒间裂纹的扩展。

裂纹扩展直至破裂，产生蒸汽泄露，影响汽化冷却烟道使用寿命。

（二）水循环恶化烟道结构设计不合理导致配水管不均匀，大部分烟道采用自然循环的水循环方式导致冷却水动力不足，上升管、下降管、受热管水循环阻力变大，冷却效果不好，造成冷却水管因水循环不良引起局部过热，循环水不能快速有转炉汽化冷却烟道失效常见原因及其处理程晓恬（广西钢铁），庞通，潘刚（技术中心）钢厂交流132019年第5期效地冷却管壁，管壁超温破裂漏水；同时，水循环异常波动引起水冷管液面脉动，当脉动表现为剧烈的水击现象时，会使焊缝断裂；在热流密度过大，热量陡增的过程中，受热管中水容易由核态沸腾转变为膜态沸腾，传热受到汽膜的阻隔，管子内壁得不到水的连续冷却，冷却水与管壁发生传热恶化，管子因管壁温度超高过热受损；热流场强度分布不均，特别在烟气侧涡流区部位，导致局部受热面热流密度过高，冷却水不能连续汽化，在蒸汽及饱和水的交替作用下，汽化点由于高频率水击引发疲劳损伤爆管。

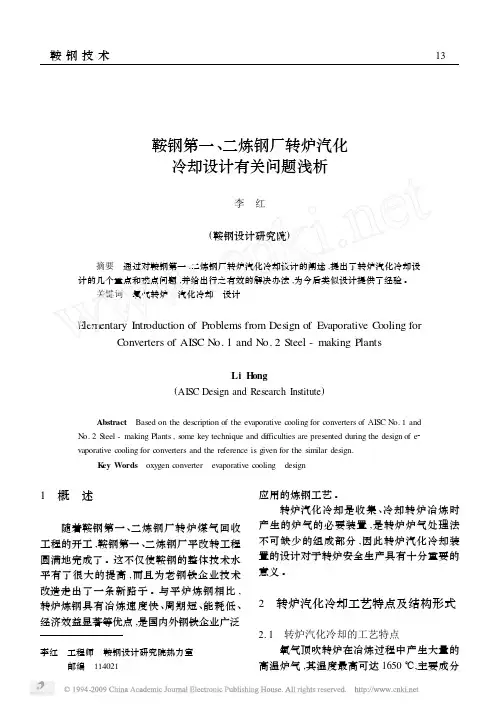

鞍钢第一、二炼钢厂转炉汽化冷却设计有关问题浅析李　红(鞍钢设计研究院) 摘要　通过对鞍钢第一、二炼钢厂转炉汽化冷却设计的阐述,提出了转炉汽化冷却设计的几个重点和难点问题,并给出行之有效的解决办法,为今后类似设计提供了经验。

关键词　氧气转炉　汽化冷却　设计Elementary Introduction of Problems from Design of Evaporative C ooling forC onverters of AISC No.1and No.2Steel-making PlantsLi H ong(AISC Design and Research Institute) Abstract　Based on the description of the evaporative cooling for converters of AISC N o.1and N o.2S teel-making Plants,s ome key technique and difficulties are presented during the design of e2 vaporative cooling for converters and the reference is given for the similar design.K ey Words　oxygen converter　evaporative cooling　design1　概　述随着鞍钢第一、二炼钢厂转炉煤气回收工程的开工,鞍钢第一、二炼钢厂平改转工程圆满地完成了。

这不仅使鞍钢的整体技术水平有了很大的提高,而且为老钢铁企业技术改造走出了一条新路子。

与平炉炼钢相比,转炉炼钢具有冶炼速度快、周期短、能耗低、经济效益显著等优点,是国内外钢铁企业广泛李红　工程师　鞍钢设计研究院热力室 邮编　114021应用的炼钢工艺。

转炉汽化冷却是收集、冷却转炉冶炼时产生的炉气的必要装置,是转炉炉气处理法不可缺少的组成部分,因此转炉汽化冷却装置的设计对于转炉安全生产具有十分重要的意义。

转炉汽化冷却烟道移动段水循环问题讨论作者：王子兵赵屾来源：《科技创新与应用》2015年第27期摘要：针对转炉汽化冷却烟道尤其是移动段I段使用寿命低，容易发生事故的问题，对汽化冷却烟道移动段I段正常吹炼期烟气侧传热过程进行了模拟，以热流密度为传递函数对水冷管内水循环状态进行了计算，对水冷管进行了计算分析。

结果表明，现有结构，自然循环设计条件下，正常吹炼期，工质循环速度降低至携带速度以下，移动段I段烟气进口500～600mm 工质汽化点处，工质流速低于携带速度，发生传热恶化，引起水冷管爆管。

关键词：数值模拟；热流密度；自然循环引言某钢厂炼钢车间内现有1座150t转炉，对其实际运行状况调研发现，其汽化冷却烟道移动段水循环方式采用自然循环方式，且移动段烟气进口500～600mm处水冷管发生爆管现象严重（图1），即影响钢产量，又影响运行安全。

1 爆管原因分析通过研究发现，由于移动段采用自然循环，水循环不良引起局部过热损坏，配水管不均匀，水动力不足，上升管、下降管、受热管阻力大，水循环不畅通，冷却效果差，造成汽化冷却烟道移动段冷却水管因水量不足与不均匀而局部过热，不正常的产生破坏。

发生传热恶化，引起管壁温度急剧升高，工质不能及时将管壁冷却，管壁超温发生破裂，引起爆管。

2 烟气侧数值模拟2.1 仿真模型建立以某钢铁厂150t转炉汽化冷却烟道移动段为研究对象，使用ProE软件建立烟道的实体模型（图2）。

并将其作为一个零件导入gambit软件，烟道水冷壁采用六面体网格（图3），使用Sweep 方式划分，计算网格数为524684。

转炉在吹炼过程中，炉气量、温度成份是不断变化的，为确定汽化冷却烟道余热回收的影响因素，首先必须确定烟气量以及烟气成分。

一般情况下，可将转炉烟气看作理想气体的混合物，其成分是一氧化碳、二氧化碳、氮气、氧气。

根据理想气体混合物物性参数的导出方法，我们就可以方便的推导出直接计算烟气物性参数的计算公式，而不必先计算平均烟气成分的物性，再根据实际成分计算修正系数，加以修正。

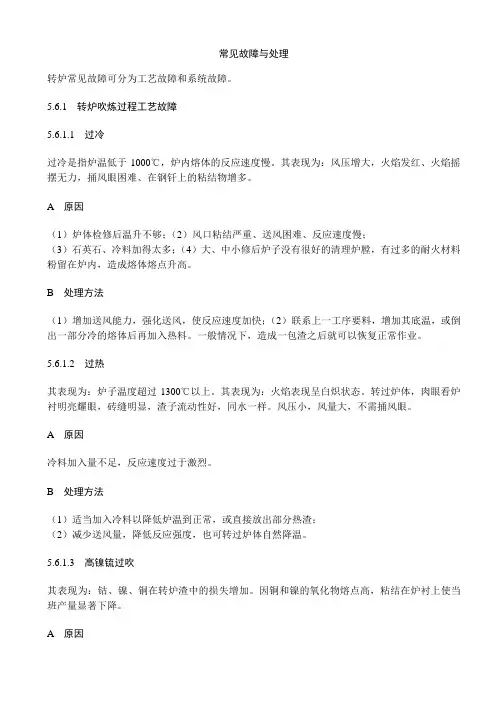

常见故障与处理转炉常见故障可分为工艺故障和系统故障。

5.6.1 转炉吹炼过程工艺故障5.6.1.1 过冷过冷是指炉温低于1000℃，炉内熔体的反应速度慢。

其表现为：风压增大，火焰发红、火焰摇摆无力，捅风眼困难、在钢钎上的粘结物增多。

A 原因（1）炉体检修后温升不够；（2）风口粘结严重、送风困难、反应速度慢；（3）石英石、冷料加得太多；（4）大、中小修后炉子没有很好的清理炉膛，有过多的耐火材料粉留在炉内，造成熔体熔点升高。

B 处理方法（1）增加送风能力，强化送风，使反应速度加快；（2）联系上一工序要料，增加其底温，或倒出一部分冷的熔体后再加入热料。

一般情况下，造成一包渣之后就可以恢复正常作业。

5.6.1.2 过热其表现为：炉子温度超过1300℃以上。

其表现为：火焰表现呈白炽状态。

转过炉体，肉眼看炉衬明亮耀眼，砖缝明显，渣子流动性好，同水一样。

风压小，风量大，不需捅风眼。

A 原因冷料加入量不足，反应速度过于激烈。

B 处理方法（1）适当加入冷料以降低炉温到正常，或直接放出部分热渣；（2）减少送风量，降低反应强度，也可转过炉体自然降温。

5.6.1.3 高镍锍过吹其表现为：钴、镍、铜在转炉渣中的损失增加。

因铜和镍的氧化物熔点高，粘结在炉衬上使当班产量显著下降。

A 原因没有控制好出炉终点，使高镍锍含铁降到2％以下。

B 处理方法在没有放渣以前可用少量低镍锍倒入炉内还原吹炼，挽回一些金属损失。

5.6.1.4 转炉渣过吹其表现为：转炉渣喷出频繁，而且呈散片状，正常时喷出的转炉渣呈圆的颗粒状。

过吹炉渣冷却后呈灰白色，放渣时流动性不好，倒入渣包时易粘结，而且渣壳较厚。

渣子过吹主要损害是炉渣酸度大、侵蚀炉衬，渣中金属损失增加。

A 原因渣造好后，没有及时放渣而造成渣子过吹。

B 处理方法向炉内加入低镍锍或木柴、废铁等还原性物质后，开风还原吹炼，依据过吹程度不同，还原吹炼时间控制在5～10分钟，之后将转炉渣放出。

5.6.1.5 石英石过少其表现为：钢钎表面有刺状粘结物。

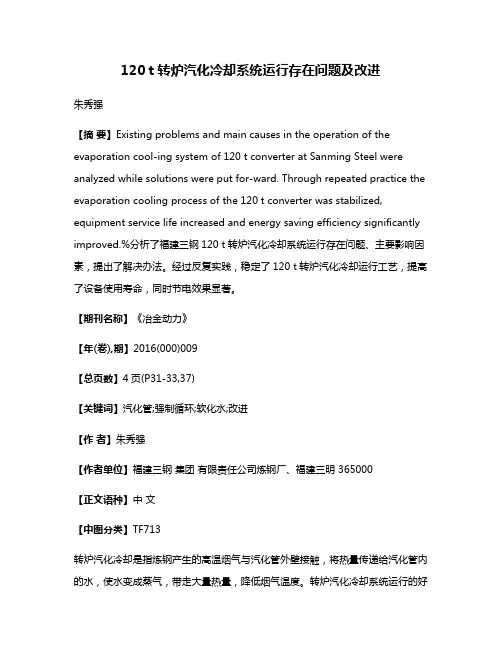

120 t转炉汽化冷却系统运行存在问题及改进朱秀强【摘要】Existing problems and main causes in the operation of the evaporation cool-ing system of 120 t converter at Sanming Steel were analyzed while solutions were put for-ward. Through repeated practice the evaporation cooling process of the 120 t converter was stabilized, equipment service life increased and energy saving efficiency significantly improved.%分析了福建三钢120 t转炉汽化冷却系统运行存在问题、主要影响因素，提出了解决办法。

经过反复实践，稳定了120 t转炉汽化冷却运行工艺，提高了设备使用寿命，同时节电效果显著。

【期刊名称】《冶金动力》【年(卷),期】2016(000)009【总页数】4页(P31-33,37)【关键词】汽化管;强制循环;软化水;改进【作者】朱秀强【作者单位】福建三钢集团有限责任公司炼钢厂、福建三明 365000【正文语种】中文【中图分类】TF713转炉汽化冷却是指炼钢产生的高温烟气与汽化管外壁接触，将热量传递给汽化管内的水，使水变成蒸气，带走大量热量，降低烟气温度。

转炉汽化冷却系统运行的好坏事关转炉生产的顺行与否。

福建三钢二炼钢有3座120 t转炉，转炉汽化冷却采用强制循环和自然循环相结合方式，活动烟罩、氧枪口、左右下料口采用低压强制循环，炉口固定段、可移动段采用高压强制循，斜一段、斜二段、末一段、末二段化采用自然循环环。

转炉汽化冷却强制循环在福建三钢为首次采用，投产伊始该系统设备故障率较高。

冶金冶炼M etallurgical smelting冶炼厂汽化冷却烟道出现故障的原因及解决措施杨 柳（中钢石家庄工程设计研究院有限公司，河北　石家庄　０５００００）摘 要：采用循环水转化设备中的热量，使热量转变为蒸汽，以此来降低冶炼厂汽化冷却烟道的温度，确保设备的常规运行，可达到冷却烟道的最终目的。

文章对汽化冷却技术、冶炼厂汽化冷却烟道的优势及其构成进行了详细阐述，然后分析了其运行原理，探究了汽化冷却烟道的漏水原因以及解决措施，最后剖析了汽化冷却的具体运用。

关键词：冶炼厂；汽化冷却烟道；漏水原因中图分类号：ＴＦ７１ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０１－００１６－２Causes and solutions of failure of vaporization cooling flue in smelterYANG Liu（Ｓｉｎｏｓｔｅｅｌ　Ｓｈｉｊｉａｚｈｕａｎｇ　ｅｎｇｉｎｅｅｒｉｎｇ　ｄｅｓｉｇｎ　＆　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ　Ｃｏ．，　Ｌｔｄ，Ｓｈｉｊｉａｚｈｕａｎｇ　０５００００，Ｃｈｉｎａ）Abstract:　Ｔｈｅ　ｃｉｒｃｕｌａｔｉｎｇ　ｗａｔｅｒ　ｉｓ　ｕｓｅｄ　ｔｏ　ｔｒａｎｓｆｏｒｍ　ｔｈｅ　ｈｅａｔ　ｉｎ　ｔｈｅ　ｅｑｕｉｐｍｅｎｔ　ｔｏ　ｃｈａｎｇｅ　ｔｈｅ　ｈｅａｔ　ｉｎｔｏ　ｓｔｅａｍ，　ｓｏ　ａｓ　ｔｏ　ｒｅｄｕｃｅ　ｔｈｅ　ｔｅｍｐｅｒａｔｕｒｅ　ｏｆ　ｔｈｅ　ｖａｐｏｒｉｚａｔｉｏｎ　ｃｏｏｌｉｎｇ　ｆｌｕｅ　ｉｎ　ｔｈｅ　ｓｍｅｌｔｅｒ，　ｅｎｓｕｒｅ　ｔｈｅ　ｎｏｒｍａｌ　ｏｐｅｒａｔｉｏｎ　ｏｆ　ｔｈｅ　ｅｑｕｉｐｍｅｎｔ，　ａｎｄ　ａｃｈｉｅｖｅ　ｔｈｅ　ｕｌｔｉｍａｔｅ　ｐｕｒｐｏｓｅ　ｏｆ　ｃｏｏｌｉｎｇ　ｔｈｅ　ｆｌｕｅ．　Ｔｈｉｓ　ｐａｐｅｒ　ｄｅｓｃｒｉｂｅｓ　ｔｈｅ　ｖａｐｏｒｉｚａｔｉｏｎ　ｃｏｏｌｉｎｇ　ｔｅｃｈｎｏｌｏｇｙ，　ｔｈｅ　ａｄｖａｎｔａｇｅｓ　ａｎｄ　ｃｏｍｐｏｓｉｔｉｏｎ　ｏｆ　ｔｈｅ　ｖａｐｏｒｉｚａｔｉｏｎ　ｃｏｏｌｉｎｇ　ｆｌｕｅ　ｉｎ　ｓｍｅｌｔｅｒ，　ａｎａｌｙｚｅｓ　ｉｔｓ　ｏｐｅｒａｔｉｏｎ　ｐｒｉｎｃｉｐｌｅ，　ｅｘｐｌｏｒｅｓ　ｔｈｅ　ｃａｕｓｅｓ　ｏｆ　ｗａｔｅｒ　ｌｅａｋａｇｅ　ｉｎ　ｔｈｅ　ｖａｐｏｒｉｚａｔｉｏｎ　ｃｏｏｌｉｎｇ　ｆｌｕｅ　ａｎｄ　ｔｈｅ　ｓｏｌｕｔｉｏｎｓ，　ａｎｄ　ｆｉｎａｌｌｙ　ａｎａｌｙｚｅｓ　ｔｈｅ　ｓｐｅｃｉｆｉｃ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｖａｐｏｒｉｚａｔｉｏｎ　ｃｏｏｌｉｎｇ．Keywords: Ｓｍｅｌｔｅｒ；　ｖａｐｏｒｉｚａｔｉｏｎ　ｃｏｏｌｉｎｇ　ｆｌｕｅ；　ｌｅａｋａｇｅ　ｒｅａｓｏｎ在冶炼转炉净化系统中，汽化冷却烟道是其非常关键的设备，也是转炉冶炼中极易产生故障的设备，汽化冷却烟道是否正常对转炉连续生产有着直接影响。

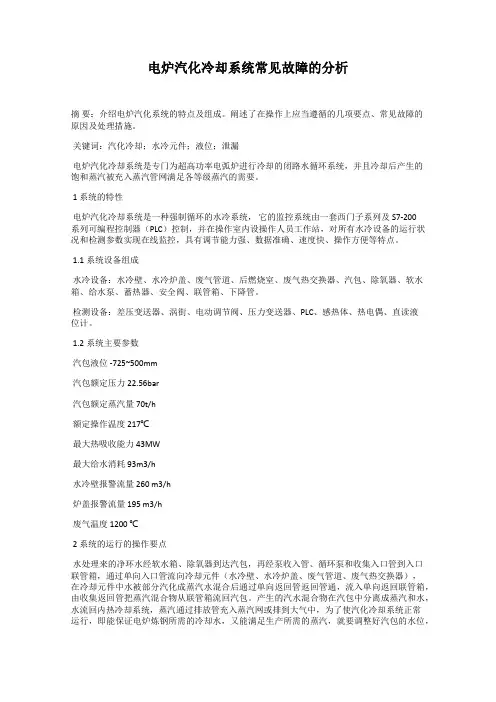

电炉汽化冷却系统常见故障的分析摘要：介绍电炉汽化系统的特点及组成。

阐述了在操作上应当遵循的几项要点、常见故障的原因及处理措施。

关键词：汽化冷却；水冷元件；液位；泄漏电炉汽化冷却系统是专门为超高功率电弧炉进行冷却的闭路水循环系统，并且冷却后产生的饱和蒸汽被充入蒸汽管网满足各等级蒸汽的需要。

1 系统的特性电炉汽化冷却系统是一种强制循环的水冷系统，它的监控系统由一套西门子系列及S7-200系列可编程控制器（PLC）控制，并在操作室内设操作人员工作站，对所有水冷设备的运行状况和检测参数实现在线监控，具有调节能力强、数据准确、速度快、操作方便等特点。

1.1系统设备组成水冷设备：水冷壁、水冷炉盖、废气管道、后燃烧室、废气热交换器、汽包、除氧器、软水箱、给水泵、蓄热器、安全阀、联管箱、下降管。

检测设备：差压变送器、涡街、电动调节阀、压力变送器、PLC、感热体、热电偶、直读液位计。

1.2系统主要参数汽包液位 -725~500mm汽包额定压力 22.56bar汽包额定蒸汽量 70t/h额定操作温度 217℃最大热吸收能力 43MW最大给水消耗 93m3/h水冷壁报警流量 260 m3/h炉盖报警流量 195 m3/h废气温度 1200 ℃2 系统的运行的操作要点水处理来的净环水经软水箱、除氧器到达汽包，再经泵收入管、循环泵和收集入口管到入口联管箱，通过单向入口管流向冷却元件（水冷壁、水冷炉盖、废气管道、废气热交换器），在冷却元件中水被部分汽化成蒸汽水混合后通过单向返回管返回管通，流入单向返回联管箱，由收集返回管把蒸汽混合物从联管箱流回汽包。

产生的汽水混合物在汽包中分离成蒸汽和水，水流回内热冷却系统，蒸汽通过排放管充入蒸汽网或排到大气中，为了使汽化冷却系统正常运行，即能保证电炉炼钢所需的冷却水，又能满足生产所需的蒸汽，就要调整好汽包的水位，保持水位的稳定，使其保持在+100mm左右，经常监视给水压力和给水流量的变化，根据运行中负荷变化情况，调节好汽包的汽温和汽压，根据生产用汽需要调整好汽包的蒸发量。

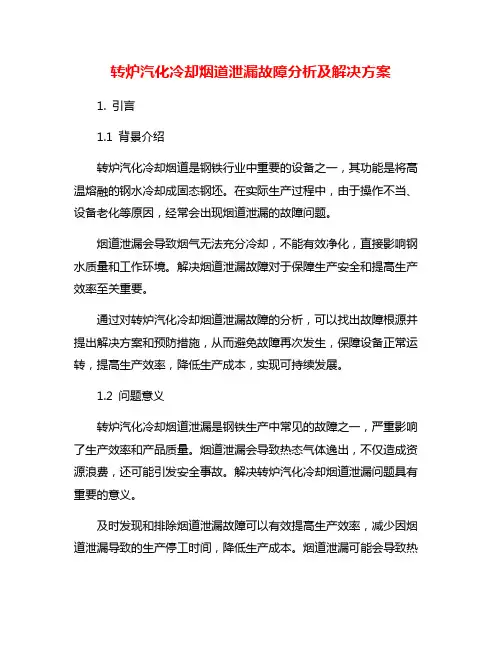

转炉汽化冷却烟道泄漏故障分析及解决方案1. 引言1.1 背景介绍转炉汽化冷却烟道是钢铁行业中重要的设备之一，其功能是将高温熔融的钢水冷却成固态钢坯。

在实际生产过程中，由于操作不当、设备老化等原因，经常会出现烟道泄漏的故障问题。

烟道泄漏会导致烟气无法充分冷却，不能有效净化，直接影响钢水质量和工作环境。

解决烟道泄漏故障对于保障生产安全和提高生产效率至关重要。

通过对转炉汽化冷却烟道泄漏故障的分析，可以找出故障根源并提出解决方案和预防措施，从而避免故障再次发生，保障设备正常运转，提高生产效率，降低生产成本，实现可持续发展。

1.2 问题意义转炉汽化冷却烟道泄漏是钢铁生产中常见的故障之一，严重影响了生产效率和产品质量。

烟道泄漏会导致热态气体逸出，不仅造成资源浪费，还可能引发安全事故。

解决转炉汽化冷却烟道泄漏问题具有重要的意义。

及时发现和排除烟道泄漏故障可以有效提高生产效率，减少因烟道泄漏导致的生产停工时间，降低生产成本。

烟道泄漏可能会导致热态气体对设备和人员造成危害，造成不可估量的损失。

及时解决烟道泄漏问题，有助于保障设备和人员的安全。

解决转炉汽化冷却烟道泄漏故障具有重要的经济和安全意义，需要引起企业高度重视。

只有加强对烟道泄漏故障的分析和解决，才能确保钢铁生产顺利进行，保障生产安全和质量。

2. 正文2.1 故障现象描述转炉汽化冷却烟道泄漏是一个常见的问题，其主要表现为炉体内外压力不稳、炉内温度下降、炉内燃烧不完全等现象。

具体表现为烟气中可能出现白烟、水蒸气等现象，烟囱排放的废气可能出现异味、颜色异常等情况。

还可能出现烟囱排放烟气温度不稳定、出现明显的冷却现象等情况。

通过对转炉汽化冷却烟道泄漏故障现象的描述可以看出，这一问题对生产安全和环境保护都会造成严重影响。

及时发现并解决转炉汽化冷却烟道泄漏问题十分重要，可以有效提高工作效率，保障生产环境的安全和稳定。

在正常的生产过程中，人们应该密切关注炉体内外的压力和温度表现，及时发现任何异常情况并及时处理，以减少转炉汽化冷却烟道泄漏的发生。

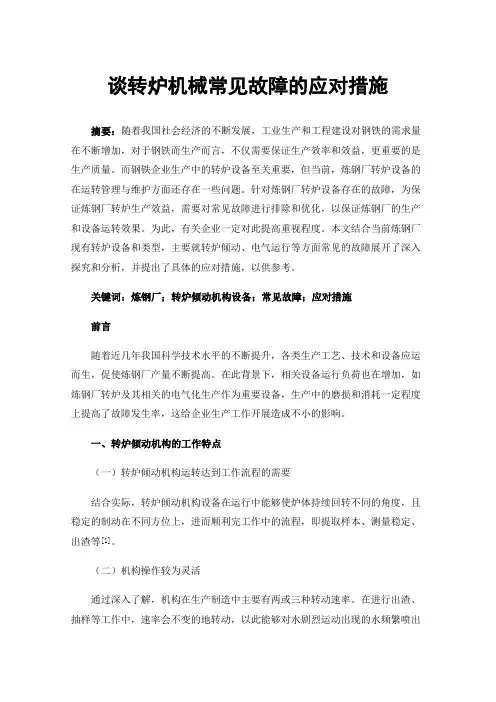

谈转炉机械常见故障的应对措施摘要：随着我国社会经济的不断发展，工业生产和工程建设对钢铁的需求量在不断增加，对于钢铁而生产而言，不仅需要保证生产效率和效益，更重要的是生产质量。

而钢铁企业生产中的转炉设备至关重要，但当前，炼钢厂转炉设备的在运转管理与维护方面还存在一些问题。

针对炼钢厂转炉设备存在的故障，为保证炼钢厂转炉生产效益，需要对常见故障进行排除和优化，以保证炼钢厂的生产和设备运转效果。

为此，有关企业一定对此提高重视程度。

本文结合当前炼钢厂现有转炉设备和类型，主要就转炉倾动、电气运行等方面常见的故障展开了深入探究和分析，并提出了具体的应对措施，以供参考。

关键词：炼钢厂；转炉倾动机构设备；常见故障；应对措施前言随着近几年我国科学技术水平的不断提升，各类生产工艺、技术和设备应运而生，促使炼钢厂产量不断提高。

在此背景下，相关设备运行负荷也在增加，如炼钢厂转炉及其相关的电气化生产作为重要设备，生产中的磨损和消耗一定程度上提高了故障发生率，这给企业生产工作开展造成不小的影响。

一、转炉倾动机构的工作特点（一）转炉倾动机构运转达到工作流程的需要结合实际，转炉倾动机构设备在运行中能够使炉体持续回转不同的角度，且稳定的制动在不同方位上，进而顺利完工作中的流程，即提取样本、测量稳定、出渣等[1]。

（二）机构操作较为灵活通过深入了解，机构在生产制造中主要有两或三种转动速率。

在进行出渣、抽样等工作中，速率会不变的地转动，以此能够对水剧烈运动出现的水频繁喷出和外漏进行有效规避。

待机构进行大角度倾转时，则会采用比较快的速率，进而节约时间。

（三）倾动机构安全可靠因生产产品多为危险性的液态流体，所以在具体运行中要避免对工作部件产生损坏。

若某一环节出现故障，可不用停止生产，而是根据系统其他部件继续进行。

二、炼钢厂转炉电气设备运转现状结合实际，部分转炉炼钢厂企业在自身生产发展中比较注重对电气设备生产价值和生产效率，而对其设备在运行中的维护管理容易忽视，这就使得电气设备故障安全经常发生，进而给炼钢厂炼钢效率的提升造成一定阻碍[2]。

石横特钢转炉汽化冷却烟道漏水原因分析及防范措施摘要:汽化冷却是采用软化水或除盐水以汽化的方式（充分利用了水汽化散热大的优点）冷却钢汽化冷却烟道设备并吸收大量的热量从而产生蒸汽的装置实现转炉负能炼钢。

汽化冷却烟道如何长寿化运行以及日常运行维护过程中，异常漏水是烟气净化系统普遍存在的难题。

关键词:汽化冷却烟道、管道疲劳横列、管道局部爆管、漏水原因。

石横特钢100t转炉汽化冷却烟道的水循环主要有两种循环方式自然循环及强制循环。

(1)中一段、中二段为自然循环，受热管内的水吸收烟气热量部分被蒸发，并在管道内形成了汽水混合物。

由于水蒸气的密度相对与水较小，在压强的作用下蒸气在烟道受热管内上升，形成的自然循坏。

《2)固定段、移动段及末端为制循环，顾名思义，强制循环要通过外力的作用才能实现，其具体工作原理就是利用高压循环水泵来提高水流的速度，增强了冷却效果。

一、汽化冷却烟道爆管造成漏水，原因多为当汽化冷却烟道内部温度超过1300C的时候，锅炉管内就会受到高温气体的烘烤，正常情况下，水循环过程会将产生在管内的汽泡通过水流带走，一旦烟道排管内部节流孔堵塞、环管内部局部堵塞，导致烟道循环冷却不畅水循坏过程受到阻碍，就会影响到汽泡的排出，汽泡也因此会附着在管壁上，逐渐变大，使管壁直接暴漏在高温气体下，发生干烧现象，最终导致管道爆裂，如案例图（1），解决措施如下：图（1）1.1烟道酸洗煮炉，确保烟道内部残留物（1）碱洗：汽包补水至+100 开通蒸汽阀门预热，蒸汽流量小于 1kg/min。

温度80℃～90℃,调节蒸汽预热阀门大小，放散阀开到 5%，循环12 小时，系统注水冲洗一遍，测水样。

（2）酸洗：汽包补水到液位60 位，开启循环泵，在系统正常后，加入工艺浓度的酸洗药剂及缓蚀剂。

补水至+100 开通蒸汽阀门预热，蒸汽流量小于1kg/min。

温度50℃～60℃,调节蒸汽预热阀门大小，放散阀开到 5%，循环清洗时间 8小时，系统注水冲洗两遍，测水样。

转炉炼钢汽化冷却系统常见问题及解决措施摘要：在提倡环保、鼓励循环经济的今天，对工业的绿色循环提出了新的要求。

传统的炼钢工业伴随着大量的污染，在今天的转炉炼钢中使用冷却烟气的方式减轻污染，而汽化冷却不仅是一种常见手段，更由于其大量优势深受好评，被广泛应用。

为了保障炼钢工程顺利进行，实现可持续发展，有必要提高对冷却系统故障问题的重视程度，找出解决方法，采用高效的解决措施。

关键词：转炉炼钢；汽化冷却系统；常见问题；解决措施引言汽化冷却是一种常见高效的冷却方式，其原理是利用水汽化吸热的特点实现对目标的热量转移，达到冷却的效果。

汽化冷却系统是转炉炼钢的重要组成部分，缺少冷却系统或者冷却系统失灵、无法正常运作的系统，其危害是不可估量的，既危害环境又降低产品纯度，减损效益。

本文通过对转炉炼钢原理的研究分析现存缺陷，探讨问题起源，提出解决方案。

一、常见问题根据相关研究和现有文献资料以及工厂的故障报告，最常见的问题之一是设备内部遭到腐蚀。

而产生腐蚀的原因是多方面的，主要原因可以概括为相关生产原料。

在冷却系统特定的温度、湿度等环境下恰好会发生一系列化学反应，并且持续时间长，产生的物质具有腐蚀性，久而久之就对工程设备，尤其是冷却设备的内部产生了不可逆转的腐蚀。

遭到腐蚀的设备内壁会越来越薄，首先可能使其达不到生产标准，其次会降低工程效率，降低产品纯度。

更严重的问题是遭到腐蚀后的设备安全性骤减，如果腐蚀过于严重、发生破裂，造成泄漏，其带来的危害是不可估量的，应该给予重视（如图一）。

图 1 转炉炼钢现场图另一项常见问题同样出现在设备内部，原理和前一种虽有不同，但有相似之处。

这种问题是在设备内部出现积累的水垢。

水垢的形成原因和日常生活中出现水垢的原因相同。

冷却水使用的是普通的软水，其中含有较多的杂质，而这些化学物质在加热过程中发生一定的化学反应，就像日常生活中烧水的水壶一样，在设备中形成水垢。

随着水垢的积累，导致设备内壁积累杂质、导热变差，逐渐偏离工程标准，可能使温度达不到要求，造成生产成果质量下降、生产效率降低[1]。

转炉汽化冷却烟道泄漏故障分析及解决方案【摘要】本文针对转炉汽化冷却烟道泄漏故障进行了分析与解决方案探讨。

在引言部分中介绍了背景和问题意义，说明了该故障对生产运行的影响。

接着在正文部分具体描述了故障现象及可能原因，包括设备老化、操作不当等引发的泄漏问题。

针对这些原因，提出了两种解决方案：一是及时更换受损部件，二是加强设备维护和操作培训。

为了预防类似故障的再次发生，建议加强日常检查与维护工作，定期进行设备保养。

最后在结论部分对分析结果进行总结，并展望未来可能的研究方向。

通过本文的探讨，可以有效解决转炉汽化冷却烟道泄漏故障，提高生产效率和设备稳定性。

【关键词】转炉, 汽化, 冷却, 烟道, 泄漏, 故障分析, 解决方案, 预防措施,结论, 展望未来1. 引言1.1 背景介绍转炉汽化冷却系统是钢铁生产过程中关键的设备之一，其主要作用是通过冷却烟道对炼铁过程中产生的高温烟气进行降温处理，保证炼铁过程的正常进行。

在使用过程中，转炉汽化冷却烟道泄漏故障时有发生，给生产安全和环境保护带来了一定的隐患。

背景介绍部分主要针对转炉汽化冷却烟道泄漏故障的背景进行介绍。

转炉汽化冷却烟道是转炉系统中一个关键的部件，直接影响着生产效率和产品质量。

烟道泄漏故障不仅会导致生产中断和能源浪费，还可能对周围环境造成污染。

对于烟道泄漏故障的分析和解决具有重要的意义，能够提高生产效率和保护环境。

在本文中，我们将针对转炉汽化冷却烟道泄漏故障进行详细的分析和解决方案探讨，以期为相关企业提供一定的参考和帮助，提高生产安全和环境保护水平。

1.2 问题意义转炉汽化冷却烟道泄漏是钢铁生产过程中常见的故障现象，一旦发生会造成严重的后果。

烟道泄漏不仅会影响炉况稳定，影响钢水质量，还可能导致生产过程中的安全隐患。

对于转炉汽化冷却烟道泄漏故障的分析和解决具有重要的实用意义。

通过对这一问题的深入研究和解决，可以提高生产效率，降低生产成本，保障生产线的安全稳定运行。

谈转炉机械常见故障的应对措施1、引语转炉的炉体可转动，是主要用于吹炼钢或吹炼锍的冶金炉。

转炉炼钢是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。

影响转炉使用寿命的外因很多，正确的操作、日常点检与维修以及适时调整十分重要。

为提高炼钢厂转炉生产效率，降低设备故障率，减少生产成本，我们必须加强对机械设备的维护保养、定期检修、及时监控以及适时更新。

2、主要设备故障及应对措施2.1转炉本体设备炉壳疲劳裂纹：随着耐火砖的逐渐消耗，不断脱落，往往会产生异常的温度和负荷，极易导致壳体产生热疲劳裂纹，应及时修补耐火砖和裂纹。

炉壳蠕变变形：为提高转炉炉衬使用寿命，高导热率镁碳砖得到广泛使用，它会引起炉壳温度升高，使蠕变变形加剧，导致炉壳直径变大，炉壳与托圈之间间隙减小，严重时会发生托圈与炉壳顶死现象，成为设备重大事故的隐患，严重危及正常生产。

应研究其状态及分布规律，为有效地控制该现象、延长炉壳使用寿命提供依据。

本体设备：防火门气缸漏气、软管破损时，可更换气缸密封或整体更换；炉体大齿圈螺栓松动，应重新紧固螺栓或更换；抱闸失灵或太紧，应重新调整或更换抱闸片；润滑装置无压力或油管漏油，应检查其是否有油脂，若有，则应进行清洗或更换油管；要避免可动烟罩钢丝绳脱槽，应防止可动烟罩脱轨。

2.2炉体支撑装置一旦出现断油、轴承损坏现象，会导致滚筒旋转不良，应及时更换轴承，再调整、加油；轮箍、滚筒产生异常声音和磨损的主因是滚筒调整不良，故调整好滚筒很重要；已破损油封，应及时更换。

2.3炉体驱动装置通常调整不到位或断油易引起小齿轮轮缘和齿轮磨损，应再调整、加油；减速机产生异常声音和振动通常是安装螺栓松动了，必须再调整、紧固；断油会导致联轴器磨损，应定期加油、调整、更换；安全熔塞处漏油应按规定转矩拧紧，更换安全熔塞和铜垫密封；机械密封处漏油，应及时更换机械密封，拧紧螺母。

2018年2月内蒙古科技与经济February2018第 4 期总第398 期In n e r M o n g o lia S c ie n c e T e ch n o lo g y&E c o n o m y No. 4 T otal No. 398残锬銬炉嬸命1汽化冷却系统常見？斛玦措施王朝辉(河钢邯钢邯宝炼钢厂，河北邯郸056000)摘要：本文主要对转炉炼钢汽化冷却系统在运行中的常见问题进行了分析，并提出了相应的解决措施。

关键词：转炉炼钢；汽化冷却系统；常见问题；解决措施中图分类号：T F711 文献标识码：八 文章编号：1007—6921 (2018) 04—0091—01转炉汽化冷却系统是转炉炼钢工艺中的重要组成部分，该系统在转炉生产中起到了降低转炉烟汽温度，清除烟汽中的粉尘颗粒以及吸收蒸汽热能等多重作用，是确保转炉炼钢生产清洁环保、节能降耗，实现高产稳产的重要设备。

1 转炉汽化冷却系统运行中的常见问题分析1.1 系统设备的腐蚀设备的腐蚀是汽化冷却系统最常见的故障问题，造成设备腐蚀的原因主要是由于温度变化，以及水、氧、二氧化碳的共同作用。

供给热力式除氧器的低温软水中溶解有一定量的氮、氢、氧及二氧化碳气体，其中氧与二氧化碳的存在会产生弱酸，使得冷却系统的泵组、锅炉、管网等在长期作用下容易发生严重的氧化腐蚀，尤其是在低于40C的低温高氧水中，设备内部腐蚀情况更为突出。

生产实践表明，没有除氧的软水对设备的腐蚀作用是经过充分除氧的数倍。

若系统设备长期受到严重腐蚀，轻则可影响设备的使用寿命，严重的还会引起爆管漏水事故，造成生产中断。

1.2 设备内部结垢却系统内主为 使的软水中含有较多杂质物造成的。

软水在送入除氧器之前都会用纯碱和石灰进行软化处理，以去除水的永久硬度和暂时硬度，在软化处理后，将软水送入汽化冷却系统前，如果再用磷酸三钠进一步消除硬度的话，则可使系统内部的结垢量减少很多。

汽化冷却系统内部结垢的最直接影响就是导致系统传热效率降低，并且随着结垢厚度的增加，使内外传热不畅，继而在高温烟汽下造成烟道管束外表面的烧损。

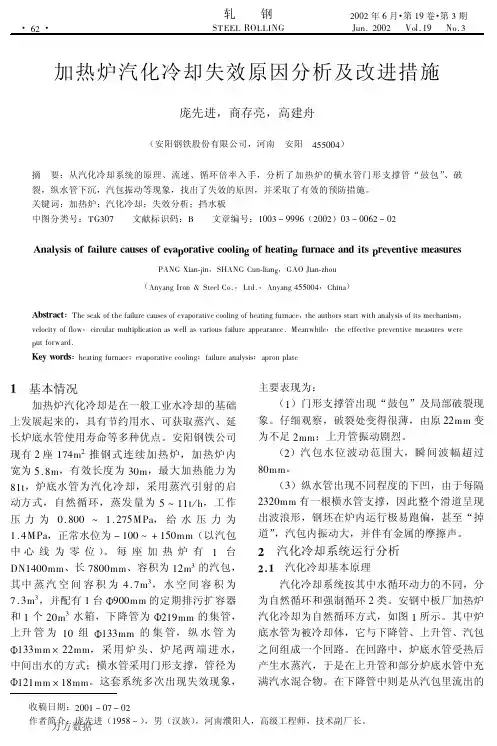

浅谈加热炉汽化冷却系统相关知识与改进卢啸风发布时间：2022-01-17T02:30:46.567Z 来源：《基层建设》2021年第29期作者：卢啸风[导读] 加热炉是轧钢生产条线的源头工序，只有确保加热炉工序的正常运行才能保证生产线的钢坯供给，加热炉系统中最重要的是步进梁的冷却系统，一旦该系统无法正常的运行，会造成步进梁在高温环境温度急剧上升江阴兴澄特种钢铁有限公司江苏江阴 214400摘要：加热炉是轧钢生产条线的源头工序，只有确保加热炉工序的正常运行才能保证生产线的钢坯供给，加热炉系统中最重要的是步进梁的冷却系统，一旦该系统无法正常的运行，会造成步进梁在高温环境温度急剧上升，造成严重的设备故障。

本文主要讲述加热炉步进梁汽化冷却系统相关的知识，同时也分享了本人作为热能工程师在维护过程中的一些创新与改进，请同行多多交流与指导。

关键词：加热炉、步进梁、汽化冷却系统1汽化冷却系统知识加热炉汽化冷却系统是一个贯穿着加热炉系统的大回路，通过循环泵输出作为动力，冷却水进入到加热炉的冷却水联箱，通过旋转接头组进入到加热炉活动梁的活动进水联箱。

进水联箱与回水联箱之间形成的回路通过并联方式进行连接工作。

冷却水通过回水联箱进入到回水箱，通过回水总管返回到汽包。

由于在高温环境下，冷却水部分发生了汽化，所以此冷却系统称为汽化冷却系统。

汽化冷却系统中还有很多小细节需要处理，比如汽化冷却系统对水质要求较高，需要除去水中的钙离子与镁离子，学习过化学的都知道，这些正价离子很容易与酸性负离子产生微溶于水或者难溶于水的物质，这些物质会使得管路堵塞，使得设备得不到充足的冷却造成事故发生，所以汽化冷却水需要使用软水。

其次汽化冷却水中富含氧后，会加速对水梁的腐蚀，所以需要对冷却水进行除氧。

从整个冷却水回路可以看出，所有的动力源在于循环泵，所以循环泵是确保汽化冷却系统正常运行的重点，特别是当水泵发生故障时，不及时进行备用泵的启动，很容易造成冷却中断造成水梁温度的急剧升高，为了防止万一，循环泵一般都是使用四台，正常使用过程中只需要一台泵开启，另外一台是当循环泵发生故障后进行使用，另外两套没有使用电动机作为动力源，使用了柴油机作为电网发生故障时的应急使用。

工业技术科技创新导报 Science and Technology Innovation Herald65DOI：10.16660/ki.1674-098X.2019.31.065转炉汽化冷却烟道泄漏故障分析及解决方案赵敬博(唐钢唐银钢铁有限公司 河北唐山 063000)摘 要：本文主要分析了转炉汽化烟道泄漏原因，并逐条给出了几点解决的方案，经多次试验表明，效果良好，能在一定程度上减少转炉汽化烟道泄漏的情况，提高汽化烟道使用寿命。

关键词：转炉汽化烟道 裂纹 汽包 除氧器 结垢 软水中图分类号：TF713.2 文献标识码：A 文章编号：1674-098X(2019)11(a)-0065-02转炉汽化冷却烟道是转炉炼钢的主要配套设备之一，该设备在工作时要最大限度地收集高温烟气，承受最高的炉气温度和剧烈频繁的温度变化。

同时它与转炉的生产过程直接相连。

作为转炉炼钢工艺的一部分直接参与炼钢生产，转炉汽化冷却烟道由活动烟罩，炉口固定段，移动段，中一段，中二段，中三段，末段组成。

在转炉汽化烟道中，活动烟罩采用的循环方式为低压强制循环方式，炉口段以及移动段等采用的循环方式为高压强制循环方式，汽包补水使用水泵设备进行补水，其他段为自循环。

唐银钢铁炼钢厂的烟道系统使用周期非常短，固定段和移动段使用半年就会出现漏点，绝大多数漏点为横向裂纹，而且分布不均匀。

存在的故障不仅直接影响了炼钢的生产，而且造成浪费，使用成本提高，同时给生产带来了安全隐患。

有效解决汽化烟道泄漏问题，为转炉安全持续稳定生产有很重要的意义。

1 故障分析及解决办法从故障现象看，横向裂纹主要是由于汽化冷却效果不好造成的。

汽化冷却效果不好使烟道长期处于冷热交替的变化环境中，从而使烟道产生过度疲劳的现象，最终出现横向裂纹。

造成烟道汽化冷却效果不好具体有以下几条原因。

1.1 汽包水位控制过高当转炉下枪吹炼时热负荷增大，烟道水冷壁温度快速上升，产生大量蒸汽,原来的水空间被蒸汽占有，而这部分水进入汽包，造成汽包水位快速上升。
