单片微机原理与接口技术(C51)复习

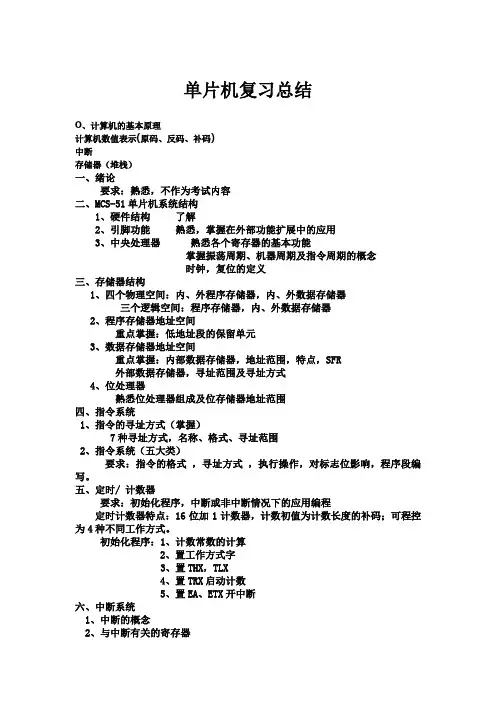

单片机复习总结O、计算机的基本原理计算机数值表示(原码、反码、补码)中断存储器（堆栈）一、绪论要求：熟悉，不作为考试内容二、MCS-51单片机系统结构1、硬件结构了解2、引脚功能熟悉，掌握在外部功能扩展中的应用3、中央处理器熟悉各个寄存器的基本功能掌握振荡周期、机器周期及指令周期的概念时钟，复位的定义三、存储器结构1、四个物理空间：内、外程序存储器，内、外数据存储器三个逻辑空间：程序存储器，内、外数据存储器2、程序存储器地址空间重点掌握：低地址段的保留单元3、数据存储器地址空间重点掌握：内部数据存储器，地址范围，特点，SFR外部数据存储器，寻址范围及寻址方式4、位处理器熟悉位处理器组成及位存储器地址范围四、指令系统1、指令的寻址方式（掌握）7种寻址方式，名称、格式、寻址范围2、指令系统（五大类）要求：指令的格式，寻址方式，执行操作，对标志位影响，程序段编写。

五、定时/ 计数器要求：初始化程序，中断或非中断情况下的应用编程定时计数器特点：16位加1计数器，计数初值为计数长度的补码；可程控为4种不同工作方式。

初始化程序：1、计数常数的计算2、置工作方式字3、置THX，TLX4、置TRX启动计数5、置EA、ETX开中断六、中断系统1、中断的概念2、与中断有关的寄存器3、中断源：外部及内部中断源，中断触发方式，如何设置4、MCS-51中断优先级的处理原则，同级中断申请的查询次序。

5、中断处理过程（了解），各个中断源对应中断矢量（掌握），中断响应条件（掌握）。

6、中断程序编写的步骤七、串行通讯口1、串行通讯概述（熟悉，了解）重点：异步串行通讯的帧格式2、MCS-51的串行通讯口SCON串行控制寄存器，PCON（SMOD位作用）串行通讯工作方式（熟悉了解），掌握不同工作方式的特点及帧格式，如何启动发送及接收。

串行通讯波特率，常用波特率的获得（掌握）。

串行通讯编程，初始化程序、简单应用程序八、功能扩展1、A/D、D/A转换的原理，逐次比较式AD转换的原理给出接口芯片，画接口电路图；根据接口电路图，写转换程序2、键盘（行扫描法、反转扫描法）以及LED显示（静态显示、动态显示）的工作原理习题示例：请将（1）～（5）的词汇和A~J的说明联系起来（1） CPU ——（）（2） PC ——（）（3） SP ——（）（4）指令——（）（5）堆栈——（）（A）总线接口单元，负责与存储器、I/O接口传送信息（B）存放下一条要执行的指令的地址（C）保存各个逻辑段的起始地址的寄存器（D）保存当前栈顶即堆栈指针的寄存器（E）微型计算机的核心，包括运算器、控制器和寄存器3个主要部分（F）以后进先出方式工作的存储空间（G）告诉CPU要执行什么操作，在程序运行时执行（H）执行单元，功能是执行指令（6）断电后存储的资料会丢失的存储器是( )A.RAMB.ROMC.CD-ROMD.（7）若内存容量为64KB，则访问内存所需地址线( )A.16B.20C.18D.19（8） .不需要访问内存的寻址方式是( )A.立即寻址B.直接寻址C.间接寻址D.变址寻址读程序ORG 2000HMOV SP, #50HMOV A, #50HLCALL 2500HADD A, #10HMOV B, AL1: SJMP L1ORG 2500HMOV DPTR, #200AHPUSH DPLPUSH DPHRET上述程序执行后，SP= _________ A= _________ B=_________ORG 0000hMOV DPTR,#2100HMOVX A,@DPTRANL A,#0FHSWAP AMOV B,AINC DPTRMOVX A,@DPTRANL A,#0FHORL A,BINC DPTRMOVX @DPTR,ALOOP: SJMP LOOPEND已知2100H，2101H单元中的数均为0FH,则程序执行后2102H中的数为______________A=_________ B=_________MOV DPTR,#2314H ……__________MOV R0,DPH …………__________MOV 14H,#22H ………__________MOV R1,DPL …………__________MOV 23H,#56H ………__________MOV A,@R0 ………… __________XCH A,DPH ………… __________执行以上指令后A=_______ DPTR= _______请写出下图中Y6,Y7引脚所对应的地址汇编语言程序编写：双字节与单字节无符号数相乘，设被乘数存于41H,40H单元中，乘数存于R4单元中，乘积存于52H、51H、50H单元中（前者为高字节，后者为低字节）。

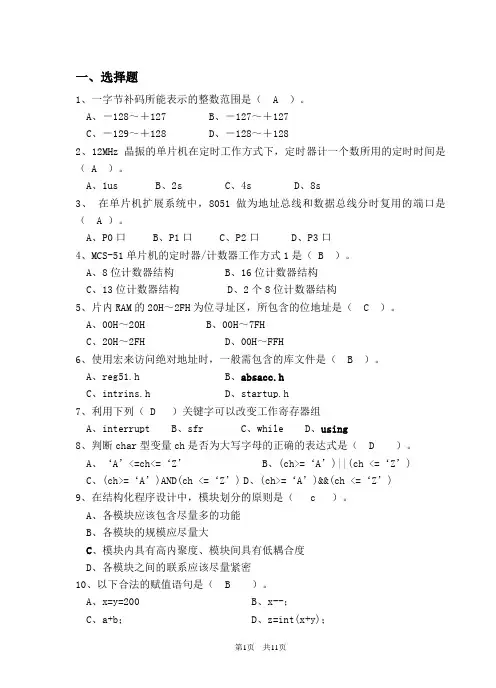

一、选择题1、一字节补码所能表示的整数范围是（ A ）。

A、－128～＋127B、－127～＋127C、－129～＋128D、－128～＋1282、12MHz晶振的单片机在定时工作方式下，定时器计一个数所用的定时时间是（ A ）。

A、1usB、2sC、4sD、8s3、在单片机扩展系统中，8051做为地址总线和数据总线分时复用的端口是（ A ）。

A、P0口B、P1口C、P2口D、P3口4、MCS-51单片机的定时器/计数器工作方式1是（ B ）。

A、8位计数器结构B、16位计数器结构C、13位计数器结构D、2个8位计数器结构5、片内RAM的20H～2FH为位寻址区，所包含的位地址是（ C ）。

A、00H～20HB、00H～7FHC、20H～2FHD、00H～FFH6、使用宏来访问绝对地址时，一般需包含的库文件是（ B ）。

A、reg51.hB、absacc.hC、intrins.hD、startup.h7、利用下列（ D ）关键字可以改变工作寄存器组A、interruptB、sfrC、whileD、using8、判断char型变量ch是否为大写字母的正确的表达式是（ D ）。

A、‘A’<=ch<=‘Z’B、(ch>=‘A’)||(ch <=‘Z’)C、(ch>=‘A’)AND(ch <=‘Z’)D、(ch>=‘A’)&&(ch <=‘Z’)9、在结构化程序设计中，模块划分的原则是（ c ）。

A、各模块应该包含尽量多的功能B、各模块的规模应尽量大C、模块内具有高内聚度、模块间具有低耦合度D、各模块之间的联系应该尽量紧密10、以下合法的赋值语句是（ B ）。

A、x=y=200B、x--；C、a+b；D、z=int(x+y)；11、C51语言中，下列运算符属于三目运算符的是（ A ）。

A、 ? :B、+=C、++D、||12、在C语言程序中，以下说法正确的是（ D ）。

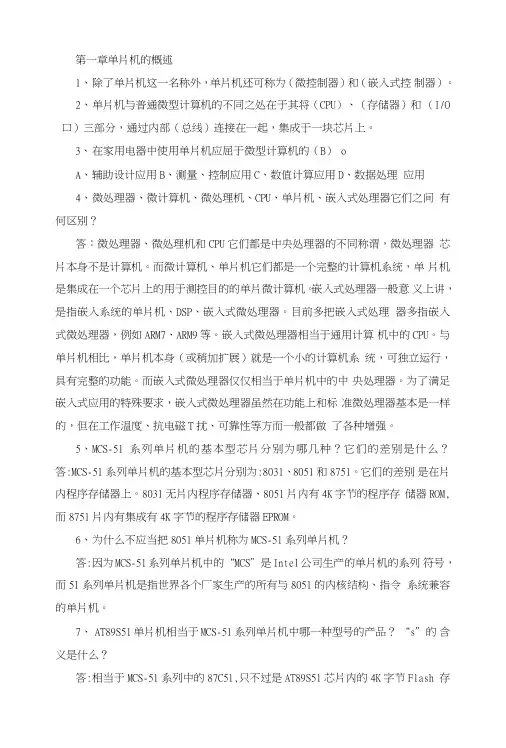

第一章单片机的概述1、除了单片机这一名称外，单片机还可称为（微控制器）和（嵌入式控制器）。

2、单片机与普通微型计算机的不同之处在于其将（CPU）、（存储器）和（I/O 口）三部分，通过内部（总线）连接在一起，集成于一块芯片上。

3、在家用电器中使用单片机应屈于微型计算机的（B） oA、辅助设计应用B、测量、控制应用C、数值计算应用D、数据处理应用4、微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。

目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。

嵌入式微处理器相当于通用计算机中的CPU。

与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。

而嵌入式微处理器仅仅相当于单片机中的中央处理器。

为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁T扰、可靠性等方而一般都做了各种增强。

5、M CS-51系列单片机的基本型芯片分别为哪几种？它们的差别是什么？答:MCS-51系列单片机的基本型芯片分别为:8031、8051和8751。

它们的差别是在片内程序存储器上。

8031无片内程序存储器、8051片内有4K字节的程序存储器ROM,而8751片内有集成有4K字节的程序存储器EPROM。

6、为什么不应当把8051单片机称为MCS-51系列单片机？答:因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。

7、AT89S51单片机相当于MCS-51系列单片机中哪一种型号的产品？“s”的含义是什么？答:相当于MCS-51系列中的87C51,只不过是AT89S51芯片内的4K字节Flash 存储器取代了87C51片内的4K字节的EPROMo “s”表示含有串行下载的Flash 存储器。

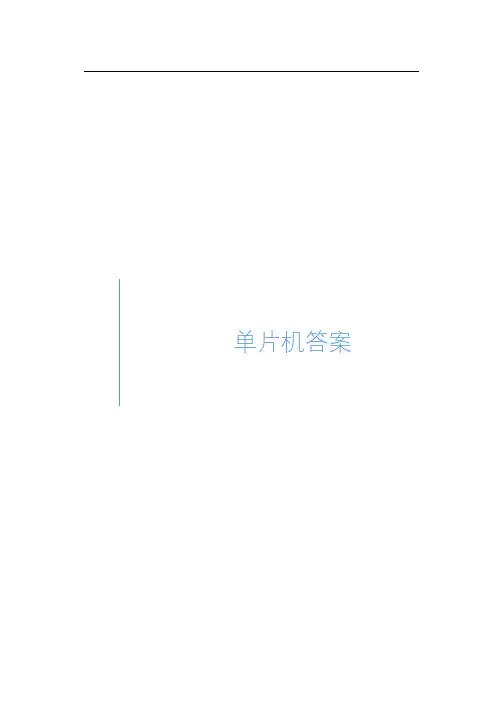

单片机答案第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为 MHz。

答：24MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。

答：成本，可靠性。

二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、11个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。

对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对第2章思考题及习题2参考答案一、填空1. 在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为。

答：2µs2. AT89S51单片机的机器周期等于个时钟振荡周期。

1、微处理器（CPU）由运算器、控制器、寄存器组三部分组成。

2、运算器由算术逻辑单元ALU、通用或专用寄存器组及内部总线三部分组成。

3、控制器的功能有指令控制、时序控制、操作控制，控制器内部由程序计数器PC、指令寄存器IR、指令译码器ID、时序控制部件以及微操作控制部件（核心）组成。

4、8088与存储器和I/O接口进行数据传输的外部数据总线宽度为8位，而8086的数据总线空度为16位。

除此之外，两者几乎没有任何差别。

5、在程序执行过程中，CPU总是有规律的执行以下步骤：a从存储器中取出下一条指令b指令译码c如果指令需要，从存储器中读取操作数d执行指令e如果需要，将结果写入存储器。

6、8088/8086将上述步骤分配给了两个独立的部件：执行单元EU、总线接口单元BIU。

EU作用：负责分析指令（指令译码）和执行指令、暂存中间运算结果并保留结果的特征，它由算数逻辑单元（运算器）ALU、通用寄存器、标志寄存器、EU控制电路组成。

BIU作用：负责取指令、取操作、写结果，它由段寄存器、指令指针寄存器、指令队列、地址加法器、总线控制逻辑组成。

7、8088/8086CPU的内部结构都是16位的，即内部寄存器只能存放16位二进制码，内部总线也只能传送16位二进制码。

8、为了尽可能地提高系统管理（寻址）内存的能力，8088/8086采用了分段管理的方法，将内存地址空间分为了多个逻辑段，每个逻辑段最大为64K个单元，段内每个单元的地址长度为16位。

9、8088/8086系统中，内存每个单元的地址都有两部分组成，即段地址和段内偏移地址。

10、8088/8086CPU都是具有40条引出线的集成电路芯片，采用双列直插式封装，当MN/MX=1时，8088/8086工作在最小模式，当MN/MX=0时，8088/8086工作在最大模式。

11、8088/8086 CPU内部共有14个16位寄存器。

按其功能可分为三大类，即通用寄存器（8个）、段寄存器（4个）、控制寄存器（2个）。

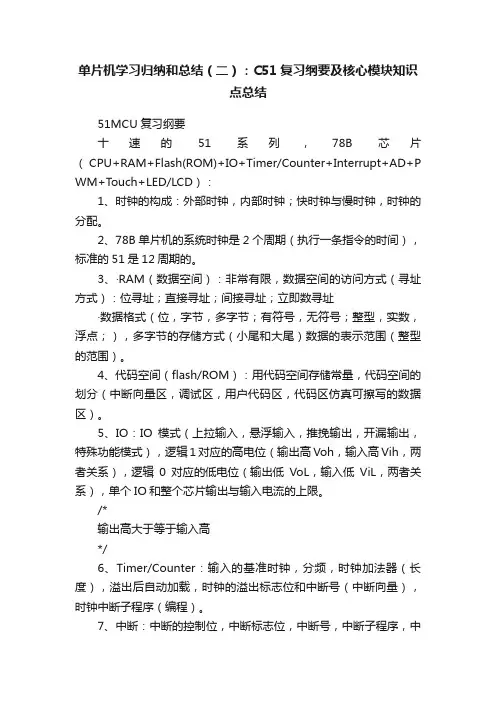

单片机学习归纳和总结（二）：C51复习纲要及核心模块知识点总结51MCU复习纲要十速的51系列，78B芯片（CPU+RAM+Flash(ROM)+IO+Timer/Counter+Interrupt+AD+P WM+Touch+LED/LCD）：1、时钟的构成：外部时钟，内部时钟；快时钟与慢时钟，时钟的分配。

2、78B单片机的系统时钟是2个周期（执行一条指令的时间），标准的51是12周期的。

3、·RAM（数据空间）：非常有限，数据空间的访问方式（寻址方式）：位寻址；直接寻址；间接寻址；立即数寻址·数据格式（位，字节，多字节；有符号，无符号；整型，实数，浮点；），多字节的存储方式（小尾和大尾）数据的表示范围（整型的范围）。

4、代码空间（flash/ROM）：用代码空间存储常量，代码空间的划分（中断向量区，调试区，用户代码区，代码区仿真可擦写的数据区）。

5、IO：IO模式（上拉输入，悬浮输入，推挽输出，开漏输出，特殊功能模式），逻辑1对应的高电位（输出高Voh，输入高Vih，两者关系），逻辑0对应的低电位（输出低VoL，输入低ViL，两者关系），单个IO和整个芯片输出与输入电流的上限。

/*输出高大于等于输入高*/6、Timer/Counter：输入的基准时钟，分频，时钟加法器（长度），溢出后自动加载，时钟的溢出标志位和中断号（中断向量），时钟中断子程序（编程）。

7、中断：中断的控制位，中断标志位，中断号，中断子程序，中断子程序与主程序的协作关系（volatile）。

8、AD：AD的字长（12位的），转换时间，通道数量，内置校准电压通道，外部硬件滤波，内部数字滤波。

9、PWM：脉冲宽度调制技术，调光，调速，声音的生成。

10、Touch：电容触摸的基本原理，触摸基值的获取，复杂环境的触摸基值的获取（电源波动，电磁干扰，环境温度，工作环境等），触摸的手势（按下，抬起，单击，双击，多点，滑动）。

《微机原理及接口技术》复习总结综合版——简答题第一篇：《微机原理及接口技术》复习总结综合版——简答题综合版—简答题欢迎使用KNKJ2012DXZY系统《微机原理及接口技术》学科复习综合版—简答题1、微型计算机由那些基本功能部件组成？微处理器、主存储器、系统总线、辅助存储器、输入/输出（I/O）接口和输入/输出设备2、什么是（计算机）总线？在计算机中，连接CPU与各个功能部件之间的一组公共线路，称为总线3、微型计算机系统的基本组成？微型计算机，系统软件，应用软件，输入输出设备4、简述冯.诺依曼型计算机基本组成。

冯.诺依曼型计算机是由运算器，控制器，存储器，输入设备和输出设备组成的。

其中，运算器是对信息进行加工和运算的部件；控制器是整个计算机的控制中心，所以数值计算和信息的输入，输出都有是在控制器的统一指挥下进行的；存储器是用来存放数据和程序的部件，它由许多存储单元组成，每一个存储单元可以存放一个字节；输入设备是把人们编写好的程序和数据送入到计算机内部；输出设备是把运算结果告知用户。

5、什么是机器数？什么是机器数的真值？数在机器内的表示形式为机器数。

而机器数对应的数值称为机器数的真值。

6、8086与8088这两个微处理器在结构上有何相同点，有何主要区别？相同点：（1）内部均由EU、BIU两大部分组成，结构基本相同。

（2）用户编程使用的寄存器等功能部件均为16位。

（3）内部数据通路为16位。

区别 :（1）对外数据总线8086：16位，8088：8位。

（2）指令队列8086：6级，8088：4级。

7、8086CPU内部由哪两部分组成？各完成什么工作？在8086内部由BIU和EU两大部分组成，BIU主要负责和总线打交道，用于CPU与存储器和I/O接口之间进行数据交换；EU主要是将从指令队列中取得的指令加以执行。

8、简述8086内部分为EU和BIU两大功能的意义。

这两部分分开可以在执行指令的同时，从存储器中将将要执行的指令取到指令队列，使两部分并行工作，提高CPU的速度。

《微机原理与接口技术》总复习资料第1章概论1、知识点：微机基本工作原理、微处理器系统、微处理器的产生和发展、微计算机的分类、微计算机系统的组成（P8 图1-18）、三总线、数的表示法（原码、反码、补码）、ASII码、BCD码（压缩与非压缩）、堆栈、接口。

2、本章重点：数的机内表示、进制位转换、ASCII码、BCD码。

第2章1.知识点：微处理器的主要性能指标、CPU、存储器、内存、外存、字节、字、双字、Cache、地址、总线周期、时钟周期、存储器分段、逻辑地址、物理地址、CPU的构成（EU与BIU）、CPU内部结构图（P29 图2-4）、8086/8088的14个寄存器、FLAG、8086/8088引脚图（P23 图2-8）、I/O端口组织（P30）2.本章重点：FLAG、8086寄存器组、I/O端口、逻辑地址与物理地址。

第3章8086指令系统（本章为重点）指令格式、指令系统（必须弄清功能与格式、会设计用DEBUG检验指令功能的上机例）1．寻址方式：立即寻址、寄存器寻址、存储器寻址（带[ ]的操作数，直接寻址、寄存器间接寻址、寄存器相对寻址、基址变址寻址）、端口寻址（直接与间接）。

2．数据传送指令：MOV、PUSH、POP、XCHG、XLAT、LEA、LDS、LES、LAHF、SAHF、PUSHF、POPF。

3．算术运算指令：ADD、ADC、INC、SUB、SBB、DEC、MUL、IMUL、DIV、IDIV、CBW、CWD、AAA、DAA、AAS、DAS、AAD、AAM。

必须弄清这些指令的格式和功能。

4、逻辑运算及转移类指令：AND、OR、NOT、XOR、TEST、SHL、SHR、SAL、ROL、ROR、RCL、RCR。

转移类指令格式：JXXX 目标处（注意单词的含义：Above Below Zero Equal Great Less Not）,例：JLNE AA1 该指令的含义表示：不小于或等于转AA1（或者:大于转AA1）。

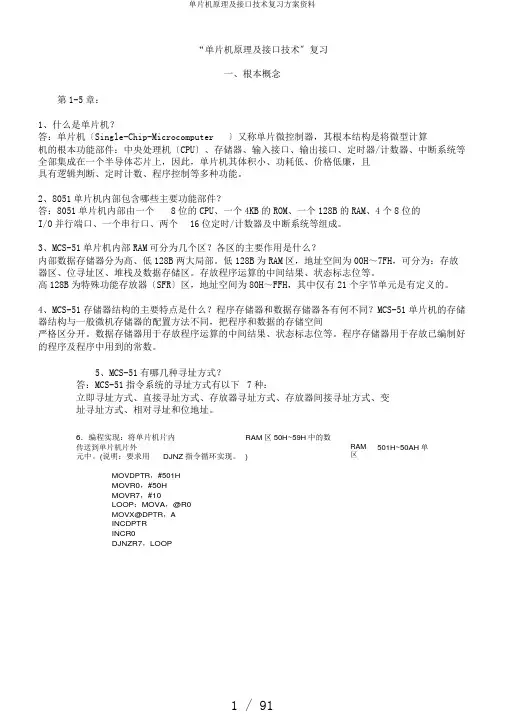

“单片机原理及接口技术〞复习一、根本概念第1-5章：1、什么是单片机？答：单片机〔Single-Chip-Microcomputer 〕又称单片微控制器，其根本结构是将微型计算机的根本功能部件：中央处理机〔CPU〕、存储器、输入接口、输出接口、定时器/计数器、中断系统等全部集成在一个半导体芯片上，因此，单片机其体积小、功耗低、价格低廉，且具有逻辑判断、定时计数、程序控制等多种功能。

2、8051单片机内部包含哪些主要功能部件？答：8051单片机内部由一个8位的CPU、一个4KB的ROM、一个128B的RAM、4个8位的I/O并行端口、一个串行口、两个16位定时/计数器及中断系统等组成。

3、MCS-51单片机内部RAM可分为几个区？各区的主要作用是什么？内部数据存储器分为高、低128B两大局部。

低128B为RAM区，地址空间为00H～7FH，可分为：存放器区、位寻址区、堆栈及数据存储区。

存放程序运算的中间结果、状态标志位等。

高128B为特殊功能存放器〔SFR〕区，地址空间为80H～FFH，其中仅有21个字节单元是有定义的。

4、MCS-51存储器结构的主要特点是什么？程序存储器和数据存储器各有何不同？MCS-51单片机的存储器结构与一般微机存储器的配置方法不同，把程序和数据的存储空间严格区分开。

数据存储器用于存放程序运算的中间结果、状态标志位等。

程序存储器用于存放已编制好的程序及程序中用到的常数。

5、MCS-51有哪几种寻址方式？答：MCS-51指令系统的寻址方式有以下7种：立即寻址方式、直接寻址方式、存放器寻址方式、存放器间接寻址方式、变址寻址方式、相对寻址和位地址。

6．编程实现：将单片机片内RAM区50H~59H中的数传送到单片机片外元中。

(说明：要求用DJNZ指令循环实现。

)RAM区501H~50AH单MOVDPTR，#501H MOVR0，#50H MOVR7，#10 LOOP：MOVA，@R0 MOVX@DPTR，A INCDPTRINCR0DJNZR7，LOOPEND7．简述LED数码管静态显示和动态显示的各自特点。

微机原理与接⼝技术复习总结《微机原理与接⼝技术》期末复习要点（选择、填空、判断、简答、分析、设计）第⼀章微型计算机的基础知识1、⼆进制数、⼗进制数，⼗六进制数转化P16第⼆章微处理器与系统结构1、8086CPU的两个独⽴的功能部件、各部件的组成与功能P22~24（⾄少5题）①名称：总线接⼝部件（BIU）和执⾏部件（EU）②BIU和EU的独⽴⼯作→→体现了⼀种指令流⽔技术③BIU组成：20位地址加法器；4个段寄存器和1个指令指针寄存器；指令队列缓冲器；输⼊/输出控制电路。

（记图）EU组成：ALU（算术逻辑单元）；8个通⽤寄存器；标志寄存器FR；执⾏部件控制电路；（记图）④BIU功能：取指令、读/写存储器、读/写I/O接⼝（其实就是访问存储器和接⼝电路）EU功能：执⾏指令2、CPU内部寄存器：SP、IP P25、P26CPU中共有14个寄存器。

典型的有SP/IP，不能直接修改，完成操作后值⾃动加减（隐含的）。

SP：堆栈指针寄存器（向下⽣成，栈底地址最⼤）压栈push SP-2（占两个单元）IP：指令指针寄存器（只加）IP+指令长度例如：32位，取⼀条指令+43、CPU的地址线数量与最⼤寻址空间P274、标志寄存器的控制与状态位数及各标志位（ZF、IF、OF）表⽰的内容P25~26标志寄存器是：EU的组成部分共9个。

表⽰状态的有6个，表⽰控制的有3个。

零标志ZF（Zero Flag）：若运算结果为0，则ZF＝1；否则ZF＝0。

中断标志IF（Interrupt Enable Flag）：如果IF置“1”，则CPU可以接受可屏蔽中断请求；反之，则CPU不能接受可屏蔽中断请求。

溢出标志OF（Overflow Flag）：若运算过程中发⽣了“溢出”，则OF＝1。

5、8086可屏蔽中断请求信号与中断响应信号的有效电平P33、P34（信号线名称、什么时候有效、响应的条件、8259A和8086的连接的信号线叫什么）INTR（Interrupt Request）可屏蔽中断请求信号，输⼊、⾼电平有效。

《微机原理与接口技术》复习重点及考点汇总第1章、微型计算机系统基本组成原理1、冯.诺依曼结构的特点P1（1）硬件上由运算器、控制器、存储器、输入设备和输出设备五大部分组成；（2）数据和程序以二进制代码的形式不加区别地存放在存储器中，存放位置由地址指定，地址码也为二进制形式；（3）控制器按指令流驱动的原理工作。

2、总线的相关概念P53、算术运算基础P6原码、反码、补码、溢出的判断4、指令的相关概念P17 指令是规定计算机执行特定操作的命令。

任何一条指令都包括2部分：操作码和操作数。

程序则是为解决某一问题而编写在一起的指令序列。

微机每执行一条指令都是分为3个阶段进行：取指令、分析指令和执行指令。

第2章、微处理器和指令系统5、操作数寻址方式（会判断）P59 （1）物理地址PA=段寄存器*16+偏移地址（2）EA=基址+（变址*比例因子）+位移量指令寻址方式有效地址的计算方法直接寻址EA=指令操作数部分直接给出的地址码寄存器间接寻址EA=[间接寄存器]基址寻址EA=[基址寄存器]+位移量变址寻址EA=[变址寄存器]+位移量比例变址寻址EA=[变址寄存器]*比例因子+位移量基址加变址寻址EA=[基址寄存器]+ [变址寄存器]基址加比例变址寻址EA=[基址寄存器]+ [变址寄存器] *比例因子MPU RAM 外设AB DB CBROMI/O 接口三总线带位移的基址加变址寻址EA=[基址寄存器]+ [变址寄存器] +位移量带位移的基址加比例变址寻址EA=[基址寄存器]+ [变址寄存器] *比例因子+位移量6、数据传送类指令P69（1）通用数据传送指令，其包括传送指令MOV和交换指令XCHG（2）堆栈指令（3）地址传送指令（4）输入输出指令7、算术运算类指令P76（1）加减法指令ADD/SUB（2）比较指令CMP第3章、汇编语言及编程一道大题，很短的一段程序，计算结果。

第4章、总线与总数技术8、总线及总线信号分类P178总线是在模块与模块之间或者设备与设备之间传送信息的一组公用信号线，是系统在主控器（模块或设备）的控制下，将发送器(模块或设备)发出的信息准确地传送给某个接受器(模块或设备)的信号通路。

单片微机原理与接口技术（C51）复习题一、选择题：1、MCS-51系列的单片机中片内RAM的字节大小可能的是（）A、128MB、128KC、128D、642、C51语言提供的合法的数据类型关键字是（）。

A、sfrB、BITC、CharD、integer r3、片内RAM的位寻址区，位于地址（）处。

A、00H～1FHB、20H～2FHC、30H～7FHD、80H～FFH4、间接寻址片内数据存储区（256字节），所用的存储类型是（）A、dataB、bdataC、idataD、xdata5、MCS-51单片机上电复位的信号是（）A、下降沿B、上升沿C、低电平D、高电平6、可以将P1口的低4位全部置高电平的表达式是（）A、P1&=0x0fB、P1|=0x0fC、P1^=0x0fD、P1=~P17、一般单片机C51程序中，为了使程序执行的效率最高，函数参数传递时，函数参数的个数不能够超过（）A、1B、2C、3D、48、需要扩展一片外部RAM，大小32K字节，需要的地址线是（）A、15B、14C、13D、129、如果将中断优先级寄存器IP中，将IP设置为0x0A，则优先级最高的是（）A、外部xx1B、外部xx0C、定时/计数器1D、定时/计数器010、单片机C51中用关键字（）来改变寄存器组A、interruptB、unsignedC、usingD、reentrant11、存储32×32点阵的一个汉字信息，需要的字节数为（）A、16B、32C、64D、12812、8255A是可编程的并行输入/输出接口芯片，作为基本输入输出方式，其方式是（）A、方式0B、方式1C、方式2D、方式313、8255A是可编程的并行输入/输出接口芯片，内部有（）个8位的并行口。

A、2个B、3个C、4个D、5个14、设MCS-51单片机晶振频率为12MHz，定时器作定时器使用时，其最高的输入计数频率应为（）A、2MHzB、1MHzC、500kHzD、250kHz15、当MCS-51单片机接有外部存储器，P2口可作为()。

第1 章单片机概述一、单片机的概念P.12在一块芯片上集成了CPU、RAM、ROM、定时/计数器、中断控制器以及串行口，并行I/O接口等，构成的一个完整的微型计算机系统。

二、单片机的特点P.12（1）小巧灵活、成本低、易于产品化（2）可靠性高、适用的温度范围宽（3）易扩展、控制功能强（4）指令系统相对简单，较易掌握三、单片机的分类P.8-111.按片内不同程序存储器的配置来分（1）片内带Mask ROM（掩膜ROM）型（2）片内带EPROM型（3）片内无ROM（ROMLess）型2.按片内不同容量的存储器配置来分（1）51子系列型（2）52子系列型3.按芯片的半导体制造工艺上的不同来分（1）HMOS工艺型（2）CHMOS工艺型4.A T89系列单片机分类第2 章 MCS-51 系列单片机的内部结构一、MCS-51单片机的内部结构 P.13-17 中央处理器CPU ：8位，运算和控制功能 内部RAM ：共256个RAM 单元，用户使用前128个单元，存放可读写数据，后128个单元被SFR 占用。

通常内部RAM 指的是前128B,即00H-FFH 。

内部ROM ：4KB FLASH ROM ，用于存放程序、原始数据和表格。

定时/计数器：2个16位的定时/计数器，实现定时或计数功能。

并行I/O 口：4个8位的I/O 口P0、P1、P2、P3。

串行口：一个全双工串行口。

中断控制系统：5个中断源时钟电路：可产生时钟脉冲序列二、MCS-51单片机的外部引脚：控制引脚ALE 、RST 、PSEN 、EA 、RD 、WR 的功能P.19ALE: 地址锁存有效信号输出端RST: 复位引脚 PSEN :外部ROM 读选通信号EA :片外程序存储器选择信号RD :外部RAM 读选通信号输出端，低电平有效WR :外部RAM 写选通信号输出端，低电平有效三、单片机的存储器组织结构：存储器空间、寻址范围、功能P.19-22计算机的存储器结构有两种：哈佛结构：程序存储器和数据存储器分开，相互独立；普林斯顿结构：程序存储器和数据存储器是统一的，地址空间统一编址。

单片机原理及接口技术复习要点第一章:微机基础知识1、微处理器:小型计算机或微型计算机的控制与处理部分。

主要包括运算器与控制器。

2、存储器:微机内部的存储器,主要包括ROM:只读存储器;RAM:读写存储器;EPROM:可擦写可编程只读存储器。

3、程序计数器:用于存放下一条指令所在单元的地址的地方。

通常又称为指令地址计数器。

4、单片机:将微处理器,一定容量的RAM 与ROM 以及I/O 口,定时器等电路集成在一块芯片上构成的单片微型计算机。

intel 公司1976年推出的MCS-48系列8位单片机。

1980年推出MCS-51系列高档8位单片机。

第二章:89C51/S51单片机的硬件结构与原理1、、C51/S51单片机内部结构:CPU 就是单片机的核心,就是单片机的控制与指挥中心,由运算器与控制器等部件组成;存储器,含有ROM(地址为000H 开始)与RAM(地址为00H~7FH);I/O 接口:四个与外部交换信息的8位并行接口,即P0~P3、2、PP V /EA 引脚:外部程序存储器地址允许输入端/固化编程电压输入端;当EA 引脚接高电平时CPU 只访问Flash ROM 并执行内部程序存储器中的指令;当EA 引脚接低电平(接地)时,CPU 只访问片外ROM 并执行片外程序存储器中的指令。

3、P0端口:P0端口就是一个漏极开路的准双向I/O 端口,作输入口使用时要先写1,这就就是准双向的含义,作输出口时接上拉电阻。

P1端口:就是一个带有内部上拉电阻的8位双向I/O 端口。

4、访问指令:CPU 访问片内,片外ROM 指令用MOVX;访问片外RAM 用MOVX;访问片内RAM 用MOV 。

5、低128字节RAM 区:分为通用工作区,可位寻址区,通用工作寄存器区。

6、堆栈:在片内RAM 中专门开辟出来的一个区域,数据的存取就是以先进后出的结构方式处理的。

s 0833.0MHz 121f 1ocs μ震荡周期===s 167.0MHz 122f 2ocs μ状态周期===s 1MHz 1212f 12ocs μ机器周期===s4~1)4~1(μ个机器周期指令周期==7、时钟发生器:就是一个2分频的触发器电路,它将震荡气的信号频率f ocs 除以2,向CPU 提供两相时钟信号P1与P2。
