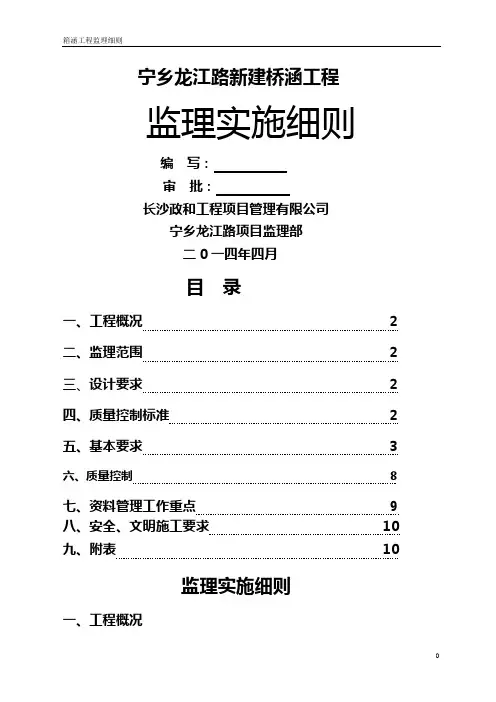

宁乡龙江路新建桥涵工程监理实施细则编写：______________审批：______________长沙政和工程项目管理有限公司宁乡龙江路项目监理部二0 一四年四月目录一、......... 工程概况.. (2)二、............ 监理范围.. (2)三、................................................. 设计要求2四、...................................... 质量控制标准 2五、............ 基本要求.. (3)六、质量控制 (8)七、.................................. 资料管理工作重点9八、................................ 安全、文明施工要求10九、附表10监理实施细则一、工程概况1、工程名称：龙江路河道箱涵工程；2、建设地址：宁乡县龙江路南端；3、工程规模：本桥涵设计为2孔，单孔净跨6米，箱涵总长30.0，桥涵设计标准按公路I级进行设计。
桥涵上下游设置连接段，连接长度为10 米；4、工程概况描述：龙江路河道箱涵（k0+915-k0+940）工程，河道宽度为14.2米，本桥涵设计为2孔，单孔净跨6米，箱涵总长30.0，桥涵设计标准按公路I级进行设计。
桥涵上下游设置连接段，连接长度为10米，侧墙采用重力式浆砌石挡墙，地板采用预制砼板衬砌。
本工程结构采用C30混凝土现浇，涵底设100mm厚C15素混凝土垫层；地基承载力为200kpa，根据地勘钻孔，对基础进行换填处理，开挖基面高程为42.00,箱涵建基面高程为45.704米，基础换填厚度为3.704 米。
二、监理范围：1、本工程项目建设监理的阶段：施工阶段。
2、本工程项目建设监理的范围：兰著学校范围（1# ）和文体中心范围（2# ）箱涵两段工程。
三、设计要求1设计图纸。
2技术核定单、设计变更书。
3有关会议文件（设计交底、会审记录等）。
四、质量控制标准1、质量标准1.1质量依据标准1.2《公路桥涵工程施工与质量验收规范》CJJ1-20081.3《公路桥涵地基与基础施工及验收规范》CJJ44-911.4《给水排水管道工程施工及验收规范》GB50268-971.5监理合同、施工承包合同。
1.6本工程监理规划。
五、基本要求1、箱（管）涵放线定位（1）首先对箱（管）涵的轴线控制点和水准点进行复核；（2）各控制桩都应编号、编制汇总表，标注坐标数据，桩上应分别涂上各色油漆，做到醒目、牢固，并应定期进行复核。
2、基坑开挖施工中应注意：（1）基坑可以使用机械和人工配套整修。
基底高程严格按箱（管）涵设计标高控制，均应避免超挖，已超挖或松动部位，应将松动部分清除。
挖出的土方不得堆放在基坑边沿，应堆放在距地面坑边1米以外，堆土高度不超过1.5米。
机械挖土时保留200〜300mm 土厚用人工开挖，以防止基坑扰动。
（2）基坑开挖过程中必须加强排水，不能受水浸泡。
（3）基坑开挖并处理完毕，施工单位自检合格后，报专业监理工程师复核，经监理复验合格后方可进入下道工序施工。
(4)基坑开挖允许偏差应符合《市政桥梁工程质量检验评定标准》表3.15 规定(见附表一)3、土方回填(1)箱(管)涵完成后，箱(管)涵砼强度达到设计强度的70%时，方可进行回填土。
(2)沟槽回填前，必须将槽底杂物清理干净，回填土从不含有机物、冻土、大于50mm 的砖石等硬块。
回填土的含水量、按土类和压实工具控制在最佳含水量士2%，，其配比度符合设计要求，分层填筑和夯实，密实度应达到设计要求。
(3)施工单位应对每层回填土按规定进行检验，并有完整的自检资料，自检合格后方可继续回填，监理工程师应对回填压实度进行抽检。
4、钢筋成型与安装(1)钢筋应具有质保书及出厂检验资料，材料到达现场后，应按规定批量经监理见证取样送检，检验合格后方可投入使用。
(2)钢筋必须按不同规格、等级、牌号、钢种及生产厂家分批验收、分别堆存，不得混杂，且应立牌以资识别。
钢筋宜堆置在仓库内，露天堆置时，应垫咼并加遮盖。
(3)钢筋表面应洁净，使用前应将表面油渍、漆皮、污垢、鳞锈等清除干净；钢筋下料、弯制应进行调直；采用冷拉法调直时，1级钢筋的冷拉率不大于2%、H、皿级钢筋不宜大于1%。
(4)钢筋的弯制和未端的弯钩应附合设计和规范要求。
(5)用I级钢筋制作的箍筋，其末端必须做弯钩，弯钩的弯曲内直径应大于受力主钢筋直径且不小于箍筋直径的2.5倍。
弯钩平直部分长度不宜小于箍筋直径的3倍。
(6)钢筋加工允许偏差应符合《市政桥梁工程质量检验评定标准》表7.1.4 的规定。
(见附表二)(7)钢筋焊接之前必须清除焊接部位的铁锈、水锈和油污等；钢筋端部的扭曲、弯折应予以矫直或切除。
(8)钢筋闪光对焊接头处不得有横向裂纹，与电极接触处的钢筋表面对于I、H、皿级钢筋不得有明显的烧伤；对于W级钢筋不得有烧伤。
闪光对焊接头机械性能与允许偏差应符合《市政桥梁工程质量检验评定标准》表722的规定。
（见附表三）（9）钢筋电弧焊接头焊缝表面应平整，不得有较大的凹陷、焊瘤；接头处不得有裂纹；接头处用小锤敲击时，应发出与原钢筋同样的清脆声。
其机械性能、缺陷及尺寸允许偏差应符合《市政桥梁工程质量检验评定标准》表7.2.3的规定。
（见附表四）（10）钢筋焊长度控制：单面焊为10d,双面焊为5d,并送市政质量检测中心试验，合格后方可正式施焊。
焊工必须有考试合格证。
（11）结构钢筋的位置必须准确，并满足保护层的要求，钢筋接头应按规范要求错开配置。
（12）钢筋绑扎应符合要求，钢筋骨架应在不同高度处绑扎适量的垫块，以保证钢筋在模板中保护层的厚度。
（13）钢筋成型与安装允许偏差应符合《市政桥梁工程质量检验评定标准》表7.3.7的规定。
（见附表五）5、模板安装：（1 ）模板安装成型应保证结构设计尺寸，并保证钢筋保护层符合设计要求。
（2）模板及支撑系统应有足够强度、刚度和稳定性，以承受浇筑砼时的重量、侧压力和其它施工荷载，并保证受力后不变形，不位移。
（3）模板接缝应紧密不漏浆，内侧平整光滑，并涂刷脱模剂（禁用废机油），以保证清水构件外观质量。
（4）模板安装允许偏差应符合《市政桥梁工程质量检验评定标准》表6.0.4 的规定。
（见附表六）（5）模板安装完成后，自检合格，并经监理工程师复验合格方可进入下一道工序施工。
6、砼浇筑：（1）砼浇筑前，应对支撑、模板、钢筋和预埋件进行隐蔽工程验收。
模内杂物、积水和钢筋上的污垢应清理干净，模板缝隙应填塞严密，模板内侧应涂刷脱模剂。
经监理工程师复验合格后，方可进行砼浇筑。
（2）砼配合比应提前7天报总监理工程师（或总监代表）审核批准后，方可进行生产和投入使用。
(3)自高处向模内倾卸砼，其自由倾落高度一般不宜超过2M，以免发生离析。
(4)砼浇筑应分层进行，分层厚度应按规范要求执行。
下层砼应在初凝或重塑前被新砼复盖。
(5)砼的浇筑应连续进行，如因故必须间断时，其间断时间应小于下层砼初凝或重塑前被新砼复盖的时间。
(6)插入式振动器移动间距不应超过振动器作用半径的 1.5倍；应与侧模保持5〜10CM的距离；插入下层砼深度5〜10CM ;每次振动应快速插入缓慢提出，振动时间以不再冒气泡、表面呈现平坦、泛浆、无明显下沉为标准。
(7)砼浇筑工程，应随时观察所设置的预埋件、预留孔的位置是否移动，若发生移动应及时进行样正。
(8)在浇筑过程中，应随时注意钢筋、模板、支撑等位移情况，设专人进行检查，以便做应急处理。
(9)结构砼浇筑完成后，对砼水平裸露面应及时进行修整、抹平，等定浆后再抹第二遍，以减少收缩裂纹。
(10 )应认真填写砼浇筑记录，按规定做好试块见证取样，每个批次应不少于二组试块。
(12)如使用商品砼，应按相关要求执行。
(13)为防止停电，备用一台发电机，一旦出现意外，保证前场工序完结。
(14)定人、定责做好砼养护工作，在砼尚末达到足够的强度前，不能由于干燥收缩而发生裂缝，因而必须防止水分蒸发过量，养生的方法，采用草袋(或麻袋)覆装置，每天洒水3〜4遍，养生7 —14天。
7、检查井筒砌筑检查井筒砌筑灰浆饱满，砖缝均匀。
井筒先计算后施工，利用井径模具控制井壁圆弧及同心圆。
井壁与管口壁弦切。
防止砖砌体结构开裂的主要措施：①砌体结构因受力过大，超过了砌体坑裂强度所产生的裂缝，称为受力裂缝；预防措施：在出现拉力的部位，配置相应的钢筋承担。
②不均匀沉降裂缝是砌体结构比较常见的裂缝，一是地基土质不均匀，二是上部荷载不均匀，三是高压缩性土，避免砌体结构不均匀沉降裂缝的主要措施是，减少结构和地基各部位的变形差或应力差，增大结构的整体刚度，或是在结构或地基变形突变的部位设置沉降缝，使各部位结构能自由的变形。
③ 温度收缩裂缝主要是外界温度变化、湿度变化、砌体收缩（包括干缩）等，引起砌体内部、墙体与墙体之间、墙体与它种结构之间、墙体与基础之间的变形不协调所致，预防措施：设伸缩缝。
砖砌体质量通病及防治：①砂浆和易性差，沉底结硬砂浆和易性差主要表现在砂浆稠度和保水性不合规定，容易产生沉淀和泌水现象，铺摊和挤浆较为困难，影响砌筑质量，降低砂浆与夸的粘结力。
预防措施是，低强度水泥砂浆尽量不用高强水泥配制，不用细砂，严格控制塑化材料质量和掺量，加强砂浆拌制计划性，随拌随用，灰槽中的砂浆经常翻拌、清底。
②砌体组砌方法错误砖墙面出现数皮砖同缝（通缝、直缝）、里外两张皮，砖柱采用包心法砌筑，影响砌体强度，降低结构整体性能。
预防措施是，加强工人技术培训，严格按规范方法级砌，缺损的应分散使用，少用半砖禁用碎砖。
③灰缝砂浆不饱满砌体灰缝饱满度很低，水平缝低于80%，竖缝脱空、透亮、“瞎眼缝” （无砂浆），直接影响砌体强度，是外墙渗漏的一大隐患，清水墙采用大缩口铺灰，减小了砌体承压面积。
预防措施是，改善砂浆和易性，砖应隔夜浇透水，严禁干砖砌筑，铺灰长度不得超过500mm，宜采用一块砖、一铲灰、一揉挤的“三一砌砖法”。
④清水墙面灰缝不平直，游丁走缝，墙面凹凸不平水平灰缝弯曲不平直，灰缝厚度不一致，出现“罗丝”墙，垂直灰缝歪斜，灰缝宽窄不匀，丁不压中（丁砖未压在顺砖中部），墙面凹凸不平。
预防措施是，砌前应摆底，并根据砖的实际尺寸对灰缝进行调整；采用皮数杆拉线砌筑，以砖的小面跟线，拉线长度超长(15 —20m )时，应加腰线；竖缝，每隔一定距离应弹墨线找齐，墨线用线锤引测，每砌一步架用立线向上引伸，立线、水平线与线锤应“三线归一”。
⑤拉结钢筋被遗漏构造柱及接槎的水平拉结钢筋常被遗漏，或未按规定放置；配筋砖缝砂浆不饱满，露筋年久易锈。
预防措施是，拉筋应作为隐检项目对待，尽量采用点焊钢筋网片，适当增加灰缝厚度。
&箱涵工程①砌体所用材料必须清洁，不得掺有或附着泥土、杂物、草屑等，风化、裂纹的石料不得使用。
