【蔡司ZEISS】显微镜Stemi 508使用简述_ZGH20180608

蔡司显微镜标定标尺正确操作YSK
主旨：规范使用标定标尺测量工件尺寸。

目的：正确测量，避免后续人员的错误操作引起尺寸测量错误。

适用范围：尺寸测量。

一、在进行一切测量计算前，必须使图像拍照时的放大倍数与选定加载标尺的倍数一致，防止测出的数
值是错误的。

正确做法（如图1、2、3）
图1 选定所需的放大倍数
图2 在选定标尺里选定图象拍照时的倍数加载
图3 量测出正确的尺寸
二、严禁拍照时的尺寸与加载标尺的倍数不一致，影响尺寸测量的正确性。

错误手法（如图4、5、
6）
图3 拍照时选定的倍数
图4 标尺加载（错误）
图5 测量出的尺寸（错误）
注意事项：1、图像拍照时的放大倍数与选定加载标尺的倍数要一致。

2、设定标尺里的6就是放大倍率 6.5X，对测量没有任何影响。

蔡司——SEM（SIGMA）操作规范一、仪器结构光学系统：电子枪、电磁透镜、扫描线圈、光阑组件机械系统：支撑部分、样品室真空系统样品所产生的信号收集、处理、显示系统二、三种主要信号背散射电子（BSD）：入射电子在样品中经散射后再从上表面射出来的电子。

反映样品表面不同取向、不同平均原子量的区域差别。

二次电子(SE2)：由样品中原子外壳层释放出来，在扫描电子显微术中反映样品上表面的形貌特征。

X射线(EDS)：入射电子在样品原子激发内层电子后外层电子跃迁至内层时发出的光子。

三、工作原理：扫描电镜的工作原理可以简单地归纳为“光栅扫描，逐点成像”。

从电子枪阴极发出的直径20um～30um的电子束，受到阴阳极之间加速电压的作用，射向镜筒，经过聚光镜及物镜的会聚作用，缩小成直径约几毫微米的电子探针。

在物镜上部的扫描线圈的作用下，电子探针在样品表面作光栅状扫描并且激发出多种电子信号。

这些电子信号被相应的检测器检测，经过放大、转换，变成电压信号，最后被送到显像管的栅极上并且调制显像管的亮度。

显像管中的电子束在荧光屏上也作光栅状扫描，并且这种扫描运动与样品表面的电子束的扫描运动严格同步，这样即获得衬度与所接收信号强度相对应的扫描电子像，这种图像反映了样品表面的形貌特征。

四、操作步骤(一)启动系统1、开机将仪器主机上绿色按钮“On”打开，双击软件图标，输入用户名及密码。

2、加高压左击图标，单击，待高压上升到设定值，状态栏中显示为，系统状态就绪。

(二)更换样品1、放真空左击→→→，放真空。

2、换样品排气完成后，缓慢地将样品室拉开，轻轻将原样品取下，装入新样品，旋紧固定，缓慢关闭样品室。

3、抽真空单击→抽真空，待显示为时，抽真空完毕，可进行正常测试。

注：样品室不开打开太久，制样及更换样品时需戴手套，以免污染样品及样品室。

(三)测试样品1、选择观察区点击，将视野切换到TV模式下，前后移动Z方向杆将样品台调整到合适的高度，点击，将视野切换到Normal模式下，点击，状态栏中显示为鼠标左键调整图像亮度，右键调整对比度，使图像视野清晰；点击，状态栏显示为将鼠标功能切换为调整倍数、聚焦，鼠标左键将放大倍数调到最小，右键聚焦，选择较快的扫描速度（=1-3），使用操纵杆移动样品台位置，找到要观察的样品，并将观察区移动到视野中心。

显微镜使用说明显微镜的清洁与保管无论是显微观察还是显微照相，检查并保持光路系统的清洁是特别重要的。

A ，可能需要清除尘埃的部位：物镜，目镜等（其他 位置非ZEISS 工程师不允许拆卸清洗）。

清洁时先用一个吹风球或软毛刷去掉附着在表面的灰尘和其他异物，然后再做擦拭。

B ，擦拭各镜头时有以下注意事项：1 擦拭液选用乙醚酒精混合液（乙醚：无水酒精＝ 7：3）2 擦拭时一定要采用专用镜头纸或长纤维的脱脂棉签。

3 蘸取擦镜液后用力甩一下，保证擦拭棉签处于半干状态（擦镜液不能多，以保证挥发快速）擦拭工具和方法如下图显微镜使用前的注意事项:1安装完成后,确认显微镜的高度,建议购买可调节高度的坐椅,使得观察者和显微镜高度保持一致.2放置显微镜的桌子下方,应尽量为空置的位置,方便将腿放入.显微镜应尽量向前摆放,这样观察时腰和颈椎可以保持垂直状态,降低因为长时间观察导致的身体疲劳,并可以有效降低腰和颈椎疾病的发生概率.3使用者应当明白基本的光学原理,知道如何调节科勒照明,孔径光阑,相差,DIC,荧光等4使用者应会使用照相软件,知道如何调节至最佳状态.使用时的注意事项1 低档显微镜开关时卤素灯电压一般应调至最低。

2 转换物镜时，应旋转物镜架，不要用手直接转物镜。

3 荧光光源汞灯由于使用寿命短(大约200小时) ,为保证尽可能的延长使用时间和安全，汞灯电源开 /关之间的隔时间必须大于三十分钟。

4 显微镜的各光学部件应调节到位（如， DIC 插件，荧光滤片，物镜等），以免影响显微镜的正常工作。

如果不到位 ,那么观察时通常会看到月牙形阴影 .5 使用油镜时应使用专业用油，不要用其它介质（如香柏油），以免损伤镜头。

每次使用完油镜后，需将油镜擦拭干净（物镜及玻片）。

（正置显微镜，油滴在样品上。

倒置显微镜，油直接滴在物镜上。

）6 不要用手直接触摸光学部件的表面（如物镜，荧光模块，目镜等），以免留下手指印在上面，影响观察效果。

7 在拆卸全自动显微镜的聚光镜，荧光滤片盒（倒置显微镜）等部件时，应在断电的情况下进行操作。

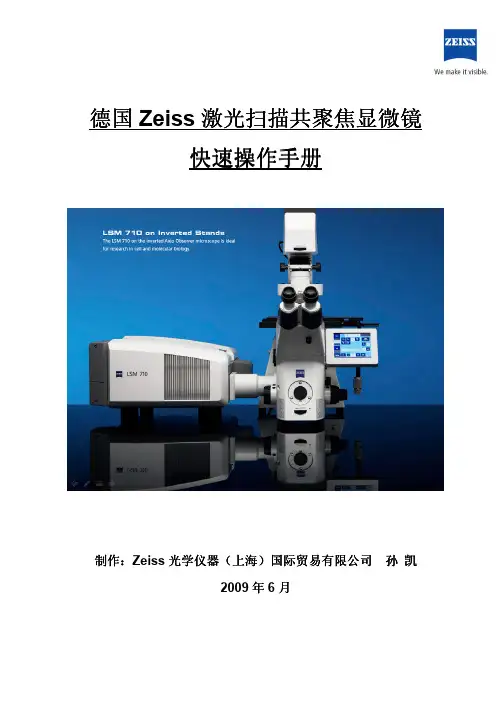

德国Zeiss 激光扫描共聚焦显微镜快速操作手册制作制作：：Zeiss 光学仪器光学仪器（（上海上海））国际贸易有限公司 孙 凯2009年6月目录目录：：1 系统的组成系统组成及光路示意图实物照片实物照片说明说明 2 系统的使用2.1 开机顺序2.2 软件的软件的快速快速快速使用使用使用说明说明2.3 显微镜显微镜的的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由激光扫描共聚焦显微镜系统主要由：：电动荧光显微镜电动荧光显微镜、、扫描检测单元扫描检测单元、、激光器激光器、、电脑工作站及各相关附件组成电脑工作站及各相关附件组成。

系统系统组成及光路组成及光路组成及光路示意图示意图示意图：：电脑工作站 激光器扫描检测单元电动荧光显微镜实物照片说明实物照片说明：：电动荧光显微镜扫描检测单元CO 2培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源打开稳压电源（（绿色按钮绿色按钮））等待2分钟（电压稳定）后，再开其它开关（2）主开关 [ MAIN SWITCH ]“ON ”电脑系统 [ SYSTEMS/PC ]“ON ”扫描硬件系统 [ COMPONENTS ]“ON ”（3）打开 [ 电动显微镜开关 ]打开 [ 荧光灯开关 ]（注：具有5档光强调节旋钮）（4）Ar 离子激光器离子激光器主开关主开关 “ON ”顺时针旋转钥匙 至 “—”预热预热等待约等待约15分钟分钟，，将激光器 [ 扳钮 ] 由“Standby ”扳至“Laser run ”状态状态，，即可正常使用（5）打开 [ 电脑开关 ]，进入操作系统注：键盘上也具有 [ 电脑开关 ]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System ”————初始化整个系统，用于激光扫描取图、分析等。

• 调节曝光时间（可以选择手动， 也可以选择自动）。
• 调节白平衡，点击自动
• 点击拍摄，完成单幅图拍摄
物镜转盘
光强调节旋钮
调焦轮
7
ZEN 2 core景深扩展拍摄
• 添加景深扩展（手动）工作台
• 调节图像曝光时间和白平衡，及选 择正确的物镜
• 手动景深扩展工具，选择计时器， 点击开始。
• 慢慢旋动调焦轮，软件会自动进行 叠加（每隔1秒叠加一次）
阴影校正样块实物
镜面区域
13
ZEN 2 core相机水平校准流程
1. 点击预览，调节曝 光时间和白平衡
4. 移动载物台操作手柄， 让载物台水平移动
3. 找一个特征点与感兴趣 区域水平线相切
5. 查看图像最右边特征点 相对感兴趣区域的位置
7.反复优化，最后能够很 好地完成相机的水平校准
6. 拧动相机使感兴趣区域 水平线在偏移量的中间
蔡司Zen Starter简易操作手册
1
目录
ZEN 2 core软件介绍……………………………………3
➢ 单幅图像拍摄…………………………………………7 ➢ 手动景深扩展拍摄……………………………………8 ➢ 手动拼图拍摄…………………………………………9
➢ 典型工作流：拍照测量生成报告………………10 ➢ 典型工作流：拍照测量保存图像………………11 ➢ 典型工作流：制作标尺信息…………………………12 ➢ 典型工作流：相机阴影校正…………………………13 ➢ 典型工作流：相机水平校准…………………………14 ➢ 典型工作流：修改测量标注属性流程………………15
添加报告模板 添加图像 添加测量表格
• 点击打印报告可以进行打印
右击另存为 Word，PDF格式 电子版报告

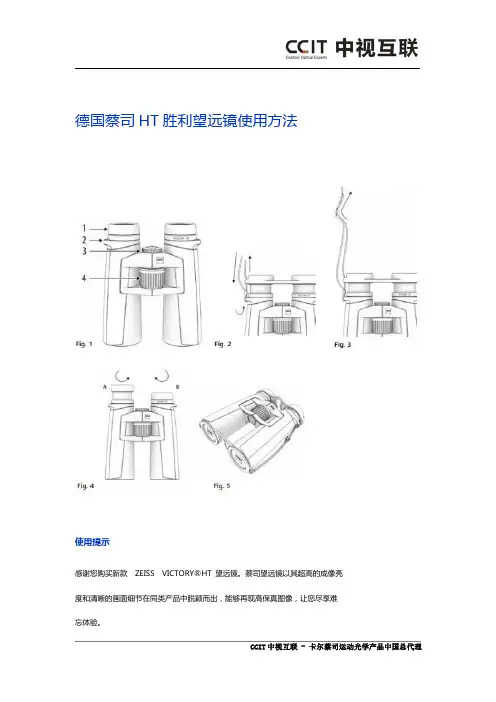

德国蔡司HT胜利望远镜使用方法使用提示感谢您购买新款ZEISS VICTORY®HT望远镜。

蔡司望远镜以其超高的成像亮度和清晰的画面细节在同类产品中脱颖而出，能够再现高保真图像，让您尽享难忘体验。

卓越的光学性能、精细的做工、超长的使用寿命是卡尔蔡司(ZEISS)产品一贯秉持的特点。

请遵循以下使用说明，以便发挥产品的最佳性能和使用寿命，让它忠实长久地陪伴在您左右。

安全信息注意事项•请勿使用望远镜观察太阳或激光光源，这可能会严重损伤您的眼睛。

•日照或寒冷环境中请避免接触金属表面。

•请勿让可拆卸的外部部件落入孩童手中（吞咽危险）。

•在没有护罩的情况下请勿将设备长时间在阳光下曝晒。

物镜和目镜可能会产生与凸透镜相同的作用，损坏内置部件。

•请注意不要跌落设备，并避免直接碰撞设备•设备仅可在授权维修点或由Carl Zeiss Sports Optics工作人员维修。

如果设备由未经授权的维修点进行了修理，或以不正确的操作方式拆卸，保修将失效。

部件名称1.眼罩2.背带环3.屈光度调节轮4.调焦轮供货范围ZEISS VICTORY HT望远镜调整眼罩、佩戴及不戴眼镜进行观察不戴眼镜使用设备进行观察时，请将眼罩旋出：逆时针（左旋）向上旋转眼罩(图4)，可将之旋转至顶部的锁止位置（图示A)。

眼罩可锁止在四处位置：上下以及两个中间位置。

通过调节眼罩位置可改变眼睛到出射光瞳（目镜）的距离，因此可针对每位用户进行个性化调整。

提示：如果将已经旋至顶部锁止位置的眼罩继续向左旋转，则会拆下眼罩。

这一设计可方便眼罩的清洁（参见章节“眼罩的清洁”)。

向右旋转眼罩，眼罩即可返回各锁止位置。

佩戴眼镜进行观察时，请顺时针（右旋）向下旋转眼罩（图4)，直至其锁止于底部位置（图示B)。

清洁和更换眼罩更换或清洁眼罩时，可将其从望远镜上彻底拆下。

如图4所示，请将眼罩（沿逆时针方向）旋至最顶部的锁止位置，再继续沿该方向旋转一圈，直至将眼罩彻底拆下。

ZEISS 倒置荧光显微镜操作手册
1.开机：打开机身上的开关；
若使用荧光，开启HBO100开关（见图1 A）；
若使用ApoTome，开启ApoTome开关（见图1 B）。

B
A
2．使用透射光观察：
（1）打开透射光开关（TL），关闭反射光开关（RL）（见图2 A）；
（2）荧光滤块位置选择空位（见图2 B）；
（3）选择适当的观察模式（见图2 C）；（H-明场；Ph-相差；DIC-微分干涉）（4）选择适当的光强（见图2 D）；
（5）选择适当的物镜（见图2 E）；
（6）调节焦距（见图2 F）
3. 使用反射光观察：
（1）打开反射光开关（RL）；关闭透射光开关（TL）（见图2 A）；
（2）根据染料选择适当的荧光滤块（见图2 B）；
（3）选择适当的物镜（见图2 E）；
（4）调节焦距（见图2 F）
4. 利用相机获取图像：
（1）手动调节显微镜光路至相机（见图3 A ）
（2）利用Axio Vision 软件进行拍摄（具体应用参加Axio Vision 操作手册）
D A
B C
E F A
5. 显示屏各项参数意义：
（1）物镜信息 （见图4A ）：包含放大倍数（如20X ）、数值孔径（如0.3）、物镜属性（如
LD-长工作距离；A Pln-平场；Ph1-相差）
（2）总放大倍数（见图4B ）：如200X
（3）透射光开关（见图4C ）：如ON 或OFF
（4）反射光开关（见图4D ）：如○或●
（5）荧光滤块位置（见图4E ）：如05 AF 430
E D C B A。

Zeiss 激光扫描共聚焦显微镜操作手册目录：1 系统的组成系统组成及光路示意图实物照片说明2 系统的使用2.1 开机顺序2.2 软件的快速使用说明2.3 显微镜的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由：电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。

系统组成及光路示意图：电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明：电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源（绿色按钮）等待2 分钟（电压稳定）后，再开其它开关（2）主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ COMPONENTS ]“ON”（3）打开[ 电动显微镜开关]打开[ 荧光灯开关]（注：具有5 档光强调节旋钮）（4）Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟，将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态，即可正常使用（5）打开[ 电脑开关]，进入操作系统注：键盘上也具有[ 电脑开关]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System”——初始化整个系统，用于激光扫描取图、分析等。

“Image Processing”——不启动共聚焦扫描硬件，用于已存图像数据的处理、分析。

（3）软件界面：1 功能界面切换：扫描取图（Acquisition）、图像处理（Processing）、维护（Maintain）（注：Maintain仅供Zeiss专业工程师使用）2 动作按钮；3 工具组（多维扫描控制）；4 工具详细界面；5 状态栏；6 视窗切换按钮；7 图像切换按钮；8 图像浏览/预扫描窗口；9 文档浏览/处理区域；10 视窗中图像处理模块动作按钮：Single ——扫描单张图片、并在图像预览窗口显示。

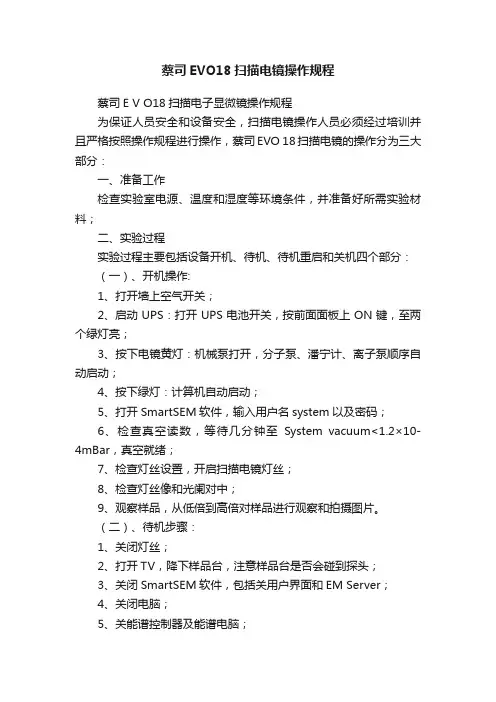

蔡司EVO18扫描电镜操作规程蔡司E V O18扫描电子显微镜操作规程为保证人员安全和设备安全，扫描电镜操作人员必须经过培训并且严格按照操作规程进行操作，蔡司EVO 18扫描电镜的操作分为三大部分：一、准备工作检查实验室电源、温度和湿度等环境条件，并准备好所需实验材料；二、实验过程实验过程主要包括设备开机、待机、待机重启和关机四个部分：（一）、开机操作:1、打开墙上空气开关；2、启动UPS：打开UPS电池开关，按前面面板上ON键，至两个绿灯亮；3、按下电镜黄灯：机械泵打开，分子泵、潘宁计、离子泵顺序自动启动；4、按下绿灯：计算机自动启动；5、打开SmartSEM软件，输入用户名system以及密码；6、检查真空读数，等待几分钟至System vacuum<1.2×10-4mBar，真空就绪；7、检查灯丝设置，开启扫描电镜灯丝；8、检查灯丝像和光阑对中；9、观察样品，从低倍到高倍对样品进行观察和拍摄图片。

（二）、待机步骤：1、关闭灯丝；2、打开TV，降下样品台，注意样品台是否会碰到探头；3、关闭SmartSEM软件，包括关用户界面和EM Server；4、关闭电脑；5、关能谱控制器及能谱电脑；6、按下黄灯，电子光学系统、样品台、检测系统关闭，灯丝与真空系统继续工作。

（三）、待机重启步骤：1、按下绿灯，电脑自动启动；2、启动SmartSEM软件，输入用户名System以及密码；3、检查真空读数；4、换样或加高压观察样品。

（四）、关机步骤：1、关灯丝；2、打开TV，降下样品台；注意样品台是否会碰到探头；3、关SmartSEM软件；包括关用户界面和EM Server；4、关电脑；5、关能谱，包括能谱控制器及能谱电脑；6、按下黄灯，电子光学系统、样品台、检测系统关闭；7、按下红灯；真空系统关闭；8、必要时，关UPS；9、必要时，关总空气开关。

三、注意事项1、操作过程中一定注意样品和设备探头的工作距离，以防碰到探头；2、长时间不使用电镜时，每周至少保持抽真空两次，保持机器内真空度。

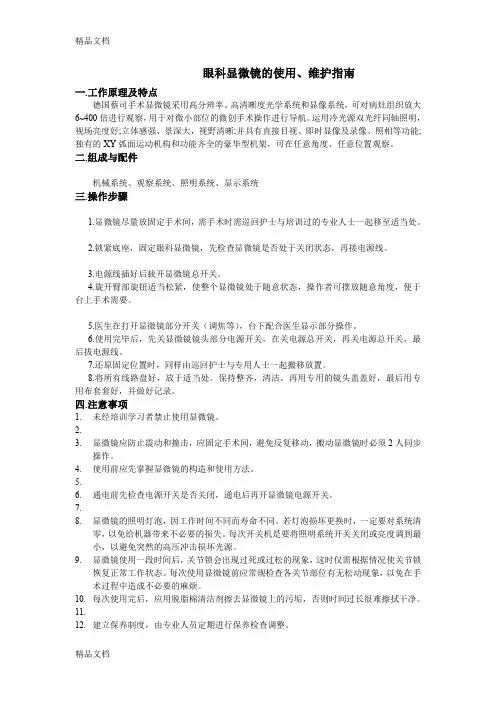

眼科显微镜的使用、维护指南一.工作原理及特点德国蔡司手术显微镜采用高分辨率、高清晰度光学系统和显像系统，可对病灶组织放大6~400倍进行观察，用于对微小部位的微创手术操作进行导航。

运用冷光源双光纤同轴照明，视场亮度好;立体感强、景深大，视野清晰;并具有直接目视、即时显像及录像、照相等功能;独有的XY弧面运动机构和功能齐全的豪华型机架，可在任意角度、任意位置观察。

二.组成与配件机械系统、观察系统、照明系统、显示系统三.操作步骤1.显微镜尽量放固定手术间，需手术时需巡回护士与培训过的专业人士一起移至适当处。

2.锁紧底座，固定眼科显微镜，先检查显微镜是否处于关闭状态，再接电源线。

3.电源线插好后载开显微镜总开关。

4.旋开臂部旋钮适当松紧，使整个显微镜处于随意状态，操作者可摆放随意角度，便于台上手术需要。

5.医生在打开显微镜部分开关（调焦等），台下配合医生显示部分操作。

6.使用完毕后，先关显微镜镜头部分电源开关，在关电源总开关，再关电源总开关，最后拔电源线。

7.还原固定位置时，同样由巡回护士与专用人士一起搬移放置。

8.将所有线路盘好，放于适当处。

保持整齐，清洁。

再用专用的镜头盖盖好，最后用专用布套套好，并做好记录。

四.注意事项1.未经培训学习者禁止使用显微镜。

2.3.显微镜应防止震动和撞击，应固定手术间，避免反复移动，搬动显微镜时必须2人同步操作。

4.使用前应先掌握显微镜的构造和使用方法。

5.6.通电前先检查电源开关是否关闭，通电后再开显微镜电源开关。

7.8.显微镜的照明灯泡，因工作时间不同而寿命不同。

若灯泡损坏更换时，一定要对系统清零，以免给机器带来不必要的损失。

每次开关机是要将照明系统开关关闭或亮度调到最小，以避免突然的高压冲击损坏光源。

9.显微镜使用一段时间后，关节锁会出现过死或过松的现象，这时仅需根据情况使关节锁恢复正常工作状态。

每次使用显微镜前应常规检查各关节部位有无松动现象，以免在手术过程中造成不必要的麻烦。

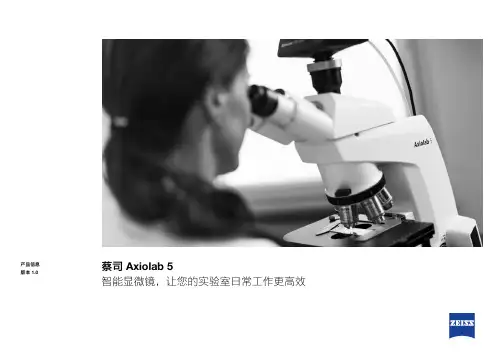

蔡司 Axiolab 5智能显微镜，让您的实验室日常工作更高效产品信息 版本 1.0Axiolab 5 适用于实验室中进行的常规显微镜检查工作。

其紧凑且符合人体工程学的设计可节省空间且易于操作。

Axiolab 5 是研究团队中的得力助手。

与 Axiocam 208 color 组合，充分发挥智能显微镜功能的优势——体验全新的显微数码成像方式。

只需聚焦样品并按下一个按钮，便可轻松获得清晰的真彩图像。

数字图像与您从目镜中观察的效果一致，所有细节和细微色差均清晰可辨。

另外，Axiolab 5 还会自动向图像添加正确的比例尺信息。

这一系列操作可单机完成，无需使用计算机或任何其他软件。

使用 Axiolab 5 既节省时间又节约成本，而且还可节约实验室的宝贵空间。

显微数码成像从未如此简单。

智能显微镜，让您的实验室日常工作更高效› 简介› 优势› 应用› 系统› 技术参数›售后服务更简单、 更智能、 更高度整合提升实验室日常工作的效率找到感兴趣区域后，只需按下显微镜主机两侧的拍照按钮，即可获得图像，操作简单便捷。

Axiolab 5 易于操作且符合人体工程学的设计理念，使其成为实验室日常工作的好帮手。

您甚至无需移动手的位置即可控制显微镜及其连接的相机。

智能显微镜系统将自动调节参数，以当时所显示的样品状况进行精确地记录，并获得包含细节信息的真彩图像。

同时也会自动添加正确的比例尺信息。

您无需再额外购买计算机或软件。

智能显微镜可以让您的工作更高效，始终专注于样品。

更经济、更可靠Axiolab 5 对您而言既节省成本又节能。

例如，启用 Eco 模式后，Axiolab 5 将在闲置 15 分钟后自动进入待机模式。

这一操作不仅节能，而且还延长了光源的使用寿命。

与传统照明系统相比，LED 的使用寿命更长。

在透射光下，全新的高性能白光 LED 让您能够观察到原色样品的图像。

即使是细微色差，仍清晰可辨。

在荧光应用中，具有不同波长的内置 LED 相比于传统汞灯使用更方便且更安全。

实验一光学显微镜的构造和使用方法[实验目的]1. 熟悉光学显微镜各部分的结构和用途，掌握显微镜维护的基本知识。

2. 初步掌握低倍镜、高倍镜和油镜的使用方法。

[实验用品]1. 材料：羊毛装片、血涂片、字母装片、兔脊神经节切片。

2. 器材：显微镜、擦镜纸、载玻片、香柏油、二甲苯。

[实验内容与方法]一、显微镜的构造显微镜是一种复杂的光学仪器。

它是医学实验常用工具之一，其作用是将观察的标本放大，以便观察和分析。

一般光学显微镜包括机械装置和光学系统两大部分，如图1-1所示。

（一）机械装置1. 镜座：位于最底部的构造，为整个显微镜的基座，用以支持着整个镜体，起稳固作用。

2. 镜柱：为垂直于镜座上的短柱，用以支持镜臂。

113. 镜臂：为支持镜筒和镜台的呈弓形结构的部分，是取用显微镜时握拿的部分。

镜筒直立式光镜在镜臂与其下方的镜柱之间有一倾斜关节，可使镜筒向后倾斜一定角度以方便观察，但使用时倾斜角度不应超过45°，否则显微镜由于重心偏移容易翻ss倒。

4. 调节器：也称调焦螺旋，为调节焦距的装置，位于镜臂的上端（镜筒直立式光镜）或下端（镜筒倾斜式光镜），分粗调节器 (大螺旋）和细调节器（小螺旋）两种。

粗调节器可使镜筒或镜台作较快或较大幅度的升降，能迅速调节好焦距,适于低倍镜观察时调焦。

细调节器可使镜筒或镜台缓慢或较小幅度地升降，使用于在低倍镜下用粗调节器找到物体后，在高倍镜和油镜下进行焦距的精细调节，藉以对物体不同层次、深度的结构做细致地观察。

5. 镜筒：位于镜臂的前方，它是一个齿状脊板与调节器相接的圆筒状结构，上端装载目镜，下端连接物镜转换器。

根据镜筒的数目,光镜可分为单筒式和双筒式。

单筒光镜又分为直立式和倾斜式两种,镜筒直立式光镜的目镜与物镜的光轴在同一直线上,而镜筒倾斜式光镜的目镜与物镜的中心线互成45°角,在镜筒中装有使光线转折45°的棱镜；双筒式光镜的镜筒均为倾斜式的。

6. 物镜转换器：又称旋转盘，位于镜筒下端的一个可旋转的凹形圆盘上，一般装有2～4个放大倍数不同的接物镜。

ZEISS Stemi 2000-c 体式显微镜操作程序
/dy/ShowArticle.asp?ArticleID=409
．连接光源
）若观察的物体为透明材料，使用从下往上的光源：
〃将单臂的光源传导杆连接到外置的冷光源体上
〃先将冷光源体上的调节旋钮调至“1”档最低档，然后再打开开关。

〃可以通过调节冷光源体上的调节旋钮调节光源的亮度
）若观察的物体为不透明材料，使用从上往下的光源：
〃将双臂的光源传导杆的一端连接到外置的冷光源体上，另一端的两个聚焦装置对观察的材料
〃先将冷光源体上的调节旋钮调至“1”档最低档，然后再打开开关。

〃可以通过调节冷光源体上的调节旋钮调节光源的亮度
．观察物体
〃可以通过调节调焦旋纽、调节高度旋钮调整到所需要观察的效果
〃当需要拍照时，通过调节光路转换杆让光源通过照相机进行拍照
〃可以通过调节底座上的背景转换杆选择不同的观察背景
．关闭光源
〃结束观察后，现将外置的冷光源体上的调节旋钮调制“1”档最低档，然后再关闭开关。

〃将光源传导杆取下
〃注意：最后将保护套罩上
文章录入：admin 责任编辑：admin
设为首页 | 加入收藏 | 管理登陆。

特点介绍：Stemi 508 是一款采用Greenough 光路设计的高效实用型体视显微镜，具有坚固耐用的特点。

其配备的复消色差光学元件令图像具有出色的色彩精度和均匀性。

精密机械装置专为任务繁重的工作而设计。

拥有8:1 的大变倍比；能偶够获得最大36 mm 直径的视野；最高放大倍率为50 倍。

通过增加可更换式光学元件，可观察最大122 mm 的样品。

相比于其它采用Greenough 光路设计的体视显微镜，Stemi 508 更符合人体工学设计：35° 低视角更适合坐姿观察。

使用Stemi 508 观察和记录样品本貌：丰富的细节信息、图像清晰、无变形或无彩色条纹。

它是日常实验室和工业检测工作中一款坚固耐用的得力工具。

操作说明：（仅供参考）1、将样品放置在载物盘中央，打开光源控制器上的开关，选择合适的光强和光照方式；2、根据自己的目距调整两个目镜镜筒的间距，必要时可旋转调整目镜的屈光度以修正两眼间的差异或不同观察者眼睛的差异（目镜筒上白点指向0的位置为初始位置）；13、先使用调焦旋钮聚焦样品，然后用变倍旋钮选择所需的放大倍数，再用调焦旋钮进行微调；4、改变光照方式等，使用目镜观察样品。

使用CCD拍照：5、打开软件，点击“预览”，选择合适的样品区域，（如有必要，用调焦旋钮进行微调）；6、自动或手动进行“曝光”和“白平衡”调节后，点击“拍摄”得到照片，如有必要可对照片进行“标注”等修改处理；7、保存所拍摄的图片，默认为“CZI”格式，包含照片所有的详细信息，仅可使用ZEISS软件打开。

如有必要，请保存为“JPG”等其他格式。

8、使用完毕后，关闭光源控制器上的开关，清洁台面，盖上防尘罩。

使用须知：1、要注意防潮，防尘；2、在使用较高样品时，请注意样品与物镜间的距离，防止发生碰撞损坏物镜；3、底座的载物盘可拆卸，有黑色和白色两面，可以根据样品颜色来选择合适的背景以增加对比效果；14、CCD接口后方有一个相机切换开关，当切换为CCD拍照模式时，可使用CCD拍照，此时有一只目镜的视野将被遮挡。

Axio Zoom.V16变倍显微镜操作简述一、打开EMS3控制器的开关，控制器的电源指示灯亮起，显微镜各种硬件开始启动并进行自检，根据需要打开电脑并启动ZEN软件；二、根据需要，选择合适的光源（使用不同的光源请参考下文不同光源的打开和使用方法）和样品板，将样品放置在样品板中央，打开光源；三、调节HIP聚焦控制器和变倍控制器，选择合适放大倍数，聚焦样品（注：下移物镜时，小心物镜与样品发生碰撞。

当“STOP”紧急制动按钮被按下时，聚焦失效，Z轴位置无法移动）；四、调节和改变光源控制部分，选择合适的观察方式，进行观察或拍照；五、使用完毕，向上调节聚焦旋钮，令物镜远离载物台一定距离（方便下次放置样品操作），并清洁载物台；六、关闭EM3控制器的开关，盖上防尘罩。

1常用硬件功能详细介绍：1旗开得胜“Shutter”按钮：打开或者关闭荧光光路的挡板，挡板打开时，按钮指示灯亮。

1-4按钮将相应的滤光片组转换到光路中，当前位置的按钮指示灯会亮。

注：正常情况下可安装三种荧光滤片组，保留一个空位为透射光使用。

11、打开EMS3控制器后方的电源开关；2、按一下EMS3控制器前方的待机开关，指示灯亮起，等待设备各硬件启动并完成自检；3、打开ZEN软件，软件自动连接并识别各部件；4、根据需要，选择合适的光源（使用不同的光源请参考下文不同光源的打开和使用方法）和样品板，将样品放置在载物台上样品板的中央位置，打开光源；14.1透射光——光从底部照射，一般用来观察透明样品；（1）在载物台上安装好透明的玻璃样品板，将样品放在中央位置，三、调节HIP聚焦控制器和变倍控制器，选择合适放大倍数，聚焦样品（注：下移物镜时，小心物镜与样品发生碰撞。

当“STOP”紧急制动按钮被按下时，聚焦失效，Z轴位置无法移动）；四、调节和改变光源控制部分，选择合适的观察方式，进行观察或拍照；五、使用完毕，向上调节聚焦旋钮，令物镜远离载物台一定距离（方便下次放置样品操作），并清洁载物台；六、关闭EM3控制器的开关，盖上防尘罩。

德国蔡司HD征服望远镜使用方法使用提示感谢您购买新款征服者Zeiss CONQUES T® HD 望远镜。

蔡司望远镜以其出色的清晰度和色彩保真度在同类产品中脱颖而出，您可以用它享受到高度保真图像再现的难忘体验。

卓越的光学性能、精细的做工、超长的使用寿命是卡尔蔡司(ZEISS) 品牌一贯秉持的产品特点。

请注意以下使用说明，以便能够发挥产品的最佳性能和使用寿命，让它忠实长久地陪伴在您的左右。

安全信息环境影响•请勿使用望远镜观察太阳或激光光源，这可能会严重损伤您的眼睛。

•在没有护罩的情况下请勿将设备长时间在阳光下曝晒。

物镜和目镜可能会产生与凸透镜相同的作用，损坏内置部件。

•日射或受冷后请避免接触金属表面吞咽危险请勿让可拆卸的外部部件落入孩童手中（吞咽危险）。

部件名称1屈光度调节装置2眼罩3聚焦旋钮4背带环供货范围征服者Zeiss CONQUesTHD 望远镜佩戴及不戴眼镜进行观察不戴眼镜使用设备进行观察时请抽出目镜罩。

为此请逆时针向上旋转目镜罩(图4), 直至达到顶部的锁止位置（图示A), 将之旋出。

可在四个位置上锁定目镜罩–上下以及两个中间位置。

通过调节可改变出瞳距离，因此可针对每位用户进行个性化调整。

佩戴眼睛进行观察时，请顺时针向下旋转目镜罩（图4), 直至其锁止在底部位置中(图示B）。

清洁和更换眼罩可旋下眼罩（整个组件）以进行更换或清洁望远镜。

为此应将眼罩（图4）向上逆时针旋出至止挡位置，并保持相同的旋转方向继续再旋过一圈螺纹，从而将其完整旋下。

完成清洁或更换后，请顺时针旋转目镜罩直至止挡进入底部锁止位置。

然后将目镜罩插到望远镜上，继续往右旋转将其旋至止挡位置并拧紧。

根据瞳孔间的距离进行调整（瞳距）沿中轴线对折望远镜的左右镜筒两部分，调整瞳孔间的距离，从而使得用双眼进行观察时出现一个环形影像。

调整图像锐度该望远镜具有一个聚焦旋钮（图1/3）和一个屈光度调节装置（图1/1）。

调整时请闭上右眼并利用聚焦旋钮（图1/3）对左镜筒中的视像进行调焦。

使用蔡司显微镜的心得第一篇：使用蔡司显微镜的心得使用蔡司显微镜的心得体会体会之一：该显微镜质量和性能稳定、售后服务关怀备至。

在长期使用至今的过程中未发生一起设备故障（灯泡都没有换过）；每年售后人员都会进行一次以上的电话回访询问显微镜状态和我司使用过程中有没有遇到疑难问题并传授一些保养常识等等。

体会之二：该显微镜所成的像能通过CCD摄像头传输到电脑显示屏，再使用专业的打印机便能轻松迅速的将所需图片打印出来，极大的提高了工作效率。

体会之三：CCD成像质量高，代表照片如下：产品组织 1产品组织 2 体会之四：金相显微镜属于精密光学仪器，因此一定要细心操作，精心维护，从而保证仪器的正常使用。

1、试验室应具备三防条件：防震（远离震源）、防潮（使用空调、干燥器，不应放在阴暗潮湿的地方，也不应受阳光暴晒）、防尘（地面铺上地板）；2、不宜靠近挥发性、腐蚀性等化学药品，以免造成腐蚀环境；3、操作者必须充分了解仪器设备的结构原理、性能特点及使用方法，严守操作规程；4、操作时双手要干净，试样的检验面应用酒精冲洗并吹干；5、操作显微镜时，镜头要轻拿轻放，不能用手触摸镜头的透镜表面。

调整焦距时应先轻轻转动粗调，使物镜和检验面尽量靠近，并从目镜对焦，然后轻轻转动微调，知道成像清晰为止。

在调节中必须避免物镜和试样碰撞，损坏镜头；6、在载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜，以免划伤物镜；7、亮度调整切忌忽大忽小，也不要过亮，影响灯泡的使用寿命，同时也伤害视力；8、所有（功能）切换，动作要轻，要到位；9、关机时要将亮度调到最小；10、非专业人员不要调整照明系统（灯丝位置灯），以免影响成像质量；11、关机不使用时，将物镜通过调焦机构调整到最低状态；12、关机不使用时，不要立即该盖防尘罩，待冷却后再盖，注意防火；13、将不经常使用的光学部件放置于干燥皿内；14、非专业人员不要尝试擦物镜及其他光学部件，目镜可以用脱脂棉签蘸1:1比例（无水酒精：乙醚）混合液体甩干后擦拭，不要用其他液体，以免损伤目镜。
