九年级物理电压电阻试题(有答案和解析)及解析一、电压电阻选择题1．电路和水路有许多相似之处。
下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。
A不符合题意。
B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
B不符合题意。
C. R0和R在电路中是串联的。
C不符合题意。
D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。
所以电路中的电流越小，油量表指示油面的高度值越大。
D符合题意。
故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。
一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L1、L2外，其它电路元件均完好。
下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路4．在如图所示的电路中，电源电压保持不变。
若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路8．A和B两根完全一样的导线。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．在如图所示的电路中，电源电压为3V ，当开关S 1、S 2都闭合时，则（ ）A ．电压表的示数为3VB ．电流表将被烧坏C ．灯L 1不亮、灯L 2亮D ．两只灯都将被烧坏2.下列电路中电压表测量R 2两端电压，且电路连接正确是( )A. B.C. D.3. 如图所示，设电源电压保持不变，S 1断开S 2闭合时，电压表读数为4.5 V ，S 1闭合S 2断开时，电压表读数变为3 V ，灯泡L l 和L 2两端电压分别是（ ）A.3 V 和4.5 VB.3 V 和1.5 VC.3 V 和3 VD.1.5 V 和4.5 V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S ，R 1两端的电压为1V ，那么图中电压表的示数为（ ）V L 1L 2S 1S 2A．1V B．2V C．3V D．4V5．如图所示的电路图中，能用电压表正确测出灯L两端电压的是( )1A B C D6.如图所示,电路中虚线框中是一个电阻箱,最下排为电阻丝,中间排为接线柱和插孔,上排A、B、C、D为铜塞,开始时,铜塞都没有插入接线柱中,电源电压保持不变,下列说法正确的是()A.要使电流表示数达到最大,需将铜塞全部插入插孔B.要使电流表示数减小,应插入铜塞C.闭合开关,电阻箱接入电路中的电阻为零D.闭合开关,电流表示数最大7．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制亮，8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，电流表和电压表均有读数．则故障原因不可能是（）灯L2xA．L1断路B．L1短路C．L2断路D．L2短路9.如图所示,电路中能实现灯泡从亮到灭的电路是()10.如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（）A．开关S由闭合到断开时，A1示数变大B．开关S由闭合到断开，A示数减小了0.5 A，A1示数不变C．开关S由闭合到断开时，V表示数变小D．开关S闭合时，A1与A的示数之比为3：511. 如图所示的电路，下列说法正确的是( )A.只闭合开关，灯泡与滑动变阻器并联，电流表测干路电流B.只闭合开关，灯泡与滑动变阻器并联后再与串联C.闭合开关、，灯泡、并联后再与滑动变阻器串联D.闭合开关、，灯泡被短路，电压表测灯泡两端的电压12．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）A．R甲＞R乙＞R丙＞R丁B．R丁＞R丙＞R乙＞R甲C．R丙＞R乙＞R甲＞R丁D．R乙＞R丁＞R甲＞R丙13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大电流与AB段相等14. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V15．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I 1、I2，那么下列关系式正确的是（）A．U2=U1+U3I1=I2B．U2=Ul=U3I1=I2C．U3=Ul+U2I1＜I2D．U3=Ul+U2Il＞I2二、填空题16．如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度（升高/降低），电流表的读数（变大/变小）．17. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。
其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。
下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表2．小明按图甲的电路进行实验，当闭合开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．6V 1.5V B．7.5V 1.5V C．1.5V7.5V D．1.5V6V3．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V4．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．若甲、乙、丙电压表，当S1闭合后U丙=U甲=U乙B．若电路是并联电路，则乙表示数大于丙表的示数C．若甲电压表，乙、丙电流表，S1断开形成串联电路D．电路中甲表和乙表可以同时是电流表5．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．6．下列说法中正确的是（）A．有电压时，电路中一定有电流B．由公式R＝UI可知，电阻与电压成正比，与电流成反比C．最基本的电路是断路和短路D．一个电子所带的电荷量是-191.610C7．如图所示电路中，当开关S1，S2闭合时，能够测量小灯泡L2两端电压的电路是() A．B．C．D．8．我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。
电阻为零的石墨烯是（）A．超导体B．绝缘体C．半导体D．导体二、填空题9．铜导线的导电性能好，因为铜是；芯片是指含有集成电路的硅片，制造芯片的主要材料是；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨以一个“魔角”叠加在一起时，石墨烯的电阻会突然变为0，此现象中石墨烯是。

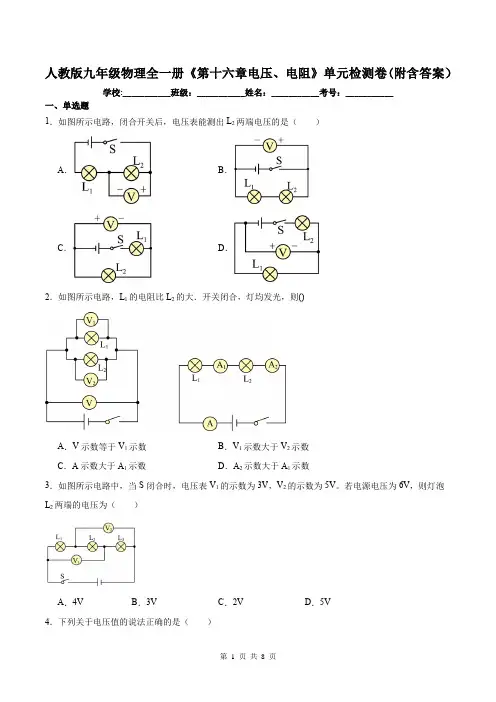

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。
若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。
人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。
则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。
要求：只要动物闯入任意一个门，电铃都能响起报警。
下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。
一、选择题1．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（）A．B．C．D． A解析：A滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。
故选A。
2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路B解析：BA．当灯L1短路时，电压表无示数，电流表有示数，故A不符合题意；B．当灯L1开路时，电压表和灯L2及电流表串联，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，所以电流表示数为0，电压表测电源电压，故B符合题意；C．当灯L2开路时，不能形成闭合回路，所以电路中没有电流，所以电流表和电压表都无示数，故C不符合题意；D．当灯L2短路时，电流表和电压表均有示数，故D不符题意。
故选B。
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间D解析：D电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de 间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C．小灯泡L两端的电压是U1D．电源两端的电压是U1+U2C解析：C由图可知，当滑动变阻器的滑片在最左端时，电压表测量灯泡L两端电压，示数为U1，即灯泡L两端电压为U1；当滑动变阻器的滑片在最右端时，电压表测量滑动变阻器和灯泡L 的总电压(电源电压)，电源电压为U2。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中小灯泡正常发光．若电压表和电流表的位置对换，则（）A．小灯泡不发光B．移动滑片，电压表的示数明显发生变化C．电流表示数变大D．电流表示数不变2．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由中点向下滑动过程中，下列说法正确的是（）A．灯泡的亮度变亮B．电压表示数变小C．电压表示数变大D．电流表1A、2A示数的差值保持不变3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。
则（）A ．橙子是用电器B ．电压表能提供电压C ．水果电池的电压为0.5VD ．铜片是水果电池的正极4．对于如图所示的电路，下列说法不正确的是（ ）A ．只闭合2S 和3S ，电阻1R 、2R 两端电压相等B ．只闭合1S ，通过电阻1R 、2R 的电流相等C ．只闭合1S 和2S ，电阻1R 、2R 并联D ．同时闭合1S 和3S ，会造成电源短路5．如图是滑动变阻器接入电路中的情形，当滑片P 向右滑动时，连入电路的电阻变大的有（ ）A ．1个B ．2个C ．3个D ．4个6．在如图甲所示电路中，1V 和2V 都是有0~3V 和0~15V 两个量程的电压表。
当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻1R 、2R 两端的电压分别为（ ）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A．b与d B．a与d C．a与b D．c与d8．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电压表的示数为6V D．电压表的示数为10V9．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D10．很多家庭卧室用的可调亮度的台灯，旋钮（电位器）就是变阻器，其外形及结构如图所示。
九年级物理电压和电阻测试卷（含答案解析）一、选择题1．下列说法中正确的是A. “光年”是时间单位B. 卫星通信是利用超声波来传递信息的C. 超导体在超低温状态下电阻为零D. 在气体和液体中,流速越大的位置压强越大【答案】C【解析】【解答】A、光年是光在真空中行走一年的距离，是长度单位，不是时间单位，故本选项错误．B、卫星通信是利用电磁波来传递信息的，故本选项错误．C、当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体．正确，D、气体的压强与流速的关系：在气体和液体中，流速越大的位置压强越小．故本选项错误．故选C．【分析】①光年指的是光在真空中行走一年的距离．②卫星通信：卫星通信是微波通信的手段之一．③超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．④气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．此题主要是考查学生对光年的认识和了解，以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解，属于识记性内容，比较简单．2．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表断路，并且L1、L2灯丝断了B. 灯泡L1灯丝断了C. 灯泡L2断路D. 灯泡L1短路【答案】B【解析】【解答】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路．A、如果电流表短路，两只灯泡L1、L2灯丝断了不能不发光，电压表、电流表无示数．不符合题意；B、如果灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C、如果灯泡L2灯丝断了，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D、如果灯泡L1短路不能发光，L2能够发光．不符合题意．故答案为：B．【分析】用电压表检验电路故障时，将电压表与用电器并联，如果电压表无示数，可能是并联的用电器短路或其它部分断路；如果电压表有示数且较大（接近电源电压），可能是并联的用电器断路或其它部分短路.3．下列物理量与测量仪器对应关系不正确的是（）A. 长度——刻度尺B. 电压——电压表C. 时间——停表D. 电阻——电能表【答案】 D【解析】【解答】A.测量长度的工具是刻度尺，故A正确不合题意；B.测量电压的仪器是电压表，故B正确不合题意；C.测量时间的工具可以是停表，故C正确不合题意；D.测量电阻的工具是电阻测试仪，而电能表是测量电功的仪器，故D错误符合题意。
故选D。
【分析】在物理学习中，有很多物理量需要测量，分析各个选项中物理量的测量工具；如果二者不一致，那么它就是正确选项。
4．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．5．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【答案】C【解析】【解答】A. 如果灯 L1短路，则电源被短路，L2灯也不会亮，A不符合题意；B. 灯 L2短路，则L2灯不会发光，B不符合题意；C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，C符合题意；D. 开关 S 在干路，接触不良时，两个灯都不会发光，D不符合题意；故答案为：C。
【分析】并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）.6．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．7．如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（）A. L1断路B. L1短路C. L2断路D. L2短路【答案】 D【解析】【解答】解：由电路图可知，灯泡L1与灯泡L2串联，电压表测L1两端的电压，电流表测电路中的电流。
由电流表的示数变大可知，电路是通路，且电路的总电阻变小，则电路故障应为短路，AC 不符合题意；由电压表的示数变大可知，L1不能短路，短路的为L2， B不符合题意、D符合题意。
故答案为：D。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据电流表示数变大判断出电路工作为短路且电路的总电阻变小，根据电压表示数判断短路的位置.8．在图所示的电路中，电源电压保持不变，当开关S-1、S2都闭合时，电压表V-1、V2的示数之比为5：3；当开关S1闭合、S2断开时，电压表V-1、V2的示数之比为3：2。
在后一种情况下的全部通电时间内，电阻R1与R3产生的热量之比为（）A. 2：3B. 1：3C. 3：2D. 2：1【答案】D【解析】【解答】如图，两开关都闭合时，R1与R2串联，R3被短路，电压表V1测电源电压，电压表V2测量R2两端的电压；电压表V1、V2示数之比为5：3，根据串联分压原理可知，；当开关S1闭合、S2断开时，电压表V1测电源电压，电压表V2测R2R3两端的电压，电压表V1、V2的示数之比为3：2。
可得：；由以上可得：，根据得，电阻R1与R3产生的热量之比为：，故D正确。
故答案为：D。
【分析】根据两开关都闭合时R1与R2串联及电压表V1、V2示数之比为5：3求出R1与R2的关系；当开关S1闭合、S2断开时R1、R2、R3串联，电压表V1、V2的示数之比及R1、R2的关系求出R1与R3的关系，再根据 Q = I 2 R t求解。
9．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表V1示数变大B. 小灯泡变暗，电压表V2示数变大C. 电压表V1和电压表V2示数之和不变D. 电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；由I= 可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V1的示数变小，A符合题意；B、根据公式P=I2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意 .故答案为：A．【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR，确定电压表示数的变化情况；B、根据公式P=I2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化 .10．家庭生活中，下列估测符合事实的是（）A. 家用彩电的电功率约为200WB. 写字台台面的面积约为200cm2C. 洗浴用水的水温约70℃D. 正常人步行的速度约为5m/s【答案】A【解析】【解答】A、电视机正常工作时的电流大约0.8A，电功率在P=UI=220V×0.8A=176W左右．此选项符合实际；B、写字台的长度在 1.5m、宽度在80cm=0.8m左右，台面的面积大约为S=ab=1.5m×0.8m=1.2m2．此选项不符合实际；C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，不可能达到60℃．此选项不符合实际；D、一般情况下人体电阻值在2千欧-20兆欧范围内．此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．11．甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面积S及长度L的判断，可能成立的是（）A. S甲>S乙， L甲<L乙B. S甲<S乙， L甲>L乙C. S甲>S乙， L甲=L乙D. S甲>S乙， L甲>L乙【答案】D【解析】【解答】同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大。
根据题意：甲、乙是由同种材料制成且电阻相等的两导体,如果S甲>S乙,必须L甲>L乙;如果S甲<S乙,必须L甲<L乙.D符合题意，ABC不符合题意。
故答案为：D.【分析】电阻的影响因素有：材料、长度、横截面积和温度.12．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．13．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。
