九年级物理电压 电阻(篇)(Word版 含解析)

九年级物理电压电阻试题(有答案和解析)及解析一、电压电阻选择题1．电路和水路有许多相似之处。

下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。

第十六章电压电阻16.1电压 (1)16.2串并联电路中电压的规律 (5)16.3E巨阻 (8)16.4变阻器 (11)16.1电压知识点提炼1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪路。

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的电流或者通过电阻R：的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。

换算关系：lkV=1000V, lV=1000mV, lmV=1000 uV o（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安全电压不高于36Vo图（1）常见电路图（2）电流表图（3）电压表3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.IV, 15V路程分度值是0. 5V）；（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺接线柱”流出，否则指针会反偏。

③被测电压丕要超过电压表的最大量程。

注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧如电压表。

②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。

4.电流表、电压表的比较：见表（1）。

表（1）电流表与电压表比较5.利用电流表、电压表判断电路故障:（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良：③与电压表并联的用电器短路。

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L1、L2外，其它电路元件均完好。

下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路4．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路8．A和B两根完全一样的导线。

物理九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．一实验小组用如图所示的器材探究“串联电路的电压关系”。

用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2。

(1)请用笔画线代替导线，连接实验电路。

要求：电压表测量两灯串联后的总电压，并在右边方框画出电路图。

（________）(2)为了保证电路的安全，连接器材时，开关应____________。

九年级物理全册第十六章电压电阻知识点归纳总结(精华版)单选题1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12L c=12L d，横截面积关系为Sa=Sb=Sc=12S d，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系答案：Aa、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为L a=L b=12L c=12L d横截面积关系为S a=S b=S c=12S dA．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D 错误。

故选A。

2、如图所示是某同学探究串联电路的电压规律所连接的电路。

闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。

下列说法正确的是（）A．电压表测量的是小灯泡L2两端的电压B．小灯泡L1不发光可能是小灯泡L1断路C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱答案：AA．由图可知，两个灯泡串联，电压表和L2并联，电压表测量L2两端的电压，故A正确；B．如果小灯泡L1断路，整个电路断路，小灯泡L2不能发光，电压表的示数为零，故B错误；C．小灯泡L1不发光，但小灯泡L2正常发光，电压表有示数，说明电路是通路，可能灯泡L1短路，此时电压表测量电源电压，将导线①的左端改接到a接线柱，电压表测量电源电压，电压表不会被短路，故C错误；D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱，会使电流从电压表的负接线柱流入，正接线柱流出，电压表的指针向左偏，故D错误。

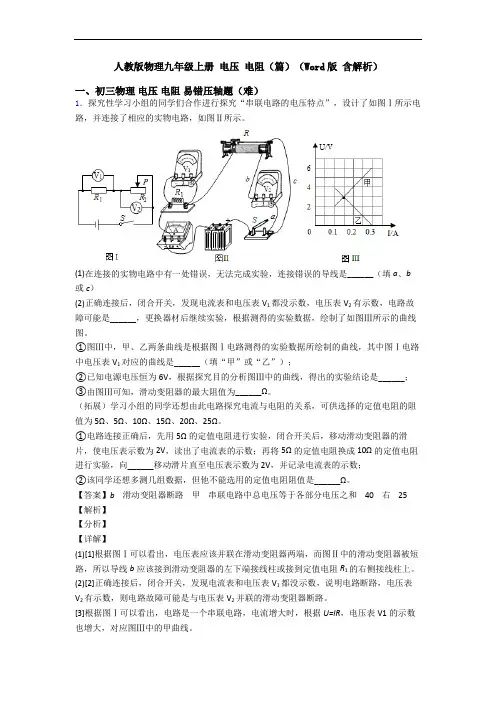

人教版物理九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）；②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______；③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。

（拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。

①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数；②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。

【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】【分析】【详解】(1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。

(2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。

[3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。

九年级上册物理电压电阻（培优篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．某物理兴建小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提岀了以下猜想：A．食盐水溶液的导电性能与溶液的浓度有关。

九年级上册物理电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

她能否测出L2两端电压？______，理由是_____________________ ；(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。

请对小明的做法进行评价：______________________ 。

U AB/V U BC/V U AC/V2.4 1.43.8【答案】6 不同 L2断路不能正负接线柱反接了一次实验具有偶然性；更换规格不同的灯泡进行多次实验【解析】【分析】【详解】(1)[1]由电路图可知，共需要导线6根导线。

[2]为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。

(2)[3]电压表示数为零，可能电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数。

(3)[4][5]小芳保持电压表的B连接点不动，只将与A点相连的导线改接到C点，则会造成电流从负接线柱流入，即正负接线接反了。

所以小芳的办法是错误的，不能测出L2两端电压。

(4)[6]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。

2．小华用如图所示电路来探究串联电路电压的特点。

（1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）； （2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡；（3）用电压表分别测出A 与B 、B 与C 、A 与C 两点间的电压为U AB 、U BC 、U AC 。

期末专项3 电压电阻考点考点1电压及其测量1导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是( )A.电流B.电阻C.电压D.电路2某次实验时，电表的接线和指针的位置如图所示，其示数为( )A.2.50 VB.12.5 VC.2.50 AD.12.5 A3[2023 山东青岛中考，中](多选)如图所示电路，电源电压不变,闭合S₁和S₂,灯泡L₁和L₂均能正常发光，电流表和电压表均有示数。

下列分析正确的是( )A.只闭合S₁，电压表可以测量出电源两端的电压B.只闭合S₁，电流表可以测量出通过L₂的电流C.先闭合S₁，再闭合S₂，L₁的亮度不变D.先闭合S₁，再闭合S₂，电流表和电压表的示数均不变考点2用电压表检测电路故障(4[中]如图所示，小嫒同学设计了一个简单的“调光电路”。

电路连接好后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。

于是用一个完好的电压表探测电路故障，将电压表接在ab两点，发现无示数；接在ac两点，发现有示数。

对故障分析，下列说法正确的是( )A.滑动变阻器短路B.滑动变阻器断路C.小灯泡短路D.小灯泡断路考点3 串、并联电路的电压规律5[2024 山东滨州期中]如图电路，闭合开关S 后，电压表 V ₁的示数为3 V ，电压表V ₂的示数为1.2 V,则电阻R ₁ 两端的电压为A.3 VB.1.2 VC.3.2 VD.1.8 V6[2023 四川达州中考，中]如图所示，电源电压为3 V,闭合开关S 后,电流表A 的示数为0.54 A,电流表 A ₁的示数为0.2 A ，则通过小灯泡 L ₁ 的电流为 A ，通过小灯泡 L ₂ 的电流为 A ，电压表V 的示数为 V 。

考点4电阻及其影响因素7[中]关于导体电阻，下列说法正确的是( ) A.铜导线电阻比铁导线电阻小B.导体两端的电压为零时，导体的电阻为零C.只增加导体的横截面积，导体的电阻增大D.导体的电阻越小，表示导体对电流的阻碍作用越小8[中]如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成的。

人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）漫画释义知识互联网4电流电压电阻的关系—电流电压电阻电阻关系欧姆定律是关于电流、电压、电阻三者关系的实验规律．在研究三者关系的时候用到了科学探究中广泛使用的方法——控制变量法．所谓控制变量法就是在控制其他变量不变的情况下, 分别探究其中部分变量的关系的方法．1．电流与电压的关系在电阻一定时，导体中的电流与导体两端的电压成正比．可以用数学形式表达为：UI=定值注意正确理解电流跟电压的关系：（1）这里导体中的电流和导体两端的电压都是针对同一导体而言的，我们用电压表和电流表测量的是同一导体中的电压和电流，不能说一个导体中的电流和另一个导体上的电压成正比．（2）不能反过来说，电阻一定时，电压跟电流成正比．这里存在一个逻辑关系的问题，电流、电压都是物理量，有各自的物理意义，物理量之间存在一定的因果关系，这里的电压是原因，电流是结果，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒．2．电流与电阻的关系 电压不变的情况下，导体中的电流跟导体的电阻成反比．可以用数学形式表达为：IR =定值 注意正确理解电流跟电阻的关系：（1）电流和电阻也是针对同一导体而言的，谁的电阻就影响谁的电流，不能说一个导体的电流与另一个导体的电阻成反比．（2）不能说导体的电阻与通过它的电流成反比．我们知道，电阻是导体本身的一种特性，即使导体中不通电流，它的电阻也不会改变，更不会因为导体中电流的增大或减小而使它的电阻发生改变．（3）在说明电流与电压、电阻的关系时，一定要标明是哪一段电路或哪一个导体． 3．欧姆定律欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．表达式：UI R=U 表示一段导体两端的电压，单位为伏特V ；R 表示这段导体的电阻，单位为欧姆Ω；I 表示通过这段导体中的电流，单位为安培A ．注意：（1）欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路．（2）欧姆定律中“通过”的电流I ，“两端”的电压U 及“导体”的电阻R 都是同一个导体或同一段电路上对应的物理量．不同导体的电流、电压、电阻之间不存在上述关系．因此在运用公式模块一 电流、电压、电阻三者的关系知识导航人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）UI R=时，必须将同一个导体或同一段电路的电流、电压、电阻代入计算，三者一一对应． （3）欧姆定律中三个物理量间有同时性，即在同一部分电路上，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都会引起电路的变化，从而导致电路中的电流、电压、电阻的变化，所以公式UI R=中的三个量是同一时间而言．（4）由欧姆定律的公式U I R =可推出：U IR =；UR I=．这两个公式并非欧姆定律的内容，切勿混淆．导体的电阻是导体本身的一种特性，与电压的大小和电流的大小无关，因此对于某一电路或某一导体来说，U 与I 的比值不变．即使导体未连入电路，两端未加电压，其电阻还是客观存在的，如果题目中没有特别的说明，每个导体的电阻可认为是不变的．（5）公式中的三个物理量，必须使用国际单位制中的单位．【例1】 在一段导体的两端加一可变电压U ，以下说法中不正确的是（ ）A ．由UR I=可知，R 与U 成正比B ．不管U 如何变化，U 与I 的比值不变C ．U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D ．当U 一定时，通过导体横截面的电荷量与通电时间成正比 【答案】 A【例2】 一个电阻两端的电压是4V 时，通过的电流是0.2A ，导体的电阻是 ，如果电阻两端的电压变为8V 时，通过电阻的电流是 ，当电阻两端电压为零时，导体的电阻是 ，通过导体的电流是 ．【答案】 20Ω，0.4A ，20Ω，0A【例3】 将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是（ ）A ．电阻和电流都保持不变B ．电阻不变，电流增大一倍C ．电流不变，电阻增大一倍D ．电阻和电流都增大一倍 【答案】 B【例4】 在某电源电压不变的电路中，若将电路的电阻增加20Ω时，通过电路的电流将变为原来的3/4，则电路原来的电阻是（ ）A ．15ΩB ．25ΩC ．35ΩD ．60Ω夯实基础能力提升【答案】D【例5】 一段粗细均匀的电阻丝，将它接在6V 的电源上时，通过它的电流是0.5A ，如果把它对折起来，拧成一股，再接在这个电源上，那么通过它的电流将是（ ） A ．0.5A B ．1A C ．2A D ．0.25A【答案】 C【例6】 一段导体两端的电压为4.5V 时，导体中的电流是0.3A ，如果电压增大到6V ，导体中的电流多大?如果导体中电流为100mA 时，能否用最大量程为3V 的电压表测该导体两端的电压?【答案】 根据欧姆定律，先求导体电阻R ，已知0.3A I =， 4.5V U =，根据U I R =，则 4.5V150.3AU R I ===Ω再求两端电压为6V U '＝时的电流6V0.4A 15ΩU I R ''===，导体中的电流为0.4A ，当通过导体的电流为100mA 0.1A I ''==时，导体两端电压为U ''，导体电阻R 不变．故有0.1A 15 1.5V 3V U I R ''''==⨯Ω=< 可以用最大量程为3V 的电压表测导体两端的电压．【例7】 在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I 关系图像，从图可以看出R 1与R 2的大小关系是（ ）A ．R 1>R 2B ．R 1=R 2C ．R 1<R 2D ．无法确定【答案】 A【例8】 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I -R 图像，下列结论与图像相符的是（ ）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小 【答案】 C人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）1．等效电阻假设有一个电阻，可以代替电路中某个部分的电阻而不影响电路的效果，我们就称这个电阻为这部分电路的等效电阻，等效电阻也叫总电阻．2．串联电路的电阻关系串联电路的总电阻等于各串联电阻之和，即123R R R R =++……证明：设串联电阻阻值为1R 、2R 、3R ……串联后总电阻为R ，由欧姆定律：U IR =，111U I R =，222U I R =，333U I R =……根据串联电路的电流和电压关系： 123U U U U =++…… 123I I I I ＝＝＝……得：112233IR I R I R I R =++……，123R R R R =++如果n 个阻值都是R 的导体串联，则总电阻 R nR =串根据串联电路中电流处处相等，得： 312123......U U U U R R R R === 也就是说，串联电路中电阻越大，其两端电压就越高，此即串联电路的分压规律． 注：可以将电阻的串联看成是增加了导体长度，所以电阻串联总电阻比任何一个分电阻都大． 3．并联电路的电阻关系并联电路的总电阻的倒数等于各并联电阻的倒数之和，即： 1231111......R R R R =++ 证明：设并联电路电阻值为1R 、2R 、3R ……并联后总电阻为R ，由欧姆定律：312123123,,,......U U U UI I I I R R R R ====根据并联电路的电流和电压关系： 123U U U U =＝＝…… 123I I I I =++……得：312123......U U U U R R R R =++，1231111......R R R R =++如果n 个阻值都是R 的导体并联，则总电阻：RR n=并 根据并联电路各支路两端电压相等，得：112233IR I R I R I R =++……可以推出： 1221,n n I I R RI R I R ==注意：并联电路的三个重要性质：性质1：并联电路的总电阻小于任何一个并联导体的电阻．可以将电阻的并联看作是增大了导体的横截面积，所以总电阻小于任何一个分电阻．模块二 串并联电路中的电阻关系知识导航性质2：由公式1231111......R R R R =++ 可以看出并联电路中，若某一支路的电阻值增大，则总电阻也增大；若某一支路的电阻值减小，则总电阻也减小．性质3：若并联支路增多，则总电阻减小，若支路减少，则总电阻增大．【例9】 图中有四组不同的电阻，已知R 1<R 2，由图可以看出电阻值最小的一组是（ ）【答案】 B【例10】 两个电阻并联后的总电阻为4Ω，其中一个电阻的阻值为12Ω，另一个电阻的阻值为Ω；若将这两个电阻串联，总电阻为 Ω．【答案】 6 18【例11】 现有阻值分别为8Ω、6Ω、4Ω、2Ω的四个电阻可供选用．若要获得1.6Ω的电阻，则（ ）A ．应将阻值为8Ω和2Ω的两电阻串联B ．应将阻值为8Ω和2Ω的两电阻并联C ．应将阻值为6Ω和4Ω的两电阻串联D ．应将阻值为6Ω和4Ω的两阻值并联【答案】 B【例12】 将三个阻值为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是（ ）A ．180Ω；20ΩB ．90Ω；40ΩC ．90Ω；20ΩD ．180Ω；90Ω 【答案】 A【例13】 把两个阻值不同的电阻R 1和R 2串联，则总电阻（ ）A ．介于两个电阻之间B ．比任何一个电阻都要小C ．比任何一个电阻都要大D ．可能等于其中的一个电阻 【答案】 C【例14】 下列几组电阻并联合，等效阻值最小的一组是（ ） 夯实基础能力提升人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） A ．30Ω和15Ω B ．20Ω和25Ω C ．10Ω和35Ω D ．5Ω和40Ω【答案】 D【例15】 如图所示电路，电阻R 1=R 2=4Ω，电源电压保持不变，当S 1、S 2都闭合时，电流表的示数为0.75A ，此时电路是 联电路，电路的总电阻是 Ω．当S 1闭合、S 2断开时，电路的总电阻是_______Ω，电流表的示数是______A ．【答案】 并 2 4 0.75【例16】 甲、乙两个导体的电阻之比是1:2，将它们串联接到同一电源两端，通过它们的电流强度之比是 ，两端的电压比是 ；若将它们并联到同一电源中，通过两个电阻的电流之比是 ，电阻两端电压之比是 ． 【答案】 1:1 1:2 2:1 1:1【例17】 如图所示的电路中，定值电阻R 2为10Ω，闭合开关S 前后干路中总电流的比为2∶3，则R 1的阻值为_______．【答案】 20Ω【例18】 定值电阻R 1=10Ω，R 2=5Ω，串联在电源电压不变的电路中时，通过R 1的电流I 1=0.2A ，则电源电压U =＿＿V ；若将两电阻并联在同一电路中时，干路中的电流I =＿＿＿A ． 【答案】 3 0.9【例19】 如图所示电路中，开关S 断开和闭合时，电流表示数之比是1：3，则R 1和R 2之比是（ ）模块三 欧姆定律计算夯实基础A．1：3 B．1：2 C．2：1 D．3：1【答案】B【例20】如图所示的电路中，电压U保持不变，R1=3R2，开关S断开时，电流表示数为I l，开关S闭合时，电流表示数为I2．则I1：I2= ．【答案】3：4【例21】如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω【答案】B【例22】有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） 电阻是20欧姆，求：（1） 电路中的总电阻（2） 灯泡L 2的电阻（3） 灯泡L 1和L 2两端的电压【答案】 （1）45Ω；（2）25Ω；（3）U 1=4V ；U 2=5V【例23】 有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L 1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L 2两端的电压（3）两个灯泡的电阻分别为多大 【答案】 （1）40Ω（2）6V （3）20Ω；20Ω【例24】 有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L 1两端的电压是3伏特，灯泡L 2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压 【答案】 （1）30Ω；90Ω（2）120Ω（3）12V提高班 【拓展1】 三个不等值的电阻，123R R R >>，其等效电阻R 的阻值不可能（ ） A ．串联时，1R R > B ．并联时3R R <C ．不论串联还是并联，R 的阻值在1R 到3R 之间D ．不论串联还是并联，只要一个电阻的阻值变小，R 的阻值一定变小 【答案】 C【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω 【答案】 D【拓展3】 电阻120R =Ω，250R =Ω，将它们并联后接到电源上，若通过电阻1R 的电流为0.1A ，则通过电阻2R 的电流是＿＿A.【答案】 0.04A【拓展4】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ，则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展5】 在图所示的电路中，由三节新干电池串联成的电池组做电源，L 1、L 2 的电阻分别为R 1=3欧姆，R 2=6欧姆，请将答案填入空白处： ①K 闭合，K 2断开时，A 1的示数是______安培；②K 闭合，K 2闭合后，A 的示数是______安培；V 的示数是______伏特． 【答案】 1.5 2.25 4.5尖子班 思维拓展训练（选讲）【拓展1】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ， 则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω【答案】 D【拓展3】 （多选）在如图所示的电路中，开关S 闭合后，电流表A 1、A 2的示数相等. 关于三个电阻的阻值关系，可能的是（ ） A ．R 1＝R 2＝R 3B ．R 3＝R 2≠R 1C ．R 3＝R 1≠R 2D ．R 2＝R 1≠R 3【答案】 A C【拓展4】 有四个电阻，已知它们的电阻值R 1＞R 2＞R 3＞R 4。

物理九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

【答案】反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．【答案】横截面积乙长度越长，电阻越大转换小勇【解析】【分析】【详解】(1)猜想：导体电阻可能与导体材料、长度、温度、横截面积等有关；(2)探究导体的长度对导体电阻的影响，要保持导体的材料、横截面积相同，改变导体的长度，所以应选用乙图进行探究；(3)分析图象可得出，导体的电阻与长度的关系是成正比；(4)将电阻丝接入A. B两点间，闭合开关，电阻的大小转换为灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小，这种方法叫转换法；(5)将灯泡换为电流表，当电路中电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此小勇同学的方案更好，可以起到保护电路的作用．3．如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图（1）实验中，他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。

九年级物理上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。

请你说出他出现错误的原因：_________________。

实际电压应是_____V。

他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。

把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。

（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。

（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。

【答案】看错了电压表量程2电流没有单位并联电路干路中的电流等于各支路电流之和避免偶然性，使结论更具有普遍性改变电源电压使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流【解析】【详解】出错的原因是接的小量程却按大量程读数，电源由两节干电池组成，电源电压最高是3 V，电压表示数不可能超过3 V，电压表大量程分度值是0.5 V，小量程分度值是0.1 V，大量程是小量程的5倍，电压表读数10 V是弄错了量程造成的，把小量程当做大量程了，因此正确读数是2 V；（1）分析表格中的数据可知，此表格设计中电流没有单位；由表中实验数据可知，支路电流之和等于干路电流，可以得出的实验结论是：并联电路干路中的电流等于各支路电流之和；（2）多次测量的目的是获得多组实验数据，避免偶然性，使实验结论具有普遍性与可靠性；据表格中的数据可知，小灯泡的电流是成倍数的增加，所以是通过改变电源电压的方式进行的实验；（3）一个电流表在不同位置测量时，读数误差较大，且要多次拆、接电路，稍显麻烦，为了减小误差、方便测量，可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流。

九年级物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做________法。

（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。

初三九年级物理物理中考电学实验(Word 版 含解析)答案一、电压 电阻中考物理电学实验1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她将电流表连入a 、b 、c 、d 四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。

（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是_______。

测量处a b c d 电流/A 0.2 0.2 0.2 1.0解析：断开 d 处的电流 串联电路中各处的电流都相等 不合适 实验次数太少，结论有偶然性【解析】【详解】（1）在连接电路时，为保护电路，开关应断开；（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。

（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。

2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为 00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；解析：保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a 、b 分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________解析：（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。

16.3 电阻1．电阻及其单位(1)定义：表示导体对电流的阻碍作用。

导体对电流的阻碍作用越大，电阻越大。

(2)符号：电阻用符号R表示，电路符号是“”。

(3)单位：国际单位制中，电阻的主单位是欧姆，简称欧，符号是Ω。

常用的单位还有千欧(kΩ)、兆欧(MΩ)，它们的关系是：1 MΩ＝103kΩ，1 kΩ＝103Ω或1 MΩ＝106Ω。

1 Ω的物理意义是：如果导体两端的电压是1 V，通过导体的电流是1 A，则这段导体的电阻是1 Ω。

【例1】完成下列单位换算。

3．2 kΩ＝________Ω；2．1 MΩ＝________Ω；2．2×105Ω＝________kΩ。

解析：单位换算要采用“先换量，再算数”的方法。

3.2 kΩ＝3.2×103Ω；2.1 MΩ＝2.1×106Ω；2.2×105Ω＝2.2×105×10－3kΩ＝220 kΩ。

答案：3.2×103 2.1×1062202．影响电阻大小的因素(1)电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积。

(2)电阻与导体的长度和横截面积的具体关系为：①在导体的材料和横截面积相同时，导体长度越长，电阻越大；②在导体的材料和长度相同时，导体的横截面积越大，电阻越小。

【例2】关于导体的电阻，下列说法中正确的是( )A．锰铜丝的电阻比铜丝的电阻大B．粗细相同的导线，长的电阻大C．长短相同的两根铝导线，细的电阻小D．粗细相同的两根镍铬合金线，长的电阻较大解析：此题考查导体电阻与其材料、长度和横截面积的关系。

因导体的电阻同时与三个因素有关，所以在表述电阻与其中一个因素的关系时，要限定另外两个因素不变，所以A、B错误。

在材料和长度相同时，细的导线电阻大，所以C错。

在材料和粗细相同时，长的导线电阻大，D对。

答案：D3．半导体和超导现象(1)半导体：半导体的导电性能介于导体和绝缘体之间，可以制成二极管、三极管等，是构成集成电路的重要元件之一。

物理九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

九年级物理电压电阻技巧和方法完整版及练习题含解析一、电压电阻选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．3．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。
