下载文档原格式
2005.12.26品级系列GF-PET（玻璃纤维增强聚对苯二甲酸乙二醇酯）客户注意事项●本资料所记载的物性值是按各种规格及实验方法规定的条件下制得的实验片的代表性测试值。
●本资料是根据本公司积累的经验及实验数据作成的，本文所示数据对在不同的条件下使用的制品不一定能完全适用。
因此其内容并非能保证完全适用于客户的使用条件，引用或借用时请客户作最终判断。
●有关本资料所介绍的应用例、使用例等技术及数据、使用寿命、可能性等请客户自作考虑。
此外，本公司材料并没有考虑到在医疗和齿科方面的应用（用作移植组织片），故不推荐用在此方面。
●有关适当的操作规程，请根据使用目的参考相应材料的[技术资料]。
●有关本公司材料的安全使用，请参考与所用材料、品级相对应的制品安全数据表[MSDS]。
●本资料是根据现阶段搜集到的资料、信息、数据而作成的，如有新的见解时，有可能不加预告而作更改，敬请注意。
●对本公司制品的说明材料，或者是这里所说的注意事项等，如有任何不明白的地方，敬请与本公司联系商谈。
*[FR-PET ®]是帝人株式会社在日本及其他国家的注册商标，关联公司的WinTech Polymer株式会社受权使用此商标。
目录1. B3015FA的一般物性@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@以上数值为材料的代表性测试值、并非该规格材料的最低值。
項目 Item單位 unit試驗標准 Test reqvtremt條件Conditions PBT(MG-0130)BK 比重Density g/cm3ISO 1183― 1.62吸水率WaterAbsorption%―23℃水中24H0.05熔體質量Melt Mass-flow rate g/10min ISO1133250℃ 2.16KG102成型收縮率Molding shrin kage%―1mmt TD0.8拉伸模量Tensile Modulus Mpa ISO 527-1―11000斷裂應力 stress at Break Mpa ISO 527-2―132斷裂伸長率Strain at Bredk%―― 1.7擾曲強度Flexural strength Mpa ISO 178―200擾曲模量Flexural Modulus Mpa ISO 178―10000擺式沖擊強度Charpy lmpact strength KJ/㎡ISO 17923℃有缺口12熔點Melting Temperature℃ISO 3146―224熱變型溫度Heat Distortion Temperature℃ISO-75 1.80 MPa205長期使用溫度Temperature of Long-term use℃――120燃燒性Flammability―UL-94 1.6mm V0介電常數Dielectric Constant60HZ IEC 250― 3.4體積電阻系數Volume Resistivity Ω-cm D257―1016絕緣強度Dielectric strength kv/mm IEC243-12mm25硬度Herdness D D785―82玻纖含量Glass Fibev Contet%D2548―30注:本表數據為實驗平均值應屬正確無誤 ,唯因使用時之情況非受本公司管制.任何推荐或建議,本公司恕不負保証之責,倘若發生任何意外,均由用戶自行負責.。
宝瑞塑胶原料有限公司
概述材料聚碳酸酯/聚对苯二甲酸丁二醇酯（PBT）混合，非增强
类别：热塑性聚合物聚碳酸酯（PC）聚碳酸酯/聚对苯二甲酸丁二酯（PBT）共混物，非增强聚酯，TP，聚对苯二甲酸丁二醇酯（PBT）
材质说明：此属性数据MatWeb的数据库类别“聚碳酸酯/聚对苯二甲酸丁二酯（PBT）混合，非增强”总结了类似的材料。
报告的每个属性的值范围是适当MatWeb的条目的最小值和最大值。
的注释报告的平均值，用于计算平均值的数据点的数目。
值不一定是典型的任何特定的品位，尤其是不太常见的价值观和那些可以受影响最严重的添加剂或加工方法。
宝瑞塑胶原料有限公司
W ww. P 概述材料为聚对苯二甲酸丁二醇酯（PBT），挤出级
类别：聚合物，热塑性聚酯，TP ; 聚对苯二甲酸丁二酯（PBT），聚对苯二甲酸丁二酯（PBT），挤出级
材质说明：此属性数据MatWeb的数据库类别“聚对苯二甲酸丁二酯（PBT），挤出级”总结了类似的材料。
报告的每个属性的值范围是适当MatWeb的条目的最小值和最大值。
的注释报告的平均值，用于计算平均值的数据点的数目。
值不一定是典型的任何特定的品位，尤其是不太常见的价值观和那些可以受影响最严重的添加剂或加工方法。
杜邦高性能聚合物可以是你的合作伙伴，以帮助您进行一个项目从概念到商业化。
我们的产品往往是昂贵的高性能特种聚合物和金属之间架起了一座桥梁。
泰科纳是一个以解决方案为导向的公司，采用先进的聚合物技术生产高性能塑料材料，用于。

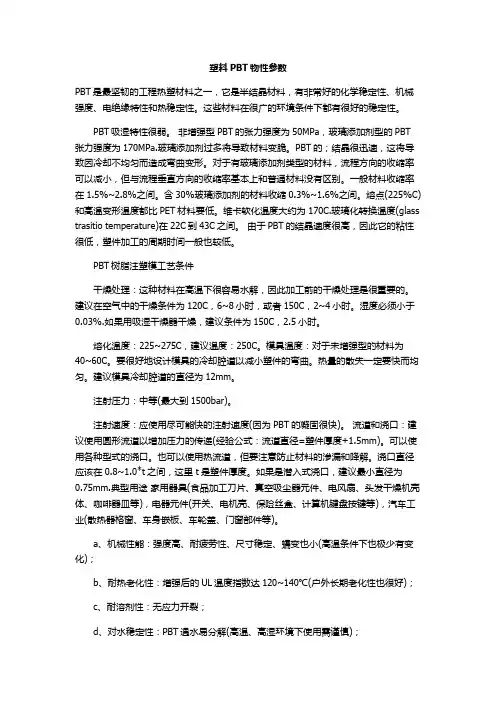

塑料PBT物性参数PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。
这些材料在很广的环境条件下都有很好的稳定性。
PBT吸湿特性很弱。
非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT 张力强度为170MPa.玻璃添加剂过多将导致材料变脆。
PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。
对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。
一般材料收缩率在1.5%~2.8%之间。
含30%玻璃添加剂的材料收缩0.3%~1.6%之间。
熔点(225%C)和高温变形温度都比PET材料要低。
维卡软化温度大约为170C.玻璃化转换温度(glass trasitio temperature)在22C到43C之间。
由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
PBT树脂注塑模工艺条件干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。
建议在空气中的干燥条件为120C，6~8小时，或者150C，2~4小时。
湿度必须小于0.03%.如果用吸湿干燥器干燥，建议条件为150C，2.5小时。
熔化温度：225~275C，建议温度：250C。
模具温度：对于未增强型的材料为40~60C。
要很好地设计模具的冷却腔道以减小塑件的弯曲。
热量的散失一定要快而均匀。
建议模具冷却腔道的直径为12mm。
注射压力：中等(最大到1500bar)。
注射速度：应使用尽可能快的注射速度(因为PBT的凝固很快)。
流道和浇口：建议使用圆形流道以增加压力的传递(经验公式：流道直径=塑件厚度+1.5mm)。
可以使用各种型式的浇口。
也可以使用热流道，但要注意防止材料的渗漏和降解。
浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。
如果是潜入式浇口，建议最小直径为0.75mm.典型用途家用器具(食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等)，电器元件(开关、电机壳、保险丝盒、计算机键盘按键等)，汽车工业(散热器格窗、车身嵌板、车轮盖、门窗部件等)。
PET/PBT/PCT聚酯塑料性能介绍一、聚对苯二甲酸乙二醇酯英文名Polyethyleneterephthalate，有时写作poly(ethyleneterephthalate)，简称PET，PETE。
聚对苯二甲酸乙二醇酯是由对苯二甲酸二甲酯与乙二醇酯交换或以对苯二甲酸与乙二醇酯化先合成对苯二甲酸双羟乙酯，然后再进行缩聚反应制得。
PET 的分子式：(C10H8O4)n ，PET的化学结构PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。
在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。
PET 有酯键，在强酸、强碱和水蒸汽作用下会发生分解，耐有机溶剂、耐候性好。
缺点是结晶速率慢，成型加工困难，模塑温度高，生产周期长，冲击性能差。
一般通过增强、填充、共混等方法改进其加工性和物性，以玻璃纤维增强效果明显，提高树脂刚性、耐热性、耐药品性、电气性能和耐候性。
但仍需改进结晶速度慢的弊病，可以采取添加成核剂和结晶促进剂等手段。
加阻燃剂和防燃滴落剂可改进PET阻燃性和自熄性。
聚对苯二甲酸乙二醇酯是由对苯二甲酸二甲酯与乙二醇酯交换或以对苯二甲酸与乙二醇酯化先合成对苯二甲酸双羟乙酯，然后再进行缩聚反应制得。
属结晶型饱和聚酯，平均分子量(2-3)×104，重均与数均分子量之比为1.5-1．8。
相对密度1.368．熔点225℃，流动温度243℃：，玻璃化温度80℃，马丁耐热80 ℃，热变形温度98℃(1. 82MPa)，分解温度353℃。
具有优良的机械性能．刚性高．硬度大，吸水性很小，尺寸稳定性好。
韧性好，耐冲击、耐摩擦、耐蠕变。
耐化学性好，溶于甲酚、浓硫酸、硝基苯、三氯醋酸、氯苯酚，不溶于甲醇、乙醇、丙酮、烷烃。
使用温度-100～120℃。
弯曲强度148-310MPa吸水性0. 06％-0.129％冲击强度64.1-128J／m洛氏硬度M 90-95伸长率 1.8％-2.7％PET大量用作纤维，而工程塑料树脂可分为非工程塑料级和工程塑料级两大类，非工程塑料级主要用于瓶、薄膜、片材、耐烘烤食品容器等。
