工艺流程示意图怎么画工艺流程示意图是指在工业生产过程中，用可视化的方式呈现工艺、工序和流程的图表。
它对于指导生产、提高效率、降低成本具有重要意义。
那么，该如何画一张清晰、简洁且具有表达力的工艺流程示意图呢？第一步：收集信息在开始绘制工艺流程示意图之前，首先需要收集所需的信息。
这些信息可以包括工艺流程中的每个步骤、工序所需的时间和资源，以及可能的并行或串行操作等。
第二步：确定横向与纵向在绘制工艺流程示意图之前，需要确定图表的横向和纵向。
横向代表时间轴，从左到右表示工艺流程的执行顺序；纵向代表工艺流程中的每个步骤或工序。
第三步：选择合适的图形符号为了清晰表达工艺流程，选择适当的图形符号是非常重要的。
可以使用一些常见的符号来表示不同的操作，例如矩形代表工序，箭头表示操作顺序，菱形表示决策点等。
确保图形符号的一致性和易于理解。
第四步：绘制示意图根据搜集到的信息和选择的图形符号，开始绘制工艺流程示意图。
按照时间轴绘制横向的流程图，每个步骤或工序以矩形框的形式呈现。
使用箭头来表示操作的顺序，从一个步骤指向下一个步骤。
在需要做出决策的地方使用菱形。
确保图中每个步骤都被清晰地标注，以便读者能够理解。
第五步：优化示意图绘制完成后，对图表进行优化。
可以删除多余的线条或符号，保持图表的简洁和易于理解。
可以使用颜色和线条的粗细来强调关键步骤或重要信息。
确保示意图的布局合理，不拥挤、不混乱。
第六步：添加说明文字最后，为工艺流程示意图添加必要的说明文字。
文字应该简洁明了，可以标注每个步骤的具体工作内容、所需时间或资源等。
这有助于读者更好地理解工艺流程。
通过以上步骤，一个清晰、简洁且具有表达力的工艺流程示意图就可以绘制完成。
工艺流程示意图的设计应该考虑到读者的需求，尽量简洁明了，并且易于理解。
绘制好的工艺流程示意图可以帮助人们更好地把握整个生产过程，提高工作效率，降低错误和成本。
绘制工艺流程示意图是一个需要经验和技巧的过程，需要根据具体的生产工艺和流程进行灵活调整。

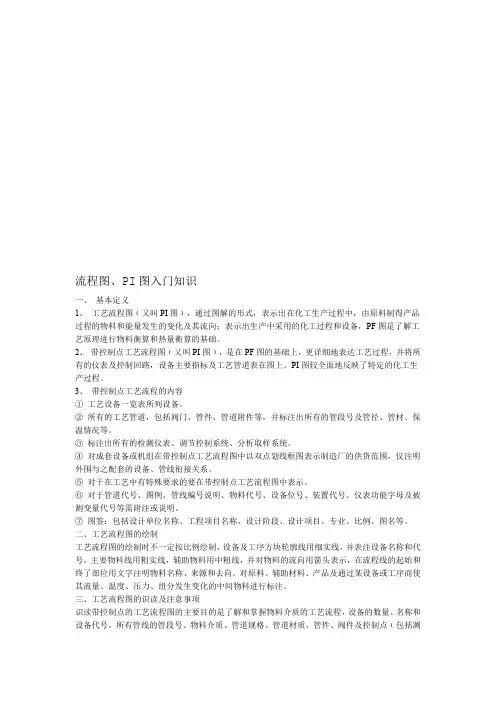

流程图、PI图入门知识一、基本定义1、工艺流程图﹙又叫PI图﹚，通过图解的形式，表示出在化工生产过程中，由原料制得产品过程的物料和能量发生的变化及其流向；表示出生产中采用的化工过程和设备，PF图是了解工艺原理进行物料衡算和热量衡算的基础。
2、带控制点工艺流程图﹙又叫PI图﹚，是在PF图的基础上，更详细地表达工艺过程，并将所有的仪表及控制回路，设备主要指标及工艺管道表在图上。
PI图较全面地反映了特定的化工生产过程。
3、带控制点工艺流程的内容①工艺设备一览表所列设备。
②所有的工艺管道，包括阀门、管件、管道附件等，并标注出所有的管段号及管径、管材、保温情况等。
③标注出所有的检测仪表、调节控制系统、分析取样系统。
④对成套设备或机组在带控制点工艺流程图中以双点划线框图表示制造厂的供货范围，仅注明外围与之配套的设备、管线衔接关系。
⑤对于在工艺中有特殊要求的要在带控制点工艺流程图中表示。
⑥对于管道代号、图例、管线编号说明、物料代号、设备位号、装置代号、仪表功能字母及被测变量代号等需附注或说明。
⑦图签：包括设计单位名称、工程项目名称、设计阶段、设计项目、专业、比例、图名等。
二、工艺流程图的绘制工艺流程图的绘制时不一定按比例绘制，设备及工序方块轮廓线用细实线，并表注设备名称和代号，主要物料线用粗实线，辅助物料用中粗线，并对物料的流向用箭头表示，在流程线的起始和终了部位用文字注明物料名称、来源和去向。
对原料、辅助材料、产品及通过某设备或工序而使其流量、温度、压力、组分发生变化的中间物料进行标注。
三、工艺流程图的识读及注意事项识读带控制点的工艺流程图的主要目的是了解和掌握物料介质的工艺流程，设备的数量、名称和设备代号，所有管线的管段号、物料介质、管道规格、管道材质，管件、阀件及控制点﹙包括测压点、测温点、流量、分析点﹚的部位和名称及自动控制系统，与工艺设备有关的辅助物料﹙水、汽﹚的使用情况。
以便在检修和工艺操作实践中，做到心中有数。
