环都组合式热回收空气处理机组

组合式空气处理机组组合式空气处理机组基本技术要求1）投标方提供的联合空气处理机组的功能分区、总体控制尺寸、制冷量、冷冻水流量、水阻力、电机功率等应满足设备材料清单要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设z在地下车站通风空调机房内，机房设z机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）组合式空气处理机组（包括电机）应能在环境温度较高的环境中长期存放≤ 45℃和相对湿度≤ 98%. 安装调试完成后，无需任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5) . 组合式空气处理机组与电动空气阀联锁。

启动时，先打开风机联动空气阀，再启动机组；停机时，先停止机组，然后关闭风机联动空气阀。

接线端子处应预留至少能连接四个空气阀的端子。

6）一、基本要求（1）组合式空气处理机组内配z的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组配有Z差压报警装置Z、电机过热保护及报警装置Z、绕组温度检测及报警装置Z。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组的各个功能部分，包括机架和壁板，都有足够的强度，在运输、启动、运行和停止后都没有凹凸变形。

（5）组合式空气处理机组设z底座找平架，进风混合段、过滤段、中间段、送风段设z检修门；检修门严密、灵活，开启及锁紧功能良好。

组合式空气处理机组----2fe02e08-7163-11ec-b958-7cb59b590d7d空气处理机组ysm系列“YSM”系列是一款双层面板模块化空气处理机组，可满足大容量YSM空气处理机组在空调中的各种应用需求，具有特殊的压铝框架、胶态角撑和扁平箱容积。

可任意选择40种标准规格，风量从面板到门窗不等，美观流畅。

1,200~99,180m3/h、最大外部静压为1000 PA。

采用特殊铝制型材和安全的pvc压条，这种独特的紧锁装置可以使简单高效的设计基于使用模数（m）95mm。

为了快速有效地移除所有箱板，您可以轻松移除所有箱板。

选择最合适的机型，我们利用计算机程序为客户确定机组规格和参数，实现最优化设计。

过滤器的过滤材料根据过滤器等级要求确定，过滤器可以从前面取放。

冷水盘管由铜管和铝翅片制成。

加热可以是热水、电加热或蒸汽。

如果您有特殊要求，请联系我们当地的办事处。

式，可根据用户需要选择安装。

冷凝水盘是一个“干水盘”，盘内没有积水的危险。

单元命名注：顺着气流前进的方向，进出水管在左侧为左机；反之为右机。

行业领先的技术——TiO Johnson Controls一直致力于健康的概念，针对无处不在的室内空气质量2健康空气消毒器问题，率先推出独创的iaq空气品质监测技术，配合全球独一无二的纳米级tio2健康空气杀菌技术，确保室内空气新鲜健康。

江森自控纳米级tio2健康空气杀菌技术，能氧化、分解空气中的有害物质，有效杀灭通过空气传播的细菌等，安全高效去除异味、有害微生物以及其它所有有害物质：生物污染物—细菌、病菌......有机污染物——挥发性有机化合物（VOCs）、甲醛、苯等霉菌、真菌等无机的气态污染物—nox,sox......烟味和令人不舒服的气味强生自控致力于为您创造一个健康舒适的室内空气环境，驱除您周围空气中的所有有害物质，并不遗余力地保持您的健康！具体而言，纳米TiO 2健康空气灭菌技术的特点包括：江森自控是行业首家将纳米tio2健康空气杀菌技术应用于家用及商用中央空调和空气侧产品的领先者。

热回收空调机组技术要求1.招标范围热回收空调机组本体（变频风机、电热式蒸汽加湿器、蜂巢式高压静电灭菌除尘过滤器应包括控制柜）及其配套零部件的供应和设备的调试及维保。

高压微雾加湿只需按照我司已确定的高压微雾加湿品牌规格选配高压管路及热回收空调机组内的高压微雾加湿部件。

加湿主机及软水装置已包括在空调机组标段内。

2.环境条件：电源：1、三相交流：380V 50Hz2、单相交流：220V 50Hz3、波动范围：电压±10％频率±5％3、整体技术要求3.1投标人提供的热回收空调机组技术参数应满足凯悦工程标准、《供货需求表》要求。

3.1.1、冷、热量应不低于设计要求3.1.2转轮热回收效率应≥70％，板式热回收效率应≥60％。

3.2热回收机组生产厂家须有生产及安装同类型设备的经验，且其所生产的设备须具有三年以上成功运行的经验。

招标方在评标时有权考证。

3.3 有关设备须符合下列有关国际认可的机构/组织和中国有关政府机关所制订的条例和规范。

3.4 热回收机组要求为通过欧洲TUV检测和EUROVENT一体化认证的机型。

3.5 机组冷/热盘管的空气阻力不能超过125Pa，而流过盘管的风速不能2.7m/s。

3.6机组外壳箱体须为双层金属板结构，内外层分别采用厚度不小于0.8mm及1.3mm的镀锌钢板，中间夹以保温材料拼合安装在坚固的五角柱组合而成的框架上，形成坚固、耐用及气密的机组。

面板及框架表面须经防锈处理。

3.7外壳钢板的组合设计应为可拆卸的并附设检修门及手柄以方便风机和盘管的检修。

3.8机组在正常运行时所产生的震动及噪音必须不能超过指定的标准。

3.9须采用40mm厚不含CFC、抗腐烂的保温材料作为机组外壳间壁及结构支撑件的保温，导热系数不能大于0.02w/m.℃，须保证机组表面不含产生凝结水。

3.10所有由厂方提供及安装的保温及消音材料，必须为当地消防部门批准使用的耐火材料。

3.11热回收空调机组各组件必须为不含石棉物质产品。

版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14注意：由于订货的不同，您所购买的机组可能并不具备本说明书所包含的某些功能，具体性能参数应在订货前向深圳欧威尔公司声明。

警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。

防触电：此标记适用于电气安装、维修等操作。

只有有经验的合格电工才能进行本机组的接线工作。

注意：必须遵守本注意内容，以免使用者操作不当可能导致的空气处理机组损坏。

注意：安装和维修须由熟悉当地有关法规，并对此类设备有经验的合格人员承担。

警告：尖锐的边缘和盘管表面有可能伤人，最好避免触及。

警告：运转的机器和电源有危险性，它可导致严重的人员伤亡事故，维修时须切断电源并确认所有运动部件均已静止。

在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。

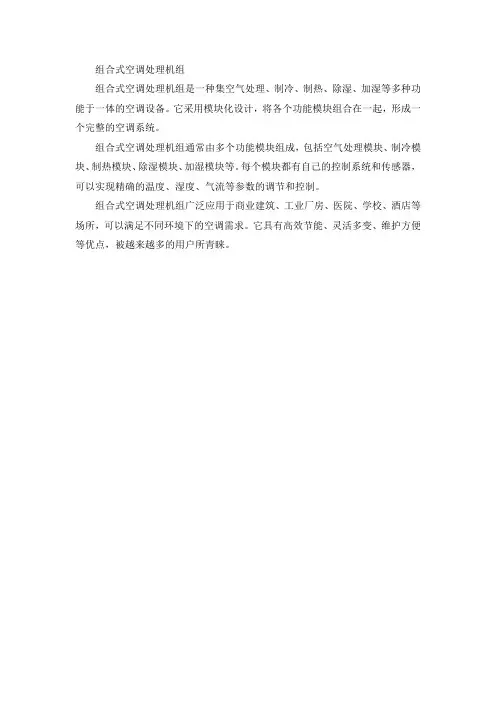

组合式空调处理机组
组合式空调处理机组是一种集空气处理、制冷、制热、除湿、加湿等多种功能于一体的空调设备。

它采用模块化设计，将各个功能模块组合在一起，形成一个完整的空调系统。

组合式空调处理机组通常由多个功能模块组成，包括空气处理模块、制冷模块、制热模块、除湿模块、加湿模块等。

每个模块都有自己的控制系统和传感器，可以实现精确的温度、湿度、气流等参数的调节和控制。

组合式空调处理机组广泛应用于商业建筑、工业厂房、医院、学校、酒店等场所，可以满足不同环境下的空调需求。

它具有高效节能、灵活多变、维护方便等优点，被越来越多的用户所青睐。

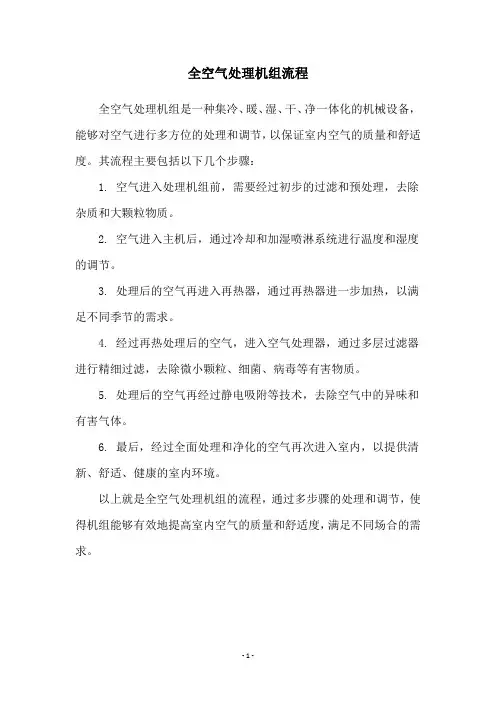

全空气处理机组流程
全空气处理机组是一种集冷、暖、湿、干、净一体化的机械设备，能够对空气进行多方位的处理和调节，以保证室内空气的质量和舒适度。

其流程主要包括以下几个步骤：
1. 空气进入处理机组前，需要经过初步的过滤和预处理，去除杂质和大颗粒物质。

2. 空气进入主机后，通过冷却和加湿喷淋系统进行温度和湿度的调节。

3. 处理后的空气再进入再热器，通过再热器进一步加热，以满足不同季节的需求。

4. 经过再热处理后的空气，进入空气处理器，通过多层过滤器进行精细过滤，去除微小颗粒、细菌、病毒等有害物质。

5. 处理后的空气再经过静电吸附等技术，去除空气中的异味和有害气体。

6. 最后，经过全面处理和净化的空气再次进入室内，以提供清新、舒适、健康的室内环境。

以上就是全空气处理机组的流程，通过多步骤的处理和调节，使得机组能够有效地提高室内空气的质量和舒适度，满足不同场合的需求。

- 1 -。

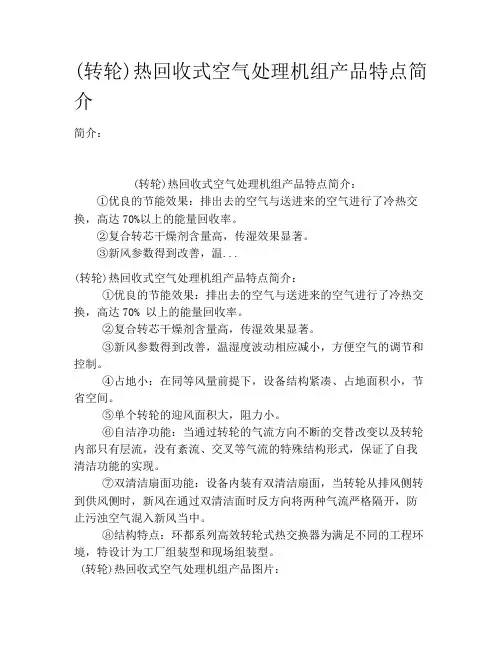

(转轮)热回收式空气处理机组产品特点简介
简介：
(转轮)热回收式空气处理机组产品特点简介：
①优良的节能效果：排出去的空气与送进来的空气进行了冷热交换，高达70%以上的能量回收率。

②复合转芯干燥剂含量高，传湿效果显著。

③新风参数得到改善，温...
(转轮)热回收式空气处理机组产品特点简介：
①优良的节能效果：排出去的空气与送进来的空气进行了冷热交换，高达70% 以上的能量回收率。

②复合转芯干燥剂含量高，传湿效果显著。

③新风参数得到改善，温湿度波动相应减小，方便空气的调节和控制。

④占地小：在同等风量前提下，设备结构紧凑、占地面积小，节省空间。

⑤单个转轮的迎风面积大，阻力小。

⑥自洁净功能：当通过转轮的气流方向不断的交替改变以及转轮内部只有层流，没有紊流、交叉等气流的特殊结构形式，保证了自我清洁功能的实现。

⑦双清洁扇面功能：设备内装有双清洁扇面，当转轮从排风侧转到供风侧时，新风在通过双清洁面时反方向将两种气流严格隔开，防止污浊空气混入新风当中。

⑧结构特点：环都系列高效转轮式热交换器为满足不同的工程环境，特设计为工厂组装型和现场组装型。

(转轮)热回收式空气处理机组产品图片：。

热回收空调机组的概述及工作原理
简介：
随着世界范围内能源日趋紧张、矿物燃料减少和能源需求明显增长,促使人们探索节能的新途径和提高能源的有效利用率。

根据各国的能源利用水平不同，有43%~70%的能源主要以废热的形式丢失，还会造成城市的“热岛效应”。

...
随着世界范围内能源日趋紧张、矿物燃料减少和能源需求明显增长,促使人们探索节能的新途径和提高能源的有效利用率。

根据各国的能源利用水平不同，有43%~70%的能源主要以废热的形式丢失，还会造成城市的“热岛效应”。

故欧美发达国家十分重视空调热回收技术的研究和实践，实现热能的二次利用，从而减少能源的直接消耗和排放，以达到节能和环保的目的。

在中国，近几年来，我国的空调热回收技术也得到了迅速发展，在实际工程应用中的节能效果相当明显，广泛应用于宾馆、医院、学校、工厂、大型场馆等场所。

如图，在lgP-H图中
2点到5点的过程为整个冷凝过程
2点到3点是制冷剂的过热段显热放热过程
3点到4点是制冷剂的潜热放热过程
4点到5点是制冷剂的过冷段显热放热过程

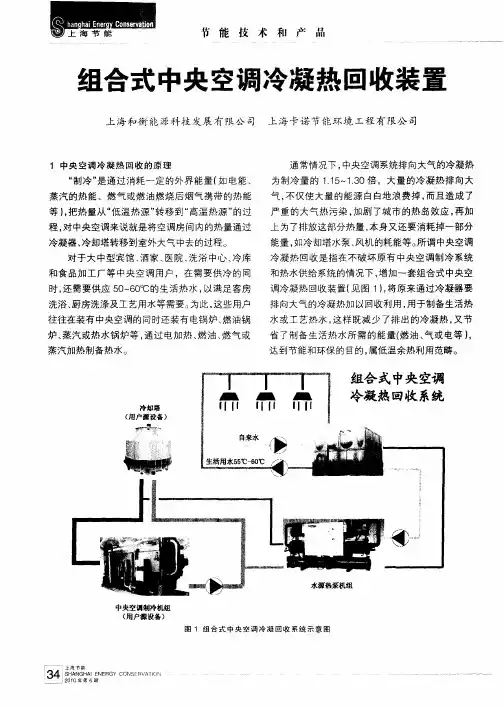

· 部分热回收指部分利用制冷剂的冷凝热加热生活用水，水温高于冷凝温度（上图2—3过程）
· 全部热回收指制冷剂过热蒸气冷却、冷凝和过冷，冷凝热全部回收加热生活用水，水温低于冷凝温度（上图2—5过程）。

组合式空气处理机组的工作原理【摘要】组合式空气处理机组是一种集制冷和空气处理功能于一体的设备，其在空调系统中起着至关重要的作用。

本文首先介绍了组合式空气处理机组的概念和重要性，接着详细讲解了机组的结构和组成部分，制冷循环和空气处理循环的工作原理，以及机组的控制系统和能耗节约的特点。

通过深入的分析，可以发现组合式空气处理机组的工作原理对空气处理系统的效率和性能有着重要的影响。

在未来发展方向方面，可以继续优化机组的控制系统和提高能耗节约效果。

本文系统地阐述了组合式空气处理机组的工作原理，为相关领域的研究和实践提供了重要的参考依据。

【关键词】组合式空气处理机组、工作原理、结构、制冷循环、空气处理循环、控制系统、能耗节约、效率、性能、发展方向。

1. 引言1.1 介绍组合式空气处理机组的概念组合式空气处理机组是一种集制冷、空气处理、风量调节和空气清洁等功能于一体的空气处理设备。

它将制冷循环和空气处理循环结合在一起，通过调节风量和温湿度等参数，实现对空气的处理和调节。

组合式空气处理机组在现代建筑中起着至关重要的作用，能够为建筑提供舒适、清洁、健康的室内环境。

组合式空气处理机组通过制冷循环冷却室内空气，并通过空气处理循环去除空气中的尘埃、细菌和异味等有害物质，保证室内空气的质量。

机组还具备节能、环保等特点，能够有效降低建筑运行成本，减少能源消耗。

组合式空气处理机组是现代建筑中不可或缺的重要设备，它为建筑提供了良好的室内环境，提升了建筑的整体舒适性和健康性。

1.2 阐述组合式空气处理机组的重要性组合式空气处理机组在空调系统中扮演着至关重要的角色，其重要性主要体现在以下几个方面：组合式空气处理机组可以实现多种功能的整合，比如制冷、加热、除湿、新风等功能。

通过一体化设计和组合式配置，可以满足不同场所和需求的空气处理需求，提高空调系统的灵活性和适用性。

组合式空气处理机组具有高效节能的特点。

通过优化制冷循环和空气处理循环的工作原理，可以实现能耗的节约和运行成本的降低。

组合式空调机组的组成1.引言1.1 概述概述部分的内容应该对组合式空调机组进行一个简要的介绍和概述。

以下是关于组合式空调机组的概述内容的一个例子：组合式空调机组是一种集冷却、加热、通风以及制冷等多种功能于一体的空调设备，其组合了不同的组成部分，在实现高效能的同时，也能满足多种不同空调需求。

随着科技的发展和需求的增加，组合式空调机组在近年来在商业和住宅领域中得到了越来越广泛的应用。

组合式空调机组的主要组成部分包括压缩机、冷凝器、蒸发器、风机、阀门和控制系统等。

其中，压缩机是组合式空调机组的核心部件，它通过压缩制冷剂来实现冷却和制冷的功能。

冷凝器则用于将制冷剂的热能释放到外部环境中，使制冷剂迅速冷却并变成液体。

蒸发器则承担着吸收热能和风冷或水冷的功能，其通过传导的方式将热能从室内吸收，并将制冷剂加热蒸发。

风机则负责将室内的空气循环起来，使室内温度更加均匀。

控制系统则是组合式空调机组的智能化部分，通过传感器和控制器，可以实现对机组的自动控制和调节。

组合式空调机组相对于传统单一功能的空调设备，具有多种优势。

首先，由于组合式空调机组集成了多种功能，可以满足不同空调需求，减少了设备的数量和安装的复杂度。

其次，组合式空调机组采用了先进的制冷技术和控制手段，具有更高的能效和节能性能，能够降低空调运行成本和能耗。

此外，由于组合式空调机组具有灵活的系统设计和模块化的构建方式，使得设备的维护和维修更加方便快捷。

随着绿色环保意识的增强和能源消耗问题的关注，组合式空调机组在未来的发展趋势中将会继续得到推广和应用。

预计未来的组合式空调机组将更加智能化、高效能、环保和节能。

通过不断的技术创新和改进，组合式空调机组将能够更好地满足人们日益增长的空调需求。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本篇文章的整体构架和每个章节的内容概要。

通过明确的文章结构，读者可以更好地了解文章的组织形式，并在阅读过程中更容易地找到所需信息。

环都托普—热回收式新风换气机（热交换器）
功能：1、通风换气功能将新鲜的空气送入室内，同时排出室内污浊的空气；
2、能量回收功能内置高效节能的热交换器，通风换气的同时实现能量交换（温、湿度），大大降低新风负荷，70%的能量回收率；
3、完美的静音效果采用独特的孔消声技术；
4、空气过滤净化功能专业级的空气过滤装置，保证空气清新而洁净；
5、旁通功能设备内部增设旁通系统，在过渡季节或室外空气比室内舒适时，利用旁通功能充分利用大自然的免费资源，延长热交换器的使用寿命；
6、高密封性和维护便利兼备热交换器和机器采用一次成型导轨连接，并嵌入独创的柔性密封材料，即能做到免工具抽拉拆卸，维护保养方便，同时确保新风与污风彻底隔离，避免了新风的二次污染。

小型高效系列新风换气机：风量115~2000m³/h
小型静音系列新风换气机：风量150~1300m³/h
小型高静压系列新风换气机：风量100~1000m³/h
中型标准系列新风换气机：风量1000~6000m³/h
大型标准系列新风换气机：风量7500~20000m³/h采用落地式安装
小型壁挂系列新风换气机：风量300~1000m³/h
控制系统：
HDK-08型/HDK-09D型/HDK-09S型控制器：
风机三速转换
普通换气/能量回收模式转换
送风机、排风机可单独启停控制
室内温度测量
温度校准功能
KM 接触器FR热继电器FU熔断器（保险）。

空气源热泵热回收新风净化机清华大学/李元哲 单明天津五洲同创空调制冷设备有限公司/杨建摘要：建筑通风是十分重要的，尤其是在雾霾天气，本文比较了两种热回收新风净化机，认为空气源热泵热回收空气净化机有诸多优势。

关键词： 空气源热泵 热回收 新风净化机Air source heat pump heat recovery fresh air purifierBy li Yuanzhe,shanm,YangjianAbstract：Ventilation of buildings is very important Especially in hazy weather The paper compares two kinds of heat recovery air cleaners Think of air source heat pump heat recovery air cleaners havemany advantagesKeywords:Air source heat pump Heat recovery Fresh air purifierTsinghua UniversityTianjin Wuzhou Tongchuang Air Conditioning Refrigeration Equipment Co., Ltd.1建筑通风的作用及重要性建筑通风一般是指以室外新风置换室内被污染的空气，在公共建筑尤其是人员密集的建筑，如教室、会议室等，污染物主要是人体生理活动引起的二氧化碳、不良气味、粉尘及室内装修污染，人体二氧化碳的排放约15L/h•人，由此形成对室外新风的需求量，以所需新风量置换室内排风就可以同时去除不良气味及粉尘，使二氧化碳日平均值达到1000PPm限值《GB/T18883-2002室内环境质量标准》。

但是，北方冬季雾霾天气时有发生，新风直接进入室内为不可行，必须加以净化，当前实践证明用物理的过滤方法并在一定时间加以清洗或更换，使PM2.5等降低至35mg/m3，最高至75mg/m3，再送入室内是可行的，《CJJ/T309-2013建筑通风效果测试与评价标准》；此外，党的十九大提出要满足人民生活日益增长的美好需求，还必须重视建筑内的热舒适度，把温度过低的新风直接引入室内或夏季温湿度过高的新风直接引入室内，也是不可取的。
