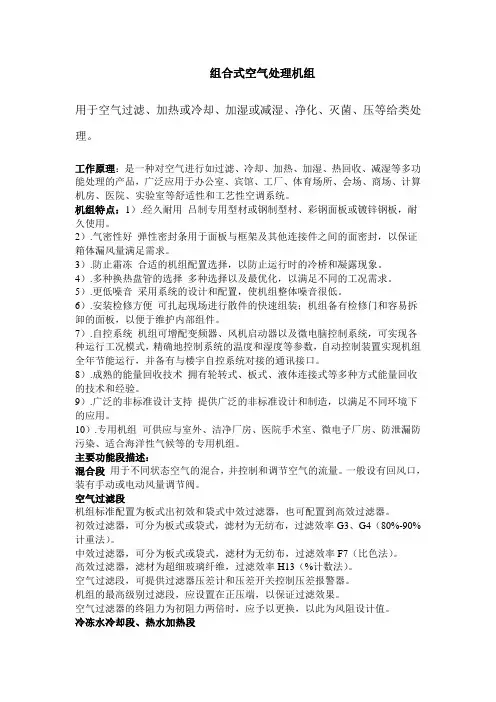

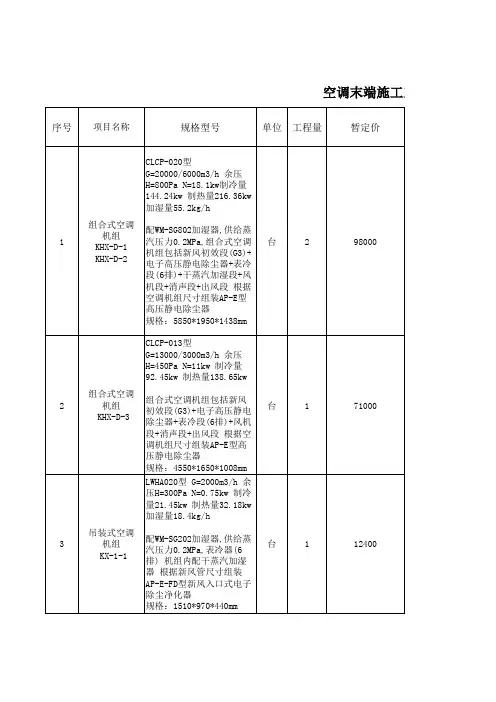

CLCP系列组合式空气处理机组

组合式空气处理机组用于空气过滤、加热或冷却、加湿或减湿、净化、灭菌、压等给类处理。

工作原理：是一种对空气进行如过滤、冷却、加热、加湿、热回收、减湿等多功能处理的产品，广泛应用于办公室、宾馆、工厂、体育场所、会场、商场、计算机房、医院、实验室等舒适性和工艺性空调系统。

机组特点：1）.经久耐用吕制专用型材或钢制型材、彩钢面板或镀锌钢板，耐久使用。

2）.气密性好弹性密封条用于面板与框架及其他连接件之间的面密封，以保证箱体漏风量满足需求。

3）.防止霜冻合适的机组配置选择，以防止运行时的冷桥和凝露现象。

4）.多种换热盘管的选择多种选择以及最优化，以满足不同的工况需求。

5）.更低噪音采用系统的设计和配置，使机组整体噪音很低。

6）.安装检修方便可扎起现场进行散件的快速组装；机组备有检修门和容易拆卸的面板，以便于维护内部组件。

7）.自控系统机组可增配变频器、风机启动器以及微电脑控制系统，可实现各种运行工况模式，精确地控制系统的温度和湿度等参数，自动控制装置实现机组全年节能运行，并备有与楼宇自控系统对接的通讯接口。

8）.成熟的能量回收技术拥有轮转式、板式、液体连接式等多种方式能量回收的技术和经验。

9）.广泛的非标准设计支持提供广泛的非标准设计和制造，以满足不同环境下的应用。

10）.专用机组可供应与室外、洁净厂房、医院手术室、微电子厂房、防泄漏防污染、适合海洋性气候等的专用机组。

主要功能段描述：混合段用于不同状态空气的混合，并控制和调节空气的流量。

一般设有回风口，装有手动或电动风量调节阀。

空气过滤段机组标准配置为板式出初效和袋式中效过滤器，也可配置到高效过滤器。

初效过滤器，可分为板式或袋式，滤材为无纺布，过滤效率G3、G4（80%-90%计重法）。

中效过滤器，可分为板式或袋式，滤材为无纺布，过滤效率F7（比色法）。

高效过滤器，滤材为超细玻璃纤维，过滤效率H13（%计数法）。

空气过滤段，可提供过滤器压差计和压差开关控制压差报警器。

组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。

接线端子应预留可供接入至少四个风阀状态的端子。

6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。

（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。

（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。

组合式空气处理机组的工作原理【摘要】组合式空气处理机组是一种集制冷和空气处理功能于一体的设备，其在空调系统中起着至关重要的作用。

本文首先介绍了组合式空气处理机组的概念和重要性，接着详细讲解了机组的结构和组成部分，制冷循环和空气处理循环的工作原理，以及机组的控制系统和能耗节约的特点。

通过深入的分析，可以发现组合式空气处理机组的工作原理对空气处理系统的效率和性能有着重要的影响。

在未来发展方向方面，可以继续优化机组的控制系统和提高能耗节约效果。

本文系统地阐述了组合式空气处理机组的工作原理，为相关领域的研究和实践提供了重要的参考依据。

【关键词】组合式空气处理机组、工作原理、结构、制冷循环、空气处理循环、控制系统、能耗节约、效率、性能、发展方向。

1. 引言1.1 介绍组合式空气处理机组的概念组合式空气处理机组是一种集制冷、空气处理、风量调节和空气清洁等功能于一体的空气处理设备。

它将制冷循环和空气处理循环结合在一起，通过调节风量和温湿度等参数，实现对空气的处理和调节。

组合式空气处理机组在现代建筑中起着至关重要的作用，能够为建筑提供舒适、清洁、健康的室内环境。

组合式空气处理机组通过制冷循环冷却室内空气，并通过空气处理循环去除空气中的尘埃、细菌和异味等有害物质，保证室内空气的质量。

机组还具备节能、环保等特点，能够有效降低建筑运行成本，减少能源消耗。

组合式空气处理机组是现代建筑中不可或缺的重要设备，它为建筑提供了良好的室内环境，提升了建筑的整体舒适性和健康性。

1.2 阐述组合式空气处理机组的重要性组合式空气处理机组在空调系统中扮演着至关重要的角色，其重要性主要体现在以下几个方面：组合式空气处理机组可以实现多种功能的整合，比如制冷、加热、除湿、新风等功能。

通过一体化设计和组合式配置，可以满足不同场所和需求的空气处理需求，提高空调系统的灵活性和适用性。

组合式空气处理机组具有高效节能的特点。

通过优化制冷循环和空气处理循环的工作原理，可以实现能耗的节约和运行成本的降低。

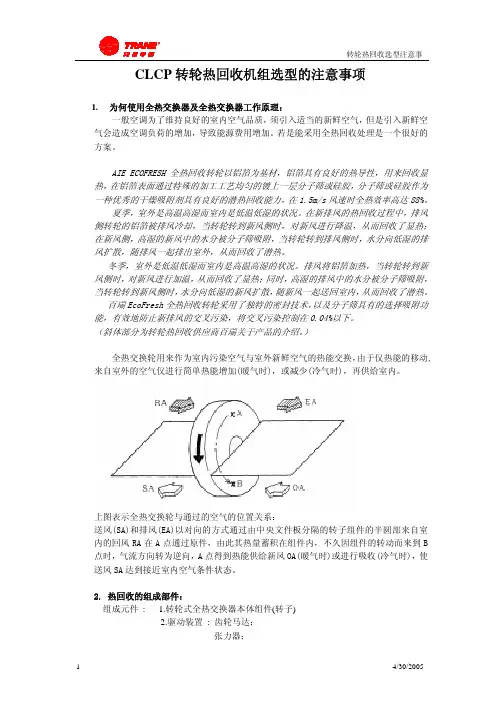

CLCP转轮热回收机组选型的注意事项1.为何使用全热交换器及全热交换器工作原理：一般空调为了维持良好的室内空气品质，须引入适当的新鲜空气，但是引入新鲜空气会造成空调负荷的增加，导致能源费用增加。

若是能采用全热回收处理是一个很好的方案。

AIE ECOFRESH 全热回收转轮以铝箔为基材，铝箔具有良好的热导性，用来回收显热，在铝箔表面通过特殊的加工工艺均匀的镀上一层分子筛或硅胶，分子筛或硅胶作为一种优秀的干燥吸附剂具有良好的潜热回收能力，在1.5m/s风速时全热效率高达88%。

夏季，室外是高温高湿而室内是低温低湿的状况。

在新排风的热回收过程中，排风侧转轮的铝箔被排风冷却，当转轮转到新风侧时，对新风进行降温，从而回收了显热；在新风侧，高湿的新风中的水分被分子筛吸附，当转轮转到排风侧时，水分向低湿的排风扩散，随排风一起排出室外，从而回收了潜热。

冬季，室外是低温低湿而室内是高温高湿的状况。

排风将铝箔加热，当转轮转到新风侧时，对新风进行加温，从而回收了显热；同时，高湿的排风中的水分被分子筛吸附，当转轮转到新风侧时，水分向低湿的新风扩散，随新风一起送回室内，从而回收了潜热。

百瑞EcoFresh全热回收转轮采用了独特的密封技术，以及分子筛具有的选择吸附功能，有效地防止新排风的交叉污染，将交叉污染控制在0.04%以下。

（斜体部分为转轮热回收供应商百瑞关于产品的介绍。

）全热交换轮用来作为室内污染空气与室外新鲜空气的热能交换，由于仅热能的移动,来自室外的空气仅进行简单热能增加(暖气时)，或减少(冷气时)，再供给室内。

上图表示全热交换轮与通过的空气的位置关系：送风(SA)和排风(EA)以对向的方式通过由中央文件板分隔的转子组件的半圆部来自室内的回风RA在A点通过原件，由此其热量蓄积在组件内，不久因组件的转动而来到B 点时，气流方向转为逆向，A点得到热能供给新风OA(暖气时)或进行吸收(冷气时)，使送风SA达到接近室内空气条件状态。

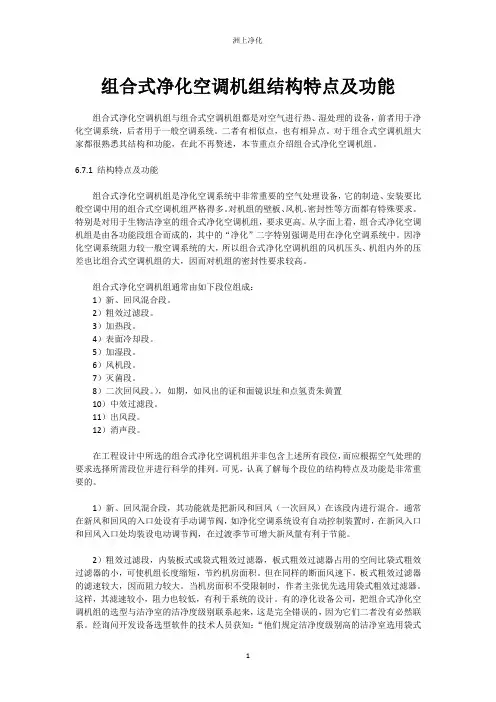

组合式净化空调机组结构特点及功能组合式净化空调机组与组合式空调机组都是对空气进行热、湿处理的设备，前者用于净化空调系统，后者用于一般空调系统。

二者有相似点，也有相异点。

对于组合式空调机组大家都很熟悉其结构和功能，在此不再赘述，本节重点介绍组合式净化空调机组。

6.7.1 结构特点及功能组合式净化空调机组是净化空调系统中非常重要的空气处理设备，它的制造、安装要比般空调中用的组合式空调机组严格得多。

对机组的壁板、风机、密封性等方面都有特殊要求。

特别是对用于生物洁净室的组合式净化空调机组，要求更高。

从字面上看，组合式净化空调机组是由各功能段组合而成的，其中的“净化”二字特别强调是用在净化空调系统中。

因净化空调系统阻力较一般空调系统的大，所以组合式净化空调机组的风机压头、机组内外的压差也比组合式空调机组的大，因而对机组的密封性要求较高。

组合式净化空调机组通常由如下段位组成：1）新、回风混合段。

2）粗效过滤段。

3）加热段。

4）表面冷却段。

5）加湿段。

6）风机段。

7）灭菌段。

8）二次回风段。

），如期，如风出的证和面镜识址和点氢责朱黄置10）中效过滤段。

11）出风段。

12）消声段。

在工程设计中所选的组合式净化空调机组并非包含上述所有段位，而应根据空气处理的要求选择所需段位并进行科学的排列。

可见，认真了解每个段位的结构特点及功能是非常重要的。

1）新、回风混合段，其功能就是把新风和回风（一次回风）在该段内进行混合。

通常在新风和回风的入口处设有手动调节阀，如净化空调系统设有自动控制装置时，在新风入口和回风入口处均装设电动调节阀，在过渡季节可增大新风量有利于节能。

2）粗效过滤段，内装板式或袋式粗效过滤器，板式粗效过滤器占用的空间比袋式粗效过滤器的小，可使机组长度缩短，节约机房面积。

但在同样的断面风速下，板式粗效过滤器的滤速较大，因而阻力较大。

当机房面积不受限制时，作者主张优先选用袋式粗效过滤器。

这样，其滤速较小，阻力也较低，有利于系统的设计。

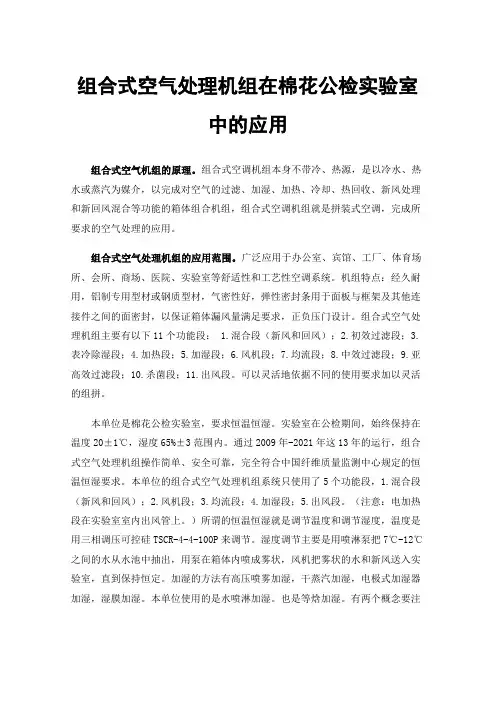

组合式空气处理机组在棉花公检实验室中的应用组合式空气机组的原理。

组合式空调机组本身不带冷、热源，是以冷水、热水或蒸汽为媒介，以完成对空气的过滤、加湿、加热、冷却、热回收、新风处理和新回风混合等功能的箱体组合机组，组合式空调机组就是拼装式空调，完成所要求的空气处理的应用。

组合式空气处理机组的应用范围。

广泛应用于办公室、宾馆、工厂、体育场所、会所、商场、医院、实验室等舒适性和工艺性空调系统。

机组特点：经久耐用，铝制专用型材或钢质型材，气密性好，弹性密封条用于面板与框架及其他连接件之间的面密封，以保证箱体漏风量满足要求，正负压门设计。

组合式空气处理机组主要有以下11个功能段： 1.混合段（新风和回风）；2.初效过滤段；3.表冷除湿段；4.加热段；5.加湿段；6.风机段；7.均流段；8.中效过滤段；9.亚高效过滤段；10.杀菌段；11.出风段。

可以灵活地依据不同的使用要求加以灵活的组拼。

本单位是棉花公检实验室，要求恒温恒湿。

实验室在公检期间，始终保持在温度20±1℃，湿度65%±3范围内。

通过2009年-2021年这13年的运行，组合式空气处理机组操作简单、安全可靠，完全符合中国纤维质量监测中心规定的恒温恒湿要求。

本单位的组合式空气处理机组系统只使用了5个功能段，1.混合段（新风和回风）；2.风机段；3.均流段；4.加湿段；5.出风段。

（注意：电加热段在实验室室内出风管上。

）所谓的恒温恒湿就是调节温度和调节湿度，温度是用三相调压可控硅TSCR-4-4-100P来调节。

湿度调节主要是用喷淋泵把7℃-12℃之间的水从水池中抽出，用泵在箱体内喷成雾状，风机把雾状的水和新风送入实验室，直到保持恒定。

加湿的方法有高压喷雾加湿，干蒸汽加湿，电极式加湿器加湿，湿膜加湿。

本单位使用的是水喷淋加湿。

也是等焓加湿。

有两个概念要注意：1.什么是等焓加湿？用水来加湿的方式的是等焓加湿。

2.什么是等温加湿？用蒸汽来加湿的方法是等温加湿。

组合式新风机组用途
组合式新风机组是一种常见的通风设备，其主要用途是为建筑物提供新鲜空气和排出废气，以保持室内空气质量和健康。

组合式新风机组具有多种功能，适用于各种建筑物，包括住宅、商业、工业等。

首先，组合式新风机组可以帮助提高室内空气质量。

新风机组可以将新鲜空气引入建筑物内部，从而减少室内空气中的二氧化碳、有害气体和异味。

此外，新风机组还可以调节室内温度和湿度，创造一个舒适的室内环境。

其次，组合式新风机组有助于降低能源消耗。

新风机组通过热交换器实现热量回收，从而在新风供应的同时回收废弃热能，并将其应用于空调或其他系统中，从而降低整体的能耗和能源浪费。

最后，组合式新风机组也适用于多种建筑类型。

新风机组适用于各种建筑物，并可根据需要进行定制设计。

无论是住宅、商业还是工业建筑，都可以从新风机组的优点中获益。

综上所述，组合式新风机组在建筑物中发挥着重要作用，它可以提高室内空气质量，降低能源消耗，并适用于各种建筑类型。

对于任何需要通风和空气净化的建筑物，组合式新风机组都是一种可靠、经济和高效的选择。

组合式车间空调工作原理宝子们！今天咱来唠唠组合式车间空调的工作原理呀。

咱先想象一下车间，那可是个大空间，里面各种设备呀，人员呀，热热闹闹的。

组合式车间空调呢，就像是这个大车间的贴心小管家，专门负责把车间里的空气伺候得舒舒服服的。

组合式车间空调有好多部件呢，就像一个小团队似的。

它有个很重要的部分叫空气处理机组。

这个机组就像是个魔法盒子。

外面的空气就像一群小调皮，不管是冷的热的、干的湿的，一股脑儿地就想往车间里钻。

空气处理机组呢，就开始对这些空气施展魔法啦。

这里面有过滤器，就像是空气的小梳子。

那些灰尘呀，小毛毛呀，就像是头发里的脏东西，过滤器就把它们都给梳出来，不让它们进到车间里捣乱。

这可太重要了，要是没有过滤器，车间里到处都是灰尘，那机器设备都得被灰尘糊住，工人师傅们也得被呛得直咳嗽呢。

再说说制冷或者制热的部分吧。

夏天的时候，车间里就像个大火炉，热得人都要化了。

这时候空调的制冷系统就开始工作啦。

它就像个超级大冰箱，把那些热乎乎的空气变得凉凉的。

它是怎么做到的呢？这里面有制冷剂呢，制冷剂在管道里跑来跑去，就像个勤劳的小快递员。

它在蒸发器那里吸收热量，就像把空气中的热都打包带走了，空气一下子就凉快下来了。

到了冬天呢，车间要是冷得像冰窖，制热系统就登场啦。

它就像个小火炉，给空气加热。

这个过程也很神奇呢，通过一些设备让空气变得暖烘烘的。

这样工人师傅们在车间里干活就不会冻得哆哆嗦嗦的了。

还有个很关键的是加湿和除湿的功能。

有时候车间里太干燥了，就像沙漠一样，机器设备可能都会被“渴”坏呢。

这时候加湿系统就像个小水壶，给空气洒点水，让空气变得湿润润的。

相反，如果空气太湿了，就像在大蒸笼里一样，除湿系统就把多余的水分给抽走，让空气保持干爽。

然后就是风机啦。

风机就像是个大力士，把经过处理的空气，不管是凉爽的、温暖的、湿润的还是干爽的，呼呼地吹到车间的各个角落。

它可不会偷懒，一直努力地让车间里的空气保持均匀，不会有的地方冷，有的地方热。

附录A（资料性附录）机组功能组合形式A.1 目的本附录主要用于对户用和类似用途组合式空气处理机组可能存在的功能组合形式进行示意和说明。

A.2功能组合形式户用和类似用途组合式空气处理机组的各功能组合形式的结构示意如图A.1～A.7所示。

说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5-热回收芯体；6-风机。

图A.1通风热回收-通风型机组结构示意图说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5-热回收芯体；6-风机；7-水盘管；8-水（地）源热泵。

图A.2通风热回收-水盘管型机组结构示意图说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6-热回收芯体；7-风机；8-生活热水管路；9-生活热水水箱；10-压缩机组；11-风量调节装置。

图A.3 通风热回收-生活热水型机组结构示意图说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6-热回收芯体；7-风机；8-空调水管路；9-压缩机组；10-风量调节装置。

图A.4 通风热回收-空调冷热水型机组结构示意图a) 无室内循环风式b) 有室内循环风一体式c) 有室内循环风分体式说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6(RCA)-室内侧循环风气流；7-热回收芯体；8-风机；9-压缩机组；10-风量调节装置；11-室外机。

图A.5通风热回收-空调冷热风型机组结构示意图a) 无室内循环风式b) 有室内循环风一体式c) 有室内循环风分体式说明：1(ODA)-新风气流；2(SUP)-送风气流；3(ETA)-回风气流；4(EHA)-排风气流；5(OEA)-室外侧循环风气流；6(RCA)-室内侧循环风气流；7-热回收芯体；8-风机；9-空调水管路；10-压缩机组；11-风量调节装置；12-室外机。

组合式空气处理机组组合式空气处理机组基本技术要求1）投标方提供的联合空气处理机组的功能分区、总体控制尺寸、制冷量、冷冻水流量、水阻力、电机功率等应满足设备材料清单要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设z在地下车站通风空调机房内，机房设z机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）组合式空气处理机组（包括电机）应能在环境温度较高的环境中长期存放≤ 45℃和相对湿度≤ 98%. 安装调试完成后，无需任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5) . 组合式空气处理机组与电动空气阀联锁。

启动时，先打开风机联动空气阀，再启动机组；停机时，先停止机组，然后关闭风机联动空气阀。

接线端子处应预留至少能连接四个空气阀的端子。

6）一、基本要求（1）组合式空气处理机组内配z的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组配有Z差压报警装置Z、电机过热保护及报警装置Z、绕组温度检测及报警装置Z。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组的各个功能部分，包括机架和壁板，都有足够的强度，在运输、启动、运行和停止后都没有凹凸变形。

（5）组合式空气处理机组设z底座找平架，进风混合段、过滤段、中间段、送风段设z检修门；检修门严密、灵活，开启及锁紧功能良好。
