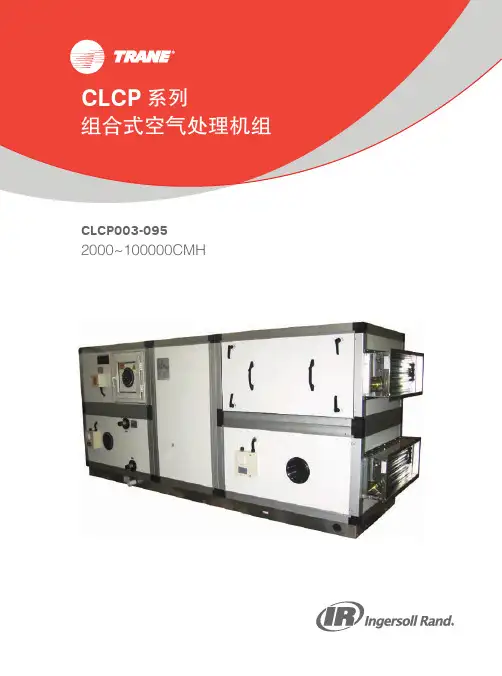

特灵CLCP系列组合式空气处理机组

组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。

接线端子应预留可供接入至少四个风阀状态的端子。

6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。

（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。

（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。

屋顶式风冷空调（热泵）机组技术手册RT-TM-YYZH-2006目录1. 屋顶空调选型――――――――――――――――――3 1.1 屋顶空调选型案例―――――――――――――――3 1.2 机组型号40位码――――――――――――――――8 表7－各部件的压降――――――――――――――――10 表8－有效静压――――――――――――――――――11 表9－送风风机传动装置选择――――――――――――13 性能参数――――――――――――――――――――13 2．屋顶空调机组介绍―――――――――――――――14 3．屋顶空调可选件――――――――――――――――16 4．机组重量、尺寸和间隙―――――――――――――19 5．机组送回口尺寸――――――――――――――――21 6．安装底座尺寸―――――――――――――――――25 7．机组电气―――――――――――――――――――26 8．部分工程项目清单―――――――――――――――28 9．部分工程实例―――――――――――――――――30 10．屋顶式空调机组与风管式空调机组比较――――――31 11．主要零部件清单―――――――――――――――321．屋顶空调选型1、1 屋顶空调选型案例屋顶空调机组由于可选项比较多，为了让每位销售工程师能熟练掌握屋顶空调机组的选型，现提供一个案例供大家参考。

上海某一项目需要选择以下屋顶空调机组：制冷工况：室外环境温度－35℃DB室内进风温度－27℃DB/19℃WB冷负荷－170kw制热工况：室外环境温度－7℃DB/6℃WB室内进风温度－20℃DB热负荷－180kw送风量－29000m3/h新风量－6016 m3/h，机外静压－400Pa选配要求：送风型式，下送风新风量可以根据室内空气质量自动调节需要排风装置风机故障报警远程风管温度传感器断电开关辅助电加热70kw需要随即配安装底座4选型步骤：第一步：选择序号2－热泵：要求热泵，所以选择W 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KADAXXXH2XXXXXXXXXXXX第二步：选择序号4－送回风形式：要求送风型式为下送风，所以选择D 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KDADAXXXH2XXXXXXXXXXXX第三步：选择序号5、6、7－型号：要求制冷量为170kw ，机组600冷量为180kw ，所以选择600 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADAXXXH2XXXXXXXXXXXX第四步：选择序号10－电加热，要求电加热为70kw ，机组配置电加热为75kw ，所以选择E 序号1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEAXXXH2XXXXXXXXXXXX/5第五步：选择序号12－排风，要求有排风装置，因为有新风量－6016 m3/h ，机组需要配置强排风，所以选择2 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2XXXH2XXXXXXXXXXXX第六步：选择序号13－过滤器，没要求，机组标配有可清洗过滤器，所以选择A 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AXXXH2XXXXXXXXXXXX第七步：选择序号16－新风，要求新风量可以根据室内空气质量自动调节，需要配置经济器，所以选择E 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AEXXXH2XXXXXXXXXXXX第八步：选择序号14－送风风机额定功率，由于选择了附件需要重新校核机组有效静压，查表7机组600对应的经济器压降为35Pa 、电加热压降为72Pa 。

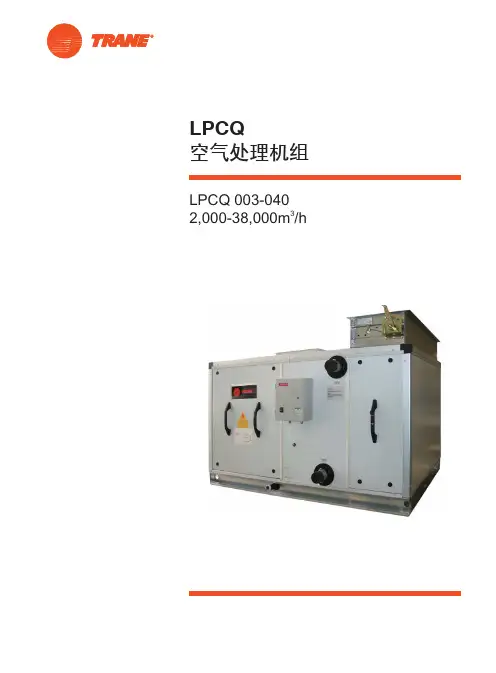

LPCQ空气处理机组LPCQ 003-040 2,000-38,000m3/h目 录机组性能 (3)型号说明 (4)技术参数 (5)风机电机参数 (9)机组外形尺寸 (15)使用维护及注意事项 (23)机组外形尺寸——立式机组机组外形尺寸——水平机组1机组外形尺寸——水平机组1机型 003 004 006 008 010 012 014 016 020 025 030 035 040 W 853 1008 1163 1318 1628 1783 1938 1938 2248 2093 2248 2558 2558 H 761 761 916 1071 1071 1071 1071 1226 1381 1536 1691 1691 2001 L 标准型1 1008 1008 1163 1163 1163 1163 1163 1163 1318 1628 1628 1783 1938标准型2 1163 1163 1318 1318 1318 1318 1318 1318 1473 1783 1783 1938 2093 A 左式 194 239 354 389 191 251 248 208 247 471 626 755 658 右式 427 471 500 534 575 670 670 710 798 907 907 1002 1002 B 232 298 309 395 309 309 373 373 430 715 715 801 898 C - - - - 244 244 274 274 343 - - - - 布局1 320 320 376 376 376 376 403 403 468 562 562 596 642 D 布局2 228 228 228 228 228 228 228 228 233 250 250 254 252 布局3 128 128 121 121 121 121 108 108 98 148 148 152 152 布局4 244 244 281 281 281 281 319 319 385 450 450 493 542 E 262 262 341 341 341 341 404 404 478 715 715 801 898 F 505 505 585 810 810 810 810 960 1040 1268 1448 1448 1658 G 158 158 195 160 160 160 160 163 200 166 153 153 203 I 121 104 106 124 239 149 106 106 134 184 134 129 129 J 613 803 953 1073 1153 1488 1728 1728 1983 1728 1983 2303 2303 K 475 475 633 792 780 780 780 892 956 1241 1422 1422 1697 K1 - - - - - - - - - - 675 675 818 K2 - - - - - - - - - - 643 643 818 M 179 179 179 179 185 185 185 193 193 193 182 182 188 N 4排 83 83 83 83 83 83 83 83 83 83 83 83 83 6排 138 138 138 138 138 138 138 138 138 138 138 138 138 盘管接管管径 4排 40 40 50 50 50 50 50 65 65 65 50/50 50/50 65/65 6排 40 40 50 50 65 65 65 65 65 65 65/65 65/65 65/65 凝水盘排水管径 32 32 32 32 32 32 32 32 32 32 32 32 32 4排 137 157 205 254 314 337 370 415 475 620 673 789 847 机组 6排 145 167 220 274 343 372 409 453 557 675 742 866 930 重量 4+1排 151 174 228 285 344 369 405 453 517 676 731 852 920 kG4+2排 164 186 242 305 369 397 434 485 563 718 780 908 1049 6+1排 167 191 250 311 383 415 466 503 620 738 813 944 1097 6+2排 172 196 264 322 398 432 484 523 645 767 875 985 1145水平机标配1备注1：如果选择热水盘管1排管，003~016的盘管接管管径为40mm ，020～025的盘管接管管径为50mm ，030~040， 盘管分为上下2个，接管管径各是40mm 。

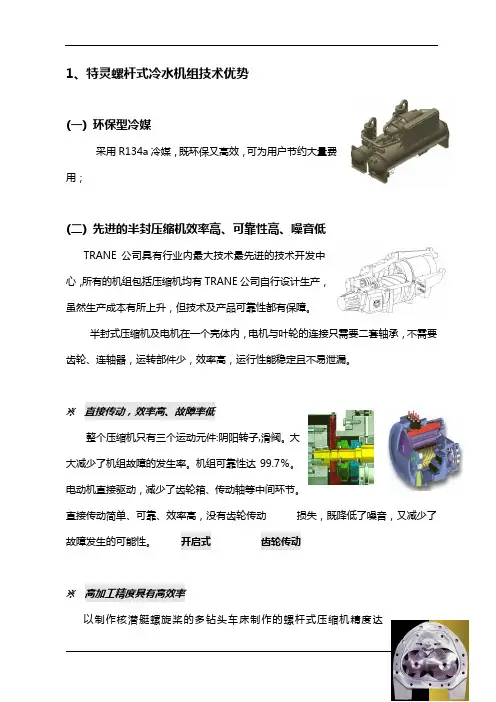

1、特灵螺杆式冷水机组技术优势(一) 环保型冷媒采用R134a冷媒，既环保又高效，可为用户节约大量费用；(二) 先进的半封压缩机效率高、可靠性高、噪音低TRANE公司具有行业内最大技术最先进的技术开发中心，所有的机组包括压缩机均有TRANE公司自行设计生产，虽然生产成本有所上升，但技术及产品可靠性都有保障。

半封式压缩机及电机在一个壳体内，电机与叶轮的连接只需要二套轴承，不需要齿轮、连轴器，运转部件少，效率高，运行性能稳定且不易泄漏。

※直接传动，效率高、故障率低整个压缩机只有三个运动元件:阴阳转子,滑阀。

大大减少了机组故障的发生率。

机组可靠性达99.7％。

电动机直接驱动，减少了齿轮箱、传动轴等中间环节。

直接传动简单、可靠、效率高，没有齿轮传动损失，既降低了噪音，又减少了故障发生的可能性。

开启式齿轮传动※高加工精度具有高效率以制作核潜艇螺旋桨的多钻头车床制作的螺杆式压缩机精度达0.0127mm，转子间隙配合紧密，阴阳转子两端高低压之间的泄漏很小，保证机组能以较高的效率运行，部分负荷时效率更高。

※最新的阳阴转子比数为5比7的螺杆齿形先进的第四代螺杆齿形，运转更平稳，效率更高，噪声更低；独特转子形状，具备更宽广的容量调节范围。

※高级别的航空轴承5级航空轴承(与波音飞机轴承同级)，在机组寿命期内不需更换；※可靠高效的制冷剂冷却方式原装进口电机，内有专利设计的保护涂层，电动机转子和定子浸在制冷剂中，电机一直在稳定的温度和清洁的环境下工作，并且电机本身的三相绕组温度可监测，可靠冷媒冷却风冷开启式性、效率和寿命大为提高。

(三) 电子膨胀阀效率高、可靠◆反应灵敏, 控制精确, 自适应的调节系统冷媒流量;◆由步进电机带动, 精确到位, 可以在30秒实现全开或全闭; 电子膨胀阀热力膨胀阀◆具有良好的密封性, 全关时能封死管路, 不需要另外的电子膨胀阀隔断管路, 减少了机组零部件;◆具有自我诊断功能. 开机时, 膨胀阀首先进行一系列的自我测试,保证运行期间安全可靠；（四）节能平稳的无级调节机组容量由油压控制的滑块调节。

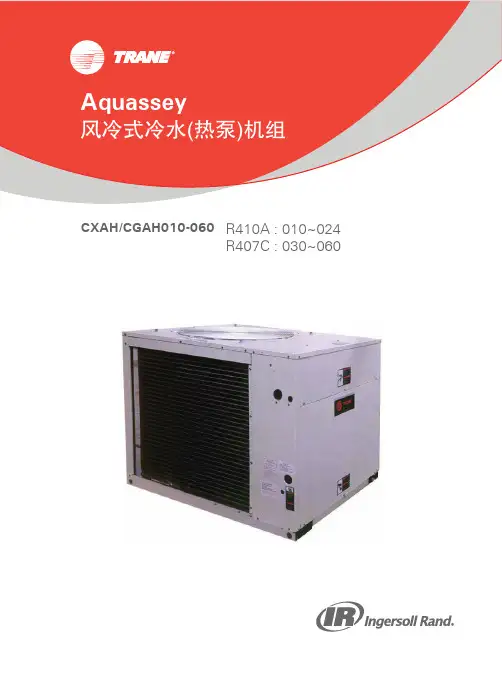

Aquassey风冷式冷水(热泵)机组CXAH/CGAH010-060R410A : 010~024R407C : 030~060产品特性造型美观安装灵活低噪声免装水塔工作环境舒适宜人社交场合宾至如归家居生活如沐春风AQUASSEY结构紧凑、机壳采用聚酯白色粉末喷涂镀锌钢板、能与周围建筑环境自然融合。

高效低噪音涡旋压缩机及低速运转之散热风扇，使整个机组运转时低噪声。

采用空气循环方式散热，无需装设冷却水塔。

既节省水塔之费用及空间，又无缺水之虞。

内部配线、冷媒充填、在工厂内即已完成；出厂前更实施严格的测试。

在工地现场、只要接上电源及泠冻水管，即可使用。

特殊上出风设计，可直接安装于屋顶或地面而不需机房，可节省安装间。

电加热器、压力式水箱等多种选件可供使用，可满足不同客户的要求。

采用新型微电脑控制器，实用多种保护功能和更广参数设定范围，控制更精确。

多样选择控制精确安装容易机械规格TRANE AQUASSEY风冷式冷水机组可搭配室内风机盘管或空调箱，适用于住家及小型商业空调使用。

主机由以下组件：涡旋式压缩机、平板式热交换器、铜管铝翅片式冷凝器、换热风扇组件、膨胀阀、四通阀(热泵专用)、微电脑可调整型水温控制器、水流量开关、干燥过滤器、水泵、粉末涂装镀锌盖板箱及厂装控制等等。

选择性配件有压力式水箱系统，水管路电加热器等，满足各种客户的需求。

压缩机采用高效涡旋式压缩机、对有些机型可逐段控制、以满足各种需求；部分负荷效率更高。

为ANSI 316不锈钢板及接头、紧凑式焊接之平板型热交换器。

为预防蒸发器及冷水主机组之故障，进水口安装一个Y 型过滤器，可取下清洗。

经精密冲加工处理，机体为新型结构设计；维修时所有盖板均可拆卸而不影响主机结构，盖板采用粉末涂装镀锌钢板，盖板接合处并加发泡单面背胶，以防渗水并可消音及防震。

运转有完善保护之作用，另机器自动设定的低温保护指令，能使机器自动启动防止水管路结冻。

远程控制器，可提供精确冷冻水回水温度控制，和各种操作模式及系统保护。

特灵中央空调产品技术说明空调系统1．0螺杆式冷水机组特灵rthd系列螺杆式冷水机组由一个半密封式直接传动螺杆压缩机，冷凝器，微处理器控制，膨胀阀，带检修阀的制冷剂过滤器，绝缘弹簧，流量开关，液量测量装置和悬挂压缩机电机启动器组成；出厂前通过检验并可随时运行，机组符合ARI 标准，额定频率为50HZ。

压缩机半密封式，直接传动，3000rpm，由滑阀控制功率的水平旋转压缩机，油槽加热器和冷冻油压差系统。

润滑系统润滑滚动轴承组件支撑旋转组合。

系统有一个由微处理器控制的油槽加热器。

电机电机有一个冷气抽气机，密封，双杆，鼠笼式感应电动机。

电机可在415V/50HZ/3Ph电源，3000Rpm转速下工作。

电机是WYEDELTA连接。

蒸发器－冷凝器组蒸发器壳是碳钢板，蒸发器和冷凝器管的替换相对独立的，标准管道是外肋铜管与翅片连接，内表面完美无缝。

水箱设计可承受300psig（2067kPa，1psig＝6.89kPa）的压力。

流水侧在1.5倍的设计工作压力下进行静液测试。

微处理器控制面板微处理器控制面板是出厂前进行安装并通过测试的。

通过控制能源转换器提供控制系统能源。

控制器通过压缩机滑阀来加载或卸载冷水。

微处理器自动控制回流水，避免由于蒸发器制冷剂温度低，冷凝温度高，电机电流过载非正常操作的条件引起的停机。

如果非正常操作条件持续和达到保护极限，机器将会停机。

以下情况会造成机器停机保护，需要手工复原：●蒸发器制冷剂温度、压力低；●冷凝器制冷剂压力高；●油位低；●传感器或回路检测错误；●电机电流过载；●压缩机卸载温度高；●各部件失去连接；●电子输送错误：无电压，相不平衡，变相；●外部或当地紧急停电；●启动转换器坏了。

以下情况，机器会自动停机保护：·` `●短暂的能源缺失●低/高压●蒸发器或冷凝器水流没有了如果发生一次故障，会有超过100次的诊断。

显示器会指出错误，要求复原，显示诊断时间和日期，诊断时运行的机器状态，和帮助信息。
