KBZ9-400 200馈电开关原理及维修要点

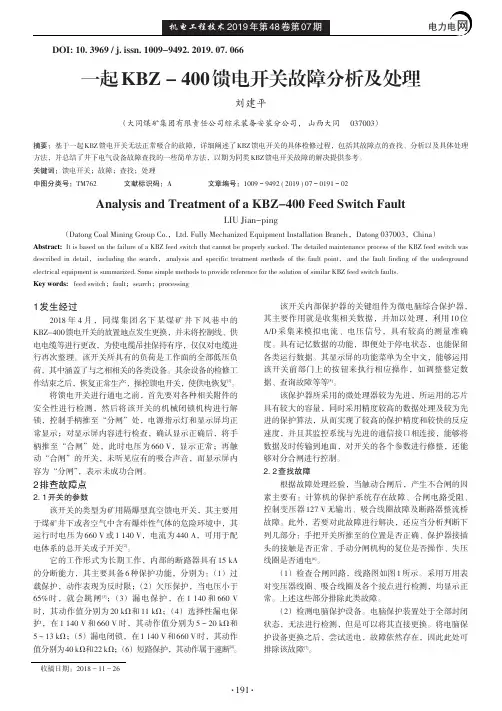

收稿日期：2018－11－26一起KBZ -400馈电开关故障分析及处理刘建平（大同煤矿集团有限责任公司综采装备安装分公司，山西大同037003）摘要：基于一起KBZ 馈电开关无法正常吸合的故障，详细阐述了KBZ 馈电开关的具体检修过程，包括其故障点的查找、分析以及具体处理方法，并总结了井下电气设备故障查找的一些简单方法，以期为同类KBZ 馈电开关故障的解决提供参考。

关键词：馈电开关；故障；查找；处理中图分类号：TM762文献标识码：A文章编号：1009－9492(2019)07－0191－02Analysis and Treatment of a KBZ-400Feed Switch FaultLIU Jian-ping（Datong Coal Mining Group Co.，Ltd.Fully Mechanized Equipment Installation Branch ，Datong 037003，China ）Abstract:It is based on the failure of a KBZ feed switch that cannot be properly sucked.The detailed maintenance process of the KBZ feed switch wasdescribed in detail ，including the search ，analysis and specific treatment methods of the fault point ，and the fault finding of the underground electrical equipment is summarized.Some simple methods to provide reference for the solution of similar KBZ feed switch faults.Key words:feed switch ；fault ；search ；processingDOI:10.3969/j.issn.1009-9492.2019.07.0661发生经过2018年4月，同煤集团名下某煤矿井下风巷中的KBZ-400馈电开关的放置地点发生更换，并未将控制线、供电电缆等进行更改，为使电缆吊挂保持有序，仅仅对电缆进行再次整理。

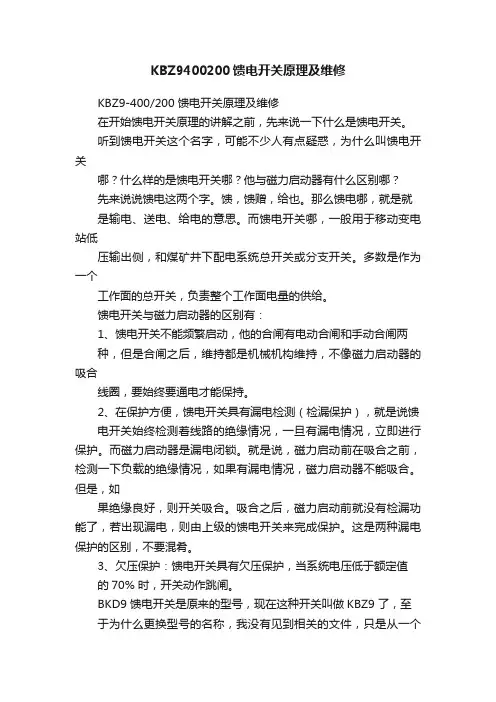

KBZ9400200馈电开关原理及维修KBZ9-400/200 馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。

听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。

馈，馈赠，给也。

那么馈电哪，就是就是输电、送电、给电的意思。

而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。

多数是作为一个工作面的总开关，负责整个工作面电量的供给。

馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。

2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。

而磁力启动器是漏电闭锁。

就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。

但是，如果绝缘良好，则开关吸合。

吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。

这是两种漏电保护的区别，不要混肴。

3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70% 时，开关动作跳闸。

BKD9 馈电开关是原来的型号，现在这种开关叫做KBZ9 了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。

虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。

所以，以前问BKD9 馈电开关与KBZ9 馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。

知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9。

现在来简要说一下KBZ9-400 馈电开关的机械操作机构图一KBZ9 馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3 与机械机构连接。

阅读使人充实，会谈使人敏捷，写作使人精确。

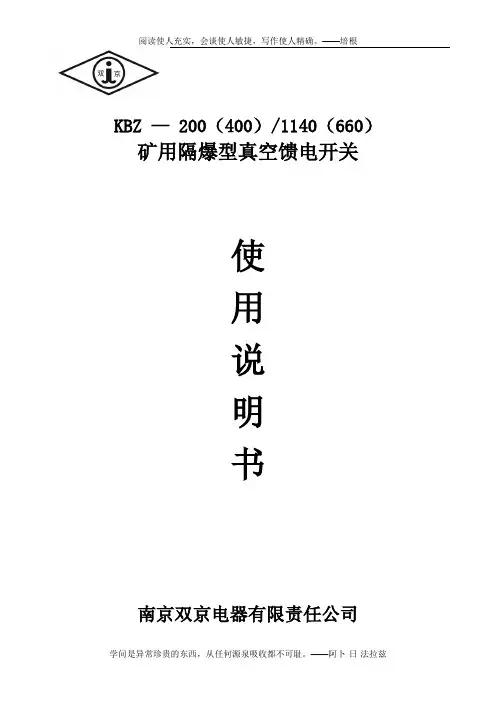

——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

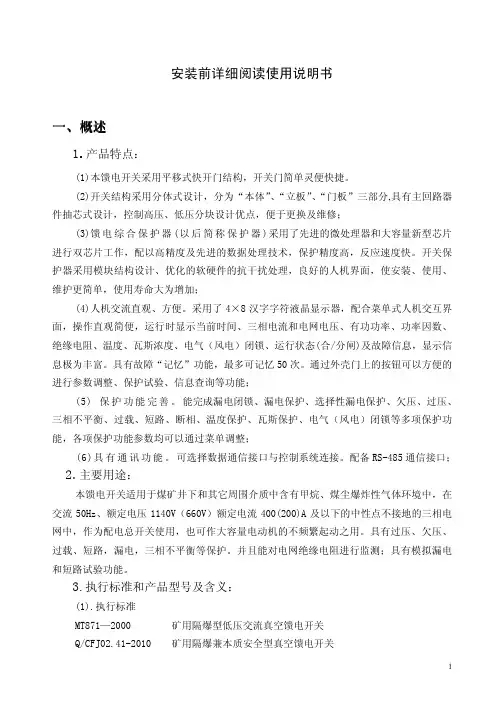

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

K B Z9-400馈电开关原理及维修简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3与机械机构连接。

然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。

转动外壳上的手柄，带动真空管的闭合与分开。

图二在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。

当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。

在脱扣线圈的旁边，有一个跳闸螺栓6。

如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。

这时，可以调整这条螺栓。

当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。

这时，也可以通过调整这条螺栓解决问题。

不过调整的方向和合不上闸时调整的方向相反。

机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。

在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。

也就是说，风机开关不启动，其他电气设备的开关不能启动。

为了确保这一功能的实现，便有了“风电闭锁”。

因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。

所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。

风电闭锁的接线方法如下：上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。

在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。

白色为风机开关的一对“风电闭锁”接点。

在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。

当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。

从而使馈电开关中的A3与A4形成“通路”。

KBZ型馈电开关（华荣）常见问题解决办法及注意事项一、馈电开关未合闸前做漏电闭锁试验，试验电阻显示值偏小（小于6KΩ），漏电试验不动作或者不灵敏。

解决方法：将“工厂菜单”中的“各项微调”下的“漏电微调”的漏电微调系数进行调整（正常值在27--32），该值更改后，需要返回首界面重新进行漏电闭锁试验（开关分闸状态），如试验电阻显示值为6KΩ即可，否则重新对漏电微调系数进行调整，确保将试验电阻显示值为6KΩ为止。

二、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均大于“工厂菜单”中的“零序电压”和“零序电流”的设定值，而选择性漏电不动作。

解决方法：将保护器Un脚和Io脚的两根细线（K4线和22#线）进行调换。

三、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均无任何变化，选择性漏电不动作。

解决方法：1、检查保护器Un脚、Uo脚和Io脚是否分别与K4线、51#线和22#线进行有效连接（虚接，需要拆掉后进行检查后重新压接）。

2、检查零序电压和零序电流的检测元器件（三相电抗器、磁放大器、零序电流互感器）。

对于三相电抗器而言，三相线分别对中性点（41#线）的电阻值约1.3KΩ左右；对于磁放大器而言，输入端（41#线和39#线）电阻值约200Ω左右，输出端（K4线和49#线）电阻值约3Ω左右；对于零序电流互感器而言，输出（两根细线K4线和22#线）之间的的电阻值约20Ω左右。

四、一台总开关下的每台分开关做选择性漏电试验时，各分开关显示的零序电压值偏小（1.5V以下）。

解决方法：将总开关的组容吸收器的中性点（电阻侧公共点）接地即可。

五、移动变电站下开关上电后，低压侧保护箱显示绝缘值偏低（小于200KΩ）。

解决方法：1、检查下级开关负荷侧绝缘值状况（检查接头状况、主回路是否潮湿、主电缆有无破损、下级开关电源侧有无问题）。

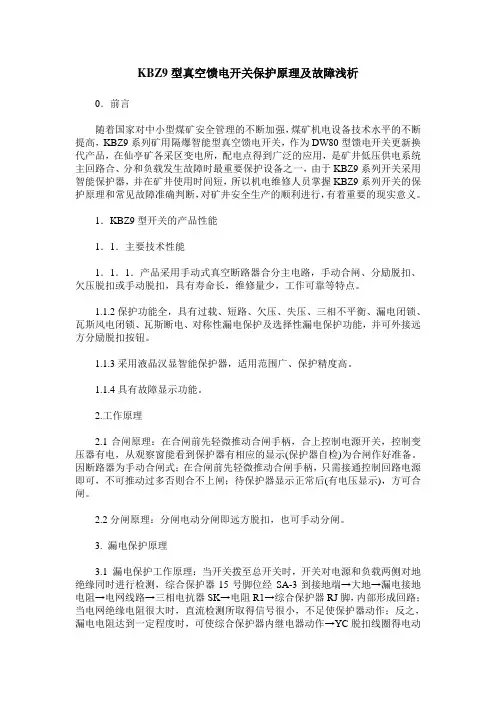

KBZ9型真空馈电开关保护原理及故障浅析0．前言随着国家对中小型煤矿安全管理的不断加强，煤矿机电设备技术水平的不断提高，KBZ9系列矿用隔爆智能型真空馈电开关，作为DW80型馈电开关更新换代产品，在仙亭矿各采区变电所，配电点得到广泛的应用，是矿井低压供电系统主回路合、分和负载发生故障时最重要保护设备之一，由于KBZ9系列开关采用智能保护器，并在矿井使用时间短，所以机电维修人员掌握KBZ9系列开关的保护原理和常见故障准确判断，对矿井安全生产的顺利进行，有着重要的现实意义。

1．KBZ9型开关的产品性能1．1．主要技术性能1．1．1．产品采用手动式真空断路器合分主电路，手动合闸、分励脱扣、欠压脱扣或手动脱扣，具有寿命长，维修量少，工作可靠等特点。

1.1.2保护功能全，具有过载、短路、欠压、失压、三相不平衡、漏电闭锁、瓦斯风电闭锁、瓦斯断电、对称性漏电保护及选择性漏电保护功能，并可外接远方分励脱扣按钮。

1.1.3采用液晶汉显智能保护器，适用范围广、保护精度高。

1.1.4具有故障显示功能。

2.工作原理2.1合闸原理：在合闸前先轻微推动合闸手柄，合上控制电源开关，控制变压器有电，从观察窗能看到保护器有相应的显示(保护器自检)为合闸作好准备。

因断路器为手动合闸式；在合闸前先轻微推动合闸手柄，只需接通控制回路电源即可，不可推动过多否则合不上闸；待保护器显示正常后(有电压显示)，方可合闸。

2.2分闸原理：分闸电动分闸即远方脱扣，也可手动分闸。

3. 漏电保护原理3.1 漏电保护工作原理：当开关拨至总开关时，开关对电源和负载两侧对地绝缘同时进行检测，综合保护器15号脚位经SA-3到接地端→大地→漏电接地电阻→电网线路→三相电抗器SK→电阻R1→综合保护器RJ脚，内部形成回路；当电网绝缘电阻很大时，直流检测所取得信号很小，不足使保护器动作；反之，漏电电阻达到一定程度时，可使综合保护器内继电器动作→YC脱扣线圈得电动作，断路器QF分闸。

K B Z9-400200馈电开关原理及维修KBZ9-400/200馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。

听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。

馈，馈赠，给也。

那么馈电哪，就是就是输电、送电、给电的意思。

而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。

多数是作为一个工作面的总开关，负责整个工作面电量的供给。

馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。

2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。

而磁力启动器是漏电闭锁。

就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。

但是，如果绝缘良好，则开关吸合。

吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。

这是两种漏电保护的区别，不要混肴。

3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70%时，开关动作跳闸。

BKD9馈电开关是原来的型号，现在这种开关叫做KBZ9了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。

虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。

所以，以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。

知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9。

现在来简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。

如上图，真空管动触点通过连杆3与机械机构连接。

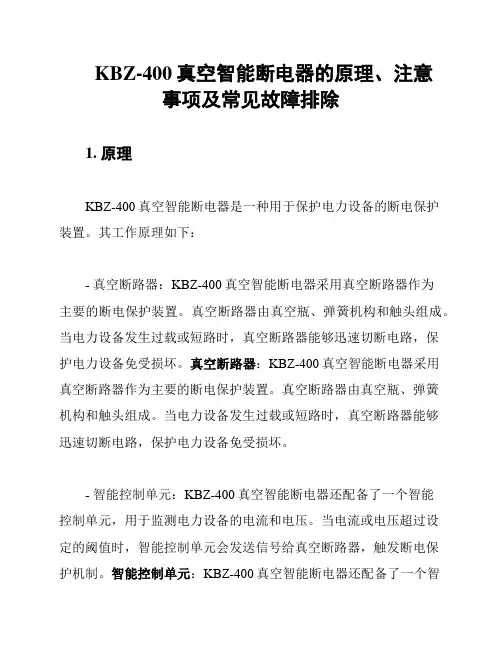

KBZ-400真空智能断电器的原理、注意事项及常见故障排除1. 原理KBZ-400真空智能断电器是一种用于保护电力设备的断电保护装置。

其工作原理如下：- 真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。

真空断路器由真空瓶、弹簧机构和触头组成。

当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。

真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。

真空断路器由真空瓶、弹簧机构和触头组成。

当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。

- 智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。

当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。

智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。

当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。

2. 注意事项在安装和使用KBZ-400真空智能断电器时，需要注意以下事项：- 安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。

同时，确保安装位置通风良好，避免过热或受潮。

安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。

同时，确保安装位置通风良好，避免过热或受潮。

- 维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。

在检修过程中，务必切断电源并进行安全操作。

维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。

在检修过程中，务必切断电源并进行安全操作。

- 防止外界干扰：避免将KBZ-400真空智能断电器安装在强电磁场或强振动的环境中，以免影响其正常工作。

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

收稿日期:2018-03-22作者简介:倪　娟(1979-),女,山西长治人,工程师,从事煤矿机电工作。

doi:10.3969/j.issn.1005-2798.2018.04.022一起KBZ -400馈电开关故障分析及处理倪　娟(潞安环能股份公司王庄煤矿,山西长治　046031)摘　要:文章依据实际生产中遇到的一起KBZ 馈电开关不能吸合的故障,介绍了具体的检修过程。

该故障为非典型故障,处理过程具有一定的偶然性,可为以后修理该系列馈电开关提供参考。

关键词:馈电开关;真空断路器中图分类号:TD611 文献标识码:B 文章编号:1005-2798(2018)04-0056-021　发生经过2017年5月,王庄煤矿井下6218风巷中1台KBZ -400馈电开关更换放置地点,供电电缆、负荷出线、控制线等均未改变,为保持电缆吊挂整齐,仅是对电缆重新进行了整理。

该馈电开关所带负荷为工作面所有低压负荷,包括:照明、排水、煤溜、掘进机等机电设备。

在完成其余设备检修工作后,工作面计划恢复生产,首先,需操作馈电开关恢复供电。

馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常,接着解锁该馈电开关的机械闭锁机构,把操作手柄打到“分闸”位置,检查电源指示灯正常亮起,显示屏正常显示。

经检查显示屏显示内容均无误后,把操作手柄打到“合闸”位置。

此时工作电压显示660V,一切正常,然后按下“合闸”按钮,却未听到开关内有真空接触器吸合的声音,显示屏也显示“分闸”,开关合闸失败。

2　查找故障点2.1　开关参数该馈电开关属于矿用隔爆型真空馈电开关,适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中,额定工作电压为1140V 或660V,额定电流为400A,适用于中性点不接地的三相电网中,可作为配电系统的总开关或分开关使用。

开关工作方式属于长期工作制;其内部断路器极限分断能力为15kA;具有的保护功能有:①过载保护———反时限动作;②短路保护———速断动作;③漏电闭锁———动作值:1140V 时为40kΩ,660V 时为22kΩ;④漏电保护———动作值:1140V 时为20kΩ,660V 时为11kΩ;⑤选择性漏电保护:1140V 动作值为5~20kΩ,660V 动作值为5~13kΩ;⑥欠压保护,当电网电压低于65%时开关跳闸。

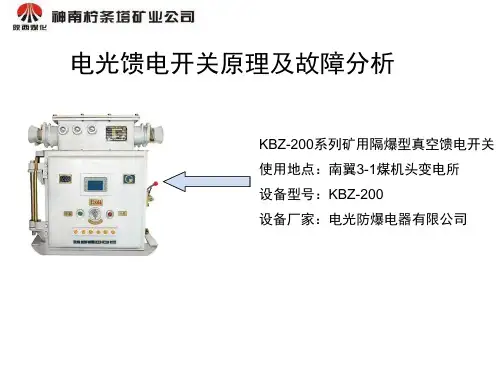

KBZ9-200、400/1140(660)矿用隔爆真空馈电开关4.1概述:浙江电光防爆电气.2.用途:煤矿井下三相交流f=50Hz, U N=1140V、660V、380V,I N=400A及以下供电系统中,做总开关,分路开关;操纵大容量电机不频繁启动.:◆过载爱惜—反时限特性,插件上电位器整定;◆短路爱惜短路,爱惜动作时刻:＜100ms,电位器整定;大于10倍整定电流为无压释放;◆漏电爱惜：总开关:操纵策略---附加直流电源的原理,只能漏电跳闸;还做分路开关漏电爱惜的后备爱惜;总开关漏电实验:漏电爱惜插件钮子开关2K34拨至“ZK”(总开关位置);延时开关2K1位于“S”(延时)位;电压品级开关2K2-2位于对应电压品级,用外壳按钮实验;分路开关: 选择性漏电爱惜操纵策略—零序功率方向原理“或”附加直流电源检测原理,实现漏电跳闸;漏电闭锁爱惜,附加直流电源检测原理;分路开关漏电实验:上级开关漏电爱惜必需带延时,不然越级跳闸;2K34位于“FK”(分路)位, 延时开关2K1位于“0”(瞬动)位, 电压品级开关2K2-2位于对应电压品级,用按钮实验;U N=1140V,660V或660V,380VI N=200A,400A经1kΩ电阻漏电动作时刻:分路开关≤30ms,总开关≤100ms(无延时),200~400ms(有延时);:手动合/分闸,故障状态时电磁跳闸;:提起合闸手柄→电源开关DBA闭合→主控变压器得电→漏电爱惜插件,过载爱惜插件投入工作→电源提示灯亮→未漏电跳闸线圈TQ不吸合→手动合闸; 4.2 爱惜装置工作原理.(a)系统图◆电源变压器BK:1140V,660V或660V,380V,二次侧0-28V,0-15V-115V,0-70V,17V-0-17V.0-70V:漏电爱惜装置附加直流检测电源;17V-017V:漏电爱惜插件运算放大器电源;0-15V-115V:过流爱惜装置脱扣线圈TQ(F)及中间继电器电源;0-28V:过流爱惜插件运算放大器电源;◆电流变互感器DH→主回路I变成直流电压信号U DC→过流爱惜插件(注意接地端不能接错);◆三相电抗器SK→输出零序电压信号;直流检测通路;◆零序电流互感器LH(铁芯为高导磁材料)→搜集零序电流信号.两出线端,一接在,另一送漏电爱惜插件,不能接反;(b)漏电插件原理图(c)过流爱惜插件原理图(d)显示插件原理图图4.1 KBZ9-200、400/1140(660)电气原理2.总开关漏电爱惜工作原理(1)漏电插件电源◆电源变压器BK二次70V(2A9,2B8)(2第2个插件)→2Q1整流→2C1滤波→2WD1稳压→2R3限流→2W1分压→作总开关附加直流检测电源,只有漏电跳闸;可做分路开关的后备漏电爱惜电源;◆电源变压器BK二次17V-0-17V(2B1,2B2)→2Q2整流→2C3,2C4滤波→2WD2,2WD3(7812,7912)稳压→输出±12V→运算放大器电源,分路开关的漏电闭锁检测电源;(2)做总开关漏电跳闸(可延时)◆运行中发生漏电→直流检测电流I DC的通路:2WD1→2R3→2W1→2D15→2R5→kΩ→地→动力回路对地绝缘电阻∑r→三相动力回路→SK→2K4(ZK)→LK→ELQ→2D13→2R4→2Q1(-)→I DC电流增大→电位器2W1上压降升高IC2:U12>U13,U14=“1”→经2R37对2C18充电延时(延时开关2K1位于S位时)→2K3(ZK)→2J1①②:①2D12→过流插件A2→D13截止→IC2:U5>U6输出U7=“1”→D3通→C5充电延时→R31→R35→G通→J1吸合→F吸合→开关跳闸;②2D14→显示插件3脚“1”→运放U10>U9,U8=“1”→显示漏电跳闸;3.分开关漏电爱惜工作原理(1)分路开关漏电闭锁(附加直流电源测试原理)◆直流检测通路:(2WD2)DC12V(+)→2R13→2R14→2D1→端子宫A1→断路器辅助常开接点DZ→端子2B6→开关2K4(FK)分路→三相电抗器SK→动力回路→三相对地绝缘电阻∑r→地→DC12V(-)◆假设∑r小于规定值→IC1运放组成电压比较器,U13(-)＜U12(+),U14=+12V高电平“1”→2R32→2D8→2K3(FK)→常开接点2J1(运放IC2得电,继电器2J 吸合)→①②:①二极管2D12→脚2B7→过流插件A2脚(以下为过流插件)→D13截止→过流插件IC2的5脚(+)>6脚(-),输出7脚“1”(+24V)→D3→对C5充电→R31→R35→场效应管G导通→继电器J1吸合→常开接点J1闭合→TQ(F)吸合(ZD合闸时脱扣)→断路器ZD(DL)不能合闸→漏电闭锁;②二极管2D14导通→脚2A8→显示插件XS的3脚→运放U10(+)>U9(-),输出U8=“1”→漏电指示灯亮; (2)分开关漏电跳闸(零序功率方向“或”附加直流电源动作)◆分开关运行中漏电,零序功率方向原理:▼分开关运行中发生漏电,零序电流:零序电流互感器LH取得零序电流→正半波IC1:U3>U2,U1=“1”→2D2截止；负半波IC1:U3＜U2,U1=“0”（低电平）→2D2导通(2D2,2D3组成或门)→输出方波;▼分开关运行中发生漏电,零序电压:SK中性点产生零序电压U0→经2K4（FK），2R6，2C11，2R9移相→IC2→U0正半波IC2:U10>U9,U8=“1”→2D3截止;U0负半波IC2:U10＜U9,U8=“0”（低电平）→2D3导通→输出方波;▼零序电压U0方波和零序电流I0方波正/负半周重合一部份→2D2,2D3组成“或门”同时截,同时导通→即为零序功率方向→2D2,2D3同时截止时IC1输出U1=“1”,IC2输出U8=“1”→同时对2C13充电延时→IC1:U5(+)>U6(-),U7=“1”→2C14微分→IC1:U8输出宽脉冲→2D7截止(再用附加直流电源检测原理判定2D9的截止,2D7与2D9组成或门电路);◆分开关运行中漏电,零序功率方向启动的同时“或”附加直流电源动作,附加直流电源原理:▼直流检测电流I DC的通路:2WD1→2R3→2W1→2D15→2R5→kΩ→地→动力回路对地绝缘电阻∑r→三相动力回路→SK→2K4(ZK)→LK→ELQ→2D13→2R4→2Q1(-)▼假设动力回路对地绝缘电阻∑r小于规定值→I DC较大→2D13,2R4电压较高→IC2:U5>U6,U7=“1”→2D9截止,同时,零序方向爱惜的2D7截止→+12V经2R30→2D10→FK→2J1→①②:①2D12→过流插件A2→D13截止→IC2:U5>U6输出U7=“1”→D3通→C5充电延时→R31→R35→G通→J1吸合→F吸合→开关跳闸;②2D14→显示插件3脚“1”→运放U10>U9,U8=“1”→漏电灯亮;◆直流检测电流I DC的通路:2WD1→2R3→2W1→2D15→2R5→kΩ→地→动力回路对地绝缘电阻∑r→三相动力回路→SK→2K4(ZK)→LK→ELQ→2D13→2R4→2Q1(-)◆假设动力回路对地绝缘电阻小于规定值→IC2:U12>U13,U14=“1”→过流爱惜的G管动作→TQ(F)得电,DL(ZD)断路器跳闸;同时显示漏电;(过流插件)(1)过流爱惜插件电源◆AC0-15V-115V→端子1B7-1B8-1A8→整流桥1Q1→供电给J1,J2,TQ(F),ZJ←DC115V吸合,DC15V维持,由J2操纵.▼R34,ZD作用:☉DL操纵进程→BK得电→C7充电快速成立电压;☉爱惜装置动作→J1吸合→TQ(F)吸合,J2延时吸合→1Q1转为AC15V整流维持→U C7经ZD,R34反向放电;◆AC0-28V→端子1A1-1A5→1Q2整流→C8滤波→W7824稳压→C9滤波→输出DC24V→做为运算放大器工作电源;(2)过载爱惜动作原理◆过载爱惜传感电路:电流变送器DH进行A-V变换→过流插件A7,B4脚→整定电位器W1,R5,R3串联分压→A点电位掏出过载信号电压;◆过载爱惜启动电路:N→IC3:U10(+)>U9(-),输出U8=“1”(+DC24V)→D5截止→过载延时电路启动;◆过载延时电路:N→A点电位经→R7→R12→R13→对C5充电→反时限特性→IC1:U3(+)>U2(-),输出U1=“1”→D1导通,启动出口电路;D2导通,过载显示;◆爱惜装置出口电路:过载→D1导通→经R31,R35,G管导通→J1吸合→TQ(F)吸合,开关跳闸;◆过载爱惜变参数RC电路:R12,R13,稳压管ZS,ZS◆短路爱惜传感电路:电流变送器DH进行A-V变换→过流插件A7,B4脚→R1,R2串联分压→U R2掏出短路爱惜信号电压;◆短路爱惜整定电路:R17,W2,R19串联分压→IC4反向输入端U13;◆短路爱惜启动电路:短路I>I短路整定→C5充电,毫秒级延时,抗干扰;ZS限幅IC4:U12(+)>U13(-),输出U14=“1”(+DC24V)→D2导通→启动出口电路G;同时D12导通,启动显示电路;◆特大短路爱惜电路:特大短路是指:出口短路,无压,大于10倍短路整定值→电压降至U＜60%U N及以下→运算放大器不能处置;☉过载爱惜整定电路U R3分压值→D4→G导通→J1吸合→J1闭合→为C7放电提供通路;☉大容量电容C7,平常储能→特大短路经TQ(F)放电→开关跳闸.。

第一章KBZ9-400/200馈电开关漏电闭锁保护原理谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下：漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。

漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。

漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。

在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。

馈电开关与磁力启动器的区别：1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。

而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。

2、磁力启动器可以频繁启动、停止以控制设备的启停。

馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。

3、磁力启动器只具有漏电闭锁，而没有漏电检测功能。

馈电开关同时具有漏电闭锁、漏电检测、过负荷等故障保护。

4、磁力启动器的接触器吸合维持靠衔铁带电维持，而馈电开关的接触器闭合维持靠机械结构维持。

说完上面这点小常识之后，现在步入正题，KBZ9-400/200馈电开关漏电保护原理漏电闭锁工作原理如下图：变压器将1140（660）V电压变成12V交流电，通过红线1、2所示引入插件内部，然后整流成直流电。

直流12V电源如图中红线3中的箭头所示，通过电阻2R13 —— 2R14 ——二极管2D1 ——插件引脚2A1 ——馈电开关辅助常闭触点ZD ——总分选择开关FK（此时开关拨至总开关FK 位置）——三相电抗器SK ——将12V直流电源加入负载导线上面——负载导线的对地电阻（正常时此电阻很大，有漏电现象，负载线路对地电阻减小）—— 12V电源负极（图中蓝色箭头所示）。

如果负载对地电阻低于规定值，则IC1 13（集成运算放大器13脚）电位下降，低于IC1 12脚，则14脚变为12V，经2R32,2D8，FK，2J1，2B7进入过载插件A2脚，使D13截止，过载插件IC2 5脚变为高电位，使IC2 7脚输出24V，推动G管，使J1吸合，脱口线圈TQ动作闭锁，使断路器三相对地绝缘电阻低于规定值时不能合闸。

KBZ-400真空智能馈电开关的原理注意事
项及常见故障排除
KBZ-400真空智能馈电开关的原理、注意事项及常见故障排除基本原理：
电动合闸：
开关通电后保护器的J1-1闭合，时间继电器SJ吸合，这时按合闸按钮HA,合闸继电器HZ1吸合。

断路器的吸引线圈HT得电带动主回路接通，完成合闸。

电动分闸：
按分闸按钮TA，分闸继电器HZ2得电吸合，断路器的欠压线圈S失电，分励线圈F得电，推动断路器的半轴转动搭扣器脱扣，这是断路器断开完成分闸。

1注意事项:
1．电压的软硬件必须一致。

当硬件的电压转换后保护器的
电压等级也要响应的改变。

2．总分隔关的设定软硬件必需一致。

开关设成总开关时，显示屏上显示的开关等级要设成总开关，这时也要把门内
的拨动开关拨到总开关的位置上，做分隔关时同上。

3．在做开关的短路试验时要将额定电流调整到100安左
右，短路倍数设在2倍。

4．做总开关时漏电时间设在300-500毫秒，做分开关时选
漏时间要设在30-60毫秒。

5．
6．
FD辅助接地必须与外壳连接。

在出线箱内有一排端子标有39，49线号的是风电闭锁
的常闭触点，51，49是风电闭锁的常开触点，可根据情况
使用。

常见妨碍处理：
1．当开关通电后表现失压：查保护器外壳上标有5，6写有电压监测是否有10伏左右电压。

如没有检查航空插件至
变压器的二次10伏电压侧。

2．工夫继电器破坏后没法合闸，这时可将工夫继电器短封，在工夫继电器的底座上找标有8，9号的导线将这两根
线短封。

电光防爆KBZ-400馈电开关漏电闭锁保护原理经过插件内部的检测电路，如果发现负载线路的绝缘低于规定值，插件内部的继电器将会吸合，使得插件内部的触点闭合，从而导致馈电开关无法合闸，实现漏电闭锁的保护功能。

漏电检测工作原理漏电检测分为附加直流漏电检测和零序电流检测两种工作原理。

附加直流漏电检测是通过将直流信号叠加在交流信号上，实现对负载线路的漏电检测。

零序电流检测是通过检测负载线路的零序电流大小，来判断是否发生漏电。

无论是哪种方式，一旦发现负载线路有漏电情况，KBZ9-400/200馈电开关会立即跳闸，起到保护作用。

馈电开关与磁力启动器的区别KBZ9-400/200馈电开关与磁力启动器的区别在于，馈电开关作为一个工作面的总开关使用，可以连接较多的负载，并且具有漏电闭锁、漏电检测、过负荷等故障保护功能。

而磁力启动器只能控制一个负载电源的通断控制，只具有漏电闭锁功能，无法进行漏电检测。

总结KBZ9-400/200馈电开关的漏电保护原理涉及漏电闭锁和漏电检测两种功能，通过变压器将高电压转化为低电压，再通过附加直流漏电检测和零序电流检测实现对负载线路的漏电检测。

相比于磁力启动器，馈电开关具有更多的保护功能，可以连接更多的负载，是一种更为高效、安全的开关设备。

分馈电开关2连接着SDJ皮带机的负载侧，控制着皮带开关QJZ-315.选择性漏电保护的作用是当分馈电开关1所带负载中出现漏电故障时，例如25KW绞车电机漏电时，分馈电开关1会立即跳闸，切断该支路的供电，而不会影响馈电开关2所带支路的供电。

同样地，如果馈电开关2所带负载有漏电现象，则馈电开关2跳闸，不会影响其他支路。

总馈电开关作为后备保护，当分馈电开关无法及时检测到漏电故障时，总馈电开关跳闸。

因此，选择性漏电保护的原则是哪个支路出现漏电故障，哪个支路的馈电开关先跳闸。

在早些时候，馈电开关没有选择性漏电保护功能，只安装了一台馈电开关，如果工作面中的任何一台设备发生漏电现象，都会导致总开关跳闸，切断整个工作面的供电。

开关维修前应先检查：高低压保险管,各插座连线是否有松动脱落现象,各部件是否牢固可靠,有无器件锈蚀,烧坏异味等现象。

1 送电后无电源,时间继电器SJ等不亮原因分析：电源是否正常,保险是否烧坏处理方法：1.检查2A的高压保险如果2A总是爆,检查电源变压器是否烧坏；2.检查5A的保险如5A保险总是爆,应找出合闸整流桥中击穿的二极管；3检查220V开关电源电压,上面各J8线有无松动；通电后时间继电器SJ灯不亮,断电后用电阻档检查120－33号线之间,有电阻表明SJ线圈良好。

电阻无穷大表明SJ线圈烧毁,如以上没有异常,检查33－22线之间电阻,电阻无穷大说明KM－1触点烧坏,电阻为零表示良好。

2 开关送电后,保护器液晶屏出现蓝屏,白屏现象；首先检查J8-保护器插头接线有无松动和接触不良原因分析与处理方法：1.保护器液晶屏受温度影；调整液晶屏上方的电位器直至液晶屏显示正常；2.保护器液晶屏烧坏；更换保护器；3.开关电源供电不稳定；更换开关电源；3 送电后显示FDBS或WSBS原因分析：保护器内部或七星端了没有正常设置处理方法：当设置FDBS或WSBS时,FDBS或WSBS应与212号线短接,方能起到风电或瓦斯的保护功能。

其保护其内部也应相应调整为常闭或常开。

4 送电后会自动合闸处理方法：检查QA出点是否短接：微法是击穿5 按合闸QA后不动作无声音,即ZJ不吸合原因分析：J继电器不工作比较常见 ,SJ时间继电器,KM－1接点是不是常闭,ZJ不吸合处理方法：检查J继电器是否损坏,若时间继电器不工作检查其工作电路至KM－1接点,ZJ继电器工作与否,各ZJ节点是否有接触不良现象6 按合闸QA后ZJ吸合,但HT不吸合原因分析：ZJ工作,也能听到吸合声音,但吸合线圈HT不工作,可能是合闸整流桥二极管虚焊或脱落和中间继电器触点问题及HT线圈处理方法：检查二极管和中间继电器触点及HT线圈7 按合闸QA后有吸合但不能保持原因分析：有吸合动作说明HT回路问题处理方法：检查整流桥各二极管有无虚焊,失压线圈是否正常,分闸按钮有无短接,机械部分是否有磨损8 按分闸按钮FA后不脱扣原因分析：分励线圈是否烧坏,机械部分处理方法：检查分励线圈是否正常,整流桥是否问题,机械部分是否有问题9 电压或电流显示不正常原因分析：变压器二次侧输出故障或电流互感器连线有无脱落,如果电压与实际电压不符,可能是保护器未进行电压校准,调整保护器“参数调整”菜单中的“电压校准”即可。
