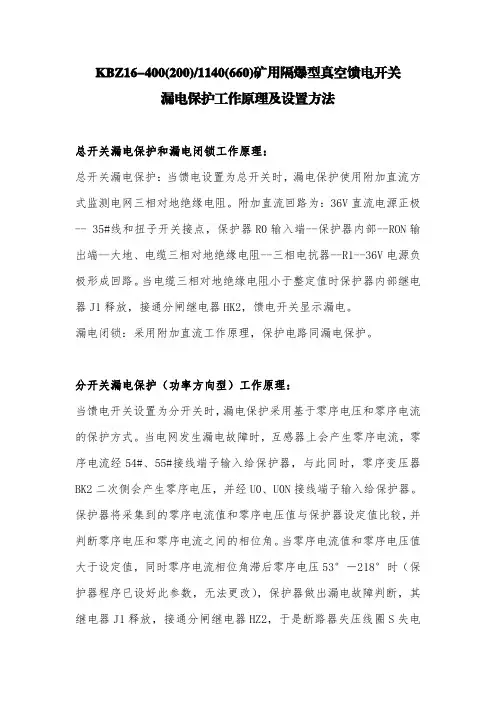

KBZ16-400(200)/1140(660)矿用隔爆型真空馈电开关漏电保护工作原理及设置方法总开关漏电保护和漏电闭锁工作原理:总开关漏电保护:当馈电设置为总开关时,漏电保护使用附加直流方式监测电网三相对地绝缘电阻。
附加直流回路为:36V直流电源正极--35#线和扭子开关接点,保护器R0输入端--保护器内部--RON输出端--大地、电缆三相对地绝缘电阻--三相电抗器--R1--36V电源负极形成回路。
当电缆三相对地绝缘电阻小于整定值时保护器内部继电器J1释放,接通分闸继电器HK2,馈电开关显示漏电。
漏电闭锁:采用附加直流工作原理,保护电路同漏电保护。
分开关漏电保护(功率方向型)工作原理:当馈电开关设置为分开关时,漏电保护采用基于零序电压和零序电流的保护方式。
当电网发生漏电故障时,互感器上会产生零序电流,零序电流经54#、55#接线端子输入给保护器,与此同时,零序变压器BK2二次侧会产生零序电压,并经U0、U0N接线端子输入给保护器。
保护器将采集到的零序电流值和零序电压值与保护器设定值比较,并判断零序电压和零序电流之间的相位角。
当零序电流值和零序电压值大于设定值,同时零序电流相位角滞后零序电压53°―218°时(保护器程序已设好此参数,无法更改),保护器做出漏电故障判断,其继电器J1释放,接通分闸继电器HZ2,于是断路器失压线圈S失电释放,而脱扣线圈F得电带动断路器分闸机构动作,断路器跳闸。
与此同时,保护器液晶显示屏显示故障类型为“选漏”(故障界面参见图1),保护器面板上“选漏”故障指示灯通电发出红光,给出故障指示信号。
图1选漏故障显示界面图2跳闸投退界面注意事项:1、一个系统中最多允许一台馈电开关设为总开关,他的下级开关都应设为分开关,并应设置总开关的漏电检测延时时间,通常设为0.2s。
若总开关下有多级分开关,那么分开关应设置“选漏延时”,各级延时的级差时间为0.2s。
2、若馈电开关是安装在移动变电站下级,那么低压保护箱为总开关,馈电开关应设置为分开关。

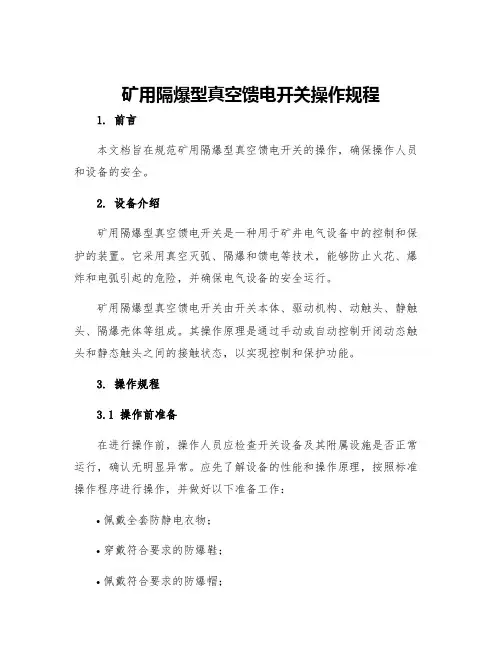

矿用隔爆型真空馈电开关操作规程1. 前言本文档旨在规范矿用隔爆型真空馈电开关的操作,确保操作人员和设备的安全。
2. 设备介绍矿用隔爆型真空馈电开关是一种用于矿井电气设备中的控制和保护的装置。
它采用真空灭弧、隔爆和馈电等技术,能够防止火花、爆炸和电弧引起的危险,并确保电气设备的安全运行。
矿用隔爆型真空馈电开关由开关本体、驱动机构、动触头、静触头、隔爆壳体等组成。
其操作原理是通过手动或自动控制开闭动态触头和静态触头之间的接触状态,以实现控制和保护功能。
3. 操作规程3.1 操作前准备在进行操作前,操作人员应检查开关设备及其附属设施是否正常运行,确认无明显异常。
应先了解设备的性能和操作原理,按照标准操作程序进行操作,并做好以下准备工作:•佩戴全套防静电衣物;•穿戴符合要求的防爆鞋;•佩戴符合要求的防爆帽;•穿戴防护手套;•确认开关处于断电状态。
3.2 操作步骤在进行操作时,应按照以下步骤进行:1.先检查开关本体及其附属电气设备是否正常运行。
2.按照操作程序操作驱动机构,使开关本体处于合闸/分闸状态。
3.操作结束后,再次检查开关本体及其附属电气设备是否正常运行,确保设备安全。
3.3 操作注意事项在操作时,要注意以下事项:•操作人员应定期接受培训,熟悉设备的操作原理和标准操作程序;•操作人员禁止擅自改变设备的接线及标注;•操作时必须佩戴符合要求的防护装备;•禁止将手插入隔爆壳体内部,以避免触电事故;•开始操作前,应确认开关处于断电状态;•在进行任何操作之前,应先按下紧急停机按钮。
4. 维护保养矿用隔爆型真空馈电开关要保持良好的运行状态,需定期进行维护保养工作。
维护保养工作包括:•对设备的内外部进行清洗;•对接点进行检查和清理;•对隔爆壳体进行检查和维护;•对漏电电流保护装置进行检查;•对操作机构进行检查和维护;•对驱动机构进行检查和维护。
5. 接线方法矿用隔爆型真空馈电开关应按照标准接线程序进行接线。
接线程序如下:1.将电源线连接至开关的电源接口处,确保正负极正确连接;2.将开关的输出端连接至电气设备的输入端,确保正负极正确连接;3.检查接线是否正确,进行开关测试。
矿用隔爆型真空馈电开关原理分析与故障处理摘要:矿用隔爆型真空馈电开关(以下简称馈电开关)广泛适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中,在煤矿井下电压660V、1140V,电流至400A的中性点不接地的三相电网中,作为配电总开关或分支开关之用。
在使用过程中如果不懂结构原理,会给保养维护带来不便,只有把结构原理分析清楚,才能更好的操作使用。
关键词:真空馈电原理分析故障处理引言:随着煤矿智能化设备的推广应用,矿用隔爆型真空馈电开关应用范围广,使用数量大,在使用过程中容易出现种种故障情况,给煤矿安全生产带来诸多影响,只有认真分析原理,总结经验,才能在实践中不断突破。
1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形,用4只M12的螺栓与撬形底座相连。
隔爆外壳分隔为两个空腔即接线腔与主腔。
隔爆外壳上、下两个空腔,分别为接线腔和主腔。
接线腔在主腔的上方,它集中了全部主回路与控制回路的进出线端子。
主回路电源进线端子上罩有隔电防护板。
接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口,主腔由主腔壳体与前门组成,主要装有主体芯架和千伏级电源控制开关,前门采用快开门结构。
主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。
前门采用快开门结构。
主腔内右侧装有交流真空断路器,断路器上方装有电流互感器和零序电流互感器,主腔内左侧的安装架的正面装有千伏级小熔断器,中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等,反面装有控制变压器、三相电抗器、电压变换器、电阻等。
前门上装有保护器、显示器、保护器电源、试验开关和按钮等。
前门与外壳之间有可靠的机械联锁,当需要打开馈电开关前门时,首先须将右侧壁上的电源控制开关的手把打至断开位置(中间位置),断开控制电源,断路器因控制电路失电而自动分闸,然后拧进闭锁杆,使其里端进入电源开关手把的闭锁孔内,将电源开关闭锁于断开的位置,其外端才能脱离前门上的限位块解除前门闭锁,此时方能打开前门,前门闭合的方法与打开的程序相反,从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。
矿用馈电开关电路原理简介
KBZ馈电开关主要用于煤矿井下,交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400A及以下的供电系统中,作为总开关、分支开关。
电路原理说明
本开关主要由防爆外壳、本体组成,本体主要由真空断路器,保护系统等组成。
真空断路器采用手动合闸、分闸、电磁分闸故障时电磁脱扣分闸,这种方式简单、可靠、易于维修。
真空管的额定电流为400安培,电压为1140V,极限分断能力为9000安培,电寿命为1*104次,机械寿命为1*104。
保护系统中各主要器件作用:
1.电源变压器
—次电压为380、660V、1140V
二次电压为0-28V、0-15V-110V、0-70V、17V-0-17V
2.电流互感器
把一次电流信号变换为二次直流电压信号,互感器用环氧树脂灌封,有两个出线,一端接地,—端送入保护插件。
二端不可颠倒相接。
3三相电抗器
采用星形接法,由中心点送入保护插件使用,其作用为:
A,输出零序电压信号。
B直流监测电压通过三相电抗器中心点接入三相电网。
4零序电流互感器
零序电流互感器用高导磁材料做成铁芯,外绕几千匝绕组,并在该绕组上取得漏电信号。
互感器用环氧树脂灌封,有两个出线端:_端接地,一端送入漏电保护插件,二者不可颠倒连接。
工作原理
上电工作:提起合闸手柄,电源开关闭合,主变压器得电,漏电插件、过载插件投入工作,电源指示灯亮,同时漏电闭锁检测,若负载绝缘正常,TQ圈不吸合,方可合闸,若检测负载漏电,则丁頌圈吸合,漏电指示,不能合闸。
原理图如下:。

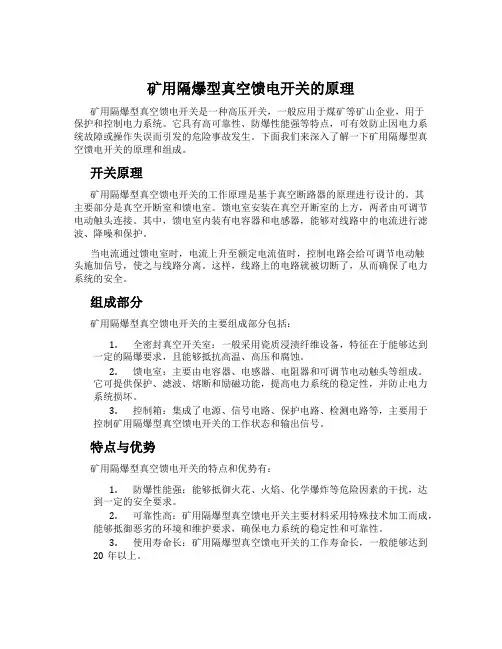

矿用隔爆型真空馈电开关的原理矿用隔爆型真空馈电开关是一种高压开关,一般应用于煤矿等矿山企业,用于保护和控制电力系统。
它具有高可靠性、防爆性能强等特点,可有效防止因电力系统故障或操作失误而引发的危险事故发生。
下面我们来深入了解一下矿用隔爆型真空馈电开关的原理和组成。
开关原理矿用隔爆型真空馈电开关的工作原理是基于真空断路器的原理进行设计的。
其主要部分是真空开断室和馈电室。
馈电室安装在真空开断室的上方,两者由可调节电动触头连接。
其中,馈电室内装有电容器和电感器,能够对线路中的电流进行滤波、降噪和保护。
当电流通过馈电室时,电流上升至额定电流值时,控制电路会给可调节电动触头施加信号,使之与线路分离。
这样,线路上的电路就被切断了,从而确保了电力系统的安全。
组成部分矿用隔爆型真空馈电开关的主要组成部分包括:1.全密封真空开关室:一般采用瓷质浸渍纤维设备,特征在于能够达到一定的隔爆要求,且能够抵抗高温、高压和腐蚀。
2.馈电室:主要由电容器、电感器、电阻器和可调节电动触头等组成。
它可提供保护、滤波、熔断和励磁功能,提高电力系统的稳定性,并防止电力系统损坏。
3.控制箱:集成了电源、信号电路、保护电路、检测电路等,主要用于控制矿用隔爆型真空馈电开关的工作状态和输出信号。
特点与优势矿用隔爆型真空馈电开关的特点和优势有:1.防爆性能强:能够抵御火花、火焰、化学爆炸等危险因素的干扰,达到一定的安全要求。
2.可靠性高:矿用隔爆型真空馈电开关主要材料采用特殊技术加工而成,能够抵御恶劣的环境和维护要求,确保电力系统的稳定性和可靠性。
3.使用寿命长:矿用隔爆型真空馈电开关的工作寿命长,一般能够达到20年以上。
结论综合以上分析,矿用隔爆型真空馈电开关作为一种重要的电力保护和控制设备,有着越来越广泛的应用前景。
其原理和组成部分都非常复杂,需要严格的制造、安装、维护以及使用要求。
在生产和使用过程中,应该不断加强对矿用隔爆型真空馈电开关的管理和检测,确保电力系统的操作正常和安全。

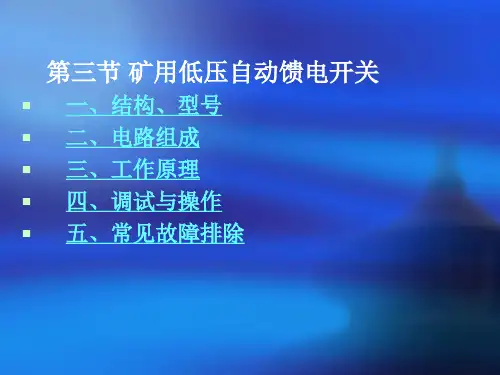

第三节矿用隔爆型低压自动馈电开关本节主要讲解目前煤矿井下常用的较先进的BKD630/1140(660)智能型矿用隔爆型真空馈电开关的用途、结构和工作原理。
一、用途与结构1、应用场合:有瓦斯煤尘爆炸危险的场所、井下变电所或配电点。
2、控制对象:作用配电开关,控制保护低压供电网络。
3、结构(对照实物讲解)4、作用:在正常操作时手动分、合闸,当被保护线路发生短路或漏电时,自动跳闸,起到保护作用。
还具有过载、短路、过电压、欠电压、漏电和漏电闭锁保护;具有断路器故障测试、保护功能自检测、系统自检、网络通讯等功能;具有电源、通讯状态、运行、过载预告、故障等指示灯和液晶屏信号指示。
二、工作原理图5-41)电源环节:由电源变压器和综合板组成。
2)控制环节:(1)合闸:电动、按下1SB(2)分闸:电动、按下2SB分闸、手动脱扣分闸。
3)保护环节:(1)保护装置的动作:过载、短路、漏电保护(2)保护装置的信号指示:过电压、欠电压、过载时红色指示灯FLT闪亮;当发生短路、漏电故障→FLT常亮。
(3)保护装置的实验:按2SB进入测试程序,实验顺序:过载→短路→过压→欠压。
4)参数的查看与设置(1)参数的查看:6个参数:电压等级、额定电流、短路倍数、本机地址、波特率、总开关/分开关。
(2)参数的设置表5-65)MODBUS网络通信功能系统进入通信状态时,蓝色通信指示灯亮小结:1、用途与结构2、工作原理:电源环节、控制环节、保护环节、参数的查看与设置。
MODBVS网络通信功能。
作业: P125:5。
>下一页<。

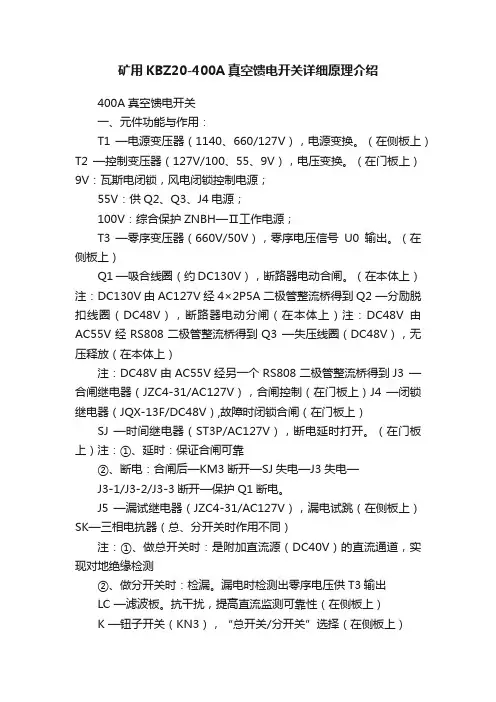

矿用KBZ20-400A真空馈电开关详细原理介绍400A真空馈电开关一、元件功能与作用:T1 —电源变压器(1140、660/127V),电源变换。
(在侧板上)T2 —控制变压器(127V/100、55、9V),电压变换。
(在门板上)9V:瓦斯电闭锁,风电闭锁控制电源;55V:供Q2、Q3、J4电源;100V:综合保护ZNBH—Ⅱ工作电源;T3 —零序变压器(660V/50V),零序电压信号U0输出。
(在侧板上)Q1 —吸合线圈(约DC130V),断路器电动合闸。
(在本体上)注:DC130V由AC127V经4×2P5A二极管整流桥得到Q2 —分励脱扣线圈(DC48V),断路器电动分闸(在本体上)注:DC48V由AC55V经RS808二极管整流桥得到Q3 —失压线圈(DC48V),无压释放(在本体上)注:DC48V由AC55V经另一个RS808二极管整流桥得到J3 —合闸继电器(JZC4-31/AC127V),合闸控制(在门板上)J4 —闭锁继电器(JQX-13F/DC48V),故障时闭锁合闸(在门板上)SJ —时间继电器(ST3P/AC127V),断电延时打开。
(在门板上)注:①、延时:保证合闸可靠②、断电:合闸后—KM3断开—SJ失电—J3失电—J3-1/J3-2/J3-3断开—保护Q1断电。
J5 —漏试继电器(JZC4-31/AC127V),漏电试跳(在侧板上)SK—三相电抗器(总、分开关时作用不同)注:①、做总开关时:是附加直流源(DC40V)的直流通道,实现对地绝缘检测②、做分开关时:检漏。
漏电时检测出零序电压供T3输出LC —滤波板。
抗干扰,提高直流监测可靠性(在侧板上)K —钮子开关(KN3),“总开关/分开关”选择(在侧板上)RC—组件,过电压吸收,保护绝缘(在侧板上)DK—手柄转换开关(LW5D),电源控制(在侧板上)注:DK有两个位置:闭锁位和电源位电源位——电源通——控制回路有电闭锁位——电源断——控制回路断电LH—零序电流互感器。

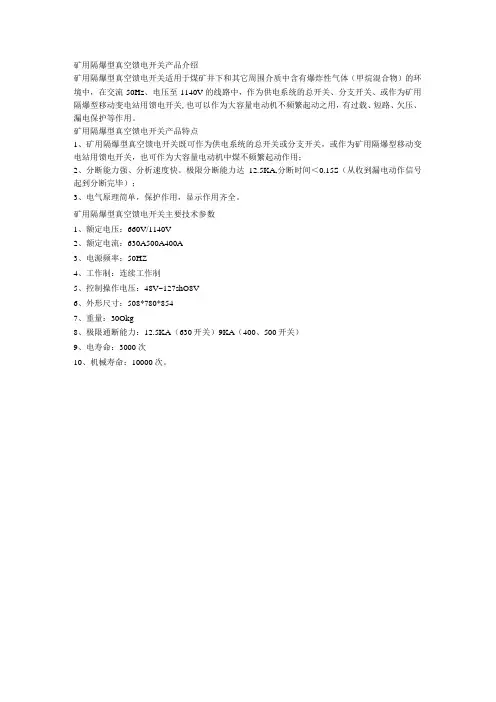

矿用隔爆型真空馈电开关产品介绍
矿用隔爆型真空馈电开关适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中,在交流50Hz、电压至1140V的线路中,作为供电系统的总开关、分支开关、或作为矿用隔爆型移动变电站用馈电开关,也可以作为大容量电动机不频繁起动之用,有过载、短路、欠压、漏电保护等作用。
矿用隔爆型真空馈电开关产品特点
1、矿用隔爆型真空馈电开关既可作为供电系统的总开关或分支开关,或作为矿用隔爆型移动变电站用馈电开关,也可作为大容量电动机中煤不频繁起动作用;
2、分断能力强、分析速度快。
极限分断能力达12.5KA,分断时间<0.15S(从收到漏电动作信号起到分断完毕);
3、电气原理简单,保护作用,显示作用齐全。
矿用隔爆型真空馈电开关主要技术参数
1、额定电压:660V/1140V
2、额定电流:630A500A400A
3、电源频率:50HZ
4、工作制:连续工作制
5、控制操作电压:48V~127shO8V
6、外形尺寸:508*780*854
7、重量:30Okg
8、极限通断能力:12.5KA(630开关)9KA(400、500开关)
9、电寿命:3000次
10、机械寿命:10000次。

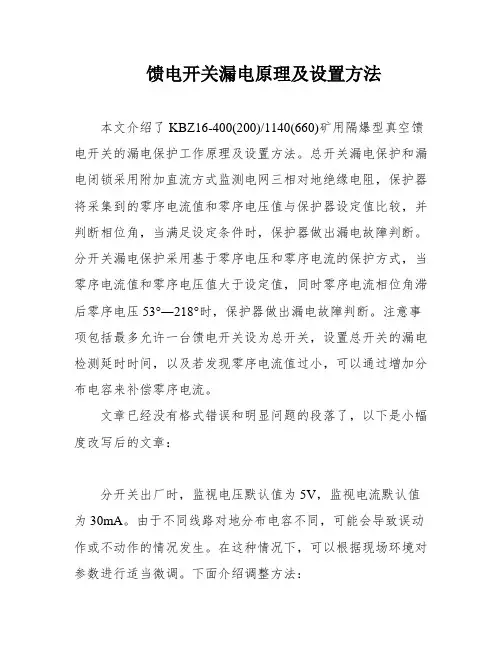

馈电开关漏电原理及设置方法本文介绍了KBZ16-400(200)/1140(660)矿用隔爆型真空馈电开关的漏电保护工作原理及设置方法。
总开关漏电保护和漏电闭锁采用附加直流方式监测电网三相对地绝缘电阻,保护器将采集到的零序电流值和零序电压值与保护器设定值比较,并判断相位角,当满足设定条件时,保护器做出漏电故障判断。
分开关漏电保护采用基于零序电压和零序电流的保护方式,当零序电流值和零序电压值大于设定值,同时零序电流相位角滞后零序电压53°―218°时,保护器做出漏电故障判断。
注意事项包括最多允许一台馈电开关设为总开关,设置总开关的漏电检测延时时间,以及若发现零序电流值过小,可以通过增加分布电容来补偿零序电流。
文章已经没有格式错误和明显问题的段落了,以下是小幅度改写后的文章:分开关出厂时,监视电压默认值为5V,监视电流默认值为30mA。
由于不同线路对地分布电容不同,可能会导致误动作或不动作的情况发生。
在这种情况下,可以根据现场环境对参数进行适当微调。
下面介绍调整方法:1.将分开关的上级总开关设定为禁止跳闸。
方法是:通过馈电开关前门面板上的整定按钮键,逐级进入保护菜单:软件选择——跳闸投退——禁止跳闸。
需要注意的是,保护设置完成后务必退出禁止跳闸模式,否则所有保护会失效。
2.将分开关的零序电流值故意整定为大数值,如80mA。
这样做可以确保在做漏电试验时不会跳闸,便于观察“零序电压”和“零序电流”数据。
3.将分开关的保护器屏幕显示锁定在“功率因数”、“零序电流”、“零序电压”显示界面(以下简称为“零序参数”界面)。
方法是:通过馈电开关前门面板上的“↓”整定按钮键切换至“零序参数”界面,再按一次“↓”整定按钮键即可将屏幕锁定。
4.读取分开关做漏电试验时的零序电压值和零序电流值。
方法是:将分开关前门面板上的“试验转换开关”切换至“漏电”档位,观察并记录保护器屏幕显示“零序电流”、“零序电压”的数值。
矿用馈电开关工作原理矿用馈电开关,嘿,这可真是个神奇的玩意儿!它就像是电力世界里的忠诚卫士,默默地守护着矿山的电力安全。
你看啊,它的工作原理其实并不复杂,但却极其重要。
当电流通过它时,就好像是水流在管道中流淌一样。
它要精准地控制着电流的通断,确保电力的稳定输送。
这不就像是一个优秀的交通指挥员,有条不紊地指挥着车辆的通行,保证道路的畅通无阻嘛!矿用馈电开关里面有各种精巧的部件,它们相互配合,协同工作。
就拿触头来说吧,它就像是一个敏捷的开关使者,根据需要迅速地接通或断开电路。
还有那些保护装置,像是警惕的哨兵,时刻监测着电流、电压等参数,一旦发现异常,立马采取行动,迅速切断电源,防止事故的发生。
这多厉害啊!它的作用可不容小觑啊!要是没有它,那矿山的电力系统岂不是会乱了套?想象一下,没有了这个可靠的卫士,电流就会像脱缰的野马一样,肆意奔腾,那后果简直不堪设想!所以说,矿用馈电开关真的太重要啦!而且啊,它还得适应矿山那恶劣的环境呢!高温、潮湿、灰尘,这些可都难不倒它。
它就像一个顽强的战士,坚守在自己的岗位上,不管遇到什么困难都毫不退缩。
它难道不值得我们为它点赞吗?在矿山的工作中,矿用馈电开关就是那默默奉献的幕后英雄。
它虽然不显眼,但却发挥着至关重要的作用。
它确保了矿山设备的正常运行,保障了矿工们的安全。
这难道不是一件伟大的事情吗?我们真应该好好感谢它啊!总之,矿用馈电开关就是这么神奇,这么重要。
它的工作原理虽然不是那么高深莫测,但却蕴含着无尽的智慧和力量。
它是矿山电力系统中不可或缺的一部分,没有它,矿山的运转就会陷入混乱。
让我们一起好好珍惜这个小小的但却无比重要的装置吧!。
第8章矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关,也可作为大容量电动机不频繁起动之用。
当线路中出现过载或短路故障时,馈电开关能根据要求自动地切断电路。
同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元,对系统中的漏电故障实施保护。
8.1.1概述1.技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500(30次)分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000(分、合额定电流)机械寿命 /次 15000过载保护:整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 <1h2.0 <10min3.0 可返回电间>3s短路保护整定值(瞬动) /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放,开关脱扣,分闸。
当电网停电时失压线圈释放,开关脱扣,分闸漏气闭锁开关分闸后,任一真空管完全漏气时,开关闭锁而不能合闸漏电保护与检漏继电器配合使用,对线路实行漏电保护远方分闸外接主令开关(常开接点)可实现远方分闸重量 /kg 约902. 结构特点1)外壳部分隔爆外壳分为2个隔爆腔,上腔为接线空腔,下腔为主腔(包括腔体与前门)。
前门与壳体用12个M12螺栓紧固,支承在壳体的铰链上。
ZD1-400/1140型真空断路器安装在后腔中部,其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连,并与连接套与外壳把手相连。
阻容吸收器安装在后腔左上方,接在开关的负荷侧。
前门内侧下方装有易拆的控制芯板组件,中间为试验开关,上方为开关工作状态指示灯。
前门与外壳有可靠的机械闭锁。
2)芯子部分(1)ZD1-400/1140型真空断路器为一长方体结构。
矿井隔爆型真空馈电开关的原理及应用摘要:隔爆真空馈电开关是矿井低压供电系统中必不可少的电气设备,在矿井供电安全中起着举足轻重的作用,随着煤矿科技含量的提升,馈电开关也经过不断更新换代,保护精度更高,反应速度更快!馈电开关的保护器采用了先进的微处理器,使馈电开关具有高精度的数据处理功能,对供电系统线路具有送电前绝缘检测功能,如果绝缘低于规定值时开关保护器将进行漏电闭锁保护;供电过程中如果出现短路、过载等故障负荷开关拒动时,此时馈电开关将起到后备保护作用;进行切断故障线路,杜绝事故进一步扩大、危及职工人身和生命财产安全!关键词:矿井供电安全;馈电开关;漏电闭锁前言:矿井的安全生产离不开安全供电,由于现在的馈电开关采用液晶汉显智能保护器,不仅操作简便、还具有记忆功能,能查询发生故障的时间、种类及发生故障的原因。
发生漏电故障时的零序电压值、零序电流值及供电系统电压;对供电系统具有过载、短路、欠压、断相、失压、三相不平衡、漏电闭锁、瓦斯断电、对称性漏电保护及选择性漏电保护功能;还具有软硬件自检功能,对存在问题给出相应的出错信息,也可外接远方分励按钮,可进行远距离操作,使用方便。
一、矿用馈电开关的基本原理及构造馈电开关经过不断改进,保护功能更加齐全、保护性能更加灵敏可靠;适用于煤矿井下有甲烷、煤尘等爆炸混合气体的环境中、在交流50HZ,电压380V、660V或1140V,电流200A至630A中性点不接地的三相电网中,可作为总开关和分支开关,也可作为大容量电动机不频繁起动用,馈电开关由防爆外壳、金属构架、接线喇叭嘴组成,电气回路由主回路、控制回路和保护回路三部分组成;主回路由交流真空断路器、主接线柱和腔内主电源线组成,是进行动力电源通断控制的线路、控制回路由控制变压器、中间继电器、失压脱扣线圈、分励线圈、控制按钮、试验按钮等组成,起到控制负荷电源通断功能;保护回路由电流、电压互感器、电抗器、磁放大器、保护器整定按钮和智能保护器组成、对下级线路供电出现异常故障时能够快速跳闸分断电路。
矿用馈电开关电路原理简介
KBZ馈电开关主要用于煤矿井下,交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400A及以下的供电系统中,作为总开关、分支开关。
电路原理说明
本开关主要由防爆外壳、本体组成,本体主要由真空断路器,保护系统等组成。
真空断路器采用手动合闸、分闸、电磁分闸故障时电磁脱扣分闸,这种方式简单、可靠、易于维修。
真空管的额定电流为400安培,电压为1140V,极限分断能力为9000安培,电寿命为1*104次,机械寿命为1*104。
保护系统中各主要器件作用:
1.电源变压器
—次电压为380、660V、1140V
二次电压为0-28V、0-15V-110V、0-70V、17V-0-17V
2.电流互感器
把一次电流信号变换为二次直流电压信号,互感器用环氧树脂灌封,有两个出线,一端接地,—端送入保护插件。
二端不可颠倒相接。
3三相电抗器
采用星形接法,由中心点送入保护插件使用,其作用为:
A,输出零序电压信号。
B直流监测电压通过三相电抗器中心点接入三相电网。
4零序电流互感器
零序电流互感器用高导磁材料做成铁芯,外绕几千匝绕组,并在该绕组上取得漏电信号。
互感器用环氧树脂灌封,有两个出线端:_端接地,一端送入漏电保护插件,二者不可颠倒连接。
工作原理
上电工作:提起合闸手柄,电源开关闭合,主变压器得电,漏电插件、过载插件投入工作,电源指示灯亮,同时漏电闭锁检测,若负载绝缘正常,TQ圈不吸合,方可合闸,若检测负载漏电,则丁頌圈吸合,漏电指示,不能合闸。
原理图如下:。
矿用隔爆型馈电开关操作说明一、概述:矿用隔爆型真空馈电开关,主要用于煤矿井下和其他介质中含有甲烷及煤尘混合物的爆炸性气体环境中,在交流50HZ,电压至660V或1140V,电流在630A以下线路中作为配电系统的总开关或分开关使用。
馈电开关在巷道内放置的位置顶板不得有淋水现象,并应存放在空气流通、温度不高于+40℃不低于-5℃对湿度不大于95%及无腐蚀性气体的环境中;馈电开关必须放置在无强烈颠簸振动以及垂直倾斜不超过15度的地方。
主要技术参数:额定电压:380V、660 V、1140 V额定电流:630 A、400 A、200A极限分断能力:12500A(630 A)8000 A(400 A)短路和1K漏电时,开关分断时间(包括断路器)小于60ms。
二、一般规定:1、操作人员必须是专业电工经过专业培训合格后,持证上岗。
2、操作人员操作开关停送电时必须挂设“停送电”指示牌并将两防锁锁牢。
3、操作人员必须熟悉开关的性能、原理。
三、准备工作:1、通电前,先检查开关的两防锁、机械闭锁是否打开(联锁杆是否退出)电源线、负荷线信号线的接法是否正确。
2、若以上情况都正常后,把手柄打到“分”闸位置,看电源指示灯是否点亮,若点亮则说明电源已接通。
若没有,则说明电源未接通,应立即检查并排除故障,再看漏电闭锁灯是否点亮,若有,则说明负荷侧漏电,应立即排除故障。
四、设备操作:1、操作时,把手柄打到“合”闸位置,看合闸灯是否亮,如无故障显示,即可投入运行。
2、有故障信号显示时,应先弄清楚情况,将开关手柄置于“分”闸状态,故障清除后,允许操作时,再先按开关前面的复位按钮FA,则故障信号清除,手柄在“合”位时不能复位,若在“分”位,则复位后,使“分”“合”手柄置于“合”位,则开关闭合,(分合手柄SA在开关的侧面。
)3、正常操作开关“分”“合”,用操作手柄SA操作。
4、模拟漏电试验和模拟过流试验,可按开关前面的漏电或过流试验按钮SL、SG、则开关跳闸,L、Y(或J、G)显示,表示漏电保护和过流保护插件完好,放开试验按钮,按下FA(SA在“分”位,再接FA、L如果复位说明漏电位置不在开关与配电点之间,而是在起动器之后,此时置SA“合”位重新送电,B显示说明漏电部位在开关与配电点之间,此时将SA置于合位开关也不能合闸;即说明故障未清除,且已经闭锁。
矿用馈电开关原理及设置
简介
Prepared on 22 November 2020
矿用馈电开关原理及设置简介
KBZ馈电开关主要用于煤矿井下,交流50Hz,额定电压为1140V/660V、660V/380V,额定电流在400AS以下的供电系统中,作为总开关、分支开关。
保护原理
短路、过载、漏电保护以及漏电闭锁为集成运放电路组成。
选择性漏电保护采用零序电流方向性原理,对称性漏电保护以及选择性漏电保护的后备保护采用附加直流电源原理,出口短路及无压释放采用大于10倍额定电流值和电容贮能放电原理,操作机构采用手动合、分闸,故障状态时米用电磁跳闸。
保护整定:
1.短路保护整定:短路电流整定电位器整定值按被保护线路远端二相短路电流值,参照ID/IZ≥1. 5的规定来整定和校验灵敏度系数。
2.过载保护整定:由于本开关是馈电开关,其反时限保护特性和磁力起动器是有区别的。
因此在整定时应当参照开关实际所控制线路和负荷状态实际情况进行整定。
3.漏电保护整定:本开关具有选择性漏电保护功能,作总开关时采用的是附加直流电源原理,作分支时采用的是零序电流方向性原理。
使用和维修中务必搞清楚这一点。
A.作总开关使用时,后边分支开关用同型号开关或其它具备选择性漏电保护功能的分支开关,此时应将总开关漏电保护插件内“延时开关”拨向(S)位,“总分开关”拨向(ZK)档。
总开关不必另装检漏继电器。
B.作总开关使用时,如果后边分支开关不用同类开关或分支开关没有选择性漏电保护, 此时应将总开关漏电保护插件内“延时开关”拨向(0)位,“总开关”拨向(ZK)档。
总分开关不必另装检漏继电器。
C.若用本开关二台并联都作总开关使用,因有关规程规定不允许在同一供电系统中并用2台检漏继电器,则应注意将其中任一台开关漏电保护插件内的“总分开关”推向(FK)档,“延时开关”拨向(0)位即可,以错开同时跳闸问题。
注意事项:要注意调节电网容性电流的最佳补偿状态,否则有可能发生误动作,在和其它漏电
继电器配合使用时务必注意。
作总开关使用时:(ZK)位置
380V 漏电动作电阻值 3. 57KΩ
660V 漏电动作电阻值913KΩ
1140V 漏电动作电阻值1124KΩ
作分支开关使用时:(FK)位置
380V 漏电动作电阻值 3. 57KΩ
660V 漏电动作电阻值513KΩ
1140V 漏电动作电阻值1124KΩ
作分支开关时漏电闭锁值(FK)位置
380V 漏电动作电阻值11+20%KΩ
660V 漏电动作电阻值22+20%KΩ
1140V 漏电动作电阻值40+20%KΩ。
