往复式压缩机结构原理

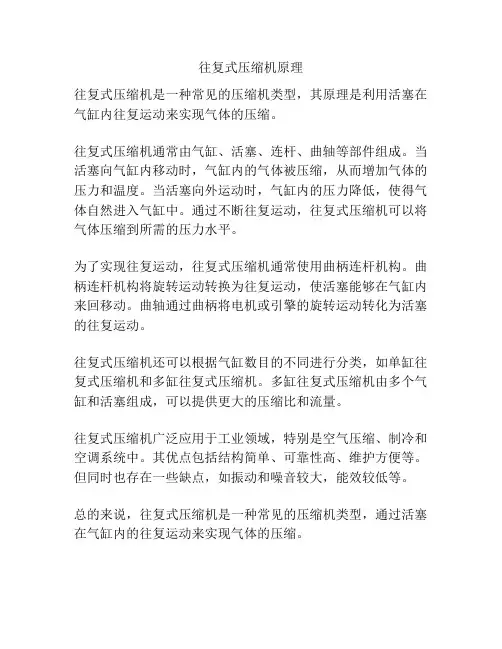

往复式压缩机原理
往复式压缩机是一种常见的压缩机类型，其原理是利用活塞在气缸内往复运动来实现气体的压缩。

往复式压缩机通常由气缸、活塞、连杆、曲轴等部件组成。

当活塞向气缸内移动时，气缸内的气体被压缩，从而增加气体的压力和温度。

当活塞向外运动时，气缸内的压力降低，使得气体自然进入气缸中。

通过不断往复运动，往复式压缩机可以将气体压缩到所需的压力水平。

为了实现往复运动，往复式压缩机通常使用曲柄连杆机构。

曲柄连杆机构将旋转运动转换为往复运动，使活塞能够在气缸内来回移动。

曲轴通过曲柄将电机或引擎的旋转运动转化为活塞的往复运动。

往复式压缩机还可以根据气缸数目的不同进行分类，如单缸往复式压缩机和多缸往复式压缩机。

多缸往复式压缩机由多个气缸和活塞组成，可以提供更大的压缩比和流量。

往复式压缩机广泛应用于工业领域，特别是空气压缩、制冷和空调系统中。

其优点包括结构简单、可靠性高、维护方便等。

但同时也存在一些缺点，如振动和噪音较大，能效较低等。

总的来说，往复式压缩机是一种常见的压缩机类型，通过活塞在气缸内的往复运动来实现气体的压缩。

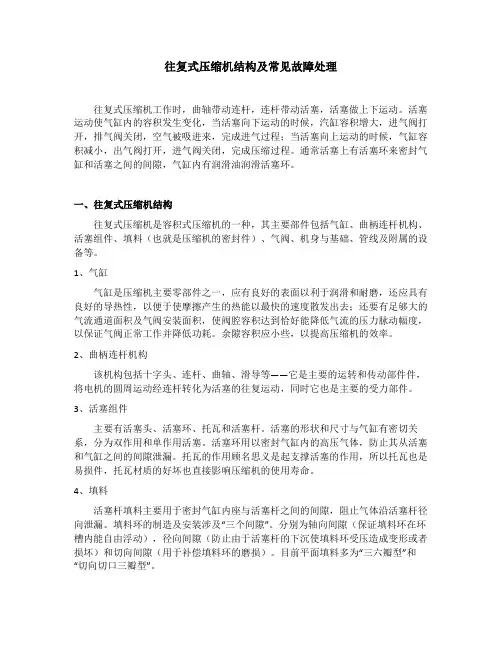

往复式压缩机结构及常见故障处理往复式压缩机工作时，曲轴带动连杆，连杆带动活塞，活塞做上下运动。

活塞运动使气缸内的容积发生变化，当活塞向下运动的时候，汽缸容积增大，进气阀打开，排气阀关闭，空气被吸进来，完成进气过程；当活塞向上运动的时候，气缸容积减小，出气阀打开，进气阀关闭，完成压缩过程。

通常活塞上有活塞环来密封气缸和活塞之间的间隙，气缸内有润滑油润滑活塞环。

一、往复式压缩机结构往复式压缩机是容积式压缩机的一种，其主要部件包括气缸、曲柄连杆机构、活塞组件、填料（也就是压缩机的密封件）、气阀、机身与基础、管线及附属的设备等。

1、气缸气缸是压缩机主要零部件之一，应有良好的表面以利于润滑和耐磨，还应具有良好的导热性，以便于使摩擦产生的热能以最快的速度散发出去；还要有足够大的气流通道面积及气阀安装面积，使阀腔容积达到恰好能降低气流的压力脉动幅度，以保证气阀正常工作并降低功耗。

余隙容积应小些，以提高压缩机的效率。

2、曲柄连杆机构该机构包括十字头、连杆、曲轴、滑导等——它是主要的运转和传动部件件，将电机的圆周运动经连杆转化为活塞的往复运动，同时它也是主要的受力部件。

3、活塞组件主要有活塞头、活塞环、托瓦和活塞杆。

活塞的形状和尺寸与气缸有密切关系，分为双作用和单作用活塞。

活塞环用以密封气缸内的高压气体，防止其从活塞和气缸之间的间隙泄漏。

托瓦的作用顾名思义是起支撑活塞的作用，所以托瓦也是易损件，托瓦材质的好坏也直接影响压缩机的使用寿命。

4、填料活塞杆填料主要用于密封气缸内座与活塞杆之间的间隙，阻止气体沿活塞杆径向泄漏。

填料环的制造及安装涉及“三个间隙”。

分别为轴向间隙（保证填料环在环槽内能自由浮动），径向间隙（防止由于活塞杆的下沉使填料环受压造成变形或者损坏）和切向间隙（用于补偿填料环的磨损）。

目前平面填料多为“三六瓣型”和“切向切口三瓣型”。

5、气阀是压缩机最主要的组件，同时也是最容易损坏的零件。

其设计的好坏会直接影响到压缩机的排气量、功耗及运转可靠性。

往复式压缩机的工作原理
往复式压缩机是利用活塞在气缸内作直线往复运动，将气体压缩成高压气体的机械设备。

其工作原理如下：
1. 吸气阶段：活塞向下运动，在气缸内形成低压区域，气体通过进气阀门进入气缸内。

2. 压缩阶段：当活塞向上运动时，气缸内形成高压区域，气体被压缩，压缩过程中气缸顶部的压力阀会自动开启，把多余的气体释放。

3. 排气阶段：当活塞运动到顶点时，排气阀门打开，气体从气缸中流出，进入储气罐或其他设备中使用。

4. 循环阶段：活塞向下运动，排气阀门关闭，进气阀门打开，气体再次进入气缸内，开始下一轮的循环。

往复式压缩机的工作原理主要是由活塞、气缸、进气阀门、排气阀门等组成，其压缩过程根据活塞的运动轨迹确定。

在往复式压缩机的工作中，气缸内的气体的压力和体积是相反变化的，即压力越大，气体体积越小。

通过不断重复这个过程，从而实现气体的压缩。

往复式压缩机完整ppt课件•往复式压缩机概述•往复式压缩机结构组成•往复式压缩机工作原理与性能参数•往复式压缩机选型与设计要点•往复式压缩机安装、调试与验收规范•往复式压缩机运行维护与故障排除方法•总结回顾与展望未来发展趋势目录01往复式压缩机概述定义与工作原理定义往复式压缩机是一种通过活塞在气缸内做往复运动来改变气体体积，从而实现气体压缩的机械设备。

工作原理电机驱动曲轴旋转，曲轴通过连杆将旋转运动转化为活塞的往复直线运动。

活塞在气缸内做往复运动时，气体在活塞的作用下被压缩，并通过排气阀排出。

同时，吸气阀吸入新的气体，为下一次压缩做准备。

往复式压缩机类型按结构分类立式、卧式、角度式等。

按驱动方式分类电动、柴油驱动、蒸汽驱动等。

按压缩介质分类空气压缩机、制冷压缩机、工艺流程用压缩机等。

应用领域及市场需求应用领域广泛应用于石油化工、制冷空调、空气动力、工艺流程等领域。

市场需求随着工业领域的发展，对往复式压缩机的需求不断增加。

特别是在能源、化工等领域，大型、高效、低噪音的往复式压缩机具有广阔的市场前景。

同时，随着环保意识的提高，对低能耗、低排放的压缩机需求也在增加。

02往复式压缩机结构组成压缩机的支撑框架，承受各种载荷，确保各部件正确相对位置。

机身将电机的旋转运动转化为活塞的往复运动。

曲轴连接曲轴和活塞，传递运动和力。

连杆在气缸内做往复运动，实现气体的压缩和排放。

活塞与活塞配合形成压缩空间，承受气体压力。

气缸控制气体的吸入和排出。

气阀缓冲罐油泵减小气流脉动和噪音。

为压缩机各润滑点提供润滑油。

冷却器油分离器油冷却器降低压缩后气体的温度。

分离压缩空气中的油分。

冷却润滑油，保证油温稳定。

流量传感器监测气体流量，确保稳定供气。

监测气体和润滑油温度，防止过热。

压力传感器监测气体压力，确保安全运行。

电动机提供动力，驱动曲轴旋转。

控制面板显示压缩机运行参数，实现远程控制。

控制系统安全保护装置当气体压力超过设定值时自动泄压，保护压缩机不受损坏。

往复式压缩机工作原理往复式压缩机是一种常见的压缩机类型，广泛应用于空调、冷藏、冷冻等领域。

它通过往复运动来实现气体的压缩，从而提高气体的压力和温度。

在往复式压缩机的工作原理中，主要包括压缩、冷凝、膨胀和蒸发四个过程。

下面我们将详细介绍往复式压缩机的工作原理。

首先，当往复式压缩机开始工作时，气体被吸入压缩机内部的气缸中。

在这个过程中，气缸的活塞向下运动，导致气体被吸入气缸内。

随着活塞的向上运动，气体被压缩，从而提高了气体的压力和温度。

这个过程称为压缩过程，是往复式压缩机实现气体压缩的关键步骤。

接下来，压缩后的气体进入冷凝器，在冷凝器中，气体释放热量，从而降低了气体的温度。

在这个过程中，气体由于散热而冷却成为液体，这个过程称为冷凝过程。

冷凝后的液体通过膨胀阀进入蒸发器，在蒸发器中，液体再次蒸发成为气体，吸收了外界的热量。

这个过程称为蒸发过程。

最后，蒸发后的气体再次被吸入压缩机内部的气缸中，循环往复。

通过这样的循环过程，往复式压缩机不断地将气体压缩、冷凝、膨胀和蒸发，从而实现了气体压缩的目的。

总的来说，往复式压缩机的工作原理是通过往复运动来实现气体的压缩，然后通过冷凝、膨胀和蒸发等过程来提高气体的压力和温度。

这种工作原理使得往复式压缩机成为了许多制冷设备中不可或缺的关键部件。

在实际应用中，往复式压缩机的工作原理对于制冷设备的性能和效率有着重要的影响。

因此，了解往复式压缩机的工作原理对于制冷设备的设计、维护和使用都具有重要意义。

希望通过本文的介绍，读者能够对往复式压缩机的工作原理有一个更加清晰的了解。

培训教案培训课题: 往复式压缩机基本结构、工作原理、常见故障及注意事项培训日期: 2017年8月培训课时:2课时课程重点:讲述往复式压缩机基本结构、工作原理、常见故障及注意事项。

培训目标及要求：通过培训使全体员工对往复机的结构、工作原理有一定的了解，掌握其常见故障，明确注意事项，真正做到“四懂三会”授课内容：一、往复式压缩机的型号、结构及工作原理1、往复式压缩机型号2、往复式活塞压缩机的工作过程往复式活塞压缩机属于于容积型压缩机。

靠气缸内作往复运动的活塞改变工作容积压缩气体。

气缸内的活塞，通过活塞杆、十字头、连杆与曲轴联接，当曲轴旋转时，活塞在汽缸中作往复运动，活塞与气缸组成的空间容积交替的发生扩大与缩小。

当容积扩大时残留在余隙内的气体将膨胀，然后再吸进气体；当容积缩小时则压缩排出气体，以单作用往复式活塞压机（见图）为例，将其工作过程叙述如下：（1）吸气过程当活塞在气缸内向左运动时，活塞右侧的气缸容积增大，压力下降。

当压力降到小于进气管中压力时，则进气管中的气体顶开吸气阀进入气缸，随着活塞向左运动，气体继续进入缸内，直至活塞运动到左死点为止，这个过程称吸气过程。

（2）压缩过程当活塞调转方向向右运动时，活塞右侧的气缸容积开始缩小，开始压缩气体。

（由于吸气阀有逆止作用，故气体不能倒回进气管中；同时出口管中的气体压力高于气缸内的气体压力，缸内的气体也无法从排气阀排到出口管中；而出口管中气体又因排气阀有逆止作用，也不能流回缸内。

）此时气缸内气体分子保持恒定，只因活塞继续向右运动，继续缩小了气体容积，使气体的压力升高，这个过程叫做压缩过程。

（3）排气过程随着活塞右移压缩气体、气体的压力逐渐升高，当缸内气体压力大于出口管中压力时，缸内气体便顶开排气阀而进人排气管中，直至活塞到右死点后缸内压力与排气管压力平衡为止。

这叫做排气过程。

（4）膨胀过程排气过程终了，因为有余隙存在，有部分被压缩的气体残留在余隙之内，当活塞从右死点开始调向向左运动时，余隙内残存的气体压力大于进气管中气体压力，吸气阀不能打开，直到活塞离开死点一段距离，残留在余隙中的高压气体膨胀，压力下降到小于进气管中的气体压力时，吸气阀才打开，开始进气。

往复式压缩机的工作原理（附结构解剖视频）往复式压缩机3D动画一、往复式压缩机工作过程往复式压缩机都有气缸、活塞和气阀。

压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。

例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。

（1）膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。

（2）吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。

随着活塞向左移动，气体继续进入缸内，直到活塞移至左边的末端（又称左死点）为止。

（3）压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。

由于吸入气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。

出口管中的气体因排出气阀有止逆作用，也不能流入缸内。

因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体的压力不断升高。

（4）排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点）为止。

然后，活塞右开始向左移动，重复上述动作。

活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。

活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。

二、压缩气体的三种热过程气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。

在压缩气体时产生大量的热，导致压缩后气体温度升高。

气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。

压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。

压缩气体所需的压缩功，决定于气体状态的改变。

说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。
