压力容器生产工艺过程[1]

第1篇一、引言压力容器是一种盛装气体或液体的密闭设备，广泛应用于石油、化工、食品、医药、能源等领域。

随着我国工业的快速发展，压力容器在国民经济中的地位日益重要。

为了确保压力容器的安全可靠运行，提高其制造质量，本文将对压力容器制造工艺进行详细介绍。

二、压力容器制造工艺流程1. 设计阶段在设计阶段，首先要明确压力容器的用途、工作条件、材料要求等。

然后，根据相关标准和规范，进行结构设计、强度计算、热力计算等。

设计阶段是压力容器制造的基础，对后续制造过程具有重要影响。

2. 材料采购根据设计要求，选择合适的材料，如碳素钢、低合金钢、不锈钢、有色金属等。

在采购过程中，要确保材料质量符合国家标准，并进行相应的检验。

3. 零部件加工零部件加工包括切割、下料、成形、焊接等工序。

具体步骤如下：（1）切割：根据设计图纸，将板材切割成所需尺寸的板材、管材等。

（2）下料：将切割好的板材、管材等按照设计要求进行下料。

（3）成形：将下料后的板材、管材等通过卷板、滚圆、拉伸等工艺形成所需的形状。

（4）焊接：采用手工电弧焊、气体保护焊、等离子焊等焊接方法，将各部件连接在一起。

4. 组装将加工好的零部件按照设计要求进行组装，包括筒体、封头、法兰、接管等。

组装过程中，要确保各部件的尺寸、形状、位置等符合设计要求。

5. 热处理对压力容器进行热处理，以改善其力学性能、消除残余应力等。

热处理方法包括退火、正火、调质、固溶处理等。

6. 检验检验是压力容器制造过程中的重要环节，包括外观检查、尺寸检查、无损检测、力学性能检测等。

检验结果应满足相关标准和规范的要求。

7. 表面处理为了提高压力容器的耐腐蚀性能、美观度等，可对其进行表面处理，如喷漆、镀锌、阳极氧化等。

8. 标识在压力容器上标注相关信息，如制造单位、产品编号、材料牌号、工作压力、温度等。

9. 出厂经过检验合格的压力容器，办理出厂手续，交付用户使用。

三、压力容器制造工艺特点1. 材料要求严格压力容器制造对材料的质量要求较高，需选用符合国家标准、具有良好力学性能和耐腐蚀性能的材料。

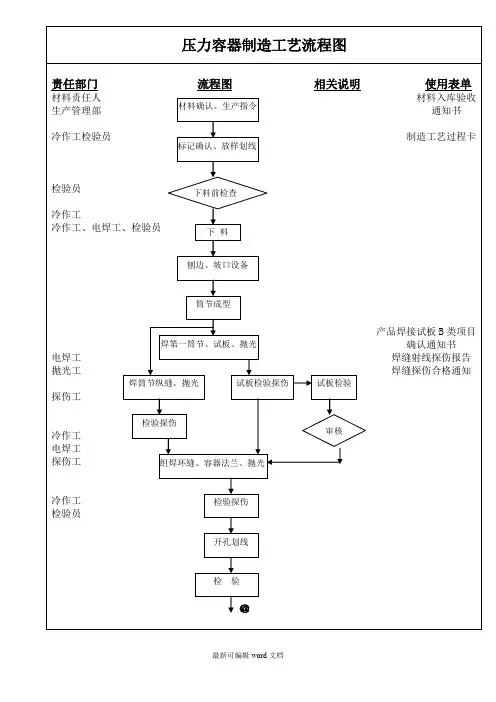

压力容器生产工艺流程及主要工艺参数压力容器的生产工艺流程：下料一成型一►焊接一►无损检测一►组对焊接无损检测一热处理一压力试验一.选材及下料（-）压力容器的选材要紧依据设计文件、合同约左及相关的国家标准及行业标准。

（二）压力容器材料的种类1. 碳钢、低合金钢2. 不锈钢3. 专门材料：（1）复合材料（2）钢银合金（3）超级双相不锈钢（4）哈氏合金（三）常用材料常用复合材料：16Mn+0Crl8ni9A：按形状分：钢板、管状、棒料、铸件、锻件B：按成分分：碳素钢：20号钢、20R、Q235低合金钢：16MnR、16MnDR、09MnNiDR. 15CrMoR. 16Mn 锻件、20MnMo 锻件高合金钢:0Crl3、0Crl8Ni9、0Crl8Nil0Ti尿素级材料：X2CrNiMol8.143mol （尿素合成塔中使用，有较髙耐腐蚀性）二.下料工具与下料要求（-）下料工具及适用范畴：1、气割：碳钢2、等离子切割：合金钢、不锈钢3、剪扳机：& L^2500 nun切边为直边4、锯管机：接管5、滚板机：三辘（二）椭圆度要求：内压容器：椭圆度＜1%D；且＜25 mm换热器：DNW1200mm椭圆度W0.5%DN且W5 mmDN＞ 1200 mm 椭圆度W0.5%DN 且W7mm塔器：多层包扎内筒：椭圆度W0.5%D,且＜6 nun（三）错边量要求：见下表（四）直线度要求：一样容器：L^30000 mm直线度 WL/1000 mmL > 30000 mm 直线度按塔器 塔器：15000 mm 直线度 WL/1000 mmL > 15000 mm 直线度 W0.5L/1000 +8 mm 换热器：L^6000 nun 直线度 WL/1000 且 W4.5 mmL > 6000 mm 直线度 WI71000 且 W8 mm三. 焊接（-）焊前预备与焊接环境1、 焊条、焊剂及英他焊接材料的贮存库应保持干燥，相对湿度不得大于60%。

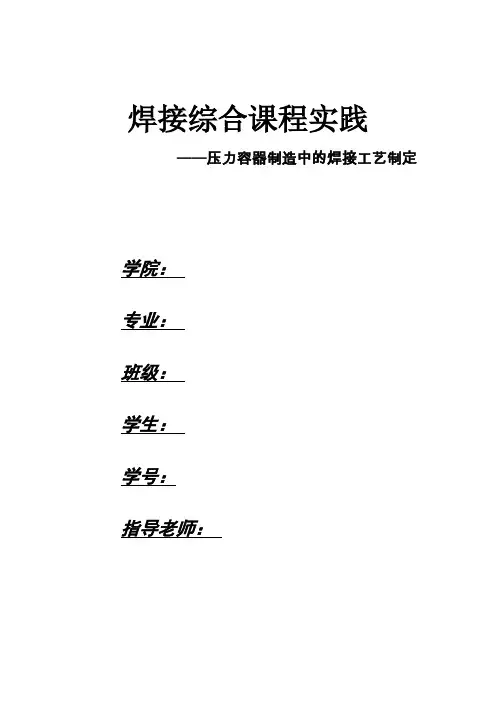

焊接综合课程实践——压力容器制造中的焊接工艺制定学院：专业：班级：学生：学号：指导老师：摘要压力容器是在石油化学工业、能源工业、科研和军工等国民经济的各个部门都起着重要作用的设备。

而由于密封、承压及介质等原因，容易发生爆炸、燃烧起火而危及人员、设备和财产的安全及污染环境的事故，因此世界各国均将其列为重要的监检产品，由国家指定的专门机构，按照国家规定的法规和标准实施监督检查和技术检验。

同样的，对于它的生产要求也不能放松。

焊接作为压力容器生产的主要环节，可谓是重中之重。

本文从压力容器焊接接头设计、压力容器母材的焊接性分析、焊接材料的选择及常用的焊接方法及基本工艺过程等方面简单地介绍了压力容器焊接方面的基础知识。

基于手工电弧焊设备简单、工艺灵活及对各种刚适应性强等特点，手工电弧焊成为压力容器最主要的焊接方法，本文详细的介绍了手工电弧焊和埋弧焊在压力容器焊接中的应用及常见的焊接缺陷和预防方法及焊后检测处理方法。

当然编者水平有限，文中的错误或不足之处在所难免，望批评指正。

关键词：压力容器，手工电弧焊，埋弧焊，焊接性。

目录摘要…………………………………………………………………………………第一章概述……………………………………………………………………1.1 压力容器简介…………………………………………………1.2 产品结构分析…………………………………………………1.3 20g钢概述………………………………………………………1.4 元素对焊接性影响……………………………………………1.5 20g钢焊接性分析………………………………………………第二章压力容器的结构设计与生产工艺…………………………2.1 容器类别的确定…………………………………………………2.2 容器结构设计……………………………………………………2.2.1 圆筒的设计………………………………………………2.2.2 封头形状及尺寸设计…………………………………2.2.3 接管尺寸设计……………………………………………2.3 水压试验应力校核……………………………………………2.4 容器的生产工艺………………………………………………2.4.1 圆筒的生产………………………………………………2.4.2 封头的生产………………………………………………2.5 容器整体装配工艺……………………………………………第三章压力容器的焊接工艺设计……………………………………3.1 焊接方法的特点…………………………………………………3.1.1 焊条电弧焊………………………………………………3.1.2 CO2气体保护焊…………………………………………3.2 圆筒纵缝的焊接材料及工艺参数…………………………3.3 封头与圆筒焊缝的焊接材料及工艺参数…………………3.4 圆筒与接管焊缝的焊接材料及工艺参数…………………3.5 焊前准备…………………………………………………………3.5.1 坡口的选择………………………………………………3.5.2 坡口清理和焊材的使用………………………………3.6 焊接顺序…………………………………………………………第四章压力容器焊后检验………………………………………………4.1 焊后热处理………………………………………………………4.2 焊后检查…………………………………………………………4.3 无损检测…………………………………………………………4.4 压力试验…………………………………………………………4.5 气密性试验………………………………………………………结论…………………………………………………………………………………参考文献…………………………………………………………………………附录A ……………………………………………………………………………附录B ……………………………………………………………………………附录C ……………………………………………………………………………第一章概述1.1压力容器简介压力容器是内部或外部承受气体或液体压力的密封型结构件，用途十分广泛。

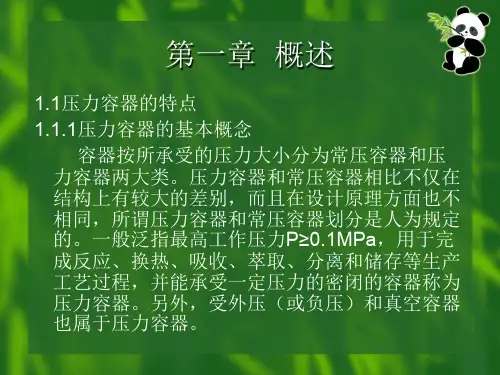

压力容器制造的基本程序一、基本术语1.压力容器：压力容器为最高工作压力大于及等于0.1MPa（表压），且压力与容积的乘积大于及等于2.5MPa·L的盛装气体、液化气体和最高工作温度高于及等于标准沸点的液体的各种压力容器。

2.质量控制点指压力容器安装全过程各系统质量控制中，由专人进行检查、见证的工序或部位。

3. 停止点(H)压力容器安装过程中必须暂时停止下来进行见证和检验的，未经指定责任人、指定部门和授权代表确认签字，此点就不能继续，以此来验证认定上道全部工序的正确，否则，要造成返工或不可弥补的质量损失或事故的工序点。

4.见证点(R)可以通过抽查、检查或审阅认可方式进行管理的工序点，一般在自检合格后，由监检人员对相应的见证文件进行审查并签字确认。

5.记录审核点(E)压力容器安装过程中进行各种检测、验证的工序点，提供检查数据，判断合格与否，规定表格见证或印检标记。

二、压力容器制造质量体系质量体系组织机构图三、压力容器制造各专业人员1.设备制造分公司质保师a.负责组织压力容器制造安装全过程的质量控制活动，对压力容器质量负责，并向总质量保证工程师报告工作。

b.兼任质量信息责任工程师，负责压力容器质量回访工作。

c.审核压力容器施工方案。

d.负责布置、检查和协调下属各工程师及专业质量负责人的工作，对压力容器制造安装中的一般技术、质量问题有决定权。

e.对压力容器制造安装过程的重要质控环节进行监督检查，保证质量控制活动正常进行。

f.外地施工时，全权负责与当地政府监察机构和特种设备检验所及甲方监督部门的业务联系工作。

2．设计质量控制工程师a.在项目质保师的领导下，负责设计质量控制工作。

b.负责审查设计总图上设计单位的资格、容器类别、制造和检验标准及无损检测规定是否符合法规和标准的要求。

c.对不符合规定要求的设计图纸提出疑义并与设计单位商洽，记录在图纸会审纪要中。

3．工艺（安装）工程师a.在项目质保师的领导下，负责压力容器质量和工装管理。

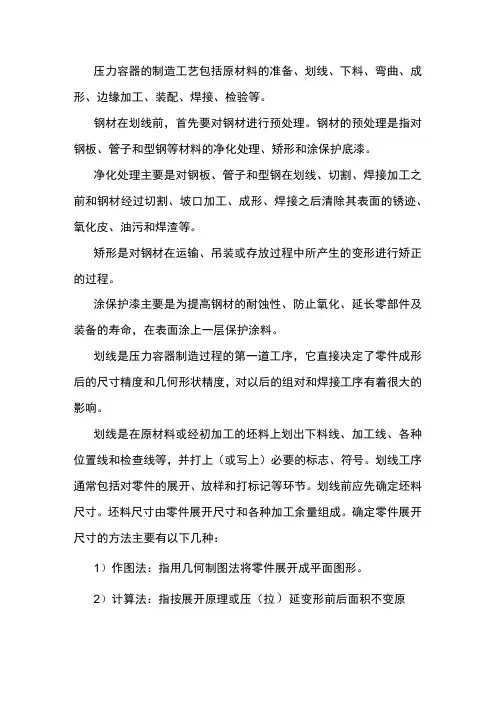

压力容器的制造工艺包括原材料的准备、划线、下料、弯曲、成形、边缘加工、装配、焊接、检验等。

钢材在划线前，首先要对钢材进行预处理。

钢材的预处理是指对钢板、管子和型钢等材料的净化处理、矫形和涂保护底漆。

净化处理主要是对钢板、管子和型钢在划线、切割、焊接加工之前和钢材经过切割、坡口加工、成形、焊接之后清除其表面的锈迹、氧化皮、油污和焊渣等。

矫形是对钢材在运输、吊装或存放过程中所产生的变形进行矫正的过程。

涂保护漆主要是为提高钢材的耐蚀性、防止氧化、延长零部件及装备的寿命，在表面涂上一层保护涂料。

划线是压力容器制造过程的第一道工序，它直接决定了零件成形后的尺寸精度和几何形状精度，对以后的组对和焊接工序有着很大的影响。

划线是在原材料或经初加工的坯料上划出下料线、加工线、各种位置线和检查线等，并打上（或写上）必要的标志、符号。

划线工序通常包括对零件的展开、放样和打标记等环节。

划线前应先确定坯料尺寸。

坯料尺寸由零件展开尺寸和各种加工余量组成。

确定零件展开尺寸的方法主要有以下几种：1）作图法：指用几何制图法将零件展开成平面图形。

2）计算法：指按展开原理或压（拉）延变形前后面积不变原则推导出计算公式。

3）试验法：指通过试验公式决定形状较复杂零件的坯料展开尺寸，这种方法简单、方便。

4）综合法：指对过于复杂的零件，可对不同部位分别采用作图法、计算法来确定坯料展开尺寸，有时也可用试验法配合验证。

制造容器的零件可分为两类：可展开零件和不可展开零件，如圆形筒体和椭圆形封头就分别属于可展开与不可展开零件。

切割也称下料，是指在划过线的原材料上把需要的坯料分离下来的工序。

切割方法有机械切割和热切割两种。

1 .机械切割机械切割主要包括剪切、锯切、铳切和冲切等，其特点是在切割过程中机械力起主要作用。

（1）剪切剪切是将剪刀压入工件中，使剪切应力超过材料的抗剪强度而达到剪断的目的。

这种方法效率高、切口精度高，只要材料硬度和尺寸合适均可采用，但距切口附近2~3mm的金属有明显硬化现象。

封头的生产加工工艺1、整板、拼板封头制作采用冲压、旋压、卷制以及分瓣成型的压力容器用半球形、椭圆形、蝶形、球冠形、平底形和锥形封头应符合，同时应符合《钢制压力容器》、《钢制化工容器制造技术要求》的有关规定。

2、椭圆封头、球形封头、锥段均至少自然加厚，具体投料厚度由制造方确定，确保压制成形后的最小厚度不得低于图纸技术要求给出的最小成形厚度或图样标示厚度。

3、拼板焊缝坡口表面不得有裂纹、分层、夹杂等缺陷，标准抗拉强度下限值﹥的钢材及低合金经火焰切割的坡口表面，应用砂轮打磨平滑，并应对加工表面进行磁粉或渗透检测。

4、先拼板后成型的封头，拼板的对口错边量不应大于材料厚度的，且不大于，拼接复合钢板的对口错边量不大于覆层厚度的，且不大于。

5、椭圆封头、球形封头瓜瓣、锥段瓜瓣表面不得有裂纹、气泡、结疤、折叠、夹杂和分层。

6、封头放样。

分片过渡段分为正锥壳和偏心锥壳，为方便加工成型一般分成两半下料加工，成型后的过渡段需经预组装，预组装要求在刚性平台上进行，下口外基准圆直径确定时须考虑每道拼缝预留3mm收缩余量，预组装错边≤2mm，拼缝焊前棱角≤(),\ ())。

正锥壳放样方样方法如下：(放样尺寸均以中径为准)6.2.1如下左图所示正圆锥大端直径为、小端直径为、高为，圆锥顶角α[()] (*α) α。

6.2.2 正锥壳展开后其扇形中，△为等腰三角形，，⌒π*，而在排板下料时需根据板料情况排料，下右图中θ°*，则2L*(θ).6.2.3画的中垂线，使，则就找出圆心，再以点为圆心为半径画圆弧就可得到展开的两半正锥壳。

偏心锥壳需用三角形展开法画出，偏心锥壳基本采用整体外委加工，验收时必需检查上下口平行度。

三角形展开画法：6.3.1在右边图的右(或左)半边两圆周上均分相同的等分，再在大圆周上每个点连接小圆周上相邻的两个点。

6.3.2画一直角三角形其高度为，斜边为偏心锥壳的最长边。

6.3.3在直角三角形的底边上分别以垂足为圆心右图的连线为半径画上对应的点。

压力容器工艺流程压力容器是一种用于承受内部压力的容器，通常用于工业生产中存储或运输气体或液体。

在制造压力容器的过程中，需要严格遵循一系列工艺流程，以确保其安全可靠。

本文将介绍压力容器的制造工艺流程，以及每个步骤的具体内容。

1. 设计阶段在制造压力容器之前，首先需要进行设计阶段。

设计师需要根据客户的要求和使用环境的特点，确定压力容器的材料、尺寸、厚度、承受压力等参数。

设计阶段还需要考虑到压力容器的结构特点，以确保其在使用过程中能够安全可靠地承受压力。

2. 材料准备一般情况下，压力容器的主要材料是钢板。

在材料准备阶段，需要对钢板进行裁剪、弯曲和焊接等加工工艺，以制作成符合设计要求的压力容器壁板。

3. 焊接工艺焊接是制造压力容器中非常重要的工艺环节。

焊接工艺的质量直接影响着压力容器的安全性能。

在焊接过程中，需要严格控制焊接参数，确保焊缝的质量符合相关标准要求。

同时，还需要对焊接接头进行无损检测，以确保其质量符合要求。

4. 热处理工艺热处理是对压力容器进行应力消除的重要工艺环节。

通过热处理，可以有效消除焊接过程中产生的残余应力，提高压力容器的整体稳定性和安全性能。

5. 表面处理表面处理是为了提高压力容器的耐腐蚀性能和美观度。

一般情况下，压力容器会进行喷砂或喷丸处理，然后进行防腐涂装，以增强其耐腐蚀性能。

6. 总装在总装阶段，需要对压力容器的各个部件进行组装，包括壁板、法兰、支撑架等。

在总装过程中，需要严格按照设计要求进行操作，确保压力容器的各个部件能够完全符合设计要求。

7. 检测与验收在制造完成后，需要对压力容器进行严格的检测与验收。

包括外观检查、尺寸检测、压力试验等。

只有通过了各项检测和验收，压力容器才能够出厂并投入使用。

总结压力容器的制造工艺流程需要严格遵循一系列标准和规范，以确保其安全可靠。

从设计阶段到最终的检测与验收，每个环节都需要精益求精，确保压力容器能够达到设计要求，并在使用过程中能够安全可靠地承受压力。
