电信运营商的网络架构与优化随着信息技术的高速发展,电信运营商竞争越来越激烈。
不仅需要提供更快速,更稳定的网络服务,还需要保证更好的用户体验。
为了满足用户日益提高的需求,电信运营商对其网络架构进行了不断的优化。
本文将介绍电信运营商的网络架构与优化。
一、电信运营商的网络架构电信运营商的网络架构包括核心网、无线接入网和传输网。
核心网是电信网络的最重要的组成部分,采用三层结构,即核心层、汇聚层和接入层。
其中核心层是网络架构的最顶层,主要用于承载高容量和高速率的数据,其设备具有高可靠性和高性能。
汇聚层主要用于数据交换和访问控制,将核心网与接入层连接起来。
它的设备需要具备高可靠性、高性能、高带宽等特点。
接入层主要是与用户直接相连的网络层,其设备具有较低的容错能力和处理能力。
无线接入网包括移动通信基站和移动核心网。
移动通信基站用于无线信号的覆盖和传输,而移动核心网则主要负责移动用户相关的网络功能。
无线接入层主要面向用户,其设备也需要具有较高的容错能力和处理性能。
传输网则是整个电信网络的管道部分,包括光纤、传输设备等。
其功能主要是高效、可靠地传输数据,为核心网和无线接入网提供必要的带宽和资源支持。
总的来说,电信运营商的网络架构是一个不断发展的过程。
其目标是为用户提供高速、高质量、高可靠的网络服务。
二、电信运营商网络的优化为了满足用户的需求,电信运营商进行了多方面的网络优化。
优化的目标是提高网络的性能与服务质量,减少故障率和服务中断的时间,并提高网络的带宽利用率。
1.硬件优化电信运营商通过不断更新硬件来提高网络的性能。
其中包括增加传输带宽、更新交换设备和路由器等。
特别是在核心层,运营商会投入大量资金更新高性能路由器,以提高网络的性能和响应速度。
2.软件优化软件优化是另一个重要方面。
电信运营商通过不断更新软件升级包来提高网络的可靠性和性能。
例如,在网络拥堵时,运营商可以根据用户需求和网络特性对软件进行优化。
此类优化可以通过节约带宽和网络资源,提高网络的响应速度。
电信运营商网络架构升级与优化方案第一章网络架构现状分析 (2)1.1 网络架构概述 (2)1.2 现有网络架构分析 (2)1.2.1 传输网络 (2)1.2.2 交换网络 (2)1.2.3 接入网络 (3)1.2.4 支撑网络 (3)1.3 网络架构存在的问题 (3)第二章网络架构升级目标与策略 (3)2.1 升级目标设定 (3)2.2 升级策略制定 (4)2.3 升级阶段划分 (4)第三章核心网优化方案 (4)3.1 核心网现状分析 (4)3.1.1 网络架构现状 (4)3.1.2 业务发展现状 (5)3.1.3 现有网络问题 (5)3.2 核心网优化策略 (5)3.2.1 网络架构优化 (5)3.2.2 业务优化 (5)3.2.3 设备优化 (5)3.3 核心网设备升级 (6)3.3.1 设备选型 (6)3.3.2 升级方案 (6)3.3.3 实施步骤 (6)第四章接入网优化方案 (6)4.1 接入网现状分析 (6)4.2 接入网优化策略 (6)4.3 接入网设备升级 (7)第五章传输网优化方案 (7)5.1 传输网现状分析 (7)5.2 传输网优化策略 (7)5.3 传输网设备升级 (8)第六章数据中心网络优化方案 (8)6.1 数据中心网络现状分析 (8)6.2 数据中心网络优化策略 (9)6.3 数据中心网络设备升级 (9)第七章网络安全优化方案 (10)7.1 网络安全现状分析 (10)7.2 网络安全优化策略 (10)7.3 网络安全设备升级 (10)第八章网络运维与管理优化 (11)8.1 网络运维现状分析 (11)8.2 网络运维优化策略 (11)8.3 网络管理平台升级 (12)第九章网络功能监测与评估 (12)9.1 网络功能监测现状分析 (12)9.2 网络功能监测优化策略 (13)9.3 网络功能评估方法 (13)第十章项目实施与验收 (13)10.1 项目实施计划 (14)10.1.1 实施阶段划分 (14)10.1.2 实施步骤 (14)10.2 项目验收标准 (14)10.2.1 技术验收标准 (14)10.2.2 管理验收标准 (14)10.3 项目风险与应对措施 (14)10.3.1 技术风险 (15)10.3.2 运营风险 (15)10.3.3 管理风险 (15)第一章网络架构现状分析1.1 网络架构概述信息技术的快速发展,电信运营商的网络架构在支撑业务发展、满足用户需求方面发挥着的作用。
互联网公司新一代骨干网架构探析作 者:腾讯科技网络平台部网络解决方案架构师 马志强互联网上有两大主要元素“内容和眼球”,“内容”是互联网公司(或称ICP)提供的网络服务,如网页、游戏、即时通信等,“眼球”则是指海量的互联网用户。
“内容”与“眼球”之间的桥梁是网络运营商。
互联网公司的内容分布在运营商多地的IDC中,二者的合作密不可分。
但信息爆炸使得网络资源日趋紧张,互联网公司与运营商之间的紧耦合关系弊端日益增多,尝试新型网络架构的自建模式成为互联网企业的最新关注点。
国内互联网公司的网络架构国内互联网公司的网络架构互联网公司主要是根据用户服务体验的覆盖经验,向运营商租用IDC机架和网络出口资源,在不同的运营商、不同的省份/城市,批量部署业务服务器对外提供服务,并为业务模块间通信而建立IDC内部网络、城域网和广域网,同时通过自建CDN或CDN专业服务公司对服务盲点进行覆盖。
其网络架构如图1所示。

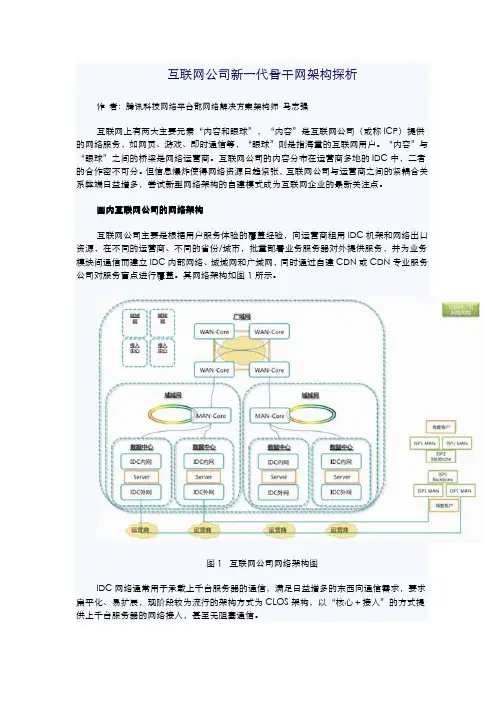

图1 互联网公司网络架构图IDC网络通常用于承载上千台服务器的通信,满足日益增多的东西向通信需求,要求扁平化、易扩展,现阶段较为流行的架构方式为CLOS架构,以“核心+接入”的方式提供上千台服务器的网络接入,甚至无阻塞通信。
城域网主要是应分布在多个IDC中业务之间需要通信而产生的,通常由于其以汇聚出口带宽为主要目的,采用大容量的以太网交换设备、通过租用运营商裸光纤实现互联,更有超前的互联网公司出于提高网络可靠性和质量、降低投资成本等考虑,自行铺设DWDM传输系统,基本上打造了运营商级别的传输系统。
广域网主要是由于跨全国部署业务,满足业务模块间内网通信需求而铺设的长途网络,广域网的范围和网络带宽视互联网公司业务规模和覆盖模式不同而不同,有些互联网公司业务众多且部署范围广,那么通过租用运营商长途线路,组建2.5G/10G级别的广域骨干网就非常重要。
CDN的形式有两种,一是自建;二是外包,将CDN选址、网络铺设、服务器部署、CDN分发系统交由服务公司完成,双方仅需签订服务合同。
电信运营商网络架构电信运营商网络架构是指电信运营商建立和维护的网络基础架构,用于提供全球范围内的通信服务。
这个网络架构的规模庞大且极其复杂,包括了物理设备、软件、协议和服务等多个方面。
首先,电信运营商的网络架构通常由多个层次组成。
最底层是物理层,它包括了光纤、铜缆等传输介质,以及传输设备,如光纤放大器、交换机等。
这些设备提供了网络信号的传输功能,保证了用户之间的数据传递。
其次,电信运营商的网络架构中,核心部分是核心层。
核心层主要由核心路由器组成,它们管理和控制整个网络的流量,执行路由选择、网络连接和通信等功能。
核心层的目标是高可用性和高可靠性,以保证网络的正常运行。
在核心层之上,是分布式架构的边缘层。
边缘层由分布式路由器和交换机组成,它们负责与用户进行连接,并提供访问控制、安全认证和数据传输服务等功能。
边缘层的目标是为用户提供稳定、高速、安全的网络连接。
此外,电信运营商的网络架构还包括了其他各种关键组件和技术。
其中之一是认证和计费系统,用于管理用户的身份验证和计费信息。
另外,电信运营商还需要一套网络管理系统,用于监控和管理网络中的设备、服务和流量等。
另一个重要的组件是服务节点,它包括了各种服务器、数据库和存储设备,用于提供各种服务,如互联网接入、语音通话、视频点播等。
这些服务节点通常被部署在核心层和边缘层,以便更好地为用户提供服务。
此外,电信运营商的网络架构还需要支持各种协议和标准,如TCP/IP、IPv6、MPLS等。
这些协议和标准是保证不同网络设备和系统之间能够互相通信的基础。
总的来说,电信运营商网络架构是一个庞大而复杂的系统,它由物理设备、软件、协议和服务等多个组件组成。
这个架构的目标是为用户提供稳定、高速、安全的通信服务。
为了实现这个目标,电信运营商需要不断地投入资源,进行网络规划、设备升级和技术创新等工作。
只有不断优化和改进网络架构,才能满足用户对通信服务的不断增长的需求。
中国电信互联网ChinaNet骨干网结构概述学步园在网上下载的,整理后放在这里供自己以后参考。
ChinaNet骨干网结构概述1 ChinaNet骨干网逻辑结构Chinanet 骨干网的拓扑结构逻辑上分为两层,即核心层和大区层。
1.1 核心层核心层由北京、上海、广州、沈阳、南京、武汉、成都、西安等8个城市的核心节点组成。
核心层的功能主要是提供与国际internet的互联,以及提供大区之间信息交换的通路。
其中北京、上海、广州核心层节点各设有两台国际出口路由器,负责与国际i nternet互联,以及两台核心路由器与其他核心节点互联;其他核心节点各设一台核心路由器。
核心节点之间为不完全网状结构。
以北京、上海、广州为中心的三中心结构,其他核心节点分别以至少两条高速ATM链路与这三个中心相连。
1.2 大区层全国31个省会城市按照行政区划,以上述8个核心节点为中心划分为8个大区网络,这8个大区网共同构成了大区层。
每个大区设两个大区出口,大区内其它非出口节点分别与两个出口相连。
大区层主要提供大区内的信息交换以及接入网接入chinanet的信息通路。
大区之间通信必须经过核心层。
2 路由协议当前路由政策国际部分采用BGP4与国外其它网络进行路由交换,国内部分采用BGP4进行与省网内进行地址交换,而采用IS-IS进行骨干网内部的路由选择。
2 . 1 BGPBGP是域间路由协议。
Chinanet骨干网申请的自治域号为4134,Chinanet作为一个独立的自治域,采用BGP路由协议与国际internet及各省接入网交换路由信息。
骨干网内路由器之间是I BGP,骨干网和国外及接入网之间是EBGP。
但是IBGP路由在自治域内只会向前传递一次,所以IBGP路由器之间需要具有全网状连接,才能保证每台路由器都收到完整的路由,但是骨干网内路由器数量很多,做全网状连接是不现实的,因此骨干网采用B GP Confedration 的方法;对内将骨干网用私有AS号划分为9个私有AS域,每一个小的自治域中,IBGP 采用全网状的联接方式,自治域之间为EBGP联接方式。
