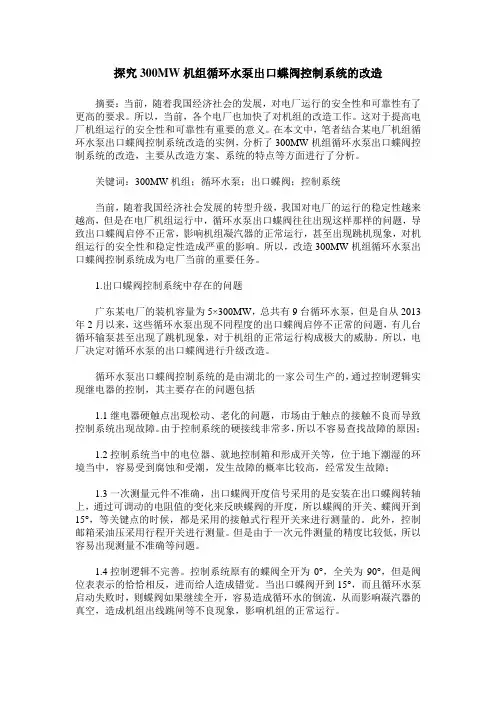

简述循环水泵出口液控蝶阀控制系统优化

探究300MW机组循环水泵出口蝶阀控制系统的改造摘要：当前，随着我国经济社会的发展，对电厂运行的安全性和可靠性有了更高的要求。

所以，当前，各个电厂也加快了对机组的改造工作。

这对于提高电厂机组运行的安全性和可靠性有重要的意义。

在本文中，笔者结合某电厂机组循环水泵出口蝶阀控制系统改造的实例，分析了300MW机组循环水泵出口蝶阀控制系统的改造，主要从改造方案、系统的特点等方面进行了分析。

关键词：300MW机组；循环水泵；出口蝶阀；控制系统当前，随着我国经济社会发展的转型升级，我国对电厂的运行的稳定性越来越高，但是在电厂机组运行中，循环水泵出口蝶阀往往出现这样那样的问题，导致出口蝶阀启停不正常，影响机组凝汽器的正常运行，甚至出现跳机现象，对机组运行的安全性和稳定性造成严重的影响。

所以，改造300MW机组循环水泵出口蝶阀控制系统成为电厂当前的重要任务。

1.出口蝶阀控制系统中存在的问题广东某电厂的装机容量为5×300MW，总共有9台循环水泵，但是自从2013年2月以来，这些循环水泵出现不同程度的出口蝶阀启停不正常的问题，有几台循环输泵甚至出现了跳机现象，对于机组的正常运行构成极大的威胁。

所以，电厂决定对循环水泵的出口蝶阀进行升级改造。

循环水泵出口蝶阀控制系统的是由湖北的一家公司生产的，通过控制逻辑实现继电器的控制，其主要存在的问题包括1.1 继电器硬触点出现松动、老化的问题，市场由于触点的接触不良而导致控制系统出现故障。

由于控制系统的硬接线非常多，所以不容易查找故障的原因；1.2 控制系统当中的电位器、就地控制箱和形成开关等，位于地下潮湿的环境当中，容易受到腐蚀和受潮，发生故障的概率比较高，经常发生故障；1.3 一次测量元件不准确，出口蝶阀开度信号采用的是安装在出口蝶阀转轴上，通过可调动的电阻值的变化来反映蝶阀的开度，所以蝶阀的开关、蝶阀开到15°，等关键点的时候，都是采用的接触式行程开关来进行测量的。

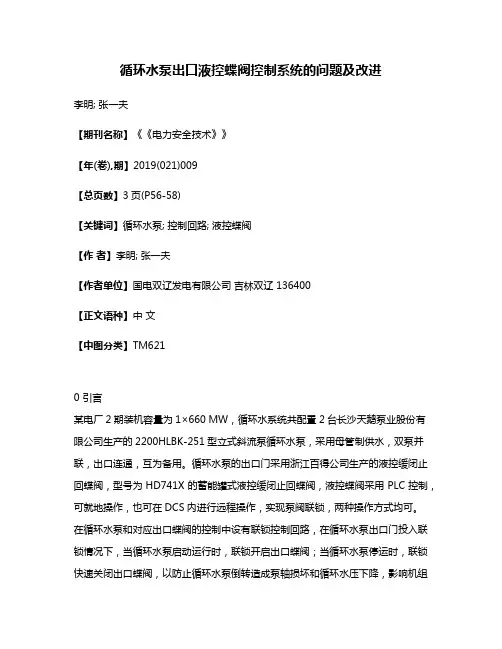

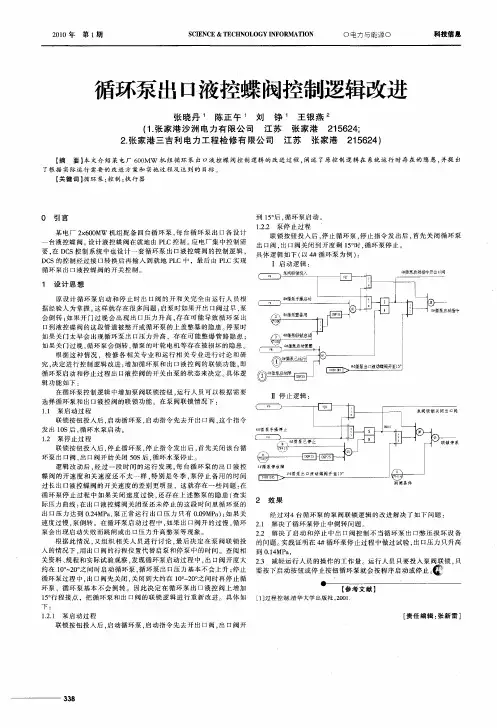

循环水泵出口液控蝶阀控制系统的问题及改进李明; 张一夫【期刊名称】《《电力安全技术》》【年(卷),期】2019(021)009【总页数】3页(P56-58)【关键词】循环水泵; 控制回路; 液控蝶阀【作者】李明; 张一夫【作者单位】国电双辽发电有限公司吉林双辽 136400【正文语种】中文【中图分类】TM6210 引言某电厂2期装机容量为1×660 MW，循环水系统共配置2台长沙天鹅泵业股份有限公司生产的2200HLBK-251型立式斜流泵循环水泵，采用母管制供水，双泵并联，出口连通，互为备用。

循环水泵的出口门采用浙江百得公司生产的液控缓闭止回蝶阀，型号为HD741X的蓄能罐式液控缓闭止回蝶阀，液控蝶阀采用PLC控制，可就地操作，也可在DCS内进行远程操作，实现泵阀联锁，两种操作方式均可。

在循环水泵和对应出口蝶阀的控制中设有联锁控制回路，在循环水泵出口门投入联锁情况下，当循环水泵启动运行时，联锁开启出口蝶阀；当循环水泵停运时，联锁快速关闭出口蝶阀，以防止循环水泵倒转造成泵轴损坏和循环水压下降，影响机组的安全稳定运行。

1 控制方式及原理该型号出口蝶阀的控制功能均需要通过PLC实现，无论是就地控制还是远方操作，开关指令先进入PLC，再通过逻辑判断输出开关指令，相应电磁阀带电，使油压建立，带动蝶阀动作。

开阀指令发出时，开电磁阀带电，电磁阀指示灯亮，阀门将按设定好的速度开启，直到全开的位置，全开指示灯亮起。

关阀分为快关、慢关2个阶段。

快关的速度可以通过关阀流量控制阀调整，慢关的速度通过调整缓冲节流阀来实现，防止阀门本身承受较大冲击，损坏轴承。

关阀指令发出时，阀门按设定好的速度进行关闭，当阀门关至15°时，缓冲电磁阀带电，阀门进入慢关阶段。

该型号出口蝶阀为液压控制，在就地设有液压油站，油压的保持通过油泵和蓄能器，当油站系统压力过低时，压力低控制器动作，使油泵启动，达到一定压力时，压力高控制器动作，联锁停止油泵，油泵联锁定值默认设定为：低12 MPa，高15 MPa，可根据实际需要进行调整。

-电机与控制-发电机组循环水系统液控蝶阀故障分析及改进措施王伟哲（神华福能发电有限责任公司,362700,福建石狮）某百万机组电厂汽轮发电机组共配置6台循环水泵，即每台机组3台循环水泵。

每台循环水泵的出口管上安装1台液控蝶阀。

循环水泵和液控蝶阀均安装在取水泵站内。

机组采用海水冷却方式。

1存在的问题1.1开关量反馈装置问题循环水系统液控蝶阀是整个循环水的重要设备之一，但安装位置在循环水泵地坑内，坑内环境恶劣、阴暗潮湿，对设备的安全性影响非常大。

每台液控蝶阀配备4个开关量限位开关装置和1个模拟量反馈装置。

该电厂自投产以来，限位开关多次出现开关不到位的问题,严重影响了循环水泵的运行。

对限位开关装置检查发现，限位开关卡涩、进水短路、湿气侵入开关，导致限位开关故障。

该电厂循环水泵逻辑设置较为简单，循环水泵跳闸保护条件如图1所示。

保护跳闸条件之一是循环水泵运行且液控蝶阀关闭，因图1循环水泵跳闸保护条件矍］文件编辑⑷插A.a）装scd）查看⑺选项⑴窗口⑹帮助on 2色I豳电唱国|廳麴画舊w玄［W|沏丽I—曰•藝离絃申；暨走值口…笑记录1…CJ事件记录1J跳闸记录1關总查词\自发信息:亩…工1统计值Fl-gj测里由录波故陣编号曰期和时间□00048?2017/11/85:46:33.1150000472017/11/85:44:53.3530000462017/11/85:44:53.2430000452017/11/85:44:53.1630000442017/11/85:44:53.0320000432017/11/85:44:52.6730000422017/11/85:44:51.6420000412017/11/85:44:45.T12图2上级变电所配重整变电所1号馈线柜综保事件记录（编辑叶帆）【变电站电机故障技术改造】'U'U'l(2020-7)389-电机与控制-此，限位开关的可靠性尤为重要。

循环水泵出口液控蝶阀常见故障分析及处理摘要：循环水泵出口液控蝶阀作为循环水系统的主控阀门和安全阀门，在实际工作中，液控蝶阀不仅仅可以消除水锤造成危害，又能对水泵的反转有着较为便捷的控制效果，还能保证整个循环水泵机组和管网的安全性能，液控蝶阀特殊的结构特点和工作原理在循环水系统中发挥着十分重要的作用。

循环水泵出口液控蝶阀在运行过程中难免会发生一些常见故障，通过对这些常见故障出现的原因进行分析，提出具有建设性和实用性的预防措施和处理对策，进而完成对整个循环系统中液控蝶阀的调试，确保液控蝶阀在循环水系统中使用的稳定性和可靠性，从而提高整个循环水系统运行的流畅性。

关键词：循环水泵；液控蝶阀；故障现象；分析及处理措施；引言:循环水泵出口液控蝶阀既能起到电动闸阀的作用，又可以扮演回止阀这一重要角色，在循环水系统中有着因其“一阀替代两阀”这一重要使用优势而走入人们视野，液控蝶阀在循环水泵出口完成安装，对于减少循环水系统占地面积降低整个循环水系统的投入成本来说，都有着十分重要的现实意义。

液控蝶阀作为电站循环水系统截断和接通过程到目前为止最为理想的控制设备，对液压系统动作管理和零部件结构协调统一配合也起到促进作用，在对循环水泵出口液控蝶阀常见故障分析及处理过程应结合液压系统的动作原理，从多个角度入手，总结可能引发故障的多方面原因，实现检修过程精细化、检修工艺科学化这一目标。

一、循环水泵出口液控蝶阀常见故障现象分析及处理措施液控蝶阀在循环水系统中得以应用已经有了很长一段时间，在对液控蝶阀具体使用过程的的检修维护过程中，不难发现对于液控蝶阀常见故障有多种解决方式，如何将这些解决办法灵活用于处理液控蝶阀故障中是人们目前探索的主要内容，现有如下经验总结：（一）油压异常1.系统不保压不保压是液压油系统中最为常见的故障之一。

在没有对液控蝶阀有任何操作的情况下，液压站油泵通常间隔启动时间为4-6d，也可以间隔较长时间如22d进行启动，但间隔启动时间若低于4h则被认定为发生了液压油系统不保压这一故障。

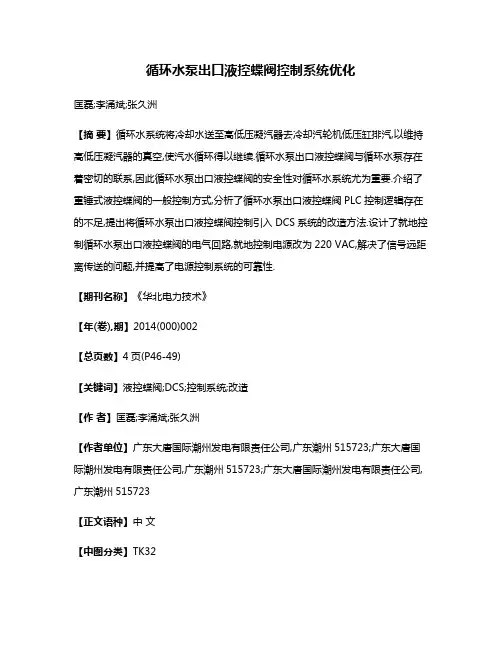

循环水泵出口液控蝶阀控制系统优化匡磊;李涌斌;张久洲【摘要】循环水系统将冷却水送至高低压凝汽器去冷却汽轮机低压缸排汽,以维持高低压凝汽器的真空,使汽水循环得以继续.循环水泵出口液控蝶阀与循环水泵存在着密切的联系,因此循环水泵出口液控蝶阀的安全性对循环水系统尤为重要.介绍了重锤式液控蝶阀的一般控制方式,分析了循环水泵出口液控蝶阀PLC控制逻辑存在的不足,提出将循环水泵出口液控蝶阀控制引入DCS系统的改造方法.设计了就地控制循环水泵出口液控蝶阀的电气回路,就地控制电源改为220 VAC,解决了信号远距离传送的问题,并提高了电源控制系统的可靠性.【期刊名称】《华北电力技术》【年(卷),期】2014(000)002【总页数】4页(P46-49)【关键词】液控蝶阀;DCS;控制系统;改造【作者】匡磊;李涌斌;张久洲【作者单位】广东大唐国际潮州发电有限责任公司,广东潮州515723;广东大唐国际潮州发电有限责任公司,广东潮州515723;广东大唐国际潮州发电有限责任公司,广东潮州515723【正文语种】中文【中图分类】TK320 前言潮州发电厂1、2 号机组为600 MW 火力发电机组，配1、2、3、4 号4 台循环水泵，1 号机组用1、2 号2 台循泵，2 号机组用3、4 号2 台循泵，每台机组的两台循泵互为联锁备用，2 台机组循泵出口母管通过联络门可以互为备用。

循泵出口蝶阀为长沙阀门厂生产的重锤式液控止回阀，控制装置为PLC 控制。

在实际应用中发现液控蝶阀控制存在不足，为提高循环水控制的可靠性，将液控蝶阀的控制引入到DCS 系统，并在DCS 逻辑中对原有控制思想进行优化。

1 改造前的液控蝶阀控制方式和存在的问题1.1 改造前的控制方式该厂循环水泵与出口液控蝶阀之间的联锁逻辑做在DCS 中，液控蝶阀自身的控制逻辑都通过PLC 控制，就地开、关液控蝶阀指令也送至PLC。

开启液控蝶阀和运行过程中补压通过启动油泵实现;关闭液控蝶阀时由电磁铁带电打开泄油通道，利用重锤自身重力关闭蝶阀。

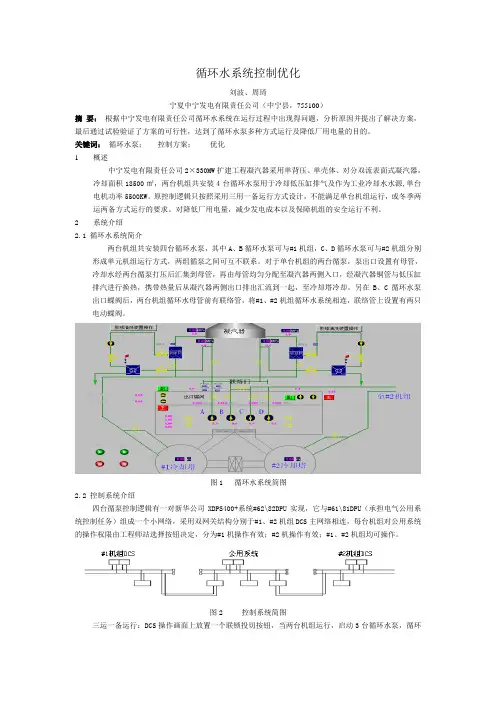

循环水系统控制优化刘波、周琦宁夏中宁发电有限责任公司（中宁县，755100）摘要：根据中宁发电有限责任公司循环水系统在运行过程中出现得问题，分析原因并提出了解决方案，最后通过试验验证了方案的可行性，达到了循环水泵多种方式运行及降低厂用电量的目的。

关键词：循环水泵；控制方案；优化1概述中宁发电有限责任公司2×330MW扩建工程凝汽器采用单背压、单壳体、对分双流表面式凝汽器，冷却面积18500㎡，两台机组共安装4台循环水泵用于冷却低压缸排气及作为工业冷却水水源,单台电机功率5500KW。

原控制逻辑只按照采用三用一备运行方式设计，不能满足单台机组运行，或冬季两运两备方式运行的要求。

对降低厂用电量，减少发电成本以及保障机组的安全运行不利。

2系统介绍2.1循环水系统简介两台机组共安装四台循环水泵，其中A、B循环水泵可与#1机组，C、D循环水泵可与#2机组分别形成单元机组运行方式，两组循泵之间可互不联系。

对于单台机组的两台循泵，泵出口设置有母管，冷却水经两台循泵打压后汇集到母管，再由母管均匀分配至凝汽器两侧入口，经凝汽器铜管与低压缸排汽进行换热，携带热量后从凝汽器两侧出口排出汇流到一起，至冷却塔冷却。

另在B、C循环水泵出口蝶阀后，两台机组循环水母管前有联络管，将#1、#2机组循环水系统相连，联络管上设置有两只电动蝶阀。

图1 循环水系统简图2.2 控制系统介绍四台循泵控制逻辑有一对新华公司XDPS400+系统#62\82DPU实现，它与#61\81DPU（承担电气公用系统控制任务）组成一个小网络，采用双网关结构分别于#1、#2机组DCS主网络相连，每台机组对公用系统的操作权限由工程师站选择按钮决定，分为#1机操作有效；#2机操作有效；#1、#2机组均可操作。

图2 控制系统简图三运一备运行：DCS操作画面上放置一个联锁投切按钮，当两台机组运行，启动3台循环水泵，循环水泵联络管#1、#2电动门打开，联锁投入，一旦一台循环水泵跳闸，将联启备用泵。

循环水泵检修出口液控蝶阀隔离技术措施规定模板一、背景介绍为了确保企业循环水泵的正常运行和对出口液控蝶阀的有效检修，订立本规定模板旨在明确相应的技术措施、管理标准和考核标准，以保障企业设备安全运行和工作人员的人身安全。

二、循环水泵检修出口液控蝶阀隔离技术措施规定1.循环水泵检修出口液控蝶阀的隔离技术措施包含但不限于以下内容：•在进行液控蝶阀隔离前，必需先切断相应的电源，并将相关电气设施拆除或进行绝缘处理；•操作人员必需佩戴符合要求的个人防护装备，包含护目镜、防护手套、防护服等；•使用专业工具进行螺栓拆卸，并确保螺栓未松动时将螺栓进行锁紧，以防止螺栓歪斜或堵塞；•严格依照操作规程，采用合适的工具和方法进行液控蝶阀的隔离工作；•在隔离液控蝶阀过程中，必需进行防漏处理，防止泄漏物质对设备或人员造成损害；•隔离液控蝶阀期间，必需进行有效的通风措施，确保工作环境内空气新鲜，并避开有害气体积聚。

2.对循环水泵检修出口液控蝶阀隔离技术措施的管理标准包含但不限于以下内容：•对操作人员进行必需的安全培训，确保其了解并合理掌握液控蝶阀隔离的技术措施；•设立特地的职能部门负责循环水泵检修出口液控蝶阀隔离工作的计划订立、实施和监督；•管理部门要定期检查液控蝶阀隔离工作，确保技术措施的执行；•对违反液控蝶阀隔离技术措施的人员进行相应的纪律处分；•定期进行技术措施的审查和更新，以适应企业生产和技术发展的需要。

3.对循环水泵检修出口液控蝶阀隔离技术措施的考核标准包含但不限于以下内容：•操作人员必需具备相关的技术知识和操作技能，定期进行技术本领评估和培训；•管理部门要定期检查记录操作人员执行隔离技术措施的情况，并进行评估；•将液控蝶阀隔离工作纳入企业安全生产考核体系，对操作人员的操作记录和工作成绩进行评定；•依据考核结果，对操作人员进行奖惩，为表现优秀的操作员供应相应的技术和岗位晋升机会。

三、总结循环水泵检修出口液控蝶阀隔离技术措施的规定模板详实地规定了液控蝶阀隔离的实在技术措施、管理标准和考核标准，旨在确保设备的安全运行和人员的人身安全。

循泵液控蝶阀控制系统改造发布时间：2021-11-01T13:57:51.246Z 来源：《基层建设》2021年第21期作者：陈松[导读] 摘要：循环水泵是火电厂中重要的辅机设备,其安全性对机组的安全和稳定运行有着重要的意义,因此与之相互联动的出口液控蝶阀在循环水系统中也扮演着重要的角色。

国能铜陵发有限公司摘要：循环水泵是火电厂中重要的辅机设备,其安全性对机组的安全和稳定运行有着重要的意义,因此与之相互联动的出口液控蝶阀在循环水系统中也扮演着重要的角色。

火电厂循环水控制系统在受到系统控制设计、设备运行环境以及人为操作等因素的干扰下会影响其功能的正常发挥，因而会对火电厂可靠运行造成一定的影响。

结合我厂630 MW机组循环水泵出口蝶阀的故障现象,并针对存在的隐患从几个方面对火电厂循环水液控蝶阀的控制系统运行进行改造分析。

关键词：液控蝶阀；行程开关；DCS控制改造；可靠性。

引言在目前火电厂的自动化控制系统中，热工控制系统占据着主要地位，也是直接影响火电厂能否安全和稳定运行的重要系统。

尤其是在当前火电机组参数在不断增加的趋势下，更是对控制系统的运行可靠性提出了更高的要求。

为此就需要分析优化控制系统，对一些没有直观监视的控制更是要及时进行改造，当设备发生异常时能够直接看出问题所在，从而确保火电厂控制系统以及整个火电厂发电机组的可靠运行。

本文以国能铜陵发电有限公司循环水泵出口液控蝶阀控制系统运行中存在的问题为背景，结合液控蝶阀的结构特点和工作原理，分析液控蝶阀控制系统常见故障和产生原因，并针对每个问题提出相应的预防和改造措施，提高液控蝶阀运行的稳定性和可靠性，保障机组的安全运行。

同时对于其他有多种控制系统组成的设备的故障处理也有一定的借鉴作用。

1 系统简介1.1 液控蝶阀系统简介国能铜陵电厂总共2台机组，4台循泵，循环水泵出口蝶阀使用的是湖北洪城蓄能罐式液控缓闭止回蝶阀，型号2200Dx7pk41X-6Q，配套PLC控制器。

循环水泵出口液控蝶阀控制系统检修风险及管控措施1、潜在风险循环水泵出口蝶阀采用独立油站进行供油。

控制系统通过驱动蝶阀油泵，使蝶阀开启；通过泄油电磁阀，使蝶阀关闭。

该项目所涉及的主要工作：运行循环水泵高、低油压开关的拆装，蝶阀行程开关的检查或更换，备用循环泵蝶阀控制回路的检查。

2、潜在风险2.1人身伤害方面2.1.1 触电蝶阀油泵的控制回路使用220V交流电，回路检查时，未停电。

造成触电事故。

2.1.2外力⑴蝶阀开启或补压过程中，因高油压保护开关定值调校不准，高压油管路或蝶阀油缸有泄油伤人的危险。

⑵拆卸运行循环水泵的压力开关时，未做隔离措施，高压油喷出伤人。

2.2设备损坏方面2.2.1 蝶阀的行程开关检查或更换时，使“蝶阀关跳泵”保护发出，造成循环水泵跳闸。

2.2.2 检修备用循环水泵的蝶阀控制回路时，误开蝶阀，机组真空下降。

2.2.3 校验备用循环水泵蝶阀的高、低油压开关时，解除了循环水泵的联锁，工作期间运行泵跳闸，备用泵不能联启，机组真空下降。

3、防范措施3.1防人身伤害方面的措施3.1.1 防触电蝶阀控制回路检查时，须先停掉蝶阀油泵电源，悬挂“禁止合闸有人工作”警示牌，验电确认后方可继续进行工作。

3.1.2防外力⑴压力开关定值校验准确，检查开关接点通断良好；调试中密切监视系统油压，出现油压异常升高时，立即停油泵电机电源。

⑵关闭压力开关一次门，并悬挂“禁止操作有人工作”警示牌，缓慢松动压力开关接头，确认开关接头处介质无压力后，方可拆除压力开关。

3.2防设备损坏方面的措施3.2.1 防循环水泵跳闸检查正在运行的蝶阀的行程开关时，解除“蝶阀关跳泵”保护，并与运行人员保持通讯畅通，发现蝶阀关时，马上联系运行人员，停运该泵。

3.2.2 防机组真空下降⑴备用循环水泵的蝶阀检修时，蝶阀油泵须停电，防蝶阀误开。

⑵备用循环水泵的压力开关校验时，不能扩大安全措施范围，误解除循环水泵之间的联锁。

Column专 栏自动化与安全循环水泵及其出口液控蝶阀露天布置，可以节省大量厂房及基础建设资金，但出口液控蝶阀容易受高温、台风、雷电、潮湿、空气含盐量高、设备腐蚀等恶劣环境影响，给系统的运行带来许多安全隐患。

浙江大唐乌沙山发电厂自系统投运以来，多次因为液控蝶阀故障造成循环水系统异常。

虽然未造成重大损失，但极大威胁机组运行的安全。

因此结合实际情况，对现有设备进行了一系列优化改造，并取到了良好效果。

1　液控蝶阀系统简介与安全问题1.1　液控蝶阀系统简介浙江大唐乌沙山发电厂地处浙江象山港湾，机组采用海水冷却方式。

每台机组设有两台循环水泵，每台循环水泵出口安装有一台液控蝶阀。

整套液控蝶阀系统由铁岭阀门股份有限公司生产每台机组循环水泵出口液控蝶阀共用一个液压油站。

阀门控制柜用于采用一套液压系统控制两台无重锤式液控止回蝶阀的系统上，在一个液压站上设两个油泵，两台油泵互为备用。

液压油站控制采用的是SIEMENS S7-200 PLC 进行控制，主要功能可以实现A 、B 蝶阀的开启、关闭、维持蝶阀开状态和维持蝶阀关状态等1.2　存在安全问题分析露天布置的液控蝶阀跟传统室内布置的液控蝶阀比，更容易受高温、台风、雷电、潮湿、空气含盐量高等恶劣环境影响，而液控蝶阀的设计及安装没有充分考虑室外环境因素，对系统的安全投运带来许多隐患[1]。

目前存在的安全问题主要有以下几点：（1）液控蝶阀24VDC 直流控制电源无冗余，一旦电源模块故障会使蝶阀拒动液控蝶阀控制柜电源分三个等级，分别为380VA C 、220VAC 、24VDCDC 。

其中380VAC 电源由循泵房两路MCC 供应，一用一备，柜内装有电源自动切换模块，作为整个控制柜总电源供应；220VAC 电源是从380VAC 电源自动切换模块出口单相取出，作为控制柜指示灯、PLC 及24VDCDC 电源模块供电电源；而24VDC 电源只由一块220V AC 转24VDCDC 的电源模块提供，作为PLC 通道供电和电磁阀驱动电源。

书山有路勤为径，学海无涯苦作舟
辅机循环泵液控蝶阀控制系统改造
针对京隆发电有限责任公司2*600MW 直接空冷燃煤发电机组工程的
辅机循环冷却水系统现状，指出了当前系统存在的问题，通过对辅机循环冷却水泵液控蝶阀控制系统的改造，极大地方便了运行人员选择液控蝶阀的运行方式和对设备的有效监控，系统投入运行后，故障率大大降低，也大大减少了运行和检修人员的劳动强度，其经济效益和社会效益是显著的。

内蒙古京隆发电有限责任公司建设2*600MW 直接空冷燃煤发电机组。

该工程采用直接空气冷却方式，由于直接空冷机组没有冷却塔，开式水及其他换热设备的热量不能够及时被带走，故必须设有带机力通风冷却塔的辅机循环冷却水系统，该系统设有3 台辅机循环水泵，正常运行时两台运行一台备用，由于系统管道较粗，每台循环泵出口配一套液控蝶阀系统(出口液控蝶阀)。

循环水泵与液控蝶阀联锁方式：循环水泵启动5s(可调)后液控蝶阀开启，并在30s(可调)内匀速开启至100%的开度。

当循环水泵正常停泵时，液控蝶阀分阶段自动关闭，前5s(可调)内，先快关70°，后25s(可调)内，慢关20°;当循环水泵突然失电时，液控蝶阀分阶段自动关闭。

液控蝶阀应能按指令开关，液压控制系统失电或发生故障时，液控蝶阀应处于保护状态。

1、系统存在的问题辅机循环泵出口液控蝶阀采用固态式PLC 控制，程
序控制具有不开放性，系统扩充和修改必须由生产厂家完成，其灵活性和实用性较差。

PLC 故障将造成整个液控蝶阀系统瘫痪，是机组安全运行的隐患，同时也不利于机组的经济运行。

原辅机循环水泵出口液控蝶阀控制回路电源取自油泵电源的其中一相，。

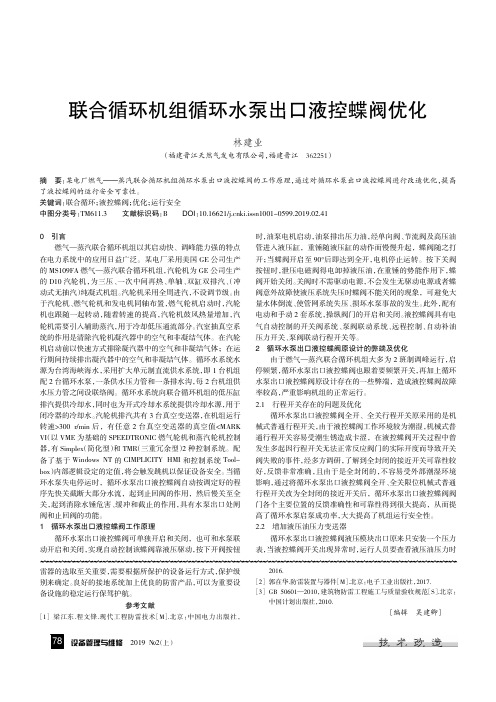

设备管理与维修2019翼2（上）联合循环机组循环水泵出口液控蝶阀优化林建业（福建晋江天然气发电有限公司，福建晋江362251）摘要：某电厂燃气———蒸汽联合循环机组循环水泵出口液控蝶阀的工作原理，通过对循环水泵出口液控蝶阀进行改造优化，提高了液控蝶阀的运行安全可靠性。
