K D 7 4 1 X 型液控蝶阀使用技术培训班授课讲义目录一、结构二、性能三、液压传动基础知识四、油路分析与动作原理五、液压部分故障判断、调试和维修六、机械部分调整与维修七、安装、调试和使用八、电气部分液控蝶阀全称“重锤式液压分阶段关闭蝶阀”或称“液控止回蝶阀”，型号为KD741X型。
在前几年召开的专门讨论水击防护的第13届国际水道会议上，肯定了分两阶段（先快关、后慢关）按程序关阀是防止水击的重要手段之一。
从七十年代起，国外就有一些泵站，用两阶段关闭蝶阀，来代替通常在水泵出口处安装的止回阀和电动闸阀。
我国在八十年代初开始引进和采用液控蝶阀，装在水泵站作消除水锤、节能、截止和止回用。
液控蝶阀除了具有普通蝶阀所的具有的优点外，还能够消除水锤节能和按预定程序自动开阀、关阀。
它是一种优良的消除水锤，节能的新产品，现已录入“给水排水设计手册”第三册，1986年版第497、505页。
该产品十年来已生产3000多台，在全国几百个泵房投入使用，使用效果良好，我厂生产的液控蝶阀从公称通径DN300~ DN2400，共16个规格，有普通型、防海水型、防泥沙型和锁定型四大系列，已批量投产，并获得国家专利，其主要技术性能和技术经济指标达到国内领先水平。
一、结构液控蝶阀的结构见图1、图2，它是由阀体、蝶板、内墙板、外墙板、油缸、重锤、重锤杆、连结头、液压站和电控箱等主要部件组成，由蝶板上异型胶圈与阀体上的不锈钢阀座接触，形成密封，蝶板在开启状态时，由于外形符合流线形，因而流态较好，阻力较小，从而避免了涡流与振动。
采用液压驱动，开阀力矩大，使开、关阀的程序控制易于实现。
驱动机构由固定在阀轴上的连接头（用以连接油缸、重锤杆）内外墙板和夹在内外板中间用于驱动连结头迥转的油缸组成,这个油缸控制关阀时间、角度。

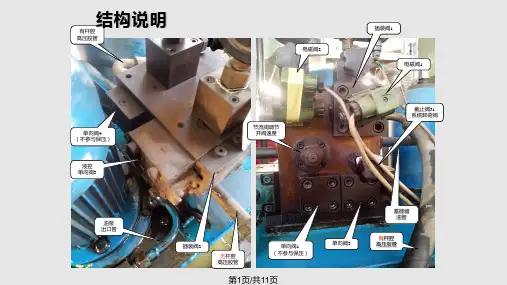

为他操纵阀门的驱动机构，配有液压站和电控箱。
油缸与液压站间用高压胶管连接，还装有自动保压的蓄能器系统。
二、性能1、该阀根据启、停泵的水力过渡过程理论。
