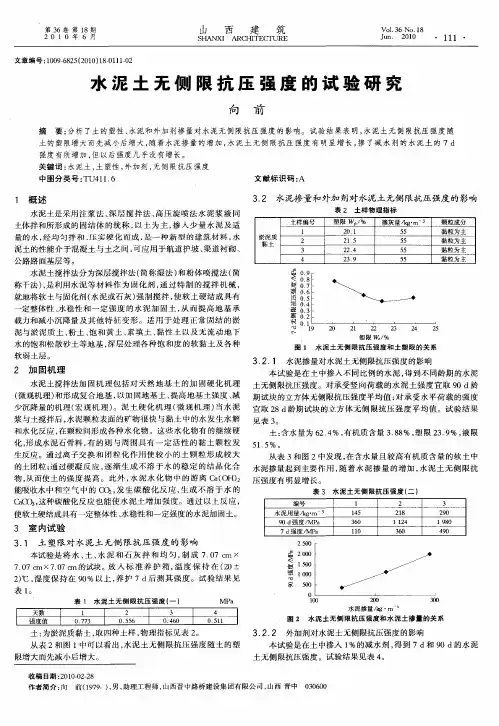

文章编号:1009-6825(2010 18-0111-02
水泥土无侧限抗压强度的试验研究
收稿日期:2010-02-28
作者简介:向前(1979- , 男, 助理工程师, 山西晋中路桥建设集团有限公司, 山西晋中 030600
向前
摘要:分析了土的塑性、水泥和外加剂掺量对水泥无侧限抗压强度的影响。试验结果表明, 水泥土无侧限抗压强度随土的塑限增大而先减小后增大, 随着水泥掺量的增加, 水泥土无侧限抗压强度有明显增长, 掺了减水剂的水泥土的7d 强度有所增加, 但以后强度几乎没有增长。
关键词:水泥土, 土塑性, 外加剂, 无侧限抗压强度中图分类号:T U 411. 6
文献标识码:A
1 概述
水泥土是采用注浆法、深层搅拌法、高压旋喷法水泥浆液同土体拌和所形成的固结体的统称, 以土为主, 掺入少量水泥及适量的水, 经均匀拌和、压实硬化而成, 是一种新型的建筑材料, 水泥土的性能介于混凝土与土之间, 可应用于航道护坡、渠道衬砌、公路路面基层等。
水泥土搅拌法分为深层搅拌法(简称湿法和粉体喷搅法(简称干法 , 是利用水泥等材料作为固化剂, 通过特制的搅拌机械, 就地将软土与固化剂(水泥或石灰强制搅拌, 使软土硬结成具有一定整体性、水稳性和一定强度的水泥加固土, 从而提高地基承载力和减小沉降量及其他特征变形。适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、黏性土以及无流动地下水的饱和松散砂土等地基, 深层处理各种饱和度的软黏土及各种软弱土层。
2 加固机理
水泥土搅拌法加固机理包括对天然地基土的加固硬化机理(微观机理和形成复合地基, 以加固地基土、提高地基土强度、减少沉降量的机理(宏观机理。泥土硬化机理(微观机理当水泥浆与土搅拌后, 水泥颗粒表面的矿物很快与黏土中的水发生水解和水化反应, 在颗粒间形成各种水化物。这些水化物有的继续硬化, 形成水泥石骨料, 有的则与周围具有一定活性的黏土颗粒发生反应。通过离子交换和团粒化作用使较小的土颗粒形成较大的土团粒; 通过硬凝反应, 逐渐生成不溶于水的稳定的结晶化合物, 从而使土的强度提高。此外, 水泥水化物中的游离Ca(OH 2能吸收水中和空气中的CO 2, 发生碳酸化反应, 生成不溶于水的CaCO 3, 这种碳酸化反应也能使水泥土增加强度。通过以上反应, 使软土硬结成具有一定整体性、水稳性和一定强度的水泥加固土。
3 室内试验
3. 1 土塑限对水泥土无侧限抗压强度的影响
本试验是将水、土、水泥和石灰拌和均匀, 制成7. 07cm 7. 07cm 7. 07cm 的试块。放入标准养护箱, 温度保持在(20 2 , 湿度保持在90%以上, 养护7d 后测其强度。试验结果见表1。
表1 水泥土无侧限抗压强度(一
M Pa
天数1234强度值
0. 773
0. 556
0. 460
0. 511
土:为淤泥质黏土, 取四种土样, 物理指标见表2。
从表2和图1中可以看出, 水泥土无侧限抗压强度随土的塑限增大而先减小后增大。
3. 2 水泥掺量和外加剂对水泥土无侧限抗压强度的影响
表2 土样物理指标
淤泥质黏土
土样编号
塑限W p /%
掺灰量/kg m -3
颗粒成分120. 155黏粒为主221. 555
黏粒为主322. 455黏粒为主4
23. 9
55
黏粒为主
3. 2. 1 水泥掺量对水泥土无侧限抗压强度的影响
本试验是在土中掺入不同比例的水泥, 得到不同龄期的水泥土无侧限抗压强度。对承受竖向荷载的水泥土强度宜取90d 龄期试块的立方体无侧限抗压强度平均值; 对承受水平荷载的强度宜取28d 龄期试块的立方体无侧限抗压强度平均值。试验结果见表3。
土:含水量为62. 4%, 有机质含量3. 88%, 塑限23. 9%, 液限51. 5%。
从表3和图2中发现, 在含水量且较高有机质含量的软土中水泥掺量起到主要作用, 随着水泥掺量的增加, 水
泥土无侧限抗压强度有明显增长。
表3 水泥土无侧限抗压强度(二
编号
123水泥用量/kg m -314521829090d 强度/MPa 360112419807d 强度/MPa 110
360
490
3. 2. 2 外加剂对水泥土无侧限抗压强度的影响
本试验是在土中掺入1%的减水剂, 得到7d 和90d 的水泥
土无侧限抗压强度。试验结果见表4。
111
第36卷第18期2010年6月山西建筑SHANXI ARCH ITECTURE
Vol. 36No. 18Jun. 2010
施工技术
文章编号:1009-6825(2010 18-0112-02
钢框木胶合板的静态分析与优化
*
收稿日期:2010-02-21 *:2008年北京市教育委员会科技发展计划面上项目新型建筑模板体系研究 (项目编号:KM 200810009001
作者简介:王侃(1964- , 女, 副教授, 北方工业大学, 北京 100144
王小涛(1983- , 男, 北方工业大学硕士研究生, 北京 100144
陈晓东(1976- , 男, 工程师, 中建柏利工程技术发展有限公司, 北京 101300
王侃王小涛陈晓东
摘要:从传统的模板设计的局限性出发, 现用有限元理论, 将钢框木胶合板简化为梁板结构, 利用AN SY S 软件按实际
工况进行了力学分析, 并采用o pt 模块对肋和边框进行了形状优化, 从而达到节省模板用钢材料的目的。关键词:钢框木胶合板, 梁板结构, AN SYS, 优化中图分类号:T U 755. 2
文献标识码:A
