下载文档原格式
无机结合料稳定材料无侧限抗压强度试验方法1 适用范围本方法适用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。
2 仪器设备2.1 标准养护室。
2.2 水槽：深度应大于试件高度50mm。
2.3 压力机或万能试验机（也可用路面强度试验仪和测力计）：压力机应符合现行《液压式压力试验机》(GB/T 3722）及《试验机通用技术要求》(GB/T2611)中的要求，其测量精度为±1%，同时应具有加载速率指示装置或加载速率控制装置。
上下压板平整并有足够刚度，可以均匀地连续加载卸载，可以保持固定荷载。
开机停机均灵活自如，能够满足试件吨位要求，且压力机加载速率可以有效控制在1mm/min。
2.4 电子天平：量程15kg，感量0.1g；量程4OOOg，感量0.01g。
量筒、拌和工具、大小铝盒、烘箱等。
2.52.6 球形支座。
2.7 机油：若干。
3 试件制备和养护3.1 细粒土，试模的直径×高=50mm×50mm；中粒土， 试模的直径×高=l00mm×l00mm；粗粒土，试模的直径×高?=150mm ×150mm。
?3.2 按照本规程T 0843—2009方法成型径高比为1:1的圆柱形试件。
3.3 按照本规程T 0845—2009的标准养生方法进行7d的标准养生。
3.4 将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。
3.5 为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。
4 试验步骤根据试验材料的类型和一般的工程经验，选择合适4.1量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80%。
球形支座和上下顶板涂上机油，使球形支座能够灵活转动。
4.2 将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量m。
无侧限抗压强度检测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!无侧限抗压强度检测流程详解无侧限抗压强度试验，是一种广泛应用于土木工程领域，用于评估土壤无侧向约束条件下的抗压性能的实验方法。

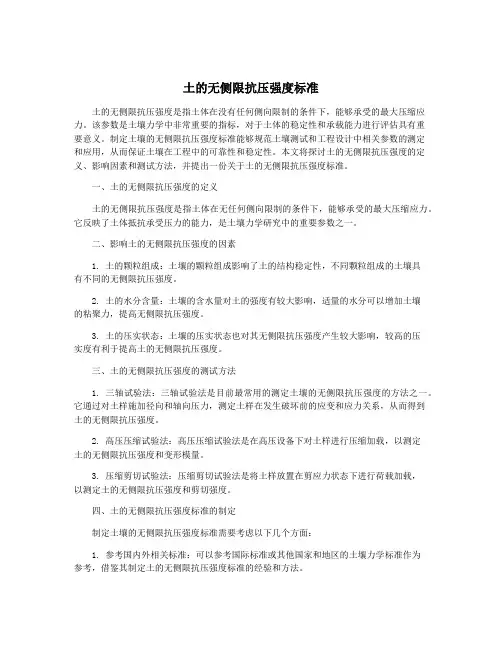

土的无侧限抗压强度标准土的无侧限抗压强度是指土体在没有任何侧向限制的条件下，能够承受的最大压缩应力。
该参数是土壤力学中非常重要的指标，对于土体的稳定性和承载能力进行评估具有重要意义。
制定土壤的无侧限抗压强度标准能够规范土壤测试和工程设计中相关参数的测定和应用，从而保证土壤在工程中的可靠性和稳定性。
本文将探讨土的无侧限抗压强度的定义、影响因素和测试方法，并提出一份关于土的无侧限抗压强度标准。
一、土的无侧限抗压强度的定义土的无侧限抗压强度是指土体在无任何侧向限制的条件下，能够承受的最大压缩应力。
它反映了土体抵抗承受压力的能力，是土壤力学研究中的重要参数之一。
二、影响土的无侧限抗压强度的因素1. 土的颗粒组成：土壤的颗粒组成影响了土的结构稳定性，不同颗粒组成的土壤具有不同的无侧限抗压强度。
2. 土的水分含量：土壤的含水量对土的强度有较大影响，适量的水分可以增加土壤的粘聚力，提高无侧限抗压强度。
3. 土的压实状态：土壤的压实状态也对其无侧限抗压强度产生较大影响，较高的压实度有利于提高土的无侧限抗压强度。
三、土的无侧限抗压强度的测试方法1. 三轴试验法：三轴试验法是目前最常用的测定土壤的无侧限抗压强度的方法之一。
它通过对土样施加径向和轴向压力，测定土样在发生破坏前的应变和应力关系，从而得到土的无侧限抗压强度。
2. 高压压缩试验法：高压压缩试验法是在高压设备下对土样进行压缩加载，以测定土的无侧限抗压强度和变形模量。
3. 压缩剪切试验法：压缩剪切试验法是将土样放置在剪应力状态下进行荷载加载，以测定土的无侧限抗压强度和剪切强度。
四、土的无侧限抗压强度标准的制定制定土壤的无侧限抗压强度标准需要考虑以下几个方面：1. 参考国内外相关标准：可以参考国际标准或其他国家和地区的土壤力学标准作为参考，借鉴其制定土的无侧限抗压强度标准的经验和方法。
2. 考虑土壤的特性：由于不同类型的土壤具有不同的特性，制定标准时需要考虑土壤的特性和应用需求。
（一）试验目的一般用于测定饱和软粘土的无侧限抗压强度及灵敏度。
（二）试验原理无侧限抗压试验是三轴压缩试验的一个特例，将试样置于不受侧向限制的条件下进行的强度试验，此时试样小主应力为零，而大主应力的极限值为无侧限抗压强度。
即周围压力σ3＝0的三轴试验。
由于试样侧面不受限制，这样求得的抗剪强度值比常规三轴不排水抗剪强度值略小。
（三）试验设备1．应变控制式无侧限压缩仪：2．其它：量表、切土盘、重塑筒等（四）试验步骤1．试样制备：按三轴试验中原状试样制备进行。
试样直径可采用3.5~4.0cm，试样高度与直径之比按土样的软硬情况采用2.0~2.5。
2．安装试样：将试样两端抹一层凡士林，在气候干燥时，试样周围亦需抹一层薄凡士林，防止水分蒸发。
将试样放在底座上，转动手轮，使底座缓慢上升，试样与传压板刚好接触，将测力计调零。
3．测记读数：每分钟轴向应变为1％～3％的速度转动手轮，使升降设备上升而进行试验。
每隔一定应变，测记测力计读数，试验宜在8～10min内完成。
当测力计读数出现峰值时，停止试验，当读数无峰值时，试验进行到应变达20％为止。
4．重塑试验：当需要测定灵敏度时，应立即将破坏后的试样除去涂有凡士林的表面，加少许余土，包于塑料薄膜内用手搓捏，破坏其结构，放入重塑筒内，用金属垫板，将试样塑成与原状土样相同，然后按上述步骤进行试验。
（五）试验注意事项1．测定无侧限抗压强度时，要求在试验过程中含水率保持不变。
2．在试验中如果不具有峰值及稳定值，选取破坏值时按应变15％所对应的轴向应力为抗压强度。
3．需要测定灵敏度，重塑试样的试验应立即进行。
1．按下式计算轴向应变：（六）计算及制图e1－轴向应变，％；ho—试样起始高度，cm；△h—轴向变形，cm。
式中：2．按下式计算试样平均数面积：式中：Aa－校正后试样面积， cm3；Ao—试样初始面积，cm3。
3．按下式计算试样所受的轴向应力：式中：σ—轴向应力，kPa；C－测力计率定系数，N/0.01mm；R－测力计读数，0.01mm；10—单位换算系数。
无侧限抗压强度试验无侧限抗压强度，是指试样在无侧向压力条件下，抵抗轴向压力的极限应力。
无侧限抗压试验的强度值常作为土体（特别是软粘土）的天然强度值，也是确定土体灵敏度指标（土的灵敏度是指原状土的无侧限抗压强度与重塑后的无侧限抗压强度之比值）的主要方法。
一、试验目的用来确定地基土的天然强度及其参数和灵敏度。
二、仪器设备应变控制式无侧限压力仪，也称应变控制式允许膨胀压缩仪。
量力环，百分表（位移10～30mm，分度值0．01mm），上加压板，下加压板，螺杆，加压框架，手柄。
此外，还需要切土器，重塑简，托盘天平，停表等设备。
三、操作步骤1．将原状土样按天然土层的方向置于切土器中，用切主刀或钢丝锯细心切削，边转边削，直至切成所需的直径为止。
2．从切土器中取出试件在承模筒中削去两端多余的土样，原则上按直径为3．91cm、高为8cm的试样尺寸标准控制制作。
3．将切好的试样立即称重，并测定试件的上、中、下段的直径和高度，另取切割下的余主测定含水量。
4．将试样小心地置于无例限压力仪的加压板上，转动手轮使土样上下两端加压板恰好与土样接触为止，调整量力环和位移量表的起姣零点。
5．以每分钟轴向应变为1％～3％的速度转动手轮，使试验在8～20分钟内完成。
6．试验技0．5％的应变测读和记录轴向压力即量力环的变形量，直至应变值达20％，后停止试验。
7．试验结束后反转手轮，取下试样，描述破坏后试样形状及滑动面的夹角。
8．若需测定灵敏度，可将破坏后的试样放在塑料袋或薄膜塑料布上充分辗磋扰动，然后放在重塑筒中定型，制成与原状试件相同尺寸的重塑土样，按上述第4至第7步骤进行试验。
四、数据整理与分析1．按下式计算试件的平均直径：式中：D0 、D1、D2、D3为试样的平均直径及试样上、中、下各部位的直径（cm）。
2．按下式计算试样轴向应变：式中：h0为试验前试样高度（mm），∆h为轴向变形（mm）。
3．试验过程中试样平均断面积为：4．按下式计算轴向应力：式中：σ为轴向应力（kPa），C为量力环系数（N／0.01mm）。
无机结合料稳定材料无侧限抗强度试验检测方案1.适用范围适用于无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗强度检测。
2.试验目的为保证无侧限抗压强度、成型和养生检测结果的准确性、可靠性和操作的一致性，特制订本方案。
3.试验依据《公路土工试验规程》JTG 3430-20204.检验人员检验人员均为持证上岗人员。
5.试验设备1液压式压力试验机（A-XL-7），量程：0～600KN；精度±1；2电子秤：量程30Kg，感量：0. lg；量程4000g，感量0. 01g。
3游标卡尺：0~300mm，精度：0. 01mm4电热鼓风干燥箱；能使温度控制在105±5℃；5钢直尺：量程300mm, 最小刻度1mm。
6.取样方法在预定做实验的前一天，取有代表性的试料测定其风干含水量。
对于中粒土，试样不少于1000g;对于粗粒土试样不少于2000g。
7.方法与步骤7.1试验步骤将整个试模放入压力机上，以1mm/min的加载速率加压，直到上下压柱压入试模为止，维持压力2min。
2解除压力后，取下试模，并放到脱模器上将试件顶出，用水泥稳定有黏结性的材料时，制模后可以立即脱模，对于中、粗粒的无机结合料稳定材料也最好过2~6h脱模。
3试件从试模内脱出并量高称质量，中试件精确至0.01g，大试件精确至0.1g，然后用游标卡尺测量试件高度，精确至0.1mm。
检查试件的高度和质量，不满足成型标准的试件作为废件。
8.计算1中试件的高度误差范围应为-0.1～0.15cm，大试件的高度误差范围应为-0.1～0.2cm2质量损失：中试件应不超过25g，大试件应不超过50g。
3无侧限抗压强度按下式计算：RC=P/A式中：RC——试件的无侧限抗压强度；（MPa）（保留1位小数）P——试件破坏时的最大压力；（N）A——试件的截面积。
4单个试件的标准质量按下式计算：mo=v×pmax×(1+wopt)×y式中：mo——混合料质量（g）；V——试件体积；pmax——混合料最大干密度（g/cm3）；y——混合料压实度标准（%）；wopt—混合料最佳含水量%；5同组试件的试验中，采用3倍均方差方法剔除异常值，中试件1~2 个异常值，大试件2～3个异常值，异常值数量超过上述规定的试验重做。
无侧限抗压强度试验步骤(1)调试成型所需要的各种设备，检查是否运行正常；将成型用的模具擦拭干净，并涂抹机油。
成型中、粗粒土时，试模筒的数量应与每组试件的个数相配套。
上下垫块应与试模筒相配套，上下垫块能够刚好放入试筒内上下自由移动(一般来说，上下垫块直径比试筒内径小约0.2mm)且上下垫块完全放入试筒后，试筒内未被上下垫块占用的空间体积能满足径高比为1:1的设计要求。
(2)对于无机结合料稳定细粒土，至少应该制备六个试件；对于无机结合料稳定中粒土和粗粒土，至少应该分别制备九个和十三个试件。
(3)根据击实结果和无机结合料的配合比计算每份料的加水量、无机结合料的质量。
(4)将称好的土放在长方盘(约400mm×600mm×70mm)内。
向土中加水拌料、闷料。
石灰稳定材料、水泥和石灰综合稳定材料、石灰粉煤灰综合稳定材料、水泥粉煤灰综合稳定材料。
可将石灰或粉煤灰和土一起拌和，将拌和均匀后的试料放在密封容器或塑料袋(封口)内浸润备用。
对于细粒土(特别是黏性土),浸润时的含水率应比最佳含水率小3%;对于中粒土和粗粒土，可按最佳含水率加水；对于水泥稳定类材料，加水量应比最佳含水率小1%~2%。
浸润时间要求：黏质土12~24h,粉质土6~8h,砂类土、砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右；含土很少的未筛分碎石、砂砾及砂石可以缩短到2h。
浸润时间一般不超过24h。
（5）在试件成型前Ih内，加入预定数量的水泥并拌和均匀。
在拌和过程中应将预留的水（对于细粒土为3%对于水泥稳定类为1%~2%）加入土中，使混合料达到最佳含水率。
拌和均匀的加有水泥的混合料应在Ih内按下述方法制成试件，超过Ih的混合料应该作废。
其他结合料稳定材料，混合料虽不受此限，但也应尽快制成试件。
（6）用反力架和液压千斤顶，或采用压力试验机之间。
将试模配套的下压块放入试模的下部，但外露2cm左右。
将称量的规定数量的稳定材料混合料分2~3次灌入试模中，每次灌入后用夯棒轻轻均匀插实。
无侧限抗压强度试验方法1．目的和适用范围本试验方法适用于测定元机结合料稳定土(包括稳定细粒土、中粒土和粗粒土）试件的元侧限抗压强度，有室内配合比设计试验及现场检测,本试验方法包括：按照预定干密度用静力压实法制备试件以及用锤击法制备试件，试件都是高:直径=1:1的圆柱体.应该尽可能用静力压实法制备等干密度的试件。
室内配合比设计试验和现场检测两者在试料准备上是不同的，前者根据设计配合比称取试料并拌和，按要求制备试件;后者则在工地现场取拌和的混合料作试料，并按要求制备试件.2．取样频率在现场按规定频率取样，按工地预定达到的压实度制备试件。
试件数量每2000m2或每工作班：无论稳定细粒土、中粒土或粗粒土，当多次试验结果的偏差系数Cv≤10％时，可为6个试件；Cv=10％—15％时，可为9个试件;Cv＞15％时，则需13个试件。
3．仪器设备（1)圆孔筛：孔径40mm、25mm（或20mm)及5mm的筛各一个。
（2)试模:适用于下列不同土的试模尺寸为：细粒土(最大粒径不超过10mm)：试模的直径x高＝50mmX50mm；中粒土（最大粒径不超过25mm）：试模的直径x高＝100mmx100mm;粗粒土（最大粒径不超过40mm）：试模的直径x高＝150mmxl50mm。
(3）脱模器。
(4）反力框架：规格为400kN以上.(5）液压千斤顶（200-000kN）。
（6）击锤和导管:击锤的底面直径50mm，总质量4。
5kg,击锤在导管内的总行程为450mm.（7)密封湿气箱或湿气池：放在保持恒温的小房间内。
（8）水槽:深度应大于试件高度50mm。
（9）路面材料强度试验仪或其他合适的压力机，但后者的规格应不大于200kN.（10）天平:感量0.01g（11）台秤:称量10kg，感量5g（12）量筒、拌和工具、漏斗、大小铝盒、烘箱等。
4,试件制备1）试料准备将具有代表性的风干试料（必要时,也可以在50℃烘箱内烘干）用木锤和木碾捣碎，但应避免破碎粒料的原粒径。
水泥土的无侧限抗压强度
水泥土的无侧限抗压强度是指在不受侧向限制的情况下，水泥土抗压的强度。
水泥土是由水泥和土壤混合而成的一种复合材料，其抗压强度会受到水泥含量、水泥品种、土壤类型、水泥土配合比等因素的影响。
一般来说，水泥土的无侧限抗压强度可以通过实验测定得到。
常用的实验方法有直压试验和三轴试验。
直压试验是将水泥土样品置于压力机上，在垂直方向施加均匀的压力，逐渐增大压力直到样品发生破坏。
测定样品破坏时承受的最大应力，即可得到水泥土的无侧限抗压强度。
三轴试验是将水泥土样品置于三轴试验仪中，在三个方向上施加不同的应力，通过调整应力大小和应力的变化方式，逐渐增加应力直到样品发生破坏。
通过测定样品破坏时施加的最大应力，即可得到水泥土的无侧限抗压强度。
根据实验结果和实际工程经验，水泥土的无侧限抗压强度一般在几十到上百兆帕之间。
具体数值会受到各种因素的影响，如水泥土配合比、固结条件、试样密实度等。
因此，在具体的工程设计中，需要根据实际情况进行合理的选取和设计。
7天无侧限抗压强度试验方法在建筑工程这个大舞台上，混凝土就是那个稳稳的“大汉”，扛起了重任。
说到混凝土，大家可能会想到它的抗压强度。
没错，抗压强度就是混凝土的“硬气”程度，越硬越能撑起高楼大厦。
今天咱们聊聊一种常见的试验方法——7天无侧限抗压强度试验。
这玩意儿，不仅是个技术活儿，更是个小故事，听我慢慢道来。
1. 什么是无侧限抗压强度试验？1.1 基本概念首先，什么是无侧限抗压强度试验呢？简单说就是把混凝土样本放在一个专门的机器里，给它施加压力，直到它“喊停”。
而“无侧限”就是我们不在四周给它任何限制，让它自由发挥，看看它能扛多大压力。
这就好比一个人摔跤，周围没有任何障碍，他能发挥得更好。
1.2 为什么要做这个试验？那么，为什么我们要进行这个试验呢？就像考生上考场一样，得提前摸清自己的底细。
这试验能让我们知道混凝土的强度，有没有达到设计要求。
如果没达标，那可就得重新来过，免得以后“东边日出西边雨”，出了问题可就麻烦了。
2. 试验步骤2.1 准备工作试验前，我们得做好一系列准备。
首先，得有足够的混凝土样本，别小看这小小的方块，重量可不轻。
接着，咱们得把这些样本养护好，放在合适的环境下，让它们“好好睡觉”，毕竟，睡得香，才能长得壮。
一般来说，7天的养护时间就可以了，像是给它们充个电，准备迎接挑战。
2.2 进行试验到了正式测试的时候，咱们就把样本放进抗压机里，慢慢加压。
听着，那“咔嚓咔嚓”的声音，心里也不禁有些小紧张，仿佛是在看一场悬念剧。
随着压力的增大，混凝土的表面开始出现细小的裂缝，直到最后一声“轰隆”，它终于爆发了！这时，咱们记录下它能承受的最大压力，就得到了抗压强度的数据。
3. 结果分析3.1 数据解读试验结束后，结果就摆在眼前，怎么解读这些数据呢？可以用“千里之行，始于足下”来形容这个过程。
我们要把这数据和设计标准一比照，看看有没有达到要求。
如果达标，那就可以拍拍屁股走人；如果不达标，那就得重新调整配比，或者换个“战术”，继续改进。
无侧限抗压强度试验记录1.试验目的：评估试验材料在无侧限受压状态下的抗压强度。
2.试验方法：使用压力机进行试验，压力机应具备足够的承载能力和精确的试验控制装置。
试验样品应通过适当的准备工作，例如切割、成型、抽芯等方式，制备成规定的尺寸和形状。
3.试验步骤：（1）准备试样：根据试验标准的要求，制备试验样品。
（2）调节试验设备：根据试验标准的要求，调节压力机的参数，如加载速度、采样频率等。
（3）安装试样：将试样放置在压力机的工作台上，并确保试样的贴合度和稳定性。
（4）开始试验：启动压力机，按照试验标准的要求，进行加载试验。
试验过程中，记录并及时采集试验数据。
（5）终止试验：当试样发生破裂或达到试验标准规定的条件时，停止试验，并记录试验结果。
（6）统计数据：对试验结果进行统计分析，包括抗压强度的平均值、标准差等。
4.试验结果及分析：试验结果应以数值和图表的形式呈现，并对结果进行分析和讨论。
分析试验结果需要考虑以下几个因素：（1）试样的性质和几何形状：试样的密度、孔隙率、组织结构等因素都会影响抗压强度的表现。
（2）试验条件的选择：加载速度、温度等试验条件的选择对试验结果也会产生影响。
（3）试验数据的可靠性：试验结果的可重复性和一致性是评估试验数据可靠性的重要指标。
5.试验问题及讨论：在进行无侧限抗压强度试验过程中，可能会遇到以下问题：（1）试样的制备：试样的制备过程中可能会存在误差，例如尺寸不一致、表面不平整等问题，这些问题可能会影响试样的强度表现。
（2）试验设备的稳定性：压力机的控制系统稳定性不足或故障可能导致测试结果的误差。
（3）数据采集和记录：数据采集和记录的准确性是试验结果可靠性的关键因素。
试验员应进行充分的培训，并严格按照试验标准要求进行操作。
综上所述，无侧限抗压强度试验是一项重要的试验项目，可以有效评估材料在无侧限受压状态下的强度性能。
在试验过程中，应严格按照试验标准进行操作，并对试验结果进行准确的数据采集和记录。
无侧限抗压强度检验方法实施细则一、适用范围适用于测定无机结合料稳定土试件的无侧限抗压强度。
二、技术标准JTJ 051-93 《公路土工试验规程》三、设备1、圆孔筛:孔径40mm、25mm(或20mm)及5mm的筛各一个。
2、试模：适用于不同土的试模尺寸。
3、脱模器。
4、反力框架：规格为400kN以上。
5、液压千斤顶（200～1000kN）。
6、养护室。
7、水槽：深度应大于试件高度50mm。
8、压力机：不大于200kN。
9、天平：感量0.01g。
10、台称：称量10kg,感量5g。
11、量筒、拌和工具、漏斗、大小铝盒、烘箱等。
四、试料准备1、将具有代表性的风干试料（也可以在50。
C烘箱内烘干），用木锤和木碾捣碎。
2、在预定做试验的前一天，取有代表性的试料测定其风干含水量。
五、制试件1、对于无机结合料稳定细粒土，至少应该制6个试件；对于无机结合料稳定中粒土和粗粒土，至少应该制9个和13个试件。
2、定数量的风干土并计算干土的质量。
对于细粒土，可以一次称取6个试件的土；对于中粒土，可以一次称取3个试件的土；对于粗粒土，一次只称取一个试件的土。
3、将称好的土加水拌和均匀后放在密闭容器内浸润备用。
浸润时间：粘性土12～24h，粉性土6～8h，砂性土、砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右；含土很少的未筛分碎石、砂砾及砂可以缩短到2h。
4、在浸润过的试料中，加入预定数量的水泥或石灰并拌和均匀。
在拌和过程中，应将预留的3%的水加入土中，使混合料的含水量达到最佳含水量。
拌和均匀的加有水泥的混合料应在1h内制成试件，否则作废。
六、制件1、用反力框架和液压千斤顶制件。
制备一个预定干密度的试件，需要的稳定土混合料数量1m (g)随试模的尺寸而变。
)1(1ωρ+=V m d式中： V -试模的体积；ω-稳定土混合料的含水量（%）；d ρ-稳定土试件的干密度（g/cm 3）。
2、将称量的规定数量的稳定土混合料分2～3次灌入试模中，每次灌入后用夯棒轻轻均匀插实。
无侧限抗压强度试验方法1．目的和适用范围本试验方法适用于测定元机结合料稳定土（包括稳定细粒土、中粒土和粗粒土）试件的元侧限抗压强度，有室内配合比设计试验及现场检测，本试验方法包括：按照预定干密度用静力压实法制备试件以及用锤击法制备试件，试件都是高:直径=1:1的圆柱体。
应该尽可能用静力压实法制备等干密度的试件。
室内配合比设计试验和现场检测两者在试料准备上是不同的，前者根据设计配合比称取试料并拌和，按要求制备试件；后者则在工地现场取拌和的混合料作试料，并按要求制备试件。
2．取样频率在现场按规定频率取样，按工地预定达到的压实度制备试件。
试件数量每2000m2或每工作班：无论稳定细粒土、中粒土或粗粒土，当多次试验结果的偏差系数Cv≤10％时，可为6个试件；Cv=10％-15%时，可为9个试件；Cv＞15％时，则需13个试件。
3．仪器设备（1）圆孔筛：孔径40mm、25mm（或20mm）及5mm的筛各一个。
（2）试模：适用于下列不同土的试模尺寸为：细粒土（最大粒径不超过10mm）：试模的直径x高＝50mmX50mm；中粒土（最大粒径不超过25mm）：试模的直径x高＝100mmx100mm；粗粒土（最大粒径不超过40mm）：试模的直径x高＝150mmxl50mm。
（3）脱模器。
（4）反力框架：规格为400kN以上。
（5）液压千斤顶（200-000kN）。
（6）击锤和导管：击锤的底面直径50mm，总质量 4.5kg,击锤在导管内的总行程为450mm。
（7）密封湿气箱或湿气池：放在保持恒温的小房间内。
（8）水槽：深度应大于试件高度50mm。
（9）路面材料强度试验仪或其他合适的压力机，但后者的规格应不大于200kN。
（10）天平：感量0.01g（11）台秤：称量10kg，感量5g（12）量筒、拌和工具、漏斗、大小铝盒、烘箱等。
4，试件制备1）试料准备将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤和木碾捣碎，但应避免破碎粒料的原粒径。
无侧限抗压强度试验步骤1. 引言嘿，朋友们！今天我们要聊聊无侧限抗压强度试验，听起来有点复杂，但其实很简单，就像喝水一样轻松。
你有没有想过，建筑物、桥梁啥的，为啥能屹立不倒？这背后可是有一套严格的测试流程，今天就带你一起揭开这个神秘的面纱！2. 试验准备2.1 材料准备首先，咱们得有一块样本。
这可不是随便找块石头哦，而是要从我们研究的材料中取出的，通常是土壤、混凝土或者其他建筑材料。
别忘了，样本的大小和形状得符合标准，这样结果才靠谱，毕竟“细节决定成败”嘛！2.2 设备检查接着，我们得准备好设备，通常是个无侧限抗压试验机。
检查一下机器有没有问题，能不能正常工作。
这就像开车前要检查油量一样，确保一切正常，才不至于半路抛锚。
3. 试验步骤3.1 样本放置好啦，接下来就到关键时刻了。
把样本放在试验机的夹具里，得确保它稳稳当当的，不能晃动。
就像把一颗鸡蛋放在盘子里，不小心打碎了可就麻烦了。
确保样本水平，并且位置合适。
3.2 施加压力然后，开始施加压力。
机器会慢慢增加压力，这时候你就像在看一场比赛，心里想着“谁能撑得更久”。
随着压力的增大，材料会发生变形，最终达到极限，然后破裂。
这一刻就像瞬间的爆发，所有的期待都在那一瞬间实现！3.3 数据记录试验结束后，别忘了记录数据哦！要把压力值和破坏情况详细记录下来，这样才能分析材料的强度。
数据就像考试卷，考得好不好，得看分数嘛。
4. 结果分析4.1 结果解读拿到数据后，开始解读结果。
无侧限抗压强度，就是样本承受的最大压力。
这对工程师来说可重要了，毕竟“千里之行，始于足下”，如果基础不稳，后果不堪设想。
4.2 实际应用最后，得把这些数据应用到实际工程中去。
无论是建楼还是修路，这些测试结果都是最重要的参考。
可以说，它们是保证安全的“护身符”，让我们能在安全的环境下生活。
5. 总结总而言之，无侧限抗压强度试验是一个让人兴奋又严谨的过程。
就像调制一杯美味的饮品，步骤虽然繁琐，但每一步都至关重要。
无侧限抗压强度试验方法试验背景无侧限抗压强度试验方法是材料力学实验中常用的一种试验方法，通过对材料在无侧向约束下承受压力时的变形和破坏行为进行观察和分析，以确定材料的强度和力学性能。
本文将介绍无侧限抗压强度试验的常用设备和步骤，并提供一些注意事项。
试验设备在进行无侧限抗压强度试验时，我们需要以下设备和仪器：1. 试样：通常采用柱状试样，可根据具体需求选择不同尺寸的试样。
2. 试验机：用于施加垂直方向的压力，一般选用液压试验机或电子式试验机。
3. 测量仪器：包括应变计、位移计、压力传感器等，用于测量试样在试验过程中的变形和应力。
4. 数据采集系统：用于记录和分析实验数据。
试验步骤无侧限抗压强度试验的步骤如下：1. 准备试样：根据需求，将试样切割成适当尺寸，并确保试样表面光滑、无明显缺陷。
2. 安装试样：将试样放置在试验机的工作台上，并调整试验机使其与试样完全贴合。
3. 设置试验参数：根据实际情况，设置试验机的加载速率、试验结束条件等参数。
4. 开始试验：启动试验机，按照设定的加载速率施加压力，同时记录试样的变形和应力数据。
5. 观察和监测：在试验过程中，及时观察试样的破坏形态和加载曲线，并记录关键数据。
6. 终止试验：当试样达到破坏点或满足试验结束条件时，停止试验，并记录终止时的应力和形变数据。
7. 数据处理和分析：整理试验数据，计算无侧限抗压强度值等指标，并进行进一步的数据分析。
注意事项在进行无侧限抗压强度试验时，需要注意以下事项：1. 选用合适的试样尺寸和比例，以保证测试结果的准确性和可靠性。
2. 在安装试样时，确保试样与试验机工作台完全贴合，避免产生试样和工作台之间的摩擦影响试验结果。
3. 在进行试验参数设置时，需根据试样的具体情况和预期的测试结果来选择合适的加载速率和试验结束条件。
4. 在试验过程中，注意监测和记录试样的变形和应力数据，确保数据的准确性和完整性。
5. 破坏形态的观察和记录对于分析试样性能具有重要作用，需及时关注试样的破坏情况。
无侧限抗压强度试验方法20.2.5.1 仪器设备（1）圆孔筛：孔径为10mm、20mm、40mm。
（2）试模的尺寸（直径X高）：细粒土50mmX50mm、粗粒土100mmX100mm、碎石类土和掺水泥的级配碎石150mmX150mm。
（3）脱模器。
（4）液压千斤顶：0.2~1.0MN。
（5）反力框架：400kN以上。
（6）击锤和导筒：同表20.5中Z2的规定，同时击锤必须配备导筒，锤与导筒之间要有相应的间隙，使锤能自由落下，并设有排气孔。
击锤可用人工操作或机械操作，机械操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度均匀分布的装置。
（7）恒温恒湿箱或混凝土标准养护箱。
（8）水槽：深度应比试件高50mm。
（9）材料试验机：大于200kN。
（10）天平：称量200g，分度值0.01g；台称称量10kg，分度值5g。
（11）其他设备：量筒，拌种工具，漏斗，烘箱，称量盒。
20.2.5.2 试料准备（1）取具有代表性的风干试料，必要时，可在50℃烘箱内烘干，用木锤或木碾捣碎（不破坏原颗粒粒径），将试料过筛（细粒土应除去大于10mm的颗粒；粗粒土应除去大于20mm的颗粒；碎石类土应除去大于40mm的颗粒）备用，务用试料数量：细粒土（1.1~1.3）kg，碎石类土（74~78）kg。
在预定试验的前一天测定风干含水率。
所需风干试料的质量由下式计算。
m g=m dg(1+0.01w g) （20-6）试中：m g：风干改良土试料质量（g）;w g:改良土试样的风干含水率（%）；m dg：改良土干试料的质量（g）。
（2）混合料的最优含水率和最大干密度应预先击实试验确定。
（3）同一改良土应制备相同状态的试件数量：细粒土不少于6个；粗粒土不少于9个；碎石类土不少于13个。
细粒土可以一次称取6个试件的试样，粗粒土可以一次称取3个试件的试料，碎石类土和掺和水泥的级配碎石一次只称取一个试件的试料。
（4）根据试模尺寸，每个试件所需干试料质量：小试件￠50mmX50mm约需180~210g；中试件￠100mmX100mm约需1700~1900g；大试件￠150mmX150mm约需5700~6000 g。
无侧限抗压强度试验方法
20.2.5.1 仪器设备
（1）圆孔筛：孔径为10mm、20mm、40mm。
（2）试模的尺寸（直径X高）：细粒土50mmX50mm、粗粒土100mmX100mm、碎石类土和掺水泥的级配碎石150mmX150mm。
（3）脱模器。
（4）液压千斤顶：0.2~1.0MN。
（5）反力框架：400kN以上。
（6）击锤和导筒：同表20.5中Z2的规定，同时击锤必须配备导筒，锤与导筒之间要有相应的间隙，使锤能自由落下，并设有排气孔。
击锤可用人工操作或机械操作，机械操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度均匀分布的装置。
（7）恒温恒湿箱或混凝土标准养护箱。
（8）水槽：深度应比试件高50mm。
（9）材料试验机：大于200kN。
（10）天平：称量200g，分度值0.01g；台称称量10kg，分度值5g。
（11）其他设备：量筒，拌种工具，漏斗，烘箱，称量盒。
20.2.5.2 试料准备
（1）取具有代表性的风干试料，必要时，可在50℃烘箱内烘干，用木锤或木碾捣碎（不破坏原颗粒粒径），将试料过筛（细粒土应除去大于10mm的颗粒；粗粒土应除去大于20mm的颗粒；碎石类土应除去大于40mm的颗粒）备用，务用试料数量：细粒土（1.1~1.3）kg，碎石类土（74~78）kg。
在预定试验的前一天测定风干含水率。
所需风干试料的质量由下式计算。
m g=m dg(1+0.01w g) （20-6）
试中：m g：风干改良土试料质量（g）;
w g:改良土试样的风干含水率（%）；
m dg：改良土干试料的质量（g）。
（2）混合料的最优含水率和最大干密度应预先击实试验确定。
（3）同一改良土应制备相同状态的试件数量：细粒土不少于6个；粗粒土不少于9个；碎石类土不少于13个。
细粒土可以一次称取6个试件的试样，粗粒土可以一次称取3个试件的试料，碎石类土和掺和水泥的级配碎石一次只称取一个试件的试料。
（4）根据试模尺寸，每个试件所需干试料质量：小试件￠50mmX50mm约需180~210g；中试件￠100mmX100mm约需1700~1900g；大试件￠150mmX150mm约需5700~6000 g。
（5）将称取的干试料放入方盘（约40cmX60cmX70mm）内，按公式（20-6）计算应向试料中加的水量（细粒土使其含水率较最优含水率小于3%，粗粒和碎石类土按最优含水率计算），瘵试料与水拌和均匀后放入密封容器内浸润备用，石灰改良土和水泥、石灰改良土，可将石灰和土一起拌匀浸润。
浸润时间为生石灰不少于24h；黏性土12~24h；砂性土、砂砾土、红土砂砾，级配砂砾等约4h；含土很少的未筛分碎石、砂砾或砂约2h，掺水泥的级配碎石随拌随用。
（6）交浸润过的试料，加入预定数量的水泥并拌和均匀，在拌和过程中将预留的3%水（细粒土）加入试料中，使混合料的含水率达到最优含水率（拌和均匀的加有水泥的混合料应在1h内按下述方法制成试件，超过1h的混合料作废，其他混合料可不受此限，但也应尽快制成试件）。
注：水泥或石灰的剂量按干土质量的百分率计。
20.2.5.3 试样的制备
（1）静力压实法：利用反力框架和液压千斤顶将混合试料压入试模中。
加入混合试料的数量，按预定的干密度和试模容积计算。
m Sg=ρdg V(1+0.01w Sg) (20-7)
试中：m Sg：应取浸润混合料的数量（g）;
w Sg:浸润混合料的含水率（%）；
ρdg：改良土试件的干密度（g/cm3）;
V:试模的容积。
先将试模内壁和上下压柱底部涂上一薄层润滑油，再将试模的下压柱放入试模的下部，约外露2cm。
将称取预定数量的浸润混合料分2~3次用漏斗灌入试模中，每次灌入后都用夯棒轻轻均匀插实。
然后将上压柱放入试模内，也外露2cm。
再将整个试模连同上下压柱，放到反力框架内的千斤顶上，千斤顶下应入一扁球座，施加压力直至上下压柱都压入试模为止。
维持1min后，解除压力，取出试模，拿去上压柱，放到脱模器上利用千斤顶和下压柱将试件推出试模，称取试件的质量，准确至小试件1g；中试件2g；大试件5g；最后用游标卡尺量试件高度，准确至0.1mm。
注：1。
小试件可以将试料一次倒入试模中，上下压柱露出试模外约2cm部分应相等。
2。
用水泥稳定具有黏结性的材料制成的试件可以立即脱模；用水泥稳定无黏结材料制成的试件最好过数小时后再脱模。
（2）锤击法：步骤同静力压实法，不同的是以击实试验用的击锤代替反力框架和千斤顶将上下压柱击入已放有试件的试模内。
压柱顶面应垫一块牛皮，以保护锤面和压柱顶面不受损伤。
20.2.5.4 试件养生
（1）试件脱模称量后应立即放入密封的恒温恒湿箱内进行养生，养生时中、大试件应先用塑料薄膜包复。
（2）养生时间视需要而定，通常取养生7天。
养生期间的温度应保持在20±3℃。
（3）养生期的最后一天，将试件再次称量。
如果试件需要浸水时，应将试件放入水中浸泡24h，水面应高出试件顶部2.5mm。
取出试件用柔软的抹布吸去试件表面的余水，称取试件的质量。
在养生期间试件质量的损失：小试件不得超过1g；中试件不超过4g；大试件不超过10g。
试件质量损失超过此规定的，应作废。
质量损失是指水分损失，试件掉粒或掉块，不作为水分损失。
20.2.5.5 试验操作步骤
（1）取养生后（或已浸泡24h）的试件用游标卡尺量取试件高度，准确至0.1mm。
（2）将试件安装在材料试验机的升降台上进行抗压试验。
在试验过程中，应使试件的变形等速增加，并保持速率约为1mm/min，记录试件被破坏时的最大压力。
20.2.5.6 试验结果计算
R C=P/A (20-8)
式中：R C：无侧限抗压强度（MPa）,小于2.0MPa计算至0.01MPa；大于2.0MPa计算至0.1 MPa；
P：试件破坏时最大荷载（N）；
A：试件面积（mm2）。
20.2.5.7 允许偏差
（1）无侧限抗压强度相对标准偏差：
1
R C=1/n ∑ R C (20-9)
i=1
1
S=√ 1/n ∑ (R C–R C)2 (20-10)
i=1
C V=(S/ R C)X100% (20-11)
式中:C V:相对相对标准偏差;
R C :无侧限抗压强度平均值(MPa);
S:无侧限抗压强度标准偏差(MPa);
n:无侧限抗压强度试验试件个数。
（2）允许相对标准偏差C V%：
小试件 C V不大于10%
中试件 C V不大于15%
大试件 C V不大于20%。
