下载文档原格式

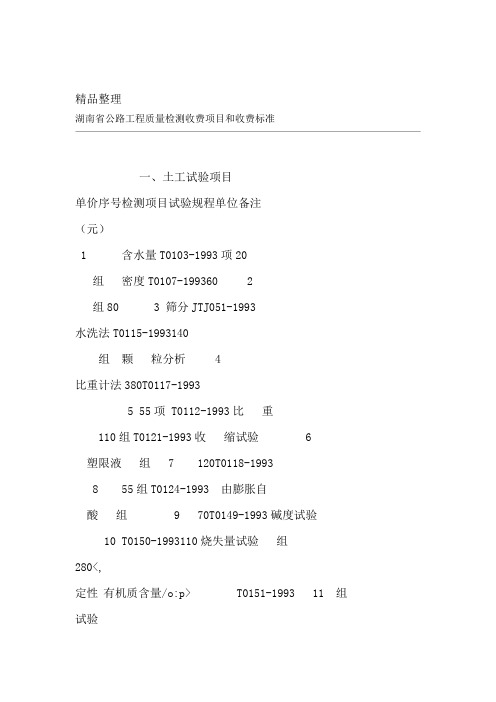

精品整理湖南省公路工程质量检测收费项目和收费标准一、土工试验项目单价序号检测项目试验规程单位备注（元）1 含水量T0103-1993项20组密度T0107-199360 2组80 3 筛分JTJ051-1993水洗法T0115-1993140组颗粒分析 4比重计法380T0117-19935 55项 T0112-1993比重110组T0121-1993收缩试验 6塑限液组 7 120T0118-19938 55组T0124-1993 由膨胀自酸组 9 70T0149-1993碱度试验10 T0150-1993110烧失量试验组280<,定性有机质含量/o:p> T0151-1993 11 组试验定量400页脚内容．精品整理200细粒土组T0131-1993击实试验 12 中粒土、300粗粒土）CBR承载比（组900T0134-1993 13试验组回弹模量T0135-1993650承载板法 14组直剪试验T0140-1993180 15固结快剪试组180 T0137-1993 16验组JTJ051-1993三轴试验900 17无侧限抗压项 18 T0148-1993 45强度项 30T0138-1993压缩试验 19二、集料试验项目单单价（元）试验规程序号检测项目备注位组粗 1 60 T0302-2000集料筛分粗集料表观 2 50 T0304-2000组密度页脚内容．精品整理粗集料含水 3 T0305-1994组50率粗集料堆积T0309-1994组45 4 密度粗集料空隙T0309-2000组45 5率粗集料含泥 6 组T0310-200045量粗集料针片 T0311-200055 7 组状含量粗集料软石 T320-2000 组90 8含量粗集料磨耗 T0317-2000 组 9 280值粗集料磨光 10 800组T0321-1994值11 水泥 T0315-1994粗集料压碎80组沥青路值 12 T0316-2000面页脚内容．精品整理55定性粗集料有机组T0313-1994 13 质含量定量70粗集料坚固 260 T0314-2000 14 组性70 15 细集料筛分T0327-2000组容量瓶T0328-2000法细集料表观李氏比 45 16 组密度重T0329-2000瓶法细集料含水 45T0332-1994 17 组率细集料含硫 18 T0341-1994 70 组量细集料云母 19 70T0337-1994组含量细集料含泥 20 T0333-2000组 45量细集料坚固 21 组 T0340-199490性页脚内容．精品整理70定性细集料有机组T0336-1994 22质含量定量110三、岩石试验项目序号检测项目试验规程单位单价（元）备注含加工费单轴抗压组1600T0213-1994200磨耗值2T0221-1994组3003样坚固性T0212-1994岩石抗压弹性模T0217-1994组41000量四、砂浆试验单价检测项试验规程单位备注序号（元）目抗压JTJ053-1994组140配合比2JTJ053-1994组180设计五、水泥常规试验序号检测项目试验规程单位单价（元）备注页脚内容．精品整理标准稠度、细1水泥常规试验JTJ053-1994组600度、凝结时间、胶砂强度六、水泥砼试验单价检测项备注单位序号试验规程（元）目50 抗压T0517-1994组 1T0520-1994 2 抗折组60抗压组水泥砼JTJ053-19948003 配合比抗折900JTJ053-1994组设计450 样T0528-1994抗渗性 4720 组T0525-1994抗冻性 5一种外含加剂，基准试JTJ053-1994外加剂 1800 全套 6验和原材试验七、无机结合料试验页脚内容．精品整理序号检测项目试验规程单位单价（元）备注不包括制件和养1无側限抗压强度T0805-1994个10生2石灰化学分析JTJ057-1994组180MgO,CaO含量3配合比设计组1300包括击实八、沥青及沥青混合料试验单价单备注序号试验规程检测项目（元）位每样脱水沥青密度组T0603-1993100 1 元50试验另收沥青针入 100组 2 T0604-2000度试验沥青软化组T0606-2000100 3点试验沥青延度 T0605-1993 4 100组试验沥青含水组 T0612-1993100 5量试验6 组130T0613-1993青脆点沥页脚内容．精品整理试验沥青溶解 7 T0607-1993组180度试验沥青粘附T0616-1993 组100 8性试验沥青弹性T0662-2000组180 9恢复试验沥青闪点 10 组T0611-1993180试验沥青含蜡 T0615-20002000组 11量试验沥青薄膜组 JTJ052-2000全套1800 12老化试验沥青动力组 T0620-2000 900 13粘度试验沥青旋转组 T0625-2000900 14粘度试验沥青运动 T0619-19931100组 15粘度试验16 720 T0724-1993沥青混合组燃烧法页脚内容．精品整理料沥青含T0722-1993组720离心法量试验沥青混合1料马歇尔个油石480组 17 T0710-2000比稳定度试验沥青混合600一组6个 18 料劈裂试T0716-1993组验沥青混合900料冻融劈 19 T0729-2000组裂试验沥青混合1500 20 个料车辙试T0719-1993验沥青混合90 21 T0713-2000组料抗压试验九、金属试验备注检测项目单价（元）序号试验规程单位页脚内容．精品整理圆钢φ6-φ25GB228-273535GB228-2710-Φ20螺Φ拉组155Φ20-Φ25GB228-27伸蚊70GB228-27Φ25-Φ32纲30组弯曲GB232-88270组GB/T230-913洛氏硬度拉伸和弹模5钢铰线力学性能JTJ055-83组900超过100t每增加6千斤顶标定个1t180加1元十、橡胶支座备注单位单价（元）试验规程序号检测项目500＜200T组1抗压强度800≥200T8002组弹性模量十一、交通安全设施试验项目页脚内容．精品整理序检测项目试验规程单位单价（元）备注号镀锌量1JT/281-1995项160(SBCT3)波测厚镀锌量(352项形)仪梁703项锌层均匀性160锌附着性项4705km顺直度隔70km6立柱中距离70竖直度km7栅70km柱高程870密度9JT/280-1995项7010涂料状态项标7011项软化点线160抗压强度12项涂160项13色度性能料不粘胎干燥时70项14间页脚内容．精品整理15耐水性项707016耐碱性项24017耐磨性项7018项加热残留分70项19流动度70项20玻璃珠含量16021项逆反光系数160项柔韧性22160遮盖率23项110加热稳定性24项7025项渗色70项26固体含量7027粘度项70密度28项JT/280-19954529状态JT/T280-1995项玻4530密度项璃4531粒径项珠7032外观项页脚内容．精品整理33折射率项16045项34耐水性45颜色项3570项36固体含量底油160涂布量项37 10干燥时间项38十二、通信管道试验项目单价序备注单位检测项目试验规程（元）号160项GB/T5836.1-921拉伸强度702段裂伸长率项110项扁平试验3160落锤冲击4项1105纵向回缩项160项维卡软化强度6110项刚性试验71808<50mm钢管试验冷弯项页脚内容．精品整理9GB/T3092-1993镀锌量项160180项>50mm压扁1045尺寸测定项114512表观项十三、桩基检测项目备注单位单价（元）序号检测项目试验规程400钻芯取样米1米以上增20米增收103根管600加根/100元超声波检测2米以上增20米增收4根管加90010根/150元5003根小应变十四、路基、路面现场检测项目备注单位试验规程检测项目序号单价（元）取芯T0912-951路面厚度、压实度400点页脚内容．精品整理（取芯/核子仪）T0924-95点300核子仪路面基层压实度200T0921-952点（灌砂法）灌砂法70T0921-95环刀法路基压实度3T0923-95点60核子仪T0922-9535353mT0931-95直尺130kmT0932-95平整度4八轮仪每160T0933-95激光仪900CBR/组回弹模量T0941-95路基5110基层强度6点杠杆仪T0951-9515点7弯沉落锤仪T0953-9545108T0961-95点构造深度20T0964-959磨擦系数点几何尺寸（曲线半1800台班坡长、径、最大纵坡、T0911-9510最小视距）页脚内容．精品整理11横坡度T0911-95km7010T0911-95点12纵断高程10点13中线偏位T0911-95514路基、路面宽度点T0911-955T0931-95点15车辙（3m直尺）每车道路面破损16km4570点渗水系数17十五、桥梁静、动载试验长度单价序备注结构类型单位试验规程号动载静载）m（25000≤25简支梁、板孔1表列费用未列桥90400每增1m租入加载设备、14000≤5040000支架工车台班、孔T2形钢构桥90每增1m360作棚、电源、照桥面超明费用。
土的无侧限抗压强度原始记录摘要：一、无侧限抗压强度的概念与意义二、无侧限抗压强度试验的步骤与方法三、无侧限抗压强度试验结果的分析与应用正文：土的无侧限抗压强度试验是评估土壤力学性质的重要方法之一。
无侧限抗压强度指的是试块在实验中不对试块的侧边加以限制，是一种理论试验值。
这种试验值可以用于预测土壤在工程应用中的承载能力、稳定性等特性。
一、无侧限抗压强度的概念与意义无侧限抗压强度试验是通过对土壤样品进行垂直压力施加，测定土壤样品在无侧向压力的情况下抵抗轴向压力的极限强度。
这个强度值反映了土壤的内部抵抗力，是评估土壤力学性质的重要指标。
在土地工程、道路工程等领域有着重要的应用价值。
二、无侧限抗压强度试验的步骤与方法无侧限抗压强度试验的具体步骤如下：1.制备土壤样品：根据试验要求，选取代表性的土壤样品。
样品应尽量保持原状，避免扰动。
2.安装试验设备：试验设备包括压力机、路强仪、电子秤、脱模器等。
3.施加压力：将土壤样品放置在试验设备上，逐渐施加垂直压力，直至土壤样品破裂。
4.记录数据：记录施加的压力值和土壤样品破裂时的压力值，计算无侧限抗压强度。
5.重复试验：为提高试验结果的可靠性，应进行多次试验，取平均值。
三、无侧限抗压强度试验结果的分析与应用试验结果可以反映土壤的力学性质，为工程设计提供依据。
无侧限抗压强度值越高，说明土壤的承载能力和稳定性越好。
在实际工程中，根据土壤的无侧限抗压强度，可以合理选择基础形式、设计荷载分布，确保工程安全。
此外，无侧限抗压强度试验还可以用于评价土壤改良效果。
通过试验比较改良前后的土壤无侧限抗压强度，可以评估土壤改良措施的有效性。
总之，土的无侧限抗压强度试验是一项重要的土壤力学性质研究方法，其结果对于工程设计和施工具有实用意义。

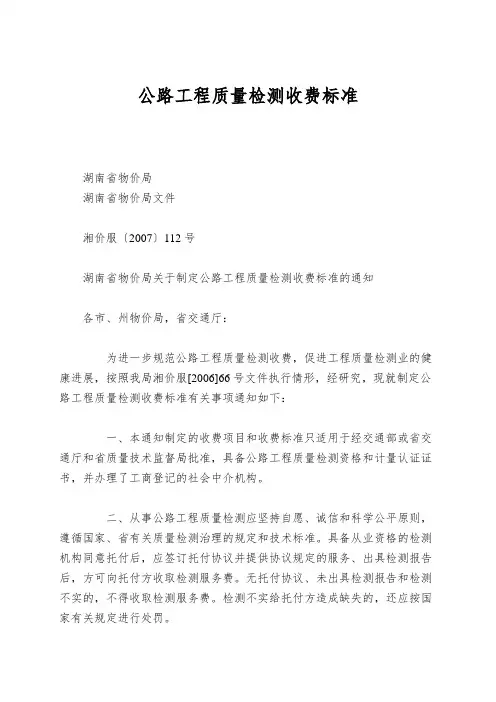

公路工程质量检测收费标准湖南省物价局湖南省物价局文件湘价服〔2007〕112号湖南省物价局关于制定公路工程质量检测收费标准的通知各市、州物价局，省交通厅：为进一步规范公路工程质量检测收费，促进工程质量检测业的健康进展，按照我局湘价服[2006]66号文件执行情形，经研究，现就制定公路工程质量检测收费标准有关事项通知如下：一、本通知制定的收费项目和收费标准只适用于经交通部或省交通厅和省质量技术监督局批准，具备公路工程质量检测资格和计量认证证书，并办理了工商登记的社会中介机构。
二、从事公路工程质量检测应坚持自愿、诚信和科学公平原则，遵循国家、省有关质量检测治理的规定和技术标准。
具备从业资格的检测机构同意托付后，应签订托付协议并提供协议规定的服务、出具检测报告后，方可向托付方收取检测服务费。
无托付协议、未出具检测报告和检测不实的，不得收取检测服务费。
检测不实给托付方造成缺失的，还应按国家有关规定进行处罚。
三、湖南省公路工程质量检测服务费标准见附表。
各市州可按照当地实际，在不超过本通知规定的标准范畴内确定具体标准。
四、公路工程质量检测服务费属重要服务价格，实行政府定价治理，各公路工程质量检测机构应到当地同级物价部门办理服务价格变更登记，使用国家规定的票据，认真做好收费公示工作，自觉同意物价部门的监督治理。
五、本通知自2007年10月1日起执行，有效期三年。
附：湖南省公路工程质量检测收费项目和收费标准二○○七年九月十二日附件：湖南省公路工程质量检测收费项目和收费标准一、土工试验项目二、集料试验项目三、岩石试验项目四、砂浆试验五、水泥常规试验六、水泥砼试验七、无机结合料试验八、沥青及沥青混合料试验九、金属试验十、橡胶支座十一、交通安全设施试验项目十二、通信管道试验项目十三、桩基检测项目十四、路基、路面现场检测项目十五、桥梁静、动载试验。

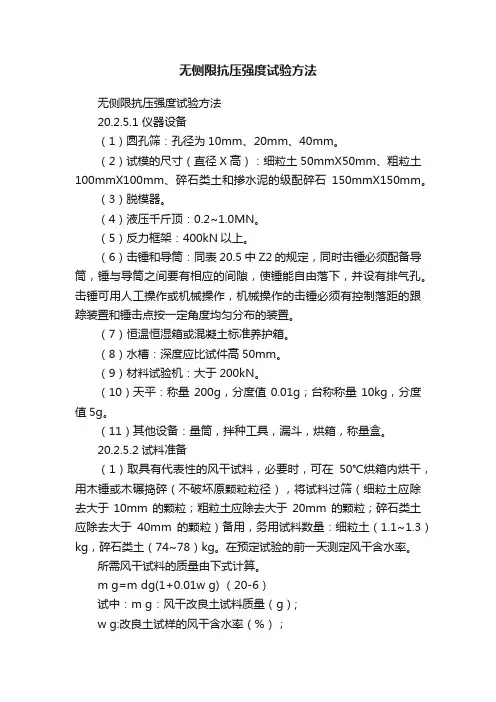

无侧限抗压强度试验方法无侧限抗压强度试验方法20.2.5.1 仪器设备（1）圆孔筛：孔径为10mm、20mm、40mm。
（2）试模的尺寸（直径X高）：细粒土50mmX50mm、粗粒土100mmX100mm、碎石类土和掺水泥的级配碎石150mmX150mm。
（3）脱模器。
（4）液压千斤顶：0.2~1.0MN。
（5）反力框架：400kN以上。
（6）击锤和导筒：同表20.5中Z2的规定，同时击锤必须配备导筒，锤与导筒之间要有相应的间隙，使锤能自由落下，并设有排气孔。
击锤可用人工操作或机械操作，机械操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度均匀分布的装置。
（7）恒温恒湿箱或混凝土标准养护箱。
（8）水槽：深度应比试件高50mm。
（9）材料试验机：大于200kN。
（10）天平：称量200g，分度值0.01g；台称称量10kg，分度值5g。
（11）其他设备：量筒，拌种工具，漏斗，烘箱，称量盒。
20.2.5.2 试料准备（1）取具有代表性的风干试料，必要时，可在50℃烘箱内烘干，用木锤或木碾捣碎（不破坏原颗粒粒径），将试料过筛（细粒土应除去大于10mm的颗粒；粗粒土应除去大于20mm的颗粒；碎石类土应除去大于40mm的颗粒）备用，务用试料数量：细粒土（1.1~1.3）kg，碎石类土（74~78）kg。
在预定试验的前一天测定风干含水率。
所需风干试料的质量由下式计算。
m g=m dg(1+0.01w g) （20-6）试中：m g：风干改良土试料质量（g）;w g:改良土试样的风干含水率（%）；m dg：改良土干试料的质量（g）。
（2）混合料的最优含水率和最大干密度应预先击实试验确定。
（3）同一改良土应制备相同状态的试件数量：细粒土不少于6个；粗粒土不少于9个；碎石类土不少于13个。
细粒土可以一次称取6个试件的试样，粗粒土可以一次称取3个试件的试料，碎石类土和掺和水泥的级配碎石一次只称取一个试件的试料。
（4）根据试模尺寸，每个试件所需干试料质量：小试件￠50mmX50mm约需180~210g；中试件￠100mmX100mm约需1700~1900g；大试件￠150mmX150mm约需5700~6000 g。
土壤无侧限试验仪原理
土壤无侧限试验仪是一种用于测试土壤或类似土壤材料的无侧限抗压强度的仪器。
其原理是基于无侧限压力试验，通过施加轴向压力，使试样在无侧限条件下发生压缩直至破裂。
在无侧限压力试验中，试样在无侧限条件下受到轴向压力的压缩，随着压力的增加，试样逐渐被压缩，最终达到破裂状态。
通过测量试样破裂时的压力和尺寸变化，可以计算出无侧限抗压强度。
土壤无侧限试验仪一般由压力机、试验筒和测力计等部分组成。
压力机用于施加轴向压力，试验筒用于盛装试样，测力计则用于测量试样受到的压力。
在试验过程中，试样被放置在试验筒中，然后通过压力机施加轴向压力。
随着压力的增加，试样逐渐被压缩，同时测力计记录下试样受到的压力。
当试样破裂时，试验结束，记录下破裂时的压力和尺寸变化。
土壤无侧限试验仪的应用范围广泛，可以用于测试土壤、岩石、混凝土等材料的无侧限抗压强度。
通过该试验可以了解材料的力学性质、强度特性、应力应变关系等重要参数，为工程设计和施工提供重要的参考依据。

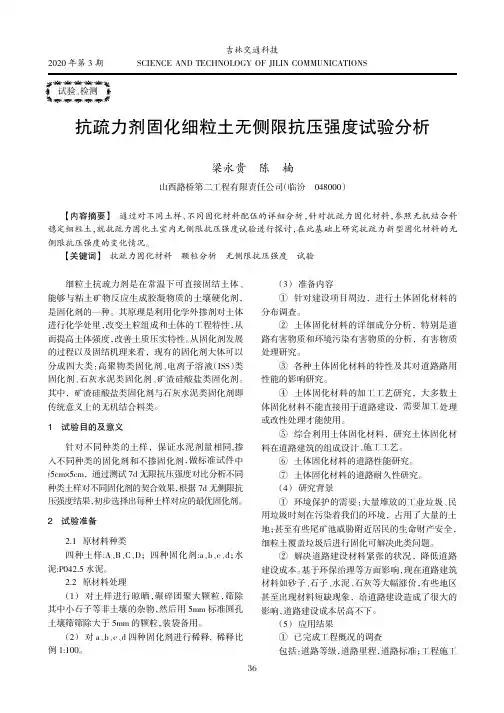

2020年第3期吉林交通科技SCIENCE AND TECHNOLOGY OF JILIN COMMUNICATIONS试验、检测抗疏力剂固化细粒土无侧限抗压强度试验分析梁永贵陈楠山西路桥第二工程有限责任公司（临汾048000）【内容摘要】通过对不同土样、不同固化材料配伍的详细分析，针对抗疏力固化材料，参照无机结合料稳定细粒土，就抗疏力固化土室内无侧限抗压强度试验进行探讨，在此基础上研究抗疏力新型固化材料的无侧限抗压强度的变化情况。
【关键词】抗疏力固化材料颗粒分析无侧限抗压强度试验细粒土抗疏力剂是在常温下可直接固结土体、能够与粘土矿物反应生成胶凝物质的土壤硬化剂，是固化剂的一种。
其原理是利用化学外掺剂对土体进行化学处里，改变土粒组成和土体的工程特性，从而提高土体强度，改善土质压实特性。
从固化剂发展的过程以及固结机理来看，现有的固化剂大体可以分成四大类：高聚物类固化剂、电离子溶液（ISS）类固化剂、石灰水泥类固化剂、矿渣硅酸盐类固化剂。
其中，矿渣硅酸盐类固化剂与石灰水泥类固化剂即传统意义上的无机结合料类。
1试验目的及意义针对不同种类的土样，保证水泥剂量相同,掺入不同种类的固化剂和不掺固化剂，做标准试件中∮5cm×5cm，通过测试7d无限抗压强度对比分析不同种类土样对不同固化剂的契合效果，根据7d无侧限抗压强度结果，初步选择出每种土样对应的最优固化剂。
2试验准备2.1原材料种类四种土样:A、B、C、D；四种固化剂:a、b、c、d；水泥:P042.5水泥。
2.2原材料处理（1）对土样进行晾晒，碾碎团聚大颗粒，筛除其中小石子等非土壤的杂物，然后用5mm标准圆孔土壤筛筛除大于5mm的颗粒，装袋备用。
（2）对a、b、c、d四种固化剂进行稀释,稀释比例1:100。
（3）准备内容1〇针对建设项目周边，进行土体固化材料的分布调查。
2〇土体固化材料的详细成分分析，特别是道路有害物质和环境污染有害物质的分析，有害物质处理研究。

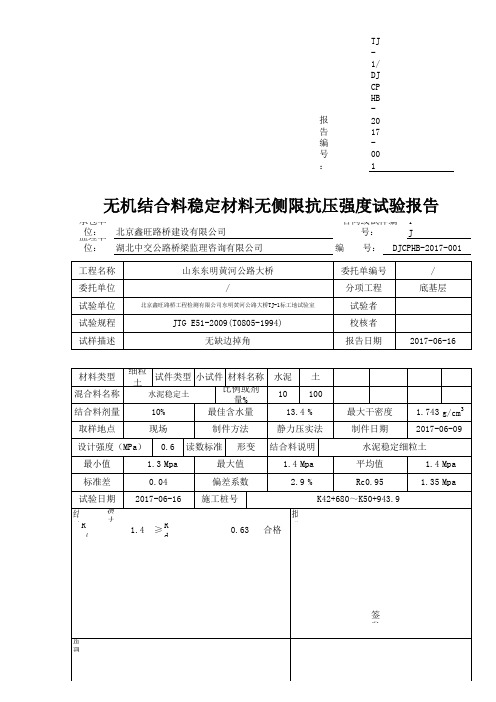

F17 无侧限饱水抗压强度检验报告
委托编号：
检验编号：
技术负责人：校核人：检验人：
无侧限饱水抗压强度检验试验样品送样注意事项
在现场按规定频率取样，按工地预定达到的压实度制备试件。
每2000m2或每工作班制作一组试件：不论稳定细粒土、中粒土或粗粒土。
当多次偏差系数C
V
≤10％时，可为6个试件；
C V ＝10％～15％时，可为9个试件；C
V
＞15％时，可为13个试件。
从拌和好的料堆中铲取有代表性的混合料，取样数量视粒径大小而定。
细粒土最大粒径
不超过10mm，中粒土最大粒径不超过25mm，粗粒土最大粒径不超过40mm。
单个试件所需的质量按下列公式计算：
m=ρd×K×V×（1+w）
按上述公式计算的重量×（所需+2～3个）试件个数，来计算所需送料的重量。
试件最好在现场成型，当现场不具备成型的条件时，应送到附近的是有条件成型的试验室立即成型。
在制件时必须尽可能的缩短从加水拌和到水泥凝结的延迟时间。
延迟时间越大，混合料的强度和干密度损失愈大。
样品标识必须填清楚工程名称、委托单位、使用部位、代表桩号、设计强度、配比组成、击实指标、要求压实度、胶凝材料的品种及等级等信息。

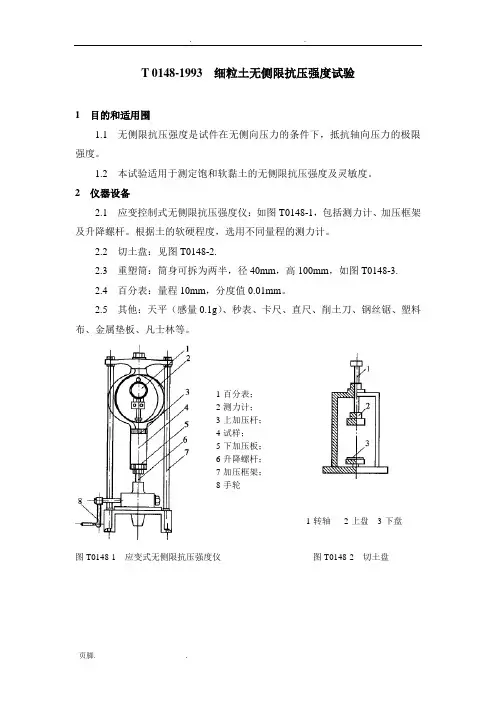

T 0148-1993 细粒土无侧限抗压强度试验
1 目的和适用范围
1.1 无侧限抗压强度是试件在无侧向压力的条件下，抵抗轴向压力的极限强度。
1.2 本试验适用于测定饱和软黏土的无侧限抗压强度及灵敏度。
2 仪器设备
2.1 应变控制式无侧限抗压强度仪：如图T0148-1，包括测力计、加压框架及升降螺杆。
根据土的软硬程度，选用不同量程的测力计。
2.2 切土盘：见图T0148-2.
2.3 重塑筒：筒身可拆为两半，内径40mm，高100mm，如图T0148-
3.
2.4 百分表：量程10mm，分度值0.01mm。
2.5 其他：天平（感量0.1g）、秒表、卡尺、直尺、削土刀、钢丝锯、塑料布、金属垫板、凡士林等。
1-百分表；
2-测力计；
3-上加压杆；
4-试样；
5-下加压板；
6-升降螺杆；
7-加压框架；
8-手轮
1-转轴2-上盘3-下盘
图T0148-1 应变式无侧限抗压强度仪图T0148-2 切土盘
3 试样
3.1 将原状土样按天然层次方向放在桌面上，用削土刀或钢丝锯削成稍大于试件直径的土柱，放入切土盘的上下盘之间，再用削土刀或钢丝锯沿侧面自上而下细心切削。
同时边转动圆盘，直至达到要求的直径为止。
取出试件，按要求的高度削平两端。
端面要平整，且与侧面垂直，上下均匀。
如试件表面因有砾石或其他杂物而成空洞时，允许用土填补。
3.2 试件直径与高度应与重塑筒直径和高度相同，一般直径为40~50mm ，高为100~120mm 。
试件高度与直径之比应大于2，按软土的软硬程度采用2.0~2.5。
4 试验步骤
4.1 将切削好的试件立即称量，准确至0.1g 。
同时取切削下的余土测定含水率。
用卡尺测量其高度及上、中、下各部位直径，按下式计算其平均直径D 0：
4
23
210D D D D ++=
(T0148-1)
式中： D 0——试件平均直径（cm ）
D 1、D 2、D 3——试件上、中、下各部位的直径（cm ）。
4.2 在试件两端抹一层凡士林；如为防止水分蒸发，试件侧面也可抹一层薄凡士林。
4.3 将制备好的试件放在应变控制式无侧限抗压强度仪下加压板上，转动手轮，使其与上加压板刚好接触，调测力计百分表读书为零点。
4.4 以轴向应变1%/min~3%/min 的速度转动手轮（0.06~0.12mm/min ），使
图T0148-3 重塑筒
1-重塑筒筒身（可以拆成两半） 2-钢箍； 3-接缝
试验在8~20min 内完成。
4.5 应变在3%以前，每0.5%应变记读百分表读书一次；应变达到3%以后，每1%应变记读百分表读书一次。
4.6 当百分表达到峰值或读数达到稳定，再继续剪3%~5%应变值即可停止试验。
如读书无稳定值，则轴向应变达20%时即可停止试验。
4.7 试验结束后，迅速反转手轮，取下试件，描述破坏情况。
4.8 如需测定灵敏度，则将破坏后的试件去掉表面的凡士林，再加上少许土，包以塑料布，用手捏搓破坏其结构，重塑为圆柱形，放入重塑筒内，用金属垫板挤成与筒体积相等的试件，即与重塑前尺寸相等，然后立即重复本试验4.3~4.7步骤进行试验。
5 结果整理
5.1 按下式计算轴向应变：
1h h
∆=
ε （T0148-2） R L -n h ∆=∆ (T0148-3) 式中：1ε——轴向应变（%）； h 0——试件起始高度（cm ）； h ∆——轴向变形（cm ）； n ——手轮转速；
L ∆——手轮每转一转，下加压板上升高度（cm ）；
R ——百分表读书（cm ）。
5.2 按下式计算试件平均断面积；
1
a 1ε-=
A A (T0148-4)
式中：A a ——校正后的断面积（cm 2）； A 0——试件起始面积（cm 2）。
5.3 应变控制式无侧限抗压强度仪上试件所受轴向应力按下式计算： a
10A CR
=
σ （T0148-5） 式中：σ——轴向压力（kPa ）；
C ——测力计校正系数（N/0.01mm ）； R ——百分表读书（0.01mm ）； a A ——校正后试件的面积（cm 2
）。
5.4 以轴向应力为众坐标，轴向应变为横坐标，绘制应力—应变曲线（图T0148-4）。
以最大轴向应力作为无侧限抗压强度。
若最大轴向应力不明显，取轴向应变15%处的应力作为该试件的无限抗压强度q u 。
5.5 按下式计算灵敏度S t ：
u
u
t q q '=
S （T0148-6） 式中：q u ——原状试件的无侧限抗压强度（kPa ）； u q '——重塑试件的无侧限抗压强度（kPa ）。
5.6 本试验记录格式如表T0148-1。
表T0148-1 无侧限抗压强度试验记录
图T0148-4 轴向应力与应变的关系曲线 1-原状试样；2-重塑试样
6 报告
6.1 土的鉴别分类代号。
6.2 土的无侧限抗压强度q u（kPa）。
6.3 土的灵敏度S t。
