时差法与多普勒超声波流量计的对比

超声波流量计是20世纪70年代开始应用的一种流量仪表，和电磁流量计一样，因为仪表流通通道未设置任何阻碍件，都属于无阻碍流量计，适合测量大管径和不易接触的流体。超声波流量计测量是一种间接测量方法，主要有多普勒法和时差法两种方式。在污水测量中应用广泛的是多普勒超声波流量计。

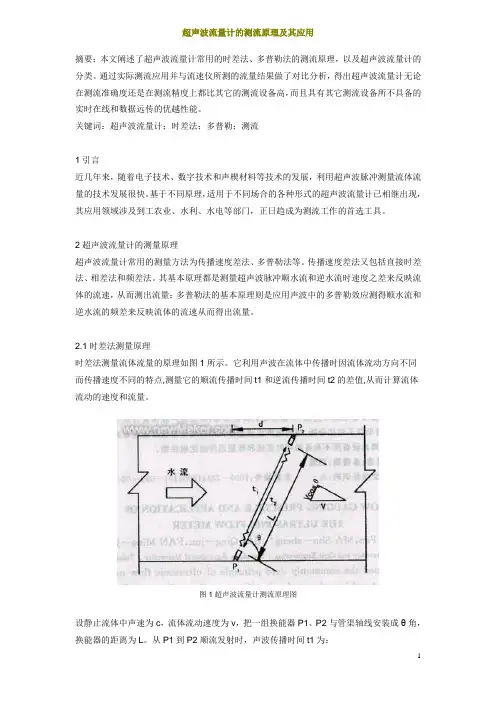

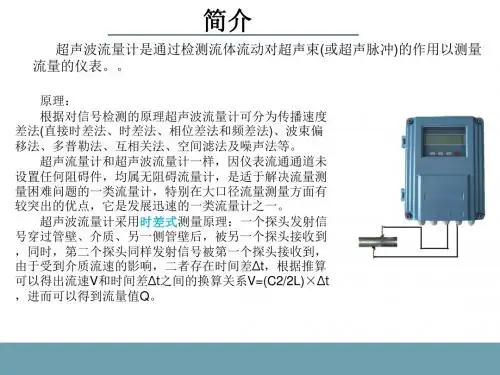

时差法超声波流量计的工作原理：在流体中超声波信号顺流时传播速度快，逆流时信号传播速度慢，通过测量超声波信号在流体中顺流和逆流传播时间差，即时差，间接测出流体流速，再通过流速可以计算出流体流量。时差法适合用于测量纯净流体，有较多气泡或杂质的流体会阻碍超声波正常传播，会影响测量结果不准确。

多普勒超声波流量计的工作原理：超声接收器接收到超声波传播途中遇到的悬浮物质或微小气泡而被散射的信号。发射信号频率受多普勒效应（利用声波所产生的多普勒频移现象，通过在静止点检测从移动源所发射声波产生的多普勒频移来计算散射体流动速度进行测量）的影响变为不同的信号频率，根据频率之差与流体流速的数量关系，可算出流体流量。多普勒法流量计适用于测量浑浊流体，但只能测量杂质约50mg/L以上的流体。多普勒法测量精度低于时差法。
