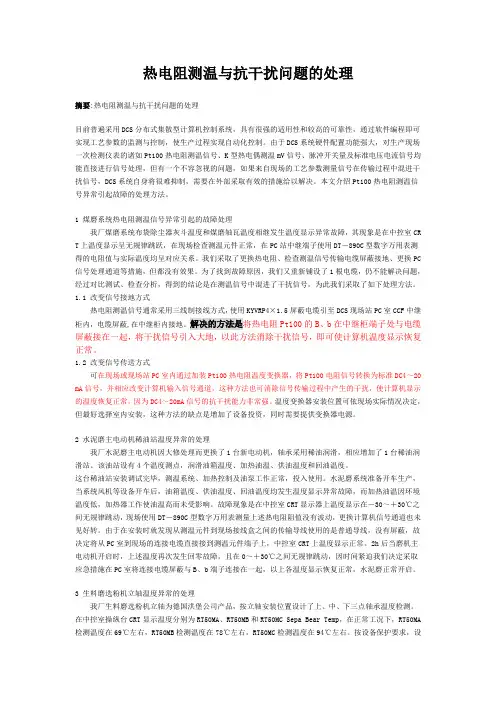

热电阻测温与抗干扰问题的处理摘要:热电阻测温与抗干扰问题的处理目前普遍采用DCS分布式集散型计算机控制系统，具有很强的适用性和较高的可靠性，通过软件编程即可实现工艺参数的监测与控制，使生产过程实现自动化控制。

由于DCS系统硬件配置功能强大，对生产现场一次检测仪表的诸如Pt100热电阻测温信号、K型热电偶测温mV信号、脉冲开关量及标准电压电流信号均能直接进行信号处理，但有一个不容忽视的问题，如果来自现场的工艺参数测量信号在传输过程中混进干扰信号，DCS系统自身将很难抑制，需要在外部采取有效的措施给以解决。

本文介绍Pt100热电阻测温信号异常引起故障的处理方法。

1 煤磨系统热电阻测温信号异常引起的故障处理我厂煤磨系统布袋除尘器灰斗温度和煤磨轴瓦温度相继发生温度显示异常故障，其现象是在中控室CR T上温度显示呈无规律跳跃，在现场检查测温元件正常，在PC站中继端子使用DT－890C型数字万用表测得的电阻值与实际温度均呈对应关系。

我们采取了更换热电阻、检查测温信号传输电缆屏蔽接地、更换PC 信号处理通道等措施，但都没有效果。

为了找到故障原因，我们又重新铺设了1根电缆，仍不能解决问题，经过对比测试、检查分析，得到的结论是在测温信号中混进了干扰信号，为此我们采取了如下处理方法。

1.1 改变信号接地方式热电阻测温信号通常采用三线制接线方式，使用KYVRP4×1.5屏蔽电缆引至DCS现场站PC室CCF中继柜内，电缆屏蔽,在中继柜内接地。

解决的方法是将热电阻Pt100的B、b在中继柜端子处与电缆屏蔽接在一起，将干扰信号引入大地，以此方法消除干扰信号，即可使计算机温度显示恢复正常。

1.2 改变信号传送方式可在现场或现场站PC室内通过加装Pt100热电阻温度变换器，将Pt100电阻信号转换为标准DC4～20 mA信号，并相应改变计算机输入信号通道，这种方法也可消除信号传输过程中产生的干扰，使计算机显示的温度恢复正常，因为DC4～20mA信号的抗干扰能力非常强。

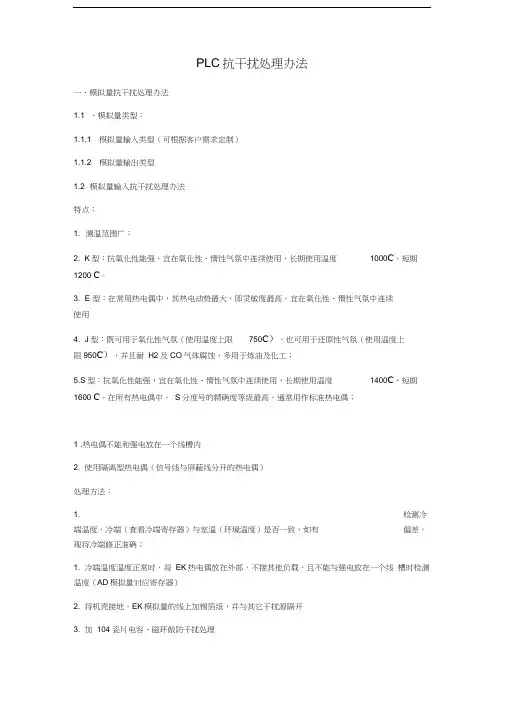

PLC抗干扰处理办法一、模拟量抗干扰处理办法1.1 、模拟量类型：1.1.1 模拟量输入类型（可根据客户需求定制）1.1.2 模拟量输出类型1.2 模拟量输入抗干扰处理办法特点：1. 测温范围广：2. K型：抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000C，短期1200 C。

3. E 型：在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用4. J型：既可用于氧化性气氛（使用温度上限750C），也可用于还原性气氛（使用温度上限950C），并且耐H2及CO气体腐蚀，多用于炼油及化工；5.S型：抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400C，短期1600 C。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；1 .热电偶不能和强电放在一个线槽内2. 使用隔离型热电偶（信号线与屏蔽线分开的热电偶）处理方法：1. 检测冷端温度，冷端（查看冷端寄存器）与室温（环境温度）是否一致，如有偏差，现将冷端修正准确；1. 冷端温度温度正常时，将EK热电偶放在外部，不接其他负载，且不能与强电放在一个线槽时检测温度（AD模拟量对应寄存器）2. 将机壳接地，EK模拟量的线上加锡箔纸，并与其它干扰源隔开3. 加104 瓷片电容、磁环做防干扰处理4. 开关量信号和模拟量信号分开走，模拟信号最好采用单独屏蔽线5. 集成电路或晶体管设备的输入输出信号线，必须使用屏蔽电缆，在输入输出侧悬空，而在控制器侧接地。

6. 信号线缆要远离强干扰源，如电焊机、大功率硅整流装置和大型动力设备。

7. 交流输入输出信号与直流输入输出信号应分别使用各自的电缆，并按传输信号种类分层敷设8. 采用隔离器，把信号源与PLC隔离开，通过隔离器在把信号输入到PLG9. 采用隔离变送器，将温度信号通过隔离变送器转换成电压信号或电流信号在送入到PLC。

1.2.2 PT100特点：1. 测温范围：-99.9~499.9 C,线距越长线损越大1. 三线制PT100需要并成两线制接线，AD端接信号线，其余两根接在GND端2. 线距1.5m 左右，若测温距离长需使用特殊的延长线（线损小）3. 滤波，（1）电容滤波：如果串模干扰频率比被测信号频率高，则采用输入低同滤波器来抑制高频串模干扰，（这里我们可以采用一个47UF\16V 的电解电容来处理）（2）数字滤波：PLC内部有特需寄存器，可以改变数值的大小来确定温度采集的频率。

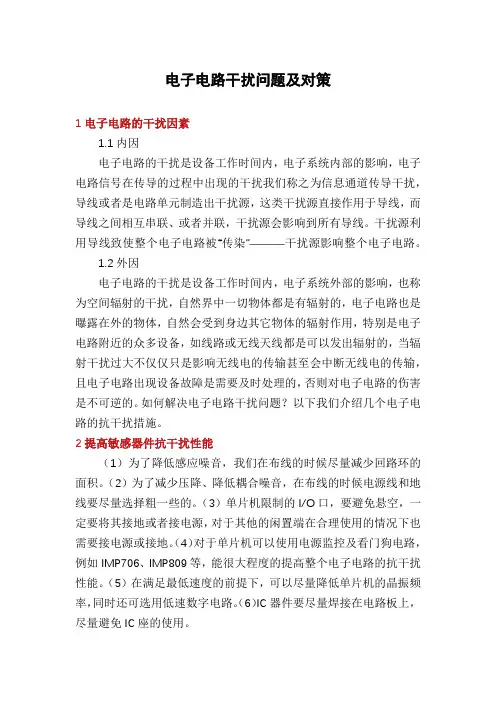

电子电路干扰问题及对策1电子电路的干扰因素1.1内因电子电路的干扰是设备工作时间内，电子系统内部的影响，电子电路信号在传导的过程中出现的干扰我们称之为信息通道传导干扰，导线或者是电路单元制造出干扰源，这类干扰源直接作用于导线，而导线之间相互串联、或者并联，干扰源会影响到所有导线。

干扰源利用导线致使整个电子电路被“传染”―――干扰源影响整个电子电路。

1.2外因电子电路的干扰是设备工作时间内，电子系统外部的影响，也称为空间辐射的干扰，自然界中一切物体都是有辐射的，电子电路也是曝露在外的物体，自然会受到身边其它物体的辐射作用，特别是电子电路附近的众多设备，如线路或无线天线都是可以发出辐射的，当辐射干扰过大不仅仅只是影响无线电的传输甚至会中断无线电的传输，且电子电路出现设备故障是需要及时处理的，否则对电子电路的伤害是不可逆的。

如何解决电子电路干扰问题？以下我们介绍几个电子电路的抗干扰措施。

2提高敏感器件抗干扰性能（1）为了降低感应噪音，我们在布线的时候尽量减少回路环的面积。

（2）为了减少压降、降低耦合噪音，在布线的时候电源线和地线要尽量选择粗一些的。

（3）单片机限制的I/O口，要避免悬空，一定要将其接地或者接电源，对于其他的闲置端在合理使用的情况下也需要接电源或接地。

（4）对于单片机可以使用电源监控及看门狗电路，例如IMP706、IMP809等，能很大程度的提高整个电子电路的抗干扰性能。

（5）在满足最低速度的前提下，可以尽量降低单片机的晶振频率，同时还可选用低速数字电路。

（6）IC器件要尽量焊接在电路板上，尽量避免IC座的使用。

3抑制干扰源先将就干扰源进行了解及分类，干扰源分为杂散电磁干扰、地线干扰源、信号通道干扰。

3.1杂散电磁干扰杂散电磁场会造成杂散电磁干扰，电子电路身边的各种分散电路都会有杂散电磁场，而这种杂散电磁场是波动的，就像起风的水面上的波纹一般，此时这种波动的磁场就会进行传导，逐步威胁放大电路的重要元器件，输入电路形成电压干扰，当形成了干扰电压便会形成较强的干扰电流回路，以降低分布电容的数值，避免电源变压器受到高频信号带来的干扰问题。

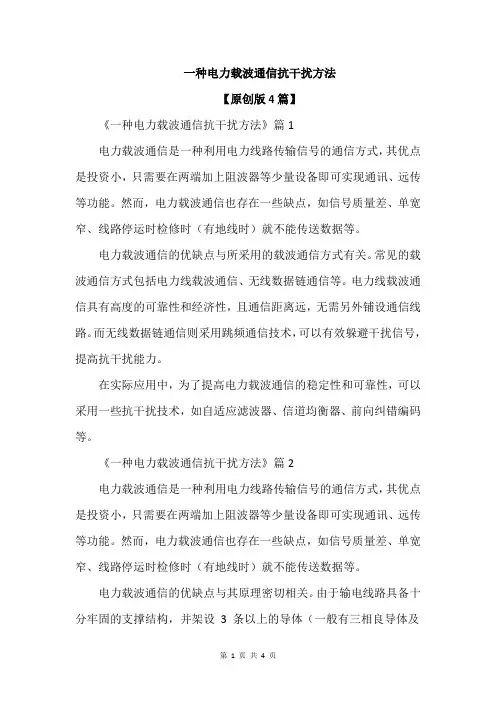

一种电力载波通信抗干扰方法【原创版4篇】《一种电力载波通信抗干扰方法》篇1电力载波通信是一种利用电力线路传输信号的通信方式，其优点是投资小，只需要在两端加上阻波器等少量设备即可实现通讯、远传等功能。

然而，电力载波通信也存在一些缺点，如信号质量差、单宽窄、线路停运时检修时（有地线时）就不能传送数据等。

电力载波通信的优缺点与所采用的载波通信方式有关。

常见的载波通信方式包括电力线载波通信、无线数据链通信等。

电力线载波通信具有高度的可靠性和经济性，且通信距离远，无需另外铺设通信线路。

而无线数据链通信则采用跳频通信技术，可以有效躲避干扰信号，提高抗干扰能力。

在实际应用中，为了提高电力载波通信的稳定性和可靠性，可以采用一些抗干扰技术，如自适应滤波器、信道均衡器、前向纠错编码等。

《一种电力载波通信抗干扰方法》篇2电力载波通信是一种利用电力线路传输信号的通信方式，其优点是投资小，只需要在两端加上阻波器等少量设备即可实现通讯、远传等功能。

然而，电力载波通信也存在一些缺点，如信号质量差、单宽窄、线路停运时检修时（有地线时）就不能传送数据等。

电力载波通信的优缺点与其原理密切相关。

由于输电线路具备十分牢固的支撑结构，并架设3 条以上的导体（一般有三相良导体及一或两根架空地线），所以输电线输送工频电流的同时，用之传送载波信号，既经济又十分可靠。

这种综合利用早已成为世界上所有电力部门优先采用的特有通信手段。

电力载波通信的方式包括电力线载波通信和无线数据链通信等。

在电力线载波通信中，话音信号送入电力线载波机的发送支路后，变成30～500kHz 之间的高频信号，经结合滤波设备送到电力线三相电路中的一相上，高频信号经电力线送到对方后，由对方的结合滤波设备送人载波机的接收支路还原成话音信号。

在无线数据链通信中，跳频通信是一种收发双方传输信号的载波频率按照预定规律进行离散变化的通信方式。

跳频的目的是为了躲开干扰信号。

在对抗敌意人为干扰时，通信方与干扰方之间存在博弈的关系。

无线信号抗干扰的几种处理方法随着无线通信技术的发展和普及，无线信号的干扰问题也日益突出。

在无线通信中，干扰是指其他信号对目标信号的干扰和影响，导致信号质量下降，甚至无法正常传输。

为了保证无线通信的质量和稳定性，需要采取一系列的抗干扰措施。

本文将介绍几种常见的无线信号抗干扰的处理方法。

一、频谱分配和管理频谱是无线通信的基础资源，不同频段的信号之间相互干扰的概率较低。

因此，合理的频谱分配和管理是抗干扰的重要手段之一。

1. 频段规划：通过对不同应用场景的频段进行规划，避免不同信号之间的干扰。

比如，将WLAN和蓝牙信号分配到不同的频段，避免相互干扰。

2. 功率控制：合理控制信号的发射功率，避免信号间的干扰。

通过降低发射功率，可以减少信号的传播距离，从而减少干扰的可能性。

3. 频谱监测：定期对频谱进行监测，及时发现和处理干扰源。

通过频谱监测，可以了解当前频段的使用情况，及时调整频率或采取其他措施来降低干扰。

二、天线设计和布置天线是无线通信系统中的重要组成部分，合理的天线设计和布置可以有效减少干扰。

1. 天线选择：选择合适的天线类型和性能参数，以提高信号的接收和发送性能。

比如，使用有向天线可以减少信号间的互相干扰。

2. 天线布置：合理布置天线，避免天线之间的相互干扰。

天线之间的距离应足够远，避免近距离的干扰。

3. 天线指向性：根据实际需求调整天线的指向性，以减少干扰源对目标信号的影响。

通过调整天线的指向性，可以使天线主动屏蔽掉来自其他方向的干扰信号。

三、信号编码和调制技术信号编码和调制技术是抗干扰的重要手段之一，可以提高信号的可靠性和抗干扰能力。

1. 前向纠错编码：通过在数据中添加冗余信息，可以实现在一定范围内的错误检测和纠正。

常见的前向纠错编码有海明码、RS码等。

2. 调制技术：选择合适的调制方式和调制参数，以提高信号的抗干扰能力。

常见的调制技术有频移键控（FSK）、相位偏移键控（PSK）等。

四、信道选择和切换在无线通信中，信道选择和切换可以减少干扰信号对目标信号的影响，提高信号的可靠性。

抗干扰处理方法范文1.屏蔽技术：通过使用金属屏蔽、电磁屏蔽材料等来阻隔外部干扰的进入。

屏蔽技术可以应用于电源线、信号线、地线等。

例如，对于高频干扰，可以使用金属屏蔽罩来阻隔电磁波的传播，从而减小外部干扰的影响。

2.地线设计：良好的地线设计是抗干扰处理中的重要一环。

通过正确接地可以降低由于电源波动或地线回路不良引起的串扰和干扰。

例如，电子设备的外壳应该与地线连接，以便将干扰引到大地上。

3.滤波技术：滤波器被广泛应用于抗干扰处理中，用于去除电源线上的高频噪声。

常见的滤波器包括陶瓷滤波器、电容滤波器、电感滤波器等。

这些滤波器可以阻止高频干扰信号的传输，并将其短接到地线上。

4.模拟抗干扰技术：对于模拟信号系统，可以采用差分信号传输、平衡传输等技术来减小干扰的影响。

差分信号传输是通过将信号分为正负两个相等的信号传输，来抵消共模干扰的影响。

平衡传输则是通过同时传输两个相同但正负相反的信号，在接收端将两个信号相减，从而抵消共模干扰。

5.数字抗干扰技术：对于数字系统，可以使用时钟同步技术、差分信号传输技术等来减小干扰的影响。

时钟同步技术可以保证信号的输入和输出在相同的时钟周期内进行处理，从而避免干扰信号的影响。

差分信号传输技术同样也可以应用于数字系统来抵消干扰信号的影响。

6.增加信噪比：信噪比是衡量信号质量的指标，增加信噪比可以减小干扰的影响。

通过合理设计信号的传输路径、降低噪声源的影响以及提高信号的强度，可以提高信噪比，从而抵抗干扰。

7.增加容错能力：在数字系统中，增加容错能力可以提高系统抗干扰的能力。

例如，通过使用纠错编码、检错编码等技术来修复或检测干扰引起的错误，从而提高系统的可靠性。

8.合理的布线和电磁兼容设计：在电子系统设计时，合理的布线和电磁兼容设计非常重要。

例如，将敏感的电路远离干扰源，合理规划电源和地线的走向，减少回路面积等，都可以减小干扰的影响。

在实际应用中，抗干扰处理方法常常需要结合多个技术手段来降低干扰的影响。

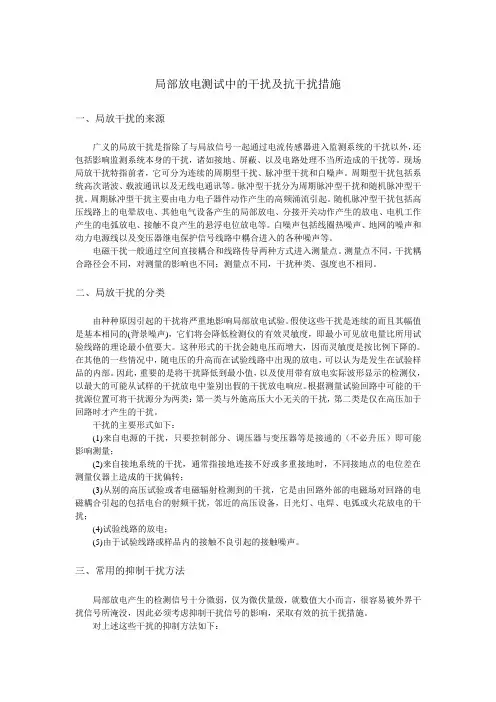

局部放电测试中的干扰及抗干扰措施一、局放干扰的来源广义的局放干扰是指除了与局放信号一起通过电流传感器进入监测系统的干扰以外，还包括影响监测系统本身的干扰，诸如接地、屏蔽、以及电路处理不当所造成的干扰等。

现场局放干扰特指前者，它可分为连续的周期型干扰、脉冲型干扰和白噪声。

周期型干扰包括系统高次谐波、载波通讯以及无线电通讯等。

脉冲型干扰分为周期脉冲型干扰和随机脉冲型干扰。

周期脉冲型干扰主要由电力电子器件动作产生的高频涌流引起。

随机脉冲型干扰包括高压线路上的电晕放电、其他电气设备产生的局部放电、分接开关动作产生的放电、电机工作产生的电弧放电、接触不良产生的悬浮电位放电等。

白噪声包括线圈热噪声、地网的噪声和动力电源线以及变压器继电保护信号线路中耦合进入的各种噪声等。

电磁干扰一般通过空间直接耦合和线路传导两种方式进入测量点。

测量点不同，干扰耦合路径会不同，对测量的影响也不同；测量点不同，干扰种类、强度也不相同。

二、局放干扰的分类由种种原因引起的干扰将严重地影响局部放电试验。

假使这些干扰是连续的而且其幅值是基本相同的(背景噪声)，它们将会降低检测仪的有效灵敏度，即最小可见放电量比所用试验线路的理论最小值要大。

这种形式的干扰会随电压而增大，因而灵敏度是按比例下降的。

在其他的一些情况中，随电压的升高而在试验线路中出现的放电，可以认为是发生在试验样品的内部。

因此，重要的是将干扰降低到最小值，以及使用带有放电实际波形显示的检测仪，以最大的可能从试样的干扰放电中鉴别出假的干扰放电响应。

根据测量试验回路中可能的干扰源位置可将干扰源分为两类：第一类与外施高压大小无关的干扰，第二类是仅在高压加于回路时才产生的干扰。

干扰的主要形式如下：(1)来自电源的干扰，只要控制部分、调压器与变压器等是接通的（不必升压）即可能影响测量；(2)来自接地系统的干扰，通常指接地连接不好或多重接地时，不同接地点的电位差在测量仪器上造成的干扰偏转；(3)从别的高压试验或者电磁辐射检测到的干扰，它是由回路外部的电磁场对回路的电磁耦合引起的包括电台的射频干扰，邻近的高压设备，日光灯、电焊、电弧或火花放电的干扰；(4)试验线路的放电；(5)由于试验线路或样品内的接触不良引起的接触噪声。

抗干扰的接地处理及屏蔽处理抗干扰接地处理的主要内容：（1）避开地环电流的干扰；（2）降低公共地线阻抗的耦合干扰。

一点接地有效地避开了地环电流；而在一点接地前提下，并联接地则是降低公共地线阻抗的耦合干扰的有效措施；它们是工业控制系统采用的最基本的接地方法。

工业控制系统接地的含义不一定就是接大地。

例如直流接地只是定义电路或系统的基准电位。

它可以悬浮，但要求与大地严格绝缘。

通常，其绝缘电阻要达到50M&Omega以上。

直流地悬浮隔离了交流地网的干扰，经济简便，工程中经常使用。

直流地悬浮的缺点是机器容易带静电，如果该静电电位过高，会损坏器件，击伤操作人员等等；而且，如果这时直流地与大地的绝缘电阻减小，可能会产生很多原先没有想到的干扰。

直流地接大地，按照国家标准，要埋设一个不大于４&Omega 的独立接地体。

但无论直流地悬浮或者接大地，直流地与大地之间的电位都存在着间接或者直接的关系。

工业控制机所操作的各种输入输出信号之间接地是否合理，不只是形成相互耦合干扰的问题，有时还危及计算机系统的安全。

在实际的工业控制系统中，各种通道的信号频率大多在１MHz内，属于低频范围。

因此，谈谈低频范围的接地。

1.串联接地在串联接地方式中，各电路各有一个电流i1、i2、i3等流向接地点。

由于地线存在电阻，因此，每个串联接点的电位不再是零，于是各个电路间相互发生干扰。

尤其是强信号电路将严重干扰弱信号电路。

如果必须要这样使用，应当尽力减小公共地线的阻抗，使其能达到系统的抗干扰容限要求。

串联的次序是：最怕干扰的电路的地应最接近公共地，而最不怕干扰的电路的地可以稍远离公共地。

2.并联接地并联接地方式：在工业控制机中的模拟通道和数字通道采用并联接地。

并联接地中各个电路的地电位只与其自身的地线阻抗和地电流有关，互相之间不会造成耦合干扰。

因此，有效地克服了公共地线阻抗的耦合干扰问题，工业控制机应当尽量采用并联接地方式。

值得注意的是，虽然采用了并联接地方式，但是地线仍然要粗一些，以使各个电路部件之间的地电位差尽量减小。
