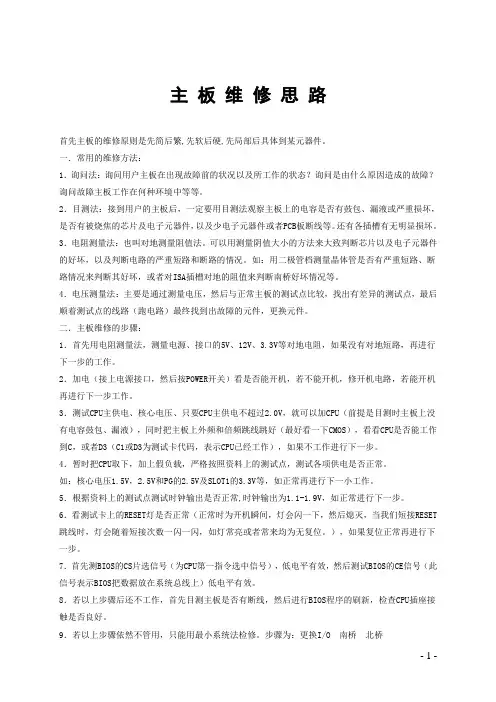

主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。
5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。
6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。
修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。
修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。
修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。
