手机主板维修基础知识

如何正确判断手机故障及手机维修工具及拆机常识手机是高科技精密电子产品。

工作原理、制造工艺、软件和硬件、测试、技术标准在所有的电器设备中是最复杂的。

由于体积小携带方便，经常移动和按压，加上使用频繁和环境以及元件的老化等原因，发生故障在所难免。

一个合格的维修人员除必须具备一定的理论基础外，还必须具备一定的维修技巧、方法和经验，并按照一定的维修程序进行检修，才能较快的排除故障。

一、引起手机故障的原因GSM手机不象其它家用电器存在高电压、大电流，正常情况下是不易损坏的，但维修中却发现，送修的手机并不在少数，那么，究竟是什么原因造成手机损坏的呢?综合来看，主要由以下几个方面。

1、手机的表面焊接技术的特殊性由于手机元件的安装形式全部采用了表面贴装技术，手机线路板采用高密度合成板，正反两面都有元件，元器件全部贴装在线路板两面，线路板通过焊锡与元件产生拉力而固定，且贴装元件集成芯片管脚众多，非常密集，焊锡又非常少，这样如果不小心摔碰或手机受潮都易使元件造成虚焊或元件与线路板接触不良造成手机各种各样的故障。

2、手机的移动性手机属于个人消费品，它要随使用者位置的变换而移动，这就要求手机要适应不同的环境，虽然设计人员为手机的适应性作了专门设计，但还是避免不了因使用时间过长或因环境温度不当而造成手机各种故障。

其主要表现，一是进水受潮，使元器件受腐蚀，绝缘程度下降，控制电路失控，造成逻辑系统工作紊乱，软件程序工作不正常，严重的直接造成手机不开机。

二是受外力作用，表现为元器件脱焊、脱落、接触不良等。

3、用户操作不当由于用户操作不当而造成手机锁机及功能错乱现象很常见，如对手机菜单进行胡乱操作，使某些功能处于关闭状态，手机就不能正常使用；错误输入密码，导致手机和SIM卡被锁后，盲目尝试会造成锁机和锁SIM卡。

另外，菜单设置不当也会引起一些“莫明其妙”的故障，如来电无反应，可能是机主设置了呼叫转移功能；打不出电话，是否设置了呼出限制功能。

维修手机主板学徒知识点手机已经成为我们现代生活中不可或缺的一部分。

我们几乎每天都要使用手机，但是很少有人知道手机背后的主要组成部分之一：手机主板。

维修手机主板是一项技术要求较高的工作，需要掌握一些关键的知识点和技能。

本文将为你介绍维修手机主板的学徒知识点。

一、基础电子知识维修手机主板首先需要掌握一些基础的电子知识。

理解电子元件的工作原理是必不可少的。

比如，了解到电阻、电容、二极管和三极管等元件的特性和使用方法，以及如何检测和替换这些元件，都是维修手机主板所必需的。

二、硬件结构和功能了解手机主板的硬件结构和各个部件的功能是非常重要的。

手机主板上有许多不同的芯片，如处理器、存储芯片、通信芯片等。

了解这些芯片的功能和相互之间的联系可以提供宝贵的线索，帮助你找到和解决主板故障的可能性。

三、常见故障和维修方法维修手机主板最常见的问题可能是电路板上的部分损坏或者元件的故障。

在学习维修手机主板时，了解和识别常见的电路板故障是非常重要的。

比如，可能会出现电路板微小焊点开路或者短路的情况，这就需要使用显微镜和细小的焊接工具进行修复。

此外，手机主板上的元件也可能因为老化或者受损导致无法正常工作，这时候就需要学会如何有效地更换这些元件。

四、软件问题的处理方法除了硬件层面的问题，维修手机主板时还可能会遇到一些软件故障。

掌握一些基本的软件知识和技巧是必不可少的。

例如，了解如何使用专业的软件工具对主板进行刷机或者恢复出厂设置，以及如何解决系统崩溃或者无响应的问题。

五、安全措施和规范在进行手机主板维修时，安全至关重要。

掌握一些基本的安全措施和规范是必须的。

首先，要确保自己的工作环境整洁有序，并且安全可靠的使用电源和工具。

其次，合理利用和保护自己的眼睛、耳朵和呼吸系统，尽可能减少对身体的伤害。

最后，要时刻保持注意力和专注，避免疏忽带来的危险。

六、修炼实践技能熟能生巧。

只有通过大量的实践练习，你才能够真正掌握维修手机主板的技能。

手机维修基础第一章：数字移动通信基础知识1．移动通信的发展1．1．移动通信的定义现代社会是信息的社会，而信息的转输需要进行大量的通信。

由于人们对通信的要求越来越高，任何时间、任何地点、向任何个人提供快速可靠的通信服务已成为未来通信的目标。

要实现这个目标，移动通信起到了非常重要的作用。

所谓移动通信，指移动体之间或移动体与固定体之间的通信，即通信中至少有一方可移动。

常见的移动通信系统有：无线寻呼、无绳电话、对讲机、集群系统、蜂窝移动电话（包括模拟移动电话、GSM数字移动电话等）、卫星移动电话等。

移动通信经历了近一百年的发展，特别是近十年来，其发展速度惊人。

移动通信从最初的单电台对讲方式发展到现在的系统和网络方式；从小容量到大容量；从模拟方式到数字方式。

可以说，现代的通信是当代电子技术、计算机技术、无线通信、有线通信和网络技术的产物。

1．2．模拟移动通信系统的现状模拟移动通信技术的发展大致经历了以下几个阶段：第一阶段在本世纪40年代，其代表是美国底特律市警察使用的车载无线电系统，工作频率在2MHz，属于专用移动系统。

第二阶段从40年代到60年代，从专用移动网向公用移动网过渡，采用人工接续，容量小。

第三阶段从60年代到70年代中期，实现了无线频道自动选择，自动接续，采用小区制，容量大，管理完善，提供的服务多。

到94年底，全世界模拟移动电话用户超过3000万。

目前，模拟蜂窝移动通信系统主要有三种制式：TACS= total access munication system（ETACS）(全向接续通讯系统,英国制的模拟移动通信系统)、AMPS(advanced mobile phone service 先进移动电话业务系统:是美国制式的第一代模拟移动通讯系统)、NMT450／900。

这三种制式的用户数占整个模拟移动用户的90％以上。

系统名称技术特征AMPSTACSNMT450900工作频段（MHz）890－890825－845945－950890－905464－467.5453－457.5935－960890－915频道间隔（kHz）30252512.5频道总数（对）666（2个系统各用333）600（2个系统各用300）1801999基站有效辐射功率（W）最大10010050100移动台发射功率（W）37－1015车台：6手持台：1基站覆盖区或小区半径（km）2－202－201－400.5－20音频信号调制方式PMPMPMPM控制信号调制方式FSKFSKFFSKFSK控制信号码型曼彻斯特码曼彻斯特码NRZNRZ信号传输速率（kbit/s）1081.21.2有效信息传输速率0.27－1.20.22－0.96约0.46约0.46虽然模拟蜂窝网络取得了很大的成功，但也逐渐暴露不少问题，如：安全保密性差，数据承载业务难开展，特别是随着用户数增加，其容量已无法适应市场需求，因此模拟蜂窝系统已逐渐被数字蜂窝移动通信所取代。

主板维修新手入门一、养成良好的维修习惯1. 断电测量通断。

2. 通电测量前确定主板下无导电物。

3. 测电压时，不要短路，严禁通电后去划各供电元件引脚，否则极易造成主板严重烧坏，无法修复。

4. 测量主供电电压时，避免测量Q1 场管的S 极，尤其对于P4 主板，容易造成场管DS 极短路，烧坏北桥。

5. 无论检修什么故障，都应插上测试卡，这样容易发现一些潜在故障。

6. 不要带电插拔测试卡，假负载。

二、主板维修必备工具测试卡假负载万用表镊子编程器热风焊台恒温铬铁注：学会熟练使用工具，是维修主板所具有的基本功。

主板一、认识主板i. PCB 板按板层来分可分为四层板和六层板注：观察主板时，上下表面层布线稀少的为六层板，布线稠密的为四层板。

ii. 主板的分类1) 按CPU 接口类型来分有：SLOT 插槽式、370、478、462、754、775、939、940 等2) 按厂家或品牌来分有：精英、华硕、华擎、七彩虹、技嘉等注：一般会在北桥散热片，AGP 槽附近，PCI槽中间或内存槽附近来标识厂家和型号，如发现“P4LVM”等不能识别厂家及型号的主板，可将“P4LVM”输到“百度”上去搜索，便可知其厂家及型号。

3) 按南桥、北桥型号来分有：810、815、845、865、915、693、694、965等4) 按结构来分有：AT、ATX、NLX、BTX 等其中AT：以前主板用结构ATX：现在主板用结构BTX：发展方向（将CPU与北桥的距离拉远，可起到散热作用。

）NLX：服务器主板结构二、认识主板上的常用元器件i. 主板上的芯片及元件1) 北桥北桥用“BQ”或“NB”来表示，它也叫“主桥”它是主板中最大的一块固定的芯片，主要作用是负责内存和显卡的数据到CPU的传输。

2) 南桥南桥用“NQ”或“SB”来表示，在主板上仅次北桥小一点的芯片，主要作用是负责ATA.，SATA，USB，IEEE1394的数据传输。

注：南北桥芯片组的常见制造厂商①INTEL ②VIA ③SIS ④ALI ⑤ATI ⑥AMD ⑦NFORCE3) I/O 芯片外型：128 脚的四方形，四面都有引脚的芯片厂家：Winbond ITE ALI SMSC作用：负责软驱口，键盘，鼠标，串口，并口的数据传输。

手机主板坏了如何自己动手修理引言在日常使用中，手机主板出现故障是一种常见的问题。

如果你有一定的电子修理知识和技巧，你可能会考虑自己动手修理手机主板而不是送去维修中心。

本文将介绍一些常见的手机主板故障，并提供一些自己动手修理的方法和技巧。

检查故障原因在开始修理之前，首先需要确定手机主板的故障原因。

以下是一些常见的手机主板故障：1.电源问题：如手机无法开机、无法充电等。

2.显示问题：如手机屏幕黑屏、闪屏、出现条纹等。

3.运行问题：如手机卡顿、死机、重新启动等。

4.网络问题：如手机无法接收信号、信号不稳定等。

针对以上故障，我们将针对每个故障进行相应的修理方法介绍。

修理方法1. 电源问题修理步骤1：首先，确认手机是否有电。

尝试使用其他充电器或数据线充电，并等待一段时间，查看是否能开机。

如果手机没有电，可能是电池损坏或充电连接器故障。

步骤2：如果电池正常工作但手机无法正常充电或开机，可以考虑更换充电连接器。

打开手机并使用螺丝刀卸下主板，然后取下原来的充电连接器并安装新的充电连接器。

2. 显示问题修理步骤1：如果手机显示屏幕黑屏或有闪烁问题，首先检查手机是否有物理损坏。

如果屏幕有裂纹或水进入屏幕，可能需要更换新的显示屏。

步骤2：如果显示屏幕未受损，但仍然出现问题，可以尝试重新插拔显示屏的连接线。

打开手机并找到屏幕连接线，小心地将其插拔几次，然后重新组装手机并开机测试。

3. 运行问题修理步骤1：如果手机频繁卡顿、死机或重新启动，可能是由于内存问题。

尝试清理手机内存，关闭一些不必要的后台应用程序。

步骤2：如果问题仍然存在，可以尝试恢复手机出厂设置。

备份重要数据后，进入手机设置并找到恢复出厂设置选项。

选择恢复出厂设置并等待手机重启。

4. 网络问题修理步骤1：首先，确认手机是否处于飞行模式。

如果是，关闭飞行模式并尝试重新连接网络。

步骤2：如果手机仍然无法接收信号或信号不稳定，可能是天线连接问题。

打开手机并找到天线连接器，小心地将其插拔几次，然后重新组装手机并开机测试。

??????????????????? 第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。

二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。

-远新在线网络培训基地创建-分享更接近实际工作的培训课程手机主板（PCBA）维修注意事项做为手机项目经理，尤其是一些小的集成公司手机项目经理，公司很难配备硬件工程师，而方案公司的技术支持更多针对大问题，远水救不了近火。

一般的手机主板问题基本上自己动手，自己的解决。

如果需要自己动手，下列流程最好遵守。

1.在修理之前，必须仔细检查、了解故障的手机产品规格，电子电路图和设计原理图等维修必配资料，这是快速找到手机主机问题的关键，高效率的维修前提。

2.在手机PCBA的印制电路板上，基本上都会镶嵌或丝印着不同开发或设计厂商和不同型号的集成芯片，另外印制电路板上还有一些新型的元器件，所有这些芯片和元气件上都是传输一些弱电流信号，因此不要在强磁场高电压下进行维修操作，以免遭大电流冲击，损坏这些元器件。

3.由于手机是属于一种高集成电路的微电子产品，其内部的集成电路结构设计非常精密，并且是通过先进的技术进行开发和研制而成，因此维修人员在修理手机之前，必须对手机电路板中的每一颗芯片以及元器件的性能了如指掌，另外还必须清楚手机电路印制板中的各个芯片之间的逻辑联系，进行电路分析，仔细的检查，正确的判断，快而准的操作，避免误判，造成人为的故障，造成经济损失。

4.在拆卸或者组装手机结构操作时，一定要按照产品设计的前后顺序进行操作，取放的芯片、元器件也要按一定的顺序排放，以免搞混或者丢失芯片或者元器件，必要时可以参考产品整机SOP和手机主板PCBA的组装SOP。

5.由于手机传输的是一些微弱信号，而我们用户或者操作工具身上附带的静电足以可以烧毁一些元器件，为了减少这方面的损失，我们在维修手机时，必须做必要的静电防护工作，可在防静电的工作台上进行，另外还要保证维修所用测试仪器、维修工作人员以及工作台之间的电屏蔽做良好接地。

6.由于手机中的零配件、结构件体积设计都比较小，为防止在拆卸的过程中，零配件被丢失或者少安装, 我们必须保证工作台要清洁、卫生，维修工具齐全，分类放入相应工作盒。

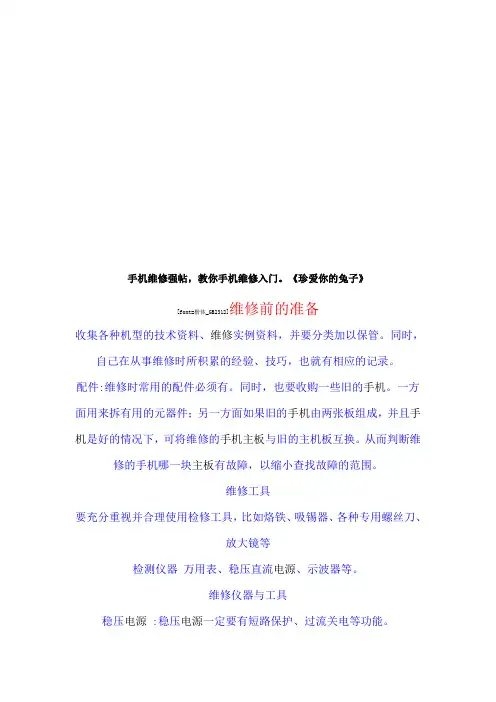

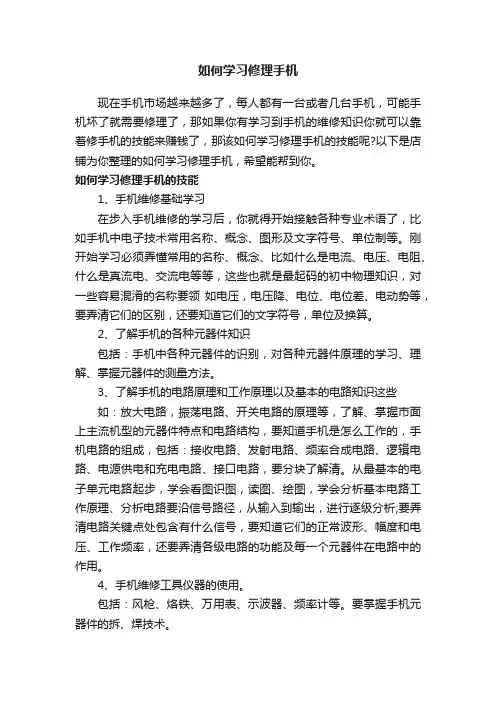

手机维修强帖，教你手机维修入门。

《珍爱你的兔子》[font=楷体_GB2312]维修前的准备收集各种机型的技术资料、维修实例资料，并要分类加以保管。

同时，自己在从事维修时所积累的经验、技巧，也就有相应的记录。

配件:维修时常用的配件必须有。

同时，也要收购一些旧的手机。

一方面用来拆有用的元器件；另一方面如果旧的手机由两张板组成，并且手机是好的情况下，可将维修的手机主板与旧的主机板互换。

从而判断维修的手机哪一块主板有故障，以缩小查找故障的范围。

维修工具要充分重视并合理使用检修工具，比如烙铁、吸锡器、各种专用螺丝刀、放大镜等检测仪器万用表、稳压直流电源、示波器等。

维修仪器与工具稳压电源 :稳压电源一定要有短路保护、过流关电等功能。

万用表:作为手机维修一般有指针式万用表。

示波器:作为手机维修最好用100MHz的示波器，它可以测到100MHz以下的各种波形。

频率计:可用来测试发射的频率、13MHz时钟等信号。

频率分析仪价格高，一般维修人员不必买。

电烙铁。

热风枪。

超声波清洗仪。

专用拆卸工具、导线等手机维修的一般流程（1）先了解后动手。

拿到一部待修机后，先不要急于动手，而是要首先询问故障现象，发生时间以及有什么异常现象。

观察手机的外观，有无明显的裂痕，缺损，若是翻盖没有了，天线折了，键盘秃了，就可大致判断机器的故障，另外问清机器是不水二手机，在别的地方修过没有，使用的年限大概是多少。

对于一位优秀的维修技术人员来说，在询问了解故障的过程中，可以大致判断故障的范围和咳能出现故障的部件，从而为高效，快捷地检修故障奠定基础。

（2）先简后繁，先易后难。

（3）先电源后整机。

把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压源的输出值应当调到和电池一样的值，7。

2V，6V，4。

8V，3。

6V或其它值。

用鳄鱼夹找到电池座的正负端，加上稳压源，在稳压源的供电回路串接高精度的万用表。

在开机前先看电源的输出是不是0MA，如果不是，那么手机电路存在漏电。

手机维修主板线路知识点随着科技的不断发展，手机已经成为人们生活中必不可少的工具。

然而，由于长时间的使用或不慎操作，手机也往往会出现各种各样的故障。

而其中，主板线路的故障是较为常见且关键的问题之一。

因此，了解手机维修主板线路的知识点，对于解决手机故障有着重要意义。

1. 主板线路的基本构成手机主板线路是指手机内部用于连接各个部件的电路线路。

它包括主处理器、存储芯片、传感器、屏幕、摄像头等各个核心部件的连接线路。

主板线路的设计和布局对手机的性能和稳定性有着重要影响。

2. 常见的主板线路故障（1）电源线路故障：电源线路是手机正常运转的基础，任何与电源线路相关的故障都会导致手机无法正常开机或充电。

（2）信号线路故障：信号线路是手机与通信网络连接的关键，如果出现信号线路故障，将导致手机无法接收到信号或信号质量差。

（3）屏幕线路故障：屏幕线路是手机显示的核心部分，如果出现屏幕线路故障，将导致手机无法显示图像或出现显示异常。

（4）触摸屏线路故障：触摸屏线路是手机操作的重要组成部分，如果出现触摸屏线路故障，将导致手机无法正常操作。

3. 维修主板线路的方法与技巧（1）维修工具：维修主板线路需要使用精密的维修工具，例如各种螺丝刀、焊台、万用表等。

（2）观察线路图：对于初学者而言，阅读手机的线路图是一个重要的步骤。

线路图可以帮助人们快速找到需要维修的部分以及相关的连接线路。

（3）使用排查法：维修主板线路时，可以通过排除法来确定故障所在。

首先检查电源线路，然后逐个排查其他线路，直到找到问题所在。

（4）焊接技巧：维修主板线路常常需要进行焊接操作，掌握好焊接技巧非常重要。

注意温度控制、焊锡的使用量以及焊接时间等细节，可以避免因焊接不当而造成进一步的损坏。

4. 注意事项与维修建议（1）小心静电：在维修主板线路时，应注意避免静电的产生和释放。

静电可能会破坏手机内部的电子元件，因此使用防静电手套和工作台是很有必要的。

（2）妥善保存零件：维修过程中，需要拆卸手机并更换零件。
