AutoCAD2008简单教程

●创建点通过直接输入POINT或点击“绘图”“点”输入●创建特殊点定距等分和定数等分3、绘制直线●绘制直线_LINE●绘制构造线_XLINE4绘制弧线形图形●绘制圆弧_ARC●绘制椭圆弧_ELLIPSE5、绘制封闭图形●绘制矩形_RECTANG●绘制多边形_POLYGON●绘制圆_CIRCLE●绘制圆环_DONUT●绘制椭圆_ELLIPSE6、绘制和编辑多段线●绘制多段线_PLINE●编辑多段线_PEDIT7、绘制与编辑多线●设置多线样式点击“格式”里面的“多线样式”进行设置●绘制多线_MLINE●编辑多线通过MLEDIT编辑以上基本技法必须熟练掌握，以下为结构制图中梁截面的绘制实例（简单的图形可以不进行图层的设置，但养成用图层绘图的习惯对于绘制复杂的图形非常用好处）在此不使用图层绘制：○1、首先通过LINE命令绘制梁截面的外轮廓线如下图：○2、通过LINE命令画出剖断线：○3、通过使用多段线命令PLINE绘制箍筋○4、通过使用圆环命令DUNUT绘制受力筋和分布筋○5、通过直线LINE命令绘制标注引线第三章结构制图的高级技法1、对象的选择可以用鼠标正选也可以反选2、图形的位移●移动图形_MOVE●旋转图形_ROTATE3、图形的复制●复制图形_COPY●镜像图形_MIRROR●偏移图形_OFFSET●阵列图形_ARRAY4、图形的修改●删除图形_ERASE●拉伸图形_STRETCH●延伸图形_EXTEND●修剪图形_TRIM●打断图形_BREAK●连接图形_FILLET和_CHAMFER●缩放图形_SCALE●分解图形_EXPLODE●合并图形_JOIN5、图形的填充●创建填充图形_HATCH●编辑填充图形在“图案填充和渐变色”对话框中进行编辑6、结构详图的绘制（举例）绘制基础剖面图：○1、设置图层○2、绘制垫层轮廓线（矩形命令）○3、用直线命令绘制基础轮廓线○4、用镜像命令绘制另一半○5、绘制轴线○6、绘制墙线（用多段线命令绘制MLINE，如果图形较简单可以直接用直线绘制）○7、用修剪命令进行修剪○8、用多线命令进行钢筋的绘制○9、填充图形(HATCH)第四章结构制图中的文字创建1、文本样式●新建文字样式在“格式”菜单栏下选择“文字样式”出现对话框在此可以进行文字样式的设置，新建或是修改等操作●建筑制图文字标准建筑制图中文字有其特定的标准规定《房屋建筑制图统一标准》GB/T50001-2001中要求图纸上所书写的文字、数字或符号等均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确；文字的高度应从如下中选用：3.5mm、7mm、10mm、14mm、20mm。

第1章自动绘画的基础1.启动AUTO20082. AUTO2008界面配置：标题栏，菜单栏，工具栏，状态栏，命令行提示区域，绘图区域，十字光标，面板控制区域。

2007界面如下：（2008将工具栏窗格移至面板控制台，与以前的版本稍作修改，但有一些细微差别）3.在AUTO2008中输入命令的方法：用鼠标单击按钮，通过键盘输入命令行，通过下拉菜单三种类型4，绘图环境设置●设置图形边框：通过在“绘图边框”下拉列表中选择菜单栏的“形状”按钮；或通过直接输入“限制”要设置的命令，在命令行中可以将图形边框设置为左角点（0，0）右角点（420，297），根据需要也可以任意设置可以将其关闭，将其关闭通常，制作节点图时，可以直接绘制而无需设置图的边界，因为绘图区域可以是无限的。

●设置图纸单位：通过选择菜单栏中的“格式”按钮，在下拉菜单“单位”命令中进行设置；或通过直接输入“DDUNITS”命令进行设置。

通常，我们在建筑设计中将长度类型选择“十进制”选择精度，将“0”是精度，将角度类型选择“十进制”等，如下所示：5-管理图形文件新增，未锁定，已保存等。

不要说太多经验：经常保存文件，以防止计算机因突然断电而丢失文件6。

2D显示播放●放大：在“放大”命令中间选择“查看”，或键入“放大””命令测量模式：全屏缩放，范围缩放，前视图，相对缩放，窗口缩放，实时缩放，可根据位置选择六种类型。

通常情况下，我们可以使用鼠标的中间滚动按钮直接放大。

●平移：在菜单“平移”命令或直接输入“平移”命令中选择“查看”，然后按Enter。

我在这里不多说通常，我们只能按住鼠标中键并四处移动。

7.状态栏的额外费用●快照和网络设置：您可以在任何工具栏上单击鼠标右键以从“捕获对象”命令快捷菜单中进行选择，该工具栏将弹出，如下图所示：单击工具栏上的选项以继续进行拍摄模式。

您可以在状态栏中的“捕获对象”上单击鼠标右键，将出现一个对话框，如下图所示；在下图中进行相应的设置以进行相应的捕获情况。

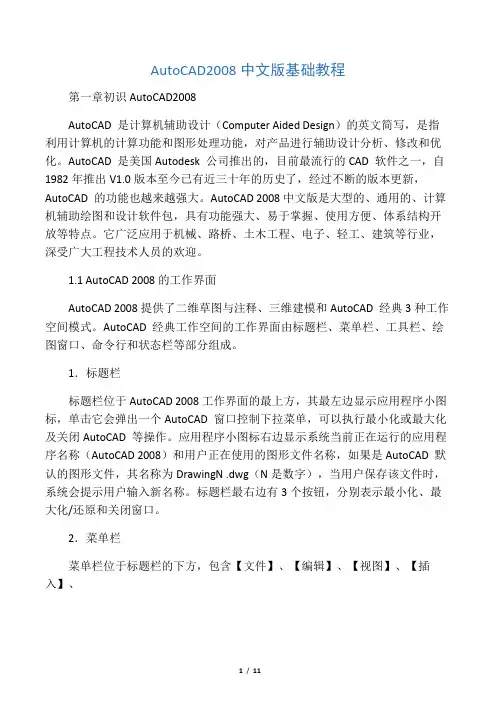

AutoCAD2008中文版基础教程第一章初识AutoCAD2008AutoCAD 是计算机辅助设计（Computer Aided Design）的英文简写，是指利用计算机的计算功能和图形处理功能，对产品进行辅助设计分析、修改和优化。

AutoCAD 是美国Autodesk 公司推出的，目前最流行的CAD 软件之一，自1982年推出V1.0版本至今已有近三十年的历史了，经过不断的版本更新，AutoCAD 的功能也越来越强大。

AutoCAD 2008中文版是大型的、通用的、计算机辅助绘图和设计软件包，具有功能强大、易于掌握、使用方便、体系结构开放等特点。

它广泛应用于机械、路桥、土木工程、电子、轻工、建筑等行业，深受广大工程技术人员的欢迎。

1.1 AutoCAD 2008的工作界面AutoCAD 2008提供了二维草图与注释、三维建模和AutoCAD 经典3种工作空间模式。

AutoCAD 经典工作空间的工作界面由标题栏、菜单栏、工具栏、绘图窗口、命令行和状态栏等部分组成。

1．标题栏标题栏位于AutoCAD 2008工作界面的最上方，其最左边显示应用程序小图标，单击它会弹出一个AutoCAD 窗口控制下拉菜单，可以执行最小化或最大化及关闭AutoCAD 等操作。

应用程序小图标右边显示系统当前正在运行的应用程序名称（AutoCAD 2008）和用户正在使用的图形文件名称，如果是AutoCAD 默认的图形文件，其名称为DrawingN .dwg（N是数字），当用户保存该文件时，系统会提示用户输入新名称。

标题栏最右边有3个按钮，分别表示最小化、最大化/还原和关闭窗口。

2．菜单栏菜单栏位于标题栏的下方，包含【文件】、【编辑】、【视图】、【插入】、【格式】、【工具】、【绘图】、【标注】、【修改】、【窗口】和【帮助】11个菜单。

它们几乎包含了AutoCAD 全部的功能和命令。

用户单击其中的任一菜单，即可弹出其下拉菜单。

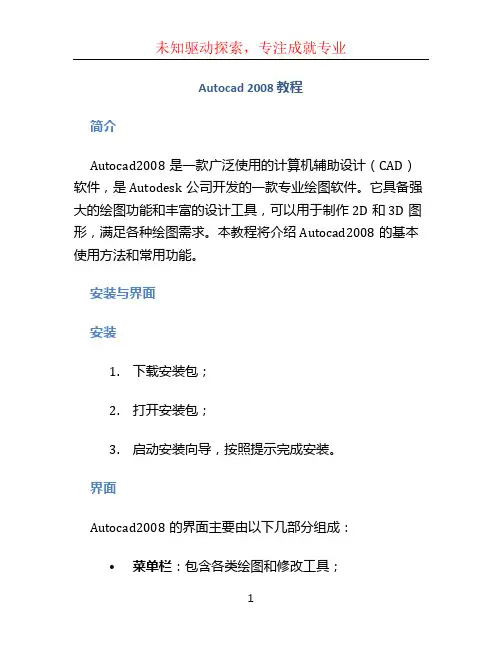

Autocad 2008 教程简介Autocad2008是一款广泛使用的计算机辅助设计（CAD）软件，是Autodesk公司开发的一款专业绘图软件。

它具备强大的绘图功能和丰富的设计工具，可以用于制作2D和3D图形，满足各种绘图需求。

本教程将介绍Autocad2008的基本使用方法和常用功能。

安装与界面安装1.下载安装包；2.打开安装包；3.启动安装向导，按照提示完成安装。

界面Autocad2008的界面主要由以下几部分组成：•菜单栏：包含各类绘图和修改工具；•工具栏：常用命令的快捷方式，可自定义；•绘图区：用于绘图和查看结果；•命令提示行：显示命令的提示信息和执行结果；•属性编辑器：编辑所选对象的属性；•图层管理器：管理图层和层属性；•浏览器：用于浏览和管理绘图文件。

基本绘图操作绘制线段Autocad2008提供了多种方式来绘制线段，以下是常用的方法：1.使用直线命令（LINE）：点击菜单栏上的“绘图”-“线”-“直线”，然后按照提示逐点绘制线段。

命令：LINE指定第一点：<点击鼠标左键，选择起点>指定下一点或 [放弃(U)]：<点击鼠标左键，选择终点>指定下一点或 [放弃(U)]：2.使用矩形命令（REC）：点击菜单栏上的“绘图”-“矩形”，然后按照提示指定矩形的对角线两个角点。

命令：REC指定第一个角点或 [放弃(U)]：<点击鼠标左键，选择第一个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]：<点击鼠标左键，选择第二个角点>指定其他角点或 [面积(A) 比例(L) 对角线(D) 长度(W) 宽度(H)]：添加文字Autocad2008可以在绘图中添加文字，以下是添加文字的方法：1.使用单行文字命令（TEXT）：点击菜单栏上的“绘图”-“文字”-“单行文字”，然后按照提示指定文字的位置、高度和内容。

命令：TEXT指定文字位置：<点击鼠标左键，指定位置>指定文字的高度：<输入文字高度，回车>输入文字：<输入文字内容，回车>2.使用多行文字命令（MTEXT）：点击菜单栏上的“绘图”-“文字”-“多行文字”，然后按照提示指定文字的位置、宽度和内容。

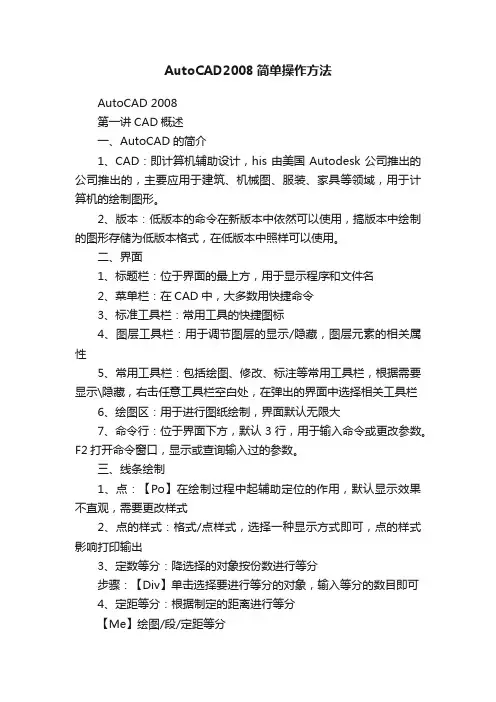

AutoCAD2008简单操作方法AutoCAD 2008第一讲CAD概述一、AutoCAD的简介1、CAD：即计算机辅助设计，his由美国Autodesk公司推出的公司推出的，主要应用于建筑、机械图、服装、家具等领域，用于计算机的绘制图形。

2、版本：低版本的命令在新版本中依然可以使用，搞版本中绘制的图形存储为低版本格式，在低版本中照样可以使用。

二、界面1、标题栏：位于界面的最上方，用于显示程序和文件名2、菜单栏：在CAD中，大多数用快捷命令3、标准工具栏：常用工具的快捷图标4、图层工具栏：用于调节图层的显示/隐藏，图层元素的相关属性5、常用工具栏：包括绘图、修改、标注等常用工具栏，根据需要显示\隐藏，右击任意工具栏空白处，在弹出的界面中选择相关工具栏6、绘图区：用于进行图纸绘制，界面默认无限大7、命令行：位于界面下方，默认3行，用于输入命令或更改参数。

F2打开命令窗口，显示或查询输入过的参数。

三、线条绘制1、点：【Po】在绘制过程中起辅助定位的作用，默认显示效果不直观，需要更改样式2、点的样式：格式/点样式，选择一种显示方式即可，点的样式影响打印输出3、定数等分：降选择的对象按份数进行等分步骤：【Div】单击选择要进行等分的对象，输入等分的数目即可4、定距等分：根据制定的距离进行等分【Me】绘图/段/定距等分注：定距等分不适合闭合的曲线，具有方向性补充：两点画圆法：[C 回车+2p 回车]修剪：[Tr 回车回车]5、直线【L】：用于绘制图形和辅助线鼠标确定起点和方向，输入数值可以绘制顶长度的线段；绘制水平/垂直的线条是打开正交【F8】可以限制水平/垂直6、构造线【XL】：用于绘制通过制定的两点向两端无限延长的直线（角平分线），角度按逆时针方向计算补充：圆弧：绘图/圆弧/三点偏移：【O】根据命令行提示完成第二讲绘图工具一、多段线【PL】用于绘制连续的直线或弧线，在应用中作为一个整体使用，少用；通常用于绘制带有箭头的方向线。

模块一 AutoCAD2008入门项目1安装AutoCAD20081.1步骤1.1.1打开AutoCAD2008软件包，执行Setup.exe文件，弹出安装向导界面如图1—1所示。

1.1.2从中单击【安装产品】选项，AutoCAD进入安装向导界面。

1.1.3通过安装向导完成各安装设置后，开始安装软件，直至软件安装完成如图1—2所示。

1.1.4点击图1—2中右下角【完成】按钮，完成AutoCAD2008的安装。

图1—1 AutoCAD2008安装向导界面图1—2提示：成功安装AutoCAD2008后，还应进行产品注册。

如果是第一次启动AutoCAD 2008中文版，首先弹出【新功能专题研习】窗口。

若选中【是】单选按钮，单击【确认】按钮，用户则可以查看AutoCAD 2008的新功能介绍；若选中【以后再说】单选按钮，则直接进人AutoCAD2008绘图工作界面，下次启动时，还将打开该窗口；若选中【不，不再显示此消息】单选按钮，则直接进入AutoCAD 2008绘图工作界面；且以后再启动时，将不再打开该窗口。

项目2启动和退出AutoCAD20081.2启动与退出1.2.1启动AutoCAD2008AutoCAD的启动有如下几种方式。

（1）双击桌面快捷图标。

AutoCAD 2008安装完成以后，系统自动在Windows桌面上产生AutoCAD2008的快捷图标。

双击桌面上的快捷图标，即可启动AutoCAD2008。

（2）【开始】菜单选择。

将AutoCAD2008安装完成后，执行【开始】|【程序】|【Autodesk】|【AutoCAD 2008-Simplifide Chinese】 |【AutoCAD 2008】命令即可启动AutoCAD2008。

（3）通过快速启动区。

在安装软件过程中，软件会提示用户是否需要创建快速启动方式，任务栏中的快速启动区就会有AutoCAD2008的图标，单击该图标即可启动AutoCAD 2008。
