文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!数控操作流程标准化指导书一、前言数控操作是现代制造业中的一项关键技术，其精准、高效的特点在众多领域中得到广泛应用。
数控机床程序段格式在编制数控机床程序时，首先要根据机床的脉冲当量确定坐标值，然后根据其程序段格式编制数控程序。
所谓程序段，就是指为了完成某一动作要求所需的功能“字”的组合。
“字”是表示某一功能的一组代码符号，如X2500为一个字，表示X向尺寸为2500；F20为一个字，表示进给速度为20。
程序段格式是指一个程序段中各字的排列顺序及其表达形式。
常用的程序段格式有三种，即固定顺序程序段格式、带有分隔符的固定顺序程序段格式和字地址程序段格式。
由于程序段是由功能“字”组成的，因此，以下先介绍常用功能字，然后再介绍程序段格式。
1）常用功能字一个程序段中，除了由地址符N为首的三位数组成的序号字（N×××）外，常用的功能字有：准备功能字G；坐标功能字X，Y，Z；辅助功能字M；进给功能字F；主轴转速功能字S和刀具功能字T等。
（1）准备功能字。
准备功能字以地址符G为首，后跟二位数字(G00-G99)。
ISO1056 标准对准备功能G的规定见表ISO 标准对准备功能G 的规定。
我国的标准为JB3208—83，其规定ISO1056—1975(E)等效。
这些准备功能包括：坐标移动或定位方法的指定；插补方式的指定；平面的选择；螺纹、攻丝、固定循环等加工的指定；对主轴或进给速度的说明；刀具补偿或刀具偏置的指定等。
当设计一个机床数控系统时，要在标准规定的G功能中选择一部分与本系统相适应的准备功能，作为硬件设计及程序编制的依据。
标准中那些“不指定”的准备功能，必要时可用来规定为本系统特殊的准备功能。
表ISO 标准对准备功能G 的规定（2）坐标功能字。
坐标功能字(又称为尺寸字)用来设定机床各坐标之位移量。
它一般使用X，Y，Z ，U ，V ，W ，P ，Q ，R ，A ，B ，C ，D ，E 等地址符为首，在地址符后紧跟着“+”(正)或“—”(负)及一串数字，该数字一般以系统脉冲当量为单位，不使用小数点。

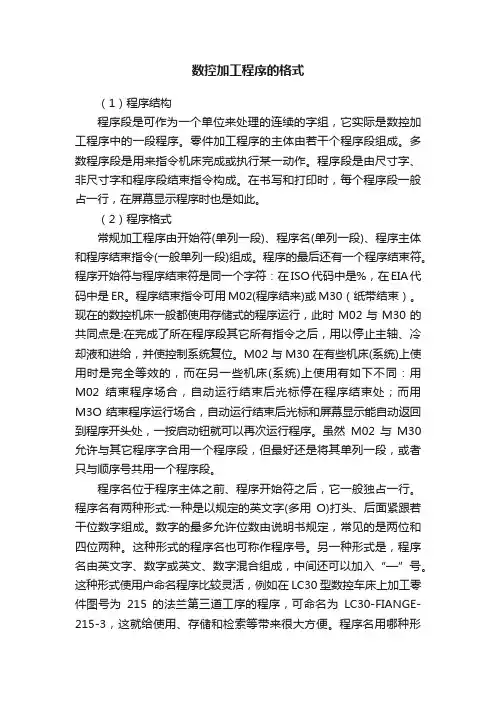

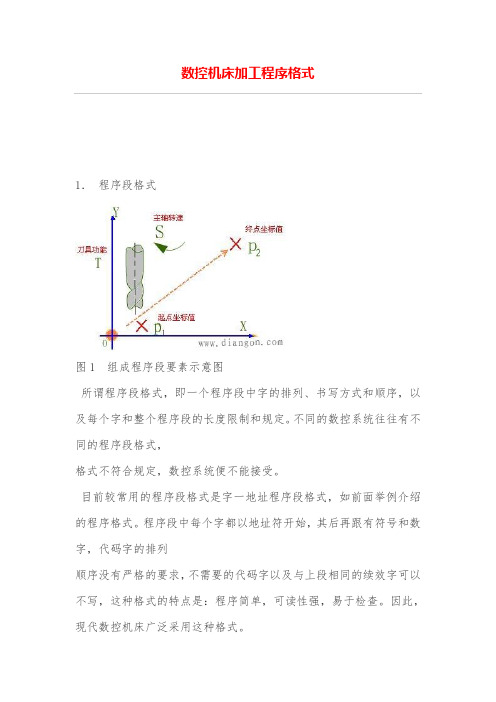

数控加工程序的格式（1）程序结构程序段是可作为一个单位来处理的连续的字组，它实际是数控加工程序中的一段程序。
零件加工程序的主体由若干个程序段组成。
多数程序段是用来指令机床完成或执行某一动作。
程序段是由尺寸字、非尺寸字和程序段结束指令构成。
在书写和打印时，每个程序段一般占一行，在屏幕显示程序时也是如此。
（2）程序格式常规加工程序由开始符(单列一段)、程序名(单列一段)、程序主体和程序结束指令(一般单列一段)组成。
程序的最后还有一个程序结束符。
程序开始符与程序结束符是同一个字符：在ISO代码中是%，在EIA代码中是ER。
程序结束指令可用M02(程序结来)或M30（纸带结束）。
现在的数控机床一般都使用存储式的程序运行，此时M02与M30的共同点是:在完成了所在程序段其它所有指令之后，用以停止主轴、冷却液和进给，并使控制系统复位。
M02与M30在有些机床(系统)上使用时是完全等效的，而在另一些机床(系统)上使用有如下不同：用M02结束程序场合，自动运行结束后光标停在程序结束处；而用M3O结束程序运行场合，自动运行结束后光标和屏幕显示能自动返回到程序开头处，一按启动钮就可以再次运行程序。
虽然M02与M30允许与其它程序字合用一个程序段，但最好还是将其单列一段，或者只与顺序号共用一个程序段。
程序名位于程序主体之前、程序开始符之后，它一般独占一行。
程序名有两种形式:一种是以规定的英文字(多用O)打头、后面紧跟若干位数字组成。
数字的最多允许位数由说明书规定，常见的是两位和四位两种。
这种形式的程序名也可称作程序号。
另一种形式是，程序名由英文字、数字或英文、数字混合组成，中间还可以加入“—”号。
这种形式使用户命名程序比较灵活，例如在LC30型数控车床上加工零件图号为215的法兰第三道工序的程序，可命名为LC30-FIANGE-215-3，这就给使用、存储和检索等带来很大方便。
程序名用哪种形式是由数控系统决定的。
%O1001N0 G92 X0 Y0 Z0N5 G91 G00 X50 Y35 S500 MO3N10 G43 Z-25 T01.01N15 G01 G007 Z-12N20 G00 Z12N25 X40N30 G01 Z-17N35 G00 G44 Z42 M05N40 G90 X0 Y0N45 M30%（3）程序段格式程序段中字、字符和数据的安排形式的规则称为程序段格式(block format)。

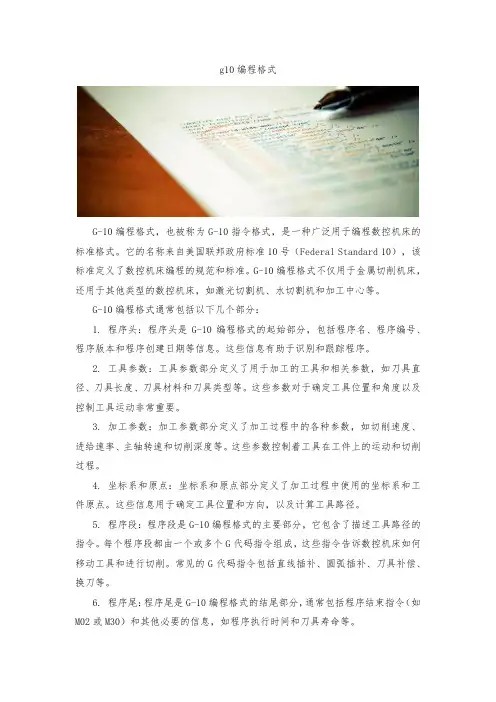

g10编程格式G-10编程格式，也被称为G-10指令格式，是一种广泛用于编程数控机床的标准格式。
它的名称来自美国联邦政府标准10号（Federal Standard 10），该标准定义了数控机床编程的规范和标准。
G-10编程格式不仅用于金属切削机床，还用于其他类型的数控机床，如激光切割机、水切割机和加工中心等。
G-10编程格式通常包括以下几个部分：1. 程序头：程序头是G-10编程格式的起始部分，包括程序名、程序编号、程序版本和程序创建日期等信息。
这些信息有助于识别和跟踪程序。
2. 工具参数：工具参数部分定义了用于加工的工具和相关参数，如刀具直径、刀具长度、刀具材料和刀具类型等。
这些参数对于确定工具位置和角度以及控制工具运动非常重要。
3. 加工参数：加工参数部分定义了加工过程中的各种参数，如切削速度、进给速率、主轴转速和切削深度等。
这些参数控制着工具在工件上的运动和切削过程。
4. 坐标系和原点：坐标系和原点部分定义了加工过程中使用的坐标系和工件原点。
这些信息用于确定工具位置和方向，以及计算工具路径。
5. 程序段：程序段是G-10编程格式的主要部分，它包含了描述工具路径的指令。
每个程序段都由一个或多个G代码指令组成，这些指令告诉数控机床如何移动工具和进行切削。
常见的G代码指令包括直线插补、圆弧插补、刀具补偿、换刀等。
6. 程序尾：程序尾是G-10编程格式的结尾部分，通常包括程序结束指令（如M02或M30）和其他必要的信息，如程序执行时间和刀具寿命等。
使用G-10编程格式时，需要遵循一定的规则和约定。
首先，所有指令和参数都必须按照标准格式进行编写，不能随意更改指令代码和参数顺序。
其次，需要仔细检查每条指令的正确性，确保工具路径正确无误。
此外，还需要根据实际情况调整加工参数，优化切削过程，提高加工效率和精度。
总之，G-10编程格式是一种广泛应用于数控机床的标准编程格式。
它具有清晰的结构和规范化的指令代码，有助于提高程序的可读性和可维护性。

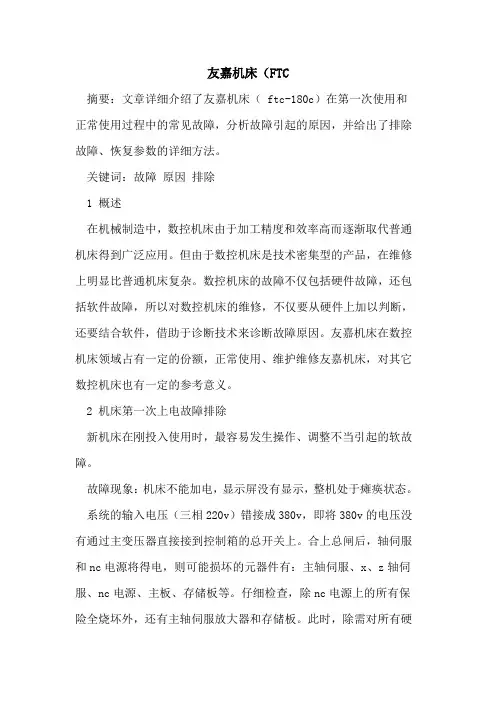

友嘉机床（FTC摘要：文章详细介绍了友嘉机床（ ftc-180c）在第一次使用和正常使用过程中的常见故障，分析故障引起的原因，并给出了排除故障、恢复参数的详细方法。
关键词：故障原因排除1 概述在机械制造中，数控机床由于加工精度和效率高而逐渐取代普通机床得到广泛应用。
但由于数控机床是技术密集型的产品，在维修上明显比普通机床复杂。
数控机床的故障不仅包括硬件故障，还包括软件故障，所以对数控机床的维修，不仅要从硬件上加以判断，还要结合软件，借助于诊断技术来诊断故障原因。
友嘉机床在数控机床领域占有一定的份额，正常使用、维护维修友嘉机床，对其它数控机床也有一定的参考意义。
2 机床第一次上电故障排除新机床在刚投入使用时，最容易发生操作、调整不当引起的软故障。
故障现象：机床不能加电，显示屏没有显示，整机处于瘫痪状态。
系统的输入电压（三相220v）错接成380v，即将380v的电压没有通过主变压器直接接到控制箱的总开关上。
合上总闸后，轴伺服和nc电源将得电，则可能损坏的元器件有：主轴伺服、x、z轴伺服、nc电源、主板、存储板等。
仔细检查，除nc电源上的所有保险全烧坏外，还有主轴伺服放大器和存储板。
此时，除需对所有硬件进行恢复外，还要对系统参数进行恢复。
下面介绍系统参数的恢复方法和过程：2.1 手动数据输入①在急停状态下将参数写保护打开。
②将系统功能参数输入。
③关机、开机。
④将系统参数逐一输入。
⑤将参数写保护关闭，关机、开机。
2.2 通过r231接口自动输入：①在急停状态下将参数写保护打开。
②将系统功能参数输入。
③关机、开机。
④将有关r232通信的参数修改与通信软件的设置相匹配。
0052.0：1用阅读机/穿孔机接口时停止位为两位0用阅读机/穿孔机接口时停止位为一位52.1：1产生奇偶校验0不产生奇偶校验552：用阅读松懈/穿孔机时，设定波特率，设定值和波特率的关系如表：⑤按dgnos parm键，以显示parm参数画面。

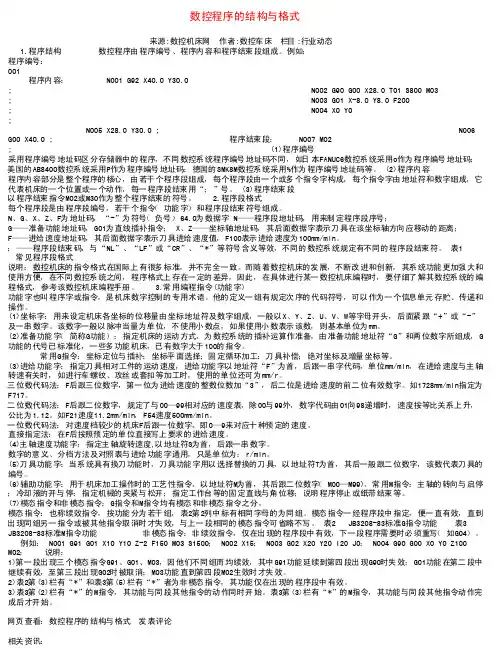

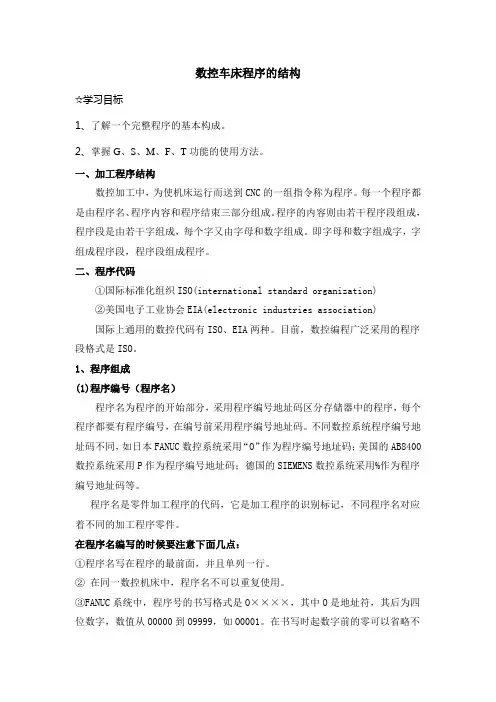

数控程序的结构与格式来源:数控机床网 作者:数控车床 栏目:行业动态 1.程序结构 数控程序由程序编号、程序内容和程序结束段组成。
例如： 程序编号：001 程序内容： N001 G92 X40.0 Y30.0; N002 G90 G00 X28.0 T01 S800 M03; N003 G01 X-8.0 Y8.0 F200; N004 X0 Y0; N005 X28.0 Y30.0 ; N006G00 X40.0 ; 程序结束段： N007 M02; (1)程序编号采用程序编号地址码区分存储器中的程序，不同数控系统程序编号地址码不同，如日本FANUC6数控系统采用o作为程序编号地址码；美国的AB8400数控系统采用P作为程序编号地址码；德国的SMK8M数控系统采用%作为程序编号地址码等。
(2)程序内容程序内容部分是整个程序的核心，由若干个程序段组成，每个程序段由一个或多个指令字构成，每个指令字由地址符和数字组成，它代表机床的一个位置或一个动作，每一程序段结束用“；”号。
(3)程序结束段以程序结束指令M02或M30作为整个程序结束的符号。
2.程序段格式每个程序段是由程序段编号，若干个指令（功能字）和程序段结束符号组成。
N、G、X、Z、F为地址码，“-”为符号（负号）64.0为数据字 N——程序段地址码，用来制定程序段序号；G——准备功能地址码，G01为直线插补指令； X、Z——坐标轴地址码，其后面数据字表示刀具在该坐标轴方向应移动的距离；F——进给速度地址码，其后面数据字表示刀具进给速度值，F100表示进给速度为100mm/min。
；——程序段结束码，与“NL”、“LF”或“CR”、“*”等符号含义等效，不同的数控系统规定有不同的程序段结束符。
表1常见程序段格式说明：数控机床的指令格式在国际上有很多标准，并不完全一致。
而随着数控机床的发展，不断改进和创新，其系统功能更加强大和使用方便，在不同数控系统之间，程序格式上存在一定的差异，因此，在具体进行某一数控机床编程时，要仔细了解其数控系统的编程格式，参考该数控机床编程手册。

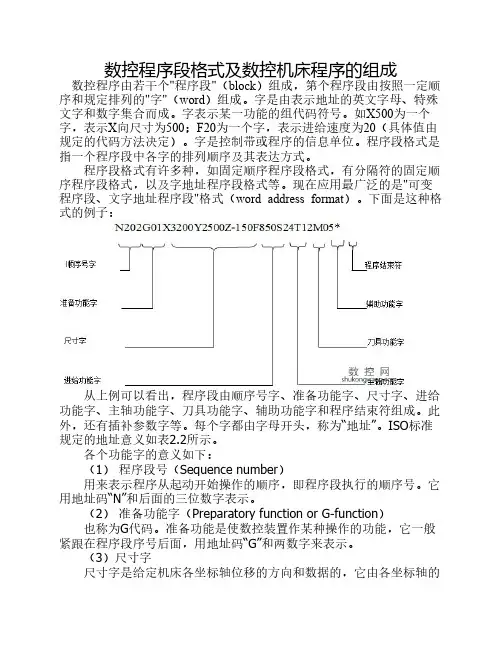

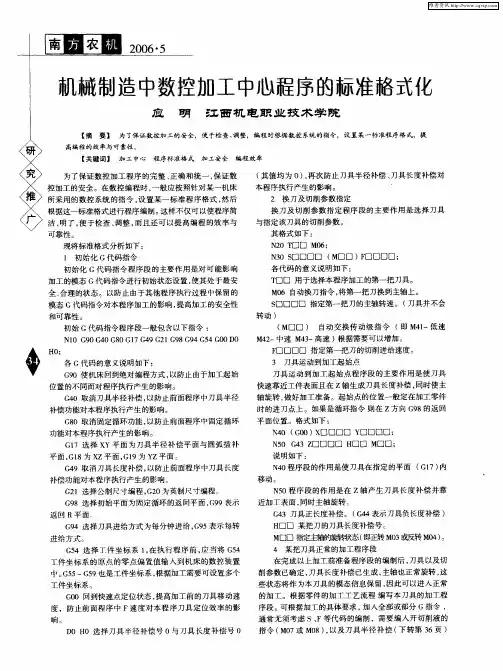

数控程序段格式及数控机床程序的组成 数控程序由若干个"程序段"（block）组成，第个程序段由按照一定顺序和规定排列的"字"（word）组成。
字是由表示地址的英文字母、特殊文字和数字集合而成。
字表示某一功能的组代码符号。
如X500为一个字，表示X向尺寸为500；F20为一个字，表示进给速度为20（具体值由规定的代码方法决定）。
字是控制带或程序的信息单位。
程序段格式是指一个程序段中各字的排列顺序及其表达方式。
程序段格式有许多种，如固定顺序程序段格式，有分隔符的固定顺序程序段格式，以及字地址程序段格式等。
现在应用最广泛的是"可变程序段、文字地址程序段"格式（word address format）。
下面是这种格式的例子： 从上例可以看出，程序段由顺序号字、准备功能字、尺寸字、进给功能字、主轴功能字、刀具功能字、辅助功能字和程序结束符组成。
此外，还有插补参数字等。
每个字都由字母开头，称为“地址”。
ISO标准规定的地址意义如表2.2所示。
各个功能字的意义如下： （1）程序段号（Sequence number） 用来表示程序从起动开始操作的顺序，即程序段执行的顺序号。
它用地址码“N”和后面的三位数字表示。
（2）准备功能字（Preparatory function or G-function） 也称为G代码。
准备功能是使数控装置作某种操作的功能，它一般紧跟在程序段序号后面，用地址码“G”和两数字来表示。
（3）尺寸字 尺寸字是给定机床各坐标轴位移的方向和数据的，它由各坐标轴的地址代码、数字构成。
尺寸字一般安排在G功能字的后面。
尺寸字的地址代码，对于进给运动为：X、Y、Z、U、V、W、P、Q、R；对于回转运动的地址代码为：A、B、C、D、E。
此外，还有插补参数字：I、J、K等。
（4）进给功能字（Feed function or F-function） 它给定刀具对于工件的相对速度，由地址码“F”和其后面的若干位数字构成。

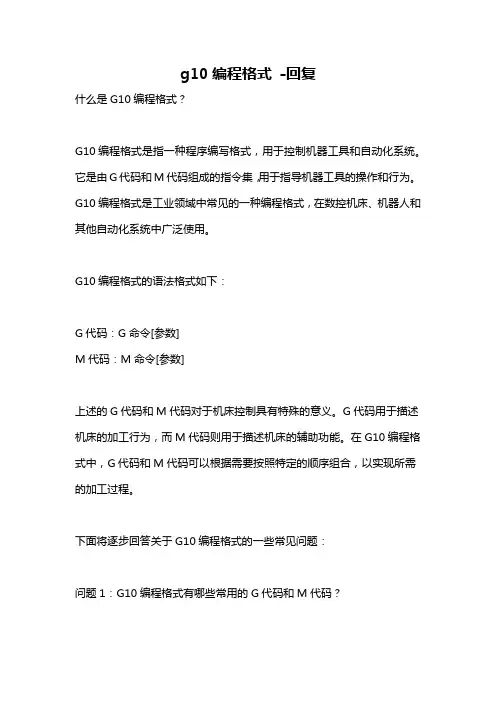

g10编程格式-回复什么是G10编程格式？G10编程格式是指一种程序编写格式，用于控制机器工具和自动化系统。
它是由G代码和M代码组成的指令集，用于指导机器工具的操作和行为。
G10编程格式是工业领域中常见的一种编程格式，在数控机床、机器人和其他自动化系统中广泛使用。
G10编程格式的语法格式如下：G代码：G命令[参数]M代码：M命令[参数]上述的G代码和M代码对于机床控制具有特殊的意义。
G代码用于描述机床的加工行为，而M代码则用于描述机床的辅助功能。
在G10编程格式中，G代码和M代码可以根据需要按照特定的顺序组合，以实现所需的加工过程。
下面将逐步回答关于G10编程格式的一些常见问题：问题1：G10编程格式有哪些常用的G代码和M代码？在G10编程格式中，常用的G代码包括：G00：快速移动指令，用于机床快速移动到指定位置。
G01：直线插补指令，用于机床沿直线插补路径移动。
G02：圆弧顺时针插补指令，用于机床顺时针插补圆弧路径移动。
G03：圆弧逆时针插补指令，用于机床逆时针插补圆弧路径移动。
G90：绝对编程指令，用于指定机床坐标系的起点位置。
G91：增量编程指令，用于指定机床坐标系的相对位移。
常用的M代码包括：M03：主轴正转指令，用于控制机床的主轴开始旋转。
M05：主轴停转指令，用于控制机床的主轴停止旋转。
M08：冷却液开启指令，用于开启机床的冷却液供应。
M09：冷却液关闭指令，用于关闭机床的冷却液供应。
问题2：如何使用G10编程格式进行程序编写？使用G10编程格式进行程序编写的一般步骤如下：1. 确定加工目标和工艺要求，包括工件的尺寸、形状和加工方式等。
2. 设计加工路径和工艺流程，确定机床的运动轨迹和加工顺序。
3. 根据设计好的路径和流程，逐步编写G代码和M代码，描述机床的运动和辅助功能。
4. 检查程序的语法和逻辑错误，确保程序编写正确无误。
5. 将编写好的程序上传到机床的控制系统中，进行加工操作。
