消防电气JB-3028飞繁系列火灾报警系统简介：JB-3208型火灾报警控制系统是上海松江飞繁电子有限公司于2009年最新推出的新一代火灾报警控制系统，该系统除继承了原有的全总线制联动型、智能型、局域网功能等以外，在设计理念上又有了新的提升：1）32位ARM7嵌入式系统作为核心处理器，配以实时多任务操作系统软件，使整个系统处理数据速度快，运算效率高；2）各个功能部件模块化设计，使系统配置容量伸缩自如；3）富有特色的联动操作键盘不再与地址容量相关，而是按联动设备名称或所在分区，设置地址进行操作，更灵活方便。

该系统主要技术指标如下：●控制器输入总线≤72回路，总线长度≤1500m，回路上可带探测器、中继模块、输入输出模块、按钮、火灾显示盘等，每回路总数不超过252点，最大容量18000点；●多线控制标准配置为1组8点，最大容量为20组160点；●可带ZY-4B气体灭火单元8套共32个灭火分区；●可带消防控制是图形显示装置≤2台；●可组成最多为30台的火灾报警控制系统局域网；●消防电话总机可带总线电话分机≤99只；●消防广播主机功率有120W、250W、500W、三种。

声光报警器：●工作电压：DC24V●工作电流：≦60mA●报警声压级：≧88dB（正前方3米处）●闪光指标：频率≧30~45次/分；强度≧30cd●外形尺寸及颜色：126*126*45；红色●使用说明：二总线制，二进制地址编码；接线要求：BV线≧1.0mm²手动报警按钮（带插孔型及不带插孔型）/消火栓按钮：●操作方式：人工手动压下玻璃报警操作方式（可恢复）●监控电流：＜350µA●报警电流：2mA●接线要求：BV线≧1.0mm ²●使用环境：温度-10℃~50℃；相对湿度≦95％（40℃±2℃）●外形尺寸及颜色：96*96*35.5；红色●特点：手动报警按钮：➢二总线制，无极性；➢软件地址编码➢有带电话插孔和不带电话插孔二类消火栓按钮：➢二总线制，无极性；➢软件地址编码➢报警功能：报警输入总线➢启泵功能：启泵信号线和启泵指示反馈线各二根消防电话：●工作电压：DC24V±10％●工作频率：300~3400HZ话音传输损耗＜5Db●功耗：总机：（DC24V）≦0.5A；分机：（DC24V）≦20mA●通讯距离：≦1500m●接线要求：RVS线≧1.5mm²（单独穿管）●使用环境：➢温度：-10℃~50℃相对湿度≦95％（40℃±2℃）➢环境噪声≦60dB●使用方式：➢HJ-1765Z二总线制，分正负极性，最大容量为99个编码地址，可配接HY5716B总线电话分机➢总线电话分机自身带二进制地址编码的拨码开关➢HY2713手提式电话分机插入手动报警按钮二线电话插孔即可与总机通话智能感烟/感温探测器：●监控电流：＜350µA●报警电流：≦2mA●接线要求：BV线；≧1.0mm²●使用环境：➢烟感：温度-10℃~50℃；相对湿度≦95％（40℃±2℃）➢温感：温度-10℃~50℃；相对湿度可大于95％●外形尺寸及颜色：∮102*43；象牙白色●设置要求：避开空调的送风口，以及有粉尘、水雾、蒸气、油烟等场所●特点：烟感：➢二总线制，无极性➢软件地址编码➢可早起报警，灵敏度高➢具黑烟报警功能温感：➢二总线制，无极性➢软件地址编码➢差温、定温复合型。

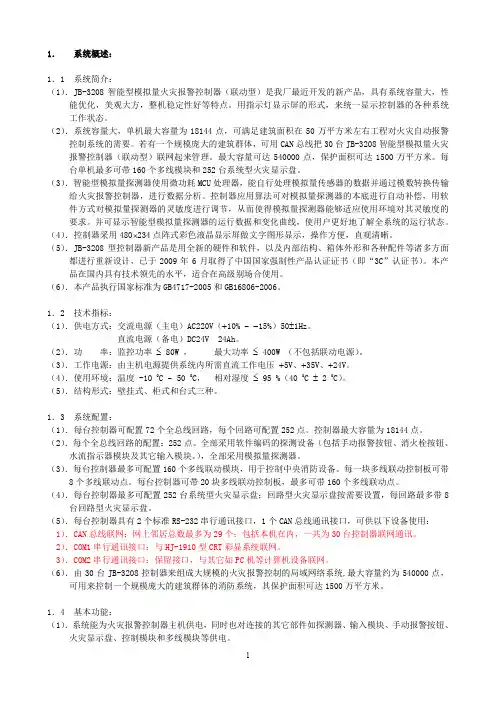

上海松江3208火灾报警控制器说明书1．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。

最大容量可达540000点，保护面积可达1500万平方米。

每台单机最多可带160个多线模块和252台系统型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。

控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。

（4）．控制器采用480?234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2021年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。

本产品在国内具有技术领先的水平，适合在高级别场合使用。

（6）．本产品执行国家标准为GB4717-2021和GB16806-2021。

1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（?10% ? ?15%）50?1Hz。

直流电源（备电）DC24V 24Ah。

（2）．功率：监控功率 ? 80W ，最大功率 ? 400W （不包括联动电源）。

（3）．工作电源：由主机电源提供系统内所需直流工作电压 ?5V、?35V、?24V。

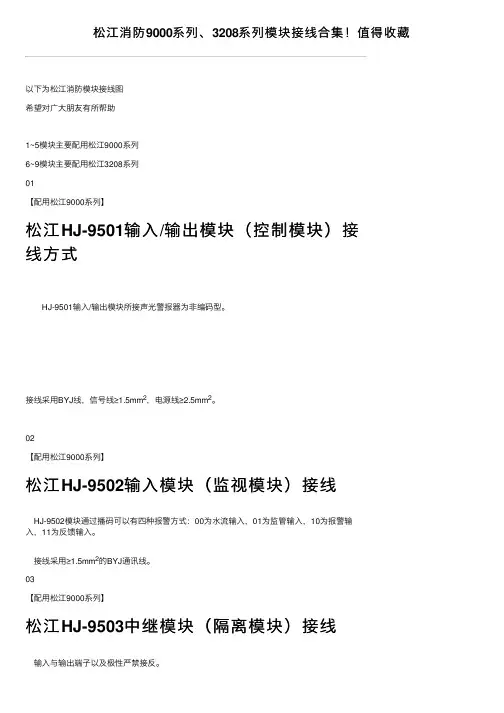

松江消防9000系列、3208系列模块接线合集！值得收藏以下为松江消防模块接线图希望对⼴⼤朋友有所帮助1~5模块主要配⽤松江9000系列6~9模块主要配⽤松江3208系列01【配⽤松江9000系列】松江HJ-9501输⼊/输出模块（控制模块）接线⽅式 HJ-9501输⼊/输出模块所接声光警报器为⾮编码型。

接线采⽤BYJ线，信号线≥1.5mm2，电源线≥2.5mm2。

02【配⽤松江9000系列】松江HJ-9502输⼊模块（监视模块）接线　HJ-9502模块通过播码可以有四种报警⽅式：00为⽔流输⼊，01为监管输⼊，10为报警输⼊，11为反馈输⼊。

　接线采⽤≥1.5mm2的BYJ通讯线。

03【配⽤松江9000系列】松江HJ-9503中继模块（隔离模块）接线　输⼊与输出端⼦以及极性严禁接反。

　1、根据《⽕灾⾃动报警设计规范》GB50116-2013中的相关规定，系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的⽕灾探测器、⼿动报警按钮等设备总数不应超过32点。

　2、HJ-9503模块可采⽤环型或树状分⽀两种总线短路保护形式，建议采⽤环型总线保护形式，当总线中某⼀位置发⽣总线短路，其两侧的总线短路隔离器动作将该段路隔离，但不影响本回路中其他总线设备正常⼯作。

　接线采⽤≥1.5mm2的BYJ通讯线。

04【配⽤松江9000系列】松江HJ-9506中继模块（多线模块）接线1、HJ-9506中继模块可以直接启动消防泵、喷淋泵、风机等设备。

2、两个继电器需为交/直流24V/36V。

3、启动、停⽌输出为脉冲动作⽅式，被控设备需要有⾃锁功能；如果没有，两个继电器需要做成⾃锁的。

　启动⾃锁，停⽌与启动互锁。

　接线采⽤≥1.5mm2的BYJ通讯线。

05【配⽤松江9000系列】松江消防HJ-9507防⽕门模块接线HJ-9507防⽕门模块与门磁开关、电磁释放器、电动闭门器配套使⽤监控防⽕门。

　1、9507防⽕门模块⽤于常开门有通电型和断电型两种。

1．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。

最大容量可达540000点，保护面积可达1500万平方米。

每台单机最多可带160个多线模块和252台系统型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。

控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。

（4）．控制器采用480234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。

本产品在国内具有技术领先的水平，适合在高级别场合使用。

（6）．本产品执行国家标准为GB4717-2005和GB16806-2006。

1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（10% 15%）501Hz。

直流电源（备电）DC24V 24Ah。

（2）．功率：监控功率 80W ，最大功率 400W （不包括联动电源）。

（3）．工作电源：由主机电源提供系统内所需直流工作电压5V、35V、24V。

（4）．使用环境：温度 -10 0C 50 0C，相对湿度 95 %（40 0C 2 0C）。

松江3208主机操作说明松江3208消防监控主机使用说明（非值班人员请勿擅自操作）联系人：电话：目录页目录页 0一、应急处置： (1)二、面板功能介绍 (2)三、状态显示屏指示灯说明 (3)四，总线联动设备操作 (4)五、多线联动设备操作 (6)六、气体灭火控制器功能介绍 (7)为了确保在火灾发生时能及时报警，火灾报警控制器在平时必须处于正常监视状态。

一、应急处置：1、控制器报火警时，首先根据显示屏所显示的火警信息，迅速安排人员去实地检查，如果确认是火情，迅速按下自动/手动按钮将控制器置于自动状态，启动火灾应急预案。

按联动逻辑关系，启动相应的控制模块。

同时应立即上报主管领导。

如果是误报，按复位键复位重新启动控制器。

根据现场情况查明误报位置、号码可能原因详细记录备案。

2、控制器报故障时，先按消音键消音，查看故障内容，根据现场情况查明故障位置、号码、故障显示信息、故障造成原因详细记录备案。

对于误报设备，在设备没有维修更换之前，主机具有屏蔽功能：可对所有连接的探测器、输入模块、手动报警按钮、各种火灾显示盘、联动模块的地址暂时进行屏蔽操作，并在面板上有屏蔽状态灯来指示。

一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。

屏蔽操作之后，请联系维保单位检修。

3、查询：查看密码：1234。

先按编程键，输入查看密码后再按确认键，即可进入查看菜单。

允许查看系统内部的配置情况，查看各项配置数据和各种信息。

同时允许调整系统时间、进行系统自检等操作。

屏蔽操作在编程菜单的“属性配置”中进行。

二、面板功能介绍 1、控制器面板：2、系统键操作：<1>．复位键：按下此键，可使本控制器进行系统复位。

<2>．打印键：按下此键，允许打印，同时打印指示灯亮；再按一次，禁止打印，同时打印指示灯灭。

控制器在某些菜单下，能进行打印操作。

<3>．消音键：按下此键，可以消除各种音响。

（包括火警音、故障音、监管音和联动音等）<4>．删除键：在控制器“编程菜单”的编程过程中，按下此键，可以删除选中的编程内容。

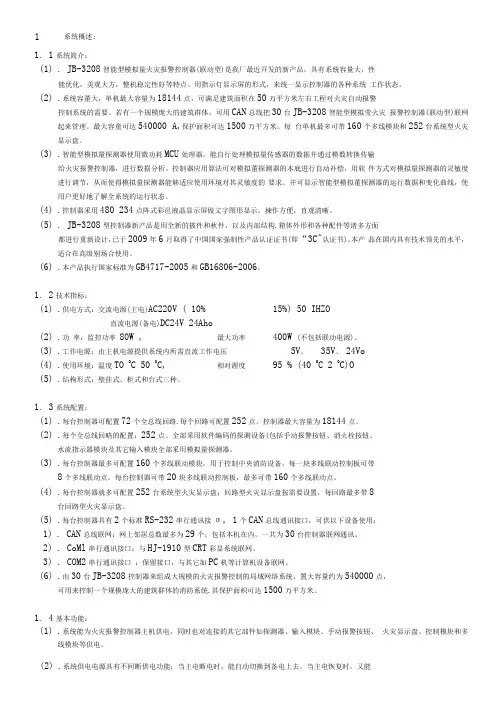

1. 1系统简介：(1) . JB-3208智能型模拟量火灾报警控制器(联动型)是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统 工作状态。

(2) .系统容董大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN 总线把30台JB-3208智能型模拟莹火灾 报警控制器(联动型)联网起来管理。

最大容童可达540000 A,保护面积可达1500万平方米。

每 台单机最多可带160个多线模块和252台系统型火灾显示盘。

(3) .智能型模拟量探测器使用微功耗MCU 处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。

控制器应用算法可对模拟董探测器的本底进行自动补偿，用软 件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的 要求。

并可显示智能型模拟董探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。

(4) .控制器釆用480 234点阵式彩邑液晶显示屏做文字图形显示，揀作方便，直观清晰。

(5) . JB-3208型控制器新产品是用全新的披件和秋件，以及内部结构.箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书(即“3C"认证书)。

本产 品在国内具有技术领先的水平，适合在高级别场合使用。

(6) .本产品执行国家标准为GB4717-2005和GB16806-2006。

1. 2技术指标：(1) .供电方式：交流电源(主电)AC220V ( 10%15%) 50 IHZO 直流电源(备电)DC24V 24Aho(2) .功 率：监控功率 80W , 最大功率 400W (不包括联动电源)。

(3) .工作电源：由主机电源提供系统内所需直流工作电压5V 、 35V 、 24Vo(4) .使用环境：温度TO O C 50 0C, 相对渥度 95 % (40 O C 2 OC)O(5) .结枸形式：壁挂式、柜式和台式三种。

1．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。

最大容量可达540000点，保护面积可达1500万平方米。

每台单机最多可带160个多线模块和252台系统型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。

控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。

（4）．控制器采用480⨯234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。

本产品在国内具有技术领先的水平，适合在高级别场合使用。

（6）．本产品执行国家标准为GB4717-2005和GB16806-2006。

1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（+10% ~-15%）50±1Hz。

直流电源（备电）DC24V 24Ah。

（2）．功率：监控功率≤ 80W ，最大功率≤ 400W （不包括联动电源）。

（3）．工作电源：由主机电源提供系统内所需直流工作电压+5V、+35V、+24V。

消防电气JB-3028飞繁系列火灾报警系统简介：JB-3208型火灾报警控制系统是上海松江飞繁电子有限公司于2009年最新推出的新一代火灾报警控制系统，该系统除继承了原有的全总线制联动型、智能型、局域网功能等以外，在设计理念上又有了新的提升：1）32位ARM7嵌入式系统作为核心处理器，配以实时多任务操作系统软件，使整个系统处理数据速度快，运算效率高；2）各个功能部件模块化设计，使系统配置容量伸缩自如；3）富有特色的联动操作键盘不再与地址容量相关，而是按联动设备名称或所在分区，设置地址进行操作，更灵活方便。

该系统主要技术指标如下：●控制器输入总线≤72回路，总线长度≤1500m，回路上可带探测器、中继模块、输入输出模块、按钮、火灾显示盘等，每回路总数不超过252点，最大容量18000点；●多线控制标准配置为1组8点，最大容量为20组160点；●可带ZY-4B气体灭火单元8套共32个灭火分区；●可带消防控制是图形显示装置≤2台；●可组成最多为30台的火灾报警控制系统局域网；●消防电话总机可带总线电话分机≤99只；●消防广播主机功率有120W、250W、500W、三种。

声光报警器：●工作电压：DC24V●工作电流：≦60mA●报警声压级：≧88dB（正前方3米处）●闪光指标：频率≧30~45次/分；强度≧30cd●外形尺寸及颜色：126*126*45；红色●使用说明：二总线制，二进制地址编码；接线要求：BV线≧1.0mm²手动报警按钮（带插孔型及不带插孔型）/消火栓按钮：●操作方式：人工手动压下玻璃报警操作方式（可恢复）●监控电流：＜350µA●报警电流：2mA●接线要求：BV线≧1.0mm ²●使用环境：温度-10℃~50℃；相对湿度≦95％（40℃±2℃）●外形尺寸及颜色：96*96*35.5；红色●特点：手动报警按钮：➢二总线制，无极性；➢软件地址编码➢有带电话插孔和不带电话插孔二类消火栓按钮：➢二总线制，无极性；➢软件地址编码➢报警功能：报警输入总线➢启泵功能：启泵信号线和启泵指示反馈线各二根消防电话：●工作电压：DC24V±10％●工作频率：300~3400HZ话音传输损耗＜5Db●功耗：总机：（DC24V）≦0.5A；分机：（DC24V）≦20mA●通讯距离：≦1500m●接线要求：RVS线≧1.5mm²（单独穿管）●使用环境：➢温度：-10℃~50℃相对湿度≦95％（40℃±2℃）➢环境噪声≦60dB●使用方式：➢HJ-1765Z二总线制，分正负极性，最大容量为99个编码地址，可配接HY5716B总线电话分机➢总线电话分机自身带二进制地址编码的拨码开关➢HY2713手提式电话分机插入手动报警按钮二线电话插孔即可与总机通话智能感烟/感温探测器：●监控电流：＜350µA●报警电流：≦2mA●接线要求：BV线；≧1.0mm²●使用环境：➢烟感：温度-10℃~50℃；相对湿度≦95％（40℃±2℃）➢温感：温度-10℃~50℃；相对湿度可大于95％●外形尺寸及颜色：∮102*43；象牙白色●设置要求：避开空调的送风口，以及有粉尘、水雾、蒸气、油烟等场所●特点：烟感：➢二总线制，无极性➢软件地址编码➢可早起报警，灵敏度高➢具黑烟报警功能温感：➢二总线制，无极性➢软件地址编码➢差温、定温复合型。

JB—3208G/B/T火灾报警控制器（联动型）使用说明书上海松江飞繁电子有限公司1．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。

用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。

最大容量可达540000点，保护面积可达1500万平方米。

每台单机最多可带160个多线模块和252台标准型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。

控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。

（4）．控制器采用480⨯234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。

本产品在国内具有技术领先的水平，适合在高级别场合使用。

（6）．本产品执行标准为QB4717-2005。

1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（+10% ~-15%）50±1Hz。

直流电源（备电）DC24V 24Ah。

（2）．功率：监控功率≤ 80W ，最大功率≤ 400W （不包括联动电源）。

（3）．工作电源：由主机电源提供系统内所需直流工作电压+5V、+35V、+24V、-21V。
