静电接地标准理解(精)

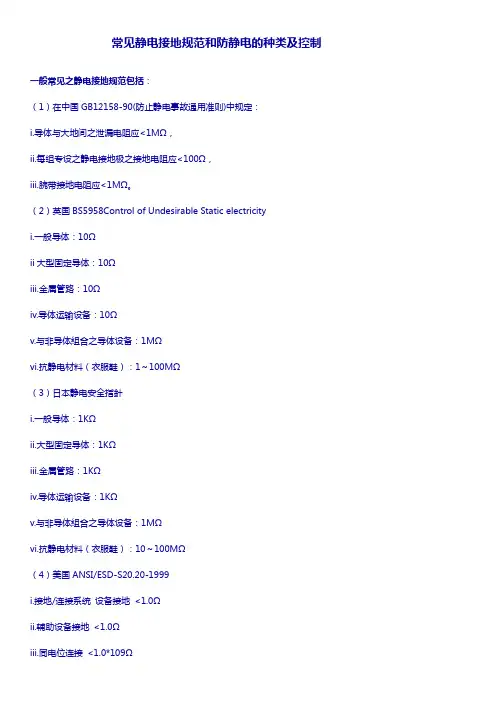

常见静电接地规范和防静电的种类及控制一般常见之静电接地规范包括：（1）在中国GB12158-90(防止静电事故通用准则)中规定：i.导体与大地间之泄漏电阻应<1MΩ，ii.每组专设之静电接地极之接地电阻应<100Ω，iii.腕带接地电阻应<1MΩ。

（2）英国BS5958Control of Undesirable Static electricityi.一般导体：10Ωii大型固定导体：10Ωiii.金属管路：10Ωiv.导体运输设备：10Ωv.与非导体組合之导体设备：1MΩvi.抗静电材料（衣服鞋）：1～100MΩ（3）日本静电安全指針i.一般导体：1KΩii.大型固定导体：1KΩiii.金属管路：1KΩiv.导体运输设备：1KΩv.与非导体組合之导体设备：1MΩvi.抗静电材料（衣服鞋）：10～100MΩ（4）美国ANSI/ESD-S20.20-1999i.接地/连接系统设备接地<1.0Ωii.辅助设备接地<1.0Ωiii.同电位连接<1.0*109Ωiv.共同接地点<1.0Ωv.人员接地, 腕带系统<35*106Ωvi.坐下操作/站立操作,地板-鞋面系统<35*106Ω或<100V其大多为该规定之接地电阻仅为量测点至接地电极棒接线端点，並不包括接地电极棒以下之大地电阻。

而接地电极棒以下之大地电阻：大多属电工方面之技术与规范。

因为静电所牵涉到之接地电阻其主要作为静电荷洩漏之途径使用，或含1M欧姆则是作为避免人员感电使用。

与一般电工所论及之大地接地不同，所以並无直接性关系。

认为一般而言，一般第三类大地接地电阻100欧姆以下，对于静电应该绰绰有余。

国內电气相关之接地电阻可參考一电工法规。

防静电接地线防静电接地线采用PU及PVC原料制成，弹性好，内有1兆欧电阻或0欧姆电阻。

黑线黄头。

具有多种尺寸，6，8，10，12英尺等。

防静电接地线主要由星爪或扣帽与弹弓线、鳄鱼夹组成。

1.适用范围本标准场所适用于于公司内部静电防护工程的设计、使用、管理、维护和检测。

2.目的本标准制定了静电产生及静电放电控制的程序和最基本需求，以有效控制静电的产生和泄放，从而提高产品的成品率、质量和可靠性。

这些程序和需求适用于所有涉及静电敏感器件、组件或产品的生产、组装、测试、维修、包装和存储等所有环节。

3.职责2・1工程部（兼）1.1.1负责工作区域内防静电设施的规划和安装1.1.2ESD异常处理。

2.2质量部2.2.1负责对防静电设施进行验收，定期的ESD专项测试（如接地检测等）。

2.2.2负责制作防静电培训教材，员工防静电知识提高培训。

2.2.3防静电器材等标识日常检验和维护。

2.3人事部2.3.1新入员工防静电知识基本培训。

4.相关文件电子行业标准SJ/T 10694-1996《电子产品制造防静电系统测试方法》国家军用标准GJB 3007-97《防静电工作区技术要求》5. ^语5.1接地：电气连接到能供给或接受大量电荷的物体（如大地、舰船戒运载工具外壳等）。

其分为软接地和硬接地。

5.1.1硬接地：直接与大地电极导电性连接的一种接地方式、5.1.2软接地：通过一足够限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式（电阻值一般为1M欧姆）。

5.2接地电极：埋于地下与大地保持良好的电气连接的金属体或金属体组。

它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。

5.3导电材料：其表面电阻率小于1x105。

/□或体积电阻率小于1x104d cm。

为效果一般的防静电材料。

5.4绝缘材料：其表面电阻率大于或等于1x1012。

/口以上；或体积电阻率大于或等于1x1111O・cm.以上。

5.5防静电工作区：配备各种防静电设备和器材、能限制静电电位、能对静电进行有效泻放，具有确定的边界和专门标记，适用于从事静电防护操作的场所。

6.防静电接地设施6.1专用防静电地线防静电专用接地设施装置包括接地电极、接地主干线、接地支干线。

电气设备接地（接零）、静电、防雷保护安全管理标准1范围1.1本标准规定了电气设备接地（接零）、静电、防雷保护管理的职责、管理内容与要求、检查与考核等。

1.2本标准所指接地（接零）、静电、防雷保护是指生产区域范围内的接地线网、接地线、防静电、防雷装置等。

1.3本标准适用于电气设备接地（接零）、静电、防雷保护的安全管理。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》GB/T15498-2003《企业标准体系管理标准和工作标准体系》DL/T800-2012《电力企业标准编制规则》JGJ46-2005《施工现场临时用电安全技术规范（附条文说明）》GB50057-2010《建筑物防雷设计规范》GB50169-2016《电气装置安装工程接地装置施工及验收规范》GB26860-2011《电力安全工作规程发电厂和变电站电气部分》《现场作业工作管理规定》3职责3.1电气设备的管理部门是电气设备接地（接零）、静电、防雷保护管理的主管部门。

3.2生产技术部负责组织协调、技术监督各部门接地（接零）、静电、防雷保护的工作。

防雷、防静电装置的检测，由生产技术部在每年雷雨季节之前请具备防雷装置检测资质的单位对全厂防雷设施、设备进行检查、检测。

检测工作结束后，检测单位出具设备防雷、防静电装置检测数据报告，生产技术部存档备查并对报告中提出的整改事项下发到各部门进行整改。

3.3安全监察部负责组织进行监督检查各部门接地（接零）、静电、防雷保护的执行情况。

3.4发电部做好悬挂式接地线的维护、避雷器动作记录、泄露电流的记录，做好全厂接地、静电、防雷的巡检发缺工作。

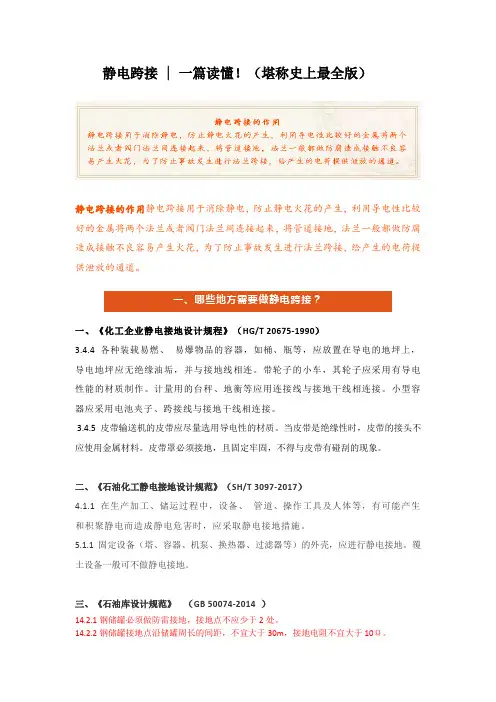

静电跨接 | 一篇读懂！（堪称史上最全版）静电跨接的作用静电跨接用于消除静电，防止静电火花的产生，利用导电性比较好的金属将两个法兰或者阀门法兰间连接起来，将管道接地，法兰一般都做防腐造成接触不良容易产生火花，为了防止事故发生进行法兰跨接，给产生的电荷提供泄放的通道。

一、哪些地方需要做静电跨接？一、《化工企业静电接地设计规程》（HG/T 20675-1990）3.4.4 各种装载易燃、易爆物品的容器，如桶、瓶等，应放置在导电的地坪上，导电地坪应无绝缘油垢，并与接地线相连。

带轮子的小车，其轮子应采用有导电性能的材质制作。

计量用的台秤、地衡等应用连接线与接地干线相连接。

小型容器应采用电池夹子、跨接线与接地干线相连接。

3.4.5 皮带输送机的皮带应尽量选用导电性的材质。

当皮带是绝缘性时，皮带的接头不应使用金属材料。

皮带罩必须接地，且固定牢固，不得与皮带有碰刮的现象。

二、《石油化工静电接地设计规范》（SH/T 3097-2017）4.1.1 在生产加工、储运过程中，设备、管道、操作工具及人体等，有可能产生和积聚静电而造成静电危害时，应采取静电接地措施。

5.1.1 固定设备（塔、容器、机泵、换热器、过滤器等）的外壳，应进行静电接地。

覆土设备一般可不做静电接地。

三、《石油库设计规范》（GB 50074-2014 ）14.2.1钢储罐必须做防雷接地，接地点不应少于2处。

14.2.2钢储罐接地点沿储罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。

14.2.3储存易燃液体的储罐防雷设计，应符合下列规定：1装有阻火器的地上卧式储罐的壁厚和地上固定顶钢储罐的顶板厚度大于或等于4mm时，不应装设接闪杆（网）。

铝顶储罐和顶板厚度不小于4mm的钢储罐，应装设接闪杆（网），接闪杆（网）应保护整个储罐。

2外浮顶储罐或内浮顶储罐不应装设接闪杆（网），但应采用浮顶与罐体用两根导线将浮顶或罐体做电气连接。

外浮顶储罐的连接导线应选用横截面不小于50mm2的扁平镀锡软铜复绞线或绝缘阻燃护套软铜复绞线。

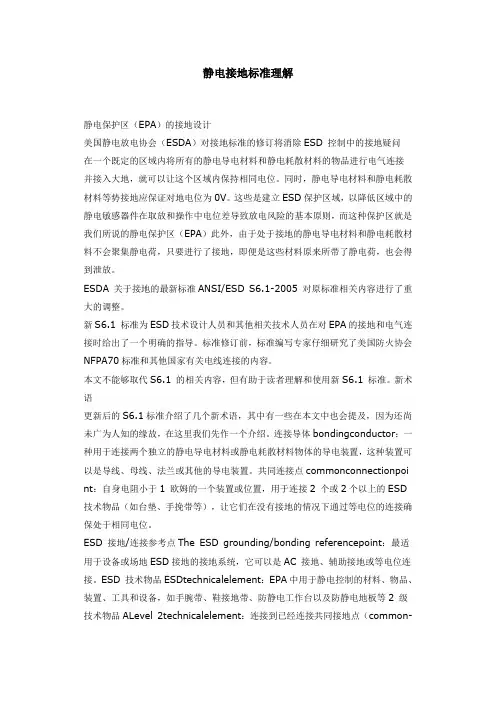

静电接地标准理解静电保护区（EPA）的接地设计美国静电放电协会（ESDA）对接地标准的修订将消除ESD 控制中的接地疑问在一个既定的区域内将所有的静电导电材料和静电耗散材料的物品进行电气连接并接入大地，就可以让这个区域内保持相同电位。

同时，静电导电材料和静电耗散材料等势接地应保证对地电位为0V。

这些是建立ESD保护区域，以降低区域中的静电敏感器件在取放和操作中电位差导致放电风险的基本原则，而这种保护区就是我们所说的静电保护区（EPA）此外，由于处于接地的静电导电材料和静电耗散材料不会聚集静电荷，只要进行了接地，即便是这些材料原来所带了静电荷，也会得到泄放。

ESDA 关于接地的最新标准ANSI/ESD S6.1-2005 对原标准相关内容进行了重大的调整。

新S6.1 标准为ESD技术设计人员和其他相关技术人员在对EPA的接地和电气连接时给出了一个明确的指导。

标准修订前，标准编写专家仔细研究了美国防火协会NFPA70标准和其他国家有关电线连接的内容。

本文不能够取代S6.1 的相关内容，但有助于读者理解和使用新S6.1 标准。

新术语更新后的S6.1标准介绍了几个新术语，其中有一些在本文中也会提及，因为还尚未广为人知的缘故，在这里我们先作一个介绍。

连接导体bondingconductor：一种用于连接两个独立的静电导电材料或静电耗散材料物体的导电装置，这种装置可以是导线、母线、法兰或其他的导电装置。

共同连接点commonconnectionpoi nt：自身电阻小于1 欧姆的一个装置或位置，用于连接2 个或2个以上的ESD 技术物品（如台垫、手挽带等），让它们在没有接地的情况下通过等电位的连接确保处于相同电位。

ESD 接地/连接参考点The ESD grounding/bonding referencepoint：最适用于设备或场地ESD接地的接地系统，它可以是AC 接地、辅助接地或等电位连接。

ESD 技术物品ESDtechnicalelement：EPA中用于静电控制的材料、物品、装置、工具和设备，如手腕带、鞋接地带、防静电工作台以及防静电地板等2 级技术物品ALevel 2technicalelement：连接到已经连接共同接地点（common-pointground）或共同连接点（commonconnectionpoint）的ESD技术物品（E SDtechnicalelement），如站立在防静电地板上穿戴鞋接地带的人。

接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

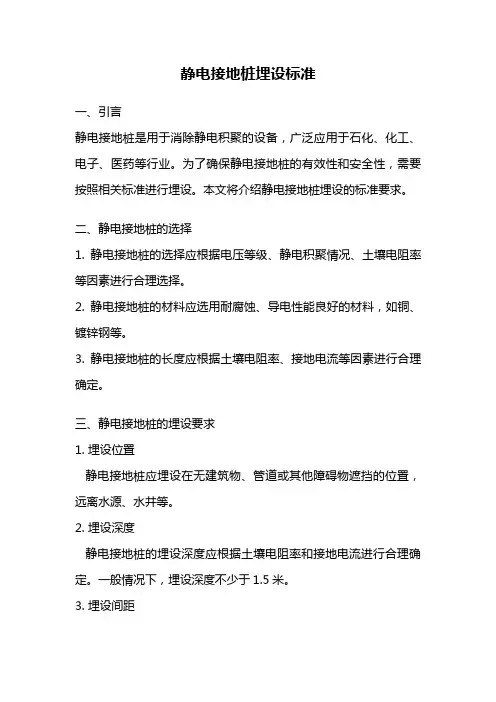

静电接地桩埋设标准一、引言静电接地桩是用于消除静电积聚的设备，广泛应用于石化、化工、电子、医药等行业。

为了确保静电接地桩的有效性和安全性，需要按照相关标准进行埋设。

本文将介绍静电接地桩埋设的标准要求。

二、静电接地桩的选择1. 静电接地桩的选择应根据电压等级、静电积聚情况、土壤电阻率等因素进行合理选择。

2. 静电接地桩的材料应选用耐腐蚀、导电性能良好的材料，如铜、镀锌钢等。

3. 静电接地桩的长度应根据土壤电阻率、接地电流等因素进行合理确定。

三、静电接地桩的埋设要求1. 埋设位置静电接地桩应埋设在无建筑物、管道或其他障碍物遮挡的位置，远离水源、水井等。

2. 埋设深度静电接地桩的埋设深度应根据土壤电阻率和接地电流进行合理确定。

一般情况下，埋设深度不少于1.5米。

3. 埋设间距静电接地桩的埋设间距应根据静电积聚情况和接地电流进行合理确定。

一般情况下，埋设间距不大于10米。

4. 埋设方式静电接地桩的埋设方式应符合以下要求：（1）埋设桩身应垂直于地面，不能倾斜或弯曲。

（2）埋设桩身应完全埋入地下，桩顶应与地面齐平。

（3）埋设桩身应与周围土壤紧密接触，不得存在空隙。

（4）埋设桩身与导线之间应采用可靠的连接方式，如焊接或螺栓连接。

四、静电接地桩的检测与验收1. 检测方法静电接地桩的检测应采用专业的测试仪器进行，如接地电阻测试仪、土壤电阻率测试仪等。

2. 检测标准静电接地桩的接地电阻应符合相关标准的要求。

一般情况下，接地电阻不大于10Ω。

3. 验收程序静电接地桩的验收程序应包括以下内容：（1）埋设前的准备工作，包括桩身清洁、连接件检查等。

（2）埋设过程中的监控和记录，包括埋设深度、埋设间距等。

（3）埋设完成后的检测和测试，包括接地电阻测试、土壤电阻率测试等。

（4）验收合格后的档案整理和存档。

五、静电接地桩的维护与管理1. 定期检查静电接地桩应定期进行检查，包括桩身和接地电阻的检测。

一般情况下，每年检查一次。

2. 维护措施静电接地桩的维护应包括以下措施：（1）保持桩身的清洁和完好，防止腐蚀和损坏。

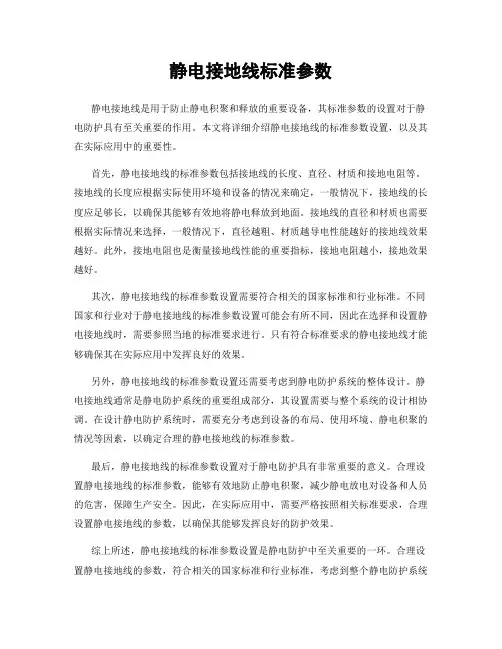

静电接地线标准参数静电接地线是用于防止静电积聚和释放的重要设备，其标准参数的设置对于静电防护具有至关重要的作用。

本文将详细介绍静电接地线的标准参数设置，以及其在实际应用中的重要性。

首先，静电接地线的标准参数包括接地线的长度、直径、材质和接地电阻等。

接地线的长度应根据实际使用环境和设备的情况来确定，一般情况下，接地线的长度应足够长，以确保其能够有效地将静电释放到地面。

接地线的直径和材质也需要根据实际情况来选择，一般情况下，直径越粗、材质越导电性能越好的接地线效果越好。

此外，接地电阻也是衡量接地线性能的重要指标，接地电阻越小，接地效果越好。

其次，静电接地线的标准参数设置需要符合相关的国家标准和行业标准。

不同国家和行业对于静电接地线的标准参数设置可能会有所不同，因此在选择和设置静电接地线时，需要参照当地的标准要求进行。

只有符合标准要求的静电接地线才能够确保其在实际应用中发挥良好的效果。

另外，静电接地线的标准参数设置还需要考虑到静电防护系统的整体设计。

静电接地线通常是静电防护系统的重要组成部分，其设置需要与整个系统的设计相协调。

在设计静电防护系统时，需要充分考虑到设备的布局、使用环境、静电积聚的情况等因素，以确定合理的静电接地线的标准参数。

最后，静电接地线的标准参数设置对于静电防护具有非常重要的意义。

合理设置静电接地线的标准参数，能够有效地防止静电积聚，减少静电放电对设备和人员的危害，保障生产安全。

因此，在实际应用中，需要严格按照相关标准要求，合理设置静电接地线的参数，以确保其能够发挥良好的防护效果。

综上所述，静电接地线的标准参数设置是静电防护中至关重要的一环。

合理设置静电接地线的参数，符合相关的国家标准和行业标准，考虑到整个静电防护系统的设计，能够有效地提高静电防护的效果，保障生产安全。

希望本文能够对静电接地线的标准参数设置有所帮助，谢谢阅读。

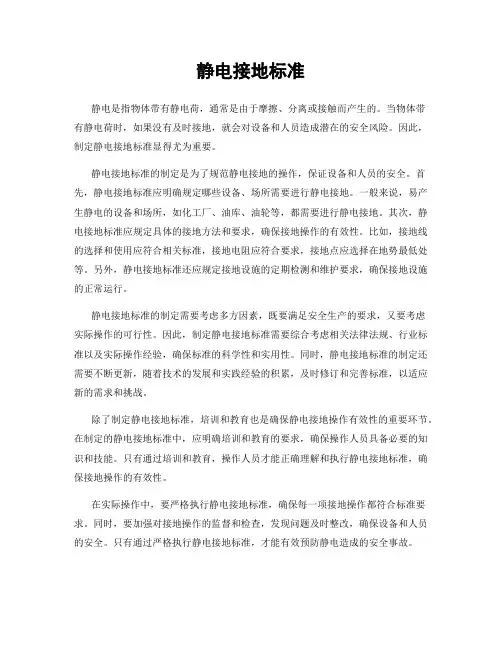

静电接地标准静电是指物体带有静电荷，通常是由于摩擦、分离或接触而产生的。

当物体带有静电荷时，如果没有及时接地，就会对设备和人员造成潜在的安全风险。

因此，制定静电接地标准显得尤为重要。

静电接地标准的制定是为了规范静电接地的操作，保证设备和人员的安全。

首先，静电接地标准应明确规定哪些设备、场所需要进行静电接地。

一般来说，易产生静电的设备和场所，如化工厂、油库、油轮等，都需要进行静电接地。

其次，静电接地标准应规定具体的接地方法和要求，确保接地操作的有效性。

比如，接地线的选择和使用应符合相关标准，接地电阻应符合要求，接地点应选择在地势最低处等。

另外，静电接地标准还应规定接地设施的定期检测和维护要求，确保接地设施的正常运行。

静电接地标准的制定需要考虑多方因素，既要满足安全生产的要求，又要考虑实际操作的可行性。

因此，制定静电接地标准需要综合考虑相关法律法规、行业标准以及实际操作经验，确保标准的科学性和实用性。

同时，静电接地标准的制定还需要不断更新，随着技术的发展和实践经验的积累，及时修订和完善标准，以适应新的需求和挑战。

除了制定静电接地标准，培训和教育也是确保静电接地操作有效性的重要环节。

在制定的静电接地标准中，应明确培训和教育的要求，确保操作人员具备必要的知识和技能。

只有通过培训和教育，操作人员才能正确理解和执行静电接地标准，确保接地操作的有效性。

在实际操作中，要严格执行静电接地标准，确保每一项接地操作都符合标准要求。

同时，要加强对接地操作的监督和检查，发现问题及时整改，确保设备和人员的安全。

只有通过严格执行静电接地标准，才能有效预防静电造成的安全事故。

总之，静电接地标准的制定和执行对于保障设备和人员的安全至关重要。

只有通过科学合理的标准，结合培训和教育，严格执行，才能有效预防静电造成的安全风险，确保生产安全。

希望各行各业都能重视静电接地标准，共同努力，促进安全生产。

油气田防静电接地安全管理规范质量安全环保科汇编发布时间:2012年07 月20 日1 范围本标准适用于青海油田采油一厂油气田的新建、扩建和改建地面工程的防静电接地设计安装。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是不注日期的引用文件,其最新版本适用于本标准。

SY/T 6319、 GB 13348 、SY/T 0060 油气田防静电接地设计规范3 术语和定义下列术语和定义适用本标准。

3.1接地体:埋入地中并直接与大地紧密接触,并构成对电气连接的一个或一组导体。

3.2自然接地体:利用原有埋地金属构件形成的接地体。

3.3人工接地体:人为埋设的接地体。

3.4接地线:生产设施接地端子与接地体连接用的金属导电部分。

3.5接地装置:接地线和接地体的总和。

3.6接地电阻:接地体对地电阻和接地线电阻的总和。

4 接地装置的连接要求:4.1 连接要求a埋地部分应采用焊接,地上部分可采用焊接也可采用螺栓连接。

b焊接的方式应采用搭接,搭接的长度必须为扁钢宽度的2倍或圆钢直径的6倍。

c在设备和管道适当位置上设置专用接地端头即金属接地板。

d汽车罐车连接应紧密可靠,不准采用缠绕连接在打开灌盖前连接。

要接在罐车的专用接地端子板等处,不准接在装卸油口1.5米之内。

在关上灌盖之后拆除连接。

4.2 接地端子与接地支线连接应采用下列方式:a 固定设备宜用螺栓连接。

b 有振动、位移的物体应采用挠性连接。

c 移动式设备及工具应采用电瓶夹头、鳄式夹钳、专用连接夹头等器具连接,不应采用接地线与被接地体相缠绕的方法。

4.3金属接地板的设置应符合下列要求:a金属接地板可焊(或紧固于设备、管道的金属外壳或支座上。

b金属接地板的材质,应与设备、管道的金属外壳材质相同。

c金属接地板的截面不宜小于50mm×5mm,如设备有保温层,该板应伸出保温层外。

4.3 防静电接地引下线的选择要求:选用厚度不小于4mm,宽度不小于25mm的镀锌扁钢或直径不小于10mm的圆钢制作。

静电接地黄绿标准概述说明以及解释1. 引言1.1 概述静电接地黄绿标准是指一种用于安全接地的颜色编码标准，主要用于标识建筑物、设备和电气线路中的接地系统。

该标准使用黄绿色作为接地导体的颜色，以便在视觉上识别和区分。

静电接地黄绿标准的实施对于确保人员和设备的安全至关重要。

1.2 文章结构本文将按照以下结构来介绍静电接地黄绿标准及相关内容：第一部分是引言，主要包括概述、文章结构和目的。

第二部分将详细介绍静电接地黄绿标准。

其中包括背景和起源、含义和作用以及在不同领域的应用。

第三部分将对静电接地进行概述说明。

这部分将涵盖静电接地的基本原理、重要性和必要性，以及不同方法与技术的概述。

第四部分将对静电接地进行解释。

这部分将包括静电的基本概念和特点，接地系统的构成和工作原理，以及参数与设计考虑因素等内容。

最后，在结论部分将总结主要观点，并对未来发展进行展望。

1.3 目的本文的目的是全面介绍静电接地黄绿标准，以及相关概念、原理和方法。

通过深入解释和说明，读者将能够理解并应用这一标准，并认识到静电接地对于保障人员和设备安全所起到的重要作用。

此外，文章还致力于提高读者对静电接地领域的认识，为未来的学习和探索奠定基础。

2. 静电接地黄绿标准2.1 黄绿标准的背景和起源静电接地黄绿标准，又称为静电接地标识、黄绿标识或防护地线，是在工业领域中用于指示和确保设备、机器或工作场所正确接地的一种标识。

其起源可以追溯到国际电工委员会第60364部分4-41章节以及国际电气技术委员会（IEC）发布的相关指导文件。

2.2 黄绿标准的含义和作用黄绿标识通常由黄色和绿色两个颜色组成，其中上半部分为黄色，下半部分为绿色，并在中间有一个白色图形。

黄色代表警示和注意，提示潜在的危险性；绿色代表安全和保护，表示设备已正确接地。

通过静电接地黄绿标准的应用，可以达到以下几个目的：a. 提醒人们注意设备或场所是否具备正确接地，从而预防触电和静电引发的意外伤害。

防静电接地线标准解释说明以及概述1. 引言1.1 概述静电是在我们日常生活和工作中常见的现象，它可能会对电子设备和人身安全造成潜在威胁。

为了减少静电带来的负面影响，防静电接地线起到了重要的作用。

本文将详细解释和说明防静电接地线的标准，以及其所扮演的角色。

1.2 文章结构本文共分为六个部分：引言、正文、第一要点、第二要点、第三要点和结论。

正文部分将对防静电接地线标准进行深入探讨，包括标准的制定机构以及其中包含的重要内容。

1.3 目的本文旨在提供一个综合性的介绍，让读者了解防静电接地线标准的重要性以及其应用范围。

通过深入探讨该标准所涵盖的内容，读者将能够更好地理解如何有效地设计和使用防静电接地线。

请注意：以上所撰写内容仅供参考，请根据实际需要进行修改和完善。

2. 正文防静电接地线是一种重要的设备，用于提供屏蔽和放电防护。

它在许多行业中被广泛应用，包括电子制造、化工、医药等。

2.1 防静电接地线的定义防静电接地线是连接到可导电材料上的导体，通过将静电荷引导到地下来减少静电累积和释放。

它通常由铜或铝制成，具有良好的导电性能。

2.2 防静电接地线的作用防静电接地线主要有以下几个作用：2.2.1 防止危险物质积聚在某些场景下，如化学实验室或危险品仓库中，静电可能引发爆炸或火灾。

通过使用防静电接地线，可以将可能产生的静电荷引导到地下，从而减少了危险物质积聚的风险。

2.2.2 保护人员安全当人们与带有较高静电荷的设备或材料进行接触时，可能会发生触电事故。

防静电接地线可以将这些静电荷直接排除到地下，以确保人员的安全。

2.2.3 保护设备静电对许多电子设备和元件来说都是一个潜在的风险，可能会导致设备故障或损坏。

通过使用防静电接地线，可以避免设备上的静电荷积累，并保护设备的正常工作。

2.3 防静电接地线的标准为了确保防静电接地线的安全性和有效性，许多国家和行业制定了相关的标准。

其中一些标准包括：2.3.1 国际电工委员会(IEC)标准IEC发布了一系列与防静电接地线有关的国际标准，如IEC 61340-5-1 "Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements"。

静电接地设计规范标准静电接地设计规范为了防止和减少静电伤害，贯彻预防为主的方针，采取防静电措施，做到技术先进、经济合理、安全适用，特制定本规范。

本规范适用于存在静电危害的新建、扩建和改建工程的静电接地设计。

静电接地是防止静电危害的主要措施之一。

石油化工企业的防静电设计，应由工艺、配管、设备、储运、通风、电气等专业相互配合，综合考虑，并采取下列防止静电危害措施：1.改善工艺操作条件，在生产、储运过程中应尽量避免大量产生静电荷。

2.防止静电积聚，设法提供静电荷消散通道，保证足够的消散时间，泄漏和导走静电荷。

3.选择适用于不同环境的静电消除器械，对带电体上积聚着的静电荷进行中和及消散。

4.屏蔽或分隔屏蔽带静电的物体，同时屏蔽体应可靠接地。

5.在设计工艺装置或制作设备时，应尽量避免存在高能量静电放电的条件，如在内避免出现细长的导电性突出物和未接地的孤立导体等。

6.改善带电体周围环境条件，控制气体中可燃物的浓度，使其保持在爆炸极限以外。

7.防止人体带电。

静电接地设计，除应符合本规范外，尚应符合国家现有关强制性标准规范的规定。

静电接地体的接地电阻计算，应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。

名词术语1.工业静电：生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。

2.带电体：正负电荷数量不相等，对外界显示电的特性的物体或系统。

3.带电区：带电体上积聚静电的部位。

4.物质静电特征参数：体积电阻率：表征物体内导电性能的物理量。

它是单位横截面积、单位长度上材料的电阻值，其单位为欧[姆]·米（Ω·m）。

表面电阻率：表征物体表面导电性能的物理量。

它是正方形材料两对边间的电阻值，与物体厚度及正方形大小无关，其单位为欧[姆]（Ω）。

3.电导率是一种物理量，用于表征材料的导电性能。

它与电场强度的乘积等于传导电流密度，即σE=j。

电导率的单位是西[门子]/米（S/m）。

接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。

第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第条：危险区域应采取相应的防静电措施。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

深圳市华诺丰源科技有限公司 SHENZHEN RUNESD Technology Co.,Ltd 静电保护区(EPA)的接地设计美国静电放电协会(ESDA)对接地标准的修订将消除 ESD 控制中的接地疑问在一个既定的区域内将所有的静电导电材料和静电耗散材料的物品进行电气连接并接入 大地,就可以让这个区域内保持相同电位.同时,静电导电材料和静电耗散材料等势接地应 保证对地电位为 0V.这些是建立 ESD 保护区域,以降低区域中的静电敏感器件在取放和操 作中电位差导致放电风险的基本原则,而这种保护区就是我们所说的静电保护区(EPA)此外, 由于处于接地的静电导电材料和静电耗散材料不会聚集静电荷, 只要进行了接地, 即便是这些材料原来所带了静电荷,也会得到泄放.ESDA 关于接地的最新标准 ANSI/ESD S6.1-2005 对原标准相关内容进行了重大的调整. 新 S6.1 标准为 ESD 技术设计人员和其他相关技术人员在对 EPA 的接地和电气连接时给出了 一个明确的指导.标准修订前,标准编写专家仔细研究了美国防火协会 NFPA 70 标准和其他 国家有关电线连接的内容.本文不能够取代 S6.1 的相关内容,但有助于读者理解和使用新 S6.1 标准.新术语更新后的 S6.1 标准介绍了几个新术语, 其中有一些在本文中也会提及, 因为还尚未广为 人知的缘故,在这里我们先作一个介绍.连接导体 bonding conductor:一种用于连接两个独立的静电导电材料或静电耗散材料 物体的导电装置,这种装置可以是导线,母线,法兰或其他的导电装置.共同连接点 common connection point:自身电阻小于 1 欧姆的一个装置或位置,用于 连接 2 个或 2 个以上的 ESD 技术物品(如台垫,手挽带等),让它们在没有接地的情况下通 过等电位的连接确保处于相同电位.第1页地址:深圳市福田区彩田南路彩虹新都彩霞阁 21C 邮编:518033 E-mail: hnfw@ 电话:+86-755-82913015 传真:+86-755-829131141深圳市华诺丰源科技有限公司 SHENZHEN RUNESD Technology Co.,Ltd ESD 接地/连接参考点 The ESD grounding/bonding reference point:最适用于设备或 场地 ESD 接地的接地系统,它可以是 AC 接地,辅助接地或等电位连接.ESD 技术物品 ESD technical element:EPA 中用于静电控制的材料,物品,装置,工 具和设备,如手腕带,鞋接地带,防静电工作台以及防静电地板等连接到已经连接共同接地点 (common-point 2 级技术物品 A Level 2 technical element: ground)或共同连接点(common connection point)的 ESD 技术物品(ESD technical element),如站立在防静电地板上穿戴鞋接地带的人.接地系统的选择我们在设立 EPA 时首先考虑的可能是选择最适合的接地系统. 在标准中给出了几个 ESD 接地/连接参考点的选择.其中设备接地是绝大多数工厂的首选,其次是辅助接地或等电位 连接.交流接地.多数情况下这是北美 120V 标准交流插座中第三根线,使用绿色或有黄色条 纹的绿色导线,也有一些国家使用其他颜色的线.这根线是设备接地导体,它从插座连接到 接地线盘上,而后者又连接到总配电柜的中性线盘上(如配电柜进线的电源线盘).在多数工厂,接线导管与设备接地体电位相同,因此可以用于设备交流接地.当然,这 是以正确的接线为前提的,即便是接线没有问题,也应该先由持证的电器工程师进行检验. 这在新标准的图 5 中进行了示意.辅助接地.某些时候,需要考虑使用辅助接地系统是 EPA 最好的接地途径,因为设备不 接地可以去除任何的 ESD 和电磁波引起的信号干扰,但是这样做须经过认真地研究和讨论. 最初,静电接地标准起草工作小组认为,这样做会让两个接地有不同的电位,成为一个非常 棘手的问题.工作小组成员发现设备交流接地和单独的辅助接地之间的电位差有时会超过 500V.如果这在工作站出现,就不能提供 ESD 敏感器件取放所需的 OV 操作环境.第2页地址:深圳市福田区彩田南路彩虹新都彩霞阁 21C 邮编:518033 E-mail: hnfw@ 电话:+86-755-82913015 传真:+86-755-829131142深圳市华诺丰源科技有限公司 SHENZHEN RUNESD Technology Co.,Ltd 这个问题在 S6.1 后面的陈述中给予了解决说明:无论何种情况下,辅助接地和设备接 地应当进行连接.在某些情况下,辅助接地对于一些特别的活动是必要的,这时必须牢记的 是,辅助接地和设备交流接地的电位是不同的.等电位连接. 这种选择多数情况下适用于远离生产车间不易设立 EPA 的区域和设备. 将 所有的 ESD 技术物品, 区域内的人员以及工作设备通过电气连接接到一起, 使它们具有相同 的电位.事实上,在这个系统内与接地连接的电位有可能会升高,但所有物品仍会处于相同 的电位.这个方法可将系统内各物件的不同的电位或静电势变为等势位, 这样, 在其中进行敏感 器件操作就是安全的;在拿取器件时就没有电位差,不会发生放电.等电位连接方式及原理 在标准的图 3 中给予了示意.建立共同连接点对于 EPA 的设立来说,一旦 ESD 接地/连接参考点建立起来,下一步就是设立共同接地 点或共同连接点.共同接地点是一个接地装置或位置,它连接到 ESD 接地/连接参考点,一 个或多个 ESD 技术物品通过导体连接到这上面.这个共同接地点装置可以是用于等电位连 接,含有导体的任何机械装置.接线条,母线,铜电缆以及导体装置都可以构建成共同接地 点或共同连接点.所有的 ESD 技术物品——手腕带,桌面垫,地板等用接地导线连接到这个 共同接地点.最简单的系统在标准的图 1 中给予了示意. 手腕带和工作台面通过它们的接地线连接到 共同接地点,共同接地点连接到交流设备地.当 EPA 比较复杂时,就会出现 2 级技术物品.这时,后者通过一个已经接地的初始 ESD 技术物品进行接地. 一个技术人员站立在防静电地垫或防静电地板上, 这时该人体就是处于 2 级技术物品的状态,因为用于连接人体接地的脚接地或防静电鞋是通过地板或地垫接地 的, 同样通过地面接地的防静电椅和带有导电轮的防静电推车也是 2 级技术物品. 其描述示 意参见标准图 1A.3第3页地址:深圳市福田区彩田南路彩虹新都彩霞阁 21C 邮编:518033 E-mail: hnfw@ 电话:+86-755-82913015 传真:+86-755-82913114深圳市华诺丰源科技有限公司 SHENZHEN RUNESD Technology Co.,Ltd 技术物品的配置建立 EPA 的第三步是确定需要什么样的 ESD 技术物品,以确保去除保护包装的静电敏感 器件暴露在静电场下进行取放时的操作风险最小. 当工作站要设立为有效的 EPA 时, 应当明 确技术物品的种类和技术指标范围.其基本的原则是,如果是坐姿操作,员工必须使用手腕带作为人体接地的装置,即便是 有可靠的防静电地板情况下.这时因为他/她的脚会有可能不放在地板上,或接触地板的力 度过小不能达到接地的效果.站立或移动操作人体是通过防静电地板-防静电鞋来实现人体接地系统的.如果地板鞋系统是人体主要的接地途径,则应当与手腕带接地系统一样,要设定必须的操作要求.能 够提供敏感电压 HBM100V 以上保护的 EPA 建立的参考标准 ESD S20.20 中规定,人体的对地 电阻应小于 35 MΩ.EPA 中的另一个技术物品是防静电工作台面.实际应用时一般只是一种特别形式,但事 实上,其理想状态是创造一个没有静电产生,或静电可以迅速消散的区域,以供无保护的静 电敏感器件可以在其中进行操作. 这种区域另一个目标是将工作站内的电场和电位差降到最 小.用于 ESD 保护的其他物品包括工衣,椅子,推车,货架及其他物品等,它们同样要连接 到接地系统. 每一个辅助的技术物品必须可以直接或通过 2 级技术物品方式连接到共同接地 点. 理解如何将一个 ESD 基础物品通过电气连接方式接入大地是决定该物品是否能够实现防 静电目的的关键.接地测量ESDA 关于接地的标准中特别明确了 EPA 中 ESD 控制的测试方法. 测量的程序总结如下:交流设备接地. 用于建立交流设备接地的插座到配电柜进线的中性线母线的阻抗不应超 过 1 Ω.这个测量是用一个交流阻抗测量仪在插座中进行测量的.但所用的仪器通常非 ESD4第4页地址:深圳市福田区彩田南路彩虹新都彩霞阁 21C 邮编:518033 E-mail: hnfw@ 电话:+86-755-82913015 传真:+86-755-82913114深圳市华诺丰源科技有限公司 SHENZHEN RUNESD Technology Co.,Ltd 协管员所配备,而是一个通用仪器,使用者应具备电工操作证.这种仪器不仅测量设备接地 (第三根线)阻抗,而且很多时候用于检验电流方向.这里有几点非常重要:1,火线和中 性线不能接反;2,必须要有中性线和设备接地线,并且在插座中没有接到一起;3,火线和 设备接地线没有接反.虽然这种测量不需要经常测试, 但是在 EPA 设立后以及电路维护时的线路检验时, 这却 是非常重要的.交流设备地到共同接地点.交流设备地到共同接地点的电阻不应大于 1 Ω.其测量是 使用标准的欧姆表,表的测量范围为 0.1 Ω 到 1 MΩ.欧姆表的电极应分别放在交流设备 地和共同接地点上.这样导线及接点等所有连接装置的附加电阻都包含在内了.共同接地点到技术物品接地点.共同接地点到每一个技术物品接地点的电阻不应大于 1Ω 与该技术物品接地连接线上的内置电阻的电阻值之和.欧姆表的两个电极应该分别放在 包含附加电阻的两端.技术物品接地线通常包含了一个 1MΩ 的电阻.附加电阻在标准中并 未作要求,但是 ESD 技术物品的生产商可能作为限制电流的目的而在导线上接入了电阻.辅助地到交流设备地. 这个测量可以直接使用欧姆表连接交流设备地和车间内任何在用 的辅助接地. 测量电极应分别置于包含所有相互连接和安全装置上, 测量电阻应小于 25 Ω. NFPA 70 标准中推荐了一些辅助接地作为补充接地的方法:建筑物的钢结构,埋入的金属框 架或其他连接到大地的结构都可以作为补充接地或辅助接地.25Ω 电阻值在某些情况下可能太高,因此在车间建设时应仔细考虑.对于静电接地来 说,25Ω 以下的电阻是可以接受的,但对于电磁兼容(EMC)这个值就太高了.现场服务.现场服务时不可能使用设备接地线,因此,欧姆表直接连接到 ESD 技术物品 和服务对象上, 测量电极放置位置应包含所有内部连接和安全设施的电阻, 阻值总合不应大 于 1Ω.如果 ESD 技术物品连接导线使用了电阻,则测量值包含该电阻的阻值.如果服务操作时需要使用 1 个以上的 ESD 技术物品时,应使用共同连接点.例如,一个 工程师可以使用一条手腕带和一块便携式的耗散垫子, 站在垫子上面维修部件或将部件插入 第5页地址:深圳市福田区彩田南路彩虹新都彩霞阁 21C 邮编:518033 E-mail: hnfw@ 电话:+86-755-82913015 传真:+86-755-82913114 5深圳市华诺丰源科技有限公司 SHENZHEN RUNESD Technology Co.,Ltd 设备当中.这时的共同连接点可以是一个单独的设施,设备的金属框架,或设备接地母线. 只要所有物品包括人体相互连接在一起,ESD 敏感器件就不会暴露在有电位差的环境里.结论ESDA 新的接地标准揭示了一些建立 EPA 接地系统时的问题.标准的这次修订将会简化 ESD 控制计划实施时的一些工作.希望本文有助于工程人员对更新后的 ANSI/ESD S6.1 的熟 悉和理解.参考文献1. ANSI/ESD S6.1:2005, "Grounding" (Rome, NY: ESD Association, 2005). 2. NFPA 70, "2005 National Electrical Code" (Quincy, MA: National Fire Protection Association, 2005). 3. ANSI/ESD S20.20:1999, "Protection of Electrical and Electronic Parts, Assemblies and Equipment (Excluding Electrically Initiated Explosive Devices)" (Rome, NY: ESD Association, 1999).第6页地址:深圳市福田区彩田南路彩虹新都彩霞阁 21C 邮编:518033 E-mail: hnfw@ 电话:+86-755-82913015 传真:+86-755-829131146。

静电接地线标准及方法国标
静电接地是指将带静电物体或有可能产生静电的物体（非绝缘体）通过导静电体与大地构成电气回路的接地。

静电接地电阻一般要求不大于10欧。

防静电工程中静电防护区的地线较为常用的敷设方法有两种。

1、静电安全工作台：由工作台、防静电桌垫、腕带接头和接地线等组成。

2、防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技术人员，检验人员用。

3、静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电的杂物、图纸资料应放入防静电文件袋内。

4、防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带，腕带与人体皮肤应有良好接触，腕带系统对地电阻值应1MΩ。

5、防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须接地。

6、防静电工作服：进入静电工作区的人员和接触SMD元器件的人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中（如冬季）.工作服面料应符合国家有关标准。

7、进入工作区的人员必须穿防静电工作鞋。

穿普通鞋的人员应使用导电鞋束、防静电鞋套或脚跟带。

8、生产线上用的传送带和传动轴，应装有防静电接地的电刷和
支杆。

9、对传送带表面可使用离子风静电消除器。

10、生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设良好的接地线。

11、生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应进行防静电测试，合格后方能进入现场。

静电接地标准静电接地是指将静电荷通过接地装置引导到地面，以防止静电对设备和人员造成危害。

静电接地标准是指在静电接地过程中需要遵循的规范和标准，以确保接地效果和安全性。

本文将介绍静电接地标准的相关内容，包括标准的制定依据、执行范围、标准要求等。

静电接地标准的制定依据主要包括国家相关法律法规、行业标准和国际标准。

国家相关法律法规对静电防护提出了明确的要求，包括静电接地装置的设置、接地电阻的要求等。

行业标准和国际标准则是在国家法律法规的基础上，进一步细化和规范了静电接地的要求，以适应不同行业的特殊需求。

静电接地标准的执行范围涵盖了各个领域的静电防护工作，包括但不限于工业生产、化工、医药、电子、航空航天等领域。

在这些领域中，静电可能会对设备和人员造成危害，因此静电接地标准的执行范围非常广泛。

静电接地标准对接地装置的要求包括接地电阻、接地导体材料、接地导体的安装方式等方面。

接地电阻是衡量接地效果的重要指标，标准对接地电阻的要求一般是在一定范围内，要求接地电阻不能过大，以确保静电荷能够有效地引导到地面。

接地导体材料一般要求导电性能好、耐腐蚀、耐磨损等特性，以确保接地导体的长期稳定性。

接地导体的安装方式也是标准所关注的重点，要求安装牢固、连接可靠，以确保接地装置能够正常工作。

总的来说，静电接地标准是为了保障设备和人员的安全，防止静电对其造成危害而制定的规范和标准。

执行静电接地标准对于各个领域的生产和工作都具有重要意义，只有严格执行标准要求，才能有效地防止静电对设备和人员造成危害，确保生产和工作的安全进行。

希望本文能够帮助大家更加深入地了解静电接地标准的相关内容，增强大家对静电防护工作的重视，促进静电防护工作的规范化和标准化。

同时也希望相关部门和企业能够加强对静电接地标准的执行和监督，保障生产和工作的安全进行。

静电接地标准做法
静电接地标准做法如下：
1.接地极的安装：在安装接地极之前，需要先确定接地极的安装位置，并确保该位置没有
任何障碍物。

然后，将接地极插入土壤中，确保接地极与地面保持垂直。

在接地极的周围填充降阻剂，以提高接地效果。

2.接地线的连接：将需要接地的设备与接地极进行连接，可以使用金属线或电缆进行连接。

在连接时，需要确保连接牢固可靠，以避免出现松动或脱落的情况。

3.接地电阻的测量：在安装好接地极和接地线后，需要进行接地电阻的测量，以确保接地
效果达到要求。

可以使用专门的电阻测量仪表进行测量，测量时需要确保测量仪表与接地线连接牢固。

4.定期检查和维护：在使用过程中，需要定期对静电接地系统进行检查和维护。

检查接地
极和接地线是否完好无损，连接是否牢固可靠。

如果发现有损坏或松动的情况，需要及时进行修复或更换。

需要注意的是，在安装静电接地系统时，需要确保接地极和接地线的材质和规格符合要求，以确保接地效果达到要求。

另外，在使用过程中，需要定期对静电接地系统进行检查和维护，以确保其正常运转。

同时，还需要注意防止雷电等自然灾害对静电接地系统的影响，采取相应的防雷措施，以确保设备和人员的安全。

总之，静电接地是确保设备和人员安全的重要措施之一。

在安装和使用静电接地系统时，需要按照标准做法进行操作和维护，以确保其正常运转并达到要求的接地效果。
