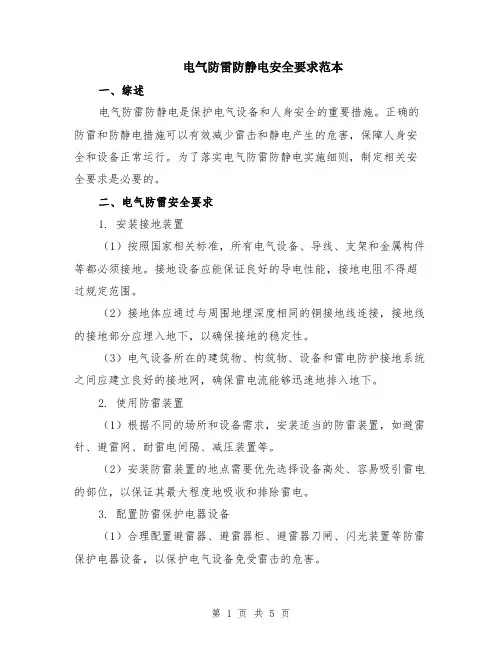

电气防雷防静电安全要求范本一、综述电气防雷防静电是保护电气设备和人身安全的重要措施。
正确的防雷和防静电措施可以有效减少雷击和静电产生的危害，保障人身安全和设备正常运行。
为了落实电气防雷防静电实施细则，制定相关安全要求是必要的。
二、电气防雷安全要求1. 安装接地装置（1）按照国家相关标准，所有电气设备、导线、支架和金属构件等都必须接地。
接地设备应能保证良好的导电性能，接地电阻不得超过规定范围。
（2）接地体应通过与周围地埋深度相同的铜接地线连接，接地线的接地部分应埋入地下，以确保接地的稳定性。
（3）电气设备所在的建筑物、构筑物、设备和雷电防护接地系统之间应建立良好的接地网，确保雷电流能够迅速地排入地下。
2. 使用防雷装置（1）根据不同的场所和设备需求，安装适当的防雷装置，如避雷针、避雷网、耐雷电间隔、减压装置等。
（2）安装防雷装置的地点需要优先选择设备高处、容易吸引雷电的部位，以保证其最大程度地吸收和排除雷电。
3. 配置防雷保护电器设备（1）合理配置避雷器、避雷器柜、避雷器刀闸、闪光装置等防雷保护电器设备，以保护电气设备免受雷击的危害。
（2）定期进行防雷保护电器设备的检查和维护，确保其正常运行。
4. 建立完善的安全操作制度（1）制定电气防雷工作操作规程，包括电气设备操作、调试、检查等工作的安全规定和操作要点。
（2）加强人员培训，提高员工的安全意识和操作技能，特别是防雷工作的重要性和操作要领。
三、电气防静电安全要求1. 静电电离器的应用（1）对于易积累静电的场所，应配置静电电离器，及时消除积聚的静电，防止其引发火灾和爆炸。
（2）静电电离器的安装位置应选择在静电积聚区域的上方，以确保能够充分地发挥去静电作用。
2. 静电接地措施（1）静电工作区域应配置合适的接地装置，以便于将静电引导到地下。
（2）静电接地装置应与建筑物、设备和金属构件的接地网相连，确保静电的稳定和迅速排除。
3. 配置防静电设备（1）根据工作环境和设备特点，配置适当的防静电设备，如静电消除器、导电地板、静电检测仪等。
加油站安全评价检查表之防雷和防静电防雷和防静电是加油站安全管理中非常重要的一环。
雷电和静电都属于能引起火灾和爆炸的电源。
因此，加油站必须采取一系列措施来防止雷击和静电积聚，以确保员工和用户的安全。
下面是针对防雷和防静电的一份安全评价检查表，以用于检查加油站的安全措施是否得到了有效的实施。
1. 防雷措施- 检查加油站建筑物是否安装了导电接地装置。
导电接地装置应与金属结构物和工作设备相连，以确保雷电通过导流系统引流到地面。
- 检查导体和接地装置是否通过好。
导体应处于良好的状态，没有断裂或腐蚀。
接地装置应定期检查是否能够提供有效的接地。
- 检查加油站周围的避雷器是否安装和维护良好。
避雷器可以吸收和排放雷电的过电压，以保护建筑物和设备。
- 检查避雷接地线是否与导体和接地装置相连，并处于良好的状态。
避雷接地线应定期检查并清洁，以确保良好的接地效果。
- 检查加油站屋顶是否安装了地线网，以防止雷击进入建筑物内部。
- 检查加油站的石油罐是否安装了闪电保护系统。
闪电保护系统可以防止石油罐内部积聚静电和火花，从而降低爆炸的风险。
- 检查一氧化碳报警器是否设置和维护良好。
雷击可能损坏加油站的电气设备，从而导致一氧化碳泄漏。
2. 防静电措施- 检查加油站油枪的接地线是否与导体和接地装置相连，并处于良好的状态。
接地线应定期检查并清洁，以确保良好的接地效果。
- 检查加油站油枪的防护地板是否安装和维护良好。
防护地板可以防止静电从地面积聚到操作员和加油枪。
- 检查加油站周围地面的电阻值。
地面电阻值应处于安全范围内，以确保静电能够迅速地通过地面排放。
- 检查地面是否干燥。
湿润的地面可以帮助迅速排放静电，减少静电积聚的风险。
- 检查加油站地面上的金属结构物和设备是否接地。
金属结构物和设备应与导体和接地装置相连，以便静电能够安全地排放到地面。
- 检查加油站设备和管道是否按照规定进行了防静电处理。
设备和管道应具备良好的接地装置，并配备导电和防静电材料。

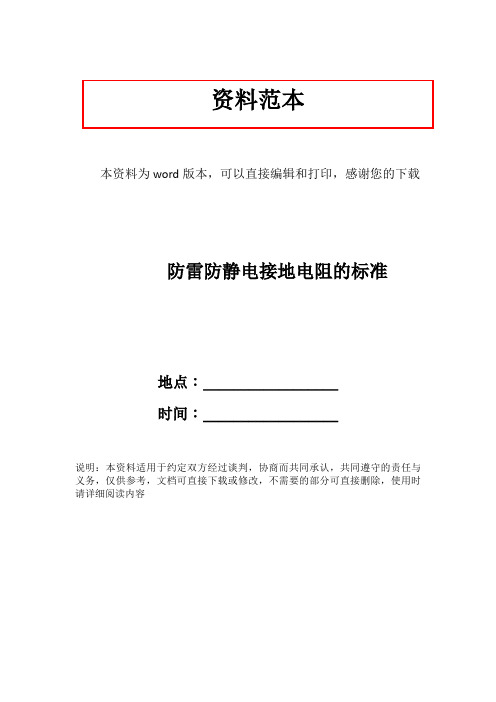

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载防雷防静电接地电阻的标准地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
附件电气防雷防静电检查检测内容第一部分电气检查一、变压器序号检查内容检查情况结论1 日常运行情况应良好2 日常维护情况应由专业部门专业人员进行维护与检查。
3 生产日期在不超期范围。
4 容量应满足电气总容量需求。
5 距地面高度变压器距地面高度不得小于0.3m。
6 遮栏变压器应设置高度不低于1.7m的固定遮栏。
遮栏网孔不应大于40mm×40mm。
变压器的外廓与遮栏的净距不宜小于0.6m，变压器之间的净距不应小于1.0m。
6 变压器接地接地电阻应小于4Ω。
7 变压器浸油、渗油、漏油情况变压器不应有浸油、渗油、漏油现象。
8 瓷套管及绝缘子保持瓷套管及绝缘子的清洁，无破损裂纹和放电痕迹。
9 电气连接情况保证电气连接的紧固可靠。
10 避雷器应安装避雷器，每年检验避雷器接地的可靠性。
11 介损的检测每三年应对变压器线圈、套管以及避雷器进行介损的检测。
12 定期检查分接开关情况应定期检验分接开关触头的紧固、灼伤、疤痕、转动灵活性及接触的定位。
13 声音正常运行的变压器发出的是均匀的“嗡嗡声”。
14 油温运行中上层油温不宜经常超过85℃，最高不得超过95℃。
15 室内通风室内应有良好的自然通风。
16 变压器室防雨房屋不应漏雨。
17 变压器室照明室内应有照明。
18 变压器室耐火等级油浸变压器室的耐火等级应为一级。
19 变压器室的门、窗、门闩变压器室的门、窗、门闩应完整，门应上锁。
门窗应向外开。
20 灭火器变压器室应配备干粉灭火器21变压器外廓距墙壁和门的最小净距100-1000KV A与后壁、侧壁净距不小于600mm 1250KV A以上与后壁、侧壁净距不小于800mm 100-1000KV A与门净距不小于800mm1250KV A以上与门净距不小于1000mm22警示标志变压器室的门和围栏上应有“止步，高压危险!”的明显标志。
23 防小动物设施变压器室应有防小动物设施。
24 变压器室防火间距（1）明火设备：15m；（2）甲类可燃气体压缩机或压缩机机房：15m；（3）乙类可燃气体压缩机或压缩机机房：9m；（4）200—1000m3甲类可燃气体储罐15m；（操作温度低于自然点）（5）200—1000m3乙类可燃气体储罐9m；（操作温度低于自然点）（6）50—100m3甲A类液化烃储罐22.5m；（操作温度低于自然点）（7）100—1000m3甲B、乙A类可燃液体储罐15m；（操作温度低于自然点）（8）100—1000m3乙B、丙A类可燃液体储罐9m；（操作温度低于自然点）（9）甲类可燃气体工艺设备或房间15m；（操作温度低于自然点）（10）乙类可燃气体工艺设备或房间9m；（操作温度低于自然点）（11）甲A液化烃可燃气体工艺设备或房间15m；（操作温度低于自然点）（12）甲B、乙A类可燃液体工艺设备或房间15m；（操作温度低于自然点）（13）乙B、丙A类可燃液体工艺设备或房间9m；（操作温度低于自然点）（14）操作温度等于或高于自然点的工艺设备15m；（15）含可燃液体的污水池、隔油池、酸性污水罐、含油污水罐15m；（16）丙类物品仓库、乙类物品储存间15m；（17）＞1000—5000m3甲、乙类可燃气体储罐20m；（18）＞100—500m3甲A类液化烃储罐30m；（19）＞1000—1000m3甲B、乙A类可燃液体储罐25m；（20）＞1000—1000m3乙B、丙A类可燃液体储罐20m；检查人：检查时间：年月日二、高压配电室序号检查内容检查情况结论1 高压配电室内各种通道最小宽度（1）单排布置：柜后维护通道800mm；柜前操作通道：固定式为1500mm,，手车式为单车长度+1200mm。
接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

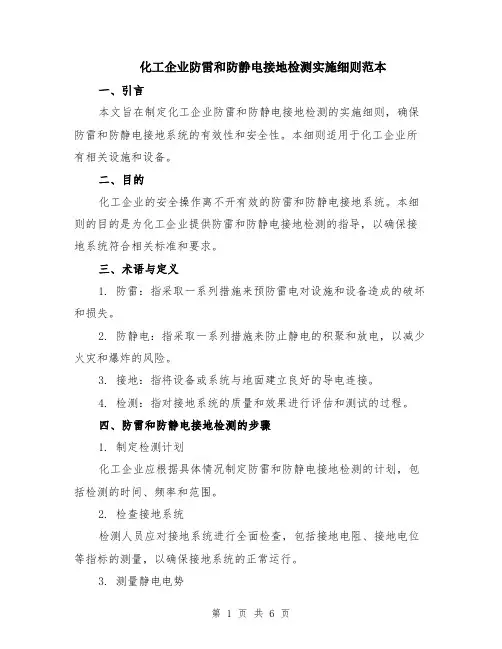

化工企业防雷和防静电接地检测实施细则范本一、引言本文旨在制定化工企业防雷和防静电接地检测的实施细则，确保防雷和防静电接地系统的有效性和安全性。
本细则适用于化工企业所有相关设施和设备。
二、目的化工企业的安全操作离不开有效的防雷和防静电接地系统。
本细则的目的是为化工企业提供防雷和防静电接地检测的指导，以确保接地系统符合相关标准和要求。
三、术语与定义1. 防雷：指采取一系列措施来预防雷电对设施和设备造成的破坏和损失。
2. 防静电：指采取一系列措施来防止静电的积聚和放电，以减少火灾和爆炸的风险。
3. 接地：指将设备或系统与地面建立良好的导电连接。
4. 检测：指对接地系统的质量和效果进行评估和测试的过程。
四、防雷和防静电接地检测的步骤1. 制定检测计划化工企业应根据具体情况制定防雷和防静电接地检测的计划，包括检测的时间、频率和范围。
2. 检查接地系统检测人员应对接地系统进行全面检查，包括接地电阻、接地电位等指标的测量，以确保接地系统的正常运行。
3. 测量静电电势采用适当的测量仪器，对静电电势进行测量，以了解静电积聚的情况。
4. 检查防雷装置对防雷装置进行检查，包括避雷针、避雷网等设施的完好性和有效性。
5. 执行必要的修复和更改根据检测结果，确定需要修复和更改的问题，并及时执行相应的工作，在修复和更改完成后再次进行检测。
6. 记录和报告所有的检测结果应详细记录，包括检测时间、检测人员、检测指标、检测结果等信息，并及时向相关部门和人员报告。
五、防雷和防静电接地检测的注意事项1. 检测人员应具备专业的防雷和防静电接地知识，并严格按照操作规程进行检测。
2. 在进行接地系统检测时，应确保设备和系统处于安全停机状态，并遵循相关安全操作规定。
3. 测量仪器应经过校准和验证，并在使用前进行必要的检查和测试。
4. 检测过程中应注意操作的准确性和细致性，排除任何可能干扰和误差的因素。
5. 检测结果应真实、准确地反映接地系统的实际情况，不得夸大或隐瞒问题。
防雷、防静电、电气装置检查要求第一篇：防雷、防静电、电气装置检查要求防雷、防静电、电气装置检查要求一、防雷装置（一）接闪器1、按照《建筑物防雷设计规范》（GB 50057-1994）第4.1.1条避雷针宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：针长1m以下：圆钢为12mm；钢管为20mm。
针长1～2m.：圆钢为16mm；钢管为25mm。
烟囱顶上的针：圆钢为20mm；钢管为40mm。
第4.1.2条避雷网和避雷带宜采用圆钢或扁钢，优先采用圆钢。
圆钢直径不应小于8mm。
扁钢截面不应小于48mm2其厚度不应小于4mm。
第4.1.5条屋顶上永久性金属物宜作为接闪器，但其各部件之间均应连成电气通路，旗杆、栏杆、装饰物等，钢管、钢罐的璧厚不小于2.5mm，但钢管、钢罐一旦被雷击穿，其介质对周围环境造成危险时，其壁厚不得小于4mm。
第4.1.6条除利用混凝土构件内钢筋作接闪器外，接闪器应热镀锌或涂漆。
在腐蚀性较强的场所，尚应采取加大其截面或其它防腐措施。
第4.1.7条不得利用安装在接收无线电视广播的共用天线的杆顶上的接闪器保护建筑物。
2、按照《建筑物防雷设计规范》（GB 50057-2010）第5.2.2条接闪杆宜采用热镀锌圆钢或钢管制成，其直径应符合下列归定：杆长1m以下：圆钢不应小于12mm；钢管不应小于20mm。
杆长1～2m.：圆钢不应小于16mm；钢管不应小于25mm。
独立烟囱顶上的杆：圆钢不应小于20mm；钢管不应小于40mm。
第5.2.8屋顶上永久性金属物宜作为接闪器，但其各部件之间均应连成电气通路，旗杆、栏杆、装饰物、女儿墙上的盖板等，输送和储存物体钢管和钢罐的壁厚不应小于2.5mm；当钢管、钢罐一旦被雷击穿，其内的介质对周围的环境造成危险时，壁厚不应小于4mm。
第5.2.9条除利用混凝土构件内钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。
在腐蚀性较强的场所，尚应采取加大其截面或其它防腐措施。

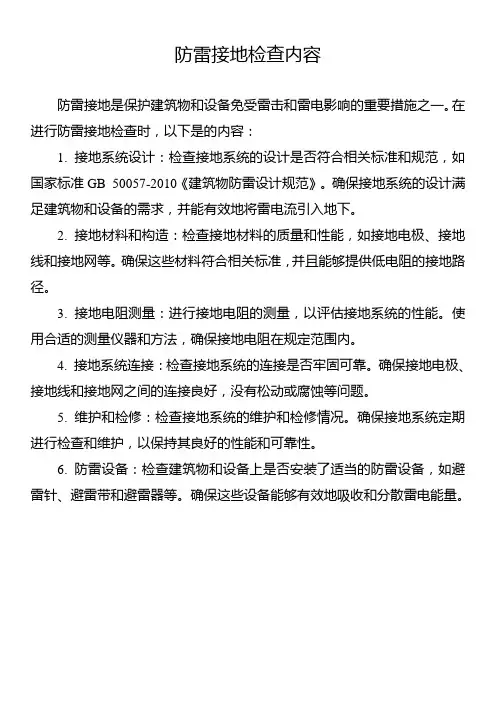

防雷接地检查内容
防雷接地是保护建筑物和设备免受雷击和雷电影响的重要措施之一。
在进行防雷接地检查时，以下是的内容：
1. 接地系统设计：检查接地系统的设计是否符合相关标准和规范，如国家标准GB 50057-2010《建筑物防雷设计规范》。
确保接地系统的设计满足建筑物和设备的需求，并能有效地将雷电流引入地下。
2. 接地材料和构造：检查接地材料的质量和性能，如接地电极、接地线和接地网等。
确保这些材料符合相关标准，并且能够提供低电阻的接地路径。
3. 接地电阻测量：进行接地电阻的测量，以评估接地系统的性能。
使用合适的测量仪器和方法，确保接地电阻在规定范围内。
4. 接地系统连接：检查接地系统的连接是否牢固可靠。
确保接地电极、接地线和接地网之间的连接良好，没有松动或腐蚀等问题。
5. 维护和检修：检查接地系统的维护和检修情况。
确保接地系统定期进行检查和维护，以保持其良好的性能和可靠性。
6. 防雷设备：检查建筑物和设备上是否安装了适当的防雷设备，如避雷针、避雷带和避雷器等。
确保这些设备能够有效地吸收和分散雷电能量。

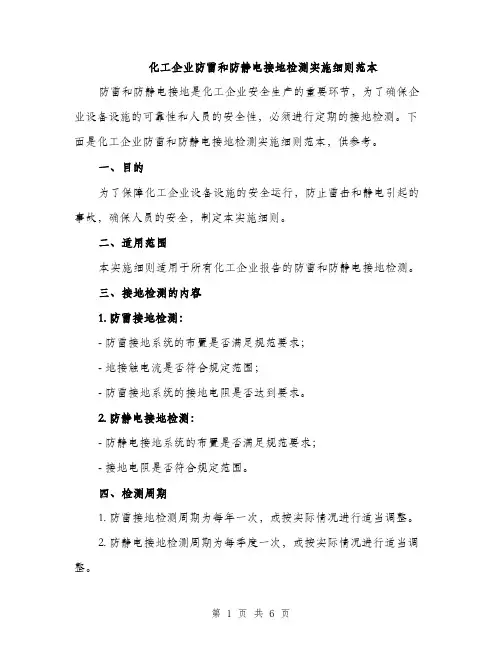

化工企业防雷和防静电接地检测实施细则范本防雷和防静电接地是化工企业安全生产的重要环节，为了确保企业设备设施的可靠性和人员的安全性，必须进行定期的接地检测。
下面是化工企业防雷和防静电接地检测实施细则范本，供参考。
一、目的为了保障化工企业设备设施的安全运行，防止雷击和静电引起的事故，确保人员的安全，制定本实施细则。
二、适用范围本实施细则适用于所有化工企业报告的防雷和防静电接地检测。
三、接地检测的内容1. 防雷接地检测：- 防雷接地系统的布置是否满足规范要求；- 地接触电流是否符合规定范围；- 防雷接地系统的接地电阻是否达到要求。
2. 防静电接地检测：- 防静电接地系统的布置是否满足规范要求；- 接地电阻是否符合规定范围。
四、检测周期1. 防雷接地检测周期为每年一次，或按实际情况进行适当调整。
2. 防静电接地检测周期为每季度一次，或按实际情况进行适当调整。
五、检测方法和仪器设备1. 防雷接地检测可以采用以下方法和仪器设备：- 接地电阻测试仪；- 接地电流测试仪；- 地壁测试仪；- 等。
2. 防静电接地检测可以采用以下方法和仪器设备：- 接地电阻测试仪；- 接地电位测试仪；- 静电电位测试仪；- 等。
六、检测过程1. 检测前准备：- 检测前需通知相关部门和人员，确保不影响正常生产；- 检测前需关断相关设备和仪器，确保安全。
2. 检测过程：- 检测人员需佩戴防静电服和防静电鞋，确保人员安全；- 检测人员按照检测实施细则和检测方法进行检测；- 检测人员需记录检测数据和结果，并如实填写检测报告。
3. 检测后处理：- 检测人员将检测数据和结果及时汇总，并形成检测报告；- 检测报告需提交相关部门，以便进行后续处理。
七、检测报告检测报告应包括以下内容：- 检测日期和时间；- 检测地点；- 检测人员；- 检测设备和仪器；- 检测结果和数据；- 处理建议。
八、责任分工1. 检测单位：- 负责组织、实施接地检测；- 负责编制检测报告；- 负责将检测报告提交相关部门。
