金属结构制作工程定额及工程量计算

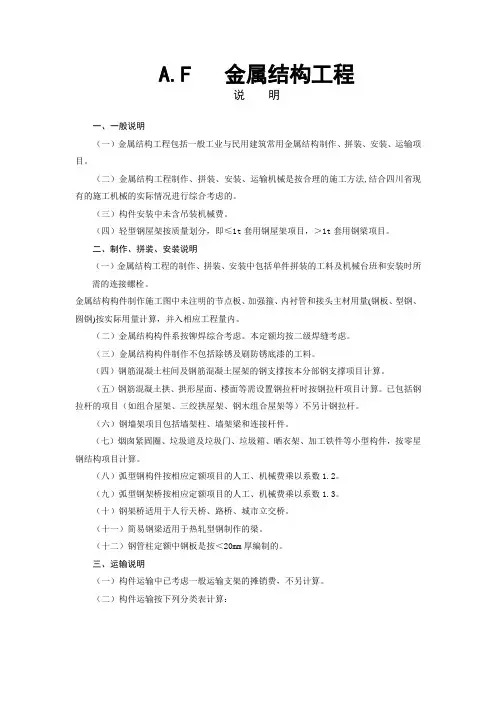

A.F 金属结构工程说明一、一般说明（一）金属结构工程包括一般工业与民用建筑常用金属结构制作、拼装、安装、运输项目。

（二）金属结构工程制作、拼装、安装、运输机械是按合理的施工方法,结合四川省现有的施工机械的实际情况进行综合考虑的。

（三）构件安装中未含吊装机械费。

（四）轻型钢屋架按质量划分，即≤1t套用钢屋架项目，＞1t套用钢梁项目。

二、制作、拼装、安装说明（一）金属结构工程的制作、拼装、安装中包括单件拼装的工料及机械台班和安装时所需的连接螺栓。

金属结构构件制作施工图中未注明的节点板、加强箍、内衬管和接头主材用量(钢板、型钢、圆钢)按实际用量计算，并入相应工程量内。

（二）金属结构构件系按铆焊综合考虑。

本定额均按二级焊缝考虑。

（三）金属结构构件制作不包括除锈及刷防锈底漆的工料。

（四）钢筋混凝土柱间及钢筋混凝土屋架的钢支撑按本分部钢支撑项目计算。

（五）钢筋混凝土拱、拱形屋面、楼面等需设置钢拉杆时按钢拉杆项目计算。

已包括钢拉杆的项目（如组合屋架、三绞拱屋架、钢木组合屋架等）不另计钢拉杆。

（六）钢墙架项目包括墙架柱、墙架梁和连接杆件。

（七）烟囱紧固圈、垃圾道及垃圾门、垃圾箱、晒衣架、加工铁件等小型构件，按零星钢结构项目计算。

（八）弧型钢构件按相应定额项目的人工、机械费乘以系数1.2。

（九）弧型钢架桥按相应定额项目的人工、机械费乘以系数1.3。

（十）钢架桥适用于人行天桥、路桥、城市立交桥。

（十一）简易钢梁适用于热轧型钢制作的梁。

（十二）钢管柱定额中钢板是按＜20mm厚编制的。

三、运输说明（一）构件运输中已考虑一般运输支架的摊销费，不另计算。

（二）构件运输按下列分类表计算：金属构件运输分类表工程量计算规则一、钢屋架、钢网架、钢托架、钢桁架、钢柱、钢梁、钢构件均按设计图示尺寸以重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等不另增加重量，不规则或多边形钢板以其外接矩形面积乘以厚度以单位理论重量计算。

二、依附在钢柱上的牛腿及悬臂梁等并入钢柱工程量内。

屋面工程量的计算规则屋面、防水、保温及防腐工程章前说明一、本章包括屋面、防水、保温、排水、变形缝与止水带、耐酸防腐等内容。

二、屋面（一）设计屋面材料规格与定额规格（定额未注明具体规格的除外）不同时，可以换算，其他不变。

（二）彩钢压型板屋面檩条，定额按间距1~1.2m编制，设计与定额不同时，檩条数量可以换算，其他不变。

三、防水（一）定额防水项目不分室内、室外及防水部位，使用时按设计做法套用相应定额。

（二）卷材防水的接缝、收头、附加层及找平层的嵌缝、冷底子油等人工、材料，已计入定额中，不另行计算。

（三）细石混凝土防水层，使用钢筋网时，按有关章节规定计算。

四、保温（一）本节定额适用于中温、低温及其恒温的工业厂（库）房保温工程，以及一般保温工程。

（二）保温层种类和保温材料配合比，设计与定额不同时可以换算，其他不变。

（三）混凝土板上保温和架空隔热，适用于楼板、屋面板、地面的保温和架空隔热。

（四）立面保温，适用于墙面和柱面的保温。

（五）本节定额不包括保护层或衬墙等内容，发生时按相应章节套用。

（六）隔热层铺贴，除松散保温材料外，其他均以石油沥青作胶结材料。

松散材料的包装材料及包装用工已包括在定额中。

（七）墙面保温铺贴块体材料，包括基层涂沥青一遍。

五、变形缝断面定额取定如下：建筑油膏、聚氯乙烯胶泥30mm×20mm；油浸木丝板150mm×25mm；木板盖板200mm×25mm；紫铜板展开宽450mm；氯丁橡胶片宽300mm；涂刷式氯丁胶贴玻璃纤维布止水片宽350mm；其他均为150mm×30mm。

设计与定额不同时，变形缝材料可以换算，其他不变。

六、耐酸防腐（一）整体面层定额项目，适用于平面、立面、沟槽的防腐工程。

（二）块料面层定额项目按平面铺砌编制。

铺砌立面时，相应定额人工乘以系数 1.30,块料乘系数 1.02，其他不变。

（三）花岗石板以六面剁斧的板材为准。

如底面为毛面者，每10m2定额单位耐酸沥青砂浆增加0.04m3。

第六节金属结构工程第六节金属结构工程一、金属结构工程清单计算规则金属结构工程包括钢网架，钢屋架、钢托架、钢桁架、钢架桥，钢柱，钢梁，钢板楼板、墙板，钢构件，金属制品。

金属构件的切边，不规则及多边形钢板发生的损耗在综合单价中考虑；工作内容中综合了补刷油漆，但不包括刷防火涂料，金属构件刷防火涂料单独列项计算工程量。

1.钢网架①钢网架工程量按设计图示尺寸以质量计算。

②不扣除孔眼的质量，焊条、铆钉等不另增加质量。

③项目特征：钢材品种、规格；网架节点形式、连接方式；网架跨度、安装高度；探伤要求；防火要求等。

其中防火要求指耐火极限。

④工作内容：拼装；安装；探伤；补刷油漆※相关说明（1）钢网架项目适用于一般钢网架和不锈钢网架。

不论节点形式（球形节点、板式节点等）和节点连接方式（焊接、丝接）等均使用该项目。

（2）注意焊条、铆钉等不另增加质量，与钢屋架等不同（钢屋架焊条、铆钉、螺栓等不另增加）。

【例题1·单选】根据《房屋建筑与装饰工程工程量计算规范》（GB50854-2013），球型节点钢网架工程量（）。

A.按设计图示尺寸以质量计算B.按设计图示尺寸以榀计算C.按设计图示尺寸以铺设水平投影面积计算D.按设计图示构件尺寸以总长度计算【答案】A【解析】钢网架工程量按设计图示尺寸以质量计算，不扣除孔眼的质量，焊条、铆钉等不另增加质量。

【例题2·单选】根据《房屋建筑与装饰工程工程量计算规范》（GB50854－2013），关于钢网架清单项，下列说法正确的是（）。

A.钢网架项目特征中应明确探伤和防火要求B.钢网架柳钉应按设计图示个数以数量计量C.钢网架中螺栓按个数以数量计量D.钢网架按设计图示尺寸扣除孔眼部分以质量计算【答案】A【解析】本题考查的是金属结构工程。

选项 B，焊条、铆钉等不另增加质量。

选项 D，钢网架工程量按设计图示尺寸以质量“t”计算，不扣除孔眼的质量。

2.钢屋架、钢托架、钢桁架、钢架桥Ø钢屋架①项目特征：钢材品种、规格；单榀质量；屋架跨度、安装高度；螺栓种类；探伤要求；防火要求等。

金属结构工程工程量计算规则一、工程量计算规则金属结构构件制作包括工厂化制作和现场制作两部分，工程量应分别计算。

1.金属结构构件制作、安装、运输工程量按设计尺寸以t计算，不扣除孔眼、切角质量。

所需焊条、螺栓等质量，已包括在定额内不另计算。

在计算不规则或多边形钢板质量时均以其最大对角线乘以最大宽度的矩形面积计算，型钢则以最大长度计算。

2,柱上的牛腿及悬臂梁应计入柱身主材质量内。

3.制动梁的制作、运输、安装工程量包括制动梁、制动桁架、制动板质量。

4,墙架制作运输、安装工程量包括墙架柱、墙架梁及连接杆质量。

5.金属结构工程，设计要求进行无损探伤检验者，按设计要求检验项目计算。

.金属结构构件运输按下表分类二、调整系数1.金属结构制作定额是按普通碳钢焊接制定的，如用16镒钢主材，用506、507型焊条焊接时,其制作人工用量乘系数1.10。

2.钢柱安装在混凝土柱上时，定额项目的人工、机械用量乘系数1.43。

3.单层房屋屋盖系统构件必须在跨外安装时，将相应构件安装定额的人工、机械用量乘系数1.18;采用塔式起重机和卷扬机安装时不再调整。

三.说明1.工厂化制作金属构件的制作费用，应以工程造价管理机构适时发布的指导价格计算。

2.金属结构构件制作项目中已包括清除微锈、轻锈的工料，若设计要求必须除中锈及重锈者，方可计算除锈费用，其工程量按除锈部位的制作工程量计算。

3.金属结构构件安装定额是按汽车式起重机、塔式起重机分别编制的。

4.金属结构构件安装是按机械起吊点中心回转半径15m以内的距离制定的，如超出15m时，应按构件运输定额计算。

5.金属结构构件安装定额中为普通螺栓，若使用高强、化学及其他螺栓时，应换算材料费，人工费和机械费不变。

拼装定额内未包括拼装所需的连接螺栓。

6,屋架单机质量在It以下者，按轻型屋架定额计算。

7.屋架、天窗架安装定额中，不包括拼装工序，如需拼装时，应再计算拼装项目。

8,弧形单轨吊车梁项目亦适用于环形单轨吊车梁。

说明以下内容截取自《建设工程工程量计价规范》中“金属结构计价规则”章节：一、金属结构制作1.本定额适用于现场钢构件加工制作，也适用于在专业加工厂加工制作的钢工件。

2.本定额钢构件的制作，均按焊接编制。

3.本定额除特殊注明外，均包括现场内（工厂内）的材料运输、号料、加工、喷砂、除绣，组装及成品堆放等全部工序。

4.本定额构件的制作过程中，均已包括了一遍防锈漆及工厂内构件拼装中所需螺栓的工料。

5.钢系杆、钢筋混凝土组合屋架钢拉杆按屋架钢支撑套用。

6.涉及到钢轨道时套用安装定额。

7.箱型和H型钢构件适用于钢板焊接成型的钢构件半成品加工件。

8.对于一般钢结构材料损耗系数按1.06计算。

9.本定额子目（制作）包括无损检测费用。

10.对于加工小型型钢（角钢、槽钢等）构件、铁栏杆等不适用本定额。

11.对于小型零星铁件，套用土建铁件定额子目。

12.对于钢煤斗及异形钢结构，材料损耗系数按1.20计算。

13.金属构件制作项目中其他材料及机械见附表。

二、金属构件运输1.本定额适用于构件堆放场地或构件加工厂至施工现场的运输。

2.本定额按构件的外形和尺寸划分为三类 (见下表) 。

金属结构构件分类表3.本定额综合考虑城镇、现场运输道路等级，重车上下坡等各种因素，除特殊情况下，一般不得调整。

4.构件运输过程中，如遇道路限载（限高）而发生加固、拓宽等费用及有电车线路和公安交通管理部门的保安护送费用，发生时另行计算。

三、金属构件安装1.本定额适用于一般工业建筑和安装高度在32m以内的钢结构安装。

2.安装高度在32m以上的钢构件，应根据专项施工方案和具体情况计算机械费和措施费等。

3.本定额施工机械是按履带式起重机、汽车式起重机、塔式起重机分别编制的，其中塔式起重机子目中未含塔式起重机的台班费及安拆和进出场费，其发生机械费执行相关章节。

4.本定额不包括起重机、运输机械行驶道路的修整、铺垫工作的人工、材料、机械，发生时另行计算。

5.对于单体构件在10吨以上的构件，其人工、机械台班乘以系数1.12。

金属结构金属结构包括钢柱、钢梁、钢屋架、钢檩条、钢支撑、刚栏杆、钢平台、钢梯子、钢板大门等。

一、定额规定：1、金属结构的制作包括钢材和刷防锈漆。

2、金属构件的制作按图纸所示尺寸计算，不扣除孔眼、切边、除角的重量；多边形钢板以图示尺寸最长边和最宽边尺寸按矩形面积计算重量，不扣除缺角的面积、重量。

3、金属构件的运输分三类构件，分别套各类的基价。

运输工程量等于安装工程量，其安装工程量为制作工程量加1.5%的焊条重量。

4、金属构件的油漆工程量，按安装工程量乘以油漆工程量计算系数进行计算。

各种构件的油漆工程量计算系数见《金属面油漆工程量计算系数表》。

二、几种钢门工程量计算程序公式及套定额方法：1、钢板门。

分平开门、推拉门、折叠门。

A、制作工程量：按图示尺寸计算重量（t），分别套相应的制作定额（如平开门要套平开门定额单价，推拉门要套推拉门定额单价）。

B、运输工程量：制作工程量乘以1.015（t），套Ⅱ类金属构件运输定额。

运距为从加工厂到工地中心的距离。

C、安装工程量：计算门外围面积，高×宽=？㎡，分别套相应门的安装定额（如厂库房钢大门、钢折叠大门、围墙大门等）。

D、油漆工程量：门的外围面积×1.7=？㎡，套单层钢门油漆定额。

E、五金工程量：推拉门的滑轨、滑轮、轴承等另列项目计价（参考木推拉门的五金件用量和价格）；其他五金均已包括在定额内。

2、平开钢栅门：A、制作工程量：按图示尺寸计算重量（t），套平开铁栅门制作定额（喊防锈漆）。

B、运输工程量：制作工程量乘以1.015（t），套Ⅱ类金属构件运输定额。

运距为从加工厂到工地中心的距离。

C、安装工程量：计算门外围面积，高×宽=？㎡，套围墙大门安装定额。

D、油漆工程量：制作工程量乘以1.7（t），套其他金属面油漆定额。

3、推拉铁栅门：A、制作工程量：计算框外围面积，高×宽=？㎡，套推拉铁栅门（窗）制作定额。

B、运输工程量：根据制作定额算出的重量（t），套Ⅱ类金属构件运输定额。

金属结构定额计算规则一、金属结构构件制作按设计图示钢材尺寸以吨计算，不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已包括在项目内不另计算。

在计算不规则或多边形钢板重量时按其最小外接矩形面积计算。

二、实腹柱、吊车梁、H型钢按图示尺寸计算，其中腹板及翼板宽度按每边增加10mm计算。

三、计算钢柱制作工程量时，依附于柱上的牛腿及悬臂梁的重量应并入柱身的重量内。

四、计算吊车梁制作工程量时，依附于吊车梁的连接钢板重量并入吊车梁重量内，但依附于吊车梁上的钢轨、车挡、制动梁的重量，应另列项目计算。

五、单梁悬挂起重机轨道工字钢含量及垃圾斗、出垃圾门的钢材含量，项目规定与设计不同时，可按设计规定调整，其他不变。

六、计算钢屋架制作的工程量时，依附于屋架上的檩托、角钢重量并入钢屋架重量内。

七、计算钢托架制作工程量时，依附于托架上的牛腿或悬臂梁的重量应并入钢托架重量内。

八、计算钢墙架制作工程量时，墙架柱、墙架梁及连系拉杆重量并入钢墙架重量内。

九、计算天窗挡风架制作工程量时，柱侧挡风板及挡雨板支架重量并入天窗挡风架重量内，天窗架应另列项目计算，天窗架上的横挡支爪、檩条爪应并入天窗架重量计算。

十、钢支撑制作项目包括柱间、屋架间水平及垂直支撑以吨为单位计算。

十一、计算钢平台制作工程量时，平台柱、平台梁、平台板（花纹钢板或箅式）、平台斜撑、钢扶梯及平台栏杆等的重量，应并入钢平台重量内。

十二、钢制动梁的制作工程量包括制动梁、制动桁架、制动板重量。

十三、钢漏斗制作工程量，矩形按图示分片，圆形按图示展开尺寸，并依钢板宽度分段计算，依附漏斗的型钢并入漏斗重量内计算。

十四、球节点钢网架制作工程量按钢网架整个重量计算，即钢杆件、球节点、支座等重量之和，不扣除球节点开孔所占重量。

四、金属结构运输工程量等于金属构件的安装工程量。

金属构件拼装及安装工程量应按构件制作工程量另加1.5%焊条重量计算。

十、平台安装工程量包括平台柱、平台梁、平台板、平台斜撑等。

金属结构制作工程一、本章内容介绍（一）本章所包括的内容本章定额共分为九节，其组成如下：l、钢柱制作分为实腹钢柱3t以内、5t以内、7t以内；空腹钢柱7t以内、7t以外。

2、钢屋架、钢托架制作分为轻钢屋架；钢屋架1.5t以内、3t以内、5t以内、8t以内；钢托架1.5t以内、3t以内、5t以内。

3、钢吊车梁、钢制动梁、吊车钢车挡制作分为钢吊车梁正以内、又以内、五以外；钢制动梁s单轨钢吊车梁直型。

弯型；吊车钢车挡。

4、钢支撑、钢模条、铜墙架制作分为柱间钢支撑；屋架钢支撑十字型、平面组合；型钢模条；钢天窗架；钢挡风架；铜墙架；钢防风行架。

5、钢平台、钢梯子、钢栏杆制作分为钢平台蓖式、板式；钢走道平台板式；钢梯子踏步式、直型、螺旋式；钢栏杆型钢为主、钢管为主、圆（方）钢为主；钢零星构件。

6．钢漏斗、H型钢制作分为钢漏斗方形、圆形；H型钢。

7、无损探伤检验分为×射线探伤，板厚16㎜以内、30㎜以内、42㎜以内、42㎜以外；超声波探伤，板厚25㎜以内、46㎜以内、80mm以内。

8、除锈工程分为手工除锈，一般钢结构轻锈、中锈、重锈，H型钢制钢结构轻锈、中锈、重锈；动力工具除锈，金属面轻锈、中锈、重锈；喷射除锈，钢结构喷石英砂、喷河砂，H型钢制钢结构喷石英砂、喷河砂；化学除锈，金属面一般除锈、特殊除锈。

9、钢屋架。

钢托架制作平台摊销分为钢屋架、钢托架1.5t以内、3t以内、5t以内、8t以内。

（二）本章所新增项目新增型钢模条制作、钢漏斗制作、H型钢制作、钢零星构件制作、无损探伤检验、除锈工程以及钢屋架、钢托架制作平台摊销。

（三）新增项目的用途及基本做法1、型钢模条制作型钢模条一般以槽钢为主，直接安装在钢屋架上。

2、除锈工程除锈的目的是为除净金属表面的锈蚀及杂质，增加防腐蚀层与表面的粘接强度。

除锈的方法定额中列有手工除锈、工具除锈、喷砂除锈及化学除锈。

概念区分如下：手工除锈：用废旧砂轮片、破布、铲刀、钢丝刷等简单工具，以磨、敲。
