单向板肋梁楼盖设计图示

现浇钢筋混凝土单向板肋梁楼盖设计某工厂仓库的楼盖建筑平面图，如图一所示，环境类别为一类。

楼面均布活荷载标准值为5.5kN / m2，楼盖结构形式为现浇钢筋混凝土单向板肋梁楼盖，竖向承重结构体系采用外砖墙和钢筋混凝土内柱承重方案：1.设计资料(1)楼面恒载：楼面面层用20 mm厚石灰砂浆粉刷。

(2)材料：混凝土强度等级C25 ；梁内受力纵筋为HRB335，其他为HPB235钢筋。

2．楼盖的结构平面布置墙厚240 mm，板伸入墙体120 mm，次梁伸入墙体240 mm，纵墙在主梁端部处有外伸扶壁120 mm×370 mm,主梁搁置长度370 mm。

柱截面350 mm×350 mm。

主梁沿横向布置，次梁沿纵向布置。

主梁的跨度为6.3 m、次梁的跨度为7.5 m，主梁每跨内布置两根次梁，板的跨度为2.1 m，L02／l 01 =7.5／2.1=3.57≥3，因此按单向板设计。

按跨高比条件，要求板厚h≥2200／40=55 mm，对工业建筑的楼盖板，要求h≥80 mm，取板厚h=80 mm。

次梁截面高度应满足h=L0／18～L／12=7500／18～7500／12=416.7～625 mm。

考虑到楼面活荷载比较大，取h=500mm。

截面宽度取为b=200 mm。

主梁的截面高度应满足h=L0／15～L／10=6300／15～6300／10=420～630 mm，取h=600 mm，b=300 mm。

楼盖结构平面图布置图见图二。

3．板的设计⑴荷载板的恒荷载标准值水泥砂浆面层： 0.65 kN / m280 mm钢筋混凝土板0.08×25=2 kN / m220 mm 石灰砂浆0.02×17=0.34 kN / m2小计 2.99 kN / m2板的活荷载标准值： 5.5kN / m2恒荷载分项系数取1.2；因楼面活荷载标准值大于4.0 kN / m2，所以活荷载分项系数应取1.3。

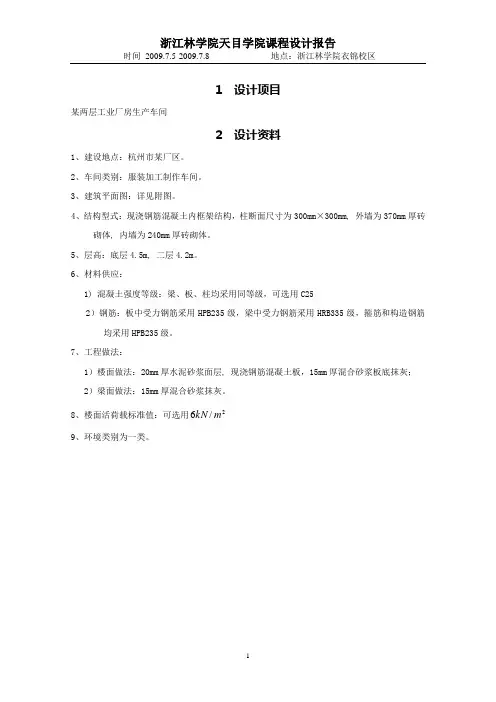

1 设计项目某两层工业厂房生产车间2 设计资料1、建设地点：杭州市某厂区。

2、车间类别：服装加工制作车间。

3、建筑平面图：详见附图。

4、结构型式：现浇钢筋混凝土内框架结构，柱断面尺寸为300mm ×300mm, 外墙为370mm 厚砖砌体, 内墙为240mm 厚砖砌体。

5、层高：底层4.5m, 二层4.2m 。

6、材料供应：1) 混凝土强度等级：梁、板、柱均采用同等级，可选用C252）钢筋：板中受力钢筋采用HPB235级，梁中受力钢筋采用HRB335级，箍筋和构造钢筋均采用HPB235级。

7、工程做法：1）楼面做法：20mm 厚水泥砂浆面层, 现浇钢筋混凝土板，15mm 厚混合砂浆板底抹灰； 2）梁面做法：15mm 厚混合砂浆抹灰。

8、楼面活荷载标准值：可选用2/6m kN 9、环境类别为一类。

3 楼盖的结构平面布置确定主梁的跨度为6.3m,次梁的跨度为6.0m,主梁每跨内布置两根次梁,主梁每跨内布置两根次梁,板的跨度为2.1m ，9.21.2612==o o l l ，因此按单向板设计，但是应适当增加沿长跨方向的分布钢筋。

按高跨比条件，mm l h 5.52402100401==≥，对于工业建筑的楼板要求mm h 70≥，取板厚mm h 80=次梁的截面高度应满足mm l l h 500~3.333126000~18600012~1800===，取mm h 450=，则 31(=b ～150()21=h ～mm )225，取mm b 200=。

主梁的截面高度应该满足mm l l h 630~420126300~18630010~1500===，取mm h 600=， 则mm h b 300~2002600~3600)21~31(===，取mm b 300=。

盖结构布置图1-1所示：4 板的设计（按塑性内力重分布计算）4.1 荷载计算板的恒荷载标准值：（取1m 宽板带）20mm 厚水泥砂浆面层 m kN /4.012002.0=⨯⨯ 80mm 厚现浇钢筋混凝土板 m kN /0.22508.0=⨯15mm 厚混合砂浆板底抹灰纸筋抹灰 m kN /255.017015.0=⨯恒载：m kN g k/655.2=活载：m kN q k /0.610.6=⨯=恒荷载分项系数取1.2；因为楼面活荷载标准值大于m kN /0.4，所以活荷载分项系数取1.3恒荷载设计值：2/186.32.1655.2m kN g k =⨯= 活荷载设计值：2/8.73.16m kN q k =⨯=荷载总设计值：22/11/99.108.7186.3m kN m kN g q k k ≈=+=+4.2 板的计算简图次梁截面为mm mm 450200⨯，现浇板在墙上的支承长度不小于100mm ，取板在墙上 的支承长度为120mm 。

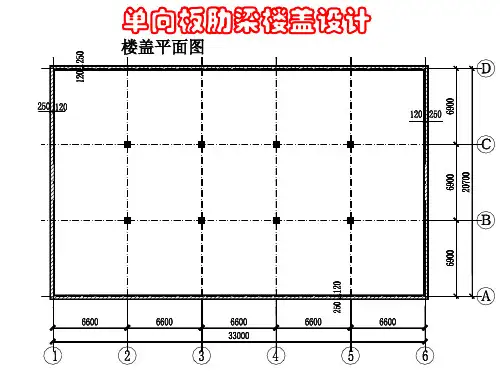

单向板肋梁楼盖设计案例（本案例中涉及部分较为复杂的设计原理与相关知识，可以参考相关《钢筋混凝土结构》教材与设计手册）某多层工业建筑的楼盖平面如图所示，楼梯设置在旁边的附属房屋内。

楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。

A-B-C-D轴线间距6600mm ，1-2-3-4-5-6轴线间距4500mm ，柱尺度400×400，墙厚240mm ，搭梁处设有壁柱。

试进行楼盖设计，其中板、次梁按考虑塑性内力重分布设计，主梁按弹性理论设计。

设计资料（1）楼面做法：20mm 水泥砂浆面层，钢筋混凝土现浇板，20mm 石灰砂浆抹底。

（2）楼面荷载：均布活荷载标准值7kN/m 2。

（3）材料：混凝土强度等级C20；梁内受力纵筋为HRB335，其他为HRB235钢筋。

楼盖的结构平面布置确定主梁的跨度为6.6m ，次梁的跨度为4.5m ，主梁每跨内布置两根次梁，板的跨度为2.2m 。

楼盖结构平面布置图见图。

按高跨比条件，要求板厚h ≥2200/40 = 55mm ，对工业建筑的楼盖板，要求h ≥80mm ，取板厚h = 80mm 。

次梁截面高度应满足h = l/18～l/12 = 4500/18～4500/12 = （250～375）mm 。

考虑到楼面活荷载比较大，取h = 400mm ，截面宽度取为b = 200mm 。

主梁的截面高度应满足h = l/15～l/10 = 6600/15～6600/10 = （440～660）mm ，取h = 600mm 。

截面宽度取为b = 250mm 。

板的设计（1）荷载板的恒荷载标准值：20mm 水泥砂浆面层 0.02×20 = 0.4kN/m 2楼盖平面图楼盖结构平面布置图2345BCA D162345BCA D16B1B2B4B4B1B2B3B3B1B2B1B2B6楼盖平面图楼盖结构平面布置图2345BC AD 162345BCAD16B1B2B4B4B1B2B3B3B1B2B1B2B680mm 钢筋混凝土板 0.08×25 = 2.0kN/m 2 20mm 板底石灰砂浆 0.02×17 = 0.34kN/m 2 ---------------------------------------小计 2.74kN/m 2 板的活荷载标准值： 7kN/m 2恒荷载分项系数取 1.2；因为是工业建筑楼盖且楼面活荷载标准值大于4.kN/m 2，所以活荷载分项系数取1.3。

1 单向板肋型楼盖1.1楼盖的结构型式楼盖的结构形式有肋型楼盖、井式楼盖、密肋楼盖和无梁楼盖等形式。

肋形楼盖由板、次梁和主梁所组成，楼面荷载由板传给次梁、主梁，再传至柱或墙，最后传至基础。

肋形楼盖的特点是传力体系明确，板－次梁－主梁－柱，结构布置灵活，可以适应不规则的柱网布置及复杂的工艺及建筑平面要求。

其优点是用钢量较低，缺点是支模比较复杂。

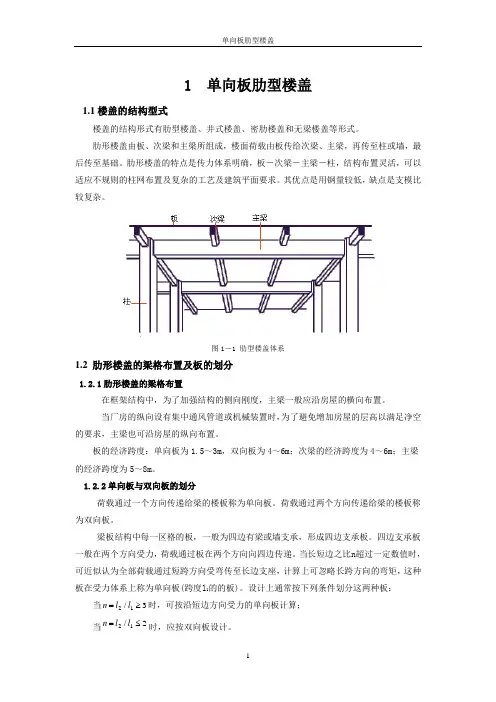

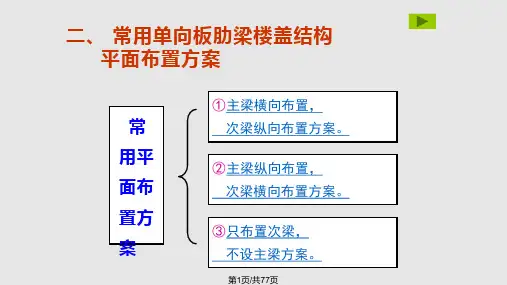

图1－1 肋型楼盖体系1.2 肋形楼盖的梁格布置及板的划分1.2.1肋形楼盖的梁格布置在框架结构中，为了加强结构的侧向刚度，主梁一般应沿房屋的横向布置。

当厂房的纵向设有集中通风管道或机械装置时，为了避免增加房屋的层高以满足净空的要求，主梁也可沿房屋的纵向布置。

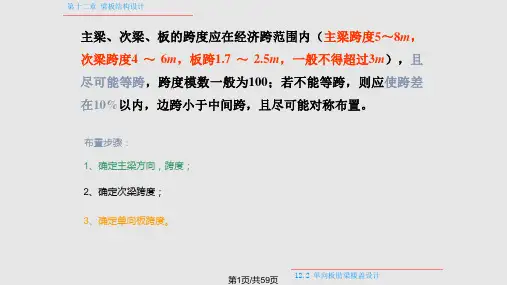

板的经济跨度：单向板为1.5～3m ，双向板为4～6m ；次梁的经济跨度为4～6m ；主梁的经济跨度为5～8m 。

1.2.2单向板与双向板的划分荷载通过一个方向传递给梁的楼板称为单向板。

荷载通过两个方向传递给梁的楼板称为双向板。

梁板结构中每一区格的板，一般为四边有梁或墙支承，形成四边支承板。

四边支承板一般在两个方向受力，荷载通过板在两个方向向四边传递。

当长短边之比n 超过一定数值时，可近似认为全部荷载通过短跨方向受弯传至长边支座，计算上可忽略长跨方向的弯矩，这种板在受力体系上称为单向板(跨度l 1的的板)。

设计上通常按下列条件划分这两种板： 当3/12≥=l l n 时，可按沿短边方向受力的单向板计算；当2/12≤=l l n 时，应按双向板设计。

当32<<n 时，宜按双向板设计；当按沿短边方向受力的单向板计算时， 应沿长边方向布置足够数量的构造钢筋。

1.3 钢筋混凝土连续梁的内力计算理论肋型楼盖中的板和次梁大多分别支承于次梁及主梁上。

计算时一般将他们视为典型铰支座，板和次梁视为多跨连续梁。

主梁支承在砖墙上的，也视其为铰支座，当主梁支承在钢筋混凝土柱上时，根据柱与主梁的刚度比确定支承，当主梁与柱的线刚度比大于5时，按铰支座考虑，主梁可简化为连续梁来分析。
