译码显示电路

计数器及其译码显示电路设计一、引言计数器及其译码显示电路是数字电路中常见的模块，广泛应用于计数、测量、定时等领域。

本文将介绍计数器及其译码显示电路的设计原理和实现方法。

二、计数器的基本原理计数器是一种能够在一定范围内按照规定的步长进行累加或累减操作的电路。

常见的计数器有二进制计数器和十进制计数器两种。

1.二进制计数器二进制计数器是指能够在二进制数字系统中进行累加或累减操作的电路。

其基本原理是通过触发器来实现数据存储和状态转移，以达到累加或累减的目的。

常见的二进制计数器有同步计数器和异步计数器两种。

同步计数器是指所有触发器都在同一个时钟脉冲下进行状态转移，因此具有较高的稳定性和精度。

异步计数器则是指每个触发器都有自己独立的时钟输入，因此具有较高的速度和灵活性。

2.十进制计数器十进制计数器是指能够在十进制数字系统中进行累加或累减操作的电路。

其基本原理是通过将二进制计数器的输出信号转换为十进制数字系统中的数字，以达到实现十进制计数的目的。

常见的十进制计数器有BCD计数器和二进制-BCD码转换器两种。

三、译码显示电路的基本原理译码显示电路是一种能够将数字信号转换为对应的字符或图形信号进行显示的电路。

常见的译码显示电路有BCD-7段译码器和BCD-10段译码器两种。

1.BCD-7段译码器BCD-7段译码器是指能够将4位二进制代码转换为对应的7段LED数字管显示信号的电路。

其基本原理是通过查表法将4位二进制代码映射到对应的7段LED数字管上，以实现数字信号到字符信号的转换。

2.BCD-10段译码器BCD-10段译码器是指能够将4位二进制代码转换为对应的10个LED 灯管显示信号的电路。

其基本原理与BCD-7段译码器相似，不同之处在于需要额外添加3个LED灯管用于表示“.”、“-”和“+”等符号。

四、计数器及其译码显示电路设计实例下面以一个4位同步二进制计数器及其对应的BCD-7段译码器为例，介绍其设计过程。

实验8_计数译码显示电路
计数译码显示电路是一种用于显示计算机数字信息的电路。

它使用一组多位译码器，
将二进制数字转换为十进制，然后显示出来，为人们提供了数字信息的直观化。

计数译码显示电路主要由数据锁存器、译码器组成，它们是电路中的关键元件。

数据
锁存器的作用是将计算机的数字信号锁定，避免数字信号在译码过程中的变化。

而译码器
组则负责由二进制到十进制的转换，一般采用反激型译码器，因其结构简单，抗干扰能力强，稳定可靠，现在广泛使用于计算机领域。

计数译码显示电路主要由若干常用元件组成，如7段数码管、电阻、电容、电源等显
示模块，它可以实现不同的显示功能，如联机可显示多种状态，目前计数译码显示电路广
泛应用于各种电子产品，如手机、电子秤、家用空调、摄像机等。

计数译码显示电路的研究于1958年由英国计算机专家罗伯特·泰森发表，其最大的
创新之处在于它可以让两个不同的逻辑电路和显示电路三者分离，得以实现显示数字信息，当时也是诸多技术领域的里程碑，深受理论研究者和工程实践者的赞誉。

计数译码显示电路具有显示可靠、稳定性强等优点，是微电子系统中常用的一种显示
仪表。

它弥补了旧式显示设备，相当于把显示器技术发挥到极致，在键盘设计上，多个计
数译码显示电路能够降低摩擦损耗，使键盘使用寿命增加，使用范围更加广泛。

一、实验目的1. 熟悉译码显示电路的基本原理和组成；2. 掌握译码器和显示器的功能及使用方法；3. 通过实验，验证译码显示电路的工作性能；4. 培养动手实践能力和团队协作精神。

二、实验原理译码显示电路是一种将数字信号转换为可直观显示的图形或字符的电路。

它主要由译码器和显示器两部分组成。

译码器将输入的数字信号转换为对应的控制信号，显示器则根据这些控制信号显示相应的图形或字符。

1. 译码器：译码器是一种多输入、多输出的组合逻辑电路，其作用是将输入的二进制代码转换为输出的一组控制信号。

常见的译码器有二进制译码器、十进制译码器等。

2. 显示器：显示器用于显示译码器输出的控制信号。

常见的显示器有七段显示器、液晶显示器等。

本实验采用七段显示器，它由七个独立的段组成，通过控制每个段的亮与灭，可以显示0-9的数字以及其他符号。

三、实验仪器与器材1. 实验箱；2. 译码器（例如：74LS47）；3. 显示器（例如：七段显示器）；4. 连接线；5. 示波器（可选）；6. 电源。

四、实验步骤1. 熟悉实验箱和实验器材，了解译码器和显示器的功能及使用方法。

2. 按照实验原理图连接译码器和显示器，确保连接正确无误。

3. 在译码器输入端输入二进制代码，观察显示器是否按照预期显示相应的数字或符号。

4. 调整译码器的输入代码，验证译码器的工作性能。

5. （可选）使用示波器观察译码器和显示器的信号波形，进一步分析电路工作原理。

6. 记录实验数据，撰写实验报告。

五、实验结果与分析1. 当译码器输入端输入二进制代码时，显示器按照预期显示相应的数字或符号。

2. 调整译码器的输入代码，显示器能够正确显示相应的数字或符号。

3. 通过实验，验证了译码显示电路的基本原理和组成，掌握了译码器和显示器的功能及使用方法。

4. 在实验过程中，注意观察译码器和显示器的信号波形，有助于理解电路工作原理。

六、实验总结1. 本实验成功实现了译码显示电路的基本功能，验证了译码器和显示器的工作性能。

译码显示电路试验报告译码显示电路试验报告一、试验目标本试验主要目标是设计并实现一个译码显示电路，该电路接收一组二进制编码信号，并将其转换为对应的七段数码管显示输出，以实现数字的直观显示。

二、试验原理译码显示电路的核心原理是利用编码器将数字信号转换为二进制编码，再利用译码器将二进制编码转换对应的七段数码管点亮，以显示数字。

其中，七段数码管由七个独立的LED段（A、B、C、D、E、F、G）组成。

三、硬件设计1.编码器：采用4-to-16编码器，将4位二进制数转换为16位输出，以实现对输入信号的编码。

2.译码器：采用7-to-8译码器，将8位二进制数转换为7段数码管的输出，以实现对七段数码管的点亮。

3.数码管：采用共阳极七段数码管，接收译码器的输出信号，以显示相应的数字。

四、软件设计本试验采用Verilog HDL语言进行编程设计。

1.编码器模块：通过输入的4位二进制数，控制编码器的输出。

2.译码器模块：通过译码器将编码器的输出转换为七段数码管的输出。

3.数码管模块：通过驱动数码管的7个LED段，实现数字的显示。

五、测试与分析1.测试方法：通过改变输入的4位二进制数，观察数码管显示的数字是否正确。

2.测试结果与分析：对所有可能输入进行测试，均得到了正确显示结果，验证了电路的正确性。

六、结论本试验成功设计并实现了一个译码显示电路，该电路可以将4位二进制数转换为对应的七段数码管显示输出，实现了数字的直观显示。

本试验中，硬件设计合理，软件设计也达到了预期的目标。

但是，由于硬件设备的限制，本试验未能对更高位数的译码显示电路进行设计和测试。

在未来的工作中，我们建议进一步扩展电路的设计，以实现对更高位数数字的译码显示。

七、建议与展望本试验虽然已经实现了一个相对简单的译码显示电路，但是在实际应用中可能还需要进行一些改进和优化。

以下是对未来工作的建议和展望：1.考虑采用更先进的数字芯片技术，以提高电路的稳定性和可靠性。

显示译码电路实验报告显示译码电路实验报告引言：在现代电子技术领域，显示译码电路扮演着重要的角色。

它们可以将数字信号转换为人们可以理解的可视化信息，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个显示译码电路，探索其原理和应用。

一、实验目的本实验的目的是了解显示译码电路的工作原理，掌握其基本应用。

通过实践操作，学生们可以更好地理解数字电路的运行机制，提高实际动手能力。

二、实验材料和器件1. 74LS47芯片：这是一种BCD-7段译码器，用于将4位二进制输入转换为7段数码管的输出。

2. 7段数码管：用于显示数字和字母等字符。

3. 连接线、电源等辅助器件。

三、实验步骤1. 连接电路：将74LS47芯片与7段数码管通过连接线连接起来，确保电路连接正确无误。

2. 施加电源：将电路连接到适当的电源上，确保电压和电流符合芯片的工作要求。

3. 输入信号：通过开关或其他输入设备提供4位二进制输入信号。

4. 观察结果：观察7段数码管上显示的字符是否与输入信号对应，验证译码电路的正确性。

四、实验结果与分析经过实验操作，我们成功搭建了显示译码电路，并进行了测试。

在输入4位二进制数的情况下，数码管正确显示了对应的字符。

这表明译码电路能够准确地将二进制信号转换为可视化的字符信息。

通过进一步的观察和分析，我们发现译码电路的工作原理是将输入的二进制数映射到对应的数码管段上。

每个数码管段代表一个二进制位，通过控制该段的通断状态，可以显示不同的字符。

而74LS47芯片则起到了译码的作用，将二进制输入转换为对应的数码管段控制信号。

这种显示译码电路广泛应用于各种计算机和电子设备中。

它使得数字信息可以以更加直观和易读的方式展示给用户，提高了人机交互的效率和便利性。

例如，在计算机屏幕上显示的字符、数字时钟、电子秤等设备都使用了类似的译码电路。

五、实验总结通过本次实验，我们深入了解了显示译码电路的工作原理和应用。

通过实际操作，我们掌握了搭建和测试译码电路的方法，提高了动手实践能力。

实验四译码显示电路
学院：信息科学与技术学院
专业：电子信息工程
一实验目的
1.掌握发光二级管，数码管工作原理，结构，使用方法；
2.掌握集成译码显示电路。

二实验器材
74LS247，BS201数码管（共阳），CD4008B,74LS00。

三实验原理
数字系统中的测量，运算结果需十进制显示，常用发光二极管，LED,LCD
1.发光二极管导通电压1.6V左右，20MA可以很亮，响应快；
2.数码管有共阴，共阳两种，发光方式与二极管相同；
3.液晶显示器是根据内部离子电离状态使光纤线发生变化而显示的，响应慢；
4.74LS247将四位二进制数转化为数码管对应发光段而工作的。

四实验内容
1.解：运用灯泡和数码管来显示电路：
灯亮则对应数码管中对应发光二极管亮。

测试功能图为：
（1）当输入1时，数码管显示1，且对应灯泡B,C亮；
（2）当输入9时，数码管显示9，且对应灯泡A,B,C,F,G亮。

2.解：利用74LS247，BS201，CD4008B设计出的BCD码显示，当输入数字小于10时，对应十位数码管灭零；当输入数字大于等于10（小于等于15），不灭零。

（1）当输入8时，十位灭零，个位显示8；
（3）显示30.5的电路：
3.
解：
四按钮，如显示4号病房：
4.
解：74ls138功能测试。

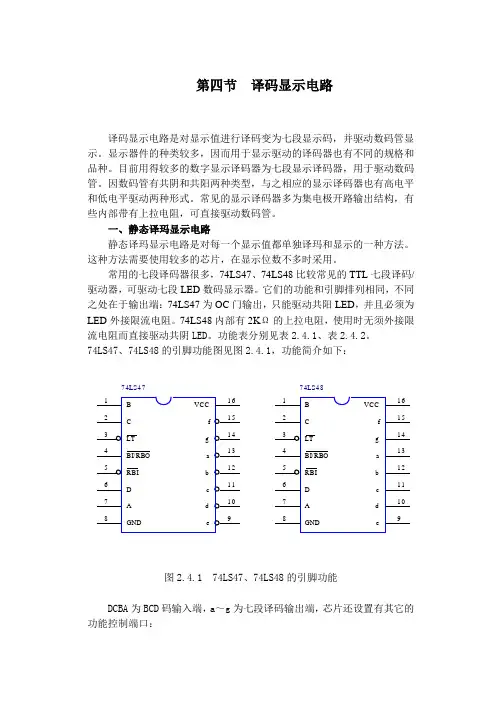

第四节译码显示电路译码显示电路是对显示值进行译码变为七段显示码，并驱动数码管显示。

显示器件的种类较多，因而用于显示驱动的译码器也有不同的规格和品种。

目前用得较多的数字显示译码器为七段显示译码器，用于驱动数码管。

因数码管有共阴和共阳两种类型，与之相应的显示译码器也有高电平和低电平驱动两种形式。

常见的显示译码器多为集电极开路输出结构，有些内部带有上拉电阻，可直接驱动数码管。

一、静态译玛显示电路静态译玛显示电路是对每一个显示值都单独译玛和显示的一种方法。

这种方法需要使用较多的芯片，在显示位数不多时采用。

常用的七段译码器很多，74LS47、74LS48比较常见的TTL七段译码/驱动器，可驱动七段LED数码显示器。

它们的功能和引脚排列相同，不同之处在于输出端：74LS47为OC门输出，只能驱动共阳LED，并且必须为LED外接限流电阻。

74LS48内部有2KΩ的上拉电阻，使用时无须外接限流电阻而直接驱动共阴LED。

功能表分别见表2.4.1、表2.4.2。

74LS47、74LS48的引脚功能图见图2.4.1，功能简介如下：图2.4.1 74LS47、74LS48的引脚功能DCBA为BCD码输入端，a～g为七段译码输出端，芯片还设置有其它的功能控制端口：a、灯测试输入LT：用于测试数码管各段是否发光正常。

当LT=“0”时，不论DCBA为何种状态，数码管均显示“8”，即所有的笔段都亮。

b、灭零输入RB I：按人们的习惯数字中有些零不必显示，如数字“00320.300”的前两位和后两位零通常不必显示，而中间个位数零则要显示。

完成这一功能由RBI 和灭零输出RBO连接控制。

当RB I=“0”，DCBA=0000时，数码管不显示，而DCBA为其它状态时，数码管都显示。

c、灭灯输入BI/灭零输出RBO：灭灯输入BI=“0”时，不论其它输入为何种状态，数码管不显示任何字符，处于全灭状态。

灭零输出RBO在灭零输入RB I有效而且正处于灭零状态时，输出“0”。

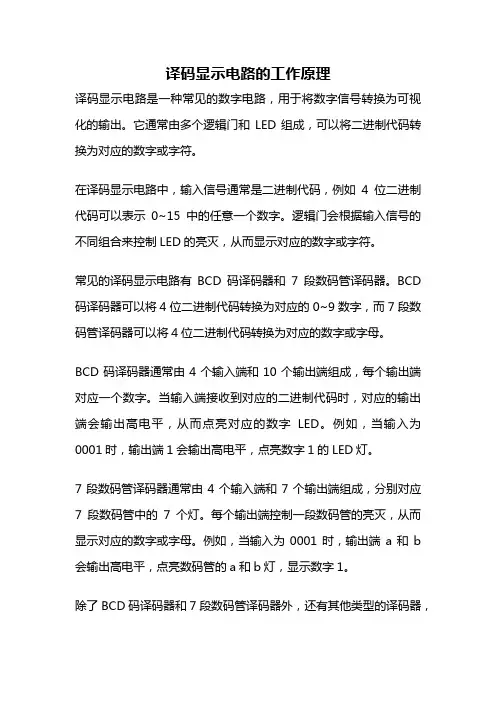

译码显示电路的工作原理
译码显示电路是一种常见的数字电路，用于将数字信号转换为可视化的输出。

它通常由多个逻辑门和LED组成，可以将二进制代码转换为对应的数字或字符。

在译码显示电路中，输入信号通常是二进制代码，例如4位二进制代码可以表示0~15中的任意一个数字。

逻辑门会根据输入信号的不同组合来控制LED的亮灭，从而显示对应的数字或字符。

常见的译码显示电路有BCD码译码器和7段数码管译码器。

BCD 码译码器可以将4位二进制代码转换为对应的0~9数字，而7段数码管译码器可以将4位二进制代码转换为对应的数字或字母。

BCD码译码器通常由4个输入端和10个输出端组成，每个输出端对应一个数字。

当输入端接收到对应的二进制代码时，对应的输出端会输出高电平，从而点亮对应的数字LED。

例如，当输入为0001时，输出端1会输出高电平，点亮数字1的LED灯。

7段数码管译码器通常由4个输入端和7个输出端组成，分别对应7段数码管中的7个灯。

每个输出端控制一段数码管的亮灭，从而显示对应的数字或字母。

例如，当输入为0001时，输出端a和b 会输出高电平，点亮数码管的a和b灯，显示数字1。

除了BCD码译码器和7段数码管译码器外，还有其他类型的译码器，
如格雷码译码器和ASCII码译码器。

它们也都是将二进制代码转换为对应的输出信号，但输出信号的类型和格式不同。

译码显示电路是一种非常常见的数字电路，它可以将二进制代码转换为可视化的输出信号，从而方便人们对数字信号进行观察和处理。

随着数字技术的不断发展，译码显示电路的应用也越来越广泛，成为数字电路设计中不可或缺的一部分。

一、实验目的1. 理解并掌握显示译码电路的基本原理和工作方式。

2. 学习使用常用的显示译码器芯片，如BCD-7段译码器。

3. 通过实验验证译码器与数码管连接的正确性，并实现数字信号的显示。

4. 提高动手实践能力，加深对数字电路知识的理解和应用。

二、实验原理显示译码电路是数字电路中一种重要的组合逻辑电路，其作用是将输入的二进制或BCD码信号转换为对应的七段LED显示信号。

常见的七段显示器有共阴极和共阳极两种，本实验采用共阴极显示器。

译码器的主要功能是将输入的二进制或BCD码转换为对应的七段显示码。

以BCD-7段译码器为例，其输入为4位BCD码，输出为7个控制信号，分别对应七段LED显示器的7个段。

当输入为0000～1001时，译码器输出相应的段码，使得数码管显示0～9的数字。

三、实验器材1. 数字逻辑实验箱2. 74LS47 BCD-7段译码器3. 共阴极七段数码管4. 连接线5. 电源6. 示波器（可选）四、实验步骤1. 搭建电路根据实验电路图，将74LS47 BCD-7段译码器与共阴极七段数码管连接。

将译码器的输入端A、B、C、D分别连接到实验箱上的数字信号源，输出端a、b、c、d、e、f、g连接到数码管的相应段。

2. 测试电路将实验箱上的数字信号源设置为BCD码输入，依次输入0000～1001，观察数码管显示的数字。

若显示不正确，检查电路连接是否正确，包括译码器、数码管、信号源等。

3. 调试电路若显示不正确，根据译码器的工作原理，分析可能的原因，如译码器芯片损坏、电路连接错误等。

通过排除法，逐步调试电路，直至数码管显示正确。

4. 实验数据记录记录实验过程中数码管的显示结果，并与理论计算结果进行对比。

五、实验结果与分析1. 实验结果通过实验，数码管成功显示了0～9的数字，验证了显示译码电路的正确性。

2. 实验分析实验过程中，通过观察数码管显示结果，发现译码器芯片、电路连接等均正常。

实验结果表明，显示译码电路能够将输入的BCD码转换为对应的七段显示信号，实现数字信号的显示。

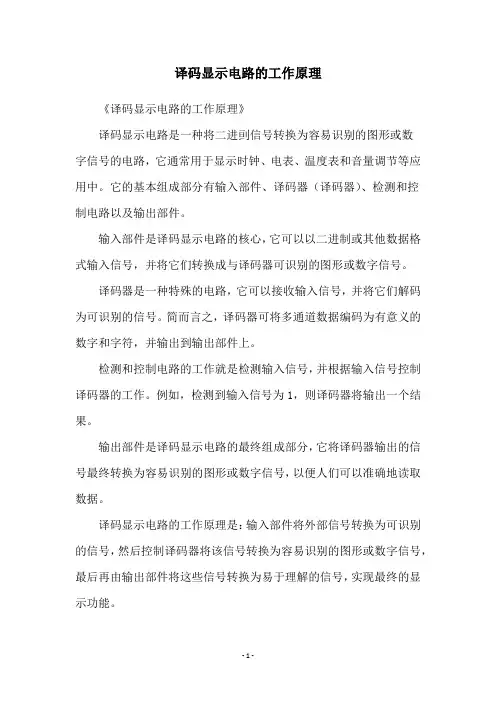

译码显示电路的工作原理
《译码显示电路的工作原理》
译码显示电路是一种将二进刯信号转换为容易识别的图形或数
字信号的电路，它通常用于显示时钟、电表、温度表和音量调节等应用中。

它的基本组成部分有输入部件、译码器（译码器）、检测和控
制电路以及输出部件。

输入部件是译码显示电路的核心，它可以以二进制或其他数据格式输入信号，并将它们转换成与译码器可识别的图形或数字信号。

译码器是一种特殊的电路，它可以接收输入信号，并将它们解码为可识别的信号。

简而言之，译码器可将多通道数据编码为有意义的数字和字符，并输出到输出部件上。

检测和控制电路的工作就是检测输入信号，并根据输入信号控制译码器的工作。

例如，检测到输入信号为1，则译码器将输出一个结果。

输出部件是译码显示电路的最终组成部分，它将译码器输出的信号最终转换为容易识别的图形或数字信号，以便人们可以准确地读取数据。

译码显示电路的工作原理是：输入部件将外部信号转换为可识别的信号，然后控制译码器将该信号转换为容易识别的图形或数字信号，最后再由输出部件将这些信号转换为易于理解的信号，实现最终的显示功能。

- 1 -。

实验四译码显示电路一、实验目的1. 掌握中规模集成译码器的逻辑功能和使用方法2. 熟悉数码管的使用二、实验仪器及器件1.器件：74LS48, 74LS194 , 74LS73，74LS00 ，74LS197, 74LS153, 74LS138,CLOCK,MPX4-CC-BULE, MPX8-CC-BULE, 及相关逻辑门三、实验预习1. 复习有关译码显示原理。

2. 根据实验任务，画出所需的实验线路及记录表格。

四、实验原理1. 数码显示译码器（1）七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，图（一）(a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。

（注：实验室实验箱上数码管为共阴四位数码管）一个LED数码管可用来显示一位0～9十进制数和一个小数点。

小型数码管（寸和寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～，每个发光二极管的点亮电流在5～10mA。

LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。

(a) 共阴连接（“1”电平驱动） (b) 共阳连接（“0”电平驱动）(c) 符号及引脚功能图（一）LED数码管（2）BCD码七段译码驱动器此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用74LS48 BCD码锁存／七段译码／驱动器。

驱动共阴极LED数码管。

图（二）为74LS48引脚排列。

其中A0、A1、A2、A3—BCD码输入端a、b、c、d、e、f、g—译码输出端，输出“1”有效，用来驱动共阴极LED数码管。

LT—灯测试输入端，LT＝“0”时，译码输出全为“1”BIR＝“0”时，不显示多余的零。

R—灭零输入端，BIBI—作为输入使用时，灭灯输入控制端；作为输出端使用时，灭零输出RBO/端。

电工电子实验报告译码与显示电路一、实验目的1.掌握二进制译码器、二-十进制译码器和显示译码器的逻辑功能及各种应用。

2.熟悉十进制数字显示电路的构成方法。

3.了解动态扫描显示方式的电路工作原理及优点。

二、主要仪器设备及软件硬件：74LS139二四译码器,导线，四选一数据选择器，CD4511，电工电子综合实验箱，笔记本电脑软件：NI Multisim 14三、实验原理（或设计过程）1.译码器及其应用译码器一般都具有n个输入和m个输出的组合逻辑电路。

译码器按用途大致可以分为二类：二进制译码器和二-十进制译码器。

（1）二进制译码器二进制译码器是把n位二进制变换为具有2^n个不同状态的组合逻辑电路，常用的中规模集成译码器有2-4线、3-8线和4-16线3类。

①2-4译码器74LS139具有两个独立的2-4线译码器的中规模集成器件，其逻辑符号如图所示。

BA输入端，为二进制变量。

G非为使能端，G非为1时各项工作停止，为0时开始工作。

功能表如图②3-8译码器74LS138是3-8线译码器，其逻辑符号如图。

当G1=0或G2=G2A非+G2B 非=1时，译码器不工作；只有当G1=”1”,G2=”0”时才正常工作。

功能表如图：（2）二进制译码器的应用可以用使能端扩展、树状扩展来实现功能扩展；可以控制组件的工作时机；实现逻辑函数；实现数据分配器；实现脉冲分配器。

2.显示译码、数码管及其应用（1）显示译码管和数码管BCD七段译码器为了用数码管显示十进制数字，首先要将二-十进制代码送至显示译码器，再由译码器的输出去驱动数码管。

CD4511是七段译码器，A-D为输出BCD码输入端，a-g为译码器输出端，输出高电平有效。

LT非为测试输入端，BI非为消隐控制端。

功能表如下（2）显示译码管数码管及其应用1）静态显示电路每一组BCD都有一套独立的显示电路显示2）动态显示电路一片译码器带4个数码管的译码显示电路。

当BA=00时，选择器把A3A2A1A0送入1号数码管，当BA=01，10，11时，分别送B3B2B1B0，C3C2C1C0，D3D2D1D0到2、3、4号数码管。

译码显示电路的设计一、引言译码显示电路是数字电路中常见的一种应用，它可以将数字信号转化为人类可以直接理解的形式，如数字、字母、符号等。

本文将介绍译码显示电路的设计方法和步骤。

二、基本概念1. 译码器：将输入的数字信号转换为输出信号，输出信号通常为二进制编码。

2. 显示器：将输入的二进制编码转换为人类可以直接理解的形式。

三、设计流程1. 确定输入信号类型和数量：根据实际需求确定输入信号类型和数量，如BCD码、二进制码等。

2. 选择合适的译码器：根据输入信号类型和数量选择合适的译码器，如74LS47、74LS138等。

3. 确定输出类型和数量：根据实际需求确定输出类型和数量，如七段数码管、LED灯等。

4. 连接译码器和显示器：将译码器输出连接到显示器输入，并确保正确连接。

5. 设计供电电路：设计合适的供电电路，确保整个系统正常工作。

6. 调试测试：对整个系统进行调试测试，确保正常工作。

四、具体实现以BCD码为例，设计一个能够驱动4位七段数码管的译码显示电路。

1. 确定输入信号类型和数量：BCD码，需要4个输入信号。

2. 选择合适的译码器：选择74LS47，它可以将BCD码转换为七段数码管的输出信号。

3. 确定输出类型和数量：使用4位七段数码管作为输出。

4. 连接译码器和显示器：将74LS47的A、B、C、D四个输入端分别连接到BCD码输入端，将74LS47的a、b、c、d、e、f、g七个输出端分别连接到七段数码管的a、b、c、d、e、f、g七个输入端，并确保正确连接。

5. 设计供电电路：使用5V电源供电，确保整个系统正常工作。

6. 调试测试：对整个系统进行调试测试，通过输入BCD码，观察七段数码管是否正确显示。

五、总结译码显示电路是数字电路中常见的一种应用，本文介绍了译码显示电路的设计流程和具体实现方法。

在实际应用中，需要根据实际需求选择合适的译码器和显示器，并进行合理连接和调试测试。

译码显示电路实验报告译码显示电路实验报告引言：译码显示电路是现代电子设备中常见的一种电路结构，它能够将数字信号转换为可见的字符或数字形式，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个简单的译码显示电路，了解其工作原理并验证其功能。

实验材料：1. 译码器：74LS472. 七段数码管：共阳极或共阴极型3. 可调电源4. 连接线5. 电阻：220欧姆实验步骤：1. 连接电路：将译码器和七段数码管连接起来。

根据译码器和数码管的引脚连接图，将它们正确地连接在一起。

2. 连接电源：将可调电源连接到电路中，确保电源的电压和电流适合译码器和数码管的工作要求。

3. 输入信号：通过拨动开关或其他输入设备，输入一个4位二进制数作为译码器的输入信号。

4. 观察显示：观察七段数码管的显示情况，确认其是否正确显示输入的数字。

实验结果：在实验过程中，我们使用了一个共阳极的七段数码管和一个74LS47译码器。

通过连接电路，我们成功地将译码器和数码管连接在一起，并连接了适当的电源。

在输入一个4位二进制数作为译码器的输入信号后，我们观察到七段数码管正确地显示了对应的数字。

讨论：译码显示电路的核心是译码器，它根据输入信号的不同，将其转换为对应的输出信号，以控制七段数码管的显示。

在本实验中，我们使用的74LS47是一种常见的BCD译码器，它能够将4位二进制数转换为七段数码管的控制信号。

在连接电路时，我们需要根据译码器和数码管的引脚连接图来正确连接它们。

特别要注意译码器的极性，确保其正常工作。

此外，电源的电压和电流也需要根据译码器和数码管的工作要求来调整，以避免损坏电路元件。

在实验中，我们可以通过输入不同的二进制数来观察七段数码管的显示情况。

通过对比输入和输出的对应关系，我们可以验证译码显示电路的功能是否正常。

如果出现显示错误或其他异常情况，我们可以检查电路连接是否正确，以及电源是否正常工作。

译码显示电路不仅仅应用于七段数码管，还可以应用于其他类型的显示设备，如液晶显示屏、LED显示屏等。

实验九译码显示实验电路一、实验目的1. 了解集成74LS248各管脚的功能；2. 掌握译码器和数码管显示器的原理和应用。

二、实验仪器与器件数字电路实验箱1个译码驱动器74LS248 1片共阴极数码管LC5011-11 1个三、实验原理74LS248 (74LS48) 是BCD 码到七段码的显示译码器，它可以直接驱动共阴极数码管。

它的管脚图如图1所示。

74LS248 在使用时要注意以下几点：(a) 要求输入数字0~15 时“灭灯输入端”BI 必须开路或保持高电平。

如果不要灭十进制的0，则“动态灭灯输入”RBI 必须开路或为高电平。

(b) 当灭灯输入端BI 接低电平时，不管其它输入为何种电平，所有各段输出均为低电平。

(c) 当“动态灭灯输入端”RBI 和Ｄ、Ｃ、Ｂ、Ａ输入为低电平而“灯测试端”LT为高电平时，所有各段输出均为低电平，并且“动态灭灯输出端”RBO处于低电平。

(d)“灭灯输入/动态灭灯输出端”BI/RBO开路或保持高电平而“灯测试端”LT 为低电平时，所有各段输出均为高电平(若接上显示器，则显示数字8，可以利用这一点检查74LS248 和显示器的好坏)。

(e) BI/RBO 是线与逻辑，既是“灭灯输入端”BI 又是“动态灭灯输出端”RBO。

2. 数码显示器在数字电路中，常用的显示器是数码显示器。

LC5011-11 就是一种共阴极数码数码显示器。

它的管脚排列如图2所示，X为共阴极，DP为小数点。

其内部是八段发光二极管的负极连在一起的电路。

当在它的a、b、c...g、DP 加上正向电压时，各段发光二极管就点亮，例如当a、b 和c 段为高电平，其它各段为低电平时就显示数码“7”。

共阳极数码显示器的阳极是连在一体的，它的工作情况与共阴极数码管是相反的，它的各段加上低电平时，所对应的发光二极管就点亮。

四、实验内容及步骤1、译码显示的实验电路如图3所示，74LS248 的译码输出端接共阴极数码管对应的段。
