编码与译码显示电路

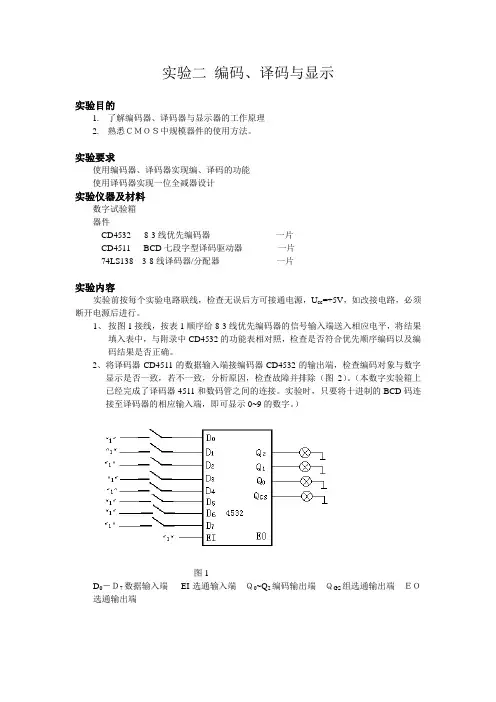

实验二编码、译码与显示实验目的1.了解编码器、译码器与显示器的工作原理2.熟悉ＣＭＯＳ中规模器件的使用方法。

实验要求使用编码器、译码器实现编、译码的功能使用译码器实现一位全减器设计实验仪器及材料数字试验箱器件CD4532 8-3线优先编码器一片CD4511 BCD七段字型译码驱动器一片74LS138 3-8线译码器/分配器一片实验内容实验前按每个实验电路联线，检查无误后方可接通电源，U cc=+5V，如改接电路，必须断开电源后进行。

1、按图1接线，按表1顺序给8-3线优先编码器的信号输入端送入相应电平，将结果填入表中，与附录中CD4532的功能表相对照，检查是否符合优先顺序编码以及编码结果是否正确。

2、将译码器CD4511的数据输入端接编码器CD4532的输出端，检查编码对象与数字显示是否一致，若不一致，分析原因，检查故障并排除（图2）。

（本数字实验箱上已经完成了译码器4511和数码管之间的连接。

实验时，只要将十进制的BCD码连接至译码器的相应输入端，即可显示0~9的数字。

）图1D0－Ｄ7数据输入端EI选通输入端Ｑ0~Q2编码输出端ＱGS组选通输出端ＥＯ选通输出端图2BI：4脚是消隐输入控制端，当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。

LT：3脚是测试输入端，当BI=1，LT=0 时，译码输出全为1，不管输入DCBA 状态如何，七段均发亮，显示“8”。

它主要用来检测数码管是否损坏。

LE：锁定控制端，当LE=0时，允许译码输出。

LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。

A、B、C、D为8421BCD码输入端。

a、b、c、d、e、f、g：为译码输出端，输出为高电平1有效。

表1 实验数据记录表3、3-8线译码器逻辑功能测试按图3连线，完成表2记录要求。

图3 74LS138A、B、C译码地址输入端E3选通端，高电平有效，E2、E1选通端，低电平有效Y7~Y0译码输出端表2实验数据记录表4 用74LS138设计一个逻辑函数按图4画出连线图并连接实验线路，对表3中数据进行验证，并写出逻辑表达式。

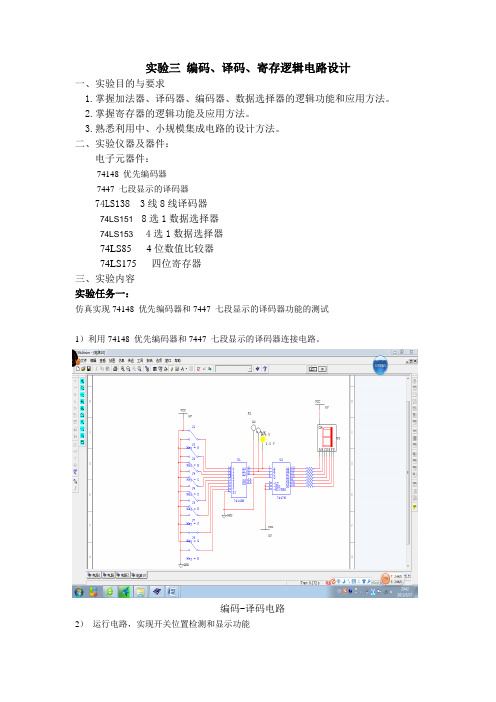

实验三编码、译码、寄存逻辑电路设计一、实验目的与要求1.掌握加法器、译码器、编码器、数据选择器的逻辑功能和应用方法。

2.掌握寄存器的逻辑功能及应用方法。

3.熟悉利用中、小规模集成电路的设计方法。

二、实验仪器及器件：电子元器件：74148 优先编码器7447 七段显示的译码器74LS138 3线8线译码器74LS151 8选1数据选择器74LS153 4选1数据选择器2.5 V编码-译码电路2）运行电路，实现开关位置检测和显示功能3）掌握译码器、编码器的基本功能和应用方法。

译码器：基本功能是用输出状态表示输入代码，即将一种数码转换成另一种数码。

通常分为地址译码器和显示译码器两大类型。

地址译码器：输入信号是一组位二进制代码，而在路输出信号中，仅有唯一的一路与该时刻输入代码相对应的输出信号处于有效状态。

显示译码器：是将输入的位二进制代码转换成一组与之对应的用于驱动显示字符信息的电路。

编码器：基本逻辑功能是把输入的每个高、低电平信号编成对应的二进制代码。

实验任务二：仿真实现寄存器功能测试1）连接仿真电路，运行电路，分析74LS175的逻辑功能。

2）寄存器的主要功能就是暂存数据。

寄存器以同步并行方式接收或传送一组数据。

一些寄存器还具有清零、三态输出等功能。

3）寄存器的应用主要在数码采集锁存、第一信号的鉴别。

四、实验结论任务一：仿真实现74148 优先编码器和7447 七段显示的译码器功能的测试1）电路低电平输入有效，当输入端有两个或两个以上为低电平，它将对优先级别相对较高的优先编，开关位置检测及功能如下：2）74148为8线—3线优先编码器，0—7为输入信号，A2,A1,A0为三位二进制编码输出信号， EI 是使能输入端， EO 是使能输出端，GS 为优先编码输出端。

74148编码器输入为低电平有效，输出为3位二进制反码。

74148逻辑功能表3）7447 七段显示的译码器a ）7447为七段显示译码器集成电路，输出低电平有效，用以驱动共阳显示器。

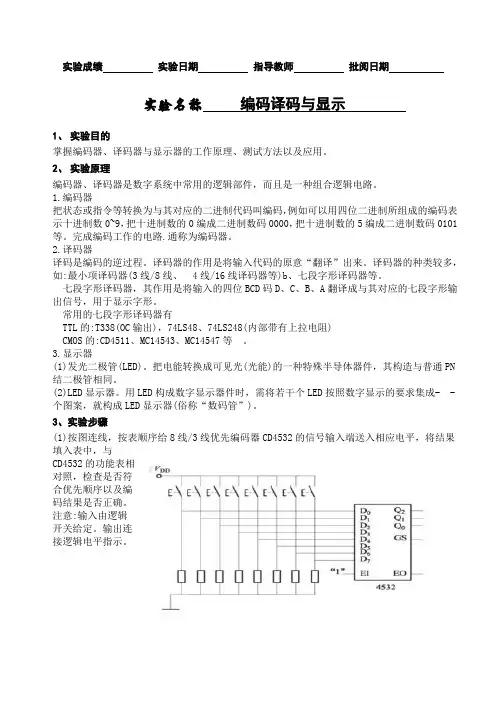

实验成绩实验日期指导教师批阅日期实验名称编码译码与显示1、实验目的掌握编码器、译码器与显示器的工作原理、测试方法以及应用。

2、实验原理编码器、译码器是数字系统中常用的逻辑部件，而且是一种组合逻辑电路。

1.编码器把状态或指令等转换为与其对应的二进制代码叫编码，例如可以用四位二进制所组成的编码表示十进制数0~9，把十进制数的0编成二进制数码0000，把十进制数的5编成二进制数码0101等。

完成编码工作的电路.通称为编码器。

2.译码器译码是编码的逆过程。

译码器的作用是将输入代码的原意“翻译”出来。

译码器的种类较多，如:最小项译码器(3线/8线、4线/16线译码器等)b、七段字形译码器等。

七段字形译码器，其作用是将输入的四位BCD码D、C、B、A翻译成与其对应的七段字形输出信号，用于显示字形。

常用的七段字形译码器有TTL的:T338(OC输出)，74LS48、74LS248(内部带有上拉电阻)CMOS的:CD4511、MC14543、MC14547等。

3.显示器(1)发光二极管(LED)。

把电能转换成可见光(光能)的一种特殊半导体器件，其构造与普通PN 结二极管相同。

(2)LED显示器。

用LED构成数字显示器件时，需将若干个LED按照数字显示的要求集成- -个图案，就构成LED显示器(俗称“数码管”)。

3、实验步骤(1)按图连线，按表顺序给8线/3线优先编码器CD4532的信号输入端送入相应电平，将结果填入表中，与CD4532的功能表相对照，检查是否符合优先顺序以及编码结果是否正确。

注意:输入由逻辑开关给定。

输出连接逻辑电平指示。

(2)根据CD4532和CD4511的管脚图和功能表，自行设计连线，将编码器CD4532的输出端接到译码器CD4511的数据输入端，将CD4511的输出接七段显示数码管。

检查编码器与数字显示是否一致，若不一致，分析原因，检查故障并排除之，将结果填表。

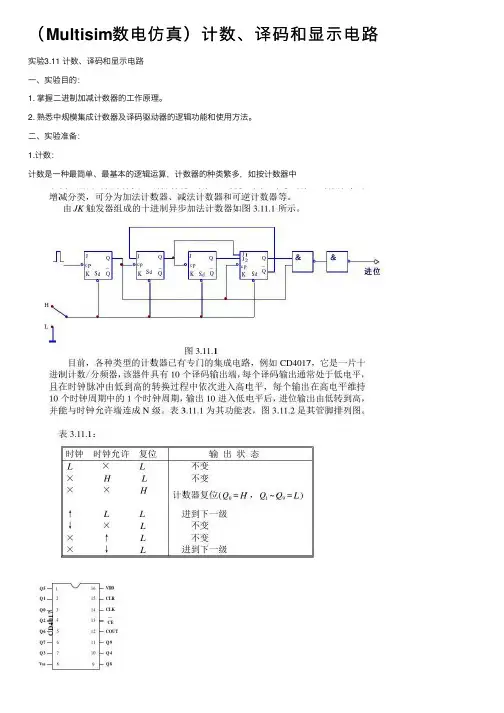

(3)将十进制计数器/脉冲分配器CD4017接成八进制，用单次脉冲或1Hz脉冲信号检查CD4017的逻辑功能是否正常。

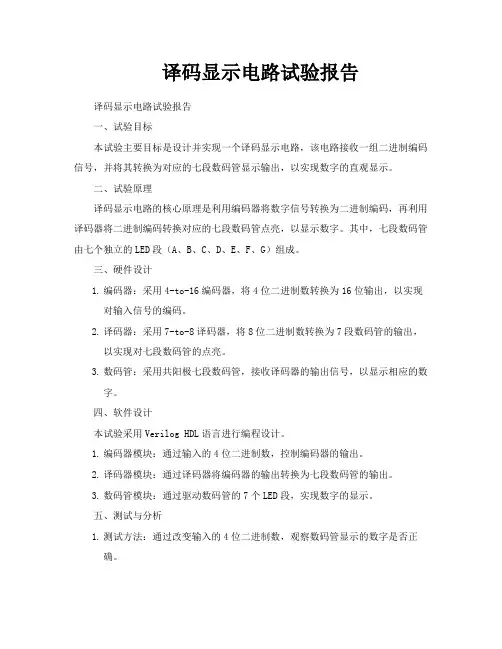

译码显示电路试验报告译码显示电路试验报告一、试验目标本试验主要目标是设计并实现一个译码显示电路，该电路接收一组二进制编码信号，并将其转换为对应的七段数码管显示输出，以实现数字的直观显示。

二、试验原理译码显示电路的核心原理是利用编码器将数字信号转换为二进制编码，再利用译码器将二进制编码转换对应的七段数码管点亮，以显示数字。

其中，七段数码管由七个独立的LED段（A、B、C、D、E、F、G）组成。

三、硬件设计1.编码器：采用4-to-16编码器，将4位二进制数转换为16位输出，以实现对输入信号的编码。

2.译码器：采用7-to-8译码器，将8位二进制数转换为7段数码管的输出，以实现对七段数码管的点亮。

3.数码管：采用共阳极七段数码管，接收译码器的输出信号，以显示相应的数字。

四、软件设计本试验采用Verilog HDL语言进行编程设计。

1.编码器模块：通过输入的4位二进制数，控制编码器的输出。

2.译码器模块：通过译码器将编码器的输出转换为七段数码管的输出。

3.数码管模块：通过驱动数码管的7个LED段，实现数字的显示。

五、测试与分析1.测试方法：通过改变输入的4位二进制数，观察数码管显示的数字是否正确。

2.测试结果与分析：对所有可能输入进行测试，均得到了正确显示结果，验证了电路的正确性。

六、结论本试验成功设计并实现了一个译码显示电路，该电路可以将4位二进制数转换为对应的七段数码管显示输出，实现了数字的直观显示。

本试验中，硬件设计合理，软件设计也达到了预期的目标。

但是，由于硬件设备的限制，本试验未能对更高位数的译码显示电路进行设计和测试。

在未来的工作中，我们建议进一步扩展电路的设计，以实现对更高位数数字的译码显示。

七、建议与展望本试验虽然已经实现了一个相对简单的译码显示电路，但是在实际应用中可能还需要进行一些改进和优化。

以下是对未来工作的建议和展望：1.考虑采用更先进的数字芯片技术，以提高电路的稳定性和可靠性。

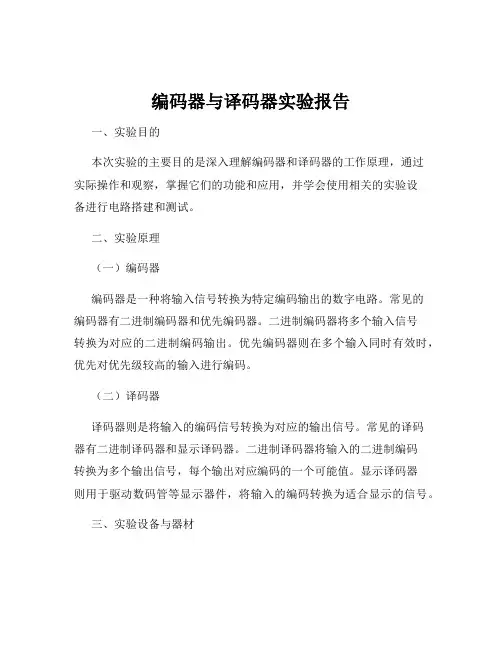

编码器与译码器实验报告一、实验目的本次实验的主要目的是深入理解编码器和译码器的工作原理，通过实际操作和观察，掌握它们的功能和应用，并学会使用相关的实验设备进行电路搭建和测试。

二、实验原理（一）编码器编码器是一种将输入信号转换为特定编码输出的数字电路。

常见的编码器有二进制编码器和优先编码器。

二进制编码器将多个输入信号转换为对应的二进制编码输出。

优先编码器则在多个输入同时有效时，优先对优先级较高的输入进行编码。

（二）译码器译码器则是将输入的编码信号转换为对应的输出信号。

常见的译码器有二进制译码器和显示译码器。

二进制译码器将输入的二进制编码转换为多个输出信号，每个输出对应编码的一个可能值。

显示译码器则用于驱动数码管等显示器件，将输入的编码转换为适合显示的信号。

三、实验设备与器材本次实验使用的设备和器材包括：数字电路实验箱、74LS148 优先编码器芯片、74LS138 二进制译码器芯片、逻辑电平指示灯、导线若干。

四、实验步骤（一）74LS148 优先编码器实验1、按照实验电路图，在数字电路实验箱上正确连接 74LS148 优先编码器芯片和逻辑电平指示灯。

2、依次将输入引脚设置为不同的电平组合，观察输出引脚的编码值，并记录在实验表格中。

3、分析实验结果，验证优先编码器的工作原理和功能。

（二）74LS138 二进制译码器实验1、依照实验电路图，在数字电路实验箱上连接 74LS138 二进制译码器芯片和逻辑电平指示灯。

2、改变输入引脚的二进制编码值，观察输出引脚的电平状态，并记录下来。

3、对比理论预期结果，检验二进制译码器的正确性。

五、实验数据与结果（一）74LS148 优先编码器实验数据｜输入引脚电平｜输出编码值｜｜｜｜｜ I0=0, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 000 ｜｜ I0=1, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 111 ｜｜ I0=0, I1=1, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 110 ｜｜｜｜（二）74LS138 二进制译码器实验数据｜输入编码值｜输出引脚电平｜｜｜｜｜ 000 ｜ Y0=1, Y1=0, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜ 001 ｜ Y0=0, Y1=1, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜｜｜六、实验结果分析（一）74LS148 优先编码器通过实验数据可以看出，当多个输入引脚同时为高电平时，编码器优先对优先级较高的输入进行编码。

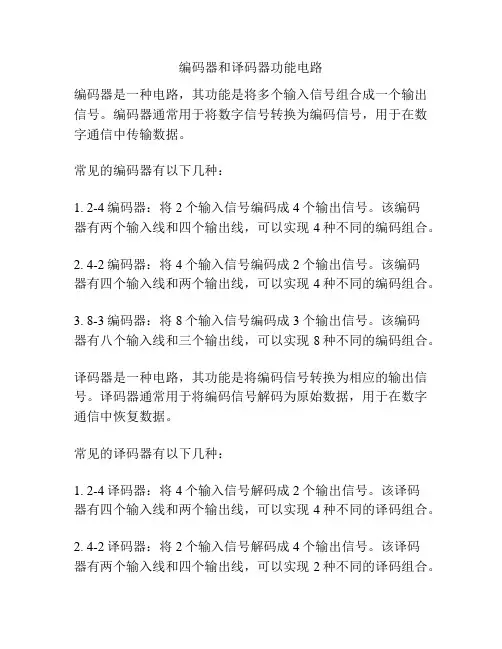

编码器和译码器功能电路
编码器是一种电路，其功能是将多个输入信号组合成一个输出信号。

编码器通常用于将数字信号转换为编码信号，用于在数字通信中传输数据。

常见的编码器有以下几种：
1. 2-4编码器：将2个输入信号编码成4个输出信号。

该编码
器有两个输入线和四个输出线，可以实现4种不同的编码组合。

2. 4-2编码器：将4个输入信号编码成2个输出信号。

该编码
器有四个输入线和两个输出线，可以实现4种不同的编码组合。

3. 8-3编码器：将8个输入信号编码成3个输出信号。

该编码
器有八个输入线和三个输出线，可以实现8种不同的编码组合。

译码器是一种电路，其功能是将编码信号转换为相应的输出信号。

译码器通常用于将编码信号解码为原始数据，用于在数字通信中恢复数据。

常见的译码器有以下几种：
1. 2-4译码器：将4个输入信号解码成2个输出信号。

该译码
器有四个输入线和两个输出线，可以实现4种不同的译码组合。

2. 4-2译码器：将2个输入信号解码成4个输出信号。

该译码
器有两个输入线和四个输出线，可以实现2种不同的译码组合。

3. 3-8译码器：将3个输入信号解码成8个输出信号。

该译码
器有三个输入线和八个输出线，可以实现3种不同的译码组合。

编码器和译码器在数字系统中起着重要的作用，可以实现数据的压缩和解压缩，以及信号的传输和恢复。

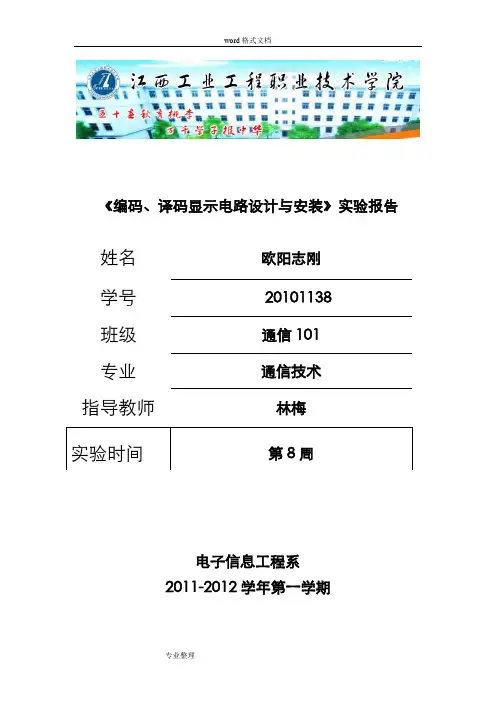

《编码、译码显示电路设计与安装》实验报告姓名欧阳志刚学号20101138班级通信101专业通信技术指导教师林梅实验时间第8周电子信息工程系2011-2012学年第一学期实验目的及原理：1.了解编码译码器的功能和特点。

2.掌握编码译码器的工作原理。

3.掌握集成编码译码器的逻辑功能。

4.掌握集成编码译码器的级联方法。

实验一 编码器一、实验目的和任务：⑴验证编码器的逻辑功能。

(2)掌握中规模集成电路构成组合逻辑电路的方法。

二、实验设备与器材：TTL 集成编码器芯片74LS148等74LS148编码器I0～I7是8个输入端，Y1～Y3是3个输出端，EI 是使能输入端，EO 是使能输出端，GS 是优先标志输出端。

按下表逐项测试74LS148的逻辑功能。

74LS148管脚排列图:14131210161534567128911V CC GND74LS1484I 5I 6I 7I I E 2Y 1Y 0Y 0I 1I 3I 2I SG O E 4I 5I 6I 7I IE 2Y 1Y 0Y 0I 1I 2I 3I S G O E74LS148的功能表：输入输出S ’’I0”I1’’I2’’I3’’I4’’I5’’I6’’I7’’Y0" Y1" Y2" Ys’’Y EX’’1 X X X X X X X X 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 0 1 0 X X X X X X X 0 0 0 0 1 0 0 X X X X X X 0 1 0 0 1 1 0 0 X X X X X 0 1 1 0 1 0 1 0 0 X X X X 0 1 1 1 0 1 1 1 00 X X X 0 1 1 1 1 1 0 0 1 0 0 X X 0 1 1 1 1 1 1 0 1 1 0 0 X 1 1 1 1 1 1 1 1 1 1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1 0三、实验步骤及内容：(1)74LS148编码器I0～I7是8个输入端，Y1～Y3是3个输出端，EI 是使能输入端，EO是使能输出端，GS是优先标志输出端。

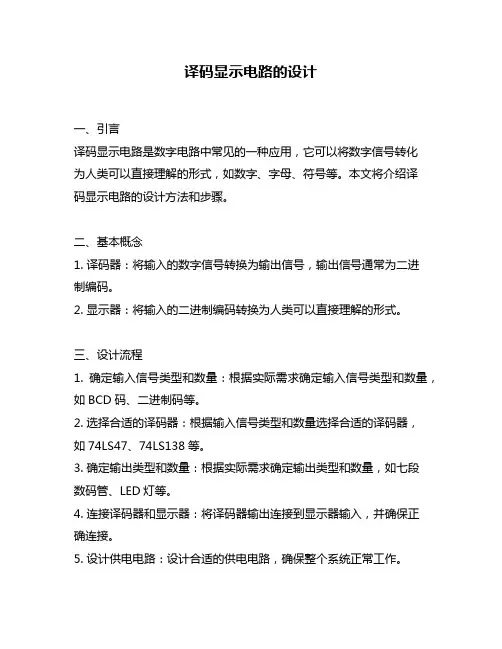

译码显示电路的设计一、引言译码显示电路是数字电路中常见的一种应用，它可以将数字信号转化为人类可以直接理解的形式，如数字、字母、符号等。

本文将介绍译码显示电路的设计方法和步骤。

二、基本概念1. 译码器：将输入的数字信号转换为输出信号，输出信号通常为二进制编码。

2. 显示器：将输入的二进制编码转换为人类可以直接理解的形式。

三、设计流程1. 确定输入信号类型和数量：根据实际需求确定输入信号类型和数量，如BCD码、二进制码等。

2. 选择合适的译码器：根据输入信号类型和数量选择合适的译码器，如74LS47、74LS138等。

3. 确定输出类型和数量：根据实际需求确定输出类型和数量，如七段数码管、LED灯等。

4. 连接译码器和显示器：将译码器输出连接到显示器输入，并确保正确连接。

5. 设计供电电路：设计合适的供电电路，确保整个系统正常工作。

6. 调试测试：对整个系统进行调试测试，确保正常工作。

四、具体实现以BCD码为例，设计一个能够驱动4位七段数码管的译码显示电路。

1. 确定输入信号类型和数量：BCD码，需要4个输入信号。

2. 选择合适的译码器：选择74LS47，它可以将BCD码转换为七段数码管的输出信号。

3. 确定输出类型和数量：使用4位七段数码管作为输出。

4. 连接译码器和显示器：将74LS47的A、B、C、D四个输入端分别连接到BCD码输入端，将74LS47的a、b、c、d、e、f、g七个输出端分别连接到七段数码管的a、b、c、d、e、f、g七个输入端，并确保正确连接。

5. 设计供电电路：使用5V电源供电，确保整个系统正常工作。

6. 调试测试：对整个系统进行调试测试，通过输入BCD码，观察七段数码管是否正确显示。

五、总结译码显示电路是数字电路中常见的一种应用，本文介绍了译码显示电路的设计流程和具体实现方法。

在实际应用中，需要根据实际需求选择合适的译码器和显示器，并进行合理连接和调试测试。
