某18层高层建筑给排水设计的计算书

前言本设计的主要任务是驻马店市世纪城公寓综合楼给水排水设计。

这是一栋18 层的综合楼。

地下两层为停车场和设备间，地上1、2 层为商场，其他部分为公寓。

每套公寓均设有卫生间，内设有坐式大便器、淋浴、洗脸盆各一个。

1,2 层商场设有公共卫生间。

各层建筑面积不同 , 地下室层高为和。

1,2 层层高为 ,3 至 18 层层高为, 建筑总高度为66m。

根据建筑物性质、用途及建筑单位要求, 室内设有完善的给水排水卫生设备系统，安全可靠的消防给水系统 , 设置独立的消火栓系统及自动喷水系统 , 每个消火栓箱内设按钮 , 消防时直接启动消防泵，生活水泵自动启动。

本综合楼内的宾馆要求室内热水供应采用全天全循环集中热水供应。

本设计说明书包含建筑工程设计中的生活给水，排水，热水以及消火栓和自动喷水等设计项目。

主要内容包括生活给水系统的设计计算、消火栓给水系统的设计计算、喷淋系统的设计计算、生活污水排水系统的设计计算。

prefaceThe main task of this design is in the center of the city, jiangsuprovince, including water supply and drainage design of the hotel. Thisis a complex 26 house floor. 1 to 3 layers for the complex buildingsubsidiary recreation, 4 to 26 floors for hotel guest rooms.The rooms and suites are equipped with toilet, ther are seated toilets, bathtubs, sinks in each one. Layer construction area is different, thebasement height is m, the layers of high of m, 2 to 3 layers of highof m, 4 to 26 layers of high of m, building a total height of m.Requirements according to the nature of the building, use and construction units, indoor sanitary equipment is equipped with perfect water supplyand drainage system, safe and reliable fire protection water supply system, set up independent fire hydrant system and automatic sprinkler system,set button each fire hydrant boxes, fire when directly start the fire pump, water pumpautomatic start of life. The hotel requirements of this complex indoor hot water supply by centralized hot water supply throughout thewhole cycle. This design specification includes construction engineering in the design of the drinking water, drainage, hot water and fire hydrant and sprinkler design projects.Main contents include the drinking water system design and calculation, the calculation in the design of fire hydrant water supplysystem, the design calculation of spray system, sewage drainage systemdesign and calculation, the hotel water supply and drainage design andcalculation of expansion of preliminary design and indoor hot water supply system.目录前言 . ............................. 错误 !未定义书签。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。

高层给排水设计计算书1. 引言高层建筑给排水设计是确保建筑物正常运行和居民生活便利的重要环节。

本文档将详细介绍高层建筑给排水设计计算书的内容和要求，以指导工程师完成相关设计工作。

2. 设计要求设计给排水系统时，需要满足以下要求： - 提供足够的供水量，满足高层建筑的日常生活和消防用水需求。

- 确保排水系统具备充分的排水能力，避免管道堵塞和漏水问题。

- 保证给排水系统的运行稳定性和安全性，预防水压过高或过低等现象。

- 符合国家相关法规和标准，如《建筑给水排水设计规范》等。

3. 给水设计计算在给水设计计算中，需要确定以下参数： - 高层建筑的日用水量：根据建筑物类型和居住人数进行合理估算。

- 给水管道尺寸：结合设计流量和水压损失，选择合适的管道尺寸。

- 水泵选型：根据设计流量和扬程要求，选择适合的水泵类型和规格。

4. 排水设计计算在排水设计计算中，需要考虑以下因素： - 排水阻力计算：根据建筑物结构特点和排水设备的参数，计算排水管道的阻力。

- 排水管道尺寸和坡度：根据排水量和坡度要求，选择合适的排水管道尺寸和坡度。

- 排水设备选型：根据排水流量和排水设备的要求，选择适当的排水设备类型和规格。

5. 消防给水设计计算高层建筑的消防给水设计计算需要满足以下要求： - 确保消防水源供应充足，满足消防用水量的需求。

- 确保消防水泵的选型和布置满足工程要求和消防设施的需求。

- 确保消防水源和水泵的管道设计合理，保证消防水源的灵活性和安全可靠性。

6. 安全性评估与改进设计给排水系统时，需要进行安全性评估，并提出改进措施以确保系统运行的安全性和稳定性。

评估内容包括： - 管道材质的选择和工艺要求； - 管道布置和防护措施； - 水泵和设备的可靠性评估。

7. 结论高层给排水设计计算书是保证高层建筑正常运行和居民生活便利的关键文件。

设计工程师应根据设计要求和相关标准，合理计算和选型给排水系统的参数，并进行安全性评估与改进。

给/排水专业计算书1.设计依据1.《室外给水设计规范》GB 50013-20062.《室外排水设计规范》GB 50014-2006（2010年版）3.《建筑给排水设计规范》GB50015-2003（2010年版）4.《全国民用建筑工程设计技术措施》（给水排水2009）5.《建筑给排水设计手册》6.甲方提供的资料和要求2.工程概况2.1项目整体内容为住宅、商业、办公、社区服务中心，农贸市场，并提供餐饮、文化娱乐等设施；是一大型综合建筑体，计划开发总建筑面积约为476286. 9m:，其中包括地上部分建筑面积320807. 8m2,地下建筑而积为155479. 11m'。

2.2项目二期组成：三层地下建筑，使用功能包扌4地下一层超市及商业、二层及三层机动车停车场；地上建筑包括：商业裙楼、A、B栋办公楼及社区服务中心二期。

3.生活给水系统计算3.1给水方案3.1.1 A栋公寓生活给水系统公寓竖向分为5个区，分区压力按0. 15Mpa〜0.35Mpa设计，供水泵房设于地下三层。

7F — 15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F -28F的3个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。

公寓的变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。

3.1.2 B栋办公楼生活给水系统办公楼竖向分为4个区，分区压力按0. 15Mpa〜0. 45Mpa设计，供水泵房设于地库三层。

7F-15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F-28F的2个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。

办公楼变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。

3. 1. 3群楼商业及地库生活给水系统群楼商业及地库竖向为一个分区，分区压力按0. 15Mpa〜0.45Mpa设计，系统采用变频供水泵组加压供水；1F-6F采用变频泵直供，地库采用变频泵配合减压阀供给。

给排水计算书一、生活用水 1、用水量计算：室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。

自动喷淋用水量：26L/S；火灾延续时间T=1hr。

2．给水方式1 、生活给水方式：A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。

生活水池及水泵房设于D 段地下室。

B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa ）。

压力复核：H （34m ）≥H1+H2+H3=11.75+12+10＝33.75mH1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m第1页共9页计算）H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa ；管道倒流防止器的局部水头损失，取0.06MPa ）； H3：最低工作压力0.10MPa ；2 、水池及水箱计算：由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。

3市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m 3，储存全部室内消防用水量。

3 、生活变频水泵计算：生活水泵主要供给四层及四层以上部分用水：最高日用水量为354m 3/d，最大时用水量为40.50m 3/hr；高区的最高日用水量为232m 3/d,生活水池的有效容积取高区的最高日用水量的25%。

生活变频调速泵组型号 SHV20/SV3003F55T： Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H ≥H 1+H2+0.01V2/2g；H 1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H 2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m； H≥33.8+15+ 1.83＝50.63米, 取55米;最不利管路水头损失计算表第2页共9页第3页共9页二、消防用水1．室内消防用水量 30 l/s消火栓给水系统静压不超过0.10MPa ，系统不分区，消火栓给水系统由消防泵直接从消防水池抽吸供水。

阳光壹佰二期给排水计算书一．工程概况：本工程为“潍坊阳光100城市广场二期”工程，建设单位为：潍坊阳光壹佰置业XX。

工程位于潍坊市奎文区，胜利东街以北，潍州路以东，北临潍坊市邮政局、市直机关事务管理局，西邻金融街（光大银行、招商银行等），东临市公安局。

本工程总建筑面积m2，其中地下建筑面积m2，地上建筑面积m2。

本工程包括2栋一类高层综合楼（9#、10#）；3栋一类高层公寓（1#、7#）。

建筑结构形式：#、#、#为框架结构，其余为剪力墙结构。

合理使用年限50年，抗震设防烈度7.5度。

耐火等级：#、#为一级，#、#、#为二级，地下室（含地下商业）为一级。

；相对标高及绝对标高详见建筑图所示。

水源情况：本建筑自市政给水管引入一路DN200给水管，见总平面图（由甲方另行委托设计），建设单位提供市政给水接，入口的水压为0.54Mpa（海拔绝对值）。

二．消防给水系统：高层公寓楼和高层办公楼共用消防水池、消防水箱及增压稳压设备，消防水池泵房位于9＃楼对应地库附近；高位消防水箱、增压设备及气压水罐设于10＃楼屋顶。

通过上表比较所示，公寓楼和办公楼的消防系统选泵流量如下：V=30×3.6×3+40×3.6×3+120×3.6=1188m3∴设计消防水池取总有效容积1188m3。

⑶．室内消防系统压力计算：A、办公区室内消火栓系统：（按照最不利点办公区室内消火栓计算）a．一楼综合楼流量为40L/S，每根竖管流量为15L/S，每支水枪为5L/S①、情况一：10＃楼（综合楼）顶层为最不利点：消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m ∴消火栓水泵所需扬程H＝141.96×1.1＝156.2m，选泵为160m。

目录第一章设计任务说明 (1)1.1设计资料 (1)1.2设计任务及要求 (1)1.2.2要求 (1)1.3课程设计图纸及说明要求 (2)1.3.1图纸 (2)1.3.2设计计算说明书 (2)第2章方案设计说明 (3)2.1 建筑排水工程设计 (3)2.1.1 系统的选择 (3)2.1.2 系统的组成 (3)2.2 排水管道安装要求 (3)2.2.1排水管道布置的基本原则 (3)2.2.2排水管道的连接 (4)2.2.3排水管道以及设施的安装 (4)第3章建筑排水工程设计计算 (5)3.1 排水工程设计计算 (5)3.1.1排水设计秒流量 (5)3.2 排水系统水力计算 (5)3.2.1 排水管水力计算 (6)3.2.2.污水泵的计算 (15)致谢 (16)参考文献 (17)第一章设计任务说明1.1设计资料（1）给水水源该建筑以城市给水管网为水源，室外给水管网来自主体建筑距西面墙8m，接管点埋深1.5m，管径为200毫m，另一条市政给水管道距主体建筑北面15m，接管点埋深1.4m，管径为DN200，管材为铸铁管，常年提供的资用水头为0.3MPa。

（2）排水条件建筑粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑东面,埋深2.0m。

管径350mm，管材为混凝土管。

1.2设计任务及要求根据建筑的性质、用途和建设单位的要求，该住宅楼设有较为完善的给水排水卫生设备和集中热水供应系统;其中热水供应系统全天满足住宅楼用户要求。

1.2.1内容课程设计题目为某大厦排水工程设计，主要内容为：（1）方案设计：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部给水系统、排水系统的设计方案。

（2）管道系统布置：根据所选择的排水方式，综合考虑技术、经济、安全、可靠等方面的因素，合理地选择和布置卫生器具，合理地布置管道系统。

（3）设计计算：根据设计规范，确定排水的设计指标，进行建筑内部排水的设计计算，编制设计计算书。

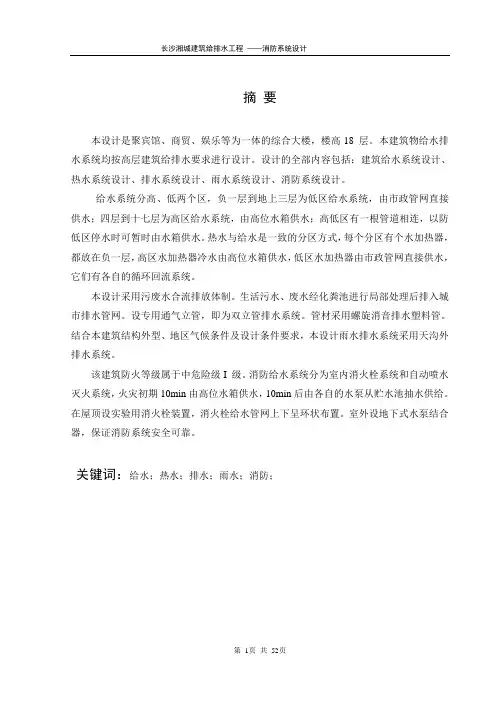

摘要本设计是聚宾馆、商贸、娱乐等为一体的综合大楼，楼高18 层。

本建筑物给水排水系统均按高层建筑给排水要求进行设计。

设计的全部内容包括：建筑给水系统设计、热水系统设计、排水系统设计、雨水系统设计、消防系统设计。

给水系统分高、低两个区，负一层到地上三层为低区给水系统，由市政管网直接供水；四层到十七层为高区给水系统，由高位水箱供水；高低区有一根管道相连，以防低区停水时可暂时由水箱供水。

热水与给水是一致的分区方式，每个分区有个水加热器，都放在负一层，高区水加热器冷水由高位水箱供水，低区水加热器由市政管网直接供水，它们有各自的循环回流系统。

本设计采用污废水合流排放体制。

生活污水、废水经化粪池进行局部处理后排入城市排水管网。

设专用通气立管，即为双立管排水系统。

管材采用螺旋消音排水塑料管。

结合本建筑结构外型、地区气候条件及设计条件要求，本设计雨水排水系统采用天沟外排水系统。

该建筑防火等级属于中危险级I 级。

消防给水系统分为室内消火栓系统和自动喷水灭火系统，火灾初期10min由高位水箱供水，10min后由各自的水泵从贮水池抽水供给。

在屋顶设实验用消火栓装置，消火栓给水管网上下呈环状布置。

室外设地下式水泵结合器，保证消防系统安全可靠。

关键词：给水；热水；排水；雨水；消防；ABSTRACTThe design is an integrated building which accumulates hotels,business and entertainment,18 storeys tall.the water supply and drainage of this building is designed according to the drainage's requirements of high-rise buildings.The entire contents of the building's design includs building water supply system,building drainage system,building storm sewer system and building fire system.Water supply system is divided into high and low areas,negative first layer to third layer is low wate system, directly by the municipal water supply to the water supply network;four to seventeen layer for high-area water supply system, By the high water tank; level area has a pipe connected to prevent low areas may be temporarily without water supply from the tank. Hot water is consistent with the partitioning, each partition has a water heater, all on the negative layer, high zone water heater cold water supply tank by the high and low areas water heater directly by the municipal water supply pipe network, which have their own loop back system .The design takes a system of sewage water mixing discharge.Sanitary sewers and Waste water is treatmented by septic tanks into the city sewage pipe network.it sets up special ventil ation riser ,that is ,tertiary drainage pipe,and the pipe is plastic tube with decontamination bined with the structural shape and regional climate conditions and design conditions require,the design of storm wrater drainage system takes gutter outside drainage system.The building is in fire danger rating class 1,and Fire water supply system is divided into indoor fire hydrant system and automatic sprinkler systems, fire initially from the high water tank water for 10 minutes, 10 minutes from the respective supply pumps pumping from the storage tank..The expermental fire hydrant is installed inside the water tank on the roof,and fire hydrant arranged in a circle.The outdoor peripheral underground pump combination is designed to ensuer fire safety.Key words: water supply; hot water; drainage; rainwater; Fire目录第一部分工程概况与设计任务 (5)1 工程概况 (5)1.1 建筑设计资料 (5)1.2 结构设计资料 (5)1.3 城市给水排水设计资料 (5)1.4 电源供应 (6)2 设计任务 (6)2.1 设计要求 (6)2.2 设计图纸要求 (7)第二部分设计说明书 (7)1 给水系统 (8)1.1 供水方式 (8)1.2 给水系统的组成 (8)2 热水系统 (9)2.1 热水供应系统选择 (9)2.2 热水供应方式 (9)2.3 热水系统组成 (9)3 排水系统 (10)3.1 排水方式的选择 (10)3.2 排水管道布置与安装 (10)4 消防系统 (11)4.1消火栓系统 (12)4.2 自动喷水灭火系统 (12)4.3 灭火器的设置 (13)第三部分设计计算书 (14)1 室内给水系统的计算 (15)1.1 给水用水量计算 (15)1.2 室内高区给水计算 (16)1.3 室内低区给水计算 (22)2 热水系统 (25)2.1 耗热量的计算 (25)2.2 热水量的计算 (27)2.3 热媒耗量的计算 (27)2.4 水加热器 (27)2.5 膨胀管 (28)2.6 最不利热水管段计算 (28)2.7 配水管网热损失计算 (33)2.9 循环泵的选择 (33)2.10 高位水箱的校核 (33)3 排水系统 ...................................................................................... 错误！未定义书签。
