第八章习题参考答案一、填空题1、MCS-51外扩ROM、RAM或I/O时,它的地址总线是 P0、P2 口。
2、12根地址线可寻址 4 KB存储单元。
3、微机与外设间传送数据有程序传送、中断传送和 DMA传送三种传送方式。
4、 74LS138是具有3个输入的译码器芯片,其输出作为片选信号时,最多可以选中 8 块芯片。
5、74LS273通常用来作简单输出接口扩展;而74LS244则常用来作简单输入接口扩展。
6、并行扩展存储器,产生片选信号的方式有线选法和译码法两种。
7、在存储器扩展中,无论是线选法还是译码法,最终都是为了扩展芯片的片选端提供信号。
8、起止范围为0000H-3FFFH的存储器的容量是 16 KB。
9、11根地址线可选 2KB 个存储单元,16KB存储单元需要 14 根地址线。
10、32KB RAM存储器的首地址若为2000H,则末地址为 9FFF H。
11、假定一个存储器有4096个存储单元,其首地址为0,则末地址为 0FFFH 。
12、除地线公用外,6根地址线可选 64 个地址,11根地址线可选 2048 个地址。
13、单片机扩展的内容有程序存储器扩展、数据存储器扩展及 I/O口的扩展等。
二、选择题1、当8031外扩程序存储器8KB时,需使用EPROM2716( C )A、 2片B、 3片C、 4片D、 5片2、某种存储器芯片是8KB*4/片,那么它的地址线根数是( C )A、 11根B、 12根C、 13根D、 14根3、 74LS138芯片是( B )A、驱动器B、译码器C、锁存器 D、编码器4、 MCS-51外扩ROM、RAM和I/O口时,它的数据总线是( A )A、 P0B、 P1C、 P2D、P35、6264芯片是( B )A、 E2PROMB、 RAMC、 Flash ROMD、EPROM6、一个EPROM的地址有A0----A11引脚,它的容量为( B )。
A、2KBB、4KBC、11KBD、12KB7、单片机要扩展一片EPROM2764需占用( C )条P2口线。

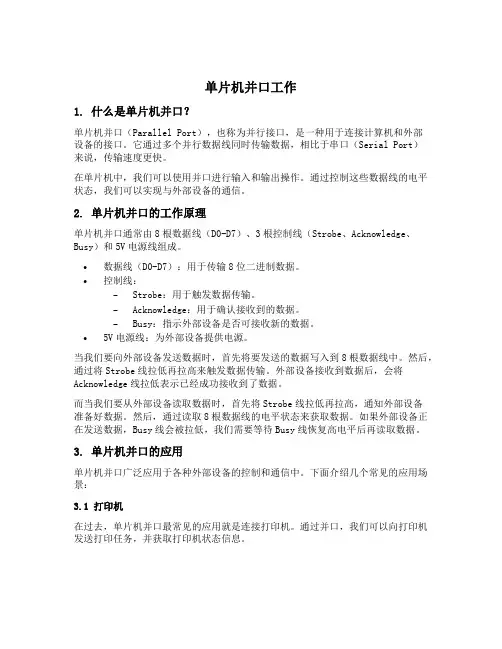

单片机并口工作1. 什么是单片机并口?单片机并口(Parallel Port),也称为并行接口,是一种用于连接计算机和外部设备的接口。
它通过多个并行数据线同时传输数据,相比于串口(Serial Port)来说,传输速度更快。
在单片机中,我们可以使用并口进行输入和输出操作。
通过控制这些数据线的电平状态,我们可以实现与外部设备的通信。
2. 单片机并口的工作原理单片机并口通常由8根数据线(D0-D7)、3根控制线(Strobe、Acknowledge、Busy)和5V电源线组成。
•数据线(D0-D7):用于传输8位二进制数据。
•控制线:–Strobe:用于触发数据传输。
–Acknowledge:用于确认接收到的数据。
–Busy:指示外部设备是否可接收新的数据。
•5V电源线:为外部设备提供电源。
当我们要向外部设备发送数据时,首先将要发送的数据写入到8根数据线中。
然后,通过将Strobe线拉低再拉高来触发数据传输。
外部设备接收到数据后,会将Acknowledge线拉低表示已经成功接收到了数据。
而当我们要从外部设备读取数据时,首先将Strobe线拉低再拉高,通知外部设备准备好数据。
然后,通过读取8根数据线的电平状态来获取数据。
如果外部设备正在发送数据,Busy线会被拉低,我们需要等待Busy线恢复高电平后再读取数据。
3. 单片机并口的应用单片机并口广泛应用于各种外部设备的控制和通信中。
下面介绍几个常见的应用场景:3.1 打印机在过去,单片机并口最常见的应用就是连接打印机。
通过并口,我们可以向打印机发送打印任务,并获取打印机状态信息。
当我们要打印一张纸时,首先将要打印的内容转换为二进制数据,并写入到8根数据线中。
然后触发Strobe线,将数据发送给打印机。
打印机接收到数据后会进行相应的处理,并将Acknowledge线拉低表示已经成功接收到了数据。
同时,在打印过程中,我们可以通过读取Busy线的状态来判断打印机是否还在工作中。

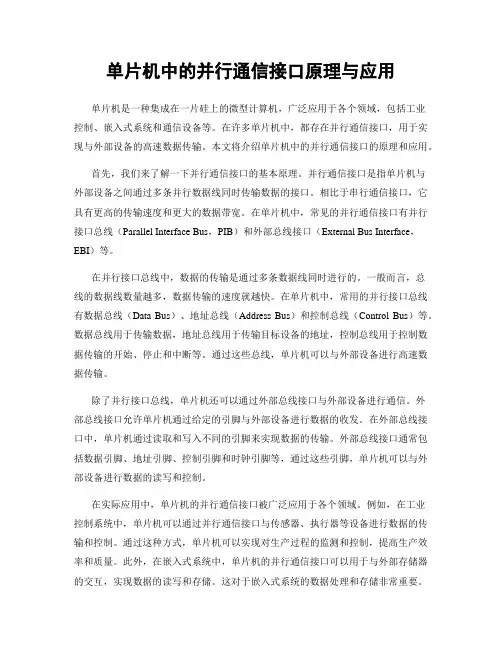

单片机中的并行通信接口原理与应用单片机是一种集成在一片硅上的微型计算机,广泛应用于各个领域,包括工业控制、嵌入式系统和通信设备等。
在许多单片机中,都存在并行通信接口,用于实现与外部设备的高速数据传输。
本文将介绍单片机中的并行通信接口的原理和应用。
首先,我们来了解一下并行通信接口的基本原理。
并行通信接口是指单片机与外部设备之间通过多条并行数据线同时传输数据的接口。
相比于串行通信接口,它具有更高的传输速度和更大的数据带宽。
在单片机中,常见的并行通信接口有并行接口总线(Parallel Interface Bus,PIB)和外部总线接口(External Bus Interface,EBI)等。
在并行接口总线中,数据的传输是通过多条数据线同时进行的。
一般而言,总线的数据线数量越多,数据传输的速度就越快。
在单片机中,常用的并行接口总线有数据总线(Data Bus)、地址总线(Address Bus)和控制总线(Control Bus)等。
数据总线用于传输数据,地址总线用于传输目标设备的地址,控制总线用于控制数据传输的开始、停止和中断等。
通过这些总线,单片机可以与外部设备进行高速数据传输。
除了并行接口总线,单片机还可以通过外部总线接口与外部设备进行通信。
外部总线接口允许单片机通过给定的引脚与外部设备进行数据的收发。
在外部总线接口中,单片机通过读取和写入不同的引脚来实现数据的传输。
外部总线接口通常包括数据引脚、地址引脚、控制引脚和时钟引脚等,通过这些引脚,单片机可以与外部设备进行数据的读写和控制。
在实际应用中,单片机的并行通信接口被广泛应用于各个领域。
例如,在工业控制系统中,单片机可以通过并行通信接口与传感器、执行器等设备进行数据的传输和控制。
通过这种方式,单片机可以实现对生产过程的监测和控制,提高生产效率和质量。
此外,在嵌入式系统中,单片机的并行通信接口可以用于与外部存储器的交互,实现数据的读写和存储。
这对于嵌入式系统的数据处理和存储非常重要。
单片机-第8章单片机的并行接口单片机第 8 章单片机的并行接口在单片机的世界里,并行接口是一个至关重要的概念。
它就像是单片机与外部世界进行快速、高效交流的“高速公路”。
接下来,让我们一起深入了解单片机的并行接口。
并行接口,顾名思义,是能够同时传输多位数据的接口。
相较于串行接口每次只能传输一位数据,并行接口的传输速度更快,效率更高。
这使得它在需要大量数据快速传输的场景中发挥着重要作用。
在单片机中,常见的并行接口包括 8 位、16 位甚至 32 位的并行接口。
以 8 位并行接口为例,它可以在一个时钟周期内同时传输 8 位的数据,想象一下,这就像是 8 辆车同时在一条道路上行驶,大大提高了数据的运输效率。
并行接口的工作原理其实并不复杂。
它通过一组并行的数据线来传输数据,同时还需要一些控制线来协调数据的传输过程。
比如,读写控制线用于指示是读取数据还是写入数据,片选线用于选择特定的外部设备进行通信。
当单片机要向外部设备发送数据时,它会将数据准备好放在数据线上,并通过控制线发出相应的信号,告诉外部设备可以接收数据了。
而当单片机要从外部设备读取数据时,它会通过控制线发出读取信号,然后从数据线上接收外部设备传来的数据。
在实际应用中,并行接口有着广泛的用途。
比如说,它可以用于连接外部存储器,如静态随机存储器(SRAM)或闪存(Flash)。
这样,单片机就能够快速地读取和写入大量的数据,为程序的运行和数据的存储提供了有力支持。
此外,并行接口还可以用于连接显示设备,如液晶显示屏(LCD)。
通过并行接口,可以快速地将图像数据传输到显示屏上,实现清晰、流畅的显示效果。
然而,并行接口也并非完美无缺。
它的一个明显缺点就是需要大量的引脚。
例如,一个 8 位的并行接口就需要 8 根数据线,再加上控制线等,引脚数量会比较多。
这在引脚资源有限的单片机中可能会成为一个问题。
另外,并行接口的布线也相对复杂,容易受到干扰,从而影响数据传输的准确性和稳定性。
第8章思考题及习题8参考答案一、填空1、AT89S51的串行异步通信口为(单工/半双工/全双工)。
答:全双工。
2. 串行通信波特率的单位是。
答:bit/s3. AT89S51的串行通信口若传送速率为每秒120帧,每帧10位,则波特率为答:12004.串行口的方式0的波特率为。
答:fosc/125.AT89S51单片机的通讯接口有和两种型式。
在串行通讯中,发送时要把数据转换成数据。
接收时又需把数据转换成数据。
答:并行,串行,并行,串行,串行,并行6.当用串行口进行串行通信时,为减小波特率误差,使用的时钟频率为 MHz。
答:11.05927.AT89S51单片机串行口的4种工作方式中,和的波特率是可调的,与定时器/计数器T1的溢出率有关,另外两种方式的波特率是固定的。
答:方式1,方式38.帧格式为1个起始位,8个数据位和1个停止位的异步串行通信方式是方式。
答:方式1。
9.在串行通信中,收发双方对波特率的设定应该是的。
答:相同的。
10.串行口工作方式1的波特率是。
答:方式1波特率=(2SMOD/32)×定时器T1的溢出率二、单选1.AT89S51的串行口扩展并行I/O口时,串行接口工作方式选择。
A. 方式0B.方式1C. 方式2D.方式3答:A2. 控制串行口工作方式的寄存器是。
A.TCON B.PCON C. TMOD D.SCON答:D三、判断对错1.串行口通信的第9数据位的功能可由用户定义。
对2.发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。
对3.串行通信方式2或方式3发送时,指令把TB8位的状态送入发送SBUF中。
错4.串行通信接收到的第9位数据送SCON寄存器的RB8中保存。
对5.串行口方式1的波特率是可变的,通过定时器/计数器T1的溢出率设定。
对6. 串行口工作方式1的波特率是固定的,为fosc/32。
错7. AT89S51单片机进行串行通信时,一定要占用一个定时器作为波特率发生器。

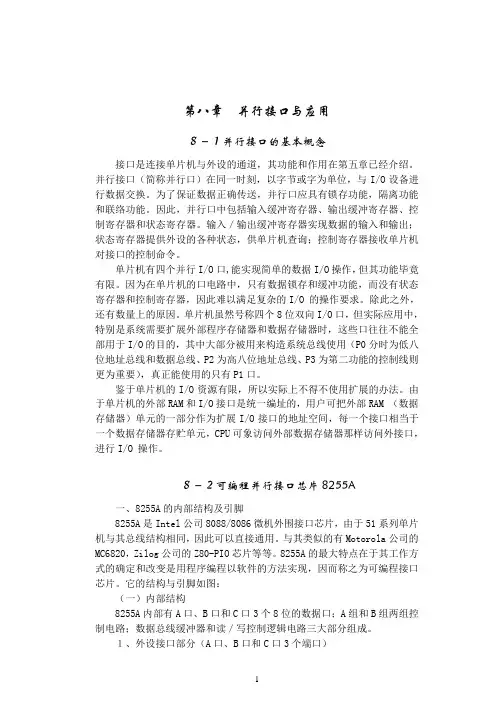

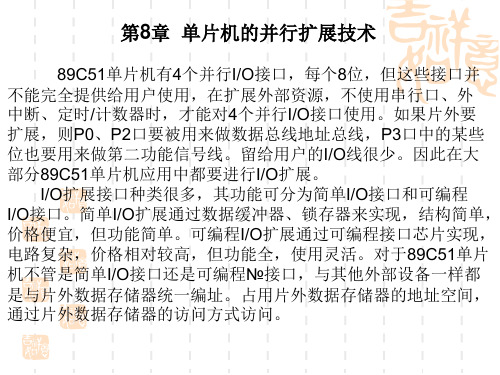

第八章并行接口与应用8-1并行接口的基本概念接口是连接单片机与外设的通道,其功能和作用在第五章已经介绍。
并行接口(简称并行口)在同一时刻,以字节或字为单位,与I/O设备进行数据交换。
为了保证数据正确传送,并行口应具有锁存功能,隔离功能和联络功能。
因此,并行口中包括输入缓冲寄存器、输出缓冲寄存器、控制寄存器和状态寄存器。
输入/输出缓冲寄存器实现数据的输入和输出;状态寄存器提供外设的各种状态,供单片机查询;控制寄存器接收单片机对接口的控制命令。
单片机有四个并行I/O口,能实现简单的数据I/O操作,但其功能毕竟有限。
因为在单片机的口电路中,只有数据锁存和缓冲功能,而没有状态寄存器和控制寄存器,因此难以满足复杂的I/O 的操作要求。
除此之外,还有数量上的原因。
单片机虽然号称四个8位双向I/O口,但实际应用中,特别是系统需要扩展外部程序存储器和数据存储器时,这些口往往不能全部用于I/O的目的,其中大部分被用来构造系统总线使用(P0分时为低八位地址总线和数据总线、P2为高八位地址总线、P3为第二功能的控制线则更为重要),真正能使用的只有P1口。
鉴于单片机的I/O资源有限,所以实际上不得不使用扩展的办法。
由于单片机的外部RAM和I/O接口是统一编址的,用户可把外部RAM (数据存储器)单元的一部分作为扩展I/O接口的地址空间,每一个接口相当于一个数据存储器存贮单元,CPU可象访问外部数据存储器那样访问外接口,进行I/O 操作。
8-2可编程并行接口芯片8255A一、8255A的内部结构及引脚8255A是Intel公司8088/8086微机外围接口芯片,由于51系列单片机与其总线结构相同,因此可以直接通用。
与其类似的有Motorola公司的MC6820,Zilog公司的Z80-PIO芯片等等。
8255A的最大特点在于其工作方式的确定和改变是用程序编程以软件的方法实现,因而称之为可编程接口芯片。
它的结构与引脚如图:(一)内部结构8255A内部有A口、B口和C口3个8位的数据口;A组和B组两组控制电路;数据总线缓冲器和读/写控制逻辑电路三大部分组成。
第8章思考题及习题8参考答案一、填空1、AT89S52的串行异步通信口为(单工/半双工/全双工)。
答:全双工。
2. 串行通信波特率的单位是。
答:bit/s3. AT89S52的串行通信口若传送速率为每秒120帧,每帧10位,则波特率为答:12004.串行口的方式0的波特率为。
答:fosc/125.AT89S52单片机的通讯接口有和两种型式。
在串行通讯中,发送时要把数据转换成数据。
接收时又需把数据转换成数据。
答:并行,串行,并行,串行,串行,并行6.当用串行口进行串行通信时,为减小波特率误差,使用的时钟频率为 MHz。
答:11.05927.AT89S52单片机串行口的4种工作方式中,和的波特率是可调的,与定时器/计数器T1的溢出率有关,另外两种方式的波特率是固定的。
答:方式1,方式38.帧格式为1个起始位,8个数据位和1个停止位的异步串行通信方式是方式。
答:方式1。
9.在串行通信中,收发双方对波特率的设定应该是的。
答:相同的。
10.串行口工作方式1的波特率是。
答:方式1波特率=(2SMOD/32)×定时器T1的溢出率二、单选1.AT89S52的串行口扩展并行I/O口时,串行接口工作方式选择。
A. 方式0B.方式1C. 方式2D.方式3答:A2. 控制串行口工作方式的寄存器是。
A.TCON B.PCON C. TMOD D.SCON答:D三、判断对错1.串行口通信的第9数据位的功能可由用户定义。
对2.发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。
对3.串行通信方式2或方式3发送时,指令把TB8位的状态送入发送SBUF中。
错4.串行通信接收到的第9位数据送SCON寄存器的RB8中保存。
对5.串行口方式1的波特率是可变的,通过定时器/计数器T1的溢出率设定。
对6. 串行口工作方式1的波特率是固定的,为fosc/32。
错7. AT89S51单片机进行串行通信时,一定要占用一个定时器作为波特率发生器。
单片机中常见的接口类型及其功能介绍单片机(microcontroller)是一种集成了中央处理器、内存和各种外围接口的微型计算机系统。
它通常用于嵌入式系统中,用于控制和监控各种设备。
接口是单片机与外部设备之间进行数据和信号传输的通道。
本文就单片机中常见的接口类型及其功能进行介绍。
一、串行接口1. 串行通信口(USART):USART是单片机与外部设备之间进行串行数据通信的接口。
它可以实现异步或同步传输,常用于与计算机、模块、传感器等设备进行数据交换。
2. SPI(串行外围接口):SPI接口是一种全双工、同步的串行数据接口,通常用于连接单片机与存储器、传感器以及其他外围设备。
SPI接口具有较高的传输速度和灵活性,可以实现多主多从的数据通信。
3. I2C(Inter-Integrated Circuit):I2C接口是一种面向外部设备的串行通信总线,用于连接不同的芯片或模块。
I2C接口通过两条双向线路进行数据传输,可以实现多主多从的通信方式,并且占用的引脚较少。
二、并行接口1. GPIO(通用输入/输出):GPIO接口是单片机中最常见的接口之一,用于连接与单片机进行输入输出的外围设备。
通过设置相应的寄存器和引脚状态,可以实现单片机对外部设备进行控制和监测。
2. ADC(模数转换器):ADC接口用于将模拟信号转换为数字信号,常用于单片机中对模拟信号的采集和处理。
通过ADC接口,单片机可以将外部传感器等模拟信号转化为数字信号,便于处理和分析。
3. DAC(数模转换器):DAC接口用于将数字信号转换为模拟信号。
通过DAC接口,单片机可以控制外部设备的模拟量输出,如音频输出、电压控制等。
三、特殊接口1. PWM(脉冲宽度调制):PWM接口用于产生特定占空比的脉冲信号。
通过调节脉冲的宽度和周期,可以控制外部设备的电平、亮度、速度等。
PWM接口常用于控制电机、LED灯、舵机等设备。
2. I2S(串行音频接口):I2S接口用于在单片机和音频设备之间进行数字音频数据传输。
单片机并行通信接口设计与实现方法摘要:本文主要介绍了单片机并行通信接口的设计与实现方法。
首先简要介绍了单片机的基本概念和工作原理,然后详细分析了并行通信接口的设计要求和实现步骤,包括硬件设计和软件编程。
接着,本文提出了一种基于单片机的并行通信接口设计方案,并通过具体实例进行演示。
最后,对并行通信接口的优势和应用进行了总结和展望。
一、引言单片机作为一种微处理器,具有体积小、功率低、成本低等优点,被广泛应用于各种控制系统中。
在很多应用场景中,单片机需要与其他设备进行通信,因此通信接口的设计和实现显得尤为重要。
本文主要聚焦于单片机并行通信接口的设计与实现方法。
二、单片机基本概念和工作原理单片机是一种集成电路,主要由中央处理器、存储器和输入输出设备组成。
它通过执行预先编写的程序实现各种功能。
单片机的工作原理可以大致分为四个步骤:取指令、译码指令、执行指令和写回结果。
三、并行通信接口的设计要求并行通信接口是指同时传送多个二进制信息位的通信接口。
在设计并行通信接口时,需要考虑以下几个方面的要求:1. 数据传输速率要满足实际需求;2. 数据传输的可靠性要得到保证;3. 接口设计要简单、易于实现;4. 对外部设备的兼容性要好。
四、并行通信接口的实现步骤实现并行通信接口主要包括硬件设计和软件编程两个方面。
1. 硬件设计:硬件设计主要涉及以下几个方面:1.1 电平转换:由于单片机的工作电平与其他设备的工作电平可能不一致,因此需要进行电平转换;1.2 时钟同步:单片机与外部设备之间的通信需要一个共同的时钟信号来同步数据传输;1.3 数据传输线路:并行通信需要多条数据传输线路,传输的数据位数取决于实际需求;1.4 控制信号:控制信号用于控制数据的传输方向、时序等。
2. 软件编程:软件编程主要涉及以下几个方面:2.1 初始化:设置并行通信接口所需的控制寄存器等;2.2 数据传输:根据实际需求,编写相应的数据传输函数;2.3 异常处理:处理并行通信过程中的异常情况,保证通信的可靠性。
第8章思考与练习题解析【8—1】简述单片机系统扩展的基本原则和实现方法。
【答】系统扩展是单片机应用系统硬件设计中最常遇到的问题。
系统扩展是指单片机内部各功能部件不能满足应用系统要求时,在片外连接相应的外围芯片以满足应用系统要求。
80C5 1系列单片机有很强的外部扩展能力,外围扩展电路芯片大多是一些常规芯片,扩展电路及扩展方法较为典型、规范。
用户很容易通过标准扩展电路来构成较大规模的应用系统。
对于单片机系统扩展的基本方法有并行扩展法和串行扩展法两种。
并行扩展法是指利用单片机的三组总线(地址总线AB、数据总线DB和控制总线CB)进行的系统扩展;串行扩展法是指利用SPI三线总线和12C双线总线的串行系统扩展。
1.外部并行扩展单片机是通过芯片的引脚进行系统扩展的。
为了满足系统扩展要求,80C51系列单片机芯片引脚可以构成图8-1所示的三总线结构,即地址总线AB、数据总线DB和控制总线CB。
单片机所有的外部芯片都通过这三组总线进行扩展。
2.外部串行扩展80C51.系列单片机的串行扩展包括:SPI(Serial Peripheral Interface)三线总线和12C双总线两种。
在单片机内部不具有串行总线时,可利用单片机的两根或三根I/O引脚甩软件来虚拟串行总线的功能。
12C总线系统示意图如图8—2所示。
【8—2】如何构造80C51单片机并行扩展的系统总线?【答】80C51并行扩展的系统总线有三组。
①地址总线(A0~A15):由P0口提供低8位地址A0~A7,P0 口输出的低8位地址A0~A7必须用锁存器锁存,锁存器的锁存控制信号为单片机引脚ALE输出的控制信号。
由P2口提供高8位地址A8~A1 5。
②数据总线(DO~D7):由P0 口提供,其宽度为8位,数据总线要连到多个外围芯片上,而在同一时间里只能够有一个是有效的数据传送通道。
哪个芯片的数据通道有效则由地址线控制各个芯片的片选线来选择。
③控制总线(CB):包括片外系统扩展用控制线和片外信号对单片机的控制线。
