交流伺服与变频技术A(17-18-1) - 答案

交流及变频调速技术一、选择题；（20分）1、正弦波脉冲宽度调制英文缩写是（A ）。

A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（ A）调速。

A：恒功率 B：恒转矩 C：恒磁通 D：恒转差率3、下列哪种制动方式不适用于变频调速系统（ C）。

A：直流制动 B：回馈制动 C：反接制动 D：能耗制动4、对于风机类的负载宜采用（ A）的转速上升方式。

A：直线型 B：S型 C：正半S型 D：反半S型5、N2系列台安变频器频率控制方式由功能码（C ）设定。

A：F009 B：F010 C：F011 D：F0126、型号为N2-201-M的台安变频器电源电压是（ A）V。

A： 200 B：220 C：400 D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。

A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。

A：SCR B：GTO C：MOSFET D：IGBT9、IGBT属于（B ）控制型元件。

A：电流 B：电压 C：电阻 D：频率10、变频器的调压调频过程是通过控制（ B）进行的。

A：载波 B：调制波 C：输入电压 D：输入电流二：填空题（每空2分，20分）1.目前变频器中常采用 IGBT 作为主开关器件。

2.三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应随f1 U1\F1=常数按规律调节。

3.矢量控制的规律是 3/2变换、矢量旋转变换、坐标变换。

4.变频调速系统的抗干扰措施有：合理布线，消弱干扰源，隔离干扰，准确接地三：判断题（10分）( 对 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器。

( 错 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。

( 对 )3. 变频器调速主要用于三相异步电动机。

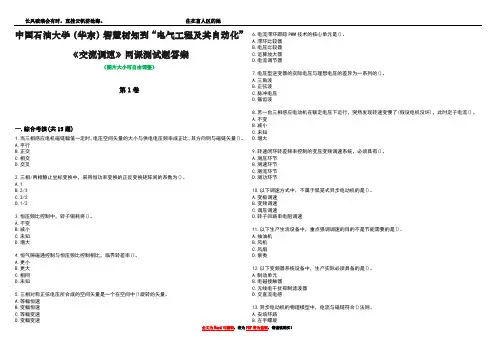

中国石油大学（华东）智慧树知到“电气工程及其自动化”《交流调速》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.当三相感应电机磁链幅值一定时，电压空间矢量的大小与供电电压频率成正比，其方向则与磁链矢量()。

A.平行B.正交C.相交D.交叉2.三相/两相静止坐标变换中，采用恒功率变换的正反变换矩阵间的系数为()。

A.1B.2/3C.3/2D.1/23.恒压频比控制中，转子铜耗将()。

A.不变B.减小C.未知D.增大4.恒气隙磁通控制与恒压频比控制相比，临界转差率()。

A.更小B.更大C.相同D.未知5.三相对称正弦电压所合成的空间矢量是一个在空间中()旋转的矢量。

A.等幅恒速B.变幅恒速C.等幅变速D.变幅变速6.电流滞环跟踪PWM技术的核心单元是()。

A.滞环比较器B.电压比较器C.运算放大器D.电流调节器7.电压型逆变器的实际电压与理想电压的差异为一系列的()。

A.三角波B.正弦波C.脉冲电压D.锯齿波8.若一台三相感应电动机在额定电压下运行，突然发现转速变慢了(假设电机没坏)，此时定子电流()。

A.不变B.减小C.未知D.增大9.转速闭环转差频率控制的变压变频调速系统，必须具有()。

A.测压环节B.测速环节C.测流环节D.测功环节10.以下调速方式中，不属于鼠笼式异步电动机的是()。

A.变极调速B.变频调速C.调压调速D.转子回路串电阻调速11.以下生产生活设备中，重点强调调速的目的不是节能需要的是()。

A.抽油机B.风机C.风扇D.泵类12.以下变频器系统设备中，生产实际必须具备的是()。

A.制动单元B.电磁接触器C.无线电干扰抑制滤波器D.交直流电感13.异步电动机的物理模型中，电流与磁链符合()法则。

A.安培环路B.左手螺旋C.右手螺旋D.欧姆14.转速闭环转差频率控制中，转速检测信号不准确或存在干扰造成误差的原因是所有这些偏差和干扰都以()的形式传递到频率控制信号上。

2024一级机电考试答案一、单项选择题（每题2分，共20分）1. 机电一体化系统的核心是：A. 机械系统B. 电子系统C. 控制系统D. 信息处理系统答案：C2. 以下哪项不是电气自动化设备的主要组成部分？A. 传感器B. 执行器C. 计算机D. 手动操作杆答案：D3. PLC编程语言中，梯形图属于：A. 顺序功能图B. 功能块图C. 梯形图D. 指令列表答案：C4. 伺服电机与步进电机的主要区别在于：A. 精度B. 速度C. 扭矩D. 能耗答案：A5. 以下哪种传感器不适合用于测量温度？A. 热电偶B. 光电传感器C. 热敏电阻D. 红外传感器答案：B6. 变频器的主要功能是：A. 改变电压B. 改变电流C. 改变频率D. 改变电阻答案：C7. 机器人的自由度是指：A. 机器人的关节数B. 机器人的臂长C. 机器人的移动范围D. 机器人的控制精度答案：A8. 以下哪种材料不适合用于制造轴承？A. 钢B. 铜C. 塑料D. 陶瓷答案：C9. 以下哪种设备不是工业机器人的组成部分？A. 机械臂B. 控制器C. 传感器D. 打印机答案：D10. 以下哪种传动方式不适合用于高速传动？A. 齿轮传动B. 链条传动C. 皮带传动D. 蜗轮蜗杆传动答案：D二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响伺服电机的性能？A. 电机的功率B. 电机的扭矩C. 电机的控制精度D. 电机的材质答案：ABCD2. 工业自动化中，传感器的作用包括：A. 检测物体位置B. 测量温度C. 控制机器速度D. 监测环境湿度答案：ABD3. 以下哪些是PLC的特点？A. 编程简单B. 可靠性高C. 易于扩展D. 价格昂贵答案：ABC4. 以下哪些因素会影响变频器的输出？A. 输入电压B. 负载类型C. 环境温度D. 变频器的型号答案：ABC5. 以下哪些是工业机器人的优势？A. 提高生产效率B. 降低劳动成本C. 提高产品质量D. 增加工人的工作量答案：ABC三、判断题（每题1分，共10分）1. 伺服电机的控制精度高于步进电机。

华北电力大学2017—2018学年第一学期考试试卷(A)注意：所有答案必须写在试卷后的答题纸上。

一、 不定项选择题（每题2分，共60分）（每题仅选出全部正确项得2分，仅选出部分正确项得1分，不选或选出错误项不得分）1. 异步电动机带恒转矩负载运行时，若电源电压下降过多，会产生（ A D ）后果。

（A ）电机可能会停转 （B ）电机的功率因数先减小后增加（C ）电机输出转矩会增加 （D ）电机过热，甚至会烧毁电机2. 对于异步电机等值电路中电阻“”，对其理解正确的有（ A D ）。

（A ）这是一个等效电阻 （B ）这是异步电机转子绕组回路中串入的附加电阻（C ）这个电阻消耗的功率表征异步电机的输出功率 （D ）这个电阻消耗的功率表征异步电机转子上的机械功率3. 异步电动机常见调速方法有（ ABCD ）。

（A ）变极调速 （B ）降压调速（C ）变频调速 （D ）绕线型电机转子回路串电阻调速4. 三相笼型异步电动机直接起动转矩不大的原因有（ BD ）。

（A ）起动时电压偏低 （B ）起动时功率因数偏低（C ）起动时电流偏小 （D ）起动时磁场偏弱5. 一台50Hz 三相异步电动机的转速为，该电机的极数、同步转速和转差率为（ C ）。

（A ）3极，1000r/mim ，0.04 （B ）2极，1500r/mim ，0.36（C ）6极，1000r/mim ，0.04 （D ）4极，1500r/mim ，0.366. 当三相异步电动机由空载逐渐增加至额定负载转矩过程中，下列物理量大小也逐渐增加的有（ C ）。

（A ）转子侧功率因数 （B ）转子的转速（C ）输入功率 （D ）效率7. 电源电压恒定，异步电动机在满载和轻载下的起动转矩是（ C ）。

（A ）基本相同 （B ）相差很大（C ）完全相同 （D ）不好确定'21s R s-960/min n r =8. 三相异步电机运行在电动工况下的转子旋转方向与（ B ）有关。

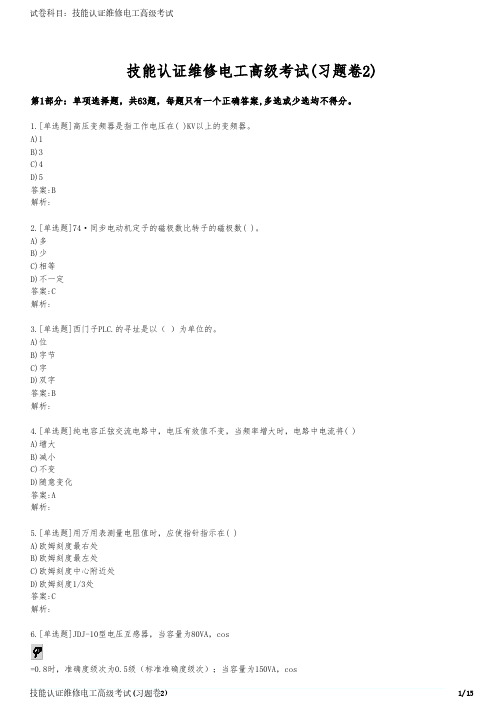

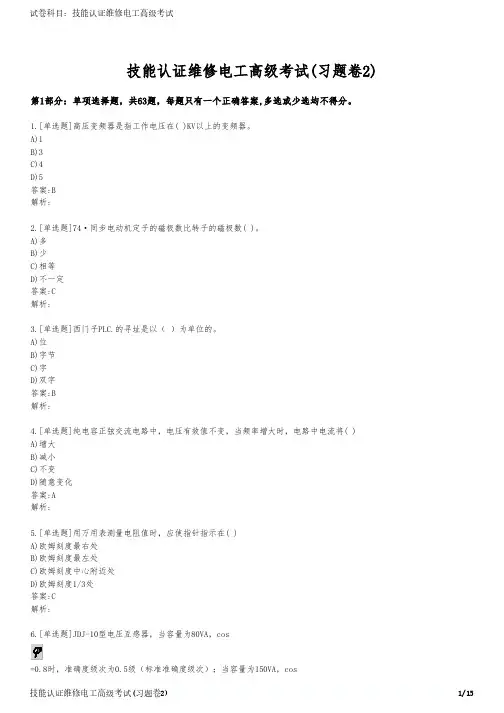

技能认证维修电工高级考试(习题卷2)第1部分：单项选择题，共63题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]高压变频器是指工作电压在( )KV以上的变频器。

A)1B)3C)4D)5答案:B解析:2.[单选题]74·同步电动机定子的磁极数比转子的磁极数( )。

A)多B)少C)相等D)不一定答案:C解析:3.[单选题]西门子PLC.的寻址是以（ ）为单位的。

A)位B)字节C)字D)双字答案:B解析:4.[单选题]纯电容正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将( )A)增大B)减小C)不变D)随意变化答案:A解析:5.[单选题]用万用表测量电阻值时，应使指针指示在( )A)欧姆刻度最右处B)欧姆刻度最左处C)欧姆刻度中心附近处D)欧姆刻度1/3处答案:C解析:6.[单选题]JDJ-10型电压互感器，当容量为80VA，cos=0.8时，其准确度级次为( )级。

A)0.5B)1C)1.5D)3答案:B解析:7.[单选题]三相桥式可控整流电路电感性负载无续流管，输出电压波形在控制角α>( )时会出现负电压部分。

A)20°B)30°C)45°D)60°答案:D解析:8.[单选题]工作地点应悬挂的标示牌是( )。

A)“止步，高压危险!”B)“禁止合闸，有人工作!”C)“在此工作!”D)“禁止合闸，线路有人工作!”答案:C解析:9.[单选题]PLC 编程语言不包括( )。

A)VBB)指令表C)顺序功能图D)梯形图答案:A解析:10.[单选题]( )厚的晶粒无取向硅钢片多用于各种交直流电机和电抗器。

A)0.35mmB)0.45mmC)0.25mmD)0.5mm答案:D解析:11.[单选题]170·当B20l2A龙门刨床启动Gl-M电机组后，工作台自动高速冲出不受限制时，可用( )关机。

A)工作台停止按钮SB10B)电机组停止按钮SB1C)换向开关SQ7、SQ8D)终端位置开关SQ9或SQ10答案:BA)0.85～1B)1.1～1.2C)1.3～2D)2.5～5答案:C解析:13.[单选题]147·由测量元件、电子线路和显示器件等组成的装置简称为( )。

电机与电气控制技术智慧树知到课后章节答案2023年下昌吉职业技术学院昌吉职业技术学院第一章测试1.电力变压器的用途主要是在电力系统当中将电能的电压（）以利于电能的合理输送分配和使用。

A:换向 B:整流 C:降低 D:升高答案:降低;升高2.变压器按照用途分可以分为三大类，包括（）。

A:仪用变压器 B:单相变压器 C:整流变压器 D:电力变压器答案:仪用变压器;整流变压器;电力变压器3.对于变压器而言，它主要由2个部分构成，分别是（）。

A:套管 B:铁芯 C:绕组 D:接线端子答案:铁芯;绕组4.并联运行的变压器当（）不相等时，会引起很大的铜损耗，导致绕阻过热甚至是烧毁。

A:电流 B:阻抗 C:变比 D:联结组别答案:变比5.三相变压器二次侧的额定电压指的是额定（）。

A:线电压 B:相电压 C:单相电压 D:中性点电压答案:线电压6.在电力系统中输送同样功率的电能，电压越高，电流就越小，输电线路上的功率损耗也越小。

（）A:错 B:对答案:对7.在变压器并联运行中，要求变比必须绝对相等。

（）A:对 B:错答案:错8.并联运行时的各台变压器中，最大容量与最小容量之比不宜超过2:1.（）A:错 B:对答案:错9.变压器并联运行时连接组别必须相同。

（）A:错 B:对答案:对10.变压器并联运行有哪些优点？（）A:提高供电的可靠性 B:工作效率提高 C:减少变压器的备用量和初次投资 D:可以根据负载的大小调整运行变压器的台数答案:提高供电的可靠性;工作效率提高;减少变压器的备用量和初次投资;可以根据负载的大小调整运行变压器的台数第二章测试1.电压互感器运行时，绝对不允许短路。

（）A:对 B:错答案:对2.电流互感器在二次运行时，可以开路。

（）A:对 B:错答案:错3.仪用互感器广泛应用与交流电压、电流、功率的测量中，以及各种继电保护和控制电路中。

（）A:对 B:错答案:对4.电压互感器和电流互感器的作用是电压互感器是把高电压变成低电压，电流互感器是吧大电流变成小电流。

变频技术科理论试题库一、填空题1．(IGBT)器件是目前通用变频器中广泛使用的主流功率器件。

2．变频器按变换环节可分为（交—交）型和(交—直—交)型变频器。

3．变频器按照滤波方式分（电压）型和（电流）型变频器。

4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、（变极）三种调速方式5．智能功率模块IPM将大功率开关器件和（驱动）电路、（保护）电路、（检测）电路等集成在同一个模块内。

6．基频以（下）调速属于恒转矩调速基频以（上）调速属于弱磁恒功率调速。

7．基频以下调速，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。

8．基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）。

9．变频器的主电路，通常用(R、S、T)或（L1、L2、L3）表示交流电源的输入端，用(U、V、W)表示输出端。

10．通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。

11．变频器输入侧的额定值主要是（电压）和（相数）12．变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和超载能力。

13．变频器的频率指标有频率（范围）、频率（精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接)给定、(预置)给定和通信给定。

15．变频器的外接频率模拟给定分为（电压）控制、（电流）控制两种。

16．通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。

17．变频器的PID功能中，P指（比例），I指(积分) ，D指（微分）。

18．U/f 控制方式的变频器主要用于（风机）、（水泵）、（运输传动）等无动态指标要求的场合。

19．低压变频器常用的电力电子器件有(GTR)、(IGBT)、(IPM).20．变频器主电路由整流电路、中间直流电路、逆变器和（控制回路）部分组成21．变压器的控制方式主要有(U / f )控制、(矢量)控制、(直接转矩)控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。

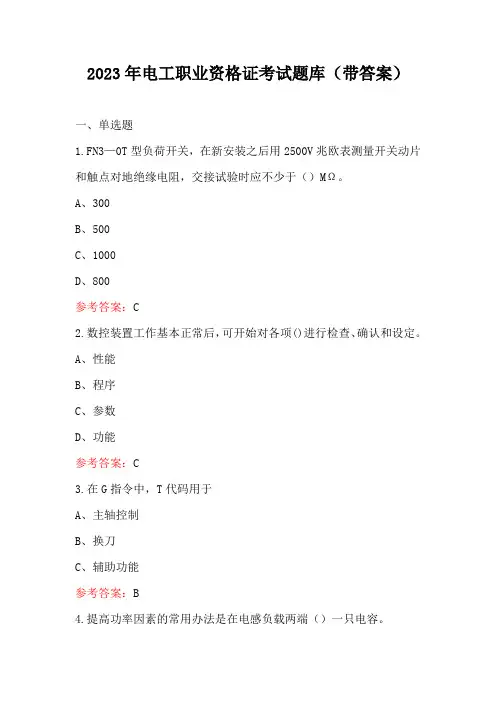

2023年电工职业资格证考试题库（带答案）一、单选题1.FN3—0T型负荷开关，在新安装之后用2500V兆欧表测量开关动片和触点对地绝缘电阻，交接试验时应不少于（）MΩ。

A、300B、500C、1000D、800参考答案：C2.数控装置工作基本正常后，可开始对各项()进行检查、确认和设定。

A、性能B、程序C、参数D、功能参考答案：C3.在G指令中，T代码用于A、主轴控制B、换刀C、辅助功能参考答案：B4.提高功率因素的常用办法是在电感负载两端（）一只电容。

A、串联B、并联C、混联参考答案：B5.为了减小交流伺服电动机转子的转动惯量，转子需要做得A、粗而长B、细而长C、细而短参考答案：C6.变频调速中的变频电源是()之间的接口。

A、市电电源B、交流电机C、市电电源与交流电机D、市电电源与交流电源参考答案：C7.有关二极管的叙述中错误的是()A、可用来进行整流B、可用来进行限幅C、可用来稳压D、可用来放大参考答案：D8.转速负反馈无静差调速系统是通过采用（）实现无静差调速的A、比例调节器B、积分调节器C、比例积分调节器D、集成运算放大器参考答案：C9.变压器绕组若采用交叠式放置，为了绝缘方便，一般在靠近上下磁轭的位置安放A、低压绕组B、高压绕组C、中压绕组参考答案：A10.根据反应式步进电动机的工作原理，它应属于（）A、直流电动机B、笼型异步电动机C、同步电动机D、绕线型异步电动机参考答案：C11.“道德”一词主要是指人们的()以及与之相联系的品性。

A、道德规范B、行为规范C、操作规范D、社会规范参考答案：B12.三相三线制测量电路总功率可以用三表法或()来测量A、一表法B、二表法C、三表法D、四表法参考答案：B13.整流式直流弧焊机焊接电流不稳定的主要原因有（）及控制绕组接触不良等。

A、风压开关抖动B、电流调节失灵，使电流不稳定C、空载电压低参考答案：A14.任一回路中各段电压之间的关系符合数字表达式∑IR=∑E,称为()A、基尔霍夫第二定律B、叠加原理C、基尔霍夫第一定律D、戴维南定理参考答案：A15.三相异步电动机采用Ｙ－△减压起动时，其起动电流是全压起动电流的A、1/3B、1/√3C、1/√2D、倍数不能确定参考答案：A16.在负载星形联结的三相对称电路,相电流的()A、相位超前线电流B、相位滞后线电流C、幅值与线电流相同D、幅值是线电流的参考答案：C17.为了保证叠片质量和提高工作效率，可以采用定位棒，以圆孔定位。
