感温探测器解析

光纤感温火灾探测器工作原理
光纤感温火灾探测器是一种新型的火灾探测器，它利用光纤的特殊性质，实现对火灾的高效检测和报警。

它的工作原理是利用光纤的纵向传输模式，在光纤中注入一定的光功率，在光纤传输过程中，当光纤中的温度发生变化时，光纤的折射率也会发生变化，进而改变光的传输特性，这种变化被探测器捕获，并通过内置的算法进行处理，判断是否存在火灾。

具体来说，光纤感温火灾探测器主要有两种工作原理：一种是基于微弯曲的测温原理，另一种是基于布里渊散射的温度测量原理。

在基于微弯曲的测温原理中，光纤感温火灾探测器会将一根微弯曲的光纤绕在被测物体周围，当被测物体温度发生变化时，光纤的微弯曲程度也会发生变化，这种变化被探测器捕获并进行分析处理，从而实现火灾的检测。

而在基于布里渊散射的温度测量原理中，光纤感温火灾探测器会发射一束光线进入光纤，光线会在光纤中发生布里渊散射，散射光的频率与光纤中的温度有关，通过测量散射光的频率变化，探测器可以得出光纤中的温度变化，从而实现火灾的检测。

总的来说，光纤感温火灾探测器是一种基于光学原理的火灾探测器，它具有高灵敏度、高可靠性、免维护等优点，已经被广泛应用于各种场合，如厂房、商场、办公楼、学校等。

- 1 -。

点型感温火灾探测器技术参数
点型感温火灾探测器是一种常见的火灾探测设备，主要用于检测火灾温度变化并发出警报信号。

其技术参数包括以下几个方面：
1. 探测原理：点型感温火灾探测器采用热敏元件作为探测器件，当环境温度上升到一定程度时，探测器会发出警报信号。

2. 探测范围：点型感温火灾探测器的探测范围通常为直径6米
左右，适用于较小的房间或区域。

3. 探测温度：点型感温火灾探测器通常能够检测到环境温度上
升的程度，一般设置在60℃至90℃之间。

4. 灵敏度：点型感温火灾探测器的灵敏度是指探测器能够检测
到的最小温度变化值。

一般为0.5℃至2℃之间。

5. 响应时间：点型感温火灾探测器的响应时间通常在几秒钟至
数十秒钟之间，取决于探测器的工作原理和探测范围。

6. 报警方式：点型感温火灾探测器一般采用声光报警的方式，
当探测到火灾时会发出警报声和闪光灯。

7. 安装方式：点型感温火灾探测器可以安装在天花板上，也可
以安装在墙面上，通常需要按照厂家提供的安装说明进行安装和调试。

以上是点型感温火灾探测器的主要技术参数，使用者可以根据实际需求选择合适的设备进行安装和使用。

- 1 -。

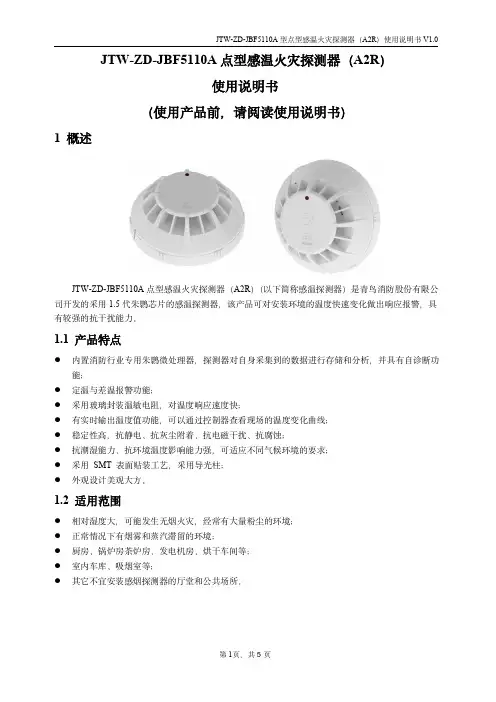

JTW-ZD-JBF5110A点型感温火灾探测器（A2R）使用说明书（使用产品前，请阅读使用说明书）1概述JTW-ZD-JBF5110A点型感温火灾探测器（A2R）（以下简称感温探测器）是青鸟消防股份有限公司开发的采用1.5代朱鹮芯片的感温探测器，该产品可对安装环境的温度快速变化做出响应报警，具有较强的抗干扰能力。

1.1产品特点●内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；●定温与差温报警功能；●采用玻璃封装温敏电阻，对温度响应速度快；●有实时输出温度值功能，可以通过控制器查看现场的温度变化曲线；●稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；●抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；●采用SMT表面贴装工艺，采用导光柱；●外观设计美观大方。

1.2适用范围●相对湿度大，可能发生无烟火灾，经常有大量粉尘的环境；●正常情况下有烟雾和蒸汽滞留的环境；●厨房、锅炉房茶炉房、发电机房、烘干车间等；●室内车库、吸烟室等；●其它不宜安装感烟探测器的厅堂和公共场所。

1.3型号组成2工作原理感温探测器由热敏电阻及相应的放大处理等电路组成。

热敏电阻是一种具有温度敏感性的半导体电阻，阻值随温度的变化而变化，当温度达到设定报警阈值时电路会发送报警信号。

3性能参数工作温度-10～+50℃贮存温度-20～+65℃相对湿度≤95%（无凝露）防爆标志不涉及工作电压总线24V，控制器提供监视电流≤120uA（DC24V）报警电流≤150uA（DC24V）确认灯监视状态瞬时微亮，报警常亮（红色）线制二线制（无极性）编址范围1~200编址方式电子编码器最远传输距离1000mJBF-11SF、JBF50XX、JBF-11SF-C、JBF-51S等系列控制器外观PANTONE Warm Gray1C米白色外壳材质塑料探测特性保护面积保护面积20-30m²类别A2R认证特性消防认证执行标准1）GB4716-2005《点型感温火灾探测器》4安装调试4.1安装说明/步骤外形及安装尺寸如图1所示：图1外形及安装尺寸图●将探测器底座用2只M4的螺钉紧固在预埋盒上；●采用截面积0.5mm²以上的双绞导线，将回路两总线L1、L2分别接在端子L1和端子L2上，接线不分极性；●用编码器对探测器写入地址（1-200）；●将探测器嵌入底座，然后按顺时针方向拧紧即可；●安装时宜带手套操作，以保持探测器外壳清洁。

感温火灾探测器原理
感温火灾探测器是一种常见的火灾预警设备，其工作原理是基于物体表面的温度变化来检测火灾的发生。

它包括一个感温元件和一个信号处理单元。

感温元件通常是一个热敏电阻或热敏电阻阵列，它们具有温度受限特性。

当检测到温度增高时，它们会产生电阻值的变化。

这些感温元件可以被安装在火灾容易发生的地方，例如墙壁、天花板或设备表面。

当火灾发生时，火焰产生的高温会迅速传导到周围物体上，导致物体表面温度升高。

感温元件会通过与物体表面接触，感知温度的变化。

一旦温度超过了感温元件的设定阈值，感温元件会产生相应的电阻变化。

接下来，信号处理单元会监测感温元件的电阻变化，并将其转换为相应的电信号。

这些电信号会被分析和比较，以确定是否存在火灾风险。

如果信号处理单元检测到异常的电阻变化，即温度超过了预设阈值，它将触发火灾报警系统，以警示相关人员采取紧急措施。

总的来说，感温火灾探测器通过检测物体表面温度变化来判断火灾的发生。

它的工作原理基于火灾时火焰产生的热量传导到周围物体上，导致物体表面温度升高，进而使感温元件的电阻值发生变化。

信号处理单元将监测感温元件的电阻变化，并将其转换为报警信号，以实时预警火灾。

点型感温火灾探测器技术参数
1.灵敏度：点型感温火灾探测器的灵敏度是指它能够探测到的最小温度变化。

一般来说，灵敏度越高，探测器就能够更快地响应火灾的发生。

2. 响应时间：响应时间是指探测器发现火灾到警报器响起的时间。

响应时间越短，探测器能够更快地响应火灾，从而提高火灾的控制和防范效果。

3. 警报音量：警报音量是指探测器发出报警声的音量大小。

一般来说，警报音量越大，能够更快地引起人们的注意，提高火灾的控制和防范效果。

4. 工作电压：点型感温火灾探测器的工作电压一般为24V DC，但也有一些探测器需要110V AC或220V AC的电源。

5. 工作温度：点型感温火灾探测器的工作温度范围一般为-10℃至+50℃，但一些高温环境下的探测器能够达到+60℃的工作温度。

6. 安装高度：点型感温火灾探测器的安装高度一般为2.5米至6米，但具体高度还需要根据实际情况进行调整。

7. 探测范围：点型感温火灾探测器的探测范围一般为3米至6米，但也有一些探测器可以达到10米的探测范围。

探测范围越大，探测器的覆盖面积就越广，火灾的控制和防范效果也会更好。

8. 适用环境：点型感温火灾探测器适用于各种室内环境，包括商业、居住、工业等领域。

但在某些特殊环境下，如高温、高湿度、易爆等场所，需要选择相应的特殊型号探测器。

线型感温探测器原理
线型感温探测器是一种用于测量目标温度的装置，它的工作原理基于物体的红外辐射。

这种红外辐射与物体的温度相关，探测器可以通过测量红外辐射的强度来确定物体的表面温度。

线型感温探测器通常由一个集成电路组成，该电路包含有红外感测元件和一个信号处理模块。

红外感测元件通常是由一个热敏电阻或者一个热电偶构成。

当红外辐射进入感测元件时，它会引起感测元件中的温度变化。

这种温度变化会导致感测元件中的电阻或电势发生相应的变化。

接下来，信号处理模块会读取感测元件输出的电阻或电势变化，并将其转换成一个对应的温度值。

通常，这个转换过程需要使用一些校准技术来确保读取的温度值准确无误。

最后，转换后的温度值可以通过连接到计算机或者显示屏的接口进行传输和显示。

在一些应用中，可以将多个线型感温探测器组合在一起，以测量更大范围内的温度变化。

总的来说，线型感温探测器通过感测物体的红外辐射来测量其温度。

它具有快速、准确、非接触等优点，在工业、医疗、安全等领域有着广泛的应用。

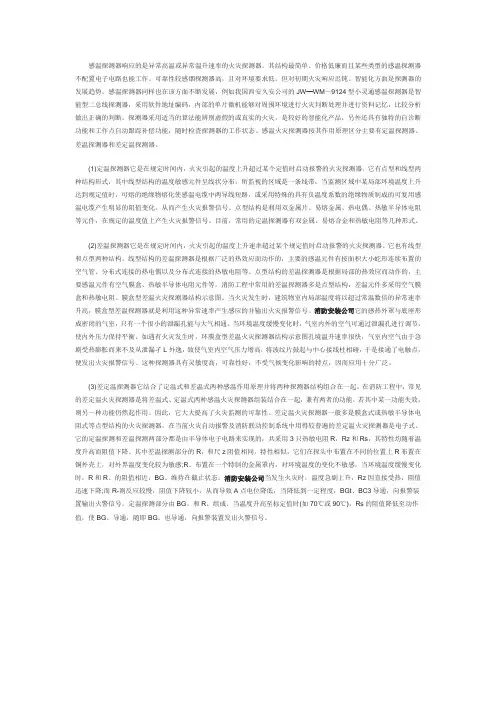

感温探测器响应的是异常高温或异常温升速率的火灾探测器。

其结构最简单、价格低廉而且某些类型的感温探测器不配置电子电路也能工作。

可靠性较感烟探测器高，且对环境要求低，但对初期火灾响应迟钝。

智能化方面是探测器的发展趋势。

感温探测器同样也在该方面不断发展，例如我国西安久安公司的JW—WM～9124型小灵通感温探测器是智能型二总线探测器，采用软件地址编码，内部的单片微机能够对周围环境进行火灾判断处理并进行资料记忆，比较分析做出正确的判断。

探测器采用适当的算法能辨别虚假的或真实的火灾，是较好的智能化产品，另外还具有独特的自诊断功能和工作点自动跟踪补偿功能，随时检查探测器的工作状态。

感温火灾探测器按其作用原理区分主要有定温探测器、差温探测器和差定温探测器。

(1)定温探测器它是在规定时间内，火灾引起的温度上升超过某个定值时启动报警的火灾探测器。

它有点型和线型两种结构形式，其中线型结构的温度敏感元件呈线状分布，所监视的区域是一条线带，当监测区域中某局部环境温度上升达到规定值时，可熔的绝缘物熔化使感温电缆中两导线短路，或采用特殊的具有负温度系数的绝缘物质制成的可复用感温电缆产生明显的阻值变化。

从而产生火灾报警信号。

点型结构是利用双金属片、易熔金属、热电偶、热敏半导体电阻等元件，在规定的温度值上产生火灾报警信号。

目前，常用的定温探测器有双金属、易熔合金和热敏电阻等几种形式。

(2)差温探测器它是在规定时间内，火灾引起的温度上升速率超过某个规定值时启动报警的火灾探测器。

它也有线型和点型两种结构。

线型结构的差温探测器是根据广泛的热效应而动作的，主要的感温元件有按面积大小蛇形连续布置的空气管、分布式连接的热电偶以及分布式连接的热敏电阻等。

点型结构的差温探测器是根据局部的热效应而动作的，主要感温元件有空气膜盒、热敏半导体电阻元件等。

消防工程中常用的差温探测器多是点型结构，差温元件多采用空气膜盒和热敏电阻。

膜盒型差温火灾探测器结构示意图。

光纤感温火灾探测器工作原理
光纤感温火灾探测器是一种新型的火灾探测器，它采用光纤传感技术，能够实现对火灾的快速、准确的探测。

其工作原理是利用光纤的热敏特性，通过光纤传输信号，实现对火灾的探测。

光纤感温火灾探测器由光纤传感器和信号处理器两部分组成。

光纤传感器是由一根光纤和两个光纤连接器组成，其中一个光纤连接器连接到信号处理器，另一个光纤连接器则用于探测火灾。

当火灾发生时，火焰和烟雾会产生热量，这些热量会通过光纤传感器传输到信号处理器中，信号处理器会根据接收到的信号判断是否发生火灾。

光纤感温火灾探测器的工作原理是基于光纤的热敏特性。

光纤的折射率随温度的变化而变化，当光纤受到热量的影响时，其折射率会发生变化，从而改变光的传输特性。

光纤传感器会将这些变化转化为电信号，通过信号处理器进行处理，从而实现对火灾的探测。

光纤感温火灾探测器具有灵敏度高、误报率低、抗干扰能力强等优点。

它可以实现对火灾的早期探测，有效地避免火灾的发生和扩散，保障人们的生命财产安全。

同时，光纤感温火灾探测器还可以与其他消防设备联动，实现自动报警、自动灭火等功能，提高消防效率。

光纤感温火灾探测器是一种高效、可靠的火灾探测器，其工作原理基于光纤的热敏特性，能够实现对火灾的快速、准确的探测。

在消防领域得到了广泛的应用，为保障人们的生命财产安全发挥了重要
作用。
