荷载及配筋计算表

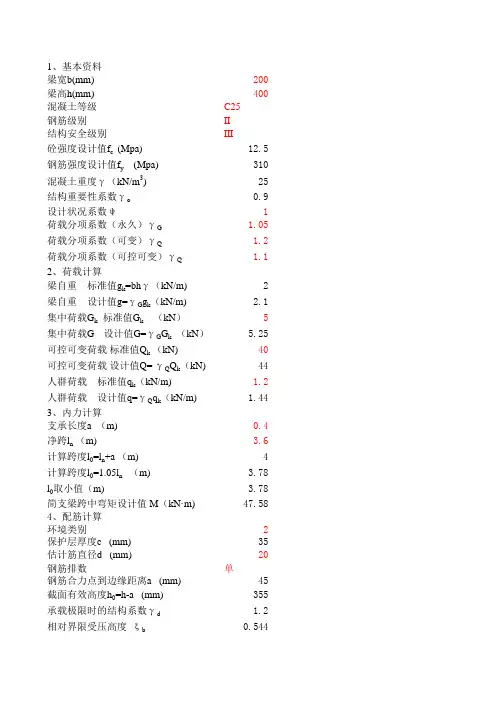

1、基本资料梁宽b(mm)200梁高h(mm)400混凝土等级C25钢筋级别II结构安全级别III砼强度设计值f c (Mpa)12.5钢筋强度设计值f y (Mpa)310混凝土重度γ（kN/m3)25结构重要性系数γo0.9设计状况系数ψ1荷载分项系数（永久）γG 1.05荷载分项系数（可变）γQ 1.2荷载分项系数（可控可变）γQ 1.1 2、荷载计算梁自重标准值g k=bhγ（kN/m)2梁自重设计值g=γG g k（kN/m) 2.1集中荷载G k 标准值G k （kN）5集中荷载G 设计值G=γG G k （kN） 5.25可控可变荷载标准值Q k（kN)40可控可变荷载设计值Q= γQ Q k（kN)44人群荷载标准值q k（kN/m) 1.2人群荷载设计值q=γQ q k（kN/m) 1.44 3、内力计算支承长度a （m)0.4净跨l n（m) 3.6计算跨度l0=l n+a （m)4计算跨度l0=1.05l n （m) 3.78 l0取小值（m) 3.78简支梁跨中弯矩设计值 M（kN·m)47.58 4、配筋计算环境类别2保护层厚度c (mm)35估计筋直径d (mm)20钢筋排数单钢筋合力点到边缘距离a (mm)45截面有效高度h0=h-a (mm)355承载极限时的结构系数γd 1.2相对界限受压高度ξb0.544相对受压高度ξ=1-(1-2γM/(f c bh02))0.50.202ξ或ξb采用小值0.202受拉钢筋截面面积A s (mm2)576.921配筋率ρ=A s/(bh0) (%)0.81梁最小配筋率ρmin0.15配筋率满足要求满足矩形截面常用配筋率0.6%~0.15%截面合适5、选用配筋直径d 1 (mm)16直径为d1的钢筋根数3A s1 (mm2)603直径d 2 (mm)0直径为d2的钢筋根数0A s2 (mm2)0A s=A s1+A s2 (mm2)603满足要求排成一排所需梁宽(mm)178可以。

LB-1矩形板计算、构件编号LB-1二、示意图三、依据规范建筑结构荷载规范》GB50009-2001 混凝土结构设计规范》GB50010-2002四、计算信息1. 几何参数计算跨度:Lx = 6000 mm; Ly = 5000 mm板厚:h = 150 mm2. 材料信息混凝土等级:C30fc= 14.3N/mm2ft= 1.43N/mm2ftk= 2.01N/mm2Ec= 3.00 X 104N/mm2钢筋种类:HRB335fy = 300 N/mm2Es = 2.0 X 105 N/mm2最小配筋率:纵向受拉钢筋合力点至近边距离: as =20mm保护层厚度:c =15mm3. 荷载信息（均布荷载）永久荷载分项系数:1.200可变荷载分项系数:1.400准永久值系数:1.000永久荷载标准值:q gk =6.000kN/m2可变荷载标准值:q qk = 2.000kN/m24. 计算方法:5. 边界条件（上端/下端/左端/右端）:简支/简支/简支/简支6. 设计参数结构重要性系数:1.00泊松比:0.200五、计算参数: 1.计算板的跨度:Lo = 5000 mm 2.计算板的有效高度: ho = h-as=150-20=130 mm六、配筋计算所以按双向板计算）:1.X 向底板钢筋1）确定X 向板底弯矩Mx =表中系数(丫G*gk+ Y Q* qk)*Lo20.0343+ 0.0524* 0.200)*( 1.200* 6.000+1.400*2.000)*5211.205 kN*m 2）确定计算系数a s = Y o*Mx/( a 1*fc*b*ho*ho)1.00* 11.205 X 106/( 1.00*14.3*1000*130*130)0.046 3）计算相对受压区高度E =-Sqrt(1-2* a s) =-Sqrt(1-2* 0.046) =0.047 4）计算受拉钢筋面积= 294mm2 5）验算最小配筋率p 二 As/(b*h) = 294/(1000*150)= 0.196% p <p min = 0.200%不满足最小配筋要求所以取面积为As = p min*b*h =0.200%*1000*150 = 300 mm2采取方案d10@200实配面积392 mm2 2.Y向底板钢筋1）确定丫向板底弯矩My =表中系数(丫G* gk+ 丫Q* qk)*Lo20.0524+ 0.0343*0.200)*( 1.200* 6.000+ 1.400* 2.000)*5214.825 kN*m 2）确定计算系数a s = Y o*Mx/( a 1*fc*b*ho*ho)1.00* 14.825 X 106/( 1.00* 14.3*1000*130*130)0.061 3）计算相对受压区高度E =-Sqrt(1-2* a s) =-Sqrt(1-2* 0.061) = 0.063 4）计算受拉钢筋面积= 393mm2 5）验算最小配筋率p 二 As/(b*h) = 393/(1000*150)= 0.262%pAp min = 0.200%满足最小配筋要求采取方案d10@200实配面积392 mm2七、跨中挠度计算：Mk 按荷载效应的标准组合计算的弯矩值Mq 按荷载效应的准永久组合计算的弯矩值1. 计算荷载效应Mk = Mgk + Mqk0.0524+ 0.0343* 0.200)*( 6.000+ 2.000)*52 =11.860 kN*mMq = Mgk+ q*Mqk0.0524+ 0.0343* 0.200)*( 6.000+ 1.000* 2.000)*52 =11.860 kN*m2. 计算受弯构件的短期刚度Bs 1）计算按荷载效应的标准组合作用下，构件纵向受拉钢筋应力sk = Mk/( 0.87*ho*As）（混凝土规范式8.1.3－3)11.860 X 106/( 0.87*130*392) = 267.508 N/mm 2）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积:Ate = 0.5*b*h = 0.5*1000*150= 75000mm2P te = As/Ate混凝土规范式8.1.2－4) 3）计算裂缝间纵向受拉钢筋应变不均匀系数1.1-0.65*ftk/( P te*混凝土规范式8.1.2－2)1.1- 0.65*2.01/( 0.523%* 267.508) = 0.166因为9不能小于最小值0.2,所以取9 = 0.2 4）计算钢筋弹性模量与混凝土模量的比值5）计算受压翼缘面积与腹板有效面积的比值矩形截面，丫f=06）计算纵向受拉钢筋配筋率Pp 二 As/(b*ho)= 392心000*130)= 0.302% 7）计算受弯构件的短期刚度BsBs = Es*As*ho2/[0.2+6* a E* p /(1 +3.5 Y f混凝土规范式8.2.3--1)2.0 X 105*392*1302/[ 1.15* 0.200+ 0.2+6* 6.667*0.302%/(1+ 3.5* 0.0)]2.406 X 103 kN*m23. 计算受弯构件的长期刚度B1）确定考虑荷载长期效应组合对挠度影响增大影响系数0 p '=0寸，0 =2.0（混凝土规范第8.2.5 条)2）计算受弯构件的长期刚度BB = Mk/(Mq*(-⑪+Mk)*Bs (混凝土规范式8.2.2)11.860/( 11.860*( 2.0-1)+ 11.860)* 2.406 X 1031.203 X 103 kN*m24. 计算受弯构件挠度fmax = f*(qgk+qqk)*Lo4/B 10323.507mm5. 验算挠度挠度限值fmax= 23.507mm W fo= 25.000mm,满足规范要求！八、裂缝宽度验算: 1.跨中X方向裂缝1）计算荷载效应Mx =表中系数(q gk+q qk)*Lo20.0343+ 0.0524* 0.200)*( 6.000+ 2.000)*528.964 kN*m 2）带肋钢筋,所以取值vi= 1.0 3）计算按荷载效应的标准组合作用下,构件纵向受拉钢筋应力sk=Mk/( 0.87*ho*As）（混凝土规范式8.1.3-3)=8.964 X 106/(0.87*130*392)=202.187N/mm 4）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate= 0.5*b*h= 0.5*1000*150=75000 mm2p te二As/Ate混凝土规范式8.1.2－4)因为p te= 0.0052 < 0.01,所以让p te= 0.015）计算裂缝间纵向受拉钢筋应变不均匀系数91.1-0.65*ftk/( p te*混凝土规范式8.1.2－2)=1.1- 0.65* 2.010/( 0.0100* 202.187)=0.454 6）计算单位面积钢筋根数n=5 7）计算受拉区纵向钢筋的等效直径deq deq=(刀ni*di2)/( 刀n i*vi*di =5*10*10/(5* 1.0*10)=10 8）计算最大裂缝宽度3 max二a cr* ® * o sk/Es*( 1.9c+ 0.08*Deq/ p te混凝土规范式8.1.2— 1)=0.1137mm <0.30,满足规范要求2.跨中丫方向裂缝1 ）计算荷载效应My =表中系数(q gk+q qk)*Lo20.0524+ 0.0343* 0.200)*( 6.000+ 2.000)*5211.860 kN*m 2）带肋钢筋,所以取值vi= 1.0 3）计算按荷载效应的标准组合作用下，构件纵向受拉钢筋应力sk=Mk/( 0.87*ho*As）（混凝土规范式8.1.3 —3)=11.860 X 106/( 0.87*130*392)=267.508N/mm 4）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate= 0.5*b*h= 0.5*1000*150=75000 mm2 P te=As/Ate混凝土规范式8.1.2—4)因为P te= 0.0052 < 0.01,所以让P te= 0.015）计算裂缝间纵向受拉钢筋应变不均匀系数91.1-0.65*ftk/( p te*混凝土规范式8.1.2－2)=1.1- 0.65* 2.010/( 0.0100* 267.508)=0.612 6）计算单位面积钢筋根数n =5 7）计算受拉区纵向钢筋的等效直径deq deq=(刀ni*di2)/( 刀ni*vi*di) =5*10*10/(5* 1.0*10)=10 8）计算最大裂缝宽度3 max二a cr* ® * osk/Es*( 1.9c+ 0.08*Deq/ p te混凝土规范式8.1.2— 1)=0.2027mm <0.30,满足规范要求。

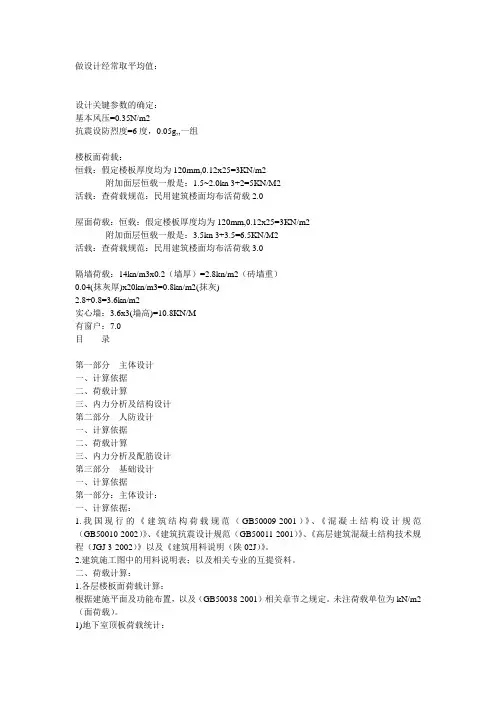

做设计经常取平均值：设计关键参数的确定：基本风压=0.35N/m2抗震设防烈度=6度，0.05g,,一组楼板面荷载：恒载：假定楼板厚度均为120mm,0.12x25=3KN/m2附加面层恒载一般是：1.5~2.0kn 3+2=5KN/M2活载：查荷载规范：民用建筑楼面均布活荷载2.0屋面荷载：恒载：假定楼板厚度均为120mm,0.12x25=3KN/m2附加面层恒载一般是：3.5kn 3+3.5=6.5KN/M2活载：查荷载规范：民用建筑楼面均布活荷载3.0隔墙荷载：14kn/m3x0.2（墙厚）=2.8kn/m2（砖墙重）0.04(抹灰厚)x20kn/m3=0.8kn/m2(抹灰)2.8+0.8=3.6kn/m2实心墙：3.6x3(墙高)=10.8KN/M有窗户：7.0目录第一部分主体设计一、计算依据二、荷载计算三、内力分析及结构设计第二部分人防设计一、计算依据二、荷载计算三、内力分析及配筋设计第三部分基础设计一、计算依据第一部分：主体设计：一、计算依据：1.我国现行的《建筑结构荷载规范（GB50009-2001）》、《混凝土结构设计规范（GB50010-2002）》、《建筑抗震设计规范（GB50011-2001）》、《高层建筑混凝土结构技术规程（JGJ 3-2002）》以及《建筑用料说明（陕02J）》。

2.建筑施工图中的用料说明表；以及相关专业的互提资料。

二、荷载计算：1.各层楼板面荷载计算：根据建施平面及功能布置，以及（GB50038-2001）相关章节之规定。

未注荷载单位为kN/m2（面荷载）。

1)地下室顶板荷载统计：a.恒载合计为6.00，其中各项如下：顶棚粉刷（20厚水泥砂浆）为：0.02×20 = 0.40顶板自重（200厚）为：0.20×25 = 5.00水泥砂浆地面（30厚）为：0.03×20 = 0.60设计时按6.2考虑。

b.活荷载为：疏散楼梯间、电梯厅3.5；其余2.0。

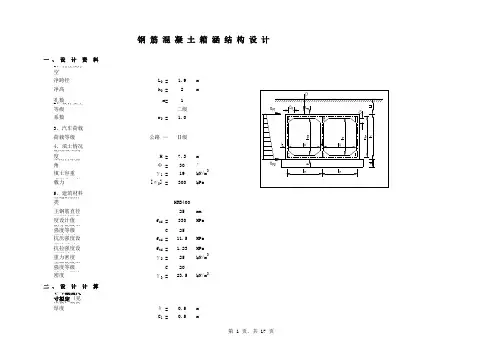

1、孔径及净空净跨径L 0 = 1.9m 净高h 0 =2m孔数m=12、设计安全等级二级结构重要性系数r 0 = 1.03、汽车荷载荷载等级公路 —Ⅱ级4、填土情况涵顶填土高度H =7.3m 土的内摩擦角Φ =30°填土容重γ1 =19kN/m 3地基容许承载力[σ0] =300kPa5、建筑材料普通钢筋种类HRB400主钢筋直径25mm 钢筋抗拉强度设计值f sd =330MPa涵身混凝土强度等级C 25涵身混凝土抗压强度设计值f cd =11.5MPa 涵身混凝土抗拉强度设计值f td = 1.23MPa 钢筋混凝土重力密度γ2 =25kN/m 3基础混凝土强度等级C 20混凝土重力密度γ3 =23.5kN/m 3(一)截面尺寸拟定 (见图L-01)顶板、底板厚度δ =0.5m C 1 =0.5m钢 筋 混 凝 土 箱 涵 结 构 设 计一 、 设 计 资 料二 、 设 计 计 算侧墙厚度t =0.6m C 2 =0.6m 横梁计算跨径L P = L 0+t = 2.5m L = 3L 0+4t =8.1m 侧墙计算高度h P = h 0+δ = 2.5m h = h 0+2δ =3m 基础襟边 c =0m 基础高度 d =0m 基础宽度 B =8.1m(二)荷载计算1、恒载恒载竖向压力p 恒 = γ1H+γ2δ =151.20kN/m 2恒载水平压力顶板处e P1 = γ1Htan 2(45°-φ/2) =46.23kN/m 2图 L-01底板处e P2 = γ1(H+h)tan 2(45°-φ/3) =65.23kN/m 22、活载汽车后轮着地宽度0.6m，由《公路桥涵设计通用规范》(JTG D60—2004)第4.3.4条规定，按30°角向下分布。

一个汽车后轮横向分布宽>1.3/2m >1.8/2m故横向分布宽度a = 1.8+1.3 =3.100m同理，纵向，汽车后轮着地长度0.2m0.2/2+Htan30°= 4.315 m >1.4/2m故b = 1.400m ∑G =140kN 车辆荷载垂直压力q 车 = ∑G/(a³b) =32.26kN/m 2车辆荷载水平压力e 车 = q 车tan 2(45°-φ/2) =10.75kN/m 2(三)内力计算1、构件刚度比4.51 m0.6/2+Htan30°=K = (I1/I2)³(h P/L P) =0.58u=2K+1= 2.162、节点弯矩和轴向力计算(1)a种荷载作用下 (图L-02)涵洞四角节点弯矩M aA = M aC = M aE = M aF =-1/u²pL P2/12M BA = M BE = M DC = M DF =-(3K+1)/u²pL P2/12M BD = M DB =0横梁内法向力N a1 = N a2 = Na1' = Na2'=0侧墙内法向力N a3 = N a4 =(M BA-M aA+pL p2/2)/LpNa5=-(N a3+N a4)恒载p = p恒 =151.20kN/m2M aA = M aC = M aE = M aF =-36.50kN²mM BA = M BE = M DC = M DF =-99.87kN²mN a3 = N a4 =163.65kNNa5=-327.30kN车辆荷载p = q车 =32.26kN/m2M aA = M aC = M aE = M aF =-7.79kN²m图 L-02M BA = M BE = M DC = M DF =-21.31kN²mN a3 = N a4 =34.91kNNa5=-69.83kN(2)b种荷载作用下 (图L-03)M bA = M bC = M bE = M bF =-K²ph P2/6uM BA = M BE = M DC = M DF =K²ph P2/12uM BD = M DB =0N b1 = N b2 = Nb1' = Nb2'=ph P/2N b3 = N b4 =(M BA-M bA)/L pN b5=-(N b3+N b4)恒载p = e P1 =46.23kN/m2M bA = M bC = M bE = M bF =-12.92kN²mM BA = M BE = M DC = M DF = 6.46kN²m图 L-03N b1 = N b2 = N b1' = N b2'=57.79kNN b3 = N b4 =-7.75kNN b5=15.50kN(3)c种荷载作用下 (图L-04)Φ=20u(K+6)/K=490.51M cA = M cE =-(8K+59)²ph P2/6ΦM cC = M cF =-(12K+61)²ph P2/6ΦM BA = M BE =(7K+31)²ph P2/6ΦM DC = M DF =(3K+29)²ph P2/6ΦM BD = M DB =0N c1 = N c1'=ph P/6+(M cC-M cA)/h PN c2 = N c2'=ph P/3-(M cC-M cA)/h PN c3 = N c4 =(M BA-M cA)/L pN c5 =-(N c3+N c4)恒载p = e P2-e P1 =19.00kN/m2M cA = M cE =-2.57kN²mM cC = M cF =-2.74kN²mM BA = M BE = 1.41kN²m图 L-04M DC = M DF = 1.24kN²mN c1 = N c1'=7.85kNN c2 = N c2'=15.90kNN c3 = N c4 = 1.59kNN c5 =-3.19kN(4)d种荷载作用下 (图L-05)Φ1=20(K+2)(6K2+6K+1)=334.28Φ2=u/K= 3.73Φ3=120K3+278K2+335K+63=373.22Φ4=120K3+529K2+382K+63=484.48Φ5=360K3+742K2+285K+27=510.20Φ6=120K3+611K2+558K+87=637.80M dA =(-2/Φ2+Φ3/Φ1)²ph P2/4M dE =(-2/Φ2-Φ3/Φ1)²ph P2/4M dC =-(2/Φ2+Φ5/Φ1)²ph P2/24M dF =-(2/Φ2-Φ5/Φ1)²ph P2/24M BA =-(-2/Φ2+Φ4/Φ1)²ph P2/24M BE =-(-2/Φ2-Φ4/Φ1)²ph P2/24M DC =(1/Φ2+Φ6/Φ1)²ph P2/24M DF =(1/Φ2-Φ6/Φ1)²ph P2/24M BD =-Φ4²ph P2/12Φ1M DB =Φ6²ph P2/12Φ1N d1 =(M dC+ph P2/2-M dA)/h P图 L-05N d2 =ph p-N d1N d1' =(M dF-M dE)/h PN d2' =ph p-N d1'N d3 =(M BA+M BD-M dA)/L PN d4 =(M BE+M BD-M dE)/L PN d5 =-(N d3+N d4)车辆荷载p = e车 =10.75kN/m2M dA =9.74kN²mM dE =-27.77kN²mM dC =-5.78kN²mM dF = 2.77kN²mM BA =-5.56kN²mM BE = 2.56kN²mM DC = 6.09kN²mM DF =-4.59kN²mM BD =-8.12kN²mM DB =10.69kN²mN d1 =-19.65kNN d2 =46.53kNN d1' =0.09kNN d2' =26.80kNN d3 =-9.37kNN d4 =8.88kNN d5 =0.48kN(5)节点弯矩、轴力计算及荷载效应组合汇总表按《公路桥涵设计通用规范》(JTG D60—2004)第4.1.6条进行承载能力极限状态效应组合3、构件内力计算(跨中截面内力)(1)顶板1 (图L-06)x =L P/2P = 1.2p恒+1.4q车 =226.60kNN x = N1 =64.39kNM x = M A+N3x-Px2/2 =39.63kN²mV x = Px-N3 =59.73kN顶板1'x =L P/2P = 1.2p恒+1.4q车 =226.60kNN x = N1' =92.01kNM x = M E+N4x-Px2/2 =19.05kN²mV x = Px-N4 =34.17kN(2)底板2 (图L-07)ω1 =1.2p恒+1.4(q车+3e车H P2/4L P2)=237.89kN/m2ω2 =1.2p恒+1.4q车=226.60kN/m2x =L P/2N x = N2 =168.32kNM x =M C+N3x-ω2²x2/2-5x3(ω1-ω2)/12L P=13.98kN²mV x =ω2x+3x2(ω1-ω2)/2L P-N3=70.31kN底板2'ω1 =1.2p恒+1.4q车=226.60kN/m2ω2 =1.2p恒+1.4(q车-3e车H P2/4L P2)=215.31kN/m2x =L P/2图 L-07图 L-06N x = N2' =140.69kNM x =M F+N4x-ω2²x2/2-x3(ω1-ω2)/6L P=68.92kN²mV x =ω2x+x2(ω1-ω2)/2L P-N4=27.12kN(3)左侧墙 (图L-08)ω1 =1.4e P1+1.4e车=79.78kN/m2ω2 =1.4e P2+1.4e车106.38kN/m2x =h P/2N x = N3 =223.52kNM x =M A+N1x-ω1²x2/2-x3(ω2-ω1)/6h P=-48.05kN²mV x =ω1x+x2(ω2-ω1)/2h P-N1=43.65kN(4)右侧墙 (图L-09)ω1 = 1.4e P1 =64.73kN/m2ω2 = 1.4e P2 =91.33kN/m2x =h P/2N x = N4=249.08kNM x =M E+N1'x-ω1²x2/2-x3(ω2-ω1)/6h P=-54.28kN²mV x =ω1x+x2(ω2-ω1)/2h P-N1'=-2.79kN(5)中间墙 (图L-10)x =h P/2N x = N5=-472.60kNM x =M BD+(N1+N1')x=184.14kN²m 图 L-08图 L-09V x =-(N1+N1')图 L-10=-156.40kN(5)构件内力汇总表(四)截面设计1、顶板(A-B\B-E)钢筋按左、右对称，用最不利荷载计算。

截面半径r (mm):
600截面换算高度h (mm):1200截面纵向配筋半径r s (mm):
500g=r s /r=
0.8333截面有效高度h 0(mm):
1100
构件计算长度l 0(mm):
2000荷载偏心率对截面曲率影响系数ξ1:0.649ξ1计算值是否大于1NO 荷载偏心率对截面曲率影响系数ξ2:
1.000ξ2计算值是否大于1
YES 偏心距增大系数η:
1.008偏心距增大后数值ηe 0(mm):
184
构件混凝土强度等级f cu,k (Mpa):30混凝土轴心抗压设计强度f cd (Mpa):
13.8混凝土材料极限压应变εcu :0.0033普通钢筋弹性模量E S (MPa): 2.00E+05受拉钢筋设计强度f s d (MPa):330受压钢筋设计强度f's d (MPa):
330结构重要性系数γ0
1.10承载极限状态设计轴向压力N d (kN):1641γ0N d (kN):1805承载极限状态设计偏心弯矩M d (kN.m):300γ0M d (kN.m):
330
轴向力对截面重心轴的偏心距e 0(mm)：
183

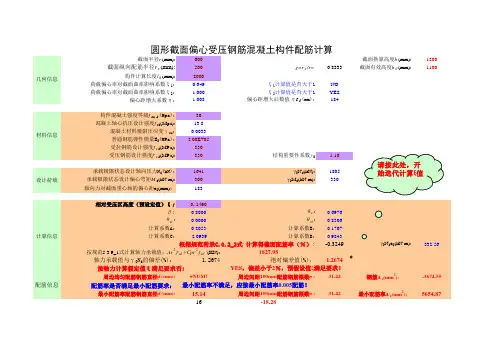

圆形截面偏心受压钢筋混凝土构件配筋计算
几何信息
材料信息
设计荷载
20-11.70
22-9.67不同钢筋直径对应配筋根数
25-7.49
28-5.97
32-4.57。

第3章荷载计算3.1竖向荷载标准值计算3.1.1板竖向恒荷载计算 1、屋面荷载的标准值： （1）不上人屋面面砖（7~8mm ） 2/2.02001.0m kN =⨯ 轻质隔热板 2/6.0m kN 40mm 厚C20级细石混凝土防水层 0.04 2.5 1.00/kN m ⨯= 10mm 厚纸筋灰隔离层（纸筋石灰泥） 2/16.01601.0m kN =⨯ 20mm 厚1:3水泥石浆找平 2/40.02002.0m kN =⨯ 120mm 厚钢筋混凝土板 2/00.32512.0m kN =⨯ 15mm 厚混合粉刷 20.015170.26/kN m ⨯= 恒荷载合计 2/62.5m kN （2）上人屋面30 厚配筋C25 细石混凝土保护层 0.03×25=0.75kN/m 2 面砖（7~8mm ） 2/2.02001.0m kN =⨯ 轻质隔热板 2/6.0m kN 40mm 厚C20级细石混凝土防水层 0.04 2.5 1.00/kN m ⨯= 10mm 厚纸筋灰隔离层（纸筋石灰泥） 2/16.01601.0m kN =⨯ 20mm 厚1:3水泥石浆找平 2/40.02002.0m kN =⨯ 120mm 厚钢筋混凝土板 2/00.32512.0m kN =⨯15mm 厚混合粉刷 20.015170.26/k N m ⨯=恒荷载合计 2/37.6m k 2、楼面荷载的标准值：面砖（7~8mm ） 20mm 厚水泥沙浆找平 素水泥浆结合层一道 2/60.020030.0m kN =⨯ 100mm 现浇混凝土楼板 2/5.22510.0m kN =⨯15mm白灰砂浆天花抹灰2kN=⨯17m.0/26.0015恒载合计：2kN/4.3m 3、电梯机房地面：20mm厚水泥沙浆找平2⨯=k N m0.02200.4/恒载：120mm混凝土板2kN.0m=⨯123/25恒载合计：2k N m3.4/4、厕所活载： 2.5kN/m2恒载：铺地砖0.4kN/m2 20厚1:3水泥砂浆找平0.02×14=0.28kN/m2 100厚现浇钢筋混凝土楼板0.1×25=2.5kN/m2 15厚板底水泥砂浆抹面0.015×20=0.3kN/m2 恒载合计 3.88kN/m2 5、楼梯间（1）与楼板相连的板活载： 3.5kN/m2恒载：水磨石面层（包括水泥砂浆打底）0.65kN/m2 100厚现浇钢筋混凝土楼板0.1×25=2.5kN/m2 15厚板底水泥砂浆抹面0.015×20=0.3kN/m2 恒载合计 3.45kN/m2（2）梯段板活载： 3.5kN/m2恒载：水磨石面层（包括水泥砂浆打底）(0.26+0.15)×0.65/0.26=1.025kN/m2三角形踏步0.5×0.26×0.15×25/0.26=1.875kN/m2 120厚现浇钢筋混凝土楼板0.12×25/0.859=3.4924kN/m2 15厚板底水泥砂浆抹面0.015×20/0.859=0.4657kN/m2 恒载合计 6.5577kN/m2（3）平台板活载： 3.5kN/m 2 恒载：水磨石面层（包括水泥砂浆打底） 0.65kN/m 2 80厚现浇钢筋混凝土楼板 0.08×25=2.00kN/m 2 15厚板底水泥砂浆抹面 0.015×20=0.3kN/m 2 恒载合计 2.95kN/m 2 6、雨篷20厚1:3水泥砂浆找平 0.02×14=0.28kN/m 2 100厚现浇钢筋混凝土屋面板 0.1×25=2.5kN/m 2 15厚板底水泥砂浆抹面 0.015×20=0.3kN/m 2 40mm 厚C20级细石混凝土防水层 0.04 2.51.00k N m⨯=恒载合计 4.08 kN/m 2 3.1.2梁、柱的自重 1、梁的自重：梁的自重由构件的几何尺寸和材料单位体积的自重计算。

3、恒载标准值1.屋面恒载：隔热层：80mm厚矿渣水泥 14.5 KN/m3×0.08=1.16 KN/m2 保护层：40厚配筋C25细石混凝土 22KN/m3×0.04=0.88 KN/m2防水层：SBS（3+3）改性防水沥青卷材 0.40 KN/m2 找平层：1：3水泥砂浆20 mm 20 KN/m3×0.02=0.40 KN/m2找坡层：1：8水泥陶粒100mm 14 KN/m3×0.10=1.40 KN/m2结构层：120mm现浇钢筋混凝土板 25 KN/m3×0.12=3.00 KN/m2抹灰层：10mm混合砂浆 7 KN/m3×0.01=0.17 KN/m2 合计 7.41 KN/m2 2.楼面恒载：1）走廊瓷砖地面（包括水泥粗砂打底）： 0.55 KN/m2现浇钢筋混凝土板：120mm 3.00 KN/m2 V型轻钢龙骨吊顶：（抹灰层：10mm混合砂浆） 0.25 KN/m2合计 3.80 KN/m2 2）办公室地面：大理石面层，水泥砂浆擦缝30厚1:3干硬性水泥砂浆，面上撒2mm厚素水泥 1.16 KN/m2水泥浆结合层一道现浇钢筋混凝土板：120mm 3.00 KN/m2 V型轻钢龙骨吊顶： 0.25 KN/m2合计 4.41 KN/m2 3）普通教室：防滑地砖600×600，素水泥浆擦缝 19.8×0.01=0.198 KN/m2 30厚1：3水泥砂浆找平层兼结合层 20×0.03=0.60 KN/m2 120mm现浇钢筋混凝土板 25 KN/m3×0.12=3.00 KN/m2 V型轻钢龙骨吊顶： 0.25 KN/m2合计 4.048 KN/m2 3.梁自重KL1：b×h=300mm×650mm自重： 25 KN/m3×0.30m×（0.65m-0.12m）=3.975 KN/m 抹灰层(三面)：10mm厚混合砂浆17 KN/m3×0.01m×[0.3m+2×(0.65m-0.1m)]=0.238 KN/m合计 4.213 KN/mKL2：b×h=300mm×600mm自重： 25 KN/m3×0.30m×（0.6m-0.12m）=3.60 KN/m抹灰层(三面)：10mm厚混合砂浆17 KN/m3×0.01m×[0.3m+2×(0.6m-0.1m)]=0.221 KN/m合计 3.821 KN/mKL3：b×h=250mm×550mm自重： 25 KN/m3×0.25m×(0.55m-0.12m）=2.687 KN/m抹灰层(三面)：10mm厚混合砂浆17 KN/m3×0.01m×[0.25m+2×(0.55m-0.1m)]=0.196 KN/m合计 2.883 KN/mCL1：b×h=250mm×550mm自重： 25 KN/m3×0.25m×（0.55m-0.12m）=2.688 KN/m抹灰层(三面)：10mm厚混合砂浆17 KN/m3×0.01m×[0.25m+2×(0.55m-0.1m)]=0.196 KN/m合计 2.884 KN/m4.柱自重KZ1：b×h=500mm×500mm自重： 25 KN/m3×0.5m×0.5=6.25 KN/m抹灰层(四面)：10mm厚混合砂浆17 KN/m3×0.01m×2[0.5m+0.5m]=0.34 KN/m合计 6.59 KN/mKZ2：b×h=450mm×450mm自重： 25 KN/m3×0.45m×0.45=5.063 KN/m抹灰层(四面)：10mm厚混合砂浆17 KN/m3×0.01m×2[0.45m+0.45m]=0.306 KN/m合计 5.369 KN/mKZ3：b×h=400mm×400mm自重： 25 KN/m3×0.40m×0.40=4.0 KN/m抹灰层(四面)：10mm厚混合砂浆17 KN/m3×0.01m×2×[0.40m+0.40m]=0.272 KN/m合计 4.272 KN/m5.外墙自重A、外纵墙（蒸压粉煤灰加气混凝土砌块，窗高2.1m）：40㎜厚EPS保温板 5.5KN/m3×0.04m×1.8m=0.396 KN/m6mm厚1:2.5水泥砂浆罩20KN/m3×0.006m×1.8m=0.216 KN/m12mm厚1：3水泥砂浆打底20KN/m3×0.012m×1.8m=0.432 KN/m240mm厚蒸压粉煤灰加气混凝土砌块5.5KN/m3×0.24m×1.8m=2.376 KN/m20mm厚内墙混合砂浆抹灰17KN/m3×0.02m×1.8m=0.612 KN/m铝合金窗 0.35KN/m3×2.1m=0.735 KN/m合计 4.767 KN/mB、外横墙（蒸压粉煤灰加气混凝土砌块）：40㎜厚EPS保温板 5.5KN/m3×0.04m×3.9m=0.858 KN/m6mm厚1:2.5水泥砂浆罩20KN/m3×0.006m×3.9m=0.468 KN/m12mm厚1：3水泥砂浆打底20KN/m3×0.012m×3.9m=0.936 KN/m240mm厚蒸压粉煤灰加气混凝土砌块5.5KN/m3×0.24m×3.9m=5.148 KN/m20mm厚内墙混合砂浆抹灰 17KN/m3×0.02m×3.9m=0.51 KN/m合计 7.92 KN/m6.内墙自重A、内纵墙（有门无高窗，忽略门洞，按满布计算）：240mm厚蒸压粉煤灰加气混凝土砌块5.5KN/m3×0.24m×3.9m=5.148 KN/m20mm厚内墙混合砂浆抹灰（两侧）17KN/m3×0.02m×3.9m×2=2.652 KN/m 合计 7.8 KN/mB、内横墙（有门无高窗，忽略门洞，按满布计算）：240mm 厚蒸压粉煤灰加气混凝土砌块5.5KN/m 3×0.24m ×3.9m=5.148 KN/m 20mm 厚内墙混合砂浆抹灰（两侧）17KN/m 3×0.02m ×3.9m ×2=2.652 KN/m 合计 7.8 KN/mC.内隔墙120mm 厚蒸压粉煤灰加气混凝土砌块5.5KN/m 3×0.12m ×3.9m=2.574 KN/m 20mm 厚内墙混合砂浆抹灰（两侧）17 KN/m 3×0.02×3.9×2= 2.652 KN/m合计 5.226 KN/m7.女儿墙240mm 厚蒸压粉煤灰加气混凝土砌块5.5KN/m 3×0.24m ×0.9m=1.188 KN/m 150mm 厚钢筋混凝土压顶 25 KN/m 3×0.24m ×0.15m=0.9 KN/m 6mm 厚1:2.5水泥砂浆罩面20KN/m 3×0.006m ×0.9m=0.108 KN/m 12mm 厚1：3水泥砂浆打底20KN/m 3×0.012m ×0.9m=0.216 KN/m 20mm 厚内墙混合砂浆抹灰17KN/m 3×0.02m ×0.9m=0.306 KN/m合计 2.718 KN/m活荷载标准值1、屋面及楼面活载（规范4.1.1和4.3.1）屋面；上人屋面： 2.0 KN/m 2楼面：办公楼楼面：2.0 KN/m 2走廊楼面： 2.5 KN/m 22、屋面雪荷载标准值（规范6.1.1）雪荷载：21.00.20.2/r r o s s KN m μ=⨯=⨯=恒荷载传递一、均布荷载计算1、顶层：（1）1、2号板荷载传递：0102l =3300mm l =6600mm ，屋面荷载：2BC 7.41 KN /m g = BC DE 3.3=0.252 6.6αα==⨯ '01 3.3g 7.4112.23/22BC l g KN m =⨯=⨯= 等效为均布荷载传往横向框架2'(12)BC DE BC BC p p g αα==-⨯+ 23(120.250.25)12.2310.89/KN m =-⨯+⨯= 传往纵向框架 ''BC 55=g 12.237.644/88p KN m ⨯=⨯=（2）3号板荷载传递：0102l =3000mm l =6600mm ，屋面荷载：2CD 7.41 KN /m g = CD 3.0=0.2272 6.6α=⨯ '01 3.0g 7.4111.115/22CD l g KN m =⨯=⨯= 等效为均布荷载传往横向框架 'CD 55=g 11.115 6.947/88p KN m ⨯=⨯=传往纵向框架'2'(12)CD CD CD p g αα=-⨯+ 23(120.2270.227)11.11510.10/KN m =-⨯+⨯=2、一～四标准层：（1）1、2号板荷载传递0102l =3300mm l =6600mm ，屋面荷载：2BC 4.048 KN /m g = BC DE 3.3=0.252 6.6αα==⨯ '01 3.3g 4.048 6.679/22BC l g KN m =⨯=⨯= 等效为均布荷载传往横向框架2'(12)BC DE BC BC p p g αα==-⨯+⨯ 23(120.250.25) 6.679 5.948/KN m =-⨯+⨯= 传往纵向框架 ''BC 55=g 6.679 4.174/88p KN m ⨯=⨯= （2）3号板荷载传递：0102l =3000mm l =6600mm ，屋面荷载： 2CD 3.80 KN /m g = CD 3.0=0.2272 6.6α=⨯ '01 3.0g 3.8 5.7/22CD l g KN m =⨯=⨯= 等效为均布荷载传往横向框架 'CD 55=g 5.7 3.563/88p KN m ⨯=⨯=传往纵向框架'2'(12)CD CD CD p g αα=-⨯+⨯ 23(120.2270.227) 5.7 5.179/KN m =-⨯+⨯= 顶层计算跨的均布荷载：2=210.89+4.213=25.993KN/m BC DE BC BC P P p g ==⨯+⨯梁CD CD CD P =2p +g =2 6.947+2.883=16.777KN/m ⨯⨯梁一～四层计算跨均布荷载：BC 2+g =2 5.948+4.213+7.8=23.909KN/mBC DE BC BC P P p g ==⨯+⨯梁墙CD CD CD P =2p +g =2 3.563+2.883=10.01KN/m ⨯⨯梁二、集中荷载计算1、顶层次梁的荷载：BC P =2p +g =210.89+2.884=24.664KN/m ⨯⨯次次'BC P =2p +g +g =210.89+2.884+5.226=29.89KN/m ⨯⨯隔次次次梁传到纵梁上的集中荷载： P L 24.664 6.6P===81.39KN 22⨯⨯次次 ''P L 29.89 6.6P ===98.637KN 22⨯⨯次次 顶层外纵梁荷载：'BC P =p +g +g =7.644+3.821+2.718=14.183KN/m 纵梁女顶层内纵梁荷载：'''BC P =p +p +g =7.644+10.10+3.821=21.565KN/m CD 纵梁B 柱的集中荷载：BCBC L P P L 2+2+222B P N ⨯⨯=⨯⨯纵纵 14.183 6.681.3925.993 6.6=2+2+=260.775KN 222⨯⨯⨯⨯ C 柱的集中荷载： 'BC BC CD L P P L L 2+2+222CD C P P N ⨯⨯+⨯=⨯⨯纵纵21.565 6.681.3925.993 6.6+17.8093=2+2+=334.661KN 222⨯⨯⨯⨯⨯D 柱的集中荷载：''CD L P P L L 2+2+222DE DE CD D P P N ⨯⨯+⨯=⨯⨯纵纵21.565 6.698.63725.993 6.6+17.8093=2+2+=351.91KN 222⨯⨯⨯⨯⨯E 柱的集中荷载;'L P P L 2+2+222DE DE E P N ⨯⨯=⨯⨯纵纵 14.183 6.698.63725.993 6.6=2+2+=278.022KN 222⨯⨯⨯⨯ 2、一～四层次梁的荷载： BC P =2p +g =2 5.948+2.884=14.78KN/m ⨯⨯次次'BC P =2p +g +g =2 5.948+2.884+5.226=20.006KN/m ⨯⨯隔次次次梁传到纵梁上的集中荷载：P L 14.78 6.6P===48.774KN 22⨯⨯次次 ''P L 20.006 6.6P ===66.02KN 22⨯⨯次次 外纵梁荷载：'BC P =p +g +g =4.147+4.767+3.821=12.735KN/m 纵纵梁内纵梁荷载：'''BC P =p +p +g +g =4.147+5.179+4.767+3.821=17.914KN/m CD 纵纵梁柱重：B ECD G =G =5.369 3.9=20.94KNG =G =6.59 3.9=25.7KN ⨯⨯柱柱柱柱B 柱的集中荷载： BC BC B L P P L 2+2++G 222B P N ⨯⨯=⨯⨯纵纵柱12.735 6.648.77423.909 6.6=2+2++20.94=232.665KN 222⨯⨯⨯⨯ C 柱的集中荷载： 'BC BC CD L P P L L 2+2++G 222CD C P P N ⨯⨯+⨯=⨯⨯纵纵柱C17.914 6.648.77423.909 6.6+10.013=2+2++25.7=286.62KN 222⨯⨯⨯⨯⨯D 柱的集中荷载： ''CD D L P P L L 2+2+222DE DE CD D P P N G ⨯⨯+⨯=⨯⨯+纵纵柱17.914 6.666.0223.909 6.6+10.013=2+2++25.7=303.866KN 222⨯⨯⨯⨯⨯E 柱的集中荷载; 'E L P P L 2+2++G 222DE DE E P N ⨯⨯=⨯⨯纵纵12.735 6.666.0223.909 6.6=2+2++20.94=249.911KN 222⨯⨯⨯⨯活荷载传递一、均布荷载计算 1、顶层：（1）1、2号板荷载传递： 0102l =3300mm l =6600mm ，屋面荷载：2BC 2.0KN /m g =BC DE 3.3=0.252 6.6αα==⨯ '01 3.3g 2.0 3.3/22BC l g KN m =⨯=⨯=等效为均布荷载 传往横向框架2'(12)BC DE BC BC p p g αα==-⨯+ 23(120.250.25) 3.3 2.939/KN m =-⨯+⨯= 传往纵向框架''BC 55=g 3.3 2.063/88p KN m ⨯=⨯=（2）3号板荷载传递： 0102l =3000mm l =6600mm ，屋面荷载：2CD 2.0 KN /m g =CD 3.0=0.2272 6.6α=⨯ '01 3.0g 2.0 3.0/22CD l g KN m =⨯=⨯= 等效为均布荷载 传往横向框架2'(12)CD CD CD p g αα=-⨯+23(120.2270.227) 3.0 2.726/KN m =-⨯+⨯= 传往纵向框架''CD 55=g 2.726 1.704/88p KN m ⨯=⨯=2、一～四标准层：（1）1、2号板荷载传递 0102l =3300mm l =6600mm ，屋面荷载：2BC 2.0KN /m g =BC DE 3.3=0.252 6.6αα==⨯ '01 3.3g 2.0 3.3/22BC l g KN m =⨯=⨯=等效为均布荷载 传往横向框架2'(12)BC DE BC BC p p g αα==-⨯+⨯ 23(120.250.25) 3.3 2.939/KN m =-⨯+⨯= 传往纵向框架''BC 55=g 3.3 2.063/88p KN m ⨯=⨯=（2）3号板荷载传递： 0102l =3000mm l =6600mm ，屋面荷载：2CD 2.5 KN /m g =CD 3.0=0.2272 6.6α=⨯ '01 3.0g 2.5 3.75/22CD l g KN m =⨯=⨯= 等效为均布荷载 传往横向框架2'(12)CD CD CD p g αα=-⨯+⨯23(120.2270.227) 3.75 3.407/KN m =-⨯+⨯= 传往纵向框架''CD 55=g 3.75 2.344/88p KN m ⨯=⨯=顶层计算跨的均布荷载：2=2 2.939=5.878KN/m BC DE BC P P p ==⨯⨯ CD CD P =2p =2 2.726=5.452KN/m ⨯⨯ 一～四层计算跨均布荷载：2=2 2.939=5.878KN/m BC DE BC P P p ==⨯⨯ CD CD P =2p =2 3.407=6.814KN/m ⨯⨯ 二、集中荷载计算 1、顶层次梁的荷载：BC P =2p =2 2.939=5.878KN/m ⨯⨯次 次梁传到纵梁上的集中荷载： P L 5.878 6.6P===19.397KN 22⨯⨯次次 外纵梁荷载： 'BC P =p =2.063KN/m 纵 内纵梁荷载：'''BC P =p +p =2.063+1.704=3.767KN/m CD 纵 B 柱的集中荷载： BC BCL P P L 2+2+222B P N ⨯⨯=⨯⨯纵纵 2.063 6.619.397 5.878 6.62+252.41222KN ⨯⨯=⨯⨯+=C 柱的集中荷载：'BC BC CDL P P L L 2+2+222CD C P P N ⨯⨯+⨯=⨯⨯纵纵3.767 6.619.397 5.878 6.6+5.452 3.0=2+2+=71.835KN 222⨯⨯⨯⨯⨯D 柱的集中荷载：''CDD L P P L L 2+2+222DE DE CD P P N ⨯⨯+⨯=⨯⨯纵纵3.767 6.619.397 5.878 6.6+5.452 3.0=2+2+=71.835KN 222⨯⨯⨯⨯⨯E 柱的集中荷载;'E L P P L 2+2+222DE DEP N ⨯⨯=⨯⨯纵纵 2.063 6.619.397 5.878 6.62+252.41222KN ⨯⨯=⨯⨯+= 2、一～四层 次梁的荷载： BC P =2p =2 2.939=5.878KN/m ⨯⨯次 次梁传到纵梁上的集中荷载： P L 5.878 6.6P===19.397KN 22⨯⨯次次 外纵梁荷载： 'BC P =p =2.063KN/m 纵 内纵梁荷载：'''BC P =p +p =2.063+2.344=4.407KN/m CD 纵1:100B 柱的集中荷载： BC BCL P P L 2+2+222B P N ⨯⨯=⨯⨯纵纵 2.063 6.619.397 5.878 6.62+252.41222KN ⨯⨯=⨯⨯+= C 柱的集中荷载：'BC BC CDL P P L L 2+2+222CD C P P N ⨯⨯+⨯=⨯⨯纵纵4.407 6.619.3975.8786.6+6.814 3.0=2+2+=78.102KN 222⨯⨯⨯⨯⨯D 柱的集中荷载：''CDD L P P L L 2+2+222DE DE CD P P N ⨯⨯+⨯=⨯⨯纵纵4.407 6.619.3975.8786.6+6.814 3.0=2+2+=78.102KN 222⨯⨯⨯⨯⨯E 柱的集中荷载;'E L P P L 2+2+222DE DEP N ⨯⨯=⨯⨯纵纵 2.063 6.619.397 5.878 6.62+252.41222KN ⨯⨯=⨯⨯+=风荷载计算该办公楼为五层钢筋混凝土框架结构体系，室内外高差0.45m 。
