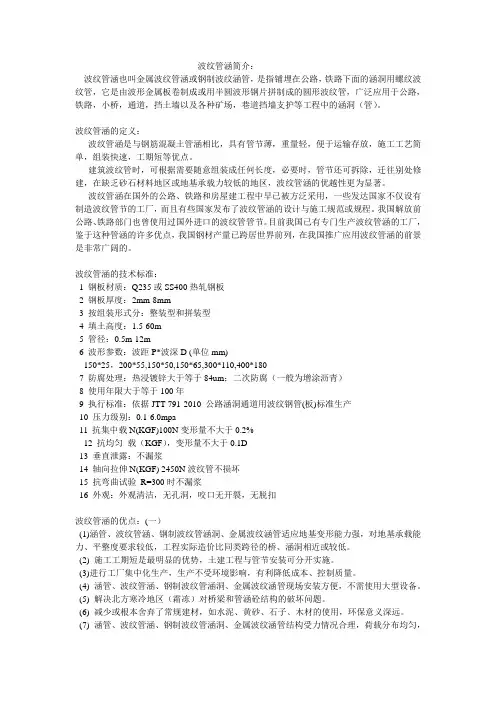

波纹管涵简介：波纹管涵也叫金属波纹管涵或钢制波纹涵管，是指铺埋在公路，铁路下面的涵洞用螺纹波纹管，它是由波形金属板卷制成或用半圆波形钢片拼制成的圆形波纹管，广泛应用于公路，铁路，小桥，通道，挡土墙以及各种矿场，巷道挡墙支护等工程中的涵洞（管）。
波纹管涵的定义：波纹管涵是与钢筋混凝土管涵相比，具有管节薄，重量轻，便于运输存放，施工工艺简单，组装快速，工期短等优点。
建筑波纹管时，可根据需要随意组装成任何长度，必要时，管节还可拆除，迁往别处修建，在缺乏砂石材料地区或地基承载力较低的地区，波纹管涵的优越性更为显著。
波纹管涵在国外的公路、铁路和房屋建工程中早已被方泛采用，一些发达国家不仅设有制造波纹管节的工厂，而且有些国家发布了波纹管涵的设计与施工规范或规程。
我国解放前公路、铁路部门也曾使用过国外进口的波纹管管节。
目前我国已有专门生产波纹管涵的工厂，鉴于这种管涵的许多优点，我国钢材产量已跨居世界前列，在我国推广应用波纹管涵的前景是非常广阔的。
波纹管涵的技术标准：1 钢板材质：Q235或SS400热轧钢板2 钢板厚度：2mm-8mm3 按组装形式分：整装型和拼装型4 填土高度：1.5-60m5 管径：0.5m-12m6 波形参数：波距P*波深D (单位mm)150*25，200*55,150*50,150*65,300*110,400*1807 防腐处理：热浸镀锌大于等于84um；二次防腐（一般为增涂沥青）8 使用年限大于等于100年9 执行标准：依据JTT 791-2010 公路涵洞通道用波纹钢管(板)标准生产10 压力级别：0.1-6.0mpa11 抗集中载N(KGF)100N变形量不大于0.2%12 抗均匀载（KGF），变形量不大于0.1D13 垂直泄露：不漏浆14 轴向拉伸N(KGF) 2450N波纹管不损坏15 抗弯曲试验R=300时不漏浆16 外观：外观清洁，无孔洞，咬口无开裂，无脱扣波纹管涵的优点：(一）(1)涵管、波纹管涵、钢制波纹管涵洞、金属波纹涵管适应地基变形能力强，对地基承载能力、平整度要求较低，工程实际造价比同类跨径的桥、涵洞相近或较低。

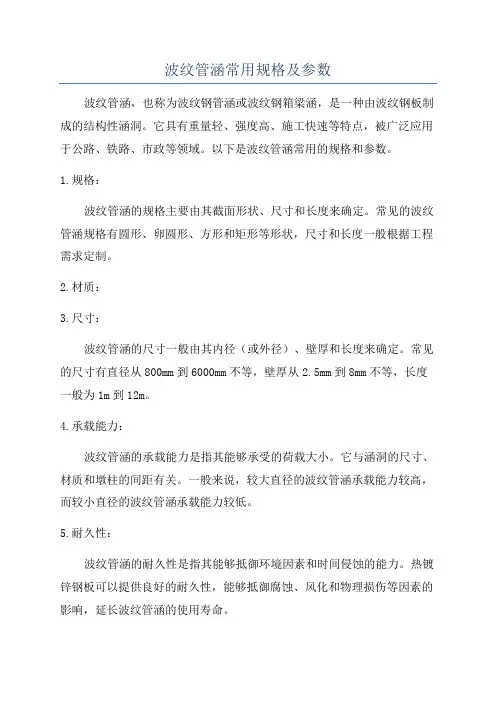

波纹管涵常用规格及参数波纹管涵，也称为波纹钢管涵或波纹钢箱梁涵，是一种由波纹钢板制成的结构性涵洞。
它具有重量轻、强度高、施工快速等特点，被广泛应用于公路、铁路、市政等领域。
以下是波纹管涵常用的规格和参数。
1.规格：波纹管涵的规格主要由其截面形状、尺寸和长度来确定。
常见的波纹管涵规格有圆形、卵圆形、方形和矩形等形状，尺寸和长度一般根据工程需求定制。
2.材质：3.尺寸：波纹管涵的尺寸一般由其内径（或外径）、壁厚和长度来确定。
常见的尺寸有直径从800mm到6000mm不等，壁厚从2.5mm到8mm不等，长度一般为1m到12m。
4.承载能力：波纹管涵的承载能力是指其能够承受的荷载大小。
它与涵洞的尺寸、材质和墩柱的间距有关。
一般来说，较大直径的波纹管涵承载能力较高，而较小直径的波纹管涵承载能力较低。
5.耐久性：波纹管涵的耐久性是指其能够抵御环境因素和时间侵蚀的能力。
热镀锌钢板可以提供良好的耐久性，能够抵御腐蚀、风化和物理损伤等因素的影响，延长波纹管涵的使用寿命。
6.安装方式：波纹管涵的安装方式通常有两种：沟槽式和块状式。
沟槽式安装是将波纹管涵安装在挖成的沟槽中，然后用土方进行填充。
块状式安装是将波纹管涵的两端固定在墩柱上，形成独立的涵洞。
7.连接方式：波纹管涵的连接方式主要有焊接和螺栓连接两种。
焊接连接需要在波纹管涵的接口处进行焊接，可以提供较好的密封性和强度。
螺栓连接是通过螺栓和螺母将波纹管涵的接口固定在一起，方便拆卸和更换。
8.防水措施：为了保证波纹管涵的防水性能，一般采取防水涂层和密封胶条等措施。
防水涂层可以提供额外的防水保护，密封胶条可以填充接口间的缝隙，防止水的渗漏。
总之，波纹管涵的规格和参数与其结构形式、材质、尺寸、承载能力、耐久性、安装方式、连接方式和防水措施有关。
根据具体工程需求，选择适宜的规格和参数，可以确保波纹管涵的安全性和使用寿命。

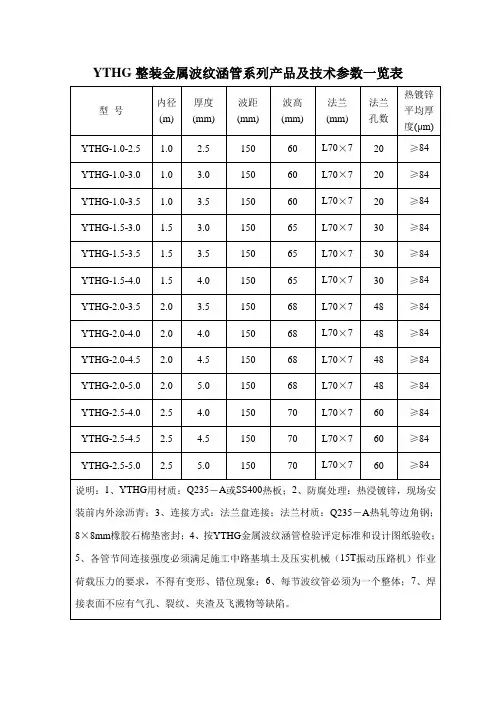

1 概述钢波纹涵管（YTHG）是替代圆管涵、盖板涵、拱涵和小桥的优质公路建材。
该产品具有工期短、重量轻、安装方便、耐久性好、工程造价低、抗变形能力强、减少通车后养护成本等特点，尤其应用在高寒冻土地区，软土路基地带，具有明显的经济效益。
钢波纹涵管有圆形、椭圆形、半圆形等，进出口也可按照边坡比例做成斜口，加工波纹管管径范围Φ0.5m～Φ8m，管壁厚度为3mm～7mm，能够满足填土0.5m～40m 厚的需要。
2 钢波纹涵管在国内外的发展史1896年美国率先进行钢波纹管通道、钢波纹涵管的可行性研究；1923年美国铁路工程协会在伊利诺斯州的中央铁路应用钢波纹管通道进行实体测试；1929年加拿大首座钢波纹管用于一煤矿中；1931年澳大利亚首次建成8米汽车通道一座；1990年日本高速公路设计规范制定了钢波纹管设计技术规范，随着钢波纹管在世界各地的安装使用，证明了此种结构在各种使用情况下的通用性，而且其寿命已超过了设计寿命。
我国使用金属波纹管涵是从2001年以后，通过近几年的市场开发，已在河北、内蒙古、青海、宁夏、新疆、西藏等省市区的公路建设中得到广泛应用。
3 钢波纹涵管在繁五线的应用情况省道繁五线建设项目部承建的西留属至茹村段地处代县、繁峙、五台县境内，沿线铁矿资源相当丰富，大、小铁矿、磁选厂共计70多座，每天往返于该路段拉运铁矿、矿粉的车辆达2500多辆（单车吨位均在70吨以上）。
2005年繁五线K20+987与K21+015两处使用了钢波纹管涵，涵洞洞身长9米，洞口形式为八字，孔径为1米，管壁厚度3MM，基础垫层为15CM水泥稳定砂砾，采用振动压路机碾压，压实度不小于95%，填土高度60CM。
该产品质量保证期50年，孔径为1米的钢波纹管涵工程造价2328元/延米。
4 钢波纹管涵路基施工技术要求4.1 挖基修建钢波纹管涵，一般要在天然地面或经严格夯实的填土上先挖掘埋设管道的沟槽。
挖槽宽不但应方便管侧填土的夯填，而且还应满足设计上需要的基础宽度。
pe波纹管规格型号说明书产品概述：高密度聚乙烯(HDPE)双壁波纹管简称PE波纹管。
HDPE双壁波纹管是一种具有环状结构外壁和平滑内壁的新型管材，80年代初在德国首先研制成功。
经过十多年的发展和完善，已经由单一的品种发展到完整的产品系列。
在生产工艺和使用技术上已经十分成熟。
由于其优异的性能和相对经济的造价，在欧美等发达国家已经得到了极大的推广和应用。
规格型号：Pe波纹管的型号规格比较多，常见的有DN110、DN150、DN225、DN300、DN600等。
Pe波纹管的内部是使用了中空环形的结构，增强了环刚度、强度、及韧性，耐冲击性能比较高，不容易损坏。
Pe波纹管是一种重量比较轻，且耐高压性能好，韧性也比好的一种材料，使用的寿命也会比较久。
此外，pe波纹管内壁是比较光滑的，液体在通过的时候，带来的阻力是非常小的。
Pe波纹管使用时需注意什么1、在使用pe波纹管的时候，是要控制好管道内部产生的杂质。
要知道，管道内杂质比较高的话，容易对管道内部产生摩擦，从而影响到波纹管的质量，降低其使用寿命。
2、Pe波纹管在使用的过程中，还有可能会由于外界的各种因素，而导致使用的寿命降低。
因而使用者需对pe波纹管做好安全保护措施，避免受到外力的损坏。
3、pe波纹管在保养的时候，是要确保空气的流通，且储藏室内的温度是不可超过40度的。
要是pe波纹管需要放置在开放的环境中，且长时间受到太阳暴晒的话，则需要做好遮盖工作。
4、Pe波纹管是使用高密度的聚乙烯材料制作而成的，具有的性能也是比较高的，只是其稳定性会比较差，在温度产生变化后，也会进行相应的变化。
要是长时间使用，则要确保液体的温度在45度以内。
HDPE双壁波纹管规格尺寸表HDPE（高密度聚乙烯）双壁波纹管是一种常用的管道材料，其独特的设计结构提供了优异的性能和可靠性。
在各种建筑、工程和农业应用中广泛使用的HDPE双壁波纹管在设计和安装过程中需要准确了解其规格尺寸，以确保管道系统高效运行。
下面是HDPE双壁波纹管的规格尺寸表，以帮助您更好地了解和选择合适的管道。
1. HDPE双壁波纹管的材质和特点HDPE双壁波纹管采用高密度聚乙烯材料制成，具有以下特点：1.1 优异的耐腐蚀性：HDPE材料具有较强的耐化学物质侵蚀性，能够应对各种酸、碱等腐蚀性介质，保证管道的稳定性和使用寿命。
1.2 高强度和轻质：HDPE双壁波纹管具有较高的强度和刚度，可以在较大的负荷下工作，同时重量较轻，便于运输和安装。
1.3 优异的耐磨性：HDPE双壁波纹管内外壁表面光滑，具有良好的耐磨性，能够减少流体的摩擦损失，提高传输效率。
1.4 良好的密封性能：HDPE双壁波纹管采用橡胶密封圈连接，能够保证管道的良好密封性，防止泄漏，减少维修和运维成本。
2. HDPE双壁波纹管的规格尺寸表HDPE双壁波纹管的规格尺寸表如下所示：管径（mm）| 外径（mm）| 内径（mm）------------ | ------------| ------------110 | 130 | 95160 | 190 | 140200 | 225 | 175250 | 280 | 215315 | 355 | 275400 | 445 | 345500 | 560 | 435630 | 710 | 550注：以上数据仅供参考，具体规格尺寸以实际产品为准。
3. HDPE双壁波纹管的应用领域HDPE双壁波纹管由于其特殊的结构和性能，在以下领域得到广泛应用：3.1 市政工程：HDPE双壁波纹管可用于排水管道、雨水收集系统、通风管道等市政工程领域，有效提高城市排水能力和环境保护水平。
3.2 农业灌溉：HDPE双壁波纹管可用于灌溉系统的输水管道，具有耐腐蚀、抗UV性能，适应农田复杂环境的需求。

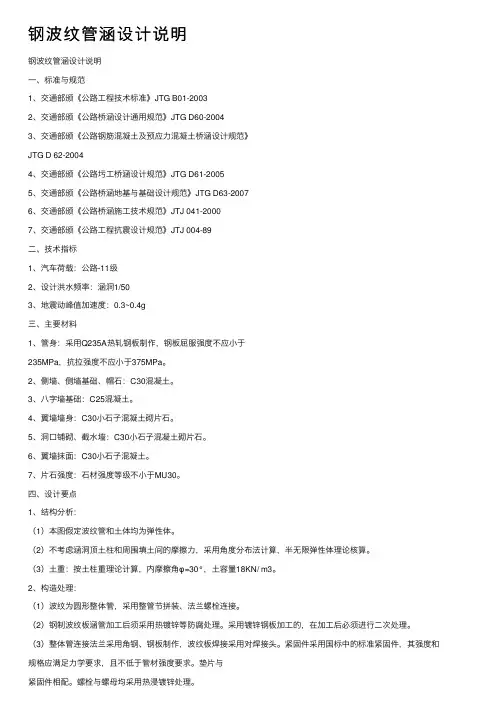

钢波纹管涵设计说明钢波纹管涵设计说明⼀、标准与规范1、交通部颁《公路⼯程技术标准》JTG B01-20032、交通部颁《公路桥涵设计通⽤规范》JTG D60-20043、交通部颁《公路钢筋混凝⼟及预应⼒混凝⼟桥涵设计规范》JTG D 62-20044、交通部颁《公路圬⼯桥涵设计规范》JTG D61-20055、交通部颁《公路桥涵地基与基础设计规范》JTG D63-20076、交通部颁《公路桥涵施⼯技术规范》JTJ 041-20007、交通部颁《公路⼯程抗震设计规范》JTJ 004-89⼆、技术指标1、汽车荷载：公路-11级2、设计洪⽔频率：涵洞1/503、地震动峰值加速度：0.3~0.4g三、主要材料1、管⾝：采⽤Q235A热轧钢板制作，钢板屈服强度不应⼩于235MPa，抗拉强度不应⼩于375MPa。
2、侧墙、侧墙基础、帽⽯：C30混凝⼟。
3、⼋字墙基础：C25混凝⼟。
4、翼墙墙⾝：C30⼩⽯⼦混凝⼟砌⽚⽯。
5、洞⼝铺砌、截⽔墙：C30⼩⽯⼦混凝⼟砌⽚⽯。
6、翼墙抹⾯：C30⼩⽯⼦混凝⼟。
7、⽚⽯强度：⽯材强度等级不⼩于MU30。
四、设计要点1、结构分析：（1）本图假定波纹管和⼟体均为弹性体。
（2）不考虑涵洞顶⼟柱和周围填⼟间的摩擦⼒，采⽤⾓度分布法计算，半⽆限弹性体理论核算。
（3）⼟重：按⼟柱重理论计算，内摩擦⾓φ=30°，⼟容量18KN/ m3。
2、构造处理：（1）波纹为圆形整体管，采⽤整管节拼装、法兰螺栓连接。
（2）钢制波纹板涵管加⼯后须采⽤热镀锌等防腐处理。
采⽤镀锌钢板加⼯的，在加⼯后必须进⾏⼆次处理。
（3）整体管连接法兰采⽤⾓钢、钢板制作，波纹板焊接采⽤对焊接头。
紧固件采⽤国标中的标准紧固件，其强度和规格应满⾜⼒学要求，且不低于管材强度要求。
垫⽚与紧固件相配。
螺栓与螺母均采⽤热浸镀锌处理。
（4）管壁及配套附件均经过热浸镀锌处理，其镀锌层的平均厚度⼤于84um。
涵管运⾄施⼯现场后，⼯地现场涂刷两边沥青。

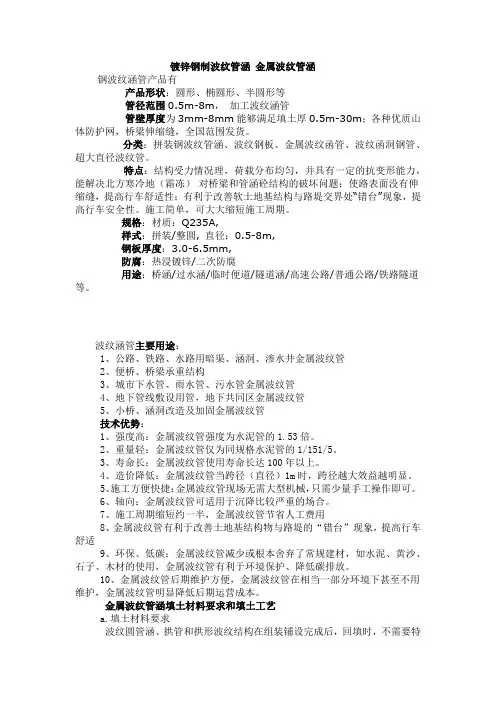

镀锌钢制波纹管涵金属波纹管涵钢波纹涵管产品有产品形状：圆形、椭圆形、半圆形等管径范围0.5m-8m，加工波纹涵管管壁厚度为3mm-8mm能够满足填土厚0.5m-30m；各种优质山体防护网，桥梁伸缩缝，全国范围发货。
分类：拼装钢波纹管涵、波纹钢板、金属波纹函管、波纹函洞钢管、超大直径波纹管。
特点：结构受力情况理，荷载分布均匀，并具有一定的抗变形能力，能解决北方寒冷地（霜冻）对桥梁和管涵砼结构的破坏问题；使路表面没有伸缩缝，提高行车舒适性；有利于改善软土地基结构与路堤交界处“错台”现象，提高行车安全性。
施工简单，可大大缩短施工周期。
规格：材质：Q235A,样式：拼装/整圆, 直径：0.5-8m,钢板厚度：3.0-6.5mm,防腐：热浸镀锌/二次防腐用途：桥涵/过水涵/临时便道/隧道涵/高速公路/普通公路/铁路隧道等。
波纹涵管主要用途：1、公路、铁路、水路用暗渠、涵洞、渗水井金属波纹管2、便桥、桥梁承重结构3、城市下水管、雨水管、污水管金属波纹管4、地下管线敷设用管，地下共同区金属波纹管5、小桥、涵洞改造及加固金属波纹管技术优势：1、强度高：金属波纹管强度为水泥管的1.53倍。
2、重量轻：金属波纹管仅为同规格水泥管的1/151/5。
3、寿命长：金属波纹管使用寿命长达100年以上。
4、造价降低：金属波纹管当跨径（直径）1m时，跨径越大效益越明显。
5、施工方便快捷：金属波纹管现场无需大型机械，只需少量手工操作即可。
6、轴向：金属波纹管可适用于沉降比较严重的场合。
7、施工周期缩短约一半，金属波纹管节省人工费用8、金属波纹管有利于改善土地基结构物与路堤的“错台”现象，提高行车舒适9、环保、低碳：金属波纹管减少或根本舍弃了常规建材，如水泥、黄沙、石子、木材的使用，金属波纹管有利于环境保护、降低碳排放。
10、金属波纹管后期维护方便，金属波纹管在相当一部分环境下甚至不用维护，金属波纹管明显降低后期运营成本。
金属波纹管涵填土材料要求和填土工艺a.填土材料要求波纹圆管涵、拱管和拱形波纹结构在组装铺设完成后，回填时，不需要特殊的填土材料，用一般土质即可。

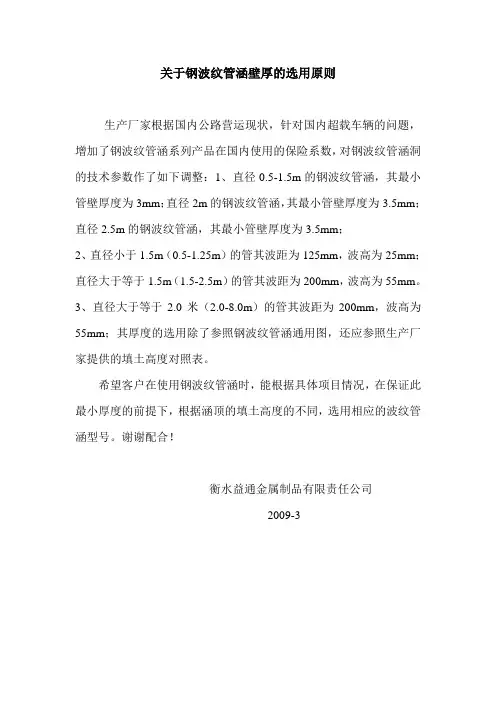

关于钢波纹管涵壁厚的选用原则
生产厂家根据国内公路营运现状，针对国内超载车辆的问题，增加了钢波纹管涵系列产品在国内使用的保险系数，对钢波纹管涵洞的技术参数作了如下调整：1、直径0.5-1.5m的钢波纹管涵，其最小管壁厚度为3mm；直径2m的钢波纹管涵，其最小管壁厚度为3.5mm；直径2.5m的钢波纹管涵，其最小管壁厚度为3.5mm；
2、直径小于1.5m（0.5-1.25m）的管其波距为125mm，波高为25mm；直径大于等于1.5m（1.5-2.5m）的管其波距为200mm，波高为55mm。
3、直径大于等于2.0米（2.0-8.0m）的管其波距为200mm，波高为55mm；其厚度的选用除了参照钢波纹管涵通用图，还应参照生产厂家提供的填土高度对照表。
希望客户在使用钢波纹管涵时，能根据具体项目情况，在保证此最小厚度的前提下，根据涵顶的填土高度的不同，选用相应的波纹管涵型号。
谢谢配合！
衡水益通金属制品有限责任公司
2009-3。
说明一、技术标准与设计规范1、交通部部颁《公路工程技术标准》（JTG B01-2003）2、交通部部颁《公路桥涵设计通用规范》（JTG D60-2004）3、交通部部颁《公路圬工桥涵设计规范》（JTG D61-2005）4、交通部部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）5、交通部部颁《公路桥涵地基与基础设计规范》（JTJ024-85）6、交通部部颁《公路涵洞通道用波纹钢管（板）》（JT/T791-2010）二、技术指标1、钢波纹管涵洞截面形状：圆形2、跨径： 2.0m、4.0m、4.5m3、涵洞管壁厚度： 3.5mm、4.5mm、5.0mm4、管顶填高：(1)直径2米,壁厚3.5mm，管顶填土范围0.6-15m（2）直径4米,壁厚4.5mm，管顶填土范围1.0-10m（3）直径4.5米,壁厚5.0mm，管顶填土范围1.1-12m5、涵洞交角：0°-45°6、设计荷载：公路-Ⅰ级7、地震动峰值加速度系数：0.10g以上8、地基容许承载力：150KPa以上9、填土容重：γ＝22KN/m3三、主要材料1、管身：采用Q235（SS400）热轧钢板制作，钢板屈服强度不应小于235MPa，抗拉强度不应小于375MPa2、洞口墙墙身、八字墙墙身：M7.5砂浆砌块石3、洞口墙基础、八字墙基础：M7.5砂浆砌片石4、河床铺砌、隔水墙：M7.5砂浆砌片石。
5、洞口护坡：M7.5砂浆砌片石。
6、勾缝：M7.5砂浆。
7、缘石：C20混凝土8、片石强度：石材强度等级不小于MU30。
四、设计要点1、设计荷载：公路－Ⅰ级2、设计计算：⑴本图假定波纹管和土体均为弹性体。
⑵活载计算理论：不考虑涵洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半无限弹性体理论核算。
⑶由于我国未颁布相应的设计规范，本项目参考ASTM方法进行结构计算。
ASTM方法即指美国材料协会ASTM的技术规范“standard practice for structural design of corrugated steel pipe,pipe-arches,and arches for storm and sanitary sewers and other buried applications”设计荷载中土的恒载采用管上的土柱荷载，活载采用我国汽车荷载公路I级。
不锈钢波纹管的规格一、不锈钢波纹管的概述不锈钢波纹管是一种用于输送流体或气体的管道材料，由不锈钢制成。
它具有高强度、耐腐蚀、耐高温等优点，在工业领域得到广泛应用。
不同规格的不锈钢波纹管适用于不同的工程需求，下面将详细介绍几种常见的规格。
二、DN15不锈钢波纹管DN15是指管道的内径为15毫米，这种规格的不锈钢波纹管通常用于低压、小流量的流体输送。
它适用于一些小型的工程项目，例如家用燃气管道、给水管道等。
DN15不锈钢波纹管的特点是结构紧凑、重量轻，安装方便，但其输送能力有限，不能用于大流量的工程。
三、DN25不锈钢波纹管DN25不锈钢波纹管的内径为25毫米，比DN15的管道更大，适用于中等流量的流体输送。
它常用于工业领域，例如化工厂、制药厂等。
DN25不锈钢波纹管具有较高的耐压能力和耐腐蚀性能，适用于一些要求较高的工程项目。
四、DN40不锈钢波纹管DN40不锈钢波纹管的内径为40毫米，比DN15和DN25的管道更大，适用于大流量的流体输送。
它常用于工业生产线、大型建筑工程等。
DN40不锈钢波纹管的优点是输送能力强，能够满足大流量的需求，但由于管道尺寸较大，安装时需要一定的专业知识和技巧。
五、DN50不锈钢波纹管DN50不锈钢波纹管的内径为50毫米，是常见的大口径管道规格之一。
它适用于大型工业设备、管道系统等。
DN50不锈钢波纹管的特点是承压能力强、耐腐蚀性好，适用于一些高压、高温的工程项目。
六、其他规格的不锈钢波纹管除了以上几种常见的规格外，还有一些其他规格的不锈钢波纹管，例如DN20、DN32、DN65等。
这些规格的不锈钢波纹管在工程中也有一定的应用，根据具体的工程需求选择合适的管道规格是非常重要的。
七、总结不锈钢波纹管的规格多种多样，每种规格都有其特点和应用范围。
在选择不锈钢波纹管时，需要考虑流体输送的压力、流量以及环境条件等因素，以确保管道的安全性和可靠性。
同时，在安装和使用过程中，也需要严格按照相关标准和要求进行操作，以保证工程的顺利进行。
标题：国标HDPE双壁波纹管外径及壁厚表一、概述HDPE双壁波纹管作为一种常见的排水管道，在市政工程及建筑工程中得到了广泛应用。
该类管道具有轻质、高强度、耐腐蚀、抗老化等特点，因此备受青睐。
而对于HDPE双壁波纹管的外径及壁厚规格了解对于相关工程设计和施工具有重要意义。
本文将主要介绍国家标准下HDPE双壁波纹管的外径及壁厚表。
二、HDPE双壁波纹管规格1. 外径表根据国家标准，HDPE双壁波纹管的外径分为SN4、SN8、SN10三类。
其中，SN4类管道的公称外径范围为200mm-1000mm；SN8类管道的公称外径范围为200mm-800mm；SN10类管道的公称外径范围为200mm-600mm。
2. 壁厚表HDPE双壁波纹管的壁厚则根据外径分类，在国家标准中也有详细的规定。
如以SN8类管道为例，其壁厚范围从4mm-6.5mm不等。
三、HDPE双壁波纹管应用HDPE双壁波纹管的应用范围非常广泛，包括市政排水工程、道路排水工程、城市公共设施等方面。
在这些领域，HDPE双壁波纹管以其耐腐蚀、耐磨损、抗老化等特点，为工程建设提供了可靠支撑。
四、HDPE双壁波纹管特点1. 轻质HDPE双壁波纹管由于采用高密度聚乙烯材料制成，因此具有较轻的重量。
这一特点在施工过程中大大减轻了劳动强度，提高了施工效率。
2. 高强度HDPE双壁波纹管在设计方面充分考虑到了管道的承载能力，具有较高的抗压性能，能够承受地下车辆荷载和地表车辆荷载，能够满足工程的要求。
3. 耐腐蚀该类管道材质的选择使其具有很好的耐腐蚀性能，能够抵御土壤中的化学腐蚀、微生物侵蚀等，延长了管道的使用寿命。
4. 抗老化HDPE双壁波纹管还具有良好的抗老化性能，能够在恶劣的环境中长期使用而不出现老化开裂的情况。
五、结语HDPE双壁波纹管的外径及壁厚表对于工程设计、选材及施工等方面起着至关重要的作用。
能够准确了解并遵循国家标准下的规格对于保障工程质量和安全具有重要意义。
不锈钢金属波纹软管详细参数
不锈钢金属波纹软管是一种用于输送各种介质的管道连接元件，主要由内层管材、外层管材和波纹管材组成。
该软管具有极强的抗压能力和较高的柔韧性，同时还具有很好的耐高温、抗腐蚀和耐磨损性能，广泛应用于石油、化工、冶金、电力、航空航天等行业。
以下是不锈钢金属波纹软管的详细参数：
1.管材材质：
不锈钢波纹管：采用优质的不锈钢材料（如304、316L等），具有良好的耐腐蚀性能和高强度。
2.内径和外径：
内径范围：3mm - 300mm
外径范围：8mm - 400mm
3.波纹管的结构：
波纹管可分为两种结构：单层波纹和多层波纹。
单层波纹由一层不锈钢带制成，多层波纹由多层不锈钢带叠加制成。
4.波纹管的螺距和深度：
螺距范围：2mm - 50mm
深度范围：0.25mm - 2.0mm
5.波纹管的长度：
根据客户要求，波纹管的长度可以按照标准长度提供，也可以根据用户需要定制。
6.承压能力：
7.耐温性能：
8.连接方式：
9.应用领域：
10.标准和认证：
以上是不锈钢金属波纹软管的详细参数，这种管道连接元件具有良好的性能和可靠的安全性，能够满足不同行业的需求。
在选择和使用时，需根据实际工作条件和介质特性进行合理的选择。
双壁波纹管规格双壁波纹管规格双壁波纹管作为一种重要的管道材料，广泛应用于建筑、电力、石油、化工等行业中。
其具有耐高温、耐腐蚀、抗压强度高等优良特性，成为众多管道选材中的首选。
双壁波纹管规格是我们选择双壁波纹管时首先需要了解的内容，以下是一些常见的双壁波纹管规格介绍。
一、直径：双壁波纹管的直径是其规格的重要参数之一，其常见直径在20mm到2000mm之间，可按客户需求定制非标尺寸的双壁波纹管。
直径越大，可传输的流体体积和流量也越大。
二、壁厚：壁厚是双壁波纹管的另一个重要参数，影响着其强度和耐压性。
常见的壁厚为2.5-4.0mm。
需要特别注意的是，双壁波纹管的壁厚应按照实际需要选择，过薄会影响强度，过厚则会增加流阻，影响流量。
三、长度：双壁波纹管的长度也是需要关注的规格参数，根据应用需求，产商一般提供2米至6米的双壁波纹管长度。
需要定制长度的用户也可以向供应商提出。
四、颜色：与传统管道材料一样，双壁波纹管的颜色也是其规格范围之一。
一般来说，双壁波纹管可分为黑色、灰色、白色等颜色。
此外，彩色双壁波纹管也会根据市场需求进行生产。
不同的颜色也可以用于管道类别的区分。
五、耐用年限：双壁波纹管的使用寿命也是其规格参数之一。
不同的双壁波纹管品牌和材质由于质量优异与否，其耐用年限也会各有不同。
常规的耐用年限为10年至50年。
以上是常见双壁波纹管规格的介绍，而在选择双壁波纹管时，我们也应注意到一些相关参数，如工作压力、温度等。
只有了解这些参数，才能从众多的双壁波纹管中选择到最适合自己需求的产品。
双壁波纹管的检测与标准在使用双壁波纹管时，其质量是关键因素之一，而质量的基本保证来自于产品的质检过程。
产品的检验标准以及检验过程，是保证产品质量的一系列准则。
同样地，双壁波纹管也有其相关的检验标准和检验过程，以保证其质量和安全性。
一、双壁波纹管的检查标准：1.外观质量:双壁波纹管应该无明显挫伤，损伤，裂纹等明显缺陷，表面不应有毛刺，焊渣，气泡等缺陷，波形应整齐、清晰、平滑，表面应没有明显污迹和油痕，卷芯紧实整齐。
涟漪管规格参数
涟漪管规格参数
塑料涟漪管
（PA、PE、PP），宽泛用于机床机械及电箱控制柜的走线联接，并有塑
料迅速接头配套。
本企业的产品规格齐备，颜色黑灰及本色等，产品雅观、轻
便、耐用，宽泛应用于汽车线束、电子、机械线束等领域，代替了本来的 PVC 及金属护套产品 ,成为市场上用途宽泛的线束护套产品。
塑料涟漪管
分类
塑料涟漪管分两种，一种是完整气密、水密的，比如用于运载火箭的推动
剂输送，煤气、热水器；另一种是用带料连续卷绕的，一般卷绕的涟漪管用于
保护电缆，比如磁卡电话机、机床，而台灯的涟漪管是在生产过程中夹入钢
丝。
PA尼龙软管（ PA）,采纳入口改性原料制成，是涟漪管种的高新产品，高
韧性，高抗冲，曲折性能好，高耐温，表面光明，耐摩擦、耐化学腐化、阻燃、
电气绝缘性 >200MΩ，不含卤素环保阻燃，宽泛应用于汽车线束、电子、机械线
束等领域。
温度范围： -40℃～140℃；短时间 205℃
主要应用；仪表、控制柜、设施制造、工程安装、火车，汽车，地铁，机
床机械，自动化控制等行业；
注 :
1.各样规格管材分阻燃与不阻燃；
2.管材分张口与闭嘴；
3.管材颜色 ,长度和包装有特别要求 ,可由供需两方约定；
4.全部管材的规格 ,内径 ,外径以毫米为单位。
1 / 1。
