华苑站基坑开挖土压力与咬合桩内力变形实测分析

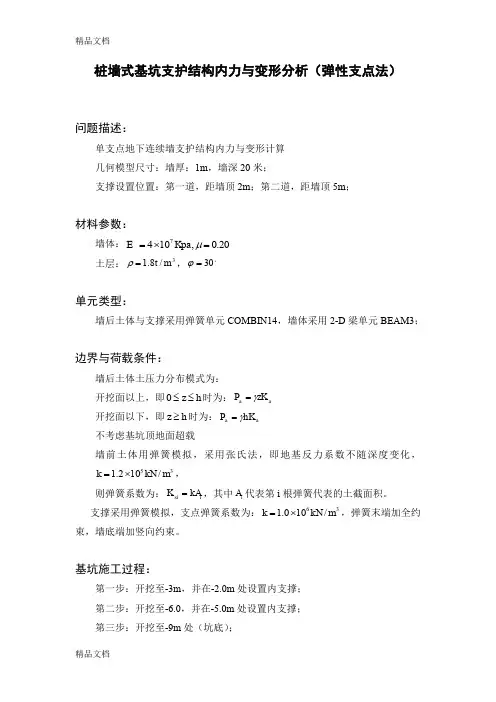

桩墙式基坑支护结构内力与变形分析（弹性支点法）问题描述：单支点地下连续墙支护结构内力与变形计算几何模型尺寸：墙厚：1m ，墙深20米；支撑设置位置：第一道，距墙顶2m ；第二道，距墙顶5m ；材料参数：墙体：20.0,104E 7=⨯=μKpa土层：3m /t 8.1=ρ，。

30=ϕ单元类型：墙后土体与支撑采用弹簧单元COMBIN14，墙体采用2-D 梁单元BEAM3；边界与荷载条件：墙后土体土压力分布模式为：开挖面以上，即h z ≤≤0时为：a a zK P γ=开挖面以下，即h z ≥时为：a a hK P γ=不考虑基坑顶地面超载墙前土体用弹簧模拟，采用张氏法，即地基反力系数不随深度变化，35/102.1m kN k ⨯=，则弹簧系数为：i si kA K =，其中i A 代表第i 根弹簧代表的土截面积。

支撑采用弹簧模拟，支点弹簧系数为：36/100.1m kN k ⨯=，弹簧末端加全约束，墙底端加竖向约束。

基坑施工过程：第一步：开挖至-3m ，并在-2.0m 处设置内支撑；第二步：开挖至-6.0，并在-5.0m 处设置内支撑；第三步：开挖至-9m 处（坑底）；计算过程：1 启动ANSYS：1a GUI：开始>程序>ANSYS*.*>ConfigureANSYS Products2b 指定工作目录，给定作业名，Run2 选择问题类型：GUI：Main Menu>Preferences 选取Structural3 定义单元类型：3a GUI Main Menu>Preferences>Element Type>Add/Edit/Delete3b 定义单元类型：选地下连续墙单元类型定义为梁（beam）3号单元，内支撑和内侧单元类型为COMBIN 14 号单元；K2选择2-D longitudinal4定义实常数：地下连续墙取1m进行计算，实常熟编号为1，输入如下：图1实常数输入图2输入支承弹簧系数图3 输入土弹簧系数5定义材料属性：地下连续墙的属性定义为线弹性、各向同性，输入压缩模量与泊松比；6显示和设置工作平面7 图示编号显示控制：打开NODE8 创建墙体单元结点9 Copy墙体单元结点生成土弹簧单元末端结点：图4单元结点10 创建有限元模型首先输入命令连接关键点/prep7 (enter)Type,1 (enter)Real，1 (enter)Mat,1 (enter)*do,i,1,20 (enter)E，I，I+1*enddoType,2 (enter)Real，3 (enter)Mat,2 (enter)*do,i,1,21 (enter)E,i,100+i (enter)*enddo (enter)Real，2E，3,203Real，2E，6,20611设置分析选项：11a GUI:Main Menu>Solution>Analysis Type>Analysis Options 11b 打开大变形效应。

深基坑开挖中的变形监测与分析深基坑开挖是建设过程中常见的一项地下工程，它通常用于建造高层建筑、地下车库和地铁等项目。

开挖深基坑时，土壤和岩石的变形会带来一系列工程问题，因此变形监测与分析成为了工程建设中非常重要的一环。

深基坑开挖过程中的变形主要包括沉降、倾斜和变形等。

这些变形可能会对周围环境和结构造成潜在的威胁，因此及时准确地监测和分析变形现象是确保工程安全的重要措施。

变形监测通常通过传感器获取数据，这些传感器可以安装在基坑周边、变形引起的建筑物或深埋到基坑内部。

传感器可以测量土体和岩石的沉降、倾斜、位移等变形参数。

通过实时监测变形数据，工程人员可以了解基坑开挖对地下环境的影响，并及时采取措施防止可能的事故发生。

变形监测数据的分析需要借助专业的软件和算法，其中最常用的方法是基于数学模型的回归分析。

这种方法可以通过对监测数据进行曲线拟合，预测土体和岩石未来的变形趋势。

另外，还可以采用图像处理技术对变形监测数据进行可视化处理，使得工程人员能够更直观地观察到变形的情况。

变形监测和分析帮助工程师了解基坑开挖过程中的土体和岩石变形规律，为工程安全提供重要参考。

通过监测和分析变形数据，可以及时发现变形异常，并采取措施进行调整或加固。

例如，对于发现的沉降问题，可以通过增加支撑或加固地基的方式进行处理。

对于倾斜问题，可以通过调整开挖速度或采取减震措施来减小倾斜角度。

通过对变形监测和分析的全面理解，可以最大程度地降低工程风险，确保基坑开挖的顺利进行。

除了已经提到的数学模型和图像处理技术外，工程师还可以借助地质雷达、激光扫描等先进技术来监测和分析变形。

这些先进技术可以提供更精确的数据和更立体的变形图像，帮助工程师做出更准确的判断和决策。

在深基坑开挖中，变形监测和分析是确保工程安全的重要环节。

通过及时监测变形数据，了解土体和岩石的变形规律，并通过分析预测未来的变形趋势，工程人员可以有效地掌握基坑开挖过程中的风险，及时采取措施避免事故的发生。

基坑支护结构内力变形监测分析摘要当前我国各地频繁出现深大基坑工程，为此我们要有效地控制基坑周围地层位移，同时基坑内力变形控制要求越来越严格。

本文首先概述了基坑支护结构内力变形监测要求，论述了基坑支护结构内力变形的控制措施，最后提出了相关配套措施，同时基坑工程的支护体系设计与施工和土方开挖都要因地制宜。

关键词基坑工程；支护结构；内力变形随着现代化城市进程的不断扩张，我国的基坑工作也在不断的增加，同时也伴随着风险和质量的不断增加。

而基坑工作是一项综合性很强的系统工程，它包括了基坑支护体系的设计施工和土方开挖，这就要求各个部门的技术人员之间要进行密切的配合。

同时基坑工程在每个地方表现出来的差异性也不一样，受到各个方面因素的影响，每个基坑的变形情况也不同，而其中一个很大的影响因素就是开挖地区的土体物理性状。

1 基坑支护结构内力变形监测要求基坑的变形现象主要体现在在3个方面，支护墙体的变形、基坑底部的突起以及地表不同程度的沉降。

其中对支护结构变形的预测是作为基坑变形的一项最常见的预测，因为基坑支护墙墙体的变形就会导致墙体的的外侧地面发生变化，促使基坑内的位移和底部土体的拱起。

由于受到地质水以及各方面的影响就使得我们在实验室内而得到的支护机构应力变形等数据域实际测量工作中得到的数据还是有很大的差距的。

为看了让实际检测的数据和实验得要的理论数据相一致，我们就可以从实际的检测到的数据用反分析的方法去修改计算机模型中的一些参数，再根据这些参数，运用正分析的方面从而计算出下一个施工阶段的数据。

2 基坑支护结构内力变形的控制措施2.1 控制要求基坑变形主要控制方法主要为加深、加刚、加固、降水、随挖随撑，增加维护结构和支撑的刚度，增加围护结构的入土深度，加固被动区土体，控制降水减少开挖时间，随挖随撑，缩短暴露。

2.2 控制措施2.2.1 冻结＋排桩支护技术地基冻结排装桩伐法顾名思义就是将两种技术互相结合取长补短，是一种大胆的技术创新，将含有水的地基坑的封水结构，利用排桩和内部的支撑系统来作为受力层用来抵抗水土带来的压力。

《地铁站基坑开挖变形规律及影响因素研究》篇一一、引言在现代化城市的建设过程中，地铁站作为城市交通的重要组成部分，其建设和运营对城市发展起着至关重要的作用。

而基坑开挖作为地铁站建设中的关键环节，其开挖过程中的变形规律及影响因素的研究对于保证工程安全、提高施工效率具有重要意义。

本文旨在探讨地铁站基坑开挖的变形规律，并分析其影响因素，为实际工程提供理论支持。

二、地铁站基坑开挖变形规律1. 基坑开挖过程中的变形特点在地铁站基坑开挖过程中，由于土体卸载、应力重分布等因素，基坑周边土体发生变形。

这种变形主要表现为基坑侧壁的位移和沉降。

其中，侧壁位移主要表现为水平位移和垂直位移，而沉降则主要发生在基坑底部。

2. 变形规律分析根据实际工程数据和理论分析，基坑开挖过程中的变形规律主要表现在以下几个方面：（1）基坑侧壁的水平位移随着开挖深度的增加而增大，呈现出明显的时空效应；（2）基坑底部的沉降随时间逐渐发展，且沉降量与开挖深度和土质条件密切相关；（3）基坑变形在空间上具有不均匀性，即不同部位的变形量存在差异。

三、影响因素分析基坑开挖变形受多种因素影响，主要包括以下几个方面：1. 土质条件：土的物理性质、力学性质、含水率等对基坑变形的发生和发展具有重要影响；2. 开挖方式：不同的开挖方式（如分步开挖、一次性开挖等）对基坑变形的影响不同；3. 支护结构：支护结构的类型、刚度、施工质量等对基坑变形的控制具有重要作用；4. 环境因素：如地下水位、周边建筑物、地下管线等对基坑变形的影响也不可忽视。

四、研究方法及实例分析1. 研究方法本研究采用现场监测、数值模拟和理论分析相结合的方法，对地铁站基坑开挖过程中的变形规律及影响因素进行深入研究。

2. 实例分析以某地铁站基坑开挖工程为例，通过现场监测获取了基坑开挖过程中的变形数据。

结合数值模拟软件，对不同工况下的基坑变形进行了模拟分析。

同时，根据理论分析，探讨了土质条件、开挖方式、支护结构等因素对基坑变形的影响规律。
