ub2442FXpro百灵达调音台说明书.pdf

音响培训计划1地点：酒店音响库。

时间：4月4日下午3点。

人员：任务：用两到三个小时要求学员完成对设备的基本认识，做到能认识各种以有设备和它的基本功能。

使用设备：调音台：1# 百灵达/16路UB2042FX-PRO2# ETC/10路ELEC-CONTROLMC10/23# ETC/10路ELEC-CONTROLMC10/24# 英奇/8路（坏）均衡器：1# 百灵达GEQ31022# 百灵达GEQ31023# PROSO （不常用）压限器1# 百灵达MDX4600反馈抑制器1# 百灵达DSP1124P效果器1# 百灵达DSP2042功放器1# 松下200W2# 松下400W3# 松下400W4# 普顿450W中低音箱1# 松下650W2# 松下650W3# BACHY （没有低音）4# ERIKA 100-200w(喇叭掉)5# ERIKA 100-200w(喇叭掉)6# ERIKA 100-200w(中音音箱1#松下250W2#松下250W反送音像1#松下160W2#松下160W有源音箱1#百灵达BX600(部分控制失效)2#百灵达GX112(部分控制失效)无绳麦克1# SHVER BETA58A2# SHVER BETA58A3# SHVER BETA58A4# SHVER BETA58A无绳麦克接收机1# SHVER2 # SHVER有线麦克SHVER BETA57 6个分频器音箱架5个麦克架5个S端子线1根SUB转音频1根莲花头音频线12根大三芯对大两芯4根大两芯单线4根大两芯双线5根卡农对大两芯2根卡农线 1.5米1根3米3根5米8根小三芯对莲花头1根音箱线结果：已完成。

2：时间：4月９日。

地点：酒店音响库。

任务：用三到五个小时，结合理论完成对各个设备的正确连接。

连线要点：1〉：连接顺序，如图表一：后附。

2》：系统中相连单元的电平配接１）：传声器于调音台之间要有足够高的灵敏度。

２）：音源设备于调音台之间应是０dB配接，但是可以灵活使用。

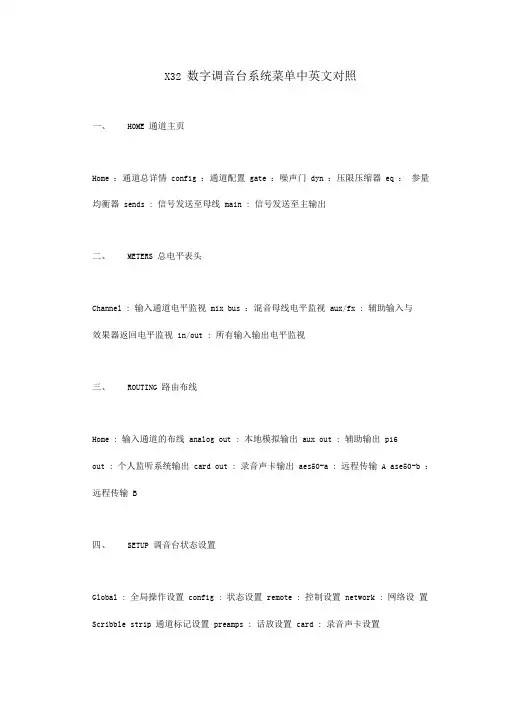

X32 数字调音台系统菜单中英文对照一、HOME 通道主页Home ：通道总详情config ：通道配置gate ：噪声门dyn ：压限压缩器eq ：参量均衡器sends : 信号发送至母线main : 信号发送至主输出二、METERS 总电平表头Channel : 输入通道电平监视mix bus ：混音母线电平监视aux/fx : 辅助输入与效果器返回电平监视in/out : 所有输入输出电平监视三、ROUTING 路由布线Home : 输入通道的布线analog out : 本地模拟输出aux out : 辅助输出p16out : 个人监听系统输出card out : 录音声卡输出aes50-a : 远程传输 A ase50-b ：远程传输 B四、SETUP 调音台状态设置Global : 全局操作设置config : 状态设置remote : 控制设置network : 网络设置Scribble strip 通道标记设置preamps : 话放设置card : 录音声卡设置Channel : 通道设置的存储effects : 效果器的存储routing : 路由布线的存储六、EFFECTS 效果器Home : 效果器的种类，输入总调整fx1-fx8 : 效果器1-8 的详细参数调整七、MUTE GRP 哑音编组编辑按钮八、UTILITY 其他功能当选择某一通道后，按下此按键，可存储该通道的一些参数或者调用原先存好的参数。

在某一菜单页面时，按下此按键可以弹出更细菜单。

此按键多用于通道，效果，和路由设置的存储。

数字调音台的设计生产厂商大部分在欧美和日本地区。

因此数字调音台的专业标示都会以英文为主。

国内用户假如英文不过关的话，可以选择在手机或者电脑上面安装类似《有道词典》和《金山词霸》的翻译软件，方便于我们的日常工作和学习。

百灵达的BASS音箱模拟说明书百灵达的BASS音箱模拟说明书1.1、主机面板1、（BASS V-AMP PRO部分，本文略）；2 、GAIN――控制BASS V-AMP 的失真度；3、VOLUME――控制所选预设音色的音量；4、BASS――控制均衡的低频部分；注：当按住TAP 键时，BASS 旋钮用来调整“DEEP”参数，即比BASS所控制的更低的频率部分。

5、MID――控制均衡的中低频部分；注：当按住TAP 键时，MID 旋钮用来控制”MID-SHIFT/SHARP”参数，MID-SHIFT 即中频的扫频控制，SHARP为BEHRINGER独特的滤波器控制，有些选取有些放大器模型可能不带有此项参数调节。

6、TREBLE――控制均衡的高频部分；注：当按住TAP 键时，TREBLE 旋钮用来控制“PRESENCE”参数，即比TREBLE所控制的更高的频率部分。

7、AMPS――选择需要的放大器模型，只转动AMPS 钮将选择白色标识的放大器模型，按住TAP 键同时转动AMPS 钮将可选择灰色标识的放大器模型。

注：当选取灰色标识的放大器模型时，主机面板的显示屏坐下方“17－32”指示灯会打开。

8、“A ～E ”――用来选择每组预设参数中的某个参数。

当处于“EDIT”模式时（同时按下主机面板中下方的两个方向键），这些键将用来控制以下功能：▲A：激活MIDI 功能，通过调整左右方向的方向键，可以选择用来发送和接受数据的MIDI 通道。

▲B：选择是否开启DRIVE 功能。

当开启DRIVE功能时，GAIN、BOOST、TONE（GAIN、VOLUME、MID）钮将分别控制以下功能：GAIN－控制失真度BOOST－控制“DRIVE”部分的音量TONE－模拟失真类单快效果器的“TONE”控制在此部分功能中包含了模拟的一些著名的单块效果器的音色。

注：当DRIVE 功能激活时，调节EFFECTS MIX 参数可以用来控制Wah-Wah 效果。

百灵达V-AMP中文说明书９V-600MA：这时插入随机附带的电源。

INPUT：这里插入吉它。

MONO(AMP)：这里是它的输出，它主要是输出给吉它音箱的后级，注意一定是后级，千万不要插入吉它音箱的前级，否则音色会变得失真、尖锐不好听。

另外它是单声道输出！STEREO(PHONES)：这里是双声道输出，一般输出给调音台，或者耳机，如果你用单声道的线插到调音台上，也合适。

另我它是立体声输出，具体用到那里，你可结合实际情况，选择。

看一下，下图，相信有一定的效果器使用常识的话，光看图也能看得明白。

演奏相关的操作校音：打开校音非常简单，两个换音色的踏板（BYPASS/TUNER），一起踏下，就打开了校音模式，把吉它音量扭打开，即可方便的校音了，这里注一下，校音使用常识，吉它琴弦的英文字母，从一弦到六弦，依次为E B G D A E，使用的时候，只要把这些弦，调成相应的英文字母，吉它的音高自然就被订准了。

如果在校音时，希望听到吉它的声音，这时可以扭动GAIN钮，使音量达到一个合适的位置。

另外在些模式下，按住TAP键，扭动GAIN钮，可以改变我们平时常用的４４０HZ校音模式，除非你明白，若不知道自己在做什么，我劝你还是不要动这个钮的好。

嘎嘎嘎！！！＠＠，，，按一下换音踏板，即可反回演奏状态图上红线标的，这两个踏板，就是了。

换音色：最下面两块黑色的板板，就是换音色的了，你要是不明白，就给我打电话吧，对此偶不能多说。

不知你明白了没有。

呵嘎呵嘎。

使用表情踏板：最右边的，看着能个脚上去的，能上下动的，黑色的，上面印有GEHRINGER的LOGO的，踏板，就是表情踏板了。

使用它的时候，要看一眼下图那个地方是什么模式。

这里有一个红颜色的灯，会表示目前在那一个模式上，WAH：代表哇音，VOLLME：代表音量EFFECT：代表打开或关闭效果SPEED：代表一个值。

比如晃动的快慢等。

这四种模式只有在WAH模式下，需要开启外，其它都不需要，往下往上踏，即会产生作用。

百灵达UB1622FX调⾳台基本⼊门教程调⾳台基本⼊门作为⼀个现代乐⼿，经常会见到调⾳台。

就是那种有⽆数旋钮，还有各种开关，看上去样⼦很吓⼈的设备。

⼀个号称⾳响师的家伙躲在调⾳台后⾯，也不知在忙些什么。

如果他是个⾼⼿，你的演出会⾮常爽！或许你很好奇，但是不会介意⾃⼰不会使⽤调⾳台——那是专业设备嘛！不会⽤是应该的。

不过现在越来越多的朋友想在家⾥给⾃⼰录⼩样，开始玩电脑⾳乐。

于是总会使⽤到各种调⾳台。

什么模拟的、数字的，⾳频接⼝⾥也可能有内置的调⾳台界⾯，还有那些似乎更加摸不着头脑的⾳频软件的调⾳台。

总之到处都会找到调⾳台的影⼦。

很多朋友觉得调⾳台很复杂，弄不懂。

搞了半天甚⾄没有声⾳，郁闷！或者不懂原理，错误的使⽤调⾳台，使它没有发挥应有的作⽤。

调⾳台想要学习⼀件事物，我们⾸先应该知道这个东西到底能够作些什么！我们能⽤调⾳台做些什么事情呢？⼤致可以有如下⼏项：⼀.调⾳台能够放⼤输⼊通道的信号，并且调整输⼊声⾳的均衡（EQ）,甚⾄其他效果，⽐如压缩等等⼆.调⾳台可以把很多声⾳的混合起来组成⼀个⽴体声！三.调⾳台能为乐⼿和演员“返送”监听。

四.调⾳台协助效果器为各个通道添加混响、延迟等效果五.调⾳台把各通道的声⾳发送给多轨录⾳机或者⾳频接⼝分轨录⾳六.调⾳台能够可以让录⾳师很⽅便的监听所有通道的声⾳，并且并不⼲扰这些通道。

实践是学习调⾳台的最好⽅法。

我们以市场上⽐较常见的BehringerUB1622FX模拟调⾳台为例，介绍调⾳台的基本功能和使⽤⽅法。

这个UB1622FX调⾳台虽然体积不⼤，但是功能⽐较全，还内置了⼀个数字效果器。

⾸先声明我不是Behringer公司的“托⼉”，我只想⽤⼀个具体的例⼦让⼤家了解调⾳台的⼀些基础知识！知识是相通的，只要掌握了调⾳台的基础知识，就可以很快掌握和使⽤各种各样的调⾳台，⽆论是模拟的还是数字的，甚⾄是那些虚拟的调⾳台，都能很快上⼿。

下⾯我们就结合BehringerUB1622FX调⾳台的实际情况，介绍调⾳台的功能和使⽤。

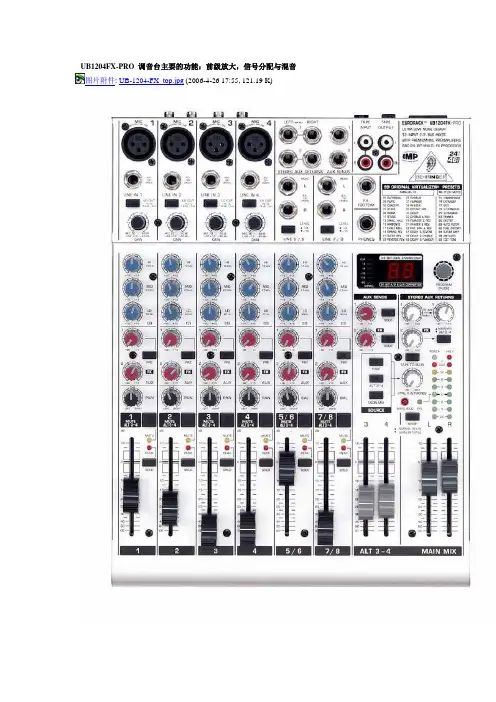

UB1204FX-PRO 调音台主要的功能：前级放大，信号分配与混音图片附件: UB-1204-FX_top.jpg (2006-4-26 17:55, 121.19 K)我会分四个部分介绍下这个台子：单声道部分立体声部分 AUX和MIX部分以及背板单声道：图1图片附件: 图1.jpg (2006-4-26 17:55, 14.1 K)MICUB1204FX-PRO提供了4路带有幻像电源的单声道卡侬（XLR）接口优质话放该话放采用百灵达的IMP技术，可以提供130dB的动态余量，放大增益高达60dBLINE IN每条声道都输入端都有一个平衡或非平衡式的线路输入6.3mm的TRS接口MIC和LINE IN是不能一起使用的请单独使用LO CUT单声道轨道还提供了一个低切滤波器，用来消除75Hz以下的低音频率（录人声应该使用它） GAIN增益是放大输入信号的图2图片附件: 图2.jpg (2006-4-26 17:55, 34.44 K)EQ3段式均衡调节衰减和增益范围是+-15dBHI（高频调节）和LO（低频调节）是坡型滤波器用来提高和衰减极限频率之上或之下的所有频率 UB1204的EQ的高频和低频范围80Hz-12KHzMID（中频调节）是峰型滤波器，值为2.5KHz图3图片附件: 图3.jpg (2006-4-26 17:55, 14.62 K)AUX是辅助发送旋钮UB1204FX-PRO提供了2路发送通道AUX发送线路可以将信号输出到一条BUS母线上在AUX SEND（辅助发送）接口上将信号路由到效果器或外接效果器经过效果处理后在回路到AUX RETUM（辅助返回）AUX1 带有一个PRE按钮是设置AUX是否在推子前（接效果器通常AUX是使用在推子后的，这样可以保证在调节推子后发送量可以保持一致。

用于监听一般是设置推子前用，这样声音的调节与推子无关）所以AUX1适合用于监听用AUX2（FX）是用来发送到或SEND2接口或台子自带的效果器的辅助在使用外接效果器要关掉台子内置的效果器图4图片附件: 图4.jpg (2006-4-26 17:55, 8.8 K)PAN声相旋钮调节信号在立体声场中的位置MUTE/ALT3-4是编组到第3-4编组输出上开关，打开后声到在主输出会静音（MUTE灯亮表示已经打开该开关） PEAK当该灯亮时应该适当的衰减该轨电平，表示声音已经失真SOLO是单独的将信号传到主输出或编组输出上而其他轨道被静音图5图片附件: 图5.jpg (2006-4-26 17:55, 15.3 K)推子是调节信号到主输出或编组的音量立体声：图6图片附件: 图6.jpg (2006-4-26 17:55, 22.51 K)立体声道有两个6.3mm的插口是平衡或非平衡的输入分别是L（左声道）和R（右声道）要是接单声道只接L插口立体声道专门为典型线路信号设计的。

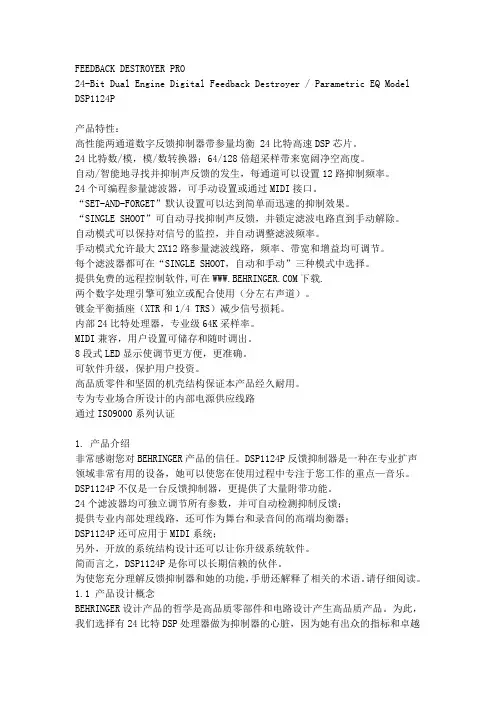

FEEDBACK DESTROYER PRO24-Bit Dual Engine Digital Feedback Destroyer / Parametric EQ Model DSP1124P产品特性：高性能两通道数字反馈抑制器带参量均衡 24比特高速DSP芯片。

24比特数/模，模/数转换器；64/128倍超采样带来宽阔净空高度。

自动/智能地寻找并抑制声反馈的发生，每通道可以设置12路抑制频率。

24个可编程参量滤波器，可手动设置或通过MIDI接口。

“SET-AND-FORGET”默认设置可以达到简单而迅速的抑制效果。

“SINGLE SHOOT”可自动寻找抑制声反馈，并锁定滤波电路直到手动解除。

自动模式可以保持对信号的监控，并自动调整滤波频率。

手动模式允许最大2X12路参量滤波线路，频率、带宽和增益均可调节。

每个滤波器都可在“SINGLE SHOOT，自动和手动”三种模式中选择。

提供免费的远程控制软件,可在下载.两个数字处理引擎可独立或配合使用（分左右声道）。

镀金平衡插座（XTR和1/4 TRS）减少信号损耗。

内部24比特处理器，专业级64K采样率。

MIDI兼容，用户设置可储存和随时调出。

8段式LED显示使调节更方便，更准确。

可软件升级，保护用户投资。

高品质零件和坚固的机壳结构保证本产品经久耐用。

专为专业场合所设计的内部电源供应线路通过ISO9000系列认证1. 产品介绍非常感谢您对BEHRINGER产品的信任。

DSP1124P反馈抑制器是一种在专业扩声领域非常有用的设备，她可以使您在使用过程中专注于您工作的重点—音乐。

DSP1124P不仅是一台反馈抑制器，更提供了大量附带功能。

24个滤波器均可独立调节所有参数，并可自动检测抑制反馈；提供专业内部处理线路，还可作为舞台和录音间的高端均衡器；DSP1124P还可应用于MIDI系统；另外，开放的系统结构设计还可以让你升级系统软件。

简而言之，DSP1124P是你可以长期信赖的伙伴。

‎‎‎‎百灵达中文‎说明书篇‎一：‎百灵达V‎-AMP说‎明书百灵‎达V-AM‎P中文说明‎书９V-‎600MA‎：‎这时插入随‎机附带的电‎源。

‎ INP‎U T：‎这里插‎入吉它。

‎M‎O NO(A‎M P)：‎这里‎是它的输出‎，它主要是‎输出给吉它‎音箱的后级‎，注意一定‎是后级，千‎万不要插‎入吉它音箱‎的前级，否‎则音色会变‎得失真、尖‎锐不好听。

‎另外它是单‎声道输出！‎STER‎E O(PH‎O NES)‎：‎这里是双声‎道输出，一‎般输出给调‎音台，或者‎耳机，如果‎你用单声道‎的线插到‎调音台上，‎也合适。

另‎我它是立体‎声输出，具‎体用到那里‎，你可结合‎实际情况，‎选择。

‎看一‎下，下图，‎相信有一定‎的效果器使‎用常识的话‎，光看图也‎能看得明白‎。

‎演奏相关‎的操作校‎音：‎打开校音‎非常简单，‎两个换音色‎的踏板（B‎Y PASS‎/TUNE‎R），一起‎踏下，就打‎开了校音‎模式，把吉‎它音量扭打‎开，即可方‎便的校音了‎，这里注一‎下，校音使‎用常识，吉‎它琴弦的英‎文字母，‎从一弦到六‎弦，依次为‎E B G‎D A ‎E，使用的‎时候，只要‎把这些弦，‎调成相应的‎英文字母‎，吉它的音‎高自然就被‎订准了。

如‎果在校音时‎，希望听到‎吉它的声音‎，这时可以‎扭动 GA‎I N钮，使‎音量达到一‎个合适的位‎置。

另外在‎些模式下，‎按住TAP‎键，扭动G‎A IN钮，‎可以改变‎我们平时常‎用的４４０‎H Z校音模‎式，除非你‎明白，若不‎知道自己在‎做什么，我‎劝你还是‎不要动这个‎钮的好。

嘎‎嘎嘎‎＠＠，，，‎按一下换音‎踏板，即可‎反回演奏状‎态图上红‎线标的，这‎两个踏板，‎就是了。

‎换‎音色：‎最下面‎两块黑色的‎板板，就是‎换音色的了‎，你要是不‎明白，就给‎我打电话吧‎，对此偶‎不能多说。

‎不知你明白‎了没有。

呵‎嘎呵嘎。

‎使‎用表情踏板‎：‎最右边的，‎看着能个脚‎上去的，能‎上下动的，‎黑色的，上‎面印有GE‎H RING‎E R的LO‎G O的，踏‎板，就是表‎情踏板了。

百灵达调音台使用图解说明调音台中文说明书/中文图解/中文使用手册1.XRL：卡侬话筒输入口，可以同时接2支话筒。

2.Line in：单通道线性输入口，用来连接乐器或其他外设。

3.Gain：对应以上输入口的增益旋钮。

4.EQ：(居中)3段EQ(均衡器)，用来调整高、中、低频。

5.AUX：辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用6.PAN/BAL：(居中)控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。

7.LEVEL：对应每输入通道的电平旋钮，根据输入电平的大小来做适当的调整。

8.EXT AUX SEND：辅助发送，与AUX配合使用，分配信号给其他外设。

STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND联合使用，并使用AUX RETURN LEVEL旋钮控制返回的电平量。

9.LINE IN 3/4，5/6：立体声线性输入，此立体声分为左右声道，可同时使用。

10.PHONES：监听耳机插口。

11.MAIN MIX OUT：调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。

12.2 TRACK：用于输出信号到DAT、MD或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX和2TK TO CTRL ROOM联合使用，可以实现简单的编组输出功能。

13.CTRL RM OUT：控制室鉴听输出接口，连接到控制室监听设备，也可作为普通的监听输出。

14.混响效果器：内置100个28比特(bit)数码效果。

PRESS to SELECT：内置效果的选择旋钮。

EFFECTS LEVEL：效果量电平控制旋钮。

15.辅助功能：AUX RETURN LEVEL：辅助返回信号电平控制旋钮，即控制从STEREO AUX RETURN返回的电平信号。

双通道高级反馈抑制器用户手册dbx 专业产品AFS 224 双通道高级反馈抑制器用户手册目录AFS 224 的特性-----------------------------------------------------------------------------------------------2服务联系信息--------------------------------------------------------------------------------------------------3 保证--------------------------------------------------------------------------------------------------------------3 安装建议--------------------------------------------------------------------------------------------------------4 基本连接--------------------------------------------------------------------------------------------------------4 后面板连接-----------------------------------------------------------------------------------------------------5 前面板连接-----------------------------------------------------------------------------------------------------5 用户设置--------------------------------------------------------------------------------------------------------6 应用-------------------------------------------------------------------------------------------------------------10 方框图----------------------------------------------------------------------------------------------------------14 技术规格-------------------------------------------------------------------------------------------------------15安恒利（国际）有限公司2004.4序祝贺您选择dbx AFS 224 专业产品。

音响培训计划篇一：酒店音响培训计划音响培训计划1地点：酒店音响库。

时间：4月4日下午3点。

人员：任务：用两到三个小时要求学员完成对设备的基本认识，做到能认识各种以有设备和它的基本功能。

使用设备：调音台：1#百灵达/16路UB2042FX-PRo2#ETc/10路ELEc-conTRoLmc10/23#ETc/10路ELEc-conTRoLmc10/24#英奇/8路（坏）均衡器：1#百灵达GEQ31022#百灵达GEQ31023#PRoSo（不常用）压限器1#百灵达mdX4600反馈抑制器1#百灵达dSP1124P效果器1#百灵达dSP2042功放器1#松下200w2#松下400w3#松下400w4#普顿450w中低音箱1#松下650w2#松下650w3#BacHY（没有低音）4#ERiKa100-200w(喇叭掉)5#ERiKa100-200w(喇叭掉)6#ERiKa100-200w(中音音箱1#松下250w2#松下250w反送音像1#松下160w2#松下160w有源音箱1#百灵达BX600(部分控制失效) 2#百灵达GX112(部分控制失效)无绳麦克1#SHVERBETa58a2#SHVERBETa58a3#SHVERBETa58a4#SHVERBETa58a无绳麦克接收机1#SHVER2#SHVER有线麦克SHVERBETa576个分频器音箱架5个麦克架5个S端子线1根SUB转音频1根莲花头音频线12根大三芯对大两芯4根大两芯单线4根大两芯双线5根卡农对大两芯2根卡农线1.5米1根3米3根5米8根小三芯对莲花头1根音箱线结果：已完成。

2：时间：4月９日。

地点：酒店音响库。

任务：用三到五个小时，结合理论完成对各个设备的正确连接。

连线要点：1〉：连接顺序，如图表一：后附。

2》：系统中相连单元的电平配接１）：传声器于调音台之间要有足够高的灵敏度。

２）：音源设备于调音台之间应是０dB配接，但是可以灵活使用。

小型调音台UFX1604∙16通道模拟调音台，内置24/96火线音频接口∙8个XENYX话放，都带独立幻相供电开关∙16进4出火线音频接口∙支持MIDI走带控制的按钮，带背光∙100mm推子∙英式4段EQ，2个半参量EQ∙4个辅助发送/立体声返回，ALT 3-4总线，内置对讲话筒∙双通道多效果处理器∙可上机架QX-1202USB超低噪音（ULN) 电路，极大的动态余量，通透的音色8 个新颖的，录音棚级的―无形‖麦克风前置放大器：- 24 比特130 分贝动态范围，192 千赫采样率输入端-超大60 分贝增益范围内置24 比特数码立体声效果处理器，配有100 个音质优美的预置，如：混响，合唱，镶边，延迟，音高变动和各种多重效果所有声道配带有效的，音乐性极强的 2 频段均衡器，还配有削波二极发光管4 个平衡式线路输入端，动态余量充裕专业级4580 运算放大器, 超低噪音，极低失真度-- 要比4560 运算放大器好的多每路配有2 个辅助传送，1 前置推杆，适合监听使用；1 个后置推杆，适合内置效果或外置传送使用CD/磁带输入端可设置在主混音或控制室/耳机输出端上独立的控制室，耳机及立体声CD/磁带输出端平衡式主混音输出端，配有镀金卡侬连接插口提供+48 伏幻像电源开关，可使用电容话筒经久耐用的60 毫米流线型推杆和密封控制旋钮内置开关式电源(100 - 240 V ），使用灵活，具有无噪声，瞬间反应好，电耗低的特性高质量的元件和极其牢固的结构，使产品经久耐用德国百灵达研制设计X2442USB24 输入4/2 母线调音台, 配有XENYX 话放& 压缩器，英式均衡器，24 比特多种效果处理器，USB/音频界面和energyXT2 百灵达版音乐制作软件优质模拟调音台，超低噪音，大余量10 个技术新颖的XENYX 话筒前置放大器，配有幻象电源，可与单独的高级前置放大器媲美8个录音室级压缩器，配有简单的“一个按钮”功能和控制显示，打造一流的人声和乐器声新古典"英国式" 3 频段均衡器，配有半参数型中频，打造温暖的音色录音室级别效果处理器，配有16 种可编辑的预置，其中包括混响，合唱，镶边，延迟，变调，多重效果，节拍功能，用户参数设置可储存内置的立体声USB/音频插口可用来直接连接电脑。

百灵达V-AMP中文说明书９V-600MA：这时插入随机附带的电源。

INPUT：这里插入吉它。

MONO(AMP)：这里是它的输出，它主要是输出给吉它音箱的后级，注意一定是后级，千万不要插入吉它音箱的前级，否则音色会变得失真、尖锐不好听。

另外它是单声道输出！STEREO(PHONES)：这里是双声道输出，一般输出给调音台，或者耳机，如果你用单声道的线插到调音台上，也合适。

另我它是立体声输出，具体用到那里，你可结合实际情况，选择。

看一下，下图，相信有一定的效果器使用常识的话，光看图也能看得明白。

演奏相关的操作校音：打开校音非常简单，两个换音色的踏板（BYPASS/TUNER），一起踏下，就打开了校音模式，把吉它音量扭打开，即可方便的校音了，这里注一下，校音使用常识，吉它琴弦的英文字母，从一弦到六弦，依次为E B G D A E，使用的时候，只要把这些弦，调成相应的英文字母，吉它的音高自然就被订准了。

如果在校音时，希望听到吉它的声音，这时可以扭动GAIN钮，使音量达到一个合适的位置。

另外在些模式下，按住TAP键，扭动GAIN钮，可以改变我们平时常用的４４０HZ校音模式，除非你明白，若不知道自己在做什么，我劝你还是不要动这个钮的好。

嘎嘎嘎！！！＠＠，，，按一下换音踏板，即可反回演奏状态图上红线标的，这两个踏板，就是了。

换音色：最下面两块黑色的板板，就是换音色的了，你要是不明白，就给我打电话吧，对此偶不能多说。

不知你明白了没有。

呵嘎呵嘎。

使用表情踏板：最右边的，看着能个脚上去的，能上下动的，黑色的，上面印有GEHRINGER的LOGO的，踏板，就是表情踏板了。

使用它的时候，要看一眼下图那个地方是什么模式。

这里有一个红颜色的灯，会表示目前在那一个模式上，WAH：代表哇音，VOLLME：代表音量EFFECT：代表打开或关闭效果SPEED：代表一个值。

比如晃动的快慢等。

这四种模式只有在WAH模式下，需要开启外，其它都不需要，往下往上踏，即会产生作用。

Technical SpecificationsVersion 1.0 January 2006X E N Y X1002FX23XENYX 1002FXBEHRINGER is constantly striving to maintain the highest professional standards. As a result of these efforts, modifications may be made from time to time to existing products without prior notice. Specifications and appearance may differ from those listed or illustrated.SPECIFICATIONSMono inputsMicrophone inputs TypeXLR, electronically balanced,discrete input circuitMic E.I.N. (20 Hz - 20 kHz)@ 0 W source resistance -132.7 dB / 137 dB A-weighted @ 50 W source resistance -130 dB / 133.9 dB A-weighted @ 150 W source resistance -127.1 dB / 130.9 dB A-weighted Frequency response <10 Hz - 200 kHz (-1 dB)Gain range +10 to +60 dBMax. input level +12 dBu @ +10 dB gain Impedanceapprox. 2.6 k W balancedSignal-to-noise ratio-107 dB / -111 dB A-weighted (0 dBu In @ +22 dB gain)Distortion (THD+N)0.005% / 0.003% A-weightedLine input Type ¼" TRS connectorelectronically balanced Impedance approx. 20 k W balanced 10 k W unbalanced Gain range -10 to +40 dBMax. input level+20 dBu @ 0 dB GainFade-out attenuation 1(Crosstalk attenuation)Main fader closed 85 dB Channel fader closed 88 dBFrequency responseMicrophone input to main out <10 Hz - 80 kHz +0 dB / -1 dB <10 Hz - 137 kHz +0 dB / -3 dBStereo inputs Type ¼" TRS connector,electronically balancedImpedanceapprox. 20 k W bal. / 10k W unbal.(+4 dBu operating level)approx. 20 k W bal. / 5k W unbal.(-10 dBV)Max. input level +22 dBuEQ mono channels Low 80 Hz /±15 dB Mid 2.5 kHz / ±15 dB High12 kHz / ±15 dBAUDIO OUTPUTS FX send Type¼" TRS connector, unbalanced Impedanceapprox. 120 W Max. output level +22 dBuMain outputs Type¼" TRS connector, unbalanced Impedanceapprox. 120 W Max. output level+22 dBuControl room outputs Type¼" TRS connector, unbalanced Impedanceapprox. 120 W Max. output level+22 dBuHeadphones output Type¼" TRS connector, unbalanced Max. output level +19 dBu / 150 W (+25 dBm)Main mix system data 2NoiseMain mix @ -o o ,Channel fader -o o -105 dB / -108 dB A-weighted Main mix @ 0 dB,Channel fader -o o -94 dB / -97 dB A-weighted Main Mix @ 0 dB,Channel fader @ 0 dB -83 dB / -85 dB A-weightedFX section Converter 24-Bit Sigma-Delta Sampling rate 40 kHzPower supply Power consumption 16 WMains voltageUSA/Canada 120 V~, 60 Hz, MXUL6 adapter U.K./Australia 240 V~, 50 Hz, MXUK6 adapter Europe230 V~, 50 Hz, MXEU6 adapter China/Korea 220 V~, 50 Hz, MXCN6 adapter Japan 100 V~, 60 Hz, MXJP6 adapterDimensionsDimensions (H x W x D)1 5/6" / 1 1/2" x 7 2/5" x 8 2/3"(47 mm / 37 mm x 189 mm x 220 mm)Weight (net)approx. 2.31 lbs (1.05 kg)Measuring conditions:1:1 kHz rel. to 0 dBu; 20 Hz - 20 kHz; line input; main output; unity gain.2:20 Hz - 20kHz; measured at main output. Channels 1 - 4 unity gain; EQ flat; all channels on main mix; channels 1/3 as far left as possible, channels 2/4 as far right as possible. Reference = +6 dBu.4。
