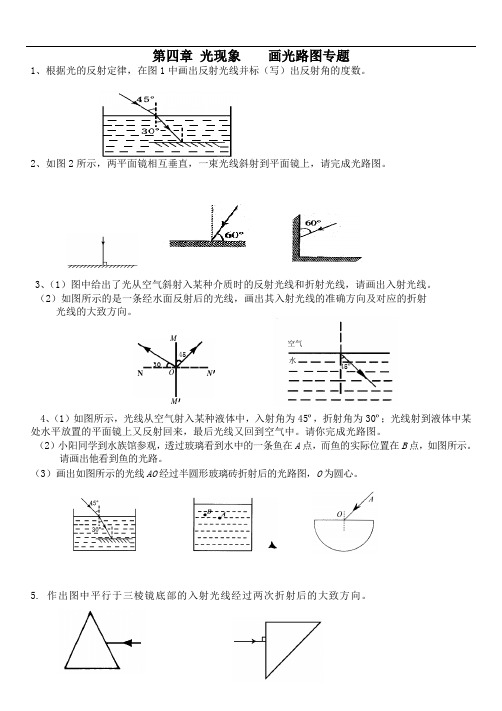

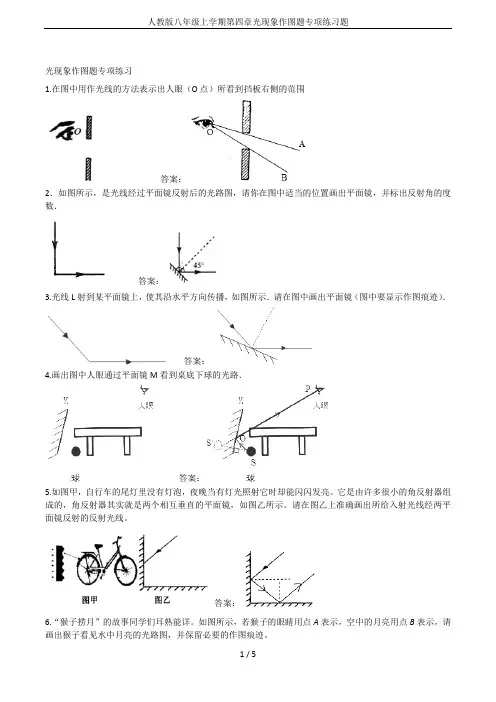

人教版八年级物理上册 第四章光现象 画光路图专题练习(无答案)

空气水45ºMN NM3045O′′O第四章光现象画光路图专题1、根据光的反射定律，在图1中画出反射光线并标（写）出反射角的度数。

2、如图2所示，两平面镜相互垂直，一束光线斜射到平面镜上，请完成光路图。

3、（1）图中给出了光从空气斜射入某种介质时的反射光线和折射光线，请画出入射光线。

（2）如图所示的是一条经水面反射后的光线，画出其入射光线的准确方向及对应的折射光线的大致方向。

4、（1）如图所示，光线从空气射入某种液体中，入射角为45º，折射角为30º；光线射到液体中某处水平放置的平面镜上又反射回来，最后光线又回到空气中。

请你完成光路图。

（2）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。

请画出他看到鱼的光路。

（3）画出如图所示的光线AO经过半圆形玻璃砖折射后的光路图，O为圆心。

5. 作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。

6、（1）如图所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。

（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。

7.（1）自行车尾灯的结构如图所示。

夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。

试完成图中一条光线．．．．的光路图。

（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。

（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

第四章《光现象》基础练习题一、单选题1．如图所示，用自制针孔照相机观察烛焰，以下说法错误的是（）A．薄膜上出现烛焰的像是倒立的B．薄膜上烛焰的像利用了小孔成像的原理C．若改变小孔的形状，薄膜上烛焰的像的形状也跟着改变D．保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，烛焰的像变大2．下列关于光现象的说法中正确的是（）A．电视遥控器是利用紫外线工作的B．人离穿衣镜越近，人在镜中的虚像越大C．游泳时，从水中看岸上的物体，像的位置比实际物体位置高D．使用投影仪时要使光屏上的像变大，要适当增大投影片到镜头的距离3．如图所示是某酒店门前的防疫测温机器人，它可以测量面前人体的温度，并能记录人的影像。

只有它发出“体温正常”的声音后，人才可以进入酒店。

下列说法正确的是（）A．机器人是利用人体发出的紫外线进行测温的B．机器人记录人的影像和投影仪原理相同C．机器人发出的声音是超声波D．人远离机器人时，机器人屏幕上人的影像会变小4．雨后的校园清新洁净，景色分外美丽。

下列说法正确的是（）A．浓密的树荫是光的折射形成的B．娇艳的花朵是光源，可以发出光线C．温暖的阳光由红、黄、蓝三种色光混合而成D．洁白的云朵在积水中的倒影是光的反射形成的5．如图，对着平面镜整理仪容仪表，镜子里出现了像。

下列说法中正确的是（）A．成的像是实像B．成像原理是光的直线传播C．人离镜面越近，平面镜成的像越大D．人靠近平面镜，像也会靠近平面镜6．池水看起来比实际的浅，在图中能正确解释产生这一现象原因的光路图是（）A．B．C．D．7．如图所示的四种情景，属于光的反射现象的是（）A．手影B．湖中倒影C．日晷计时D．阴晴圆缺8．红外线和紫外线在生活中都有很多的应用，体现了科技的力量。

如图所示，下列说法正确的是（）A．图甲，人们常借助验钞机发出的红外线来辨别钞票的真伪B．图乙，电视遥控器是靠紫外线来实现对电视机的遥控C．图丙，冬天常在淋浴间使用的“浴霸”，装有紫外线灯泡，主要用于取暖和照明D．图丁，全自动感应水龙头是利用红外线进行自动控制的9．下列诗词中涉及的物理知识正确的是（）A．“一石击破水中天”，其中“天”是由光的折射形成的虚像B．“潭清疑水浅”，其中“水浅”是由于光的反射形成的C．“水皆缥碧，千丈见底，游鱼细石，直视无碍”，其中“游鱼细石”是由光的反射形成的虚像D．“起舞弄清影，何似在人间”，其中“影”是由光的直线传播形成的10．2021年7月24日，杨倩以251.8环的成绩获得2020年东京奥运会射击女子10米气步枪项目金牌，为中国队收获东京奥运会的首枚金牌。

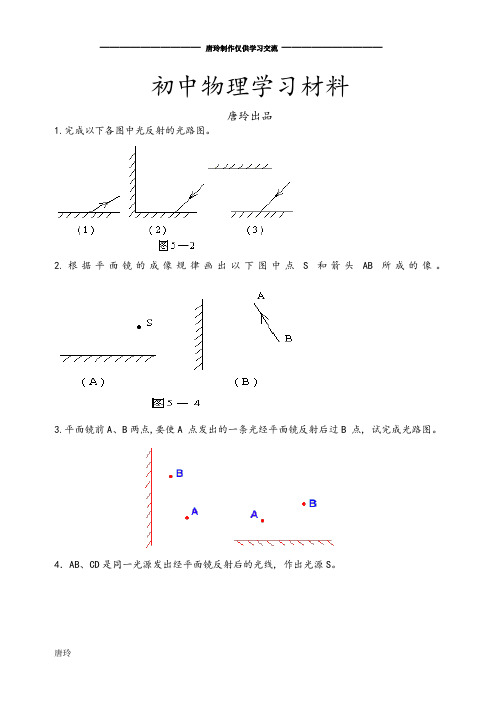

初中物理学习材料唐玲出品1.完成以下各图中光反射的光路图。

2.根据平面镜的成像规律画出以下图中点S和箭头AB所成的像。

3.平面镜前A、B两点,要使A 点发出的一条光经平面镜反射后过B 点, 试完成光路图。

4．AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S。

6.画出图③中的入射光线，标出入射角、反射角及其大小。

7.完成图④中的光路图。

8.图⑤为同一条光线的入射光线和反射光线，请画出平面镜。

9.根据平面镜成像规律，画出图⑦中AB在平面镜中的像 A′B′。

10.画出图⑥中眼睛看到发光点A的光路图。

11.在图⑨中，根据图中的两条反射光线，找出发光点S并完成光路。

12．在图8中，A点发出的光线经反射后过B点，请作出光路图。

13．通过添加入射光线或者反射光线完成下列各光路图。

(c) 14．太阳光线跟水平方向成40°角，要想使太阳光线照亮井底，作图说明应当把平面镜放在跟水平方向成多大角度的位置上？15．作出物体AB在平面镜中所成的像16．图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a'、b'重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S'。

17．作出下列光的折射的光路图18．如图所示，一束光射向一块玻璃三棱镜。

画出这束光进入玻璃和离开玻璃后的大致传播路径。

19．如图所示，A、R两人站在一个平面镜前，通过作图决定在何处看到这两个人在平面镜内的虚像在一直线上20．请在(a)(b)(c)图中补画出入射光线或反射光线或镜面（要保留作图的痕迹或依据）21．图中A′B′C′是物体通过平面镜所成的像，试根据图中的像画出原物。

22．（1）画出光线从水中斜射入空气的折射光线。

（大致方向）（2）根据平面镜成像特点，画出物体AB在平面镜MN中成的像（3）根据折射光线画出入射光线（4）根据光线通过透镜N后的方向，在方框中画出适当类型的透镜23．如图所示,两平面镜MP,PN夹角为60O,一束入射光线AO斜射到MP上,经两平面镜反射后与入射光线AO重合,则AO与MP夹角为 .请画光路图回答24.如图B是A在平面镜中所成的像，请你作出平面镜的位置。

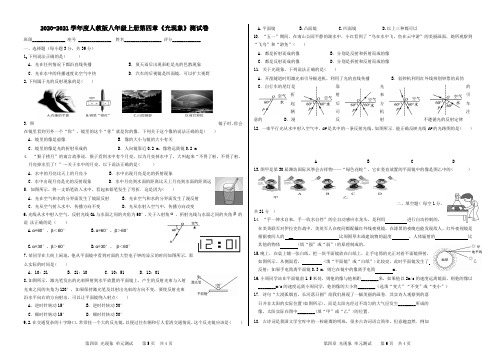

2020-2021学年度人教版八年级上册第四章《光现象》测试卷班级_______________ 座号 _______________ 姓名_________________ 评分_____________一、选择题（每小题3分，共39分）1.下列说法正确的是( )A．光在任何情况下都沿直线传播 B．夏天雨后出现彩虹是光的色散现象C．光在水中的传播速度比空气中快 D．汽车的后视镜是凹面镜，可以扩大视野2.下列属于光的反射现象的是( )3．照镜子时，你会在镜里看到另外一个“你”，镜里的这个“你”就是你的像．下列关于这个像的说法正确的是( ) A．镜里的像是虚像 B．像的大小与镜的大小有关C．镜里的像是光的折射形成的 D．人向镜靠近0.2 m，像将远离镜0.2 m4．“猴子捞月”的寓言故事说，猴子看到水中有个月亮，以为月亮掉水中了，大叫起来“不得了啦，不得了啦，月亮掉水里了！”…关于水中的月亮，以下说法正确的是( )A．水中的月亮比天上的月亮小 B．水中出现月亮是光的折射现象C．水中出现月亮是光的反射现象 D．水中月亮到水面的距离比天上月亮到水面的距离远5．如图所示，将一支铅笔放入水中，看起来铅笔发生了弯折．这是因为( )A．光在空气和水的分界面发生了镜面反射 B．光在空气和水的分界面发生了漫反射C．光从空气射入水中，传播方向不变 D．光从水射入空气中，传播方向改变6.光线从水中射入空气，反射光线OA与水面之间的夹角为60°.关于入射角α、折射光线与水面之间的夹角β的说法正确的是（）A.α=60°，β＜60°B.α=60°，β＞60°C.α=30°，β＞60°D.α=30°，β＜60°7.某同学在大街上闲逛，他从平面镜中看到对面的大型电子钟的显示的时间如图所示，那么实际的时间是( )A．10：21 B．21：10 C．10: 51 D．12：018.如图所示，激光笔发出的光束照射到水平放置的平面镜上，产生的反射光束与入射光束之间的夹角为120°，如果保持激光笔及其射出光束的方向不变，要使反射光束沿水平向右的方向射出，可以让平面镜绕入射点( )A．逆时针转动15° B．逆时针转动30°C．顺时针转动15° D．顺时针转动30°9.2.在交通复杂的十字路口，常常挂一个大的反光镜，以便过往车辆和行人看清交通情况，这个反光镜应该是（）A.平面镜B.凸面镜C.凹面镜D.以上三种都可以10．“五一”期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到“飞鸟”和“游鱼”( )A．都是折射而成的像 B．分别是反射和折射而成的像C．都是反射而成的像 D．分别是折射和反射而成的像11．关于光现象，下列说法正确的是( )A．开凿隧道时用激光束引导掘进机，利用了光的直线传播 B．验钞机利用红外线辨别钞票的真伪C．自行车的尾灯是靠光的折射来引起后方车辆司机注意的 D．漫反射不遵循光的反射定律12．一束平行光从水中射入空气中，OP是其中的一条反射光线，如图所示．能正确反映光线OP的光路图的是( )A B C D13.图甲是第30届潍坊国际风筝会吉祥物——“绿色花蛇”，它在竖直放置的平面镜中的像是图乙中的( )二、填空题( 每空1分，共21分 )14．“手一伸水自来，手一收水自停”的全自动感应水龙头，是利用进行自动控制的。

人教版八年级物理上册第四章《光现象》实验专题经典十题1．（1）如图1所示，在一块硬纸板上挖一边长为5mm的正方形的“孔”。

把这块挖有方孔的纸板对准太阳光，当纸板和地面相距较近时，在地面上能观察到（选填“正方形状”、“圆形”或“三角形”）亮斑，这是造成的；（2）晴天的正午时分，走在我们学校茂盛的樟树下，你会看到阳光透过树叶的缝隙而在地上留下许多大小不同的圆形光斑，这是（选填“太阳”、“树叶的缝隙”或“树叶”）的（选填“像”或“影子”）。

（3）为了研究孔的大小对光斑形状的影响，小华设计了四种有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图2所示。

接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况，符合探究要求的是2．如图所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。

如图甲所示，将其水平放置，在左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰倒立的像。

（1）若将点燃的蜡烛向上移动，则塑料薄膜上的像向（选填“上”或“下”）方移动；若将易拉罐向右移动少许，蜡烛的像将（选填“变大”、“变小”或“不变”）。

（2）若只将小圆孔改为三角形小孔，则像的形状（选填“改变”或“不变”）（3）晴天的正午时分，走在花乡公园的树林里，小明看到阳光透过树叶的缝隙在地上留下许多大小不同的圆形光斑（如图乙所示），这是（选填“太阳”、“树叶的缝隙”或“树叶”）的（选填“实像”、“影子”或“虚像”）。

3．如图甲所示是小宇同学探究“光的反射规律”的实验装置。

平面镜M平放在水平桌面上，白色硬纸板垂直立在平面镜上。

（1）小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角和入射角大小。

改变光的入射角度，多次重复上述实验步骤。

①上述实验探究得到的规律是（选填字母）。

A．光沿直线传播B．反射角等于入射角C．平面镜成像的特点②白色硬纸板在实验中的作用是（写出一条即可）。

人教版八年级上册第四章光路作图专题一．光在均匀介质中直线传播1．（2019秋•滨海县期中）作出太阳光下直立的杆的影子（要求作出光路，并用L标出影子部分）。

2．（2019秋•金乡县期中）请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。

3．（2020•南京）如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

4．（2019秋•满城区期末）如图所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围。

5．（2019秋•高新区期中）在图中作出蜡烛AB通过小孔在半透明纸上的像A'B'。

6．（2019秋•相城区期中）请作出光源AB经过小孔O在光屏PQ上成的像。

二．光的反射作图7．（2020春•杭州期中）小明将手电筒的光线沿与水平玻璃板成30度角的方向射出，如图。

请作出经玻璃板反射后照射到竖直墙面的光点位置P．若玻璃板入射点O距墙角A点米，则反射角为度，墙面上的光点P距玻璃板高度AP长为米。

8．（2020秋•江宁区期中）如图所示，画出光射到平面镜上的反射光线，并标明反射角的大小。

9．（2020•沙坪坝区校级三模）如图所示，光线与平面镜成30°角射在平面镜上，请画出它的反射光线。

10．（2020秋•南京期中）利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。

11．（2020•南宁）请在图中作出入射光线AO并标出入射角。

12．（2020•成都模拟）如图，两平面镜相互垂直。

请根据光的反射定律：①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

13．（2020•建水县二模）在如图中作出反射光线OB的入射光线AO并标出入射角。

14．（2020•常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）15．（2020•镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。

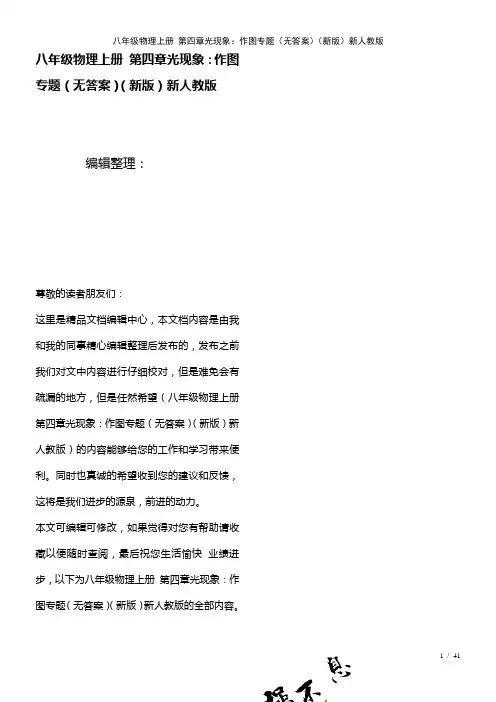

八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为八年级物理上册第四章光现象：作图专题（无答案）（新版）新人教版的全部内容。

1 / 412 / 42作图专题1、画出图11中入射光线AO 的反射光线。

2、如图甲，有一束入射光线AO 经平面镜反射后沿OB 的方向射出，请作出平面镜的位置。

3、如图所示，A ′O ′J 是AO 在平面镜中成的像,请你大致作出平面镜的位置。

4、在图甲中，画出平面镜的位置。

5、光线按原来方向返回。

反光镜结构如右图所示，两手面镜相互垂直，当一条光线AB 人射到其中一平面镜,(l)作出所有反射光线的光路图。

（2)证明经过两次反射后的反射光线会逆向射回。

6、如图（甲）所示，请根据平面镜成像的特点，画出物体AB 在平面镜MN 中所成的像。

7、根据平面镜成像特点在图10中作出物体AB 在平面镜中所成的像A ′B ′（请保留作图痕迹）8、一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B 处悬挂着一盏灯，一人站在岸边，设A 处为人眼,作出灯发出的光经水面反射后进入人眼的反射光线.（保留辅助线）9、)小明身高1.7m,站在竖直放置的平面镜前1m 处，他在镜中的像高是 m,他到像的距离是 m 。

若将一块木板放在平面镜前，如图9所示，请画图说明他能否通过平面镜看到自己的脚尖。

10、如图所示,S 是一个发光点，S ′是它通过平面镜所成的像，SA 是S 发出的一条光线。

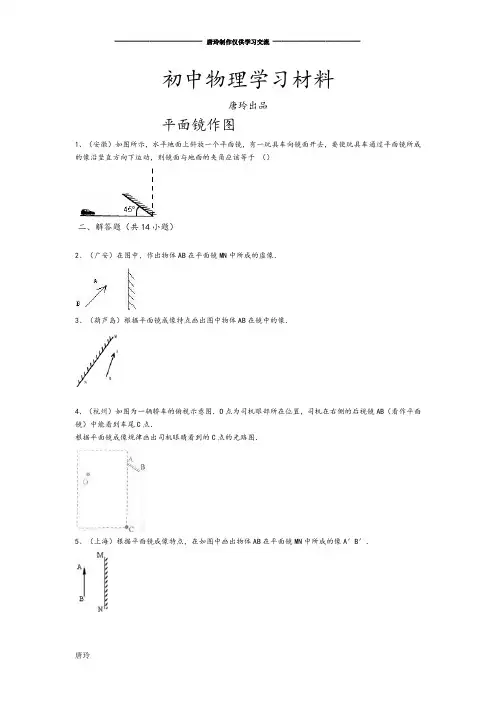

初中物理学习材料唐玲出品平面镜作图1、（安徽）如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像沿竖直方向下运动，则镜面与地面的夹角应该等于（）二、解答题（共14小题）2、（广安）在图中，作出物体AB在平面镜MN中所成的虚像．3、（葫芦岛）根据平面镜成像特点画出图中物体AB在镜中的像．4、（杭州）如图为一辆轿车的俯视示意图．O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点．根据平面镜成像规律画出司机眼睛看到的C点的光路图．5、（上海）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中所成的像A′B′．6、（娄底）（1）作出图（a）中物体AB在平面镜中所成的像A′B′．（2）重10N的物体漂浮在水面上静止不动，请在图（b）中作出物体所受力的示意图．7、（辽宁）下图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点．（1）根据平面镜成像的特点作出像点C对应的物点D．（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）．8、（锦州）请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′．9、（陕西）（1）请观察图1-a后，在图1-b中的适当位置处，画上矫正视力所需要的透镜．（2）请在图2中画出物体AB在平面镜中的像A’B’（保留作图痕迹）．（3）请在图3中画出奥运吉祥物“福娃”所受重力示意图．10、（南宁）请画出物体AB在平面镜中所成的像A′B′（见图）11、（泰安）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（哈尔滨）如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的光路图（可取昆虫下部的任何一点作图）13、（2005•河北）按下列要求作图：（l）请根据平面镜成像特点，画出图中物体AB在平面镜中的像；（2）如图所示，杠杆OA处于平衡状态．请在图中画出拉力F的力臂L．14、如图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像．如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的（选填A或B）区域的适当位置才能实现．15、已知点光源A和两条反射光线，试在图中画出平面镜的位置．三、选择题（共3小题）16、小王从镜子中观察到时钟的像如图所示，这时的时刻应该是（）、3：50 2：15 、9：10 、2：45 17、根据平面镜成像的特点，下图中正确的是（）A、B、C、D、18、一天，小红在座位上通过一块平面镜看见自己教室后面有一个“T”形的字；图7中“T”形a′b′c′是abc经平面镜所成的像，其中小红看见的现象正确的是（）A、B、C、D、答案分析讲解1.平面镜成像的相关作图；平面镜成像的特点、原理、现象及其实验方案．专题：图析法；几何法．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；小车运动的轨迹是水平直线，像的运动轨迹应是竖直直线，而且竖直轨迹要过水平直线和平面镜的交点．解答：解：如图所示：小车的运动轨迹为水平直线，像的轨迹为竖直直线，平面镜应在水平直线和竖直直线的对称轴上，平面镜与水平方向的夹角为45°．故答案为：45°．点评：平面镜成像时，像与物关于平面镜对称，像的轨迹与物体的运动轨迹也一定关于平面镜对称．2.平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：先作出端点A、B关于平面镜的对称点A′、B′．用虚线连接A′、B′，得到物体AB的像A′B′，如图所示：点评：平面镜成像的特点概括为：像与物关于平面镜对称，在作物体的像时，注意先作出端点或关键点的像点，用虚线连接画出物体的像．3.考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！4.平面镜成像的相关作图．专题：作图题．分析：本题的意思是车尾的C点反射的光线经平面镜反射后反射光线进入司机的眼睛，可以根据反射光线的反向延长线通过C点在平面镜中的像点，作出C点的像点即可完成光路图．解答：解：先根据平面镜成像的特点：像与物关于平面镜对称，作出C点在平面镜AB中的像点C′，连接C′O交平面镜于点D，连接CD为入射光线，DO为反射光线，如图所示：点评：在完成满足条件的入射和反射光路图时，反射点的确定非常重要，确定反射点利用到两个知识点：一是反射光线反向延长过像点，二是像与物关于平面镜对称．5.平面镜成像的相关作图．专题：作图题．分析：平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB 的像．解答：解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：点评：平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易．6.平面镜成像的相关作图；力的示意图；物体的浮沉条件及其应用．专题：作图题．分析：（1）要作出物体AB在平面镜中所成的像A′B′，首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；然后作出物体AB两个端点A、B在平面镜中所成的像点A′、B′，连接A′、B′点即为物体AB在平面镜中所成的像．（2）首先要知道物体飘浮在水面上，受到重力和浮力作用；其次知道重力和浮力的作用点均在物体的重心上，重力方向竖直向下，大小为10N，浮力方向竖直向上，大小也为10N；最后用带箭头的线段把重力和浮力的三要素表示出来．解答：解：（1）分别作出物体AB端的点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中的像，如图所示：（2）重力从重心竖直向下画，标出符号G=10N，浮力从重心竖直向上画，标出符号为F浮=10N，注意两个力线段的长度相等，如图所示：点评：作物体在平面镜中所成的像，只要作出端点的像点，连接各端点的像点即为物体的像．力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．7.平面镜成像的相关作图；光直线传播的应用．专题：作图题．分析：（1）根据平面镜成像的特点画出即可；（2）连接眼睛和C点，即反射光线，然后连接发光点和入射点即可．解答：解：如图所示：点评：知道平面镜成像的特点确定物体或像的位置，会根据平面镜成像的实质确定反射光线和入射光线．8.平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．解答：解：分别作出A，B两点关于平面镜的对称点，用虚线连接A，B两点即可．答案如图所示点评：本题考查学生根据平面镜成像特点作图的能力．考点：平面镜成像的相关作图；重力示意图；近视眼的成因与矫正办法．9.专题：作图题．分析：（1）首先根据远处物体发射来的平行光会聚于视网膜前，说明是近视眼；然后根据凹透镜对光线有发散作用，根据需要佩戴凹透镜做成的眼镜．（2）根据平面镜成像的特点：像与物关于平面镜对称，先作出物体AB端点A、B的像点，用虚线连接两个像点即为物体AB的像．（3）首先知道重力的作用点在重心上，方向竖直向下；再用一条带箭头的线段把重力的三要素都表示出来．解答：解：（1）图1-a会聚点在视网膜前，佩戴凹透镜做成的眼镜使会聚点后移到视网膜上；如图所示：（2）先作出物体AB端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′即可得到AB的像，如图所示：（3）“福娃”所受重力从其重心竖直向下画，并标出重力符号G，如图所示：点评：力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反；凹透镜对光线有发散作用，而且有三条必须记住的特殊光线：过凹透镜光心的光线其传播方向不变；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．10.平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！11.平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：通过平面镜成像的特点知，平面镜所成的像是反射光线的反向延长线的交点，故反向延长两反射光线可得到发光点在平面镜中所成的像，再根据平面镜成像的对称性可知，物与像关于平面镜对称，从而画出发光点S．解答：解：首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点．故答案为：点评：本题考查了平面镜成像的特点：反射光线的反向延长线交于像点，像与物关于镜面对称．12.考点：平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：要解决此题，首先要知道平面镜成像的特点，并且要知道看到物体的像，其实是看到了由物体发出的光经平面镜反射后的光线．所以要先根据平面镜成像的特点，做出昆虫下部某一点的像，后做出反射光线和入射光线．解答：解：做出昆虫下部某一点的像，反射光线经过像点射入眼睛，确定出反射光线和入射光线．故答案为：点评：此题通过观察昆虫考查了学生对平面镜成像特点及成因的理解，能够考查学生运用所学知识解决实际问题的能力．13.平面镜成像的相关作图；力臂的画法．专题：作图题．分析：（1）要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．（2）根据力臂定义：力臂是从支点到力的作用线的距离，作出力臂．解答：解：（1）先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：（2）先将力F的示意图延长作出它的作用线，再从支点到力的作用线引垂线作出力臂，用大括号标出，并标上字母符号L，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！力臂的画法：数学上点到直线的距离，力臂的标法：一端顶支点，一端顶垂足用大括号标出，标上字母符号L．14.平面镜成像的相关作图；平面镜成像的特点、原理、现象及其实验方案．专题：作图题．分析：（1）根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出三角形三个端点的像点，然后用虚线连接三个像点即为物体的像．（2）平面镜成的像是虚像，只能通过平面镜来观察，因此要想把木块和它的像一起拍摄下来，应把相机放在和物体相同的区域．解答：解：（1）分别作出三角形木板的三个端点在平面镜中所成的像，连接三个像点就得到木板的像，如下图所示：（2）平面镜是利用光的反射原理来成像的，像呈现在镜面上，只能通过镜子的反射面来观察，在镜子的背面观察不到，因此照相机放在B区域，才能把物体和它的像拍摄下来．故答案为：B．点评：（1）平面镜成像的特点概括为：像与物关于平面镜对称，在作物体通过平面镜所成的像时，注意先作出端点或关键点在平面镜中所成的像点，用虚线连接各像点得到物体的像．（2）平面镜的像是光的反射现象，像呈现在镜面上，观察是从前面才能看到像，与镜子后面的物体无关．15.平面镜成像的相关作图；光的反射定律．专题：作图题．分析：要想作出平面镜的位置，先由两条反射光线作出A点的像点，再根据平面镜成像的特点作出平面镜的位置．解答：解：将两条反射光线反向延长，交点为点光源的像点A′，根据平面镜成像的特点：像与物关于平面镜对称，则平面镜MN在AA′的垂直平分线上，如图：点评：本题考查的是平面镜成像、光的反射定律相结合的作图题，要记清楚反射光线反向延长过像点，像与物关于平面镜对称，这两点是作此类题的根本依据．16.平面镜成像的相关作图．分析：本题根据时钟的像和平面镜成像的特点，此时的时刻有三种方法解答：第一种方法是：按正常读表方法读出表的读数，用12减去读数即为此时的时刻；第二种方法是：按逆时针旋转读出表的示数即为此时的时刻；第三种方法是：从表的后面正常读数即为此时的时刻．解答：解：按第一种方法：此时表的示数为2：50，用12减去2：50即为9：10；按第二种方法：按逆时针读数，时针指9，分针指2，所以此时刻为9：10；按第三种方法：从后面顺时针读数，时针指9，分针指2，所以此时刻为9：10．故选C．点评：本题提供了三种读时钟的像对应时刻的方法，要根据自己的喜好选出你最喜欢的一种做到准确读数．17.平面镜成像的相关作图．分析：要想选出本题正确的答案，必须知道平面镜成像的特点：像与物关于平面镜对称．解答：解：把像与物上对应的点连接，应有：连线与镜面垂直，点到镜面的距离相等，根据这两条判断出选项C正确；故选C．点评：本题考查平面镜成像的特点：像与物一定关于平面镜对称，像与物连线与镜面垂直，到镜面的距离相等，大小相等，左右互换．18.平面镜成像的相关作图．专题：图析法．分析：根据平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称，分别分析四个选择项三个顶点是否对称选出正确选项．解答：解：A、从图中可以看出，像点c′与物点c、像点b′与物点b、像点a′与物点a都不对称，所以A选项中的像不正确；B、从图中可以看出，像点c′与物点c、像点b′与物点b、像点a′与物点a都不对称，所以B选项中的像不正确；C、从图中可以看出，像点c′与物点c、像点b′与物点b、像点a′与物点a都对称，所以C选项中的像是小红看到的像；D、从图中可以看出，像点c′与物点c、像点b′与物点b、像点a′与物点a不对称，所以D选项中的像不正确．故选C．点评：判断物体在平面镜中所成的像，只要找到各物点与对应的像点关于平面镜对称即可．——————————唐玲制作仅供学习交流——————————唐玲初中物理试卷灿若寒星制作。

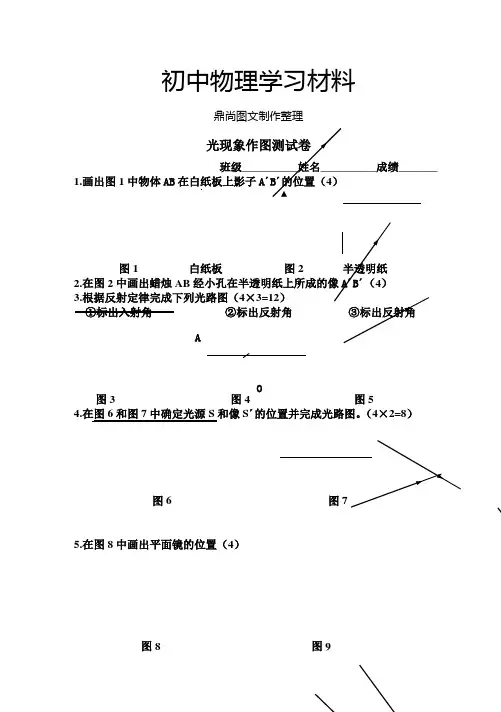

初中物理学习材料鼎尚图文制作整理 光现象作图测试卷班级__________姓名__________成绩_______1.画出图1中物体AB 在白纸板上影子A ´B ´的位置（4）图1 白纸板 图2 半透明纸2.在图2中画出蜡烛AB 经小孔在半透明纸上所成的像A ´B ´（4）3.根据反射定律完成下列光路图（4×3=12）①标出入射角 ②标出反射角 ③标出反射角图3 图4 图54.在图6和图7中确定光源S 和像S ´的位置并完成光路图。

（4×2=8）图6 图75.在图8中画出平面镜的位置（4）图8 图9OA6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S 发出经平面镜反射后过E点的反射光线。

（4）7.在图10中画出物体ABC在平面镜中所成的像A´B´C´（4）8.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面镜与水平面的夹角。

（4）图10 图119.在图12和图13中画出折射光线或入射光线的大致位置（2×2=4）空气水空气玻璃图12图1310.完成图14中所有透镜的光路图（2×10=20）图1411.如图15所示，一条光线由空气斜射到空气与玻璃的分界面上的O点，产生了反射和折射现象，请在图中画出法线NN´，并标明入射光线、反射光线和折射光线及两种介质空气和玻璃。

（4）MOM´图15图1612.在图16中画出由点光源A发出的能通过B点的所有光线。

（4）13.在图17、图18中分别划出入射光线经三棱镜和玻璃砖折射后的光路图。

（4×2=8）图17 图1814.如图19所示光从水中垂直于分界面入射到空气中，完成光路图。

（4）图19 图2015.在图20中为了使与水平面成60°的太阳光经平面镜反射后，沿水平方向射入涵洞，试画出平面镜的位置并标出平面镜与水平面的夹角。
