人教版八年级物理光学作图选编——平面镜成像特点及成像原理作图1．如图所示，根据平面镜成像特点，在图中画出点光源S在平面镜中的像。

2．如图所示，物体AB放在平面镜前，请作出物体AB在平面镜中所成的像''A B。

3．在图中作出物体AB在平面镜中所成的像A'B'。

4．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。

请在图中画出AB通过水面反射所成的像A'B'。

5．请利用平面镜成像特点在图中画出三角形ABC在平面镜MN中所成的像。

6．根据像画出物体7．根据平面镜成像特点作出物体AB在平面镜中像。

8．如图甲所示，'O是O在平面镜中成的像，在图中画出平面镜的位置。

9．如图所示，物体AO放置在水平面上，A O 是AO在平面镜中的像，并标出镜面与水平面夹角的大小。

10．如图，作出物体A在平面镜MM'中所成的像A'。

若镜面绕M点顺时针转动，则物像之间的距离会随之变化，请画出物像距离最大时的像A''的位置。

11．如图所示，停留在水池上方的一只蜻蜓，用A点表示。

请用一个点，在图中标出蜻蜓所成的像A′。

（要求保留作图痕迹）12．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M及某点发出的一条光线经平面镜反射后经过N点的光路图。

13．图是用两块平面镜制作的昆虫观察箱，能同时观察到昆虫的腹部和背部，用A点表示昆虫的腹部，请在图中作出观察者通过平面镜OM看到昆虫腹部的光路图。

（忽略玻璃板的厚度）14．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。

图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。

15．如图所示，水池上方有一只小鸟A，请画出人眼B通过水面看到小鸟眼睛像的光路图。

16．如图所示，室外有一路灯S发出的光透过窗户射到室内的平面镜上，请画出A点的人眼通过平面镜看到路灯S的光路图。

⼋年级：判断实像和虚像的⽅法【知识回顾】1.光在同⼀种均匀的介质中沿直线传播。

影⼦的形成、⽇⾷⽉⾷现象、⼩孔成像等都是光沿直线传播的典型实例。

其中物体通过⼩孔所成的像在物理学中被称为“实像”。

⼩孔成像及⽰意图2.光射到物体表⾯时，要发⽣光的反射，如果反射⾯粗糙不平会发⽣漫反射，如果反射⾯是平⾯就会发⽣镜⾯反射。

平⾯镜成像就是镜⾯反射的典型实例，在物理学中把平⾯镜成的像被称为“虚像”。

平⾯镜成像及⽰意图【举⼿提问】1.什么是实像？2.什么是虚像？3.怎样做平⾯镜成像光路图？【新课学习】⼀、实像以⼩孔成像为例：1、由于光在空⽓中沿直线传播，蜡烛的每⼀个发光点发出的⽆数条光线，只有跟⼩孔在⼀条直线上的光线才能通过⼩孔，通过⼩孔的光线在⼩孔前、后都是在空⽓中传播，光的⽅向没有改变，所以都是实际光线。

通过⼩孔的实际光线，被能反射并显⽰光的屏幕遮挡，在其上⾯呈现出物体的像，在实验中阻挡光且显⽰物体像的屏幕被称为“光屏”。

⼩孔成像光路图2、实验证明：实际光线能⽤光屏承接形成像，这个像在物理学中称为“实像”⼩孔成像实验判断实像的⽅法：1、由实际光线形成的像为实像；2、能⽤光平承接的像为实像。

⼆、虚像我们已经知道,光是沿直线传播的。

严格地说,光只有在均匀的介质中才沿直线传播。

如果介质疏密不均,光线就会发⽣折射。

●太阳的像地球周围的⼤⽓层，距离地球越远越稀薄，是不均匀介质，在真空中直线传播的太阳光进⼊⼤⽓层，由于不同⾼度空⽓的疏密不同⽽发⽣弯曲,逐渐弯向地⾯,进⼊我们的眼睛。

⼈们逆着光线望去就感到看见了远处的太阳，实际上⼈们看到的是太阳的像，这种像在物理学中被称为“虚像”。

太阳光折射光路图●海市蜃楼海市蜃楼是⼀种由光的折射产⽣的现象,多发⽣在夏天的海⾯上。

夏天,较热的空⽓笼罩海⾯,但海⽔⽐较凉,海⾯附近空⽓的温度⽐上层空⽓的低,空⽓热胀冷缩,导致上层的空⽓⽐底层的空⽓稀薄。

来⾃地平线以外物体的光线本来不能到达我们的眼中,但有⼀些射向空中的光线,由于不同⾼度空⽓的疏密不同⽽发⽣弯曲,逐渐弯向地⾯,进⼊我们的眼睛。

初二物理平面镜成像作图题（注：答案可删）1.在图18中做出人看到球的光路图。

2.根据平面镜成像特点，在图丙中画出物体AB所成的像．3.（1）作出图（a）中物体AB在平面镜中所成的像A′B′4.在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。

(1)根据平面镜成像的特点作出像点C对应的物点D。

(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。

5.请利用光的反射定律，作图确定烛焰上A点在平面镜中像的位置．答案：画出法线、像点A'(1分)画出入射光线、反射光线(1分) (只画一组入射光线、反射光线；没画法线；未标光的传播方向或方向标反，各扣O．5分)6.S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。

7.根据平面镜成像特点，在图9中画出物体AB在平面镜MN中所成的像A′B′。

8.请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′.9.如图8所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。

10.根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A B。

答案：对称1分；正立1分；虚像1分。

11.如图11所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。

12. (1)如图甲所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光。

请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．13.如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

14.如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。

请你作出这条入射光线并完成光路图。

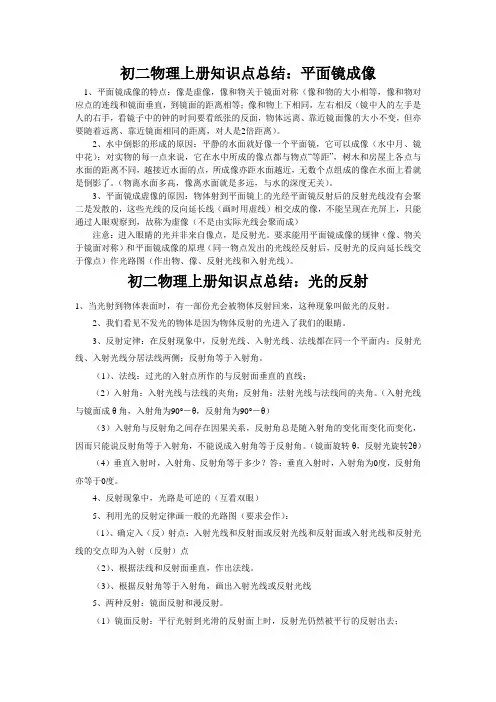

初二物理上册知识点总结：平面镜成像1、平面镜成像的特点：像是虚像，像和物关于镜面对称（像和物的大小相等，像和物对应点的连线和镜面垂直，到镜面的距离相等；像和物上下相同，左右相反（镜中人的左手是人的右手，看镜子中的钟的时间要看纸张的反面，物体远离、靠近镜面像的大小不变，但亦要随着远离、靠近镜面相同的距离，对人是2倍距离）。

2、水中倒影的形成的原因：平静的水面就好像一个平面镜，它可以成像（水中月、镜中花）；对实物的每一点来说，它在水中所成的像点都与物点“等距”，树木和房屋上各点与水面的距离不同，越接近水面的点，所成像亦距水面越近，无数个点组成的像在水面上看就是倒影了。

（物离水面多高，像离水面就是多远，与水的深度无关）。

3、平面镜成虚像的原因：物体射到平面镜上的光经平面镜反射后的反射光线没有会聚二是发散的，这些光线的反向延长线（画时用虚线）相交成的像，不能呈现在光屏上，只能通过人眼观察到，故称为虚像（不是由实际光线会聚而成）注意：进入眼睛的光并非来自像点，是反射光。

要求能用平面镜成像的规律（像、物关于镜面对称）和平面镜成像的原理（同一物点发出的光线经反射后，反射光的反向延长线交于像点）作光路图（作出物、像、反射光线和入射光线）。

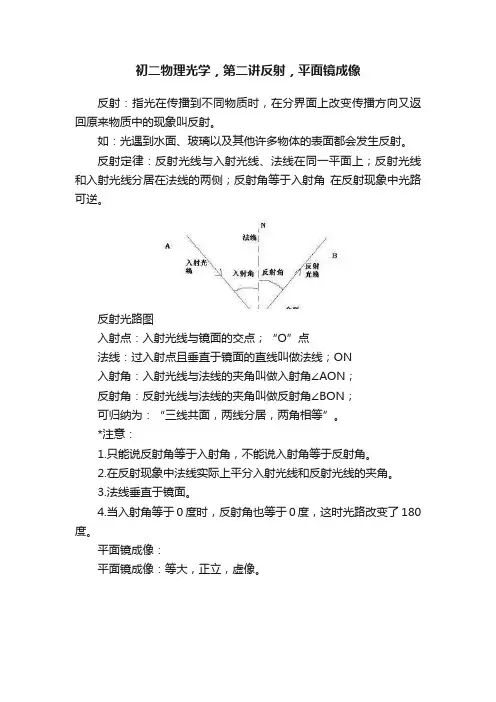

初二物理上册知识点总结：光的反射1、当光射到物体表面时，有一部份光会被物体反射回来，这种现象叫做光的反射。

2、我们看见不发光的物体是因为物体反射的光进入了我们的眼睛。

3、反射定律：在反射现象中，反射光线、入射光线、法线都在同一个平面内；反射光线、入射光线分居法线两侧；反射角等于入射角。

（1）、法线：过光的入射点所作的与反射面垂直的直线；（2）入射角：入射光线与法线的夹角；反射角：法射光线与法线间的夹角。

（入射光线与镜面成θ角，入射角为90°－θ，反射角为90°－θ）（3）入射角与反射角之间存在因果关系，反射角总是随入射角的变化而变化而变化，因而只能说反射角等于入射角，不能说成入射角等于反射角。

§ 3.4 面镜成像一.平面镜成像1 .平面镜：镜子的外表为的镜子.①成像特点〔规律〕：像与物体到镜面的距离等距〕；像与物的大小〔等大〕；像与物关于镜面〔对称〕；平面镜后面成的是像〔虚像不能呈现在光屏上〕〔物理学中,把_能_呈现在光屏上的像叫实像〕练一练：〔1〕作图一一画出镜中AB的像〔2〕身高1.6 m的人站在穿衣镜前,离镜0.5 m,他在镜中的像高;当他后退0.5 m时,像高和像到镜面的距离分别是二、平面镜的应用:〔1〕成像梳妆镜〔2〕改变光的传播方向潜望镜三、了解光污染实验：平面镜成像某同学探究平面镜成像时,将一块玻璃板竖直架在一把直尺的上面,再取两段等长的蜡烛A和B一前一后竖放在直尺上,点燃玻璃板前的蜡烛A,用眼睛进行观察,如下图.〔1 〕用玻璃板代替平面镜,主要是利用玻璃板透明的特点,便平板玻璃应选择〔厚/薄〕一点的,在实验中发现镜中有两个不重合的烛焰像,是由于的原因.〔2〕直尺的作用是;〔3〕两支相同的蜡烛作用是 ,这叫法.〔4〕当用B蜡烛去与蜡烛A重合时,眼睛应在侧〔A/B〕观察；移去蜡烛B,并在其所在位置上放一光屏,那么光屏上〔填：能/不能〕接收到蜡烛A的烛焰的像；这说明平面镜成的是像.〔5〕如玻璃板没有与桌面垂直放置,将对实验产生什么影响〔6〕实验应在较〔选填“亮〞或“暗〞〕的环境中进行,理由是.〔7〕实验中多测几组数据的目的是为了.R课堂练习11、平静的湖面上倒映着美丽的白塔.在这里,“倒映的白塔〞是〔〕A .白塔的影子B.白塔的实像C .与白塔等大的虚像D.比白塔略大的虚像2、小新同学对着平面镜检查仪容,当他向平面镜走近时〔〕A .像变大,像到镜面的距离变小B .像变大,像到镜面的距离变大C .像不变,像到镜面的距离不变D .像不变,像到镜面的距离变小3、在“探究平面镜的成家〞特点时,以下表达中正确的选项是〔〕A.烛焰在平面镜中成的是虚像B.把点燃的蜡烛移近玻璃板时,它在镜中的像将变大C.如果物体比平面镜大,那么物体在镜中的像不是完整的像D.用一块不透明的挡光板挡在像的前面,可以发现物体在镜中的像被挡住了4、平面镜的厚度为2厘米,当用手指贴在镜面上时,手指与像的距离是〔〕A 2厘米B 4厘米C 1厘米D 6厘米3、一个人站在竖直的平面镜前1.5m 处,假设将镜子向人平移 1m,那么人和像之间的距离是〔〕A. 3mB . 2m4、检查视力时,眼与视力表要相距 5m 远,如下图,假设视力表距平面镜 3m,人离平面镜的距离应是 〔〕A. 1m B . 2m C . 3m D . 4m5、关于平面镜成像,以下说法正确的选项是〔〕A.本身不发光的物体在平面镜中不能成像B .从平面镜中可以看到物体的实像C.人离平面镜越近,在镜中成的像越大D .物与像到镜面的距离总是相等的6、池中水的深度是 2m,月球到地球的距离为 3.8X105km,月球在池中的像到水面的距离是 ,水中 的月是 像〔填实或虚〕.7、某人身高1.8m,站在平面镜前1.2m 处,那么他在平面镜中的像高m ,他的像 距他.当向远离平面镜方向移动 0.3m 后,那么他的像距平面镜有 .在他远 离平面镜的过程中,他的像将 〔选填“变大〞、“变小〞、“不变〞〕.8、请在以下图中作出物体在平面镜中的像 5、一人从平面镜中看到一时钟的指针位置如图〔 〕A 4点20分B 3点40分C 4点40分D 10点20分6、爱好足球的小亮在平面镜前欣赏自己的全身2-11所示,那么此时的实际时间是 〔如图〕他实际看到的像应是图中哪一个〔〕【课后练习】1、平面镜成象的大小决定于A .平面镜的大小 B.物体本身的大小 C.平面镜放置的位置2、如图所受示,物体在平面镜中成像情况正确的选项是〔〕 D .平面镜离开物体的距离A6♦收集数据 实验次数入射角“(度)反射角3(度)/ a 与/ 3的大小1Z a Z 32/ «_ / 33// 3 上验结论反射角入射角归纳结论2 .光的反射定律(1)光反射时, 光线、光线和 线在 平面内；(三线共面)§ 3.5 的反射1.光的反射：光在两种介质 上改变传播方向又返回原来 中的现象,叫做光的反射.反射光路的几个术语：(1) AO 叫 光线；(2) OB 叫 光线；(3) ON 叫 线(辅助线)；(4)入射光线 AO 与法线ON 的夹角叫 角；(5)反射光线 OB 与法线ON 的夹角叫 角. Alt*N A 人评 v J *(2)反射光线和入射光线分别位于 线两侧；(两线两侧)(3) 角等于 角;(两角相等);并且反射光路是 的(如：两人从同一面镜子中相互看 见对方).实验：光的反射为了探究光的反射定律,小明用如下图的装置进行实验,平面镜置于水平桌面上,把一可沿O 所叠的白色硬纸板竖直置在平面镜 Mb .(1)在实验中实验白色硬纸板能显示 ,也能方便地测量二(2)假设将光线 EO 向ON 靠拢,那么 OF(靠拢/远离)ON 当光线EO 与ON 重合时,入射角是 度.(3)为了探究反射角与入射角的大小关系时,实验时应该进行的操作是:屡次改变 的方向,观察并记录 的大小；(4)以法线ON^轴线,将白色硬纸板的B 面绕法线ONO 前或向后旋转,此时反射光线的位置 (选:存生/不存生),在纸板 B 上 (选:能/不能)看到反射光线.这样的操作可以证实 这一结论是正确的.(5)如果让光线逆着 OF 的方向射向镜面,发现反射光线 ,这说明反射光路是可逆的.(6)在研究反射角和入射角的关系时,收集数据如下表：小明分析表中数据,得出 的结论.小聪说, 此结论不具有普遍性.请指出实验中的缺乏并加以改 进,—3 .镜面反射和漫反射(1)镜面反射：入射到 外表(如平面镜)上的平行光经反射后所示.(2)漫反射：平行光线入射到 物体外表时,反射光线向着 方向,这种 的外表所发生的 反射叫漫反射.如图3-16所示. 镜面反射和漫反射中的每一条光线都 光的反射定律(选“遵循〞或"不遵循)练一练：黑板反光是光的 反射；电影银幕是光的 反射；人能从各个方向看到同一物体是 反 射.4、光反射的应用：看见不发光的物体,平面镜成像、卫星遥感、光纤通讯等；光反射的危害：光污染等.5.球面镜：反射面为 曲面 的一局部. 光反射时,反射角随入射角的增大而向 方向.这种光滑镜面发生的反射叫.反射；如图3-15①凹面镜对光线有作用；应用：如太阳灶、手电筒中反光装置②凸面镜对光线有作用；应用：汽车的观后镜,这可以扩大.道路拐弯处的凸面镜.练习1、如下图,是光线经过平面镜反射后的光路图,请你在图中适当的位置画出平面镜,并标出反射角的度数.2、晚上,小昆在自己的家庭实验室探究光的反射现象〞,他把一小平面镜粘在白纸上,用手电筒照射白纸板和平面镜〔如下图〕,以下有关说法正确的选项是A.白纸看上去很暗,由于白纸发生漫反射B.白纸看上去很亮,由于白纸发生镜面反射C.镜子看上去很暗,由于镜子发生漫反射D.镜子看上去很暗,由于镜子发生镜面反射3 .目前光污染越来越严重,其中来自建筑物的玻璃幕墙、釉面砖墙、磨光大理石等都能造成白色污染,形成白色污染的主要原因是A.光的反射B. 光的折射C .光的色散D.光沿直线传播4 .以下各成语所反映的情景中,能说明光反射的是A.镜花水月B .坐井观天C .海市蜃楼D .立竿见影5.如图的四种情景,属于光的反射现象的是A.树荫下部成圆形光斑B.斑马倒影C.水面“折制枝D.日全食6 . 一束光线斜射到平面镜上,入射角为60°.假设入射光线的方向不变,让平面镜绕入射点转一小角度那么,反射光线与入射光线的夹角将改变〔〕A. a角度B . 2 a 角度C . 60° D . 30 °7 .入射光线与镜面成55 °角,转动平面镜使入射角增大5.,那么入射光线与反射光线的夹角应〔〕A. 80 ° B , 75 ° C . 70 ° D , 60 °8 .雨后晴朗的夜晚为了不踩到地上的积水,下面的判断中正确的选项是〔〕A.迎着月光走时,地上发亮处是水；背着月光走时,地上暗处是水8 .迎着月光走时,地上暗处是水；背着月光走时,地上发亮处是水C.迎着月光走或背着月光走,都应是地上发亮处是水D.迎着月光走或背着月光走,都应是地上暗处是水9 .如右图太阳光与地面成40.角斜射过来,要使光线沿竖直方向反射入井中,求作：〔1〕反射光线；〔2〕平面镜的位置,〔3〕计算出平面镜与水平方向夹角；。
