2020年人教版八年级物理上册：小专题《光学作图》(含答案)

2020年人教版物理八年级上册专项一（作图题）一．按要求做题1．按照题目中的要求作图．(1)请在甲图上画出电线杆的影子（用阴影表示）．(2)如图乙所示为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围（用阴影表示）．2．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束如图所示，请根据这两条光束的方向确定室内电灯的位置．（保留作图痕迹）3．如图所示．OB是经平面镜反射的一条光线，请你画出它的入射光线，并标出入射角的大小．4．自行车的”尾灯”是由许多很小的角反射器组成的，角反射器其实就是两个相互垂直的平面镜，如图所示．请在图上准确画出所给入射光线经两平面镜反射后的反射光线。

5．如图所示，考古人员需要对一口古井进行清理。

为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

6．如图所示，S是一个发光点，S 7是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线．7．如图是人眼看见A物体在平面镜中的像A'的示意图，请确定物体A的位置并画出入射光线.8．如图所示，钟面的指针是9时，请画出指针在平面镜中所成的像．（保留作图痕迹）9．如图所示，电视遥控器对着天花板也能遥控电视机，图中从A点发出的光经天花板MN 反射后射人电视机的接收窗口B，试画出其光路图．10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜并标出反射角的度数．11.如图所示，CD是从某一光源S发出的，它是入射光线AB的反射光线，EF是从光源S发出的另一条入射光线在同一镜面上的反射光线，画出平面镜和光源S的位置．12.如图所示，请画出物体AB在平面镜中所成像A ‘B ‘．（保留作图痕迹）13．如图所示，一束光线与水平面成45。

照射，在图中画出这束光线射到水面后的传播路径．14.如图所示，OA'是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．15.如图所示，画出光线SA经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向．16.如图所示，为光从空气斜射入水的光路图，请在图中画出界面和法线的位置．17.如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S'.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.18.如图所示，一束光线垂直射人玻璃，完成图中折射光路．19.如图所示，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线．20.如图所示，试画出光通过三棱镜时两次折射的大致光路．并画出相应的法线．21.如图所示，a、b为岸上灯泡S发出的．光线射入潜水员眼睛的其中两条，请作图找出潜水员看到岸上灯泡的位置S'.22．如图所示，画出经凸透镜折射后和射入凸透镜的光线．23.如图所示，请画出从光源S发出的三条光线经透镜折射后的传播方向．24.如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出（P 点在凸透镜的主光轴上），请你找出凸透镜的一个焦点F，并完成光线a的光路图．25.如图所示，一条光线与凸透镜的主光轴成60°角，与平面镜成30°角入射，画出经凸透镜的折射光线．◆专项一（作图题）1．如图所示2．如图所示3．如图所示4．如图所示5．如图昕示6．如图所示7．如图所示8．如图所示9．如图所示10.如图所示11.如图所示12.如图所示13.如图所示14.如图所示15.如图所示16.如图所示17.如图所示18.如图所示19.如图所示20．如图所示21.如图所示22．如图所示23．如图所示24．如图所示25.如图所示。

专题训练光学作图题1．(2020·安徽)图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入线角的度数．2．请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.3．如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．4．(2019·济宁)如图所示，一束光水平射入潜望镜后，通过潜望镜进入小明的眼睛，请画出光的传播路径．5．根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.6．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．7．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．8．画出图中S发出的光线经平面镜反射后过P点的光路．9．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．10．(2020·黔东南州)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线，并作出折射光线的大致方向．11．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．12．(2020·武汉)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中．请在图中画出这束光进入玻璃和离开玻璃后的光线．(要求标出法线)13．如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；①折射光线的大致方向．14．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．15．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．16．(2020·广州)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线．参考答案1.2.3.4. 5. 6. 7. 8.9.10.11.12.13.14.15.16.。

光学作图部分类型1有关光的反射的作图1.如图,画出反射光线并标出反射角的大小2.如图所示是一矿井的结构示意图,请你利用一块平面镜使垂直的太阳光沿水平方向照亮矿井中的水平通道.3.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线.如图所示,试作出这两条反射光线的人射光线,并确定发光点的位置.4.自行车尾灯的结构如图所示,夜晚,当有光照射到尾灯时可起到明显警示作用.试画出图中这两条光线的反射光线.类型2有关平面镜成像的作图5.如图所示,是人照镜子时的情景,请利用平面镜成像的特点在图中作出平面镜的位置.6.学校楼梯拐角的墙上装有平面镜,既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明.请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图.7.如图是光源S经平面镜反射后的两条光线,请画图确定光源位置，并完成光路图.8.已知点光源A和它发出的光线对应的两条反射光线，请在图中画出此平面镜的位置并完成光路图.类型3有关光的折射的作图9.如图所示,请在图中作出人射光线AB在水中的折射光线的大致方向.10.如图所示,一束光从空气斜射到玻璃砖上,请画出玻璃砖内的折射光线(要求保留作图痕迹).11.如图所示,光从水中斜射人空气,请准确作出反射光线的方向、大致作出折射光线的方向.12.如图所示,S点是水中鱼所在的位置,S'点是人的眼睛在A处看到的鱼的像的位置.请完成此光路图.类型4有关透镜的作图13.如图所示,请将下列光路图补充完整.14.请根据近视眼的成因和矫正方法,在如图所示的方框内画出矫正所需的透镜并完成光路图.15.如图所示,一束光射向凸透镜,经折射后,折射光线射到一个平面镜上.请在图中画出射向凸透镜的这束人射光和经平面镜反射的光路,并标出反射角的度数.16.凸透镜成像规律可以通过画光路图去理解.在光路图中凸透镜用图甲所示方法表示,O点为光心,F为其焦点.图乙是运用经过凸透镜的两条特殊光线,所画物体AB经凸透镜成像(A'B' )的光路图.请参照图乙,在图丙中画出物体CD经过凸透镜成像(C'D')的光路图.答案。

人教版八上物理专题训练（一）光学作图一1.如图所示，光射在水面上，在图中画出反射光线。

2.请按照要求画图：在图中，做出入射光线，标出反射角。

3.如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。

4.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。

5.自行车尾灯结构如图所示，夜晚当有光照射到尾灯时可起到明显警示作用。

试画出图中这两条光线的反射光线。

6.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像AʹBʹ。

7.根据平面镜的成像特点，请画出像AʹBʹ所对应的物体。

8.AʹOʹ是AO在平面镜中成的像，如图，请画出平面镜的位置。

9.请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图。

10.如图所示，请根据平面镜成像特点，在图中画出“眼睛通过玻璃板看到烛焰顶端”的光路图。

11.A点是蜡烛的位置，它在平面镜中的像的位置在B点，如图所示，请画出在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。

12.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像Sʹ的位置，并完成光路图。

13.如图所示，在某房间的天花板上装有平面镜M，S是一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

14.如图，一束光沿AO方向从空气斜射入水中，在图中画出折射光线的大致方向。

（按要求作图）15.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

16.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

17.图中OAʹ是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OBʹ的大致位置。

18.如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。

请画出入射光线、反射光线和折射光线的大致方向。

人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

2020年人教版初中物理光学作图题复习题1. (1)光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．(2)画出图2物体AB在平面镜M中所成的像．【答案】解：(1)先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°−30°=60°，故反射角也为60°.如图所示：(2)由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体的像．如图所示：【解析】(1)光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．(2)平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称；分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即可．(1)在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；(2)根据平面镜成像特点作图，根据像物关于平面镜对称，只要作出物体对应的端点，连接即为像．要严格按要求做．2.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．【答案】解：先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，SO为入射光线，如图所示：【解析】可根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图．此题还可以根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角完成光路图．3.如图所示，完成下面的光路图。

【答案】【解析】【分析】本题考查凸透镜和凹透镜光路的作图，分析清楚入射、折射光线的特点，要牢记三条特殊光线，属于常见题型。

人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

小专题(二) 光学作图01 专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(3)利用光的折射规律作图：在光的折射作图中，首先判断光是从哪种介质斜射入哪种介质，然后做出法线，最后确定出折射角大还是入射角大，进而画出对应的光线．02 专题训练类型1 光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2 平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3 光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′.类型4 综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4.5. 6.或7.8.9.10.11.12.13.14.2019-2020学年八上物理期末试卷一、选择题1．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是A．乒乓球不慎被挤瘪但无破损，球内气体密度变大B．1kg冰与1kg水的密度相等C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造D．节日放飞的气球可以飘在空中，是因为气球内部气体的密度比空气大2．由两种密度之比为ρA：ρB＝3：2的材料制成的小球A和B．其质量之比m A：m B＝4：3，其外观体积比为V A：V B＝3：2：则下列有关小球的说法错误的是A．A．B两小球可能都是空心B．A，B两小球中，A球肯定是空心C．A．B两小球中，B球肯定是空心的D．A．B两小球中不可能都是实心的3．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（）A．相机适当靠近蝴蝶，镜头略向外伸B．相机适当靠近蝴蝶，镜头略向内缩C．相机适当远离蝴蝶，镜头略向外伸D．相机适当远离蝴蝶，镜头略向内缩4．如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路简图，在晚上开车时A．潮湿的路面更容易发生光漫发射B．干燥的路面发生光的折射C．对面无车时．驾驶员看潮湿的路面更暗D．照射到干燥路面上的光不遵循光的反射定律5．某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm 处向22cm处移动的过程中（）A．像变大，像距变大B．像变大，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小6．下列关于图中所示光学现象的描述或解释正确的是A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正近视眼C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律7．某同学取出一支示数为39.7℃的体温计，没有将水银甩回玻璃泡而直接测量自己的体温，若他的实际体温是36.5℃，则他读出的结果应该是A．36.5℃B．39.7℃C．76.2℃D．无法读数8．第十七届科博会在北京召开，中外多款智能机器人齐亮相，如幼教机器人可以和小朋友比赛背唐诗．下列有关说法中正确的是( )．A．机器人的声音不是由振动产生的B．机器人的声音可以在真空中传播C．机器人能区分小朋友的声音主要是因为他们的音色不同D．机器人的声音在空气中传播速度是3×108 m/s9．我们可以在不同的环境中看到“白气”，下面有关“白气”形成的说法中正确的是A．冬天在户外说话时，常看见人们的口中呼出“白气”，是水蒸气的蒸发现象B．从冰箱内取出的冰棍周围会弥漫着“白气”，是冰熔化成的小水珠C．水烧开后壶嘴喷出的“白气”，是壶嘴喷出的水蒸气液化成的小水珠D．文艺演出时舞台上经常施放“白气”，是干冰在常温下的升华现象10．如图中展示的是穿越公园的“隔音蛟龙”，这样的道路设计在控制噪声方面的作用是A．防止车辆产生噪声B．在声源处减弱噪声C．在人耳处减弱噪声D．在传播过程中减弱噪声二、填空题11．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙。

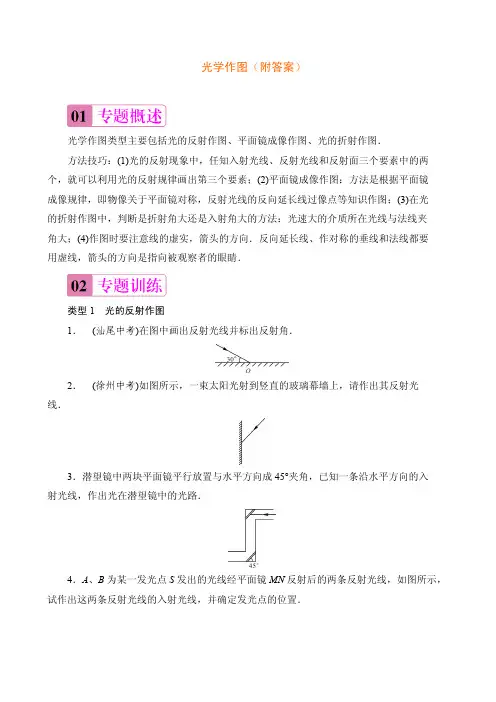

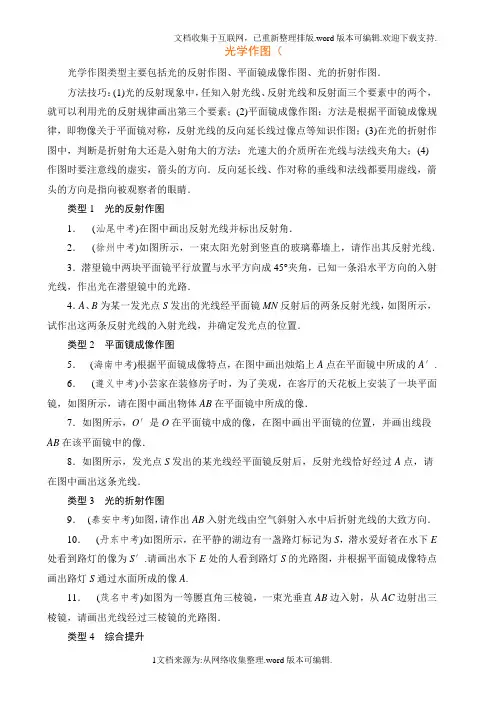

光学作图（光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图．方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛．类型1光的反射作图1．(汕尾中考)在图中画出反射光线并标出反射角．2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．类型2平面镜成像作图5．(海南中考)根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的A′.6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．类型3光的折射作图9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向．10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E 处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图．类型4综合提升12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．13．(黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．14．(大庆中考)如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．小专题(二)光学作图1. 2.3. 4.5. 6.7.8.9.10.11.12.13.14.。

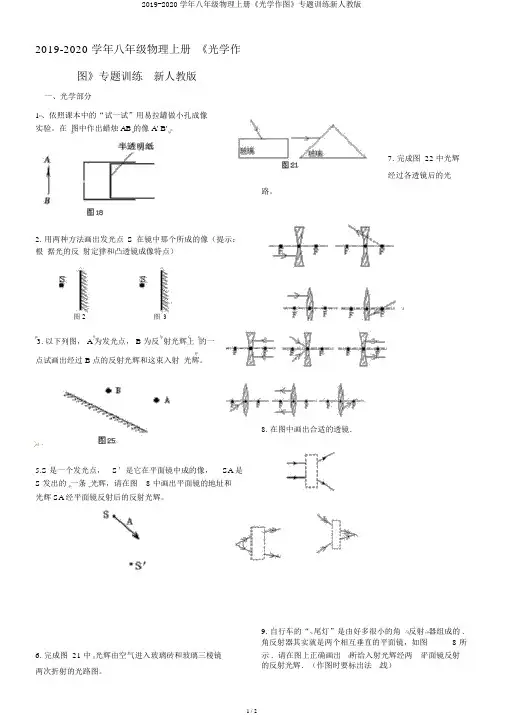

2019-2020 学年八年级物理上册《光学作
图》专题训练新人教版
一、光学部分
1、依照课本中的“试一试”用易拉罐做小孔成像
实验。

在图中作出蜡烛 AB 的像 A' B' 。

7. 完成图 22 中光辉
经过各透镜后的光
路。

2.用两种方法画出发光点S 在镜中那个所成的像（提示：
根据光的反射定律和凸透镜成像特点）
图 2图3
3.以下列图， A为发光点， B 为反射光辉上的一
点试画出经过 B 点的反射光辉和这束入射光辉。

8. 在图中画出合适的透镜．
5.S 是一个发光点，S′是它在平面镜中成的像，SA是
S 发出的一条光辉，请在图8 中画出平面镜的地址和
光辉 SA经平面镜反射后的反射光辉。

9. 自行车的“ 尾灯”是由好多很小的角反射器组成的 .
角反射器其实就是两个相互垂直的平面镜，如图8 所6. 完成图 21 中光辉由空气进入玻璃砖和玻璃三棱镜示 . 请在图上正确画出所给入射光辉经两平面镜反射
的反射光辉．（作图时要标出法线）
两次折射的光路图。

图 8
10．在图中方框内填入能更正视力的透镜；。
