专题：光学作图题第一部分课标与中考要求编考点热课程标准中考要求号度光路图高会画简单的光路图1光的反射（八上P73）高通过实验，探究并了解光的反通过实验，探究并了解光的反射定律射规律2光的折射（八上P81）高探究并了解光的折射现象及其通过探究，了解光的折射规律特点3平面镜光路（八上P77）高知道平面镜成像的特点及应用知道平面镜成像的特点及应用4透镜的光路（八上P90）低认识凸透镜的会聚作用和凹透认识凸透镜的会聚作用和凹透镜的发散作用镜的发散作用第二部分光学作图题【中考分析】光学作图题主要通过作图来考查学生对光的传播规律的掌握程度，主要包括光的直射、反射、折射、平面镜光路、凸凹透镜对光的控制。

河南中考主要考查光的反射、折射和平面镜光路。

作图时，要先明确问题和条件，再借助原理图理解点、线、面、角各作图元素之间的几何关系，理清问题和条件，明确作图的依据和顺序，保留必要的作图痕迹。

线的虚实要分清：光线、界面、实像要用实线，法线、延长线、虚像、辅助线要用虚线。

（一）光的反射和折射【知识链接】1.光的反射定律：“同面”、“两侧”、“等角”、“可逆”，入射光线和反射光线关于法线“对称”。

直射时原路返回，反射角和入射角都是00。

2.光的折射定律：“同面”、“两侧”、“可逆”、“空气中角大” 。

直射时光路不变，折射角和入射角都是00。

3.易错点（1）入射角、反射角、折射角都是光线跟法线的夹角，要学会根据角的大小关系确定光线之间的位置关系。

（2）明确光从哪来，到哪去，发生的是什么现象，问题和条件之间的几何关系如何。

1. 光的反射600角的太阳光（ 2010 河南）如图 3 所示，在 O 点放置一个平面镜，使与水平方向成经 O 点反射后，水平射人窗口P 中。

请你在图中画出平面镜的位置，并标出反射角的度数。

例 1.（ 2016?内江）如图 4 所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角i 和反射角 r。

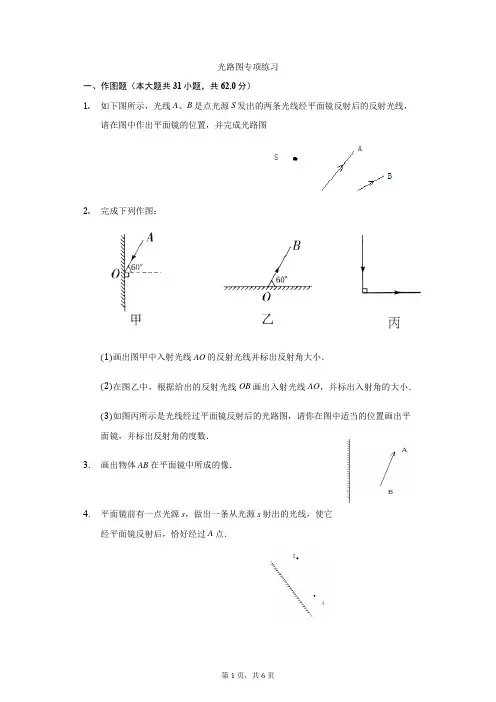

光路图专项练习一、作图题（本大题共31小题，共62.0分）1.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图2.完成下列作图：(1)画出图甲中入射光线AO的反射光线并标出反射角大小．(2)在图乙中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．(3)如图丙所示是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数．3.画出物体AB在平面镜中所成的像．4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点．5.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置．6.如图所示，画出入射光经互相垂直的两个平面镜反射的光路．7.根据图中的入射光线和法线，画出对应折射光线的大致方向．5 6 78.如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．9.如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中.请画出它经平面镜发生反射及进入水中发生折射的光路图．10.如图所示，一束光射向玻璃三棱镜并穿过玻璃砖，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)．11.画出图中入射光线通过透镜后的折射光线．12.如图所示，F为凸透镜的焦点，OOˈ为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OOˈ成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．13.13请补充完整通过凹透镜两条光线的光路图．14.将一平面镜斜放在装有水的水槽中，有一束光线垂直射入水中，如图所示，请画出这束光线在水中行进最后射出水面的光路图．15.根据图中的入射光线和法线，画出对应折射光线的大致方向．16.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖.画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．17.根据光的传播光路，在图中虚线框内，填上适当的光学镜．18.请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．19.如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．20.如图所示，MN是竖直放置的平面镜，请画出△ABC在平面镜中的像A′B′C′．21.甲图中O为玻璃砖的圆心，OA是入射光线，请在图中画出它透过玻璃砖折射光线大致路径。

一、光现象知识小结1、能发光的物体叫光源。

2、光在同一种介质中是沿直线传播的。

现象：影子的形成。

日食和月食。

小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。

在水中约为真空中的3/4，玻璃为真空的2/3 。

4、光年是长度单位，指光在1年中的传播距离。

5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。

原理：光的反射现象。

所成的是虚像。

7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。

9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。

10、光发生反射与折射时，都遵循光路可逆原理。

11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。

12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。

13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。

15、不透明的物体颜色由它反射的色光决定的。

16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。

常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。

凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。

八上物理期末专题训练【透镜光路图】作图题1、画出各图中的折射光线或入射光线.【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过凸透镜光心的光线传播方向不改变，如图所示。

【解答】过凸透镜光心的光线传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。

【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。

【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示。

2、如图所示，两条入射光线分别射向凸透镜，请画出折射光线。

【解答】通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。

3、如图为通过凸透镜的两束光线，请补全光路图。

【解答】通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变，如图所示。

4、在图中画出光通过透镜后的光路图。

【解答】平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴，，如图所示。

5、如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。

【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如图所示。

6、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．【解答】过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线，如下图所示：。

初中物理八年级光路图1初中物理八年级光路图2初中物理八年级光路图. 现象：影子的形成.日食和月食. 小孔成像……3、光在真空中传播速度最快,c=3×108 m/s . 在水中约为真空中的3/4,玻璃为真空的2/3 .4、光年是长度单位,指光在1年中的传播距离.5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角.（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等,像与物的连线与平面镜垂直,像到平面镜的距离等于物体到平面镜的距离.原理：光的反射现象.所成的是虚像.7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶, 手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时,传播方向会发生偏折,这种现象叫…….9、光的折射定律：光发生折射时,折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时,折射角小于入射角；当光线从介质中折射入空气时,折射角大于入射角.10、光发生反射与折射时,都遵循光路可逆原理.11、色散：复色光被分解为单色光,而形成光谱的现象,称为色散.12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光.13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定.15、不透明的物体颜色由它反射的色光决定的.16、当白色光（日光等）照到物体上时,一部分被物体吸收,另一部分被物体反射,这就是反射光,我们看到的就是反射光,不反射任何光的物体的颜色就是黑色.常见的光学仪器1、凸透镜对光有会聚作用,凹透镜对光有发散作用.平行于凸透镜主光轴的光线会聚于焦点,通过凸透镜焦点的光线平行于主光轴射出,通过凸透镜光心的光线传播方向不变.凸透镜的焦点是实焦点,凹透镜的焦点是虚焦点.2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜.（2）聚焦法：用太阳光对着透镜照能得到细小亮斑的是凸透镜.（3）放大法：看书上的字放大的是凸透镜.3、透镜的两个镜面所在球心的连线叫主轴,焦点到光心的距离叫焦距,焦距越短折光能力越强.4、放大镜的使用：放大镜成正立、放大的虚像,物像同侧.使用时应使物体尽量远离透镜,但物距不得超过一倍焦距.5、幻灯机与投影仪：都是将较小的物体经凸透镜在屏幕上成放大的像,投影仪中平面镜的作用是改变光的传播方向,要使得到的像更大,应把幻灯机或投影仪远离屏幕并把影片与透镜的距离调近.6、照相机：较大的物体经凸透镜后成较小的像,景物离照相机越远,拍到的像就越小要使拍到的像大些,应使照相机离物近些,同时将镜头与底片的距离调大些.简言之：要使像大,减物距,增像距. 要使像小,增物距,减像距.7、放大镜、幻灯机、照相机是代表凸透镜成不同像的三种最基本的光学仪器.8、显微镜：目镜和物镜都是凸透镜,物镜相当于幻灯机,目镜相当于放大镜.它是对物体的两次放大,物镜成放大实像,目镜成放大虚像.显微镜对物体的放大倍数=物镜的放大倍数×目镜的放大倍数9、望远镜的目镜和物镜都可以由凸透镜组成,物镜相当于照相机,目镜相当于放大镜,先由物镜把远处的物体拉近成实像,再由目镜放大成虚像.我们看远处的物体通过望远镜使视角变大了,所以能看得很清晰.10、晶状体和角膜的组合相当于凸透镜,它把光线会聚在视网膜上.11、眼睛通过睫状体来改变晶状体的形状,看远处的物体时,睫状体放松晶状体变薄,物体射来的光会聚在视网膜上,看近处的物体时,睫状体收缩晶状体变厚. 对光的偏折能力变强,物体射来的光也会聚在视网膜上.12、近视的形成：（1）睫状体功能降低不能使晶状体变薄,晶状体折光能力大.（2）眼球的前后方向上过长.这两种结果都能使像成在视网膜前方,形成近视. 因为凹透镜对光有发散作用,所以用凹透镜制成眼镜矫正近视.13、远视：（与近视相反）用凸透镜矫正.14、眼镜的度数：凹透镜的度数是负的,凸透镜的度数是正的.凸透镜越厚,焦距就小,度数就越大.凹透镜中心越薄,焦距就小,度数就越大.度数=100/f(f为焦距,单位：米）15、巧记凸透镜成像的区分：物近像远像变大, 一倍焦距分虚实,二倍焦距分大小, 实像总是倒立的.凸透镜成像规律物距（u）成像大小像的虚实像物位置像距( v ) 应用u > 2f 缩小实像透镜两侧 f < v <2f 照相机u = 2f 等大实像透镜两侧v = 2ff < u <2f 放大实像透镜两侧v > 2f 幻灯机u = f 不成像u < f 放大虚像透镜同侧v > u 放大镜二、光路图1、光在均匀介质中沿直线传播2、光的反射现象：无论透明或不透明物体在其表面均可发生光的反射.（1）光路具有可逆性：（2）镜面反射和漫反射.（3）平面镜对光线的作用：只能改变光的传播方向,不能改变光束性质（4）应用：控制光路,例如：（5）球面镜：定义：用球面的内表面作反射面.性质：凹镜能把射向它的平行光线会聚在一点；从焦点射向凹镜的反射光是平行光应用：太阳灶、手电筒、汽车头灯定义：用球面的外表面做反射面.性质：凸镜对光线起发散作用.凸镜所成的象是缩小的虚像应用：汽车后视镜（6）光的折射定律：三线同面,法线居中,空气中角大,光路可逆⑴折射光线,入射光线和法线在同一平面内.○⑵折射光线和入射光线分居与法线两侧.○⑶光从空气斜射入水或其他介质中时,折射角小于入射角,属于近法线折射.○光从水中或其他介质斜射入空气中时,折射角大于入射角,属于远法线折射.光从空气垂直射入（或其他介质射出）,折射角=入射角= 0 度.○4应用：从空气看水中的物体,或从水中看空气中的物体看到的是物体的虚像,看到的位置比实际位置高（7）透镜薄透镜：透镜的厚度远小于球面的半径.名词主光轴：通过两个球面球心的直线.光心：（O）即薄透镜的中心.性质：通过光心的光线传播方向不改变.焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫焦点.焦距（f）：焦点到凸透镜光心的距离.典型光路填表：（凸透镜成像规律）F分虚实,2f大小,实倒虚正,成虚像时：(8)眼睛和眼镜成像原理：从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立,缩小的实像,分布在视网膜上的视神经细胞受到光的刺激,把这个信号传输给大脑,人就可以看到这个物体了.近视及远视的矫正：近视眼要戴凹透镜,远视眼要戴凸透镜.(9)显微镜和望远镜显微镜：显微镜镜筒的两端各有一组透镜,每组透镜的作用都相当于一个凸透镜,靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜.来自被观察物体的光经过物镜后成一个放大的实像,道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜,把这个像再放大一次.经过这两次放大作用,我们就可以看到肉眼看不见的小物体了.望远镜：有一种望远镜也是由两组凸透镜组成的.靠近眼睛的凸透镜叫做目镜,靠近被观察物体的凸透镜叫做物镜.我们能不能看清一个物体,它对我们的眼睛所成“视角”的大小十分重要.望远镜的物镜所成的像虽然比原来的物体小,但它离我们的眼睛很近,再加上目镜的放大作用,视角就可以变得很大.。

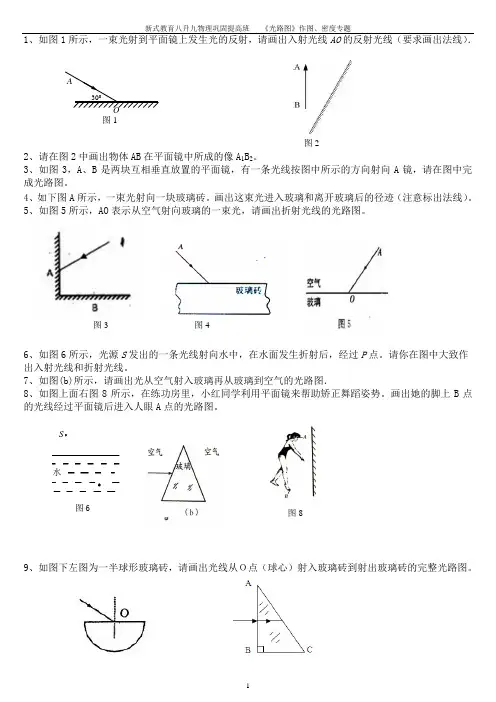

1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、请在图2中画出物体AB在平面镜中所成的像A1B2。

3、如图3，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。

4、如下图A所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。

5、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。

6、如图6所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。

请你在图中大致作出入射光线和折射光线。

7、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．8、如图上面右图8所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

9、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。

图6S水图8AO300图1图2图2图3 图410、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。

11、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在右图中画出平面镜的位置，并完成光路图。

12、下图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。

13、如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点？20、如下图所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。

要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。

21、画出下列图中透镜的折射光线的方向。

22、完成下列透镜的光路。

23、在下列各图中的适当位置画出一个合适的透镜。

1、有一个瓶子装满油时，总质量是1.2kg ，装满水时总质量是1.44kg ，水的质量是1.2kg ，求油的密度．2、甲物体的质量是乙物体的3倍，使甲、乙两个物体的体积之比3：2，求甲、乙两物体的密度之比．3、小瓶内盛满水后称得质量为210g ，若在瓶内先放一个45g 的金属块后，再装满水，称得的质量为251g ，求金属块的密度．F FF FFFF F F FF FF FFF4、两种金属的密度分别为21ρρ、，取质量相同的这两种金属做成合金，试证明该合金的密度为21212ρρρρ+⋅（假设混合过程中体积不变）．5、有一件标称纯金的工艺品，其质量100g ，体积为6cm 3，请你用两种方法判断它是否由纯金（不含有其他常见金属）制成的？（33kg/m 103.19⨯=金ρ）6、设有密度为1ρ和2ρ的两种液体可以充分混合，且212ρρ=，若取体积分别为1V 和2V 的这两种液体混合，且2121V V =，且混合后总体积不变.求证：混合后液体密度为123ρ或234ρ．7、密度为0.8g/cm 3的甲液体40cm 3和密度为1.2g/cm 3的乙液体20cm 3混合，混合后的体积变为原来的90％，求混合液的密度．8、如右图所示，一只容积为34m 103-⨯的瓶内盛有0.2kg 的水，一只口渴的乌鸦每次将一块质量为0.01kg 的小石子投入瓶中，当乌鸦投了25块相同的小石子后，水面升到瓶口，求：（1）瓶内石声的总体积．（2）石块的密度．9、某冰块中有一小石块，冰和石块的总质量是55g ，将它们放在盛有水的圆柱形容器中恰好悬浮于水中（如图21甲所示）。

人教版八年级上册第四章光路作图专题一．光在均匀介质中直线传播1．（2019秋•滨海县期中）作出太阳光下直立的杆的影子（要求作出光路，并用L标出影子部分）。

2．（2019秋•金乡县期中）请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。

3．（2020•南京）如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

4．（2019秋•满城区期末）如图所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围。

5．（2019秋•高新区期中）在图中作出蜡烛AB通过小孔在半透明纸上的像A'B'。

6．（2019秋•相城区期中）请作出光源AB经过小孔O在光屏PQ上成的像。

二．光的反射作图7．（2020春•杭州期中）小明将手电筒的光线沿与水平玻璃板成30度角的方向射出，如图。

请作出经玻璃板反射后照射到竖直墙面的光点位置P．若玻璃板入射点O距墙角A点米，则反射角为度，墙面上的光点P距玻璃板高度AP长为米。

8．（2020秋•江宁区期中）如图所示，画出光射到平面镜上的反射光线，并标明反射角的大小。

9．（2020•沙坪坝区校级三模）如图所示，光线与平面镜成30°角射在平面镜上，请画出它的反射光线。

10．（2020秋•南京期中）利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。

11．（2020•南宁）请在图中作出入射光线AO并标出入射角。

12．（2020•成都模拟）如图，两平面镜相互垂直。

请根据光的反射定律：①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

13．（2020•建水县二模）在如图中作出反射光线OB的入射光线AO并标出入射角。

14．（2020•常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）15．（2020•镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。

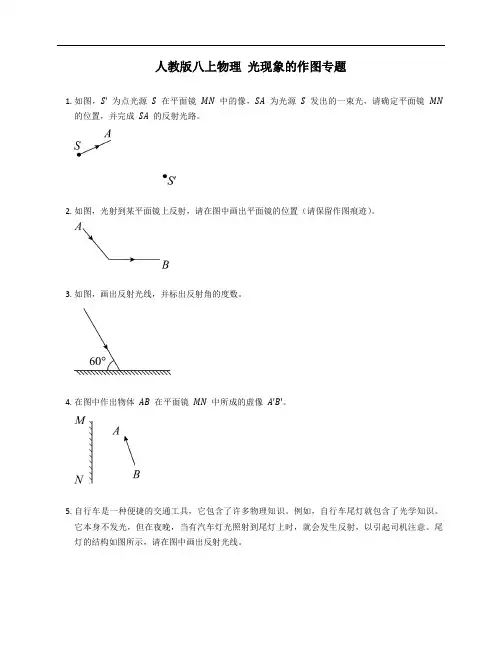

人教版八上物理光现象的作图专题1.如图，Sʹ为点光源S在平面镜MN中的像，SA为光源S发出的一束光，请确定平面镜MN的位置，并完成SA的反射光路。

2.如图，光射到某平面镜上反射，请在图中画出平面镜的位置（请保留作图痕迹）。

3.如图，画出反射光线，并标出反射角的度数。

4.在图中作出物体AB在平面镜MN中所成的虚像AʹBʹ。

5.自行车是一种便捷的交通工具，它包含了许多物理知识。

例如，自行车尾灯就包含了光学知识。

它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意。

尾灯的结构如图所示，请在图中画出反射光线。

6.请在图中用作图的方法，表示人眼所能看到的挡板右侧的范围大小。

7.如图，平面镜前有一点光源S，A为平面镜前某一点，请画出点光源S发出的光经平面镜反射后过A点的光路图。

8.如图，AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，请你用作图方法确定发光点S的位置。

9.如图，一直角三棱镜顶角为30∘，一束光垂直于AB边入射，从AC边又射入空气中，请画出从AC边射出的光线。

10.如图甲，渔民看到水中Sʹ处有一条鱼，为了叉到鱼，他们不是对准图乙中的Sʹ，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，Sʹ处是鱼的像的位置。

请你在乙图中作出人眼观察鱼的光路图。

11.如图，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟。

请作出潜水员观察小鱼和小鸟的光路图。

12.将一平面镜斜放在装有水的水槽中，有一束光线垂直射入水中，如图所示，请画出这束光线经平面镜反射后再由水射入空气中行进的光路图。

答案1. 【答案】2. 【答案】3. 【答案】4. 【答案】5. 【答案】6. 【答案】7. 【答案】8. 【答案】方法一：方法二：9. 【答案】10. 【答案】11. 【答案】12. 【答案】。

八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二二、光的折射1、折射光路图例2、画折射光线作图方法图示如下方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。

方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜3、水面折射光路图三、平面镜成像有关作图1、平面镜成虚像原理光路图2、如下左图所示，一点光源S发出的两道光束镜平面镜反射后经过A、B两点求点光源S的位置并画出入射光线作图方法：先反向延长反射光线交于S，再过S，作垂直于镜面的虚线，找到S，关于镜面对称的S点，即为光源。

最后将光源S分别连接两个入射点标好箭头如右图所示。

3、平面镜成像找点光源如下左图所示点光源S发出的一束光经过镜面反射后经过B点，请标出S点画出完整光路图方法讲解：先连接B S，，注意镜面下的连线部分画虚线镜面上连线部分画实线。

再过S，作垂直于镜面的虚线，找到S，关于镜面对称的S点，即为光源。

最后将光源S与入射点连接，标处入射箭头，如图所示。

四、凸透镜成像规律S，SS，S，S注意：1、入射光线、反射光线和折射光线同时靠近或远离法线。

2、入射角、反射角和折射角同增同减。

3、光的反射与折射都是可逆的。

1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）.3、如图3, A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。

4、如下图A所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。

6、如图6所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。

请你在图中大致作出入射光线和折射光线。

7、如图（b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图.8、如图上面右图8所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

9、如图下左图为一半球形玻璃砖，请画出光线从。

点（球心）射入玻璃砖到射出玻璃砖的完整光路图。

10、如图上右图所示，一直角三棱镜顶角为30°, 一束光垂直人8边入射，从AC边又射入空气中，请画出从AC边出射的光线。

11、竖直向下照射的太阳光经平面镜反射后，沿水平方向射 5 !L…入涵洞中，请在右图中画出平面镜的位置，并完成光路图。

12、下图中，两条光线是由同一点光源S发出经平面镜反射' 」后形成的，请完成光路图，并确定光源S的位置。

13、如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点?20、如下图所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。

要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。

+ A777777777777777777777777^21、画出下列图中透镜的折射光线的方向。

RI・）「' w -・」—・」「・「'-•-H臼F夕地面C n图722、完成下列透镜的光路。

1、有一个瓶子装满油时，总质量是1.2kg,装满水时总质量是1.44kg,水的质量是1.2kg,求油的密度.2、甲物体的质量是乙物体的3倍，使甲、乙两个物体的体积之比3：2，求甲、乙两物体的密度之比．3、小瓶内盛满水后称得质量为210g，若在瓶内先放一个45g的金属块后，再装满水，称得的质量为251g，求金属块的密度．4、两种金属的密度分别为p、P，取质量相同的这两种金属做成合金，试证明该合金的密度为工?2 12p+ p（假设混合过程中体积不变）．5、有一件标称纯金的工艺品，其质量100g，体积为6cm3,请你用两种方法判断它是否由纯金（不含有其他常见金属）制成的？（p金=19.3x 103kg/m3）6、设有密度为p 1和p2的两种液体可以充分混合，且p1= 2p2，若取体积分别为匕和V2的这两种液体混1 34合，且V = 1 V，且混合后总体积不变.求证：混合后液体密度为3p或4p . i 2 2 2i 3 27、密度为0.8g/cm3的甲液体40cm3和密度为1.2g/cm3的乙液体20cm3混合，混合后的体积变为原来的90%, 求混合液的密度．8、如右图所示，一只容积为3x 10-4m3的瓶内盛有0.2kg的水，一只口渴的乌鸦每次将一块质量为0.01kg 的小石子投入瓶中,当乌鸦投了25块相同的小石子后,水面升到瓶口,求：（1）瓶内石声的总体积．（2）石块的密度．9、某冰块中有一小石块，冰和石块的总质量是55g,将它们放在盛有水的圆柱形容器中恰好悬浮于水中（如图21甲所示）。

一、光现象知识小结1、能发光的物体叫光源。

2、光在同一种介质中是沿直线传播的。

现象：影子的形成。

日食和月食。

小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。

在水中约为真空中的3/4，玻璃为真空的2/3 。

4、光年是长度单位，指光在1年中的传播距离。

5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。

原理：光的反射现象。

所成的是虚像。

7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。

9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。

10、光发生反射与折射时，都遵循光路可逆原理。

11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。

12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。

13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。

15、不透明的物体颜色由它反射的色光决定的。

16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。

常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。

凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。

物理光路图专题一、作图类型1、光的直线传播：同种均匀介质（小孔成像；视野；影子）。

2、光的反射：另一种介质表面（反射图；平面镜成像)。

3、光的折射：进入另一种介质（折射图；折射成像；玻璃砖；三棱镜）。

二、作图注意1、要用铅笔借助直尺、量角器、圆规等工具作图。

2、光线要带箭头，光线与光线之间要连接好，不要断开。

3、是实际光线画实线，不是实际光线画虚线。

别漏了垂直符号。

三、分类解析1、反射折射问题作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。

反射利用法线的两个性质：入射光线与反射光线夹角的角平分线；垂直于反射面。

折射把握两角的一个要诀：空气中的角总是大于水或玻璃中的角。

（1）已知反射面(分界面)、入射光线求作反射光线或折射光线（一线一面求一线）；已知入射光线反射光线求作反射面（已知两线求一面）例：作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。

（2）已知入射光线上一点和反射光线上一点求作入射点或入射光线反射光线（已知两点求两线）——参见平面镜成像例：如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点，试在图中画出入射光线，反射光线和折射光线（3）潜望镜与自行车尾灯例：如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？画出光路图如果一束光水平射向自行车尾灯，它将沿怎样的路径传出？画出光路图（4）玻璃砖与三棱镜一束光分别射向一块玻璃砖和三棱镜。

画出这束光进入和离开这两者后的径迹（注意标出法线）2、成像问题◎平面镜成像物、像关于平面镜对称；平面镜是物点和像点连线的垂直平分线；反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像。

（1）求作平面镜所成的像（注意：虚线，对称，垂直符号，字母）例：根据平面镜成像特点画出镜中的像（或镜前的物体）。
