光现象思维导图
光的基本规律在生活中应用
直线、反射、折射
光的三个基本规律
思 维 导 图
光源
光的直线传播
光的反射
光的折射
现 象 ①夜空探照灯的光柱 ②手影游戏，人的影子 ③日食、月食成因 ④小孔成像、站队
现 象 ①平静湖面上的倒影 ②光滑物体表面反光 ③成语典故猴子捞月 ④照镜子（生活中）
现 象
①河水变浅 ②水中的筷子变弯 ③雨后彩虹 ④海市蜃楼
光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s
在其他介质中传播速度比真空和空气中小。
光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
当入射角增大时，折射角也增大。
当光从空气垂直射入水中或其他介质中时，传播方向不变。
光路是可逆的。
光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。
光路是可逆的。
镜面反射和漫发射。
A.平面镜成像规律
①成等大正立的虚像 ②像到镜面的距离与物到镜
面的距离相等 ；○
3像和物体的连线与镜面垂直。
平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。
B.光的基本规律在生活中应用
潜望镜应用； 凹面镜的应用； 探照灯； 汽车观后镜； 手电筒上的聚光灯等。
光的色散：
太阳光通过三棱镜折射发生光的色散把光分成 红橙黄绿蓝靛紫。
看不见的光： 红外线，紫外线。
初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。
二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。
光的折射定律的内容、作图、应用及其与光的反射定律的异同。
（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。
②折射光线和反射光线均分居法线的两侧。
③当入射角变化时，折射角和反射角都随之变化。
④在折射和反射现象中，光路都是可逆的。
（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。
②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。
三、透镜透镜的分类：凸透镜、凹透镜。
凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。
凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。
凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。
八年级光学作图方法总结一、光的反射1、光的反射图例：2、作反射光路图方法示范3、画入射光线方法同画反射光线4、画平面镜如下左图给出入射光线与反射光线画平面镜方法一方法二方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2 处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。
方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜二、光的折射1、折射光路图例2、画折射光线作图方法图示如下3、水面折射光路图注意：1、入射光线、反射光线和折射光线同时靠近或远离法线。
2、入射角、反射角和折射角同增同减。
光源 S 分别连接两个入射点标好箭头如右图所示。
3、平面镜成像找点光源 如下左图所示点光源S 发出的一束光经过镜面反射后经过B 点，请标出 S 点画出完整光路图S三、平面镜成像有关作图 1、平面镜成虚像原理光路图，S，S，方法讲解：先连接BS ，注意镜面下的连线部分画虚线镜面上连线部分画实线。
再过S ，作垂直于镜面的虚线，找到 S ，关2、如下左图所示， 一点光源 S 发出的两道光束镜平面镜反射后 于镜面对称的 S 点，即为光源。
最后将光源S 与入射点连接，经过 A 、 B 两点求点光源 S 的位置并画出入射光线标处入射箭头，如图所示。
四、凸透镜成像规律S注意：物与像同方向移动 （如右图所 示物向凸透镜靠近时，像远离凸透 镜。
）S，作图方法：先反向延长反射光线交于S，再过 S，作垂直于镜面的虚线，找到S，关于镜面对称的 S 点，即为光源。
最后将--。
八上物理期末专题训练【透镜光路图】作图题1、画出各图中的折射光线或入射光线.【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过凸透镜光心的光线传播方向不改变，如图所示。
【解答】过凸透镜光心的光线传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。
【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。
【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示。
2、如图所示，两条入射光线分别射向凸透镜，请画出折射光线。
【解答】通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。
3、如图为通过凸透镜的两束光线，请补全光路图。
【解答】通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变，如图所示。
4、在图中画出光通过透镜后的光路图。
【解答】平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴，，如图所示。
5、如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。
【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如图所示。
6、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．【解答】过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线，如下图所示：。
人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。
一、光现象知识小结1、能发光的物体叫光源。
2、光在同一种介质中是沿直线传播的。
现象：影子的形成。
日食和月食。
小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。
在水中约为真空中的3/4，玻璃为真空的2/3 。
4、光年是长度单位，指光在1年中的传播距离。
5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。
（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。
原理：光的反射现象。
所成的是虚像。
7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。
9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。
10、光发生反射与折射时，都遵循光路可逆原理。
11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。
12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。
13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。
15、不透明的物体颜色由它反射的色光决定的。
16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。
常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。
平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。
凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。
专题02 利用光的反射定律作图命题依据：光的反射定律内容反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。
光路是可逆的。
由此可见，对于反射光路图中，有三个要素即入射光线、反射光线、反射面（或法线）。
在这三个要素中只要知道任意两个就可做出第三个。
题型分类：利用光的反射定律作图考法（1）根据要求作出入射光线（或反射光线）；（2）根据光的反射定律以及入射角大小，标出反射角大小；（3）根据给定的入射光线和反射光线，作出法线；（4）根据给定的入射光线和反射光线，画出反射面；（5）根据光的反射定律找发光点（物体点）或像点。
由此可见，（1）（3）（4）为画线类；（2）为找角类，一般和画线类综合在一起；（5）为找点（成像）类。
利用光的反射定律作图注意事项（1）注意“箭头”方向；（2）法线一定要画成“虚线”；（3）一般涉及角度的作图题，要标出入射角、反射角的大小；（4）注意反射面的正面和反面；（5）反射面和法线间要有垂直符号“┐”。
1．反射定律画线类作图①已知入射光线、反射面（平面镜）画反射光线解题技巧：找入射点，过此点做反射面（镜面）的垂线，即法线。
方法步骤：●画出法线。
先找入射光线与反射面的交点（入射点），过入射点作垂直于反射面的直线即法线；●量出（算出）入射角大小；●画出反射光线。
根据反射角与入射角相等，作出反射光线（标箭头）。
将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。
图2-1例题1（中考题型）如图2-1所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
图2-2【解题思路】根据反射定律进行分析。
首先找到入射点做出法线，再从题图中可以知道入射光线与镜面的夹角是30°，所以入射角为90°－30°=60°。
根据反射角等于入射角，反射光线与镜面的夹角也为30°，在法线右侧做出反射光线，如图2-3所示。

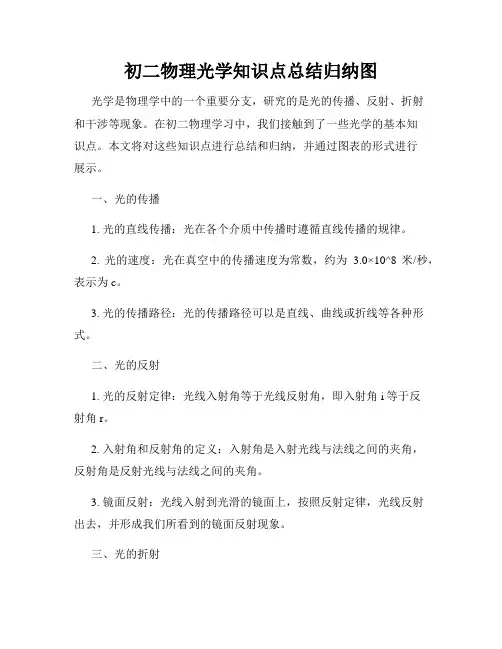

初二物理光学知识点总结归纳图光学是物理学中的一个重要分支，研究的是光的传播、反射、折射和干涉等现象。
在初二物理学习中，我们接触到了一些光学的基本知识点。
本文将对这些知识点进行总结和归纳，并通过图表的形式进行展示。
一、光的传播1. 光的直线传播：光在各个介质中传播时遵循直线传播的规律。
2. 光的速度：光在真空中的传播速度为常数，约为3.0×10^8米/秒，表示为c。
3. 光的传播路径：光的传播路径可以是直线、曲线或折线等各种形式。
二、光的反射1. 光的反射定律：光线入射角等于光线反射角，即入射角i等于反射角r。
2. 入射角和反射角的定义：入射角是入射光线与法线之间的夹角，反射角是反射光线与法线之间的夹角。
3. 镜面反射：光线入射到光滑的镜面上，按照反射定律，光线反射出去，并形成我们所看到的镜面反射现象。
三、光的折射1. 光的折射定律：光线折射时，入射角i、折射角r和介质折射率n 之间满足折射定律。
2. 折射定律的表达式：n1sin(i)=n2sin(r)，其中n1和n2分别代表两个介质的折射率，i为入射角，r为折射角。
3. 折射率的实际意义：折射率越大，光在介质中传播速度越慢。
四、光的色散1. 光的色散现象：光通过某些介质（如三棱镜）时，不同波长的光被折射的角度不同，导致光的分散现象。
2. 色散的原因：不同波长光的折射率不同，所以会出现色散现象。
3. 彩虹的形成：阳光经过雨滴的折射和反射后，分散成不同颜色的光线，形成了美丽的彩虹。
五、光的干涉1. 光的干涉现象：两束光线相遇时，由于光的波动性质，会出现干涉现象。
2. 干涉的分类：干涉可以分为构成干涉和破坏干涉两种情况。
3. 干涉的应用：干涉现象在光学测量、干涉仪器和光的记录等方面有广泛的应用。
光学是一门广泛应用于生活和科学研究中的学科，通过初二物理对光学的学习，我们可以更好地理解和解释光的行为。
在今后的学习过程中，我们还将学习更多关于光学的知识，继续探索光的奥秘。
八年级光学作图方法总结
一、光的反射
1、光的反射图例：
2、作反射光路图方法示范
3、画入射光线方法同画反射光线
4、画平面镜
如下左图给出入射光线与反射光线画平面镜
方法一方法二
二、光的折射
1、折射光路图例
2、画折射光线作图方法图示如下
3、水面折射光路图
三、平面镜成像有关作图
1、平面镜成虚像原理光路图
2、如下左图所示，一点光源S发出的两道光束镜平面镜反射后经过
A、B两点求点光源S的位置并画出入射光线
方法一量角器作图法：先量出入射光线与反射光线夹角a，再用
量角器找到角a/2处，并画出角平分线（即法线）再过入射点作
法线的垂线即为平面镜。
方法二尺规作图法：先在入射光线上任取一点，并量出此点到入
射点距离为L，之后在反射光线上量取一点到入射点距离也为L，
用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入
射点作法线的垂线得平面镜
注意：
1、入射光线、反射
光线和折射光线同
时靠近或远离法线。
2、入射角、反射角
和折射角同增同减。
3、光的反射与折射
都是可逆的
作图方法：先反向延长反射光线交于S ，
再过S ，
作垂直于镜面的虚线，
找到S ，
关于镜面对称的S 点，即为光源。
最后将光源S 分别连接两个入射点标好箭头如右图所示。
3、平面镜成像找点光源
如下左图所示点光源S 发出的一束光经过镜面反射后经过B 点，请标出S 点画出完整光路图
方法讲解：先连接BS ，
，注意镜面下的连线部分画虚线镜面上连线部分画实线。
再过S ，
作垂直于镜面的虚线，找到S ，
关于镜面对称的S 点，即为光源。
最后将光源S 与入射点连接，标处入射箭头，如图所示。
四、凸透镜成像规律
S ，
S
S ，
S ，
S
注意：物与像同方向移动（如右图所示物向凸透镜靠近时，像远离凸透镜。
）。
