MG300-730-WD采煤机系列说明书(1140、3300)-2

MGTY300-730-11D电牵引采煤机说明书1、操作讲明前言本讲明书共两大部分，以下内容为MG300/730-WD电牵引采煤机的机械部分（以下均称为采煤机），电气部分参见专用的讲明书。

本讲明的要紧内容是如何正确和经济地使用采煤机。

遵守该操作讲明，有助于幸免危险、降低修理费用和减少故障时刻。

承担采煤机如下工作：运输操作修理的人，都必须阅读与其承担相对应的章节，专门要阅读第一章“安全”。

完成上述工作的前提条件是拥有采煤机的专门知识和体会。

除了本操作讲明外，还应遵守采煤机使用国和使用地以下方面的法规：事故预防环境爱护工作安全性和专业性。

2、一样讲明2.1、从事采煤机运输、装配、拆卸、投入运行、操作、爱护和修理的人员。

除了阅读过“安全”章节外，还必须阅读过本操作讲明中与其工作任务有关的内容；2.2、该操作讲明必须存放在采煤机使用地点（工具箱或者专用柜），以便随时查阅；2.3、任何工作都必须遵守操作讲明的规定；2.4、注意贴在采煤机机身上的危险讲明、安全讲明、操作讲明和爱护讲明，这些讲明必须完整且字迹清晰；2.5、遵守有关其它厂家供货的安全操作讲明，例如电动机等等。

3、按规定使用按照技术标准和通用的安全规程装配采煤机。

即使如此，在使用采煤机时，仍旧会对使用人员或者第三者的生命和健康构成危险，并对采煤机和其它设备造成损坏。

按照规定、遵照操作讲明、有安全和危险意识地使用技术状态良好的采煤机，专门要直截了当排除阻碍安全的故障！采煤机是用于截割和装载煤、盐、矿石、其它矿物质。

除此以外的用途，例如：人员运输；矿物质运输；提升和牵引工作；破裂输送到顺槽中的岩块；截割带锚杆的煤壁，等都属于不符合规定！不能用滚筒摇臂升起采煤机；只有当遵守了厂家提供的组装、拆卸、试车、操作、爱护和检修的规程时，才视为按规定使用；采煤机的设计和制造使它能够在有瓦斯爆炸危险的环境中使用。

一旦采煤机使用地点的气体混合物例如甲烷（CH4）超过了《煤矿安全规范》规定的极限，采煤机必须停机并切断机器电源。

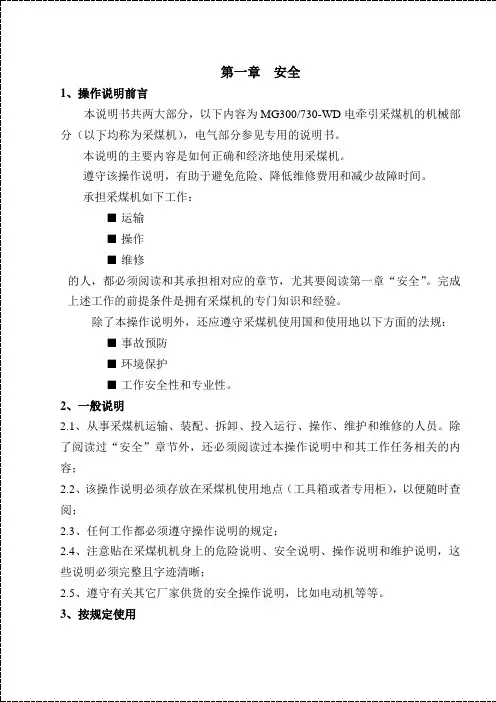

第一章安全1、操作说明前言本说明书共两大部分，以下内容为MG300/730-WD电牵引采煤机的机械部分（以下均称为采煤机），电气部分参见专用的说明书。

本说明的主要内容是如何正确和经济地使用采煤机。

遵守该操作说明，有助于避免危险、降低维修费用和减少故障时间。

承担采煤机如下工作：■运输■操作■维修的人，都必须阅读和其承担相对应的章节，尤其要阅读第一章“安全”。

完成上述工作的前提条件是拥有采煤机的专门知识和经验。

除了本操作说明外，还应遵守采煤机使用国和使用地以下方面的法规：■事故预防■环境保护■工作安全性和专业性。

2、一般说明2.1、从事采煤机运输、装配、拆卸、投入运行、操作、维护和维修的人员。

除了阅读过“安全”章节外，还必须阅读过本操作说明中和其工作任务相关的内容；2.2、该操作说明必须存放在采煤机使用地点（工具箱或者专用柜），以便随时查阅；2.3、任何工作都必须遵守操作说明的规定；2.4、注意贴在采煤机机身上的危险说明、安全说明、操作说明和维护说明，这些说明必须完整且字迹清晰；2.5、遵守有关其它厂家供货的安全操作说明，比如电动机等等。

3、按规定使用根据技术标准和通用的安全规程装配采煤机。

即使如此，在使用采煤机时，仍然会对使用人员或者第三者的生命和健康构成危险，并对采煤机和其它设备造成损坏。

根据规定、遵照操作说明、有安全和危险意识地使用技术状态良好的采煤机，尤其要直接消除妨碍安全的故障！采煤机是用于截割和装载煤、盐、矿石、其它矿物质。

除此以外的用途，比如：■人员运输；■矿物质运输；■提升和牵引工作；■破碎输送到顺槽中的岩块；■截割带锚杆的煤壁，等都属于不符合规定！■不能用滚筒摇臂升起采煤机；■只有当遵守了厂家提供的组装、拆卸、试车、操作、维护和检修的规程时，才视为按规定使用；■采煤机的设计和制造使它能够在有瓦斯爆炸危险的环境中使用。

一旦采煤机使用地点的气体混合物比如甲烷（CH4）超过了《煤矿安全规范》规定的极限，采煤机必须停机并切断机器电源。

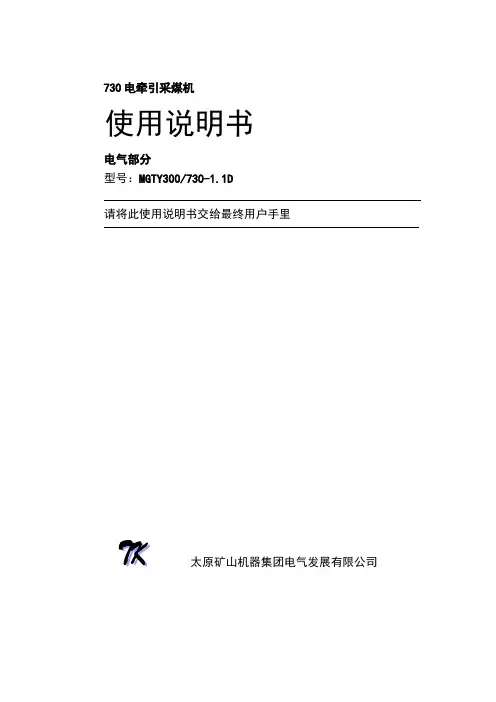

730电牵引采煤机使用说明书电气部分型号：MGTY300/730-1.1D请将此使用说明书交给最终用户手里太原矿山机器集团电气发展有限公司前言非常感谢使用MGTY300/730-1.1D电牵引采煤机。

本使用说明书，叙述了730采煤机电气系统的配置、运行、维护、保养及检查等项目。

使用前，谨请认真阅读本使用说明书。

同时，请您在熟读本产品安全注意事项的基础上使用。

目录第一部分电气系统简介 1第二部分控制箱 3 第三部分高压箱 6第四部分先导回路主电源分配 9 第五部分控制中心 9 第六部分遥控系统功能及原理 13 第七部分变频器 15 第八部分电气系统操作 18 第九部分参数显示器 21 第十部分维护 30 附录A 31730电牵引采煤机使用说明书电气部分（Ⅳ型电控系统）型号：MGTY300/730—1.1D请将此使用说明书交给最终用户的手中太原矿山机械集团电气发展有限公司第一部分电气系统简介1.机型：MGTY 300/730—1.1DMG—滚筒式采煤机TY—太原300—单向截割功率730—装机总功率1.1—供电电压1140VD—电牵引2.机组的供电：2.1 单电缆供电2.2 供电电缆的型号：MCP 3×95+1×35+4×63.特点：3.1 多电机横向布置，抽屉式结构，安装维护方便。

3.2 机载式交流变频调速，一拖二牵引方式，可实现功率平衡。

3.3 关键的电气部件全部采用进口件，提高了系统的可靠性。

3.4 低功耗的遥控系统，免充电式无线发射，可离机操作，既增加了安全性，而且待机时间长。

3.5 带故障记录的中文人机界面，缩短了故障查询时间。

3.6 保护齐全，增加了系统的使用寿命。

4.电气系统的基本配置：表一：5.电气系统的保护5.1 在采煤机上完成截割电机的温度监测及热保护5.2 油泵电机的温度监测5.3 牵引变压器的热保护5.4 对截割电机和牵引电机恒功率控制过载保护5.5 电机的漏电闭锁控制5.6 完成对运输机的闭锁控制第二部分控制箱1.功能结构控制箱位于主机架中央，它可从采空侧方便地推入和抽出，主要功能是完成采煤机的控制和监测。

第一章安全1、操作说明前言本说明书共两大部分，以下内容为MG300/730-WD电牵引采煤机的机械部分（以下均称为采煤机），电气部分参见专用的说明书。

本说明的主要内容是如何正确和经济地使用采煤机。

遵守该操作说明，有助于避免危险、降低维修费用和减少故障时间。

承担采煤机如下工作：■运输■操作■维修的人，都必须阅读与其承担相对应的章节，尤其要阅读第一章“安全”。

完成上述工作的前提条件是拥有采煤机的专门知识和经验。

除了本操作说明外，还应遵守采煤机使用国和使用地以下方面的法规：■事故预防■环境保护■工作安全性和专业性。

2、一般说明2.1、从事采煤机运输、装配、拆卸、投入运行、操作、维护和维修的人员。

除了阅读过“安全”章节外，还必须阅读过本操作说明中与其工作任务相关的内容；2.2、该操作说明必须存放在采煤机使用地点（工具箱或者专用柜），以便随时查阅；2.3、任何工作都必须遵守操作说明的规定；2.4、注意贴在采煤机机身上的危险说明、安全说明、操作说明和维护说明，这些说明必须完整且字迹清晰；2.5、遵守有关其它厂家供货的安全操作说明，比如电动机等等。

3、按规定使用根据技术标准和通用的安全规程装配采煤机。

即使如此，在使用采煤机时，仍然会对使用人员或者第三者的生命和健康构成危险，并对采煤机和其它设备造成损坏。

根据规定、遵照操作说明、有安全和危险意识地使用技术状态良好的采煤机，尤其要直接消除妨碍安全的故障！采煤机是用于截割和装载煤、盐、矿石、其它矿物质。

除此以外的用途，比如：■人员运输；■矿物质运输；■提升和牵引工作；■破碎输送到顺槽中的岩块；■截割带锚杆的煤壁，等都属于不符合规定！■不能用滚筒摇臂升起采煤机；■只有当遵守了厂家提供的组装、拆卸、试车、操作、维护和检修的规程时，才视为按规定使用；■采煤机的设计和制造使它能够在有瓦斯爆炸危险的环境中使用。

一旦采煤机使用地点的气体混合物比如甲烷（CH4）超过了《煤矿安全规范》规定的极限，采煤机必须停机并切断机器电源。

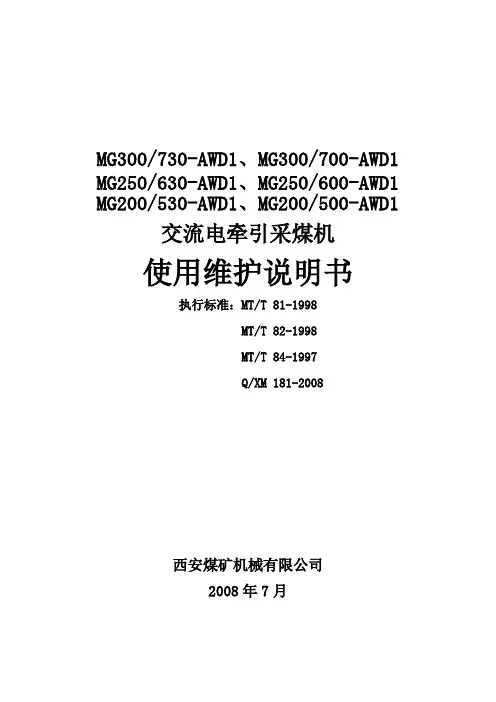

MG300/730-AWD1、MG300/700-AWD1 MG250/630-AWD1、MG250/600-AWD1 MG200/530-AWD1、MG200/500-AWD1 交流电牵引采煤机使用维护说明书执行标准：MT/T 81-1998MT/T 82-1998MT/T 84-1997Q/XM 181-2008西安煤矿机械有限公司2008年7月目录第一章安全手册 (1)1 设备使用维护说明书中的警示符号 (1)2 采煤机上的标志 (1)3 概述 (1)4 正确使用 (2)5 运输和安装 (2)6 工作人员 (2)7 操作、维护及修理 (3)8 环境保护 (4)9 其他危险 (4)第二章整机 (6)1 概述 (6)2 主要技术特征 (6)3 主要组成部分及工作原理 (8)4 结构特点 (9)第三章牵引机构 (11)1 概述 (11)2 牵引机构的机械传动 (11)3 牵引电机 (14)4 液压制动器 (14)5 润滑 (16)第四章截割机构 (17)1 概述 (17)2 截割机构的机械传动 (17)3 截割机构的润滑 (22)第五章调高液压系统 (24)1 概述 (24)2 调高液压系统工作原理 (24)3 调高液压系统元件 (25)第六章辅助装置 (29)1 机身联接 (29)2 拖缆装置 (30)3 冷却喷雾装置 (30)第七章采煤机电气 (32)1 概述 (32)2 技术特性 (33)3 采煤机的保护 (37)4 采煤机的显示 (39)第八章采煤机操作 (41)1 安全操作说明 (41)2 井上检查与试运转 (41)3 解体下井运输 (42)4 采煤机的操作 (42)5 电气控制和显示器 (44)6 控制方式 (45)7 操作方法 (46)8 变频器显示窗 (48)第九章采煤机维护 (52)1 概述 (52)2工作液体 (53)3 维护周期 (54)4 电气部分的维护 (57)编制：审核：第一章安全手册1设备使用维护说明书中的警示符号下面的符号用于设备使用维护说明书中特别重要的说明。

730电牵引采煤机使用说明书电气部分型号：MGTY300/730-1.1D请将此使用说明书交给最终用户手里太原矿山机器集团电气发展有限公司前言非常感谢使用MGTY300/730-1.1D电牵引采煤机。

本使用说明书，叙述了730采煤机电气系统的配置、运行、维护、保养及检查等项目。

使用前，谨请认真阅读本使用说明书。

同时，请您在熟读本产品安全注意事项的基础上使用。

目录第一部分电气系统简介 1第二部分控制箱 3 第三部分高压箱 6第四部分先导回路主电源分配 9 第五部分控制中心 9 第六部分遥控系统功能及原理 13 第七部分变频器 15 第八部分电气系统操作 18 第九部分参数显示器 21 第十部分维护 30 附录A 31730电牵引采煤机使用说明书电气部分（Ⅳ型电控系统）型号：MGTY300/730—1.1D请将此使用说明书交给最终用户的手中太原矿山机械集团电气发展有限公司第一部分电气系统简介1.机型：MGTY 300/730—1.1DMG—滚筒式采煤机TY—太原300—单向截割功率730—装机总功率1.1—供电电压1140VD—电牵引2.机组的供电：2.1 单电缆供电2.2 供电电缆的型号：MCP 3×95+1×35+4×63.特点：3.1 多电机横向布置，抽屉式结构，安装维护方便。

3.2 机载式交流变频调速，一拖二牵引方式，可实现功率平衡。

3.3 关键的电气部件全部采用进口件，提高了系统的可靠性。

3.4 低功耗的遥控系统，免充电式无线发射，可离机操作，既增加了安全性，而且待机时间长。

3.5 带故障记录的中文人机界面，缩短了故障查询时间。

3.6 保护齐全，增加了系统的使用寿命。

4.电气系统的基本配置：表一：5.电气系统的保护5.1 在采煤机上完成截割电机的温度监测及热保护5.2 油泵电机的温度监测5.3 牵引变压器的热保护5.4 对截割电机和牵引电机恒功率控制过载保护5.5 电机的漏电闭锁控制5.6 完成对运输机的闭锁控制第二部分控制箱1.功能结构控制箱位于主机架中央，它可从采空侧方便地推入和抽出，主要功能是完成采煤机的控制和监测。

产品说明书MG300/730-WD型交流电牵引采煤机操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太原矿山机器集团有限公司2010年05月目录第一章整机概述 (1)1. 机器型号 (1)2. 机器用途 (1)3. 采煤机的组成 (1)4. 采煤机的特点 (3)5. 采煤机的技术特征 (4)第二章摇臂 (5)1. 摇臂的作用 (6)2. 规格与性能 (6)3. 机器的外形图 (7)4. 工作原理与结构特征 (7)5. 注油 (13)6. 摇臂的安装调整和试运转 (13)7. 操作规程 (15)8. 轴承目录 (15)第三章牵引传动部 (16)1. 牵引传动部的用途 (16)2. 规格与性能 (16)3. 概述 (17)4. 牵引传动部系统 (18)5. 外牵引 (19)6. 制动器 (19)7. 轴承目录 (21)8. 冷却系统 (22)第四章液压调高系统 (23)1. 泵站概述 (23)2. 调高油缸 (29)第五章采煤机常见故障分析与处理 (30)1. 判断故障的程序和方法 (30)2. 常见的液压故障原因及排除方法 (31)3. 摇臂常见故障的分析及处理 (33)第六章主机架 (34)1. 结构 (34)2. 特点 (34)3. 主机架的润滑 (35)第七章采煤机电气系统 (35)1．概述 (35)2．电气部件功能及参数 (36)3. 电气系统原理介绍 (40)4. 采煤机电气控制系统 (42)5. 采煤机牵引电机调速装置 (44)第八章辅助部件 (54)1. 喷雾冷却系统 (54)2. 辅助液压系统 (55)3. 护板及拆卸工具 (56)第九章采煤机使用与操作方法 (61)1．系统运行操作 (61)第十章截割滚筒 (62)1. 结构与作用 (62)2. 滚筒的拆卸及注意事项： (63)第十一章安全措施 (63)第十二章运输、安装与检修 (64)1. 井下运输注意事项 (64)2. 拆卸、安装与调试 (65)3. 日常维护 (66)第一章整机概述1. 机器型号MG300/730-WD交流电牵引采煤机是一种多电机驱动、横向抽屉式布置，采用机载式交流变频调速装置的新型电牵引采煤机。

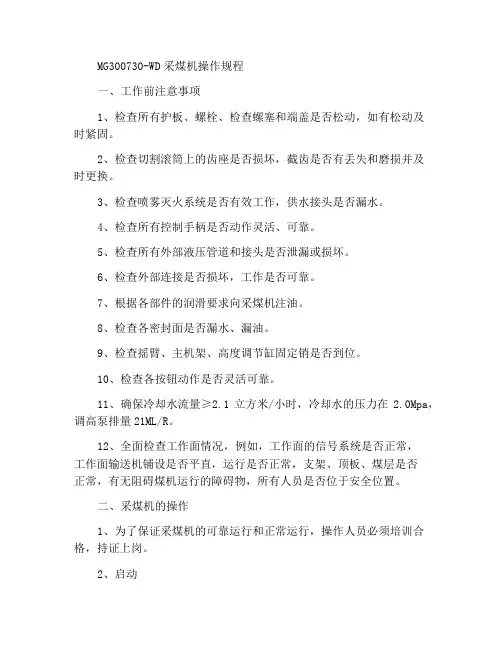

MG300730-WD采煤机操作规程一、工作前注意事项1、检查所有护板、螺栓、检查螺塞和端盖是否松动，如有松动及时紧固。

2、检查切割滚筒上的齿座是否损坏，截齿是否有丢失和磨损并及时更换。

3、检查喷雾灭火系统是否有效工作，供水接头是否漏水。

4、检查所有控制手柄是否动作灵活、可靠。

5、检查所有外部液压管道和接头是否泄漏或损坏。

6、检查外部连接是否损坏，工作是否可靠。

7、根据各部件的润滑要求向采煤机注油。

8、检查各密封面是否漏水、漏油。

9、检查摇臂、主机架、高度调节缸固定销是否到位。

10、检查各按钮动作是否灵活可靠。

11、确保冷却水流量≥2.1立方米/小时，冷却水的压力在2.0Mpa，调高泵排量21ML/R。

12、全面检查工作面情况，例如，工作面的信号系统是否正常，工作面输送机铺设是否平直，运行是否正常，支架、顶板、煤层是否正常，有无阻碍煤机运行的障碍物，所有人员是否位于安全位置。

二、采煤机的操作1、为了保证采煤机的可靠运行和正常运行，操作人员必须培训合格，持证上岗。

2、启动(1)、接到工长开机命令后，发出允许启动面部输送机的信号，之后打开冷却水总闸，确保冷却水系统正常。

(2)、向下旋转高压箱隔离开关手柄70度合上。

(3)、按下控制面板上的1#启动按钮，5秒钟后按下2#启动铵钮。

(4)、按动控制面板的“左升”、“左降”按钮或左端头站或遥控器在“上升”、“下降”按下按钮，将左摇臂调整到正常的采煤高度。

(5)、按动控制面板的“右升”、“左降”按钮或右端头站或遥控器在“上升”、“右降”按下按钮，将右摇臂调整到正常的采煤高度。

3、工作(1)、采煤机得电后，按下控制面板上的牵电按钮使变频装置得电。

(2)、在控制面板或左右端站、遥控器，按下“左行”或“右行”按钮，以实现采煤机的左行、右行、增速、减速等功能。

三、工作中注意事项：1、如要改变采煤机运行方向；您必须首先按下控制面板或左右端上的拉止按钮，然后再按方向按钮。

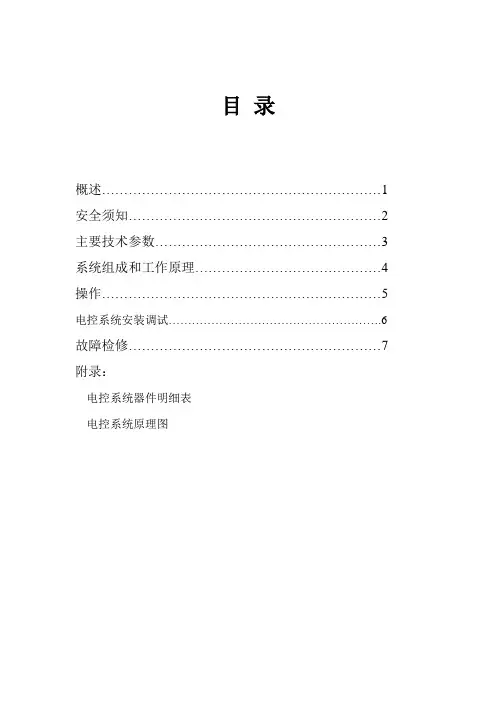

目录概述 (1)安全须知 (2)主要技术参数 (3)系统组成和工作原理 (4)操作 (5)电控系统安装调试 (6)故障检修 (7)附录：电控系统器件明细表电控系统原理图一、概述感谢您使用青岛天迅电气有限公司生产的采煤机电控系统。

TX730型采煤机电控系统是青岛天迅电气有限公司根据鸡西煤机厂的技术要求和改进建议，研制开发的机载式交流变频调速电控系统，为鸡西煤机厂MG300/730-WD电牵引采煤机配套。

该系统在其它同类产品的基础上本着简单、可靠、便于操作和维护的原则进行设计制造。

主控器部分选用可编程控制器作为控制核心；选用高可靠性嵌入式工控机集中监控煤机运行状态，配置Windows 操作系统和10.4’液晶屏；端头站部分选用小型人机界面，通过串行通信方式和主控器进行数据交换，操作简单便于维护；配备无线遥控系统，操作安全便捷；变频器采用进口机芯。

系统整体性能稳定可靠，适用于震动，高温，潮湿和强电磁干扰的矿山作业环境。

二、安全须知1、未经培训的人员不得操作和维修本系统，以免引起人身事故和设备损坏。

2、操作人员应认真阅读本说明书，并按照煤矿安全规程规定进行设备的开机前检查，机器开、停及各功能操作。

维修人员在检修设备时也须按照煤矿安全规程规定进行检修。

3、本系统有高压线路和微电子数字线路，并在有瓦斯、粉尘爆炸危险的环境下工作，因此必须在断电5分钟后，方可开启箱体盖板进行检修操作。

4、本系统的配件更换须使用青岛天迅电气公司提供的配件，以免引起安全事故和导致经济损失。

5、为保证系统安全运行，非专业技术人员不得擅自改变系统设定参数。

6、本系统在包装、运输和存储过程中，应做到防尘、防潮、防倒、防碰撞。

7、本产品存储条件为0~35℃，湿度为<95%，不得露天存放，设备投入使用前应进行空载试运行。

8、在十分钟内启停车次数不能超过5次。

三、主要技术参数1、海拔高度低于2000米；2、工作温度：-10~+65℃。

3、+25℃时，周围空气相对湿度不大于97%；4、无足以腐蚀金属和破坏绝缘气体的场所；5、采煤机供电电压（V）：11406、变频器：适配电机功率：50KW×2输入电压（V）：380 （-15%～+10%）输出频率范围（Hz）：0～50四：电控系统组成和工作原理MG300/730-WD型采煤机装机功率730Kw，截割电机功率300K w ×2,牵引电机功率50K w×2，泵电机功率30Kw，采煤机供电电压1140V，除牵引电机由变频器供电外，其余电机供电电压均为1140V。

技术说明书MG200/530-WDMG250/630-WD型采煤机MG300/730-WD鸡西煤矿机械有限公司目录引言 (2)1、产品的结构 (3)2、产品的工作原理： (4)3、产品的适用范围 (4)4、产品的主要特点 (4)5、产品的主要技术参数 (6)6、产品主要部件的技术特征 (8)7、产品的供货范围 (15)8、产品运输单元的规格 (17)引言《技术说明书》是产品的重要技术资料文件之一，它主要概括地介绍MG300/730－WD型采煤机产品基本型的产品结构、工作原理、特点及适用范围等。

详细介绍了该产品的主要技术参数、主要部件的技术特征、所用外购件的信息及给用户的供货范围等内容。

该资料主要用于产品的技术资料存档；我公司的技术人员参加产品招标时及为用户三机配套服务时，也可参考使用。

产品的细节及产品的具体操作使用方法、维护、保养及注意事项等，详见相应的该产品的《计算书》、《说明书》及《操作手册》等，资料。

由于诸多原因，产品临时有变动时，造成该《技术说明书》中的参数与实际产品装箱单的内容不符时，则以产品的实际装箱单的内容为准。

《技术说明书》中的内容解释权归各产品组所有。

MG300/730-WD 交流电牵引采煤机1、产品的结构MG300/730-WD型电牵引采煤机属多部电机横向布置形式，无底托架、无过轴、无伞齿传动。

整机主要由左、右牵引部，左、右截割部，左、右行走部，电控部（或液压传动部）七大部分及机械传动系统、液压系统、喷雾、冷却系统、电气系统四大系统组成。

附属组件有：支撑组件、拖缆装置、配套滚筒、铰接轴组件、油管、水管、电缆等。

整机无底托架，左、右牵引部分别与电控部的两端面干式对接。

左、右行走部分别固定在左、右牵引部上，构成了该机的机身部分。

牵引部和电控部的单侧对接面，主要用高强度液压螺母配丝杠和高强度T形螺栓以及两个Φ150H7定位销连接和紧固，提高了大部件之间联接的可靠性。

截割部为整体弯摇臂结构：即截割部减速器、截割电机均设在摇臂上。

技术协议书甲方：山西汾西正令煤业有限责任公司乙方：太重煤机有限公司MG300/730-WD采煤机（一）配套设备1. 采煤机: MG300/730-WD 壹台（二）主要技术参数1、采高： 2.2～3.2m2、机面高度：1560mm3、过煤高度：740mm4、中部卧底量：300mm5、适应工作面倾角：≤20°6、煤质硬度：f＜47、供电电压：1140V8、总装机功率：730kW9、截割电机功率：300kW×210、牵引电机功率：55kW×211、泵站电机功率：20kW12、滚筒类型：镐型截齿强力滚筒（海德拉）13、滚筒直径：φ1800mm14、滚筒截深/宽度：630/686mm15、滚筒转速：35.71r.p.m16、摇臂回转中心距：8155mm17、牵引中心距：6605mm18、牵引力：750～450KN19、牵引速度：0～7.7～12.8m/min20、整机重量：≥48t21、单件最大外形尺寸：3600×1420×1400m(长×宽×高)22、单件最大外形尺寸重量：6t（三）主要技术性能要求1、采煤机机械和液压等部分技术性能的要求（1）整机为多电机驱动，横向布置抽屉式结构；主机架为分体铸焊结构（ 3 段），楔形燕尾槽定位高强度螺栓联接液压螺母紧固。

主机架在采空侧敞开，分为五个腔室，分别安装左、右牵引传动部、泵站、高压箱、控制箱，摇臂，各部件的安装均可单独进行，部件间没有动力传递和连接。

左、右内、外牵引部及电机、调高油缸可左右互换，采煤机上所有切割反力、牵引力、采煤机的限位、导向作用力均由主机架承受。

采煤机采用无链电牵引交流变频调速，具有恒功率自动调速功能，正常割煤速度能够在0～7.7/min范围内调节，空载最大速度12.8m/min，最大牵引力750kN。

（2）采煤机配套销排节距126mm。

（3）采用海德拉公司生产的镐型滚筒φ1800×630/686。

MG200/530–WDMG250/630–WD型交流电牵引采煤机MG300/730–WD说明书鸡西煤矿机械有限公司2010年5月执行标准：Q/JM 0201021—2010；MT/T81-1998；MT/T82-1998MG200/530-WD、MG250/630-WD、MG300/730-WD型交流电牵引采煤机M G 200/530-W D M G 250/630-W D 型电牵引采煤机三维数字样机 M G 300/730-W D目录机械部分第一章概述 (1)第二章牵引部 (7)第三章截割机构 (14)第四章行走部 (22)第五章液压系统 (24)第六章喷雾冷却系统 (30)第七章辅助装置 (33)第八章采煤机的使用要求 (36)电气部分概述及主要参数 (41)技术特点 (42)电控系统组成及工作原理 (43)安装调试及操作 (47)常见故障排除 (49)使用注意事项 (50)附录1安标配套件明细 (51)附录2售后服务 (52)机械部分第一章概述第一节概述MG200/530-WD、MG250/630-WD、MG300/730-WD型电牵引采煤机是鸡西煤矿机械有限公司自行开发研制的新一代横向布置、较大功率的系列电牵引采煤机。

主要用于厚度2.3～4.2米，工作面倾角小于等于35°、煤层倾角小于 8°，含有夹矸等硬煤质薄、中厚煤层的年产500万吨以上的高产高效综合机械化工作面。

可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。

整体为多部电机横向布置，结构先进、运行可靠、采用计算机控制技术、一机派生机型多、爬坡能力强等特点。

是目前国内中厚煤层综采工作面理想的首选机型之一。

产品型号及含义：M G 300 / 730 - W D电牵引无链牵引装机功率（kW）截割功率（kW）滚筒式采煤机总装机功率730（630、530）kW，截割功率为2×300（250、200）kW，牵引功率为2×50kW，调高泵站功率为30kW。

MG200/530–WDMG250/630–WD 交流电牵引采煤机MG300/730–WDMG300/730–WD1说明书鸡西煤矿机械有限公司2010年5月MG300/730-WD 系列交流电牵引采煤机M G 300/730-W D 系列电牵引采煤机三维数字样机目录前言 (1)机械部分 (3)第一章概述 (3)第二章牵引部 (9)第三章截割机构 (16)第四章行走部 (24)第五章液压系统 (26)第六章喷雾冷却系统 (32)第七章辅助装置 (35)第八章采煤机的使用要求 (38)电气部分 (43)一、概述 (43)二、环境条件 (43)三、防爆型式及标志 (43)四、主要参数 (43)五、技术特点 (44)六、电控箱体结构 (45)七、电控系统组成和工作原理 (46)八、安装调试 (53)九、操作 (53)十、常见故障排除 (54)十一、使用注意事项 (55)附录1： (56)附录2： (58)前言尊敬的客户，为了方便用户使用好采煤机，确保采煤机的正确操作、安全使用和维修保养，延长采煤机使用寿命，提高采煤机生产效率，从而使用户取得最大经济效益，我们编制了采煤机说明书。

该说明书重点对采煤机的适用范围、结构特点、工作原理和维护保养做了较为详尽的介绍和说明。

希望用户在使用该采煤机前要认真阅读说明书，掌握工作原理和使用方法，并根据实际情况，制定相应的采煤机使用、维护、保养岗位责任制。

属关联检验的设备不得随意更改，如需要更换必须经相关机构进行配接检验后方可使用。

采煤机上电气隔爆腔的盖板上设有“严禁带电开盖”或“放电十五分钟方可打开”的安全警告牌，使用中安全警告牌有可能脱落。

所以，特别需要注意：检修采煤机时禁止带电开启所有防爆电器设备的盖板。

同时，在采煤机使用过程中，请严格遵守《煤矿安全规程》的如下规定：（一）采煤机上必须装有能停止工作面刮板输送机运行的闭锁装置。

采煤机因故暂停时，必须打开隔离开关和离合器。

730电牵引采煤机使用说明书电气部分型号：MG300/730-WD请将此使用说明书交给最终用户手里太重煤机有限公司前言·本手册适用机型为MG300/730-WD交流电牵引采煤机。

·在使用本产品前，请先仔细阅读此手册并妥为保存以便日后查阅。

本说明书内容已经过认真核对，如有任何印刷错误和内容上的歧义，请及时与我们联系。

产品若有技术更改会编入新版说明书中，不另行通知。

安全须知·参与本产品的安装、调试、使用、维修的工作人员必须是具备相应资格的电工。

·严禁带电开盖检修。

·维修人员不得随意更换或者更改本质安全电路元件和接线方式。

·设备带电时严禁松动隔爆紧固件。

·电缆引入装置的密封圈、金属垫圈、压板等不得残缺，防爆部位紧固栓、接地线必须接牢。

·开机时必须确认煤机周围是否有人。

·严禁在不通冷却水的情况下开机采煤。

·严禁擅自屏蔽保护设置。

·操作人员离开时必须将隔离开关断开。

·采煤机配套变频器闲置不用时，半年应给变频器充电一次，可减小变频器电容的损耗。

·配套漏电闭锁装置的真空接触器，接触器损坏短接或强行给接触器、电机送电时应将接触器上漏电检测线拆除掉，以免高压进入漏检装置。

·采煤机在牵引停止时，尤其是在大倾角工作面上牵引停止时，应先减速后牵停，可减小对液压制动器的磨损，避免机组下滑。

·采煤机停机时，尤其是在大倾角工作面，应先减速牵停，后主停。

目录前言 (I)安全须知 .......................................................................................................................... I II1概述 (1)1.1适用环境 (1)1.2技术参数 (1)1.3产品特点 (2)2系统结构简介 (4)2.1系统结构示意图 (4)2.2控制箱部件介绍 (5)2.3箱体外围电气元件 (7)2.3.1遥控器与端头站 (7)2.3.2瓦斯断电仪与甲烷传感器 (8)2.3.3防爆分线盒 (10)2.3.4照明装置 (10)2.3.5预警装置 (10)3操作说明 (11)3.1主回路启动操作 (11)3.1.1先导试验操作 (11)3.1.2采煤机送电、断电 (11)3.1.3左截割电机、右截割电机的启动、停止操作 (12)3.1.4运输机停止操作 (12)3.2液压调高系统的升降操作 (13)3.3牵引系统操作 (13)3.4显示器的操作 (13)3.4.1显示界面切换说明 (13)3.5.1操作注意事项 (18)3.5.2主要功能 (18)4维护 (19)4.1日常检查 (19)4.2周检查 (19)4.3月检查 (19)5常见故障分析判断 (20)5.1采煤机无法起动 (20)5.2采煤机无法自保 (20)5.3截割电机无法启动 (20)5.4调高系统无法升降 (20)5.5变频装置无法供电 (20)5.6采煤机牵引控制故障 (21)5.7遥控装置故障 (21)5.8显示器故障 (21)附录A 变频装置使用指南 (22)（一）变频装置维修时的安全性能措施 (22)（二）变频装置特性及控制盘说明 (22)（三）变频装置的故障跟踪 (24)1概述MG300/730-WD 型交流电牵引采煤机是为了适应综采工作面自动化开采技术的发展，满足煤矿高产高效需求而开发研制的新一代双滚筒采煤机。

操作规程编号：LX-FS-A49897MG300／730-WD采煤机操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑MG300／730-WD采煤机操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一、工作前的注意事项1、检查所有护板、螺栓、螺堵和端盖是否有松动，如有松动及时紧固。

2、检查切割滚筒上的齿座是否有损坏，截齿是否有丢失和磨损并及时更换。

3、检查喷雾灭火系统的工作是否有效，供水接头是否漏水。

4、检查所有控制手柄动作是否灵活、可靠。

5、检查所有外部液压管和接头处是否有渗漏或损坏。

6、检查外部连接件是否有损坏现象，工作是否可靠。

7、按照各部件润滑要求给采煤机进行注油润滑。

8、检查各密封面是否漏水漏油。

9、检查摇臂与主机架及调高油缸的固定销是否正确到位。

10、检查各按钮动作是否灵活可靠。

11、保证冷却水流量≥2.1立方米/小时，冷却水的压力在2.0Mpa，调高泵排量21ML/R。

12、全面检查工作面情况，如工作面信号系统是否正常，工作面输送机铺设是否平直，运行是否正常，支架、顶板、煤层是否正常，有无阻碍煤机运行的障碍物，所有人员是否位于安全位置。

对MG300/730-AWD电牵引采煤机主要参数确认说明山西煤炭运销紫金煤业有限公司与太重煤机有限公司就订购MG300/730-AWD电牵引采煤机事宜，于2016年4月18日，在紫金煤业有限公司，对相关主要配置进行了对接，达成如下确认，但并未对三机配套技术参数要求进行说明：一、该设备主要技术参数1、采高： 2.0～3.0m2、机面高度：1280mm（配套后确认）3、过煤高度：506mm（配套后确认）4、中部卧底量：250mm（配套后确认）5、适应工作面倾角：≤16°6、适应工作面走向倾角： 0°～16°7、供电电压： 1140V8、总装机功率：730kW9、截割电机功率：300kW×210、牵引电机功率：55kW×211、泵站电机功率：20kW12、滚筒类型：镐型截齿强力滚筒13、滚筒直径：φ1400mm /φ1600mm（配套后确认）14、滚筒截深/宽度： 800mm15、滚筒转速：35.7r.p.m16、摇臂回转中心距： 8047mm17、牵引中心距： 6338mm18、截割速度： 3.08m/s19、牵引力： 760～460KN20、牵引速度： 0～7.6～12.2m/min21、整机重量：≥42t22、单件最大重量： 13.7吨23、单件最大外形尺寸： 3340×1390×915m24、以上参数中最低采高、机面高度、过煤高度、滚筒直径配套后根据实际配套情况最终确定。

二、主要技术性能要求1、采煤机机械和液压等部分技术性能的要求（1）整机为多电机驱动，横向布置结构；无主机架，楔形燕尾槽定位高强度螺栓联接液压螺母紧固、长螺杆联接。

各部件的安装均可单独进行，部件间没有动力传递和连接。

采煤机采用无链电牵引交流变频调速，具有恒功率自动调速功能，正常割煤速度能够在0～7.6/min范围内调节，空载最大速度12.2m/min，最大牵引力760kN。

MG300/730-WD2电牵引采煤机技术协议2011年7月26～29日，××煤矿与××煤矿机械有限公司就MG300/730-WD2交流电牵引采煤机机型及技术参数和要求进行了协商，达成如下技术协议:一、工作面配套设备采煤机：MG300/730-WD2电牵引采煤机××煤矿机械有限公司前后部运输机：SGZ800/800 ××煤矿机械有限责任公司中间支架：ZF5600/17/35D ××有限公司过渡支架：ZFG6500/20/35 ××有限公司二、制造标准及安全要求1、执行国家、行业和企业有关标准，出厂检验参照MT/T82-1998标准。

2、符合2010年版《煤矿安全规程》的要求。

3、随机提供防爆合格证、MA标志准用证、产品质量检验合格证各壹份。

三、采煤机机型及主要参数㈠、机型：电牵引采煤机MG300/730-WD2㈡、主要技术参数：(1)适用煤层条件采高范围（m） 1.8～3.8铲间距（mm）225煤层倾角≤40°煤质硬度f≤4(2)整机参数机面高度（mm）1472最大采高（mm）3800下切量（mm）350过煤高度（mm）690摇臂摆动中心距（mm）7300滚筒直径（mm）Φ1800截深（mm）800装机功率（kW）2×300+2×55+2×11 牵引方式交流变频调速、电机驱动齿轮销轨式无链牵引牵引力（kN）688～413牵引速度（m/min）0～8.3～13.9(3)电机:截割电机牵引电机调高泵电机功率 300kW 55kW 11kW电压 3300V 380V 3300V转速 1470r/min 0～2470r/min 1470r/min冷却水量 25L/min 18L/min 7L/min冷却水压 1.5MPa 1.5MPa 1.5MPa(4)操作方式:中部手控(开停机、停运输机、调速换向)两端电控(停机、调速换向、调高)无线遥控(停机、调速换向、调高)(5)冷却和喷雾:各电机、电控箱、摇臂、调高油箱分别冷却。
